Спецавтомобили ГАЗ: Игра всерьез — журнал За рулем
Догонялки — это не только детская игра, но и занятие для взрослых. Догнать по «молоку и мясу», по уровню жизни, по рождаемости… А иногда нужно просто кого-то догнать, например преступников, шпионов. Раньше догоняли на лошадях, потом — на автомобилях. Эти спецавтомобили так и называли — «догонялками». Говорят так и до сих пор.
Специальные машины, особо мощные и скоростные, но при этом неприметные, необходимые для оперативных действий, появились у силовых структур сразу же после рождения самого автомобиля. Естественно, существовали такие и в нашей стране. До появления отечественного автопрома спецслужбы страны пользовались иномарками. Но когда был построен Горьковский автомобильный завод и началось производство советских легковых автомобилей, перед руководством предприятия поставили задачу создать и спецмодификацию. В то время ГАЗ производил модель А, по сути копию американского Ford. Никакой информации о специальной версии ГАЗ А до нас не дошло.
Но точно известно, что вскоре после начала производства ГАЗ М1, знаменитой «эмки», появились и ее «заряженные» модификации.
ГАЗ 11–71
ГАЗ 11–71
ГАЗ 11–71
Американский рецепт
«Эмку» создавали по мотивам Ford 40A. Американские производители ставили на свои машины рядные 6-цилиндровые двигатели. Чтобы утереть им нос, Генри Форд первым в массовом порядке стал применять V8. Такие же двигатели были предложены и для советских машин. Их литраж составлял 3,6 и 3,9 л, максимальная мощность достигала 65 и 95 л.с. соответственно. Испытания ГАЗ М1 с V8, естественно, не афишировались, и судьба этих автомобилей неизвестна. Сегодня нет даже информации о том, сколько таких «эмок» было вообще. Но во время войны часть боевой техники, которую выпускали в Горьком, комплектовали двигателями V8.
К следующему варианту «эмки» судьба благоволила больше. В 1938 году был разработан 6-цилиндровый рядный двигатель, прототипом которого послужил Dodge D5 Export — 100 л.
с. при рабочем объеме 3560 см3. У нас объем двигателя снизили до 3485 см3 и дефорсировали до 76 л.с. Он получил обозначение ГАЗ 11 и стал самым массовым двигателем ГАЗа, а может быть, и всего советского автопрома.
Первым автомобилем, который его примерил, стал ГАЗ 11–73. Стоял этот мотор и на полноприводном ГАЗ 61–73. Внешне от обычной «эмки» эти машины отличались в первую очередь выпуклой радиаторной решеткой, так как 6-цилиндровый двигатель был, естественно, длиннее 4-цилиндрового.
Во время войны серийное производство автомобилей ГАЗ 11–73 и ГАЗ 61–73 было свернуто из-за дефицита 6-цилиндровых двигателей, которые шли на легкие танки, а также из-за отсутствия листовой стали, ранее поступавшей с украинских заводов, оказавшихся в зоне оккупации. Такие автомобили на ГАЗе изготавливались штучно, по специальному заказу. Всего ГАЗ 11–73 выпустили около 1200 в период с 1941 по 1946 год, а ГАЗ 61–73 в 1941 году собрали около двухсот.
День Победы
Следующий специальный автомобиль был запущен в производство лишь в 1956 году.
Его создали на базе «Победы». Такой временной разрыв между ГАЗ 11–73 и «Победой» ГАЗ М20Г можно объяснить как войной, так и тем, что функцию «догонялок» в этот период выполняли трофейные немецкие и разнообразные американские автомобили с мощными моторами.
ГАЗ М20 «Победа»
ГАЗ М20 «Победа»
ГАЗ М20 «Победа»
Заказанный силовыми ведомствами автомобиль должен был выглядеть как обычный, но при этом иметь максимально возможную скорость. К тому времени завод уже имел наработки в этой области, так как еще в 1944 году при демонстрации прототипов «Победы» руководству страны среди прочих был показан и автомобиль с 6-цилиндровым двигателем. Но он не понравился товарищу Сталину. Больше цилиндров значило увеличенный расход топлива, которое было в дефиците.
И все же 6-цилиндровый мотор в «Победе» появился — через три года после смерти вождя народов. Модернизированным двигателем, произошедшим от ГАЗ 11, оснастили ГАЗ М20Г, имевший также обозначение М-26.
Было две версии разной мощности — 70 и 90 л.с. при 3600 об/мин. Мощность подняли, увеличив степень сжатия до 6,7 (под бензин А-70), расширив сечение впускных каналов и заменив впускной и выпускной коллекторы, вместо однокамерного карбюратора поставили двухкамерный.
Кроме двигателя на автомобиле были заменены: карданная передача с промопорой, главная передача с передаточным отношением 4,44 (вместо 5,125 у М20), пружины и рессоры подвески (полная масса автомобиля превысила 1900 кг).
Автомобиль с полной нагрузкой разгонялся до 100 км/ч за 30 с (обычная «Победа» выполняла то же упражнение за 46 с). До скорости 80 км/ч — за 19 с («Победе» требовалось 30), а максимальная скорость составляла 132 км/ч (у «Победы» — 105 км/ч). Самое интересное, что этот автомобиль изготавливали без надлежащей конструкторской документации, но качество обеспечивалось в полной мере. При таком заказчике иначе быть не могло…
Выпускался ГАЗ М20Г с 1956 по 1958 год. Количество неизвестно. Считается, что некоторые экземпляры еще сохранились, но видеть их не приходилось.
Во что бы то ни стало…
С прекращением производства «Победы» и запуском «Волги» ГАЗ 21 конструкторам поставили задачу создать форсированную модификацию с двигателем от «Чайки» ГАЗ 13. Задача была непростой: вместо сравнительно компактного 4-цилиндрового двигателя втиснуть под капот 8-цилиндровый V-образный! Но это был приказ.
Двигатель установили с минимальными зазорами. Для этого его наклонили вправо на 2 градуса. Изготовили специальный выпускной коллектор с левой стороны, чтобы мотор не касался рулевого вала, а приемная труба — кузова. Чтобы не было контакта с балкой передней подвески, изменили масляный поддон. Тяжелый V8 потребовал иных подушек двигателя, а также усиленных пружин передней подвески. Их сделали, увеличив диаметр прутка с 16,3 до 17 мм. Кстати, такие пружины до сих пор ставят при замене стандартных «волговских» двигателей на более мощные и тяжелые.
ГАЗ-21
Автомобиль для силовиков должен выглядеть как обычный, но иметь максимально возможную скорость
Сначала на «Волгу» установили мотор от «Чайки» ГАЗ 13, дефорсированный до 160 л.
с. Его попытались «скрестить» с механической трансмиссией от ГАЗ 21, но она не справлялась с нагрузками. Этот вариант имел обозначение 23А и серийно не выпускался.
Поскольку у ГАЗа не было механической коробки передач для «Волги», которая могла бы выдержать повышенную мощность, инженеры использовали АКП от «Чайки». Необходимость в менее мощном моторе отпала, поэтому на «Волгу» поставили стандартный чайковский двигатель в 195 л.с. С ним для разгона до сотни «Волге» требовалось всего 14 с. Обычный автомобиль был медленнее на целых 20 с!
Привычный подрулевой рычаг на ГАЗ 21 оставили, возложив на него функции селектора АКП. Чтобы автомобиль не выделялся, два выпускных тракта объединили в одну выхлопную трубу. С этой же целью на некоторых автомобилях подвешивали третью педаль — муляж педали сцепления.
При этом на автомобиле отсутствовали усилители рулевого управления и тормозов. С более тяжелым двигателем увеличилась нагрузка на переднюю ось, а из-за высокого крутящего момента часто возникала пробуксовка задних колес, что создавало проблемы при вождении, особенно в зимнее время.
Управление таким «снарядом» было уделом профессионалов и требовало специальной подготовки. По инструкции в багажник рекомендовалось класть балласт. Согласно легенде, это была свинцовая пластина…
ГАЗ 23Б
Указатель режимов АКП в ГАЗ 23Б
Указатель режимов АКП в ГАЗ 23Б
ГАЗ 23 с АКП выпускался серийно с 1962 по 1970 год, было изготовлено более 600 штук. Существовала и модификация ГАЗ 23Б с хромированной внешней отделкой. Сохранилось несколько таких автомобилей, которые иногда демонстрируют на выставках гордые владельцы.
ГАЗ 23Б
Интерьер спецмашины ГАЗ 23Б
Интерьер спецмашины ГАЗ 23Б
С 1 июля 1970 года с конвейера ГАЗа стала сходить новая «Волга» ГАЗ 24. А в 1973-м появилась и «догонялка» на ее базе, получившая обозначение ГАЗ 24–24. На ней уже применялись гидровакуумный усилитель тормозов и гидроусилитель рулевого управления, созданный на основе усилителя от «Чайки» ГАЗ 13.
По сравнению с обычным кузовом ГАЗ 24 у специального были усилены передние лонжероны. Двигатель от ГАЗ 13 (ЗМЗ-2424) имел рабочий объем 5530 см3 и максимальную мощность 195 л.с. Трансмиссия та же, автоматическая, 3-ступенчатая, но только с напольным селектором. Максимальная скорость машины, по заводским данным, не превышала 170 км/ч.
ГАЗ 23
Двигатель V8 под капотом ГАЗ 23
Двигатель V8 под капотом ГАЗ 23
Следующая модификация спецавтомобиля — ГАЗ 24–34 появилась после того, как ГАЗ 24 заменили на конвейере моделью ГАЗ 24–10. Агрегатная основа была той же, что и у ГАЗ 24–24.
Последние из могикан
Когда же в 1981 году завод начал производство ГАЗ 3102, были созданы и скоростные модификации: ГАЗ 31011, 31012, 31013… Их основным местом службы стали разнообразные кортежи, как правительственные, так и более скромные.
200-сильный двигатель ЗМЗ-505. 10 сочетался с 3-ступенчатой АКП с гидротрансформатором, на передней оси стояли дисковые тормозные механизмы.
Кроме того, на ГАЗ 3102 можно было установить широкую гамму и других двигателей, как отечественного, так и иностранного производства. Максимальная скорость автомобиля ГАЗ 31013 по заводской инструкции достигала 160 км/ч, а 100 км/ч он набирал за 13 с. Модификации 31012 и 31013 по традиции внешне практически не отличались от 3102. Однако внимательные работники ГАИ стали примечать антенны спецсвязи, более низкую посадку автомобиля, две выхлопные трубы…
ГАЗ 31011 внешне отличался от базового автомобиля более богатой внешней отделкой. Машина была неким промежуточным звеном между ГАЗ 3102 и «Чайкой» ГАЗ 14, имела двигатель рабочим объемом 4,25 л и мощностью 160 л.с., но в серию не пошла.
Последние «заряженные» «Волги» были выпущены в 1993 году. Общее количество спецавтомобилей «Волга» различных моделей — 24, 31029, 3102 — превышает две тысячи.
ГАЗ 24
ГАЗ 24
ГАЗ 24
Кроме «чистокровных» газовских машин были и сторонние мощные модификации.
Так, в 1982 году тольяттинские специалисты создали роторно-поршневой двигатель ВАЗ-413 в 140 л.с. При достаточно высокой мощности РПД был гораздо легче, компактнее и экономичнее V8. Конструкторы обоих автозаводов получили от руководства МВД, ГАИ и КГБ принципиальное согласие на установку РПД на спецавтомобили. И трансмиссию использовали тольяттинскую, так как «волговские» коробки не были рассчитаны на высокие обороты. Так появились неприметные, но динамичные «Волги», оснащенные ВАЗ-413.
ГАЗ 3102
ГАЗ 3102
ГАЗ 3102
В середине 90-х, уже по инициативе Нижегородской тюнинговой фирмы «Техносервис», был создан ГАЗ 3102 с двигателем Toyota 5VZ FE. Мотор V6 был оптимален именно для «Волги» как по габаритно-массовым, так и по мощностным, экономическим, динамическим характеристикам. К такому выводу горьковские инженеры пришли еще в 60-х годах, когда были созданы двигатели ГАЗ 24–14 и ГАЗ 24–16 объемом 3 и 3,4 л с максимальной мощностью 140 л.
с. Но серийными они так и не стали. Зато выбранный «Техносервисом» двигатель Toyota мог заказать для своей машины любой желающий — правда, удовольствие это было не из дешевых. С 5VZ FE сочеталась как механическая трансмиссия Toyota, так и АКП.
Другие фирмы экспериментировали с импортными моторами V8 марки Rover, но серийными такие машины не стали. Основной причиной была дороговизна. В страну уже ввозили в массовом порядке иномарки. Колесо истории сделало полный оборот.
В наши дни стать обладателем подобной машины можно тремя способами — укомплектовать машину двигателем ЗМЗ с турбонаддувом, пересадить под капот иностранный силовой агрегат или же — что самое правильное — найти одну из сохранившихся «догонялок» и привести в идеальное состояние. Запчастей пока еще хватает. Было бы желание…
Спецавтомобили ГАЗ: Игра всерьез
Догонялки — это не только детская игра, но и занятие для взрослых. Догнать по «молоку и мясу», по уровню жизни, по рождаемости… А иногда нужно просто кого-то догнать, например преступников, шпионов.
Раньше догоняли на лошадях, потом — на автомобилях. Эти спецавтомобили так и называли — «догонялками». Говорят так и до сих пор.
Спецавтомобили ГАЗ: Игра всерьез
ГАЗ-24 Волга Расход топлива Объем багажника, бака Размеры Шины Грузоподъемность
ГАЗ-24 Волга Фото Видео Характеристики Двигатель Вес
История одного из самых популярных советских автомобилей — ГАЗ-24 «Волга» — полна туманностей и вопросов. К примеру, почему автомобиль, готовый к производству уже в 1 965 г., попал в опытное производство только в 1968-м, а на конвейер — еше два года спустя? Разные источники называют две возможные причины. По одной версии, виновато строительство Волжского автозавода. Ее сторонники апеллируют тем, что горьковчане не только опоздали с выпуском, но и не реализовали весь подготовленный задел.
Двигатель внутреннего сгорания ГАЗ 24
При проектировании «Волги» поначалу задумывалось устанавливать не нее три типа двигателей внутреннего сгорания (ДВС): шестицилиндровый, четырехцилиндровый и V-образный восьмицилиндровый.
От 6-цилиндрового ДВС сразу отказались, а 8-цилиндровым мотором оснащались в основном автомобили спецслужб и машины, находящиеся в ведомстве чиновников высокого ранга.
«Восьмеркой» в основном оборудовали автомобили спецслужб, где была необходима большая мощность и высокая скорость (ГАЗ 24 24 и ГАЗ24 34). Поэтому основным ДВС на ГАЗ 24 стал четырехцилиндровый мотор с верхним расположением клапаном объемом 2,445 л.
Силовой 4-цилиндровый агрегат выпускался в двух вариантах: 95 л.с. с расчетом на бензин Аи-93 (сейчас это Аи-92), и 85 л.с. для бензина А-76. Все различие у ДВС было в головке блока цилиндров (ГБЦ).
Так выглядит головка блока цилиндров ГАЗ 24
У версии мотора под «семьдесят шестой» бензин ГБЦ была выше, соответственно больше камера сгорания.
4-цилиндровый агрегат оставался неизменным вплоть до 1985 года, когда на переходных моделях авто ГАЗ 24М стали устанавливать ДВС ЗМЗ 402 (бензин Аи-93) и ЗМЗ 4021 (А-76). У новых моделей двигателей изменился блок цилиндров и ГБЦ.
Внутренностей мотора изменения практически не коснулись, разве что стали применять модернизированный высокопроизводительный масляный насос. Эти ДВС в дальнейшем применялись и на Газелях, и на последующих модификациях «Волги» (ГАЗ 31029, ГАЗ 3102, ГАЗ 3110).
ГАЗ-24 Волга — видео обзор
Например, не создали быстроходный 6-цилиндровый вариант. Сами же горьковчане называли причиной масштабный политический «арабский кризис», в котором СССР оказался непосредственно замешан. И признавались, что им стыдно было показываться в министерстве автомобильной промышленности, где на завод обрушивали претензии за проволочки. Старая модель завода — ГАЗ-21 — на фоне нового детища АЗЛК «Москвич-408» смотрелась откровенным архаизмом. Отношение резко изменилось с появлением ГАЗ-24. Гармоничный строгий облик вызвал однозначное одобрение в правительстве и ведомственных гаражах. Дизайн ГАЗ-24 включал и оригинальные, по мировым меркам, «изюминки» стиля. Среди них — блестящая вентиляционная решетка на широкой задней стойке, оригинальная выштамповка на капоте, имитирующая воздухозаборник, ребро на крышке багажника, косые срезы нижних углов боковых стекол.
Новая «Волга» привела в восторг южные республики. Испытатели вспоминали, что при обкатке машины на причерноморских серпантинах сталкивались с ситуациями, когда местные мужчины задавали вопрос: «Ребята, сколько денег надо, чтоб вы машину здесь забыли?». А вот в РСФСР многие покупатели поначалу встретили «Волгу» в штыки, требуя вернуть ГАЗ-21. В первую очередь, претензии вызывал дизайн машины. Советских автолюбителей, в большинстве никогда не видевших иномарок, старая «Волга» вполне устраивала. Другое дело — иностранные покупатели. Внешторг требовал поддерживать продукцию ГАЗа в соответствии с мировой модой. Конструкторам, буквально запертым в закрытом военном городе Горьком, это давалось непросто. Они выписывали множество автомобильных журналов и отправлялись в командировки в столицу с фотоаппаратами — снимать попадающиеся на улицах редкие иномарки. По сравнению с ГАЗ-21, ГАЗ-24 имел более низкий и обтекаемый кузов и светлый салон.
В технической части новинками стали 4-скоростная коробка передач с синхронизаторами на всех ступенях, безопасный руль, износоустойчивые шины, гидровакуумный усилитель тормозов с двумя контурами (впервые в отечественном легковом автомобилестроении).
В два раза снизилась трудоемкость технического обслуживания. Под новую модель завод построил несколько цехов и поднял культуру производства. Убранство салона было аскетичным, а комплектация—скромнее, чем у ГАЗ-21. Среди заметных улучшений оказался лишь обдув заднего стекла теплым воздухом. Кроме того, салон стал просторнее.
ГАЗ-24 был строжайше засекречен в течение всего времени разработки — первым в СССР среди легковых автомобилей. Огласка могла повредить продажам ГАЗ-21 в Европе, поэтому большинство испытаний проводилось ночью, все блестящие детали замазывались гудроном, водителям строжайше запрещалось что-либо рассказывать о машине, на которой они ездят. Внешность ГАЗ-24 породила еще один исторический вопрос. Почему «Волгу» стали называть «машиной времени»? За нестареющий вневременной дизайн или за то, что с обновлениями и рестайлингом она продержалась на конвейере 40 лет?
Технические характеристики автомобиля ГАЗ-24 и его модификаций
Автомобиль ГАЗ-24
– легковой, среднего класса, с цельнометаллическим закрытым кузовом седан с количеством мест 5-6.
Шестое место образуется с помощью откидного подлокотника и мягкого вкладыша между передними сидениями и рассчитано на кратковременные поездки. Предназначен для движения по дорогам с твердым покрытием.
Автомобиль такси ГАЗ-24-01
отличается от ГАЗ-24 установкой двигателя модели ЗМЗ-24-01 с пониженной степенью сжатия для работы на бензине А-76.
Автомобиль ГАЗ-24-02
с кузовом «универсал». Предназначен для перевозки людей и мелких грузов. Кузов автомобиля может быть оборудован тремя рядами сидений. В связи с увеличенной нагрузкой автомобиль имеет усиленные шины и задние рессоры.
Автомобиль ГАЗ-24-03
с кузовом «универсал» специально оборудован для перевозки больных и выезда бригады для оказания срочной медицинской помощи. Автомобиль оборудован дополнительным отопителем салона, спецсигналом, и фонарем с обозначением красного креста.
Автомобиль ГАЗ-24-04
с кузовом «универсал» аналогичен автомобилю ГАЗ-24-02, но оборудован в качестве автомобиля такси.
Автомобиль ГАЗ-24-07
отличается от ГАЗ-24 наличием газобаллонного оборудования для использования в качестве топлива сжиженной бутано-пропановой смеси и предназначен для использования в качестве автомобиля-такси для крупных городов.
| Параметры | Автомобиль «Волга» | |||||
| ГАЗ-24 | ГАЗ-2401 | ГАЗ-2402 | ГАЗ-2403 | ГАЗ-2404 | ГАЗ-2407 | |
| Кузов | Цельнометаллический, несущий | |||||
| Тип кузова | седан | универсал | седан | |||
| Полезная нагрузка, включая водителя | 5 чел. + 50 кг багажа | 7 чел. 5 чел. + 140 кг багажа 2 чел. + 400 кг багажа | 4 чел. + 1 чел на носилках | 7 чел. 5 чел. + 140 кг багажа 2 чел. + 400 кг багажа | 5 чел. | |
| Масса снаряженного автомобиля, кг | 1420 | 1420 | 1550 | 1550 | 1550 | 1560 |
| Полная масса автомобиля, кг | 1820 | 1820 | 2040 | 1900 | 2040 | 1970 |
| Распределение полной массы по осям, кгс | ||||||
| — передняя ось | 870 | 870 | 920 | 860 | 920 | 870 |
| — задняя ось | 950 | 950 | 1120 | 1040 | 1120 | 1100 |
| Колея передних колес, мм | 1476 | 1476 | 1476 | 1476 | 1476 | 1476 |
| Колея задних колес, мм | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 |
| Дорожний просвет под нагрузкой,мм | ||||||
| — под поперечиной передней подвески | 185 | 185 | 190 | 185 | 190 | 185 |
| — под картером заднего моста | 174 | 174 | 180 | 174 | 180 | 174 |
| Наименьший радиус поворота по колее наружного переднего колеса, м | 5,6 | |||||
| Максимальная скорость, км/ч | 145 | 135 | 140 | 140 | 130 | 130 |
| Контрольный расход топлива при скорости 80 км/ч , л/10км | 10,5 | 11,0 | 11,0 | 11,0 | 11,5 | 9,7 |
| Средний расход, л/100 км | 10-13 | 10-13 | 11-14 | 11-14 | 11-14 | 8-11 |
| Модели двигателя | 24Д | 24-01 | 24Д | 24Д | 2401 | 2407 |
| Тип двигателя | Карбюраторный, четырехцилиндровый, четырехтактный | |||||
| Диаметр цилиндра и ход поршня | 92+-92 | |||||
Рабочий объем, см. куб. | 2445 | |||||
| Степень сжатия | 8,2 | 6,7 | 8,2 | 8,2 | 6,7 | 8,2 |
| Мощность,кВт(л.с.)при 4500 об/мин | 69,9(95) | 62,5(85) | 69,9(95) | 69,9(95) | 62,5(85) | 58,8(80) |
| Крутящий момент,Н*м(кгс*м) при 2400 об/мин | 186,3(19) | 171,6(17,5) | 186,3(19) | 186,3(19) | 171,6(17,5) | 147,1(15) |
| Топливо | Аи-93 | А-76 | Аи-93 | Аи-93 | А-76 | Газ |
| Удельный расход топлива г/кВт,ч(г/л.с.ч)*Расход газа куб.м /кВт,ч(куб.м/л.с.ч) | 306(225) | 312(230) | 306(225) | 306(225) | 312(230) | 0,152 (0,122)* |
| Трансмиссия | ||||||
| Сцепление | Однодисковое, сухое | |||||
| Привод сцепления | Гидравлический, не требующий регулировки в эксплуатации | |||||
| Коробка передач | Механическая, четырехступенчатая с синхронизаторами на всех передачах переднего хода | |||||
| Передаточные числа передч | 1-я передача-3,5; 2-я передача -2,26; 3-я передача -1,45;4-я передача -1,0; задний ход-3,51 | |||||
| Карданная передача | Открытая, одним валом | |||||
| Главная передача | Гипоидная, передаточное число 4,1 | |||||
| Масса заднего моста, кг | 85 | |||||
| Ходовая часть | ||||||
| Передняя подвеска | Независимая, на поперечных рычагах, с цилиндрическими пружинами | |||||
| Масса передней подвески, кг | 100 | |||||
| Задняя подвеска | Рессорная | |||||
| Амортизаторы | Гидравлические, телескопические, двухстороннего действия | |||||
| Колеса | Штампованные дисковые | |||||
| Шины | Камерные или безкамерные. Размер 7,35-14 (185R14) | |||||
| Рулевое управление | ||||||
| Рулевой механизм | Глобоидный червяк с трехгребневым роликом. Передаточное число 19,1 | |||||
| Рулевой вал | С противоугонным устройством и травмобезопасной муфтой | |||||
| Тормозная система | ||||||
| Рабочая тормозная система | Барабанная на всех четырех колесах, с гидравлическим приводом, усилителем, разделитилем и сигнализатором об отказе одного из контуров | |||||
| Стояночная тормозная система | С механическим приводом на тормозные механизмы задних колес | |||||
| Электрооборудование | ||||||
| Напряжение в сети, В | 12. «-» соединен с массой | |||||
| Генератор | Г250-Н1 или Г259 переменного тока с встроенным выпрямителем | |||||
| Прерыватель распределитель зажигания | Р119-Б | |||||
| Свечи зажигания | Для двигателя 24Д-А17В(А7,5-БС) с длинной резьбы 12мм, для двигателя 2401-А11(А11-БС) | |||||
| Аккумуляторная батарея | 6СТ-60-ЭМ | |||||
| Регулятор напряжения | РР350, бесконтактный, транзисторный | |||||
| Стартер | СТ-230-Б | |||||
| Катушка зажигания | Б115 | |||||
| Звуковые сигналы | С302 и С303 | |||||
| Стеклоочиститель | СЛ109Е | |||||
| Стеклоомыватель | С электрическим приводом | |||||
| Радиоприемник | А271Г | |||||
Заправочные емкости
| Емкость | Оббьем, л |
| Топливный бак | 55 |
| Газовый баллон (для ГАЗ-24-07) | |
| — полезная вместимость | 83,9 |
| — полная вместимость | 93,2 |
| Система охлаждения двигателя | 11,5 |
| Система смазки двигателя | 6 |
| Воздушный фильтр карбюратора | 0,45 |
| Картер коробки передач | 0,95 |
| Картер заднего моста (сухой) | 1,2 |
| Картер рулевого механизма | 0,3 |
| Передние амортизаторы (каждый) | 0,14 |
| Задние амортизаторы (каждый) | 0,21 |
| Система гидравлического привода тормозов | 0,8 |
| Система гидравлического привода выключения сцепления | 0,18 |
| Бачок стеклоомывателя | 2,0 |
Регулировочные данные
| Зазор между коромыслами и клапанами на холодном двигателе при 15-20ºС, кроме первого и восьмого клапанов | 0,35- 0,40 мм |
| Зазор у первого и восьмого клапанов | 0,30- 0,35 мм |
| Давление масла (для контроля, регулировке не подлежит) при скорости 50 км/ч | От 2 до 4 кгс/кв. |
| Прогиб каждого ремня вентилятора при нажатии с усилием 4 кгс | 8- 10 мм |
| Зазор между электродами свечей | 0,8- 0,9 мм |
| Зазор в прерывателе | 0,35- 0,45 мм |
| Нормальная температура воды в системе охлаждения двигателя | 80-90ºС |
| Частота вращения холостого хода | 600 об/мин |
| Свободный ход педали сцепления | 12- 28 мм |
| Уровень жидкости в главном цилиндре тормозов от верхней кромки резервуара | 15- 20 мм |
| Уровень жидкости в главном цилиндре сцепления от верхней кромки резервуара | 15- 20 мм |
| Давление в шинах передних и задних колес автомобилей ГАЗ-24, ГАЗ-24-01 и ГАЗ-24-03: | |
| Нормальное | 1,7-1,8 кгс/кв.см |
| При эксплуатации на повышенной скорости (на загородных шоссе) | 1,9-2,0 кгс/кв.см |
| Давление в шинах передних колес автомобиля ГАЗ-24-02 и ГАЗ 24-04 | 1,8-1,9 кгс/кв. см |
| Давление в шинах задних колес автомобиля ГАЗ-24-02 и ГАЗ-24-04: | |
| При эксплуатации с неполной нагрузкой (2-5 человек) | 2 кгс/кв.см |
| При полной нагрузке | 2,5 кгс/кв.см |
смМасса агрегатов, кг
| Двигатель с оборудованием и сцеплением | 180 |
| Коробка передач | 25,2 |
| Карданная передача | 9 |
| Передняя подвеска | 101 |
| Задний мост (без рессор) | 85 |
| Кузов в сборе (с оборудованием, сиденьями и обивкой) | 700 |
| Колесо с шиной | 21 |
| Радиатор | 9,8 |
ГАЗ-24 Волга фото тюнинга своими руками
«Volga» GAZ-24 («VOOLGA» gaз-24)
«Volga» GAZ-24 («В.В.Олгал» Газ-24).
«Волга» ГАЗ-24 («Волга» ГАЗ-24)
4×2, задний привод
ЗМЗ-24Д, 4 цил.
2,45 л. 95 л.с.
ЗМЗ-2401, 4 цил. 2,45 л. 85 л.с. (экспорт).
4735x1800x1490 мм.
The Gaz-24 «Volga»-это автомобиль, изготовленный Gorkovsky Avtomobilny Zavod (Gaz, Gorky Automobile Plant) от 1970 по 1985 года. свою волжскую марку. Сильно переработанная версия (практически новый автомобиль в модифицированном старом кузове) — ГАЗ-24-10 — выпускалась с 1985 по 1992 год.
Модели бельгийской сборки с новым значком продавались как Scaldia-Volga M24 и M24D для Западной Европы. рынок.
Разработка ГАЗ-24 (тогда он назывался М-24) завершилась в 1966 году, когда было построено несколько прототипов. Волга ГАЗ-24 была представлена в конце 1967 года. Однако в 1968 году было построено всего 32 единицы). В первую очередь для дорожных испытаний, еще 215 единиц построено в 1969 году. Волги 1968/69 годов постройки часто называют «предсерийными», потому что полномасштабное производство началось только в 1970 году (построено 18 486 единиц). Отличительной чертой первых нескольких прототипов были два наружных зеркала заднего вида, закрепленные на передних крыльях. На большинстве предсерийных и всех серийных автомобилей было установлено одно зеркало на передней левой двери.
Автомобиль ГАЗ-24 был разработан для замены устаревшей Волги ГАЗ-21, разработанной в 1950-х годах. У новой Волги была более длинная колесная база (2800 мм (110 дюймов)), чем у ГАЗ-21 (2700 мм (106 дюймов), но немного меньшая общая длина (4735 мм (186,4 дюйма) [цитата] по сравнению с 4810 мм (189 дюймов).
дюймов)) и был значительно ниже — 1490 мм (59 дюймов)) по сравнению с 1620 мм (64 дюйма). Ширина осталась нетронутой. Длинная колесная база, квадратный дизайн, ковшеобразные сиденья с более низким основанием и плоская крыша сделали новую Волгу просторной внутри с удобными сиденьями для пяти или шести пассажиров. Автомобиль был рассчитан на долгие годы работы в суровых дорожных условиях, а усиленная цельная конструкция кузова придавала «Волге» дополнительный вес по сравнению с зарубежными аналогами. Однако гидроусилителя руля не было даже в качестве опции, и он получил прозвище «баржа».
Стандартный двигатель представлял собой рядный четырехцилиндровый двигатель ЗМЗ-24Д с верхним расположением клапанов и алюминиевым блоком объемом 2445 куб. См (149,2 куб. Дюйма) мощностью 95 л.с. (71 кВт; 96 л.с.) с одним двухдроссельным карбюратором. Предлагалась только четырехступенчатая механическая коробка передач с напольным переключателем (хотя ГАЗ сделал прототип автоматической, ручного переключения передач и трехступенчатой механической коробки передач с повышающей передачей).
Убраны линии отделки ГАЗ-21 («стандартная» и «улучшенная»), все ГАЗ-24 Волги имели аналогичную отделку. Никаких конкретных опций или дополнений не было указано, но стандартное оборудование включало саморегулирующиеся барабанные тормоза с усилителем и раздельной тормозной системой спереди / сзади, трехволновое радио с силовой антенной, внутреннюю защитную обивку, центральные подлокотники (как спереди, так и сзади), генератор, три -скоростной стеклоочиститель и ножной омыватель ветрового стекла, обогреватель с антиобледенителем, обогреватель заднего стекла, электрические часы, освещение багажника и моторного отсека. У ранних автомобилей были «ленточные» спидометры с индикаторами, заполненными красным цветом, наподобие термометра. Интерьер был доступен в трех цветах — красном, коричневом или светло-сером. Выбор цвета салона часто контрастировал с цветом кузова. Официальные автомобили почти всегда были черными снаружи и красными внутри. Приборная панель изготовлена из алюминия и окрашена в цвет кузова, верхняя часть покрыта защитной накладкой и черным винилом.
Некоторые черты стиля Волги были тематически очень похожи на ГАЗ-21, такие как вертикальные задние фонари, так называемые «усовые пластины» решетки радиатора, крошечные плавники на задних крыльях. Одной из самых узнаваемых черт стиля седана ГАЗ-24 Волга являются хромированные ромбовидные дефлекторы на задней стойке. Среди других отличительных особенностей можно отметить ручки приборной панели с пластиковыми вставками цвета слоновой кости, два хромированных «клыка» под передним бампером, большой двухспицевый руль и крупную хромированную рукоятку стояночного тормоза, размещенную под приборной панелью справа.
ГАЗ-24 был представлен на Лондонском автосалоне в 1970 году. Серийное производство началось 15 июля 1970 года. Экспортные продажи начались в 1971 году. В течение 1970-74 годов Волга практически не изменилась. Лишь незначительные модификации произошли в 1972-73 годах, когда автомобиль получил новый замок крышки багажника, плоские пепельницы в задних дверях вместо ранних пепельниц, которые были встроены в подлокотники задних дверей, новый задний бампер и новую магнитолу с более приятным внешним видом и измененной конструкцией.
В 1973 году появилась приборная панель со вставкой из имитации дерева (также была «серебристая» зернистая отделка, использовавшаяся до 1974). После 1973 года выключатель зажигания был перенесен с приборной панели под руль, чтобы предотвратить травмы колена в дорожно-транспортных происшествиях, хотя это было неудобно для водителя. Также в 1974 году у Волги появились дополнительные габаритные огни на задней стойке (что-то вроде оперных огней). В 1977 году к 24-01 присоединился 24-07, который был приспособлен для использования сжиженного пропана.
Оригинальный полосовой спидометр был заменен на циферблат 1975 года, в том же году выключатель зажигания был перенесен с приборной панели на рулевую колонку. Начиная с 1977 стали предлагаться ремни безопасности.
В 1978 году было построено около 1000 праворульных 24-56 для экспорта в Индию, Пакистан и Сингапур; с двигателем Peugeot XDP 4.90, они не собирались в Бельгии и были последними праворульными автомобилями, построенными ГАЗом.
Волга была символом статуса в Советском Союзе, большая и роскошная, с трехдиапазонным радио. Однако, в отличие от ГАЗ-21, большую часть времени своего производства он не был широко доступен для населения; те, что были проданы, требовали специального разрешения на их покупку. Это не начнет меняться до 1980-е годы.
Автомобили Волга были чуть ли не единственными такси в СССР. В 1971 году было представлено такси ГАЗ-24-01. У него был дешевый и легко моющийся цельновиниловый салон, двигатель ЗМЗ 24-01 низкой степени сжатия (85 л.с., SAE 95 л.с.), способный работать на бензине с октановым числом 76 (наиболее распространенный в Советском Союзе), таксометр под приборной панелью. и отличительная полоса в шахматном порядке на передних дверях. Поначалу волжские такси красили в разные светлые тона; позже большинство такси было окрашено в лимонно-желтый цвет. ГАЗ-24 до сих пор славится своей технологичностью и долговечностью. Такси Волги часто имеют на одометрах более 1 000 000 км (620 000 миль) и несколько ремонтов двигателей. Таксисты прозвали седан ГАЗ-24 «Креветкой» из-за его тонкого (по сравнению с ГАЗ-21, прозванного «Святой Коровой») внешнего вида и двух «клыков» под передним бампером, напоминающих клешни креветок. Вагоны-такси ГАЗ-24-04 (универсалы использовались как грузовые такси) получили прозвище «Сарай» из-за большого внутреннего пространства; у них была полезная нагрузка 400 кг (880 фунтов) благодаря более жестким задним рессорам.
В 1972 году был представлен 4-дверный универсал ГАЗ-24-02 с тремя рядами сидений. Однако вагоны «Волга» не продавались в частные руки без специального разрешения. Например, многодетным семьям или спортсменам, которым приходилось носить тяжелое спортивное снаряжение (например, парашюты), разрешалось приобретать универсал «Волга». Известному клоуну и актеру Юрию Никулину разрешили владеть фургоном ГАЗ-24-02, потому что он часто перевозил тяжелую цирковую технику. Это ограничение было вызвано малым объемом производства ГАЗ-24-02. Вагоны в основном использовались больницами (в качестве машин скорой помощи), казенными магазинами и таксомоторными компаниями, Милицией, ГАИ, почтовыми отделениями и другими государственными предприятиями. Универсал свободно продавался на экспортных рынках.
ГАЗ-24-02 имел просторный салон с 3 рядами сидений и 7-8 пассажирскими местами. Пространство за передним сиденьем можно было превратить в просторный одноуровневый грузовой отсек. 24-02 имел усиленные задние листовые рессоры (шесть листов вместо пяти у седана) и мог выдерживать до 400 кг (880 фунтов) благодаря более жестким задним рессорам.
ГАЗ-24-04[14] — таксомоторная разновидность волжского универсала с отличительными чертами, похожими на седан-такси.
Автомобиль скорой помощи модификация ГАЗ-24-03 была представлена в 1973.
В 1975 году автомобиль был немного модифицирован. Он получил другой, более привычный спидометр, более удобное наружное зеркало заднего вида. Система охлаждения двигателя была модифицирована для использования антифриза вместо воды
.
С конца 1974 года в небольшом количестве выпускалась версия с двигателем V8 — ГАЗ 24-24. Он имел алюминиевый 190 л.с. (140 кВт) 5530 куб. См (337 куб. Дюймов) OHV ZMZ 503.10 V8, двойной выхлоп, 3-ступенчатую автоматическую коробку передач (такую же, как у Чайки), гидроусилитель руля, модифицированную подвеску и 105 л (28 галлонов США). Топливный бак на 23 имп галлона, но такие же барабанные тормоза, как у стандартной Волги. Эту модификацию иногда обозначают как «устройство 2424», и она получила прозвища «Двойник» (за наличие V8, а не рядную четверку) и «Чейзер» (русский язык: догонялка, догонялка). «Прибор 2424» использовался КГБ в качестве автомобиля-перехватчика и охраны. Основная функция «2424» — аутрайдер, сопровождающий правительственные «Чайки» и лимузины ЗИЛ.
В 1976-78 годах автомобиль был полностью обновлен. Для повышения безопасности бамперы, желтые передние противотуманные фары, вторичные указатели поворота на передних крыльях и ремни безопасности (как передние, так и задние) стали стандартным оборудованием. Автомобиль получил измененный салон. Новая приборная панель состояла из алюминиевого корпуса и двух кусков мягкой набивки из пенополиуретана. Такую же конструкцию имели верхние дверные панели. Нижние дверные панели полностью отличались от предыдущей версии. Сиденья получили более удобную винилово-тканевую обивку с тканевой подушкой. Из-за установки ремней безопасности передний центральный подлокотник был ликвидирован. Новый интерьер был доступен в красном, коричневом, желтом, салатовом, темно-зеленом, темно-синем или черном цвете. Отделка салона стала неотражающей.
ГАЗ-24М (1985-1986)

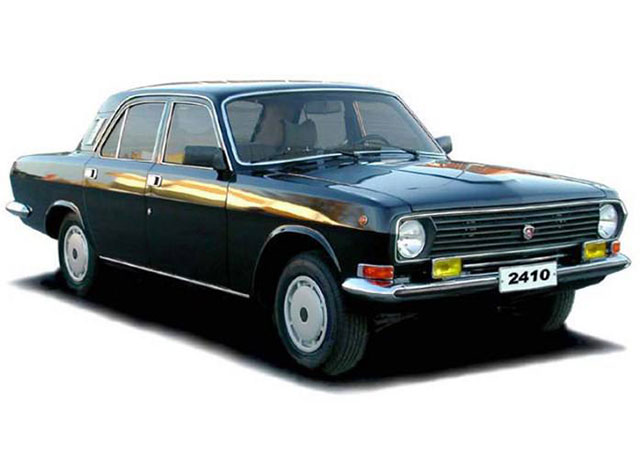

В 1985-86 годах ГАЗ выпускал переходную модель ГАЗ-24М, с 1985 по 1992 год — усовершенствованный вариант, упрощенный для крупносерийного производства – ГАЗ-24-10. Этот автомобиль был кузовом ГАЗ-24 с улучшенным двигателем мощностью 98 л. пластиковая решетка радиатора, пластиковые «аэродинамические» колпаки, меньше ярких металлических деталей и так далее). Также выпускались ГАЗ-24-12 универсал, ГАЗ-24-11 такси и другие модификации.
(Из Википедии, свободной энциклопедии)
© Тбилисский автомобильный музей. 2019
ГАЗ Волга 24 Технические характеристики
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
