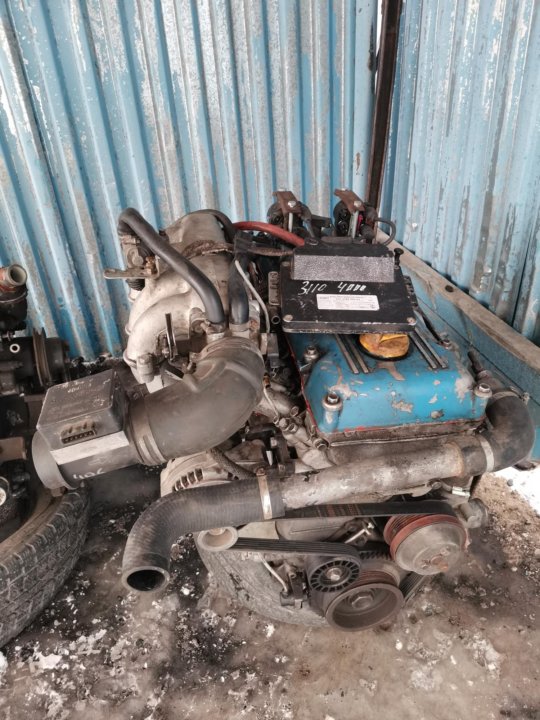

Двигатель ЗМЗ-4061 на Волгу

Отзывы и оценки покупателей:

Оценка расчитывется, как средняя из всех оценок покупателей за все время

Вы можете оставить свой отзыв на сайте:

ПОДБЕРЕМ и ОТПРАВИМ транспортной компанией с учетом приемлемых для вас сроков и стоимости доставки

БЕСПЛАТНО ДОВЕЗЕМ запчасть до терминала (вне зависимости от ее веса и стоимости), вы оплатите только услуги доставки транспортной компании

Доставка осуществляется логистическими компаниями:

Деловые линии

ПЭК

Кит

Энергия

Байкал Сервис

CDEK

ЖелдорЭкспедиция

Благодаря наличию складов в Москве и Санкт-Петербурге для этих городов, а также Владимира и Ульяновска существуют варианты бесплатной доставки в короткие сроки. Запчасти доставляются каждую неделю.

Мы всегда стараемся держать актуальные цены на сайте, но все же иногда они могут отличаться от фактических. Пожалуйста, уточняйте точную стоимость у менеджера.

Информация для физических лиц

Какими способами я могу оплатить заказанную автозапчасть?

• Безналичный расчет.
• При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.

Когда я могу произвести оплату?

• Полная оплата стоимости при покупке. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
• Частичная предоплата.  Оплачивается часть стоимости товара, остаток суммы – после поступления агрегата на терминал транспортной компании в вашем городе. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной придет вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту, мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете.  Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев или 15 тысяч км (на электронику действует расширенная гарантия 3 месяцев). Гарантийный талон отправляется покупателю вместе с запчастью.

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки (до 15 тысяч км пробега).

Для этого:

1. Необходимо отправить деталь нам обратно.
2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
3. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
4. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте деталь нам обратно.
2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Сроки и условия гарантии

Оставьте заявку через форму обратной связи, или позвоните по бесплатному номеру

Получите консультацию специалиста, обговорите детали заказа

Выберите подходящий для вас способ доставки (по телефону)

Выберите удобный способ оплаты и подтвердите заказ (по телефону)

Сервис нашего магазина позволяет делать заказ очень быстро и просто!

1. Консультация и подбор товара

В случае, если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию по кнопке в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме этого вы можете позвонить по номеру, указанному в шапке сайта.

2. Оформление и подтверждение заказа

Перейдя на карточку выбранного товара, вы можете оформить заказ, нажав кнопку «купить». Оформление заказа подразумевает заполнение полей: имя, номер мобильного телефона. Для быстрого заказа Вы можете воспользоваться формой обратного звонка, кликнув на красный круг с телефонной трубкой  и введя свой номер телефона.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при оформлении заказа.

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования заказа, сроков, способа и места доставки.

Двигатели ЗМЗ — 4061.10 и ЗМЗ — 4063.10 бензиновые, 4-х. тактные, с 4-х клапанной схемой газораспределения. двумя верхними распределительными валами, центральным расположением свечей зажигания. Двигатели имеют карбюраторную систему питания и микропроцессорную систему управления зажиганием с обратной связью по датчику детонации.
Применение блока цилиндров из чугуна обеспечивает высокую жесткость конструкции и стабильность параметров двигателя, что увеличивает его надежность и долговечность.
С целью снижения трудоемкости обслуживания в двигателях применены гидравлические толкатели клапанов, гидравлические натяжители цепи, необслуживаемые датчики, поликлиновой ремень привода вспомога- тельных агрегатов.
Двигатели ЗМЗ — 4061.10 и ЗМЗ — 4063.10 предназначены для усгановки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы. Характеристики двигателя ЗМЗ-406

Змз 409 вес двигателя — Все о Лада Гранта

Содержание

Краткое описание

Двигатель ЗМЗ-409.10 и его модификации предназначены для установки на легковые и грузопассажирские автомобили УАЗ Patriot, Hunter, Pickup и Cargo.
На двигателе ЗМЗ-40904.10 / ЗМЗ-40905.10 (Евро-4) применены оптимизированная крышка клапанов, система вентиляции с подачей картерных газов в ресивер, привод газораспределительного механизма зубчатыми цепями, двухслойная металлическая прокладка головки цилиндров толщиной 0,5 мм против 1,5 мм у прежней, мягкой прокладки.

Характеристики двигателя ЗМЗ-409 2.7 16V УАЗ Патриот, Хантер

Конструкция

Четырехтактный двигатель с электронной системой управления впрыском топлива и зажиганием, внешним смесеобразованием и впрыскиванием топлива во впускные каналы головки цилиндров, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

На двигателях ЗМЗ-409 и ЗМЗ-405 устанавливается одинаковый блок цилиндров.

Блок старого образца имеет поперечные прорези шириной 2 мм в системе охлаждения между цилиндрами. В блоке цилиндров двигателя ЗМЗ-40904.10 / ЗМЗ-40905.10, соответствующего нормам Евро-3, прорези отсутствуют, отверстия системы охлаждения между цилиндрами не круглые, а треугольные со скруглениями. У нового блока цилиндров увеличена длина резьбовых колодцев под болты головки цилиндров. К заднему торцу блока крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала.

Коленчатый вал

На двигателе ЗМЗ-409 применяется уникальный коленчатый вал, радиус кривошипа двигателя ЗМЗ-409 увеличен до 47 мм (ход поршня 94 мм), остальные размеры идентичны размерам коленвала ЗМЗ-406. Коленчатый вал отлит из высокопрочного чугуна ВЧ60 (более прочен по отношению к ВЧ50), имеет полноопорную конструкцию и восемь противовесов (по два противовеса для каждого кривошипа для лучшей разгрузки от центробежных сил и изгибающих моментов).

Шатун

В двигателях ЗМЗ-406, ЗМЗ-405 и ЗМЗ-409 используются одинаковые шатуны, которые имеют следующие параметры:

Поршень

Поршни 405 и 409, а также 40525 (40524) и 40904 невзаимозаменяемы. У 409 (40904 / 40905) ось пальца смещена к днищу на 4 мм.

В днище 409-го поршня выборка глубиной 4,1 мм. Компрессионная высота под нормы Евро III у ЗМЗ-40904 / ЗМЗ-40905, с учетом более тонкой прокладки головки цилиндров, стало на 0,5 мм меньше, 33,5 мм соответственно. Поршневой палец имеет наружный диаметр 22 мм, длину – 67мм, он не взаимозаменяем с пальцем ЗМЗ-406, но такие же пальцы у 405-го двигателя. Весь пальца составляет 119 г.

2.7-литровый двигатель ЗМЗ 409 производится на Заволжском моторном заводе с 2000 года и ставится на многочисленные внедорожники и микроавтобусы, выпускаемые под маркой УАЗ. Существуют три модификации данного силового агрегата на 112, 128 или 143 лошадиные силы.

К этой серии также относят двс: 402, 405, 406 и ПРО.

• Характеристики
• Расход
• Применение
• Поломки

Технические характеристики мотора ЗМЗ-409 2.7 литра

Расход топлива ЗМЗ 409

На примере УАЗ Патриот 2010 года с механической коробкой передач:

Город	14. 0 литра
Трасса	10.4 литра
Смешанный	13.2 литра

Аналогичные двигатели других производителей:

На какие автомобили ставится двигатель ЗМЗ 409

Недостатки, поломки и проблемы ЗМЗ 409

Этот двигатель часто перегревается из-за отказа термостата или воздушных пробок

Заклинивание гидронатяжителя приводит к перескоку цепи, однако клапана не гнет

Нередко в моторе встречаются течи масла, в особенности из-под крышки клапанов

Постоянно сбоят всевозможные датчики либо выходят из строя катушки зажигания

Маслосъемные кольца могут залечь еще на небольшом пробеге и начнется масложор

Связаться с администратором сайта Вы можете по электронной почте:
[email protected]

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

В нашей стране особую популярность и широкое распространение получил двигатель ЗМЗ 409. Этим мотором комплектовали автомобили УАЗ «Патриот». Также двигатель ставился на «Соболи» и «Газели».

История завода

История Заволжского моторного завода насчитывает вот уже 45 лет. В 1958 году ЗМЗ, на котором производили преимущественно запчасти и литье из алюминиевых сплавов, в небольшом поселке переформировался в моторный завод. Здесь производили силовые агрегаты для Горьковского, Ульяновского, а также Московского автомобильных предприятий.

Первый двигатель, который был собран на нем — это ГАЗ 21 для Волжского автозавода. Моторный завод постоянно наращивал свои возможности и мощность. Постоянно совершенствовалось оборудование, цеха, технологии производства. Особо уделяли на заводе по производству двигателей внимание литейному участку.

В 80-х на этом заводе спроектировали первый 4-цилиндровый и 16-клапанный бензиновый мотор. Его объем составлял 2,3 литра, а работу ДВС контролировал микроконтроллер, который отвечал за систему впрыска и зажигания. Этот двигатель получил название ЗМЗ 4062.

Мотор ЗМЗ 409

На конвейер данный мотор поставили в 1996-м году. Сегодня на базе этого ДВС выпускается несколько агрегатов с объемом от 2,3 до 2,7 л. Это установки моделей 406 и 405. Сюда входил и 409 двигатель. Данный мотор преимущественно устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколение этих силовых установок снабжено нейтрализатором газов и производится полностью в соответствии со стандартами ЕВРО-2.

За несколько лет производства двигатели несколько раз подвергались серьезным изменениям и доработкам. В 2003 году была изменена конструкция распределительных валов. На замену башмакам натяжителей, изготовленных из пластика, пришли звездочки, которые позволили избавится от проблемы выхода из строя гидравлических толкателей вследствие засорения моторного масла продуктами износа пластика.

Затем, вместе с тем, что завод перешел на импортные комплектующие для особо важных узлов моторов, руководство задумало еще более серьезные модификации своей продукции. Систему распределительных валов заменили упрощенным узлом. Это сразу отразилось на надежности. Было проделано также много других модернизаций.

Сегодня Заволжский моторный завод — это передовое отечественное предприятие. Продукция, которую выпускают здесь, имеет высокие характеристики и качество.

Технические характеристики ДВС ЗМЗ 409

409 двигатель представляет собой 4-х цилиндровый, рядный мотор, который управляет при помощи микропроцессоров. Рабочий объем агрегата составляет 2,6 л, степень сжатия -9. Порядок работы цилиндров организован по схеме 1-3-4-2, коленчатый вал вращается в правую сторону. Максимальные показатели крутящего момента составляют 230 кг-см при оборотах в 3900 об/мин. Масса мотора составляет 190 кг. Система питания этого двигателя представляет собой впрыск топлива в трубу. Система вентиляции, которая применена в этом силовом агрегате, закрытая, принудительного действия, работающая благодаря разрежению в выпускной системе. Система смазки также принудительная, комбинированная, с разбрызгиванием. Система охлаждения представлена в виде жидкостной, принудительной и закрытой. Электрическая часть представлена в виде однопроводной системы.

Конструкция мотора

Рассмотрим конструкцию и основные узлы мотора ЗМЗ 409. Сперва про блок цилиндров. Основным материалом для этого узла послужил серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. Моноблочная конструкция уже имеет все необходимое и все отверстия для закрепления навесного оборудования и смазочные каналы. Нижняя часть этого узла оснащена опорами для коренных подшипников для монтажа коленчатого вала. Крышки этих подшипников не поддаются замене.

Головка блока цилиндра изготовлена в виде литой детали из алюминия. ГБЦ оснащена впускными и выпускным клапанами. Каждый из цилиндров оснащен двумя клапанами. Справа располагаются впускные, а слева выпускные клапаны. Гидротолкатели позволили избавится от процесса ручной регулировки зазоров. Теперь зазоры кулачков регулируются в автоматическом режиме.

Поршни также изготовлены из алюминия. Эти детали обладают терморегулирующими вставками. Юбка изготовлена по бочкообразному профилю, а также оснащена специальным микрорельефом, который позволяет значительно улучшить приработку, а также значительно снизить потери трения.

Дно каждого поршня имеет по черные канавки, которые сделаны для того, чтобы максимально предотвратить возможные удары поршня о днище тарелок клапанов при возможных нарушениях работы.

Поршневые кольца монтируются по три на каждый из поршней. На двигатель 409 технические характеристики предусматривают два компрессионных и одно маслосъемное кольцо. Что касается наружной поверхности компрессионного кольца, то она покрывается слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а вся остальная поверхность колец фосфатирована.

Коленвал изготовлен из особо прочного чугуна. Он пятиопорный, для лучшей разгрузки опор оснащен противовесами. Носок коленвала, а также хвостовик идут с резиновыми уплотнениями.

На заводе вал прошел динамическую балансировку. Чтобы исключить перемещения его по осям, инженеры ограничили его при помощи двух шайб, которые расположены с двух сторон среднего или третьего подшипника. Упорные шайбы, в свою очередь, состоят из полушайб.

Система газораспределения

Распределительные валы в этом моторе изготовлены методом литья. Материалом послужил высокопрочный чугун. Чтобы достичь большей стойкости к износу, поверхность распределительного вала прошла специальную обработку.

Данные детали вращаются на подшипниках, которые образованы головкой цилиндров и специальными съемными крышками, изготовленными из алюминия.

Привод – цепной, двухступенчатый. Система натяжения цепи осуществляется при помощи гидронатяжителей.

Клапаны в этом моторе сделаны из специальной жаропрочной стали. 409 двигатель оборудован клапанами, которые проворачиваются во время работы. Привод осуществляется от гидротолкателей распределительных валов. Так как это двигатель 409, технические характеристики его позволяют не регулировать зазоры вследствие использования гидротолкателей. Клапанные пружины выполнены в виде двойных пружин. Эти детали унифицированы с двигателями от ВАЗ 2108. Гидротолкатели выполнены в виде цилиндрического стакана, а масло подводится из головки цилиндров.

Смазочная система

Двигатель 409 («УАЗ Патриот») оборудован комбинированной системой смазки, которая под давлением разбрызгивает масло между трущимися деталями. Система смазки состоит из масляного картера, насоса, патрубков и клапанов, масляных каналов в ГБЦ, коленвала, масляного фильтра, а также электронных датчиков давления масла.

Система охлаждения

Двигатель ЗМЗ 409 оснащен жидкостной, закрытой, принудительной системой охлаждения. Система представлена в виде водяной рубашки на блоке цилиндров, на головке цилиндров, водяного насоса, а также термостата, датчика температуры ОЖ, датчика нагрева окружающей среды.

Двигатель ЗМЗ 409 предусматривает самый оптимальный тепловой режим в пределах 80-90 градусов. Ее поддерживает термостат. Он работает автоматически. Правильный температурный режим позволяет сделать неприхотливым в обслуживании внедорожник УАЗ. Двигатель 409-й модели обладает высокой экономичностью, а его детали – огромной износостойкостью.

Чтобы водитель бы спокоен, а двигатель ЗМЗ 409 не перегревался, инженеры вывели на приборную панель лампочку аварийного температурного режима. Индикатор сработает, если температура выйдет за пределы 104 градусов. Датчик расположен сверху в бачке радиатора. Нужно следить, чтобы мотор не перегревался, иначе потребуется ремонт 409 двигателя.

Система питания

Система питания, которую имеет двигатель 409 – инжектор. Поэтому она выполнена в виде впрыска топливной смести в трубу при помощи инжектора. Последний полностью управляется контроллером или ЭБУ. Сама система питания мотора организована из топливного бака, приводов, электрического бензонасоса, фильтров, а также топливпровода для двигателя.

Техническое обслуживание

Чтобы этот мотор исправно работал в радость своему владельцу, нужно регулярно проводить техническое обслуживание. Тогда, при выполнении этого условия двигатель будет обладать высокими качествами работы. Для этого агрегата нужно использовать только качественное топливо и смазочные материалы.

Ухаживать и обслуживать нужно все системы мотора и автомобиля. Лишь на таких условиях мотор прослужит долго и будет работать без поломок. Нужно регулярно проверять уровни масла, охлаждающей жидкости, натяжение ремней насоса охлаждения.

Чтобы двигатель работал надежно, обязательно нужно ухаживать за системой питания. Лишь при условии регулярного обслуживания можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливопровода надежны, также нужно время от времени проводить очистку топливных форсунок.

Вопросы ремонта

Ремонт двигателю может понадобится, если пробег составляет около 300 тысяч километров. Потребность в ремонте может наступить и ранее, если автомобиль или агрегат использовались в особенно жестких условиях.

Ремонт 409 двигателя нужен в случае, если падет мощность, уменьшается уровень давления масла, если мотор дымит, а расход топлива повышенный.

Для двигателя продаются запчасти, поэтому заменить изношенные детали или узлы не представляет большого труда.

Отзывы

«Патриот» УАЗ (двигатель 409 устанавливается именно на него) хорошо показывает себя в условиях отсутствия дорог. По бездорожью на этом автомобиле ездить одно удовольствие. Однако в остальном 409 двигатель отзывы имеет неоднозначные. Кто-то утверждает, что двигатель есть масло, кто-то пишет на форумах, что столкнулся с повышенным расходом топлива. Многие пишут, что на джипе УАЗ двигатель 409 непригоден для езды по асфальту. Но на других автомобилях этот мотор весьма неплохо себя показывает.

В качестве заключения

В целом 409 двигатель («Патриот») — это неплохой силовой агрегат, при том что стоимость его гораздо ниже, а рабочие параметры и технические характеристики этого мотора по крайней мере не хуже, чем у некоторых иномарок. А ведь современные иномарки-внедорожники стоят куда больших денег, чем стоит УАЗ «Патриот».

Также были проведены работы по переделке этих ДВС под газ, правда результаты таких переделок не особо обнадеживающие.

Как бы там ни было, «Патриоты» продавались и продаются на автомобильном рынке. Также можно купить и 409 двигатель отдельно. Как уже было сказано, их устанавливают не только на «Патриоты», но и на «Газели», «Соболи» и «Волги».

Итак, мы выяснили, какие имеет 406 двигатель технические характеристики, устройство, конструкцию и историю происхождения.

Тех характеристики двигателя змз 406.

Моторы с разными характерами. Другие карбюраторы которые можно поставить на газель

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.

По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.

Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10

Получившаяся рядная бензиновая четверка позаимствовала в качестве конструктивного решения двойные распределительные валы, электронную систему распределения зажигания. Для 1993 года — это было революционное решение для российского автопрома. ЗМЗ был первым, кто применил конструктивную схему DOHC для поставок на российские автозаводы. Хотя к 1997 году, началу поставок на автозаводы, двигатель 406 уже имел устаревшую конструкцию, сравнивая с тем же саабом.

Копирование технологических решений не позволило снимать с двигателя фактические параметры прототипа. И вместо 150 л.с и 210 Нм тяги как у прототипа, детище заволжского моторного завода с карбюратором выдавало 100 л.с. и 177 Нм при том же объеме 2,3л. Технические характеристики оригинала удалось добиться только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.

ДВС ЗМЗ-406 карбюратор устанавливался на версии легких грузовых автомобилей и фургонов производства ОАО «ГАЗ» до 2006 года. ГАЗ 3302. на которой был установлен дв 406 карбюратор, был пожалуй самой распространенной моделью по причине своей относительной дешевизны.

Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства «Волга». Этот движок обеспечивал минимальный вариант стоимости автомобиля.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Топливная система

Двигатель имел два варианта исполнения, что позволяло использовать 76 и 92 бензин. В связи с переходом на международные экологические требования бензин с октановым числом 76 теперь не производится. Для нормальной работы двигателя с индексом 4061.10 необходимо выполнить его доработку.

Подача топлива осуществляется диафрагменным топливным насосом, приводящимся от впускного распределительного вала.

Масляная система

Для двигателей 406 семейства рекомендовано использование минерального всесезонного масла 10(15)w40 или по API не хуже класса SG. Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной товарной маркой.

В действительности, стоит ориентироваться на классность по API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя. Описание стандарта масел по API косвенно относит разработку этого двигателя к 1989-1993 годам.

Следует обращать внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов.

Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву. При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связана с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют определенные конструктивные допуски, которые не позволяют гарантировать объемный расход жидкости и давление в системе охлаждения.

Конструкцией крыльчатки заложена возможность кавитационного разрушения лопаток, что снижает эффективность. Кроме того, остается вопрос по коррозионной стойкости валов помпы.

Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.

Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.

Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкостью уплотнительных колец. Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков клапанов. Требуется контроль и замена по необходимости.

Потеря масла через потение блока встречается реже и не может быть устранено самостоятельно, так как проблема связана с пористостью чугуна, использованного для отливки блока.

Тяговые характеристики

Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.

Система зажигания

Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным обеспечением блока ЭСУД, свечами, катушкой зажигания. Может фиксироваться одновременный сбой нескольких элементов системы.

Стук в двигателе

При использовании низкокачественного масла или несущественном перепробеге до замены масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.

Тюнинг 406

Тюнингуя 406 двигатель, карбюратор заменяют со штатного на Соллерс, хотя технические специалисты завода-производителя указывают, что такая замена не целесообразно, так как стандартный карбюратор К-151Д имеет согласованные калибровки именно под двигатель 406 серии.

Более глубокая переделка двигателя 4063.10 заключается в изменении системы подачи топлива с карбюраторной на инжекторную. Подобная переделка возможна, но сопряжена с определенными трудностями.

Для увеличения подачи воздуха в двигатель заменяют стандартный корпус воздушного фильтра и устанавливают прямой воздушный фильтр. Более глубокая модернизация системы воздухоподачи заключается в выводе всасывающего патрубка за пределы двигательного отсека для уменьшения температуры поступающего воздуха.

Для улучшения теплоотдачи и снижения температурного пика применяют масляные радиаторы или радиаторы системы охлаждения с увеличенной площадью обдува.

Для повышения мощности возможна установка турбонаддува, подбор распределительных валов, замена клапанов и деталей ЦПГ. Но данные доработки для малотоннажных грузовиков не оправданы с экономической точки зрения.

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — .

Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания, который выпускается ОАО «Заволжский Моторный Завод». Разработку начали в 1992 году, а в серийное производство мотор поступил в 1997-м. На нем впервые применили систему впрыска топлива.

Двигатель ЗМЗ-406 имел широкое применение и устанавливался на автомобилях Горьковского завода (ГАЗ-3102, 31029, 3110 и модельного ряда семейства «Газель»).

Флагманом семейства стал мотор ЗМЗ-4062.10 объемом 2,28 литра и мощностью 150 «лошадей».

Силовая установка ЗМЗ-4062.10 предназначена для комплектации легковых автомобилей и микроавтобусов. А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 — для комплектации грузовых автомобилей небольшой грузоподъемности.

Описание двигателя

Предварительно мотор проектировался под новомодные системы питания и зажигания, которые управлялись микропроцессором.

Данный двигатель был впервые оснащен четырьмя клапанами на каждый цилиндр, с гидротолкателями и двумя распредвалами с двойным цепным приводом. Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра имеют рядное расположение, водяную рубашку охлаждения и управляемый впрыск топлива.

Порядок работы поршней: 1-3-4-2.

ЗМЗ-406 инжектор работает на бензине А-92. Ранее производилась карбюраторная версия двигателя 4061, которая работала на семьдесят шестом бензине. Она имела ограничения в плане выпуска.

Агрегат неприхотлив в обслуживании. Он имеет высокую степень надежности. Позже на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант мотора с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его невысоким качеством исполнения и рядом технологических недоработок.

Технические характеристики ЗМЗ-406

Данный силовой агрегат производился с 1997 по 2008 г. Картер цилиндров изготовлен методом литья из чугуна, он имеет рядное положение цилиндров. Масса двигателя равна 187 килограммам. Оснащается карбюраторной системой подачи топлива либо инжектором. Рабочий ход поршня составляет 86 миллиметров, а диаметр цилиндра — 92 миллиметра. При этом рабочий объем двигателя составляет 2286 сантиметров кубических и способен развивать мощность в 177 «лошадок» при 3500 оборотах в минуту.

Карбюраторный мотор

ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации. Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.

Система зажигания

На двигателях ЗМЗ-406 зажигание осуществляется путем воспламенения топливной смеси с помощью микропроцессорной системы. Для всех рабочих режимов двигателя электроника устанавливает необходимый угол опережения воспламенения. Также она выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается своими высокими экономическими показателями, ведется контроль нормы токсичности отработанных газов, исключается момент детонации и повышается мощность силового узла. В среднем автомобиль «ГАЗель» расходует порядка 8-10 литров бензина на 100 километров пути при средних нагрузках. Однако если перевести его на пропан или метан, «аппетит» машины возрастает почти в два раза.

Режим диагностики зажигания

При включении зажигания автомобиля автоматически вступает в работу система диагностики мотора ЗМЗ-406 (карбюратор ЗМЗ-405 — не исключение). Факт исправной работы электроника сигнализирует световой датчик. Он должен потухнуть при запуске двигателя.

В том случае, если диод продолжает светиться, это указывает на неисправность элементов и деталей электронной системы зажигания. В таком случае поломку следует немедленно устранить.

Инжекторный мотор

По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не особо отличается от карбюраторного аналога 405-й модели.

При должной эксплуатации этот агрегат не менее надежен и практичен нежели с карбюратором, а вдобавок имеет и свои преимущества:

• Стабильные холостые обороты.
• Низкий уровень вредных выбросов в атмосферу.
• Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежел аналог с карбюратором, так как топливная смесь подается своевременно и в нужном количестве. Соответсвенно, экономия топлива налицо.
• Повышение экономии топлива.
• Не нуждается в длительном прогреве двигателя в зимний период.

Единственным минусом инжекторного мотора является дороговизна в ремонте и обслуживании системы.

Провести диагностические и ремонтные работы не представляется возможным без специального оборудования и диагностических стендов. Поэтому осуществить самостоятельный ремонт двигателя ЗМЗ-406 инжектор — достаточно хлопотное дело. Зачастую при возникновении поломок в системе впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может стоить недешево и занять довольно длительное время. Для того чтобы как можно реже сталкиваться с данной проблемой, необходимо своевременно производить замену топливных фильтров и заправлять автомобиль качественным бензином.

Головка блока

Все модификации двигателей оснащались одной головкой, которая соответствовала требованиям «Евро 2». С введением дополнительных требований «Евро 3» она была доработана и усовершенствована. Она не взаимозаменяема с предыдущей моделью.

В новой головке отсутствуют проточки системы холостого хода, теперь их функции возложены на электронный управляемый дроссель. Передняя стенка детали оснащена отверстиями для крепления защитного кожуха цепи, а с левой стороны расположены отливы для монтажа кронштейнов ресивера системы впуска. Деталь имеет запрессованные вставки из чугуна и направляющие втулки клапанов. Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 снизилась в весе на 1,3 килограмма. Устанавливая ее на двигатель, используют металлическую многослойную прокладку головки блока.

Блок цилиндров

Усовершенствуя двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс отливки. Так, удалось оснастить блок протоками в отливке между цилиндрами. Благодаря этому данный элемент стал жестким, а крепление головки осуществляется за счет более глубоких резьбовых отверстий и удлиненных болтов. В нижней части картера имеются отливы, образующие опоры коленвала вместе с крышками коренных подшипников. Крышки отлиты из чугуна и крепятся к блоку при помощи болтов.

Распределительный вал

Распредвал ЗМЗ-406 изготовлен путем отлива из чугуна с последующей обработкой и закалкой. Валы приводятся в движение за счет цепной передачи. На двигателе установлены два вала, профили кулачков которых имеют одинаковый размер.

Осевое смещение кулачков составляет один миллиметр по отношению к гидротолкателям. Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, что существенно влияет на износ рабочей поверхности толкателя и делает его равномерным.

Цепной привод валов имеет гидравлические натяжители, которые работают от давления масла в смазывающей системе. Детали действуют на цепи непосредственно через пластиковые башмаки, которые крепятся на осях. На двигателях ЗМЗ-406 после модернизации для повышения практичности и долговечности стали применять вместо башмаков звездочки. Последние фиксируются на поворотных рычагах. Крепежные оси звездочек взаимозаменяемы с осями башмаков. Вместо удлинителя оси башмака натяжения верхней цепи стали использовать проставку, крепление которой к блоку осуществляется болтами.

Двигатель ЗМЗ-406 оснащается цепями привода распределительных валов. Их нет возможности заменить цепями, которые устанавливали на более ранние версии моторов.

Поршни

Они отливаются из сплава алюминия и имеют проточки под два кольца компрессионных и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой покрытия хромом, что способствует лучшей притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо — комбинированного типа, оно состоит из расширителя и двух стальных дисков. Крепление поршня к шатуну осуществляется при помощи пальца, фиксируемого на два штопорных кольца.

Коленчатый вал

Отлит из чугуна с последующей обработкой и закалкой поверхности шеек токами высокой частоты. Устанавливается в блоке на пяти коренных подшипниках.

Перемещение коленвала соответственно оси ограничивается штопорными полукольцами, которые размещены в проточных пазах опоры и крышки третьего коренного подшипника. На валу находятся противовесы в количестве восьми штук. К задней части вала крепится маховик, в отверстии которого впрессована распорная втулка и подшипник качения первичного вала коробки переключения передач.

Масло

Силовая установка ЗМЗ-406 оснащена комбинированной системой смазки. Под действием давления происходит процесс смазки поршневых пальцев, шатунных и коренных подшипников коленвала, смазываются опорные точки распределительных валов, гидропривод клапанов, промежуточный вал и ведомая шестерня масляного насоса. Все другие детали и элементы мотора смазываются посредством разбрызгивания масла.

Масляный насос — шестеренчатого типа, имеет одну секцию и приводится в действие от промежуточного вала через винтовые шестерни. Система смазки оснащена масляным радиатором и полнопроточным фильтром очистки.

Вентиляция картера закрытого типа, с принудительным отводом газов.

Итак, мы привели подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 находится на фото выше.

Двигатель рядный четырехцилиндровый, оборудован комплексной микропроцессорной системой управления впрыском топлива и зажиганием (КМСУД).

Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости.

Цилиндры выполнены без вставных гильз.

В нижней части блока находятся пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами.

Крышки подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами. На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.

Крышка третьего подшипника совместно с блоком обработана по торцам для установки полушайб упорного подшипника.

К торцам блока болтами привернуты крышка цепи и сальникодержатель с манжетами коленвала.

Снизу к блоку крепится масляный картер.

Сверху на блоке установлена головка блока цилиндров, отлитая из алюминиевого сплава.

В ней установлены впускные и выпускные клапаны. На каждый цилиндр установлены по четыре клапана, два впускных и два выпускных.

Впускные клапаны расположены с правой стороны головки, а выпускные — с левой.

Привод клапанов осуществляется двумя распределительными валами через гидравлические толкатели.

Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов.

Снаружи на корпусе гидротолкателя имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной магистрали.

Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая втулка. Во втулке установлен компенсатор с поршнем.

Компенсатор удерживается во втулке стопорным кольцом. Между компенсатором и поршнем установлена разжимная пружина.

Поршень упирается в донышко корпуса гидротолкателя.

Одновременно пружина поджимает корпус обратного шарикового клапана.

Когда кулачок распределительного вала не нажимает на гидротолкатель, пружина прижимает через поршень корпус гидротолкателя к цилиндрической части кулачка распределительного вала, а компенсатор — к стержню клапана, выбирая при этом зазоры в приводе клапанов.

Шариковый клапан в этом положении открыт, и масло поступает в гидротолкатель.

Как только кулачок распределительного вала повернется и нажмет на корпус толкателя, корпус опустится вниз и шариковый клапан закроется.

Масло, находящееся между поршнем и компенсатором, начинает работать как твердое тело.

Гидротолкатель под действием кулачка распредвала движется вниз и открывает клапан.

Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под действием пружины перемещается вверх, открывая шариковый клапан, и весь цикл повторяется снова.

В головке блока с большим натягом установлены седла и направляющие втулки клапанов.

В нижней части головки блока выполнены камеры сгорания, в верхней – расположены опоры распределительных валов.

На опорах установлены алюминиевые крышки. Передняя крышка является общей для опор впускного и выпускного распределительных валов.

В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов.

Крышки растачиваются совместно с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера.

Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые.

Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет их вращаться.

Это уменьшает износ поверхности гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой, отлитой из алюминиевого сплава.

Поршни также отлиты из алюминиевого сплава. На донышке поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения.

Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед». Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя.

На каждом поршне установлены два компрессионных и одно маслосъемное кольца.

Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя.

Поршень крепится к шатуну с помощью поршневого пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне.

От перемещения палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны стальные кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами.

Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.

Крышки шатунов обрабатываются совместно с шатуном, и поэтому их нельзя переставлять с одного шатуна на другой.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов.

От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия.

Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна.

Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач.

Основными
конструктивными особенностями двигателей
являются верхнее (в головке цилиндров)
расположение двух распределительных
валов с установкой четырех клапанов на
цилиндр (двух впускных и двух выпускных).

Эти
технические решения позволили повысить
максимальную мощность и максимальный
крутящий момент, снизить расход топлива
и уменьшить токсичность отработавших
газов.

Для
повышения надежности на двигателе
применен чугунный блок цилиндров без
вставных гильз, имеющий высокую жесткость
и более стабильные зазоры в парах трения,
уменьшен ход поршня до 86 мм, снижена
масса поршня и поршневого пальца,
применены более качественные материалы
для коленчатого вала, шатунов, болтов
шатунов, поршневых пальцев и др.

Привод
распределительных валов — цепной,
двухступенчатый, с автоматическими
гидравлическими натяжителями цепей;
применение гидротолкателей клапанного
механизма исключает необходимость
регулировки зазоров.

Применение
гидравлических устройств и форсировка
двигателя требуют высокого качества
очистки масла, поэтому в двигателе
применен полнопоточный масляный фильтр
повышенной эффективности («суперфильтр»)
однократного использования. Дополнительный
фильтрующий элемент фильтра исключает
попадание неочищенного масла в двигатель
при пуске холодного двигателя и засорении
основного фильтрующего элемента.

Привод
вспомогательных агрегатов (насоса
охлаждающей жидкости и генератора)
осуществляется плоским поликлиновым
ремнем.

На
двигателе устанавливается диафрагменное
сцепление с эллипснонавитыми накладками
ведомого диска, имеющими высокую
долговечность.

Микропроцессорная
система управления зажиганием позволяет
корректировать угол опережения зажигания,
в том числе по параметру детонаций при
изменяющихся режимах работы двигателя,
что позволяет обеспечить необходимые
показатели — мощностные, экономические
и токсичности отработавших газов.

Сцепление газ 3221

Сцепление
на автомобиле однодисковое, сухое,
фрикционное, привод – гидравлический.

Рисунок
4. Сцепление

1
– главный цилиндр привода выключения
сцепления; 2 – картер сцепления; 3 –
маховик; 4 – фрикционные накладки
ведомого диска; 5 – нажимной диск;

6
– опорные кольца; 7 – пружина педали; 8
– диафрагменная пружина;

9
– подшипник выключения сцепления; 10 –
шток главного цилиндра;

11
– педаль; 12 – первичный вал коробки
передач; 13 – поролоновые кольца;

14
– муфта выключения; 15 – шаровая опора
вилки; 16 – кожух; 17 – вилка;

18
– шток рабочего цилиндра; 19 – соединительная
пластина; 20 – рабочий цилиндр; 21 –
прокачной штуцер; 22 – демпферная пружина;
23 – ведомый диск.

Сцепление
состоит из алюминиевого картера, муфты
выключения с подшипником и вилкой,
ведущего диска в сборе (корзины), ведомого
диска, главного и рабочего цилиндров,
соединенных между собой шлангом и
трубкой.

Ведущий
диск (корзина) состоит из кожуха, в
котором установлены диафрагменная
пружина, опорные кольца и нажимной диск.
Пружина, закрепленная на кожухе, краями
давит на нажимной диск.

Ведомый
диск состоит из ступицы со шлицевым
отверстием и двух дисков, к одному из
них приклепаны пластинчатые пружины.
К ним с обеих сторон крепятся фрикционные
накладки.

Пластинчатые
пружины, имеющие изгибы, способствуют
лучшему прилеганию диска и дополнительно
сглаживают рывки в трансмиссии при
включении сцепления.

Для
более плавной передачи крутящего момента
при трогании автомобиля или переключении
передач в окнах дисков установлены
демпферные пружины.

Ведомый
диск прижимается к маховику двигателя
нажимным диском корзины. Через фрикционные
накладки, усиливающие трение, крутящий
момент передается на ведомый диск и,
далее на первичный вал коробки передач,
с которым ведомый диск связан шлицевым
соединением.

Для
временного отсоединения двигателя от
трансмиссии служит привод выключения
сцепления. При нажатии на педаль
сцепления, поршень главного цилиндра
сцепления перемещается вперед.

Вытесняемая
жидкость по трубке и шлангу поступает
в рабочий цилиндр, выдвигая из него
поршень со штоком.

Шток
действует на хвостовик вилки, которая
поворачивается на шаровой опоре, другим
концом перемещая по крышке подшипника
коробки передач муфту выключения
сцепления. Подшипник муфты нажимает на
концы лепестков диафрагменной пружины.
Деформируясь, пружина перестает
действовать на нажимной диск, который
в свою очередь «отпускает» ведомый, и
передача крутящего момента прекращается.

Снаружи
механизм сцепления закрыт алюминиевым
картером. Картер шестью болтами и двумя
усилителями крепится к блоку цилиндров
двигателя. С другой стороны в картер
ввернуты четыре шпильки для крепления
коробки передач.

Картер
имеет посадочное место для рабочего
цилиндра сцепления и окно для установки
вилки. Для увеличения жесткости на
нижней части картера сцепления
устанавливается усилитель.

ДВС 406 Технические характеристики. Моторы с разными характерами

Автомобили Газель комплектуются двигателями УМЗ и ЗМЗ, однако в последние годы наибольшее предпочтение отдается силовым агрегатам серии ЗМЗ-406. Одним из самых современных двигателей в этой линейке является ЗМЗ-40630А — о его конструкции, характеристиках, особенностях и обслуживании рассказывается в статье.

Общий вид на двигатель ЗМЗ-40630А

Линейка двигателей ЗМЗ-406 выпускается Волжским моторным заводом с 1997, за это время силовой агрегат приобрел широкое распространение (изготовлено более полутора тысяч штук), известность и популярность среди автомобилистов. Актуальные модификации двигателя оставили первоначальный 406-й мотор, они обладают отличными характеристиками, высокой надежностью и качеством, благодаря чему и завоевали большую долю рынка.

ЗМЗ-40630А — одна из последних модификаций двигателя с улучшенными характеристиками. Это карбюраторный четырехцилиндровый рядный двигатель рабочим объемом 2,3 литра и мощностью 9мощностью 8 л.с., рассчитанный на использование бензина марки А-92 (АИ-93). Газораспределительный механизм мотора двухступенчатый 16-клапанный, оба вала размещены в верхней части ГБЦ. Мотор оснащен современной микропроцессорной системой зажигания. Силовой агрегат оснащен карбюратором К-151Д, замененным ранними «Салексами».

Двигатель 406 выпускается с 1996 года. Он успел зарекомендовать себя как простой и достаточно надежный силовой агрегат. По надежности этот мотор не уступает, а в некоторых случаях и превосходит 402. Этот двигатель — настоящая гордость завода.

История создания

Первые опытные образцы агрегата появились в 1982-84 гг. Это была плановая разработка НИИТ «Автопром». Советские инженеры при постройке 406-го взяли за основу спортивный «Сааб 900». Чуть позже иностранные рабочие немного переоборудовали «Сааб», но сходство есть.

В 1990 году двигатель 406 был полностью построен. Наконец-то он обрел свою окончательную форму. В 1992 году на ЗМЗ запустили специальный цех, где выпускали новую серию двигателей.

Первые опытные образцы моторов этого семейства были установлены на малый патрульный катер. Тогда 406-м всерьез заинтересовались газовики. В марте 1996 года с этими агрегатами началась Волга и Газель и Газель.

Конструкция

Итак, двигатель 406 16-клапанный, четырехцилиндровый, рядный бензиновый. Он был оснащен электронной системой управления впрыском. Как было сказано выше, они устанавливались на автомобили Газ 3110 и 3302.

Этот двигатель имеет конструктивные особенности. Он расположен в верхней части распределительных валов CFC. В каждом цилиндре было по 4 клапана. Инженеры значительно увеличили степень сжатия. Сейчас было 9.3. Этого удалось добиться благодаря замене камеры сгорания на свечи зажигания, расположенные по центру, а также применению новой системы впрыска. В новом двигателе заменили обычную карбюраторную систему питания.

Итак, удалось значительно увеличить мощность и крутящий момент данного агрегата. При этом снизился расход топлива, снизилась токсичность выхлопа. Однако среди автомобилистов и в статьях, которые публиковались в авторитетных автомобильных журналах, ходили слухи и проскакивала информация о том, что мощность автомобиля Волга 406 (на ней был установлен двигатель ЗМЗ) искусственно завышена.

Конструктивные особенности

Для того, чтобы работа данного силового агрегата после увеличения мощности была более надежной, инженерами были применены следующие конструктивные особенности. Давайте посмотрим на них.

Блок цилиндров

Изготовлен литьем из чугуна, а не из алюминия, как в прошлых версиях. Двигатель двигателя 406 не имел вставных гильз, отличался более высокими показателями жесткости, стабильными зазорами. Ход поршней инженеры намеренно уменьшили до 86 мм. Масса поршня и пальцев также уменьшилась. Для их изготовления применяются более современные и технологичные материалы. Также из качественных материалов изготовлены коленчатый вал, шатуны и другие детали.

Привод распределительного вала

Представляет собой отказ цепного привода, оснащенного автоматическими гидравлическими штифтами. В клапанном механизме конструкторы применили гидротельки. Теперь нет необходимости в постоянной регулировке зазоров.

Однако гидравлика, а также то, что двигатель 406 теперь форсированный, требует применения более качественного масла. Поэтому двигатель теперь оснащен усовершенствованным масляным фильтром с дополнительными элементами очистки.

Система управления

Интегрированный блок управления имеет функции управления зажиганием, а также позволяет гораздо точнее дозировать подачу топлива и регулировать угол зажигания. Теперь при разных режимах работы можно получить оптимальные показатели по мощности, КПД и токсичности.

Двигатель 406: Характеристики

Итак, как уже было сказано, это бензиновый 4-тактный рядный мотор. Диаметр цилиндра 90 мм. Цилиндры имеют объем 2,3 литра. Степень сжатия двигателя 9..3. Цилиндры работают в порядке 1-3-4-2. Коленчатый вал вращается с правой стороны. Мощность, на которую способен этот мотор, составляет 110 л. из. Двигатель работает на 92-м бензине. Питание системы осуществляется за счет впрыска в трубу.

Система смазки в данном агрегате комбинированная. Масло разбрызгивается на трущиеся детали принудительно под давлением. Охлаждение двигателя — жидкостное, принудительное.

Карбюратор или инжектор?

Перед многими водителями стоит выбор между двумя вариантами. Это связано с тем, что старые конструкции получили широкое распространение благодаря новым инжекторным двигателям. На тяжелые машины ставят 406-й и 405-й агрегаты. Им комплектуются «Волги», УАЗы, Газели. Этим автомобилям нужна мощность, и этот мотор может ее дать.

Недостатки карбюраторного

Если сравнивать 406 двигатель (карбюраторный) и его инжекторный родственник, то первый заметно проиграет в мощности и характеристиках. Все дело в карбюраторной системе. При этом топливо попадает в цилиндры не принудительно, а по мере роста оборотов. Именно поэтому у таких агрегатов меньшие характеристики мощности и разгона, нежели у их инжекторных собратьев. На таком ДВС мощность течет по принудительной схеме. При этом доза инъекции максимально точна. Рассчитывается электроникой. И здесь топливо будет попадать прямо в цилиндры. Если максимально резко открыть дроссельную заслонку, то смесь не будет бедной, как это было бы с карбюратором. Это позволяет говорить о лучших динамических качествах.

Кроме того, двигатель 406 (карбюраторный), по отзывам водителей и владельцев, эконом. В этом случае очень сложно настроить точную дозировку топлива. Многие всерьез уверены, что это практически невозможно. На различных режимах в агрегате будет подаваться разная смесь топлива и воздуха. Это приведет к снижению мощности и увеличению потребления.

Однако, несмотря на все отрицательные качества, у этого двигателя есть и преимущества. Это надежность карбюратора. Максимум, что с ним может случиться — засорение. Так что разобрать и почистить куртку не составит труда, где бы ни находилась машина.

Преимущества инжекторного

Как понять, 406 Инжекторный двигатель значительно превосходит своего карбюраторного собрата по мощности и экономичности. Однако главное преимущество такой установки – в надежности.

Эти двигатели не требуют регулировки. Они не часто отказываются от работы. Самолетов как класса нет, поэтому скучать в системе ничего не будет. Топливо будет поступать прямо в цилиндры. Кроме того, он очень экономичен.

Но и здесь не все так хорошо и радужно. Инжектор имеет свои подводные камни. Если в пути машина выйдет из строя, то вряд ли водитель сможет ее починить самостоятельно. О нем много отзывов.

Работой таких моторов полностью управляет электроника. Поэтому в случае выхода из строя хотя бы одного из датчиков это однозначно скажется на характеристиках работы мотора. Конечно, если у вас есть возможность установить элементы импортного производства и проводить регулярно, то двигатель 406 (инжектор) только порадует своего владельца.

Основные проблемы и обслуживание

Двигатель вполне ремонтопригоден, как и вся продукция завода Волга. Коленчатый вал можно шлифовать, блок цилиндров можно венчать. Чугунная головка уже не так чувствительна к некачественному антифризу.

Как и многие современные силовые агрегаты, этот мотор требует только качественного масла. Он сделан таким образом, что сам агрегат стал сильно надменным. Многие водители часто жалуются на повышенный расход масла на таких двигателях.

Ремонт 406 двигателя дело затратное и очень серьезное. Многие автолюбители предпочитают отдать его специалистам. Однако все работы по ремонту этого агрегата подробно расписаны в самых разных статьях и книгах.

Вывод

Хотя 406-й мотор уже не производится, но эксплуатироваться он будет очень долго. Ведь именно этот двигатель серийно устанавливался на такие автомобили, как «Волга» и «Газель». Поэтому его актуальность не угаснет как минимум ближайшие 10 лет.

Модификации: ЗМЗ 4061.10 / 4062.10 / 4063.10 Бензиновый, 4-цилиндровый, рядный, Инжекторный двигатель ЗМЗ-406 и его модификации, серийно выпускаемый в промышленном производстве ОАО «ЗМЗ» с 1996 года. В том числе основные детали к нему (блок цилиндров, головка цилиндра ).

Это современный высокооборотный двигатель, получивший широкое распространение на отечественных автомобилях. Мощный, обеспечивает высокие разгонно-скоростные характеристики. Имеет чугунный блок цилиндров, 4-клапанную систему газораспределения на цилиндр, диафрагменное сцепление. Двигатель требует профессионального обслуживания из-за сложной системы подачи топлива и электронной системы управления. Предназначен для установки на легковые автомобили среднего класса.

Характеристики двигателя ЗМЗ-406

Производство	ЗМЗ
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008 гг.
Материал блока цилиндров	чугун
Система снабжения	инжектор/карбюратор
Тип А	в строке
Количество цилиндров	4
Клапаны на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9,3 8*
Объем двигателя, куб. см	2286
Мощность двигателя, л.с. / Об. Мин.	100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об.мин	177/3500* 186/3500** 201/4000
Топливо	92 76*
Экологические нормы	Евро 3.
Масса двигателя, кг	185* 185** 187
Расход топлива, л/100 км — Город — Рус — Смешанный.	13,5 — —
Расход масла, гр. / 1000 км	до 100.
Моторное масло	5W-30 5W-40 10W-30. 10W-40 15W-40. 20W-40.
Сколько моторного масла	6
При замене лить, л	5.4
Замена масла проведена, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — По данным завода — По практике	150 200+
Тюнинг — Потенциал — без потери ресурса	600+ до 200.
Двигатель установлен	ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 Газ Газель Газ Соболь

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Неисправности и ремонт

Двигатель ЗМЗ-406 — преемник классического ЗМЗ-402, полностью новый мотор (правда, с буханкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов, последний теперь двух и соответственно мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и постоянной регулировкой клапанов это не грозит. В приводе ГДМ используется цепь требующая замены 100 000 км, по факту ходит более 200 тыс., а иногда и 100 не дотягивает, поэтому необходимо контролировать состояние цепи, штиля и гидравлики, натяжители, как правило, очень низкого качества. Несмотря на то, что мотор простой, без изменения фаз газораспределения и прочих современных технологий, для газа это большой прогресс относительно 402-го двигателя. 903:00 1.
Цепи гидравлические цепи ГРМ. Обладает тюремным свойством, из-за отсутствия колебаний идет шум цепи с последующим разрушением башмака, перескакиванием цепи, может быть даже ее разрушением. В этом случае у ЗМЗ-406 есть преимущество, он не давит на клапана. 2.
Перегрев ЗМЗ-406. В проблеме неотделения обычно виноват термостат и забитый радиатор, проверьте количество охлаждающей жидкости, если все в порядке, то ищите воздушные пробки в системе охлаждения. 903:00 3.
Высокий расход масла. Обычно это случается с кольцами циркуляции масла и сальниками клапанов. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для масла, если между крышкой и пластиной лабиринта есть щель, то масло уходит. Крышка снята, герметик отсутствует и проблем нет. 4.
Поломки грузовиков, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это просто, поменяй и мотор полетит. 5.
Стук в двигателе. Обычно в 406-м гидрокомпенсаторы стучат и просят замены, ходят, примерно 50 000 км. Если их нет, то масса вариантов, от поршневых пальцев, до поршней, шатунных вкладышей и т.д., вскрытие покажет. 903:00 6.
Двигатель Троит. См. Свечи, Катушки, Мера компрессии. 7.
ЗМЗ 406 киосков. Дело, чаще всего, в проводах, датчике коленвала или RXX, проверьте. Кроме того, постоянно глючили датчики, некачественная электроника, проблемы с бензонасосом, да и в целом некачественная сборка, характерная для российских моторов, не обошли 406 двигатель. Не смотря на это ЗМЗ 406 это гигантский шаг вперед, по сравнению с ЗМЗ-402, конструкция середины 50-х годов, двигатель стал более современным, ресурс никуда не денется и до сих пор, при адекватном обслуживании, своевременной замене масла и спокойная манера вождения, может превышать 300 тыс. км. В 2000 году на базе ЗМЗ-406 разработан двигатель ЗМЗ-405, а ЗМЗ-409 объемом 2,7 л. появилась позже, отдельная статья о нем.

Модификации

1.
ЗМЗ 4061.10 — двигатель карбюраторный, сж 8 под 76-й бензин. Используется на газелях. 2.
ЗМЗ 4062.10 — Электродвигатель инжекторный. Основная модификация используется на Волгах и Газелях. 3.
ЗМЗ 4063.10 — Двигатель карбюраторный, СЖ 9.3 под 92-й бензин. Используется на газелях.

Тюнинг ЗМЗ-406

Первый вариант увеличения мощности двигателя, по традиции атмосферный, поэтому и будем ставить валы. Начнем с впуска, ставим забор холодного воздуха, ресивер большего объема, пилим ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные , клапана, пружины 21083 (для злых вариантов от БМВ), валы (например ОКБ Двигатель 38/38). Точить штатный, тракторный поршень смысла нет, поэтому покупаем кованные поршни, легкие шатуны, облегченный коленвал, балансировку. Выхлоп на трубе 63 мм, прям раз и настраивать все это онлайн. Выходная мощность составляет примерно 200 л.с., а характер мотора получит ярко выраженный спортивный оттенок.

ЗМЗ-406 турбо

Если 200 л.с. Для вас детские забавы и хочется настоящего огня, то платный этот путь. Чтобы мотор нормально переносил высокое давление, ставим усиленную кованую поршневую группу для низкого SJ ~8, в остальном комплектация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, Пайпинги, интеркулер, форсунки 630s, выхлоп 76мм, ДВР+ДТВ, тюнинг январь. На выходе имеем около 300-350 л.с. Можно поменять форсунки на более производительные (от 800сс), поставить Garrett 35 и дуть до тех пор, пока мотор не развалится, так что 400 и более л.с. можно выдуть. Насчет компрессора все аналогично турбине, только вместо турбины, коллекторов, пайпов, интеркулеров ставим компрессор (например Eaton M90), настраиваемый и вперед. Мощность компрессорных вариантов ниже, но мотор трещит и тянет с самых низов.

Рядный четырехцилиндровый двигатель оснащен сложной микропроцессорной системой управления впрыском топлива и зажиганием (KMSud).

Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости.

Цилиндры изготавливаются без вставных гильз.

Внизу блока пять опор родных подшипников коленвала. Крышки коренных подшипников изготовлены из коврового чугуна и крепятся к блоку двумя болтами.

Крышки подшипников монтируются вместе с блоком, поэтому их нельзя менять местами. На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.

Крышка третьего подшипника совместно с блоком обработана по торцам для установки полусферы упорного подшипника.

Крышка цепи и крышка коленчатого вала доведены до концов болтов блока.

Масляный картер устанавливается под блоком.

Сверху на блок установлена ​​головка блока цилиндров, отлитая из алюминиевого сплава.

Имеет впускной и выпускной клапаны. На каждый цилиндр установлено по четыре клапана, два впускных и два выпускных.

Впускные клапаны расположены с правой стороны головки, а выпускные — с левой.

Привод клапанов осуществляется двумя распределительными валами через гидротолкатели.

Применение гидрораспределителей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между распределительными валами и стержнями клапанов.

Снаружи на корпусе гидротрактора имеется канавка и отверстие для подвода масла внутрь гидротрапедера от масляной магистрали.

Гидротрод имеет стальной корпус, внутри которого вварена направляющая втулка. Во втулке установлен компенсатор с поршнем.

Компенсатор удерживается во втулке стопорным кольцом. Между компенсатором и поршнем установлена ​​пружина растяжения.

Поршень упирается в дно корпуса гидротрода.

При этом пружина давит на корпус обратного шарового крана.

Когда кулачковая форма распределительного вала не прижимает гидротрод, пружина через поршень прижимает корпус гидротрода к цилиндрической части распределительного вала распределительного вала, а компенсатор — к штоку клапана, выбирая зазоры в приводе клапана.

Шаровой кран в этом положении открыт, и масло поступает в гидротерапевт.

Как только распредвал провернется и нажмет на корпус толкателя, корпус опустится вниз и шаровой кран закроется.

Масло, находящееся между поршнем и компенсатором, начинает работать как твердое тело.

Гидротрос под действием распредвала распределительный вал движется вниз и открывает клапан.

При вращении кулачка перестает давить на корпус гидротрода, под действием пружины он перемещается вверх, открывая шаровой кран, и весь цикл повторяется снова.

В головку блока с большим натяжением устанавливаются седла и направляющие втулки клапанов.

В нижней части блока блока выполнены камеры сгорания, в верхней — расположены распределительные валы.

На опоры устанавливаются алюминиевые крышки. Передняя крышка является общей для опор впускного и выпускного распределительных валов.

В этой крышке установлены пластиковые упорные фланцы, которые входят в пазы на шейках валов.

Крышки монтируются вместе с головкой блока, поэтому их нельзя менять местами. На всех обложках, помимо лицевой, выбиты выделенные номера.

Распределительные валы отлиты из чугуна. Профили кулачка и выпускного вала одинаковы.

Кулаки смещены на 1,0 мм относительно оси гидротел, что при работе двигателя заставляет их вращаться.

Уменьшает износ поверхности гидротрода и делает ее однородной. Сверху головка блока закрыта крышкой, отлитой из алюминиевого сплава.

Поршни также отлиты из алюминиевого сплава. На осле поршня выполнены четыре углубления под клапаны, препятствующие ударам поршня по клапанам при нарушении фаз газораспределения.

Для правильной установки поршня в цилиндре на боковой стенке у бобышки под поршневой палец наносят надпись: «Перед». Поршень устанавливается в цилиндр таким образом, чтобы эта надпись была обращена к передней части двигателя.

На каждый поршень устанавливаются два компрессионных и одно масляное тонкое кольцо.

Кольца компрессионные отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, улучшающего прилегание колец.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется поток. Кольцо следует устанавливать на поршень этого канала вверх, к днищу поршня.

Кольцо масляное для похудения состоит из трех элементов: двух стальных дисков и расширителя.

Поршень крепится к шатуну с помощью поршневого пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне.

От перемещения палец удерживается двумя пружинными стопорными кольцами, которые устанавливаются в канавках поршней поршней.

Прутки стальные кованые, с сердечником зарубежного сечения. В верхнюю головку стержня запрессована бронзовая втулка.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами.

Гайки шатунных болтов имеют самоконтрящуюся резьбу и поэтому не стопорятся.

Шатуны обрабатываются вместе с шатуном, поэтому их нельзя переставлять с одного шатуна на другой.

В нижней головке шатуна тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов.

От осевого перемещения удерживает упорные полуконьки, установленные на средней шее. К заднему концу коленчатого вала прикреплен маховик.

На шатунах и крышках цилиндры выбиты. Для охлаждения дна поршня маслом в штоке и верхней головке выполнены отверстия.

Масса поршней в сборе с шатунами не должна отличаться более чем на 10 г для разных цилиндров.

В нижней головке шатуна тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна.

Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полуконьки, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

В отверстие маховика вставляется распорная втулка и подшипник первичного вала редуктора.

Желающие приобрести Газель часто интересуются, какую модификацию выбрать — с мотором ЗМЗ-406 или УМВ-4215. Ответить на этот вопрос нам помогли владельцы «Газелей» и специалисты автосервиса, обслуживающие эти автомобили.

Сначала рассмотрим особенности конструкции указанных двигателей. ЗМЗ-406 и УМНс-4215 — моторы разных поколений и с разным «характером». 406-й — современный двигатель, созданный в начале 9-го0с инженеры Волжского моторного завода. В нем использован ряд передовых технических решений для российского автопрома — четыре клапана на цилиндр, два распределительных вала с верхним расположением, клапанные зазоры, гидравлические зазоры, гидрораспределение цепи ГРМ, центральное расположение свечей зажигания, микропроцессорная система управления зажиганием с обратная связь через датчик детонации. Модификация ЗМЗ-4062.10 оснащена системой впрыска топлива и предназначена в основном для установки на модели «Волга», а ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (под бензин А-9)2, А-95) являются карбюраторными и устанавливаются Преимущественно на Автомобили семейства Газель. Стоит отметить, что ЗМЗ-4061.10 практически не производится.

Ульяновский Мотор 4218.10 (421.10 — его более поздняя усовершенствованная модификация) был разработан в начале 90-х годов, а его серийное производство было налажено в 1994 году. Конструкция этого двигателя морально устарела, хотя создавалась в основном для новых моделей внедорожников УАЗ ( 3160, 3165). Перед конструкторами была поставлена ​​задача увеличить крутящий момент мотора в режиме малых оборотов, что обеспечило бы хорошую проходимость машин. Так как эта характеристика напрямую зависит от площади поверхности поршней, то их диаметр равен 100 мм (из-за этого размера их иногда называют «зиловскими»). Рабочий объем при этом составлял 2,89литров (многие округляли цифру до трех и называли моторы «трехлитровыми»). Новый Мотор УМЗ выдает максимальный крутящий момент при достаточно низких оборотах коленчатого вала — от 2200 до 2500.

Изучение спроса на автомобили Газель показало, что многие потенциальные покупатели хотели бы иметь автомобиль с этим новым ульяновским двигателем. УМНС-4218.10 расположен в моторном отсеке «Газелей» несколько иначе, чем 406-й двигатель, поэтому введен дополнительный привод вентилятора радиатора, появилось еще несколько изменений. Модификация Моторного Умза для Газели получила маркировку 4215.10-30 (под 92-й бензин) и 4215.10-10 (под 76-й бензин).

Достоинства и недостатки

По надежности двигатели ЗМЗ и УМС практически равны. Приобретя автомобиль с 406-м двигателем, в ряде случаев следует провести ревизию электрооборудования, заменив российские датчики «бошевскими», и улучшить конструкцию цепного гидроавтомата. Этот двигатель более требователен к качеству и качеству. Например, гидрокоматтензорам и гидротетуляторам нужно качественное полусинтетическое масло, а не «минеральное молоко» неизвестного происхождения, которым «кормили» 402-е. Кроме того, целесообразно использовать (особенно при работающем двигателе) масляные «СУПЕР фильтры» «Каллас» с дополнительным фильтрующим элементом на перепускном клапане. Это рекомендует сам производитель. Дело в том, что крупные частицы металла, остающиеся в каналах блока после его механической обработки и сборки двигателя, а также продукты разделения деталей способны очень быстро выводить гидрокомпенсаторы и гидрооборудование. Дополнительный фильтрующий элемент как раз и задерживает этот мусор, не пропуская его внутрь системы смазки к поверхностям трения в режиме холодного пуска. К сожалению, в нашей продаже такие фильтры встречаются достаточно редко, хотя производятся они в Украине — в Полтаве.

К «минусам» конструкции УМС можно отнести недостаточную уравновешенность кривошипно-соединительного механизма. Для того, чтобы двигатель устойчиво и ровно работал на холостом ходу, необходимо обогащать топливно-воздушную смесь (регулировка карбюратора), а это приводит к повышению токсичности выхлопных газов и увеличению расхода топлива. Ульяновский мотор, как и классический 402-й, гораздо шумнее 406-го с его «легковым» мягким звуком. Зато УМС выигрывает по ремонтопригодности, так как очень близок к «волговской» конструкции, поэтому без проблем эксплуатируется и служит в глубинке, где нет развитого автосервиса.

Возможности

«Персонажи» у моторов тоже разные. 406-й — высокопрочный двигатель, обеспечивающий хорошие скоростные и динамические характеристики «Газели» как в городе, так и на трассе. «Билз» такой автомобиль сильно напоминает легковушку. Малороботный умз с максимальным крутящим моментом на малых оборотах больше подойдет любителям перегрузить машину и тем, кто эксплуатирует ее в условиях гор и бездорожья. Направление мотора на низы в этих ситуациях позволит реже переключать передачи и двигаться более ровно и уверенно. Проигрыш «Газелям» с ульяновскими силовыми агрегатами в скорости на равнинных трассах и разгоне. Чем-то Дизеля напоминают (все из-за того же максимального момента на «Низах»).

Двигатель ЗМЗ Умз Модификация двигателя 4061. 10 4063.10 4215.10-30 4215.10-10 Количество цилиндров 4 4 4 4 Диаметр цилиндров, мм 92 92 100 100 Ход поршня, мм 86 86 92 92 Рабочий объем 2,3 2,3 2,9 2,9 Степень сжатия 8 9,3 8,2 7,0 Ном. Мощность, л.с./об/мин (полная) 100/4500 110/4500 110/4000 103/4000 Макс. Крутящий момент, Нм/об/мин 181,5/3500 191,3/3500 221/2200 — 2500 201/2200 — 2500 Удельный расход топлива, г/л.с.ч 200 195 215 220 Расход масла на ср, % от растоп. 0,4 0,4 0,3 0,3 Топливо А-76. А-92 (95) А-92 (95) А-76.

Редакция благодарит специалистов ООО «Росавтосервис» за помощь в подготовке материала

Ремонт и замена поршневого двигателя ЗМЗ-406

Снятие ГБЦ

Снятие картера и прокладки картера

Снять масляный насос

Ослабить гайки 1 шатунных болтов и снять крышку 2 шатуна.

Поскольку крышка сидит плотно, сбейте ее легкими ударами молотка.

Снимите вкладыш шатунного подшипника с крышки.

Вставьте поршень в цилиндр так, чтобы он вышел из цилиндра, а затем извлеките его вместе с шатуном.

Снимите вкладыш шатунного подшипника с шатуна.

Осторожно извлеките поршень с шатуном из цилиндра, чтобы не повредить зеркало цилиндра.

Проверьте метки на шатуне и крышке шатуна.

Если метки не видны, пометьте шатун и крышку номером цилиндра.

Таким же образом снимите остальные поршни с шатунами.

С помощью съемника снимите поршневые кольца.

Снимите стопорные кольца с обеих сторон поршня.

Выпрессуйте поршневые пальцы с помощью специального инструмента.

При отсутствии инструмента поршневые пальцы можно выбить легкими ударами молотка по оправке 1.

Снять шатун 2 с поршня 3. соединительные стержни.

После разборки промойте все детали бензином.

Очистить поршни от нагара.

Очистите канавки поршневых колец старым поршневым кольцом или сломанным кольцом.

Осмотр, проверка и ремонт

Проверка поршней. При наличии на них потертостей, следов прогара, глубоких царапин поршни заменить.

Измерьте диаметр поршня.

Если меньше 91,9 мм, заменить поршень. Диаметр поршня измеряется в плоскости, перпендикулярной оси поршневого пальца, на 8,0 мм ниже оси поршневого пальца.

Поршень устанавливается в цилиндр с зазором 0,024 ^-0,048 мм.

Для обеспечения зазора поршни разделены по диаметру на пять размерных групп A, B, C, D и E.

Буквенная маркировка выбита на днище поршня.

При подборе поршня к цилиндру необходимо обеспечить указанный выше зазор.

Максимально допустимый зазор между поршнем и цилиндром 0,25 мм.

Зазор между поршнем и цилиндром можно определить путем измерения поршня и цилиндра.

Поршни поставляются в запчастях двух ремонтных размеров: с диаметром увеличенным на 0,5 мм и на 1,0 мм.

На одной из бобышек под поршневым пальцем отлиты надписи «406» (поршень номинального размера), «406АП» (поршень увеличен на 0,5 мм), «406БР» (поршень увеличен на 1,0 мм).

Измерьте зазор между поршневым кольцом и канавкой на поршне в нескольких местах по окружности поршня.

Зазор должен составлять от 0,05 ^-0,087 мм для компрессионных колец до 0,115 ^-0,365 мм для маслосъемного кольца.

Если зазоры больше указанных, кольца или поршни необходимо заменить.

Измерить зазоры в замках поршневых колец.

Для этого вставьте кольцо в цилиндр и продвигайте поршень как оправку так, чтобы кольцо вошло в цилиндр ровно, без перекосов.

Измерить зазор в замке кольца щупом, он должен быть в пределах 0,3 ^-0,6 мм для компрессионных колец и 0,5 ^-1,0 мм для маслосъемных дисков.

Если зазор превышает указанный, замените кольцо.

Если зазор меньше, можно подпилить концы кольца напильником, зажатым в тисках. В этом случае кольцо перемещается вверх и вниз по файлу.

Проверить посадку поршневого пальца в верхнем конце шатуна.

Зазор между пальцем и втулкой шатуна должен быть в пределах 0,0045 ^-0,0095 мм.

Поршни, поршни и шатуны делятся на четыре размерные группы и маркируются краской.

Палец маркируется на внутренней поверхности с одного конца, шатун маркируется на шатуне, поршень маркируется на нижней поверхности одной из бобышек или на днище поршня выбивается римская цифра.

Размерные группы поршней, шатунов и пальцев приведены в таблице.

Слегка смажьте поршневой палец моторным маслом и вставьте в верхний конец шатуна.

Палец должен входить в головку от усилия большого пальца равномерно, без заеданий.

Шатун должен поворачиваться на пальце под действием собственного веса из исходного горизонтального положения.

Штифт не должен выдвигаться или выпадать из головки шатуна под собственным весом, когда шатун поворачивается так, чтобы штифт находился в вертикальном положении.

Поршневой палец и шатун должны быть одной или соседних размерных групп.

Поршни с поршневыми кольцами, пальцами и шатунными узлами подбираются по массе. Разница в весе для одного двигателя должна быть не более 10 г.

Осмотрите вкладыши шатуна. При наличии на них потертостей, рисков, сколов и т. п. их необходимо заменить.

Установите крышки на шатуны и измерьте диаметр отверстия в нижней головке шатуна. Номинальный диаметр отверстия 60 ^+0,019 мм, максимально допустимый диаметр 60,03 мм.

Если измеренный диаметр превышает предел, замените шатун колпачком.

Измерьте диаметр отверстия во втулке шатуна.

Номинальный диаметр отверстия 22 ^+0,007 и 22 ^–0,003 мм, максимально допустимый — 22,01 мм. Если измеренный диаметр превышает предел, замените шатун.

Размеры шатунно-поршневой группы указаны в таблице (таблица)

Сборка и установка

Собрать поршень 4 с шатуном 3. Перед этим нагреть поршень до температуры 60-80°С.

Затем быстро вставьте шатун в поршень так, чтобы надпись: «Впереди» на поршне и выступ А на шатуне оказались с одной стороны, и нажмите на поршневой палец 6.

Установите стопорные кольца

Наденьте поршневые кольца на поршень с помощью съемника.

На верхнем компрессионном кольце имеется надпись: «Верхнее», кольцо необходимо устанавливать на поршень этой надписью к днищу поршня.

На внутренней стороне нижнего компрессионного кольца имеется канавка, кольцо необходимо устанавливать этой канавкой вверх к днищу поршня.

Вставьте втулку 7 в нижнюю головку шатуна, при этом стопорный выступ на втулке должен войти в выемку в нижней головке поршня.

Вставьте втулку 1 в крышку шатуна 2 так, чтобы стопорный выступ втулки попал в выемку в крышке.

Смажьте цилиндр, поршень 4, шейку коленчатого вала и подшипники 1 и 7 моторным маслом.

Поверните поршневые кольца так, чтобы замки компрессионных колец находились под углом 180° друг к другу, замки маслосъемных дисков также находились под углом 180° друг к другу и под 90° к замкам компрессионных колец, замок расширителя маслосъемного кольца находится под углом 45° к замку одного из маслосъемных дисков.

Размерные группы поршней, шатунов и пальцев

Провернуть коленчатый вал так, чтобы шатунная шейка цилиндра, в котором установлен поршень, находилась на н.м.т.

Вставить поршень с шатуном в цилиндр, надписью: «Front» на бобышке поршня, обращенной к передней части двигателя (в сторону привода распредвала).

Чтобы не повредить зеркало цилиндра, на шатунные болты рекомендуется надеть втулки из мягкого материала (например, кусочки резины или пластиковые шланги).

С помощью специального обжима сжать поршневые кольца и рукояткой молотка слегка вдавить поршень в цилиндр, при этом обжим должен быть плотно прижат к блоку, иначе поршневые кольца могут сломаться.

Переместите поршень вниз так, чтобы нижняя головка шатуна села на шатунную шейку коленчатого вала, снимите обрезки шлангов с болтов шатуна.

Установите крышку шатуна 2 на болты шатуна, при этом выступ В на крышке шатуна должен быть с той же стороны, что и выступ А на нижней головке шатуна (рис. 6), а номера цилиндров выбиты на шатуне и крышке должны располагаться с одной стороны.

Установите гайки шатунных болтов и затяните их моментом 68–75 Н·м (6,8–7,5 кгс·м).

Таким же образом установите остальные поршни с шатунами.

Несколько раз провернуть коленчатый вал, он должен вращаться легко, без заеданий.

Установить масляный насос, масляный поддон и головку блока цилиндров.

Головка блока ЗМЗ-4062 ГАЗ-2705

Ремонт ГБЦ производится при капитальном ремонте двигателя и при замене прокладки ГБЦ

Очень важно отремонтировать головку после перегрева двигателя. При перегреве могут возникать дефекты, которые визуально не видны

Поэтому все операции по ремонту ГБЦ необходимо проводить аккуратно. Во многом от этого зависит работа двигателя. А это избавит вас от лишней работы и затрат.

Снятие ГБЦ см. статью — Прокладка ГБЦ ЗМЗ 405 ГАЗ-2705

Отвернуть гайки 1 и снять экран 5 датчика фаз, кронштейн 2 подъема двигателя и выпускной коллектор 6.

Снимите прокладки выпускного коллектора.

Отверните болт 3 и снимите датчик 4-й фазы.

Открутить аварийные датчики давления масла 7 и указатель давления масла 8.

Ослабить хомут 1 и снять шланг с трубки регулятора холостого хода.

Отвернуть гайки 2 и снять резервуар 3 с впускного патрубка.

Снимите прокладку ресивера.

Отвернуть гайки 1 и снять впускной трубопровод 2 вместе с форсунками и топливопроводом (на фото не показан).

Снимите прокладку впускной трубы.

Выверните винты 1 и снимите заднюю крышку 2 головки блока.

Снять прокладку крышки

Снять гидротолкатели 1 клапанов. Снимать гидротолкатели удобнее с помощью магнита или присоски

Гидротолкатели взаимозаменяемы, поэтому перед снятием их необходимо промаркировать, чтобы можно было установить на свое место при сборке.

Храните гидравлические толкатели в том же положении, что и на клапанах, чтобы из них не вытекало масло.

Если в конструкции съемника не предусмотрен упор клапана, подложите под него подходящий упор.

Сжать пружины сухарем.

Для облегчения отрыва пластины пружины от сухарей можно нанести легкий удар молотком по твердой сошке сухаря.

Вынимаем пинцетом две сухари и плавно отпускаем пружинки.

Снимите верхнюю пластину и две пружины клапана.

С помощью съемника снимаем маслозаливную крышку…

Поддеваем отверткой и снимаем опорную шайбу 1 пружин клапанов.

Переверните головку блока цилиндров и снимите клапан, отметив место его установки, чтобы при последующей сборке клапан вернулся на прежнее место. Таким же образом снимите и пометьте остальные клапаны.

Изношенные направляющие клапанов выпрессовываем оправкой

Шестигранным ключом на 8 откручиваем пробки масляных каналов

Осмотр, устранение неисправностей и ремонт

После разборки головки блока промойте все детали бензином, протрите и высушите. Очистите камеры сгорания и клапаны от нагара.

Осмотрите головку блока. При наличии трещин на перемычках между седлами клапанов, следов прогара и трещин на стенках камеры сгорания заменить головку блока.

С помощью металлической линейки и щупов проверьте, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого положите линейку ребром на поверхность головки блока, посередине, вдоль, а затем поперек и измерьте щупом зазор между поверхностью головки и линейкой. Если зазор превышает 0,1 мм, замените головку.

Проверить зазоры в подшипниках распределительных валов.

Проверить зазоры между толкателями клапанов и каналами для гидрокомпенсаторов в головке блока.

Зазор рассчитывается как разница между диаметром канала и диаметром гидротолкателя.

Номинальный диаметр канала гидротолкателя 35,0+0,025 мм, максимально допустимый диаметр 35,1 мм.

Номинальный диаметр гидротолкателя 35,0 -0,025 и 35,0 -0,041 мм, максимально допустимый диаметр 34,95 мм. Максимально допустимый зазор составляет 0,15 мм.

Если зазор превышает указанное значение, заменить гидротолкатель. Если это не дало положительного результата, замените головку блока.

Осмотрите клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогара, деформации штока клапан подлежит замене. Мелкие царапины и царапины на рабочем скосе клапана можно удалить притиркой.

Притирка клапана к седлу производится следующим образом:

• — вставить клапан в головку блока;
• — на шток клапана надеть приспособление для притирки клапанов;
• — нанести на рабочую фаску клапана тонкий слой притирочной пасты, представляющей собой смесь мелкозернистого абразивного порошка с моторным маслом;
• — повернуть клапан в обе стороны с помощью приспособления, периодически прижимая его к седлу.

Внешним признаком удовлетворительной притирки является сплошной матово-серый цвет рабочей фаски седла и клапана.

После притирки протрите седло и клапан чистой тканью и тщательно промойте, чтобы удалить остатки притирочной пасты.

Для проверки герметичности клапана установите его в головку блока вместе с пружинами и сухарями.

После этого положите головку блока на бок и залейте керосин в закрытый вентилем канал. Если в течение 3 мин. керосин в камеру сгорания не просочится, клапан считается герметичным.

Проверить состояние пружин клапанов. Пружины, которые согнуты, треснуты или сломаны, должны быть заменены.

Проверить состояние седел клапанов. Поверхности седел не должны иметь следов износа, точечной коррозии, коррозии и т. д. Незначительные повреждения (небольшие риски, царапины и т. д.) можно устранить притиркой клапанов.

Более сильные дефекты можно устранить шлифовкой. При притирке соблюдать размеры седла, указанные на рисунке

После притирки проверить биение фаски седла относительно отверстия в направляющей клапана, максимально допустимое биение 0,05 мм.

После притирки отшлифовать клапаны. Затем тщательно очистите и продуйте головку блока сжатым воздухом, чтобы в каналах, закрытых клапанами, и в камерах сгорания не осталось абразивных частиц.

Следует отметить, что после притирки седла клапан садится глубже в седло. Поэтому после притирки нужно измерить расстояние между концом штока клапана, прижатым к седлу, и осью распределительного вала.

Если это расстояние меньше 35,5 мм, замените головку блока, так как в этом случае нарушается нормальная работа толкателей клапанов.

Проверить зазоры между направляющими втулками и клапанами.

Зазор рассчитывается как разница между диаметром отверстия во втулке и диаметром штока клапана. В конечном итоге допустимый зазор составляет 0,2 мм. Если зазор больше указанного, замените клапан и направляющую втулку.

Старая втулка выпрессовывается оправкой со стороны камеры сгорания. Установите новые втулки с надетыми на них стопорными кольцами до упора стопорного кольца в плоскости головки блока со стороны отверстия под гидротолкатели.

Перед установкой вводы необходимо охладить до -40…45°С, а головку блока нагреть до температуры +160…175°С.

Втулка должна входить в головку блока свободно или с небольшим усилием.

На запчасти поставляются направляющие клапанов трех ремонтных размеров.

Первый капитальный ремонт с увеличением наружного диаметра втулки на 0,02 мм.

Второй имеет наружный диаметр втулки 14,2 +0,053 и 14,2 +0,040мм, третий имеет увеличенный на 0,02мм диаметр от второго размера.

При установке втулок первого ремонтного размера отверстие под втулку в головке блока не растачивать.

При установке втулок второго и третьего ремонтных размеров необходимо расточить отверстие до диаметра 14,2 -0,023 и 14,2 -0,050 мм.

После установки новых втулок расширить в них отверстие под клапаны до размеров, указанных в табл. 2.1. Затем отшлифуйте седла клапанов, как описано выше.

Для проверки головки блока на наличие трещин необходимо подвести шланг подачи сжатого воздуха к одному из отверстий рубашки охлаждения.

Закройте все отверстия в головке деревянными заглушками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах, где есть трещины, будут выходить пузырьки воздуха.

Зачистив привалочную плоскость головки, проверяем качество прилегания головки к блоку изогнутой линейкой.

При деформации более 0,05 мм плоскостность должна быть восстановлена ​​механической обработкой, однако при неплоскостности более 0,1 мм головка ремонту не подлежит.

Промываем головку керосином или соляркой, очищаем масляные каналы от отложений. Затем протираем поверхности чистой тряпкой и продуем каналы сжатым воздухом. Устанавливаем заглушки масляных каналов

Запрессовываем новые втулки клапанов через алюминиевую прокладку, предварительно нагревая головку до 160–180°С и охлаждая втулки в «сухом льду» (CO 2 ).

Устанавливаем клапаны в порядке, обратном снятию, заменяя старые маслосъемные колпачки новыми

Притирка клапанов

Наносим притирочную пасту на скос клапана и устанавливаем ее в соответствующую втулку головки.

Притирочный инструмент закрепляем на штоке клапана и, прижимая клапан к седлу, поворачиваем его в обе стороны примерно на 90°

Продолжайте притирку до тех пор, пока уплотнительная фаска клапана не станет полностью матовой и чистой по всей ширине и длине.

Так же должна выглядеть фаска на седле клапана. Остатки пасты вытираем ветошью с клапана и седла.

Головку блока цилиндров собираем в обратном порядке.

Двигатели ЗМЗ-405: баяни далла-далла, фарашин

Ияли на фетур иджуна ЗМЗ-405 заи ия гаския да за а дауки дайа дага цыкин абубува на гирман кай на производитель — ОАО «Заволжский мотор шука». Высокое качество na wadannan Motors, также известное как tabbatar aiki na tsawon shekaru, kuma sau da yawa wani wajen matsananci yanayi. 4-Silinda a-line allura injuna ZMZ-405 ya bayyana kasuwa 2000г. Sai ya zama, ОАО «Газ» Главная мабукачи. Wadannan injuna да ака Каммала Газ-3111. Daga bisani, da ikon naúrar akai-akai inganta. Сабода хака, баян дауке да фитар майки кан карбува, ванда я фара шекара та 2009, у вас есть 405 iyali — двигатель ЗМЗ-40524.10 — я фара ба мотоциклы Fiat Ducato. A zamani da yanayi da 405 jerin na’urorin suna sanye take da biyu da motoci da Vans, kuma haske Manyan motoci.

zane

Двигатель «Заволжский завод» — вани худу-мота икон наура да рядные цари на цилиндры да поршни. A samar da man fetur a cikin ci tashoshin jiragen ruwa na цилиндры da ƙonewa sarrafawa da wani lantarki tsarin. Двигатель sanye take da waje samuwar na man fetur-iska cakuda. Поршневой двигатель с поршнями и коленчатым валом. Распредвалы Бию таре да сама. А саньяйа царин на руфафьяр типа, рува тиласта-дабам дабам май саньяйа. Смазка царин 405 га мота — ад. Смазки zuwa da sassa masu motsi ana ciyar a karkashin matsin распылением.

A Silinda блок коленчатого вала

Kyautata naúrar 405 na mota sanya na ductile da baƙin ƙarfe, a hade tare da high-daidaici karfe aiki dabaru a yi wajen rage yawan nakasawa daga cikinikiinda lokacin a Sil. Блок цохон самфурин, также известный как баяр а цикин, прорезает 2-миллиметровые цаканиновые цилиндры га саньяя царин. Двигатель Domin ЗМЗ-405 тоше хочет прорезать ба баяр. Bugu da ƙari, Резьбовой ридзиёин для Силинды шугабан кусоши ан кару.

Коленчатый вал от fasali m ZMZ-406, amma an wanda ya canja daga highquality, kuma mafi m Cast baƙin ƙarfe. Конструкция — полноопорная да бию противовесов га коване кривошипа. Ingantawa Sun Inganta Juriya ga центробежный sojojin да кума lankwasawa lokacin.

двигатель Характеристики

Двигатель ЗМЗ-406 а ака ака йи амфани а мацаин тушэн га. 405-й сука модифицированный аллура ванда ака саму. Современный м-инджуна ЗМЗ-405 zuwa cikakken tabbatar da bukatunsu на «Юро-3». Suna shigar кан мотоциклы на alamomi «barewa», «УАЗ» да «Fiat». Производитель ya ci gaba da kuma aiwatar da dama m zane mafita.

Saboda haka, naúrar ZMZ-405 da aka sanya sauki da 1,3 kilo saboda da cikakken разборка на холостом ходу da Silinda kai. мотор не саррафава да вани лантарки маура. Яна ивува а дайна васу на’урорин хаи: а маура реше бутуту, май кайядева на холостом ходу, иска садарва на банза, маура матсаин хаска.

Сосай Силинда блок рие та фарко Свойства баян науйи рагува. Bugu da ƙari, жесткость блока cikin и кару. Васа цаканин цилиндры ан шафе та ханьяр м гычие-рамуммука баяр а цикин саньяйа царин.

kyautata na Silinda shugaban

Injiniyoyi, masana’antu da makaman da aka inganta Thermal rufi ZMZ-405. Дон ƙарин м герметизация Силинда маймакон а карфафа Силинда шугабан ПРОКЛАДКА на гуда Слой на безасбестовый абу да ака йи амфани да вани бию-Слой карфе. Сабунта абу да кума айкаче-айкаче на сабон царин абубува, мусамман упругий вандар-вандар тафияр мачиджи сасса, самар да мафи хатими да газ хадин гвива смазка ташоши, казалика зай иу дон инганта саньяя цари. Kauri na kwanciya sabon zane rage zuwa sau uku da asali taushi GASKET tare da karfe Piping da shi ne kawai 0,5 миллиметра. Wannan zai rage girman da bukatar yi ужесточение на kusoshi a kwatanta dawann sassa, wanda, bi da bi, ya sa ya yiwu don rage nakasawa daga cikin Silinda lokacin aiki.

А инджуна 405-й джерин «Юро-3» да аке амфани да карин рака’а удлинённый драйв бел да самонатяжной нади. Kiyasta kudin видео sabis пе 150 kilomita dubu. Инджуна на 405-й jerin muhimmanci ярость amfani да человек fetur да кума человек fetur. Wadannan injuna hadu} asashen duniya da kuma canja watsi da dokokinta, da kuma halin da inganta AMINCI.

ЗМЗ-405: Баяни далла-далла

Цара-тушень ЗМЗ 406,10 двигатель ЗМЗ-405 «Юро-3» яна да ваданнан халайе:

• Да икон наурар да ака цара дон кананда шигарва а кананс много мотоциклы.
• Тип двигателя — da ciki konewa engine, fetur, línea da man fetur allura.
• Цилиндры Yawan — 4 да 16 баулоли.
• Объем — 2,46 лита.
• курс мацава — 9,3.
• Худа — 95,5 мм.
• фистан бугун джини — 86 мм.
• Байана дамар 152 лита. вани. (111,8 кВт) при 5200 об/мин.
• Специфический man fetur amfani — 198 г/л. вани. a kowace awa, shawarar man fetur Octane lambar — 92.
• Мотор саньяя — рува.
• Санье таке науйи — 192,2 кг.
• Цара таре да янайи «Юро-3» nagartacce локацин вани уку ханя май кара кузари.

Менее не ключ bambanci tsakanin cibiiya двигатель да ЗМЗ-405? Bayani dalla-dalla iya aiki ya karu da 4,8% yayin da kara da kawar da girma na 7,9%.

Современный двигатель ЗМЗ-405: Фарашин

Фетур инджуна ЗМЗ-405 джерин замани гярэ-гьяре (40524.1000400-100, 101) цикин завод самар да ОАО «ЗМЗ» не дага 2013г. bawul крышка, зубчатый lokaci sarkar da kuma inganta samun iska daga картерный газ famfo таре da mai karɓar. Недавние zane canje-canje sun yarda don ƙirƙirar mota zuwa ba kawai «Yuro-3», amma kuma muhalli nagartacce «Yuro-4».

Сабон двигатель ЗМЗ-405, ванда фарашин цикин дила сети бамбанта дага 124 зува 152 дубу рубли, таре да вани ламуни дага масана’анту шука дон хира да мотоцикли линия «Бизнес барейи».

Способность дон тюнинг ЗМЗ-405

Кунна вани движок баяр да, сама да дукан, да карува а мульки. ЗМЗ-405 хочет за ия чимма уку главный ханёйи: тиласта, турбирование ко квампресо кафува.

Da farko rungumi kunna zama gargajiya, shi na samar da wani m babban kewayon ayyuka: saitin wani aiki iska ci, kammala konewa da bẽnãye, da karuwa a cikin juz’i na karɓar, ya maye gurbin da misali bawuloli, maras da fistan aka gyara mafi ingantattun, da haɓaka shaye tsarin. А сакамакон хака, айки на гонках на двигателях якан маллаки я дафа, да кума икон да ака кару зува 200 литов. вани.

Запчасти PEUGEOT 406 Break (8E/F) 1.8 BiFuel

1
… all manufacturersALFA ROMEOAUDIBMWCITROËNDAFFIATFORDHONDAHYUNDAIIVECOKIAMANMAZDAMERCEDES-BENZMITSUBISHINISSANOPELPEUGEOTRENAULTROVERSCANIASEATSKODASMARTTOYOTAVOLVOVWABARTHACACURAAEBIAECAEOLUSAGCOAGRALEAIXAMALCATELALEXANDER DENNISALFA ROMEOALLGAIERALPHEONALPINAALPINEAMCAM GENERALAMWANADOLANCHIANDORIAANFINIAPRILIAARMATRACAROARTEGAASHOK LEYLANDASIA MOTORSASKAMASTON MARTINASTRAAUDIAUDI (FAW)AUDI (SAIC)AUSTINAUSTIN-HEALEYAUTOBIANCHIAUTO UNIONAUTOZAMAUVERLANDAVANTIAVIAAVIA (MISA)AYATSBAHMANBAICBAIC HUANSUBAIC-ORVBAIC WEIWANGBAIYUNBAJAJ TEMPOBAOJUN (SGMW)BAOLONGBARKASBARREIROSBASAKBAUTZBAWBCSBEDFORDBEIJINGBELARUSBENDEBENELLIBENTLEYBERKHOFBERLIETBERTONEBESTURN (FAW)BETABHARATBENZBIMOTABITTERBIZZARRINIBMCBM TRACTORSBMWBMW (BRILLIANCE)BOGDANBOLWELLBONDBORGWARDBOVABRABUSBRANSONBREDAMENARINIBUSBREMACHBRILLIANCEBRISTOLBUCHERBUELLBUESSINGBUGATTIBUICKBUICK (SGM) BYDCADILLACCADILLAC (SGM)CAGIVACALLAWAYC. A.MCARBODIESCARLARKYCARRAROCASE IHCATERHAMCATERPILLARCHAMONIXCHANACHANGANCHANGFENGCHANGHECHECKER CHENGLONGCHERYCHEVROLETCHEVROLET (SGM)CHEVROLET (SGMW)CHRYSLERCHRYSLER (BBDC)CHRYSLER (SOUEAST)CHTC AUTOCIIMOCITROËNCITROËN (DF-PSA)CLAASCMCCOMMERCOWINCUMMINSCUPRADACIADADIDAEDONGDAELIMDAEWOODAFDAIHATSUDAIHATSU (FAW)DAIMLERDALLASDATSUNDAYUNDE LOREANDENNISDERBIDERWAYSDESOTODE TOMASODEUTZ-FAHRDFSKDODGEDODGE (SOUEAST)DONGFENGDONGFENG (DFAC)DONGFENG FENGDUDONGFENG XIAOKANGDONGNAN (SOUEAST)DONKERVOORTDORCENDRDRÖGMÖLLERDSDS (CAPSA)DUCATIEAGLEEBROECMEFFAEFFEDIEICHEREL DETALLEEMGRANDENASAENGLONENRANGERERFEUNOSEVERUSFACFAHRFAPFARGOFAUNFAWFAW (HONGTA)FAW (JILIN)FAW (TIANJIN)FENDTFENGONFENGSHENFENGXINGFERRARIFERRARI AGRIFIATFIATAGRIFIAT (GAC)FIAT (NANJING)FISKERFODAYFODEN TRUCKSFORCEFORDFORD AFRICAFORD ASIA & OCEANIAFORD AUSTRALIAFORD (CHANGAN)FORD (JMC)FORD OTOSANFORD USAFORLANDFORTAFORTHINGFOTONFREIGHTLINERFSOFUQIFUSO (MITSUBISHI)GACGARDNERGASGASGAZGEELYGENESISGEOGILERAGINAFGINETTAGLASGLEAGLEGMCGMEGOLDEN DRAGONGOLDONIGONOWGONOW (GAC)GOVECSGREAT WALLGROZGRUAUGUELDNERGÜLERYÜZGURGELHAFEIHAIMA (FAW )HAIMA (ZHENGZHOU)HANOMAG HENSCHELHANTENGHARLEY-DAVIDSONHATTATHAVALHAWTAIHEIBAOHENGTONGHENSCHELHERCULESHEULIEZHICOMHIGERHILLMANHINDUSTANHINOHMRacingHOBBYCARHOLDENHONDAHONDA (DONGFENG)HONDA (GAC)HONGQIHOREXHSVHUALIHUANGHAIHUASONGHUAYANGHUIZHONGHUMMERHUSABERGHUSQVARNAHYOSUNGHYUNDAIHYUNDAI (BEIJING)HYUNDAI (HUATAI)ICMLIKARUSIMEINBUSINDIGOINFINITIINFINITI (DFAC)INNOCENTIINOKOMINTERNATIONALINTERNATIONAL HARV. IRAN KHODROIRISBUSIRIZARIRMSCHERISDERAISORIVOLTAISUZUISUZU (JIANGXI)ISUZU (QINGLING)IVECOIZHJACJAGUARJAGUAR (CHERY)JAWAJCBJDMCJEEPJEEP (BJC)JEEP ( GAC FCA)JENSENJETTAJIANGNANJIEFANGJIEFANG (FAW)JINBEIJINCHENGJMCJOHN DEEREJONWAYJOYFUN AUTOJOYLONGKAMAKAMAZKAROSAKARRYKARSANKÄSSBOHRERKAVZKAWASAKIKAWEI AUTOKEEWAYKHDKIAKIA (DYK)KING LONGKINGSTARKIOTIKOENIGSEGGKRAMERKREIDLERKTMKUBOTAKYMCOLADALAMBORGHINILANCIALANDINILAND ROVERLAND ROVER (CHERY)LANDWIND (JMC)LAVERDA MOTORCYCLESLAZLDVLEOPAARDLEVCLEXUSLEYLANDLEYLAND DAFLEYLAND-INNOCENTILIAZLIFANLIGIERLINCOLNLINCOLN (CHANGAN)LOBINILORINSERLOTUSLOTUS (YOUNGMAN)LTILUAZLUXGENLYNK & COMACKMAGIRUS-DEUTZMAHINDRAMAHINDRA RENAULTMALAGUTIMANMAPLE (SMA)MARBUSMARCOSMARTIN MOTORSMARUTIMARUTI SUZUKIMASERATIMASSEY FERGUSONMATRAMAXUSMAYBACHMAZMAZDAMAZDA (CHANGAN)MAZDA (FAW)MAZ-MANMBKMCCORMICKMCWMEGAMERCEDES-BENZMERCEDES-BENZ (BBDC)MERCEDES-BENZ (FJDA)MERCURYMETROCABMGMG (NANJING)MG (SAIC)MICROCARMIDDLEBRIDGEMINELLIMINIMITSUBISHIMITSUBISHI (BBDC )MITSUBISHI (BJC)MITSUBISHI (GAC)MITSUBISHI (SOUEAST)MITSUOKAMORGANMORRISMOSKVICHMOTO GUZZIMPM MOTORSMULTICARMV AGUSTAMWMMZNAC IVECO (NAVECO)NAVISTARNAZANDYNEOPLANNEW BAOJUNNEW HOLLANDNISSANNISSAN (DFAC)NISSAN (ZHENGZHOU)NOBLENSUOLDSMOBILEOLTCITOMOPELOPTAREOSCAOTOKARPADANEPAGANIPANOZPANTHERPASQUALIPEGASOPERODUAPEUGEOTPEUGEOT (DF-PSA)PFANZELTPGOPGO MOTORCYCLESPIAGGIOPININFARINAPLAXTONPLYMOUTHPOLARISPOLARSUNPOLESTARPONTIACPORSCHEPREMIERPROTONPUCHPUMAPYEONGHWA (PMC)QOROSRAMRANGERRAVONRAYTON FISSORERELIANTRELYRENAULTRENAULT (DFAC)RENAULT TRUCKSREXRIICHRILEYROEWE ( SAIC)ROLLS-ROYCEROMANITALROVERROYAL ENFIELDRUF SAABSACHSSAFRARSAIPASAMESAMSUNGSANSANTANASAOSATURNSAURERSAVIEMSCANIASCIONSEATSEAZSETRASHAANXISHERCOSHIBAURASHUANGHUANSIMCASINOTRUK (CNHTC)SISUSKODASKODA (SVW)SMARTSOLARISSOLOSOUEASTSOYATSPERANZASPYKERSRTSSANGYONGSTANDARD AUTOMOBILESTANGUELLINISTERLINGSTEYRSUBARUSUZUKISUZUKI (CHANGAN)SUZUKI (CHANGHE)SYMTACTAGAZTALBOTTAMTATATATRATAZZARITD CarsTEMSATERBERG-BENSCHOPTESLATHAIRUNGTIANMATIANQI MEIYATOFASTONGBAOTONGJIAFUTONGTIANTOYOTATOYOTA (FAW)TOYOTA (GAC)TRABANTTRIUMPHTROLIGA BUSTROLLERTVRUAZUD TRUCKSUFOUMMUNIC-SIMCAURALUZ-DAEWOOVALTRAVAN HOOLVAUXHALLVDLVEB FZ. -WERKEVENIRAUTOVENUCIAVESPAVICTORYVISEONVMVOLVOVOLVO ASIAVOLVO BMVOLVO (CHANGAN)VPGVUHLVWVW (FAW) VW (SVW)WANFENGWARTBURGWESTERN STARWESTFIELDWIESMANNWOLSELEYWULINGWULING (SGMW)XINKAIYAGMURYAMAHAYCACOYEMAYUEJINYUGOYULONZAMYADZAROOQZASTAVAZAZZENOS CARSZETORZHONGHUA (BRILLIANCE)ZHONGXING (ZX AUTO)ZINOROZOTYEZUENDAPP
Загрузка…

2
… все модели1007 (KM_), 2005/04 — н/д103, н/д — н/д104, 1972/10 — 1988/06104 купе, 1973/09 — 1988/06106 I (1A, 1C), 1991/ 08 — 1996/04106 II (1A_, 1C_), 1996/04 — 2005/05106 Van I Van Hatchback Van (1S_), 1991/08 — 1996/03106 Van II Van Hatchback Van (1S_), 1996/04 — 2001/03107 ( PM_, PN_), 2005/06 — 2014/05108, 2014/05 — н/д2008 I (CU_), 2013/03 — н/д2008 II (UD_, US_, UY_, UK_), 2019/08 — н/д2008 I Ван (CU_), 2013/03 — н/д 204, 1965/10 — 1977/12204 Перерыв, 1967/01 — 1977/10204 Кабриолет, 1967/01 — 1970/10204 Купе, 1967/07 — 1970/05205 ​​Хэтчбек Ван, 1990/08 — 1997/05205 ​​Хэтчбек Ван, 1983/02 — 1990/0720 I (741A/C), 1983/02 — 1987/10205 I Convertible (741B, 20D), 1986/03 — 1995/11205 II (20A/C), 1987/01 — 2000/12206+ (2L_, 2M_), 2009/01 — 2013/08206 CC (2D), 2000/09 — 2008/12206 хэтчбек (2A/C), 1998/08 — 2012/12206 седан, 2007/03 — n/a206 SW (2E/K), 2002 /07 — фургон n/a206, 1999/04 — 2009/03207 CC (WD_), 2007/02 — 2015/01207 хэтчбек фургон (WA_, WC_), 2006/04 — седан n/a207, 2007/12 — 2014/ 12207 SW фургон-универсал (WK_), 2007/08 — 2012/12207 SW (WK_), 2007/02 — 2013/12207 (WA_, WC_), 2006/02 — 2015/12208 хэтчбек фургон (CR_), 2012/10 — н/д208 I (CA_, CC_), 2012/03 — н/д208 II (UB_, UP_, UW_, UJ_), 2019/06 — н/д3008 MPV (0U_), 2009/05 — 2017/123008 внедорожник (MC_, MR_, MJ_, M4_), 2016/05 — н/д3008 фургон (0U_), 2009/05 — 2017/123008 фургон ( MR_, MC_, MJ_), 2016/05 — н/д301, 2012/11 — н/д304 (_04М_), 1969/10 — 1979/10304 Перерыв (_04D_), 1970/09 — 1980/10304 Кабриолет (_04B_), 1970/03 — 1976/07304 купе (_04C_), 1970/03 — 1975/04305 фургон-универсал (581S), 1982/11 — 1988/12305 I (581A), 1977/10 — 1982/09305 I Break (581D), 1977/10 — 1982/09305 II (581М), 1982/10 — 1990/07305 II Разрыв (581Э), 1982/10 — 1990/07306 (7B, N3, N5), 1993/04 — 2003/10306 Перерыв (7E, N3, N5), 1994/06 — 2002/12306 Кабриолет (7D, N3, N5), 1994/01 — 2002/04306 фургон-универсал (N_, 7_), 1993/07 — 2002/08306 хэтчбек (7A, 7C, N3, N5), 1993/01 — 2003/10306 хэтчбек фургон, 1993/04 — 2001/08307 (3A/ C), 2000/08 — 2012/12307 Break (3E), 2002/03 — 2009/12307 CC (3B), 2003/03 — 2009/06307 SW (3H), 2002/03 — 2009/12307 SW Estate Van ( 3E_, 3H_), 2002/04 — 2009/12308 CC (4B_), 2009/02 — 2015/12308 I (4A_, 4C_), 2007/09- 2016/12308 III (FB_, FH_, FP_, F3_), 2021/07 — н/д308 II (LB_, LP_, LW_, LH_, L3_), 2013/09 — 2021/06308 SW I (4E_, 4H_), 2007/09 — 2014/10308 SW III (FC_, FJ_, FR_, F4_), 2021/07 — n/a308 SW II (LC_, LJ_, LR_, LX_, L4_), 2014/03 — 2021/06309 Хэтчбек Фургон ( 10S, 3S), 1985/10 — 1993/10309 I (10C, 10A), 1985/10 — 1989/12309 II (3C, 3A), 1989/07 — 1993/124007 Фургон (ВУ_, ВВ_), 2007/02 — 2013/034007 (ВУ_, ВВ_), 2007/02 — 2013/034008, 2012/05 — n/a404, 1962/04 — 1971/12404 Кабриолет, 1963/04 — 1968/12405 I (15B), 1987/01 — 1993/12405 I Break (15E), 1987/06 — 1992/08405 I фургон-универсал (15_), 1989/09 — 1992/07405 II (4B) , 1992/01 — 1999/12405 II Break (4E), 1992/08 — 1998/10405 II Estate Van (4E_), 1992/08 — 1995/12406 (8B), 1995/08 — 2005/01406 Break (8E/ F), 1996/10 — 2004/10406 ​​купе (8C), 1997/03 — 2005/02407 (6D_), 2004/02 — 2011/12407 купе (6C_), 2005/10 — н/д407 SW (6E_), 2004/05 — 2011/125008 (0U_, 0E_), 2009/06 — 2017/035008 II (MC_, MJ_, MR_, M4_), 2016/12 — н/д5008 II Фургон (MC_, MJ_), 2016/12 — н/д5008 I Фургон (0U_), 2009 г. /06 — 2017/03504, 1968/01 — 2005/09504 (A_, M_), 1968/07 — 1986/07504 Перерыв (D_, F_), 1971/04 — 1986/07504 Кабриолет, 1974/10 — 1984/08504 Купе, 1974/10 — 1984/08504 пикап, 1990/08 — 1999/10504 пикап (E_), 1980/01 — 1999/12505 (551A), 1979/05 — 1996/10505 Break (551D), 1982/03 — 1995/11508 I (8D_), 2010/11 — 2018/12508 II (FB_, FH_, F3_), 2018/09 — н/д508 SW фургон-универсал (8E_), 2011/11 — н/д508 SW I (8E_) , 2010/11 — 2018/12508 SW II (FC_, FJ_, F4_), 2018/09 — н/д604 (561A_), 1975/09 — 1987/07605 (6B), 1989/06 — 1999/09607 (9D, 9U), 2000/01 — n/a806 (221), 1994/06 — 2002/08806 Фургон (AF_), 1994/06 — 2003/02807 (EB_), 2002/06 — n/a807 Van (EB_), 2002/06 — n/aBIPPER (AA_), 2008/02 — n/aBIPPER TEPEE, 2008/04 — n/aBOXER Bus, 2005 /09 — автобус n/aBOXER (230P), 1994/03 — автобус 2002/04BOXER (244, Z_), 2001/12 — платформа/шасси n/aBOXER, 2006/04 — платформа/шасси n/aBOXER (244), 2001/12 – платформа/шасси n/aBOXER (ZCT_), 1994/03 – фургон 2002/04BOXER, 2006/04 – фургон n/aBOXER (230 л), 1994/03 — 2005/08BOXER Van (244), 2001/12 — н/aBUXY, н/д — н/аCITYSTAR, н/д — н/аELYSEO, н/д — н/дELYSTAR, н/д — н/ aEXPERT (224_), 1995/10 — 2006/12EXPERT Bus (V_), 2016/04 — n/aEXPERT Platform/Chassis, 2007/01 — n/aEXPERT Platform/Chassis (223), 1995/12 — 2006/12EXPERT Platform /Шасси (V_), 2016/09 — н/д EXPERT TEPEE (VF3X_), 2007/01 — н/д EXPERT Van (222), 1995/07 — 2008/03 EXPERT фургон (V_), 2016/04 — n/aEXPERT фургон (VF3A_, VF3U_, VF3X_), 2007/01 — н/аFOX, н/д — н/аГЕОПОЛИС, н/д — н/аИОН, 2010/11 — н/дJ5 Bus (280P), 1981/09 — 1990/09J5 Автобус (290P), 1990/09 — 1994/02J5 Платформа/шасси (280L), 1981/09 — 1990/09J5 Платформа/шасси (290L), 1990/09 — 1994/02J5 Фургон (280L) ), 1981/09 — 1990/09J5 фургон (290л), 1990/09 — 1994/03J7 автобус, 1968/08 — 1980/03J7 платформа/шасси, 1968/08 — 1980/03J7 фургон, 1968/08 — 1980/03J9 Автобус, 1980/03 — 1987/06J9 Платформа/шасси, 1980/03 — 1987/06J9 Фургон, 1980/03 — 1987/06JETFORCE, н/д — н/aKISBEE, н/д — н/аLOOXOR, н/д — н/аLUDIX, н/д — н/аМЕТРОПОЛИС, н/д — н/аМИСТРАЛЬ, н/д — н/дПАРТНЕР Фургоны/минивэны, 2008/04 — н/пПАРТНЕР Фургоны/минивэны (5_, G_), 1996/06 — н/пPARTNER фургон/универсал (K9), 2018/09 — н/пПАРТНЕР фургон (5_, G_), 1996/05 — 2015/12PARTNER ORIGIN фургон/универсал (G_), 2008/07 — 2015 /12PARTNER ORIGIN MPV (G_), 2008/07 — 2013/12PARTNER Платформа/шасси, 2009/01 — н/aPARTNER Платформа/шасси (5_, G_), 1997/03 — 2008/07PARTNER TEPEE, 2008/04 — н/ aRCZ, 2010/03 — 2015/12RIFTER, 2018/09 — н/aSATELIS, н/д — н/aSC, н/д — н/aSCOPER, н/д — н/aSPEEDAKE, н/д — н/aSPEEDFIGHT, н/д — н/aSQUAB, н/д — н/aSUM-UP, н/д — н/aSV, н/д — н/aTKR, н/д — н/aTRAVELLER Bus (V_), 2016/04 — н/дTREKKER, н/д — н/тTWEET, н/д — н/aVIVACITY, н/д — н/aZENITH, н/д — н/д
Загрузка. ..

Змз 514 дизель технический. Кризис среднего возраста

Двигатели ЗМЗ-514 – детище ОАО «ЗМЗ». Это компания, работающая в сфере машиностроения. В нашей стране это крупнейший производитель бензиновых силовых агрегатов. С конвейеров этого завода сходит более 80 вариаций различных двигателей для автомобилей марок УАЗ, ПАЗ и ГАЗ. Компания также производит более 5 тысяч автокомпонентов. Входит в состав синдиката ОАО «Соллерс». Его история началась в 1958.

Специалисты этой компании придумали довольно интересное устройство для двигателей ЗМЗ-514. Это касается и их компонентов, и принципов работы. Отдельного внимания заслуживают и технологии турбонаддува.

Вам будет интересно:

В заявленном материале также представлены самые популярные новинки концерна УАЗ с обозначенными двигателями.

Структура

Двигатели ЗМЗ-514, как правило, имеют в своем составе 12 элементов. Они отражены на диаграмме ниже и пронумерованы соответствующим образом.

Двигатель включает:

Отечественный дизель ЗМЗ-514, отзывы о котором мы рассмотрим далее, представляет собой семейство четырехцилиндровых двигателей с 16 клапанами и четырехтактным режимом работы. Объем силового агрегата составляет 2,24 литра. Изначально двигатели планировалось устанавливать на легкие и коммерческие автомобили производства ГАЗ, однако они получили широкое распространение на автомобилях УАЗ. Рассмотрим его характеристики, особенности и отзывы владельцев.

История создания

Как подтверждают отзывы, дизель ЗМЗ-514 начали разрабатывать в начале 80-х годов прошлого века. Конструкторы создали новый двигатель на базе стандартного для Волги карбюраторного аналога. Опытный образец был построен в 1984 году, после чего прошел технические и полигонные испытания. Указанная модификация получила объем 2,4 литра, степень сжатия составила 20,5 единиц.

В конструкцию входят алюминиевый блок цилиндров, поршни из соответствующего сплава со специальным рельефом, бочкообразные юбки, индикатор загрязнения масляного фильтра, свеча предварительного подогрева, струйное охлаждение поршневой группы. Указанная модель не пошла в широкую серию.

Уже в начале 90-х годов конструкторы Заволжского комбината вернулись к разработке дизеля нового поколения. Основная задача, поставленная перед инженерами, — создать не просто мотор на базе аналога карбюратора, а изготовить агрегат максимально унифицированный с базовым прототипом.

Особенности

С учетом ошибок в первоначальных разработках и стремления гарантировать максимальную унификацию с вариацией 406. 10 диаметр был ограничен 86 миллиметрами на ЗМЗ-514 «двигатель» (дизель). В конструкцию введена сухая тонкостенная гильза в чугунном монолитном блоке. При этом размеры подшипников, как коренных, так и шатунных, не изменились. В результате конструкторы добились максимальной унификации по коленчатому валу и блоку цилиндров. Изначально планировалось наличие турбированного двигателя с охлаждающими воздушными потоками.

Опытный образец под индексом 406.10 был выпущен в конце 1995 года. Специальную малогабаритную насадку для этого «движка» изготовили на заказ на Ярославском заводе ЯЗДА. К тому же ГБЦ решили делать из алюминия, а не из чугуна.

В конце 1999 года была выпущена опытная партия дизелей ЗМЗ-514. УАЗ не первая машина, на которой он появился. Сначала моторы тестировались на Газелях. К сожалению, через год эксплуатации выяснилось, что агрегаты неконкурентоспособны и сложны в обслуживании.

По мнению специалистов, оборудование завода в то время просто не обладало достаточными техническими возможностями для производства мотора с высокими качественными характеристиками. Кроме того, компоненты также вызывали недоверие, поскольку они были произведены разными производителями. В результате серийное производство было свернуто, фактически так и не начав его.

Модернизация

Несмотря на трудности, доработка и совершенствование дизеля ЗМЗ-514 продолжались. Изменена конфигурация БК и ГБЦ с одновременным увеличением их жесткости. Для обеспечения достойной герметизации газового шва установлена ​​многоуровневая металлическая прокладка иностранного производства. Поршневую группу довели до ума специалисты немецкой фирмы Mahle. Также доработкам подверглись цепи ГРМ, шатуны и многие мелкие детали.

В результате начался серийный выпуск обновленных дизелей ЗМЗ-514. УАЗ «Хантер» — первый автомобиль, на который массово устанавливали эти моторы с 2006 года. С 2007 года появились модификации с элементами от Bosch и Common Rail. Модернизированные экземпляры потребляли на десять процентов меньше дизельного топлива и демонстрировали лучшую приемистость на низких оборотах.

О конструкции дизеля ЗМЗ-514

«Охотник» получил четырехтактный двигатель с рядным Г-образным расположением цилиндров и поршневой группой. При верхнем расположении пары распределительных валов вращение обеспечивалось одним коленчатым валом. Силовой агрегат оснащался замкнутым контуром жидкостного охлаждения с принудительным приводом. Детали смазывались комбинированным способом (подача под давлением и разбрызгивание). В обновленном двигателе на каждый цилиндр установили по четыре клапана, при этом воздух охлаждался через интеркулер. Турбина не идеальна, но практична и проста в обслуживании.

Форсунки «Bosch» выполнены в двухпружинном исполнении, позволяют обеспечить предварительную подачу топлива. Среди прочих деталей:

Шатун в сборе

Отзывы о дизеле ЗМЗ-514 свидетельствуют о том, что блок цилиндров выполнен из специального чугуна в виде монолитной конструкции. Картер опущен ниже оси коленчатого вала. Для хладагента между цилиндрами имеются отверстия для потока. Ниже расположены пять основных подшипниковых опор. Картер имеет патрубки для масляного охлаждения поршней.

Головка блока цилиндров изготовлена ​​из литого алюминиевого сплава. В верхней части головки блока цилиндров находится соответствующий механизм, состоящий из приводных рычагов, распределительных валов, гидроопор, впускных и выпускных клапанов. Также в этой части находятся фланцы для соединения впускной трубы и коллектора, термостат, крышка, свечи накаливания, элементы охлаждения и смазки.

Поршни и гильзы

Поршни изготовлены из специального алюминиевого сплава, камера сгорания встроена в головку. Юбка бочкообразной формы снабжена антифрикционным покрытием. Каждый элемент имеет пару компрессионных колец и один маслосъемный аналог.

Стальной шатун изготовлен ковкой, его крышка выточена в сборе, поэтому замена их друг другом не допускается. Демпфер крепится болтами к головке поршня с помощью втулки из смеси стали и бронзы, запрессованной в головку поршня. Коленчатый вал изготовлен из кованой стали, имеет пять подшипников и восемь противовесов. Шейки защищены от износа газовым азотированием или закалкой ТВЧ.

Вкладыши подшипников изготовлены из сплава стали и алюминия, на верхних элементах предусмотрены каналы и отверстия, нижние аналоги гладкие, без углублений. Маховик крепится к задней части фланца коленчатого вала восемью болтами.

Смазка и охлаждение

В отзывах о дизеле ЗМЗ-514 на УАЗ Хантер отмечается, что система смазки двигателя комбинированная и многофункциональная. Все подшипники, детали привода, рычажные механизмы, натяжители смазываются под давлением. Другие трущиеся части двигателя опрыскиваются. Поршни имеют маслоструйное охлаждение. Гидравлические опоры и натяжители работают от подачи масла под давлением. Между БЦ и фильтром установлен односекционный шестеренчатый насос.

Охлаждение — жидкостное закрытого типа с принудительной циркуляцией. Хладагент подается в блок цилиндров, обработанный в термостате твердого наполнения. В системе имеется центробежный насос с одним клапаном, клиновидный ремень, служащий для передачи энергии от шкива коленчатого вала.

ГРМ

Распредвалы (валы) изготовлены из низкоуглеродистой легированной стали. Они стабильно погружаются на глубину 1,3-1,8 миллиметра, предварительно закаливаются. В системе имеется пара распределительных валов (предназначенных для привода впускных и выпускных клапанов). Кулачки разного профиля расположены несимметрично относительно своей оси. Каждый вал оснащен пятью подшипниковыми шейками и вращается в подшипниках, расположенных в алюминиевой головке. Детали закрыты специальными крышками. Распределительные валы приводятся в движение двухступенчатой ​​цепной передачей.

Характеристики в цифрах

Прежде чем изучать отзывы о дизеле ЗМЗ-514, рассмотрим его основные технические параметры:

• рабочий объем (л) — 2,23;
• номинальная мощность (л.с.) — 114;
• скорость (об/мин) — 3500;
• Предельный крутящий момент (Нм) — 216;
• цилиндр диаметром (мм) — 87;
• Ход поршня (мм) — 94;
• компрессия — 19,5;
• Клапанное устройство — пара впускных и два выпускных элемента;
• Расстояние между осями соседних цилиндров (мм) — 106;
• диаметр шатунной/коренной шейки (мм) — 56/62;
• масса двигателя (кг) — 220.

Какой «проходимец» без дизеля? Непонимание. Неудобно ползти по грязи или песку, продираться через лес с бензиновым двигателем. Производитель много лет искал достойную силовую установку для УАЗа. Но все как-то несуразно. Еще одна вещь .

ДЕТИ ГРАНТА

Сначала был польский дизель с наддувом Andoria: 2,4 литра, 86 л.с. — помните? Неплохо, на базе английского двигателя, только дорого. Его бы купили, если бы были запчасти на него. На смену ему в 2005 году пришло наше чудо — дизельный ЗМЗ-514. Здесь и запчасти везде, и недорогие генераторы, стартеры, сцепление, подушки силового агрегата, форсунки, а также развитая сеть СТО. Отлично! Но вот беда, дизель сломался в руках «колхозников».

Немного перегрелся — и голову унес. Раз в неделю не заглянул под днище — распрощался с опорами силового агрегата, подержал высокие обороты — порвал ремень, загнул клапана… Не дай бог прицеп тянуть и грузить посильнее: дизель задавит вкладыши!

Конструкторов не хулю: они решали опущенную сверху задачу построить из бензинового ЗМЗ-406 дизель. И сделать это качественно невозможно. Например, чтобы получить такие же характеристики, как у бензинового двигателя, коленчатый вал придется нагружать в полтора раза больше. Это значит, что нужно увеличить диаметр и длину шейки, иначе вкладыши будут сплющиваться. И было бы неплохо еще увеличить радиус кривошипа, потому что дизель — это моментный двигатель. Но где? Блок уже есть, «колено» тоже. Берите ЗМЗ-514 — полный компромисс.

Такой мотор подошел бы на легковой автомобиль, например, на Ниву, но ребята из Тольятти ищут пару с родословной. Поэтому опытные джиперы, владеющие 514-м, относятся к нему крайне бережно. Снимают даже железную крышу и сиденья, чтобы облегчить жизнь заволжскому дизелю.

СОСЕДСТВО

Однако любители бездорожья не привыкли стонать и стали искать альтернативу дизелю. Ульяновская компания «Дартех» отправила гонцов в соседний Китай, где находится крупное предприятие: она отгружает на внешний и внутренний рынок 500 тысяч лицензионных дизелей в год, в том числе Isuzu.

Заказали образец — 92-сильную наддувную «четверку» F-Diesel 4JB1T. Разобрал, обмерил и признал пригодным для установки на УАЗ. Мы адаптировали все датчики двигателя для работы с приборами управления, отрегулировали подушки силового агрегата и передали чертежи китайцам для изготовления переходной плиты для нашей коробки передач и сцепления.

Дизель прошел испытания уверенно. Проверяли его как в быту, так и в очень суровых условиях — «по мотивам» популярных в Ульяновской губернии трофи-рейдов, в которых надо идти быстро, но по уши по грязи и с лебедкой. На финише он показал время не хуже, чем у боевых машин.

Вслед за «Дартехом» установил небольшую серию УАЗов — от «буханки» до «Патриота» — с такими двигателями.

МЕДЛЕННО, НО УВЕРЕННО

Тестировал машину на ходу. Трудовую историю работяги-дизеля скрыть невозможно. Рычагом коробки передач нужно управлять быстро, чувствовать край тяги на каждом шагу. Но к этому сразу привыкаешь. Темп в городе на уровне, не уступающем автомобилям в столице провинции. На пятой передаче я могу двигаться без напряжения и на шестидесяти, и разгоняться, не щурясь, до ста двадцати. Тянет! Сцепление тугое, но работает плавно, о подгазовке можно забыть. Поэтому маневрировать на парковке с этим дизелем так же просто, как и с автоматической коробкой передач.

В лесу УАЗик как лось. Ломает чащу и идет туда, где страшно ступить.

Мы попали в лес в начале зимы и оказались на незамерзшей тропе. «Пониженную включи — и газ даже крутить не надо», — посоветовал мне товарищ, инженер компании. Страшно: если кувыркнуться без ускорения, то встанем и утонем. Лезть за тросом лебедки в грязную жижу из снега и льда – неприятная перспектива: на ногах сапоги на тонкой подошве. Да деваться некуда — в болото погружаюсь. Сердце останавливается, но быстро отходит. Мотор, сочно похрапывая на двух тысячах, тянет уверенно. Колеса ломают лед, успевают что-то зацепить в грязи, и машина ползет по колее как ни в чем не бывало. Обувь осталась чистой… С бензином так не получится.

СТОИТ ЛИ ЭТО?

В течение года Dartech выпустила более двух десятков автомобилей с двигателями F-Diesel. Жалоб от владельцев не было. Говорят, что даже в Японии, на Хоккайдо, такая машина разъезжает и владелец вполне собой доволен. Цена «УАЗ-Хантер» с китайским двигателем составляет 650 тысяч рублей. Дорогой? Возможно. Ведь заводской УАЗ с бензиновым двигателем стоит всего 400 тысяч, с дизелем — 450 тысяч. При расходе дизельного топлива 8 литров на сотню экономия на топливе окупит переплату в 250 тысяч рублей только за 90 тыс км. Но с бензином не получить тех внедорожных качеств, которые дает дизель.

Блок цилиндров Двигатель ЗМЗ 514 отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.
Каналы охлаждающей жидкости, образующие рубашку охлаждения, выполнены по всей высоте блока, что улучшает охлаждение поршня и снижает деформацию блока от перегрева. Рубашка охлаждения открыта сверху в сторону головки блока.
В картере блока цилиндров ЗМЗ 514 установлены форсунки, предназначенные для охлаждения поршней маслом.

Головка блока цилиндров отлита из алюминиевого сплава. Имеет впускной и выпускной клапаны. На цилиндр приходится четыре клапана: два впускных и два выпускных. Впускные клапаны расположены с правой стороны головки, а выпускные — с левой. Головка блока цилиндров имеет посадочные места для форсунок и свечей накаливания.

Распределительный вал из низкоуглеродистой легированной стали. Кулачки распределительных валов имеют разный профиль, расположены несимметрично относительно своих осей. Задние концы валов маркированы клеймом: на впускном валу — «ВП» вал выпускной — «Вып» … В двигателе на каждый вал приходится пять опорных. Расположены в головке блока цилиндров и закрыты крышками, расточенными за одно целое с головкой, поэтому крышки подшипников распределительных валов невзаимозаменяемы.
Каждый вал снова имеет опорные шейки. Валы вращаются в опорных валах, расположенных в головке блока цилиндров и закрытых крышками, расточенными за одно целое с головкой, поэтому опорные крышки распределительных валов несменные.
Распределительные валы удерживаются от осевых перемещений упорными шайбами, установленными в пазах крышек передних подшипников, и выступающими выступающими частями, входящими в пазы на первых шейках подшипников распределительных валов.

Поршни литые из алюминиевого сплава. На днище поршня отлита маркировка размерной группы диаметра юбки поршня (буквы «А», «В», «У») и нанесена стрелка, необходимая для правильной ориентации поршня при установке в двигателе (стрелка должна быть направлена ​​в сторону переднего конца блока цилиндров). В нижней части юбки поршня выполнено углубление, позволяющее поршню расходиться от сопла охлаждения. В головке поршня имеется три канавки: в две верхние устанавливаются компрессионные кольца, а в нижнюю — маслосъемное. Канавка под верхнее компрессионное кольцо выполнена в армирующей вставке из нирезистивного чугуна. Каждый поршень имеет по три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца чугунные.
Ось отверстия под поршневой палец смещена на 0,5 мм вправо (по ходу движения автомобиля) от средней плоскости поршня.

Вал коленчатый отлит из ковкого чугуна. Вал имеет восемь противовесов. От осевого перемещения удерживается упорными полушайбами, установленными на средней шейке. К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставляется распорная втулка и опорный палец первичного вала коробки передач.

Двигатели ЗМЗ-514 предназначены для установки на автомобили УАЗ с колесной формулой 4х4 полной массой до 3500 кг и эксплуатации при температуре окружающего воздуха от минус 45°С до плюс 40°С, относительной влажности воздуха до 75% при температуре плюс 15°С, запыленности воздуха до 1 г/м 3 , а также в районах, расположенных на высоте до 4000 м над уровнем моря. На данный момент (2016 г. ) в линейке дизельных двигателей ЗМЗ две модели: ЗМЗ-5143.10 с механическим ТНВД и ЗМЗ-51432.10 CRS Система подачи топлива Common Rail Внешний вид двигателя ЗМЗ-5143.10 : Внешний вид двигателя ЗМЗ-51432.10 УСБ История двигателя История дизеля на ЗМЗ началась в 1978 году, когда завод ГАЗ дал ЗМЗ задание на разработку нового семейства двигателей Е403.10 для перспективной Волги. В программу также вошел 2,3-литровый турбодизель с чугунным блоком цилиндров. Расчетная мощность — 80–90 литров. С. Но тогда до дизеля дело не дошло. 402.10. 1982 — 1984 годы выполнены работы по созданию дизеля для легкового автомобиля «Волга» рабочим объемом 2,45 дм3, максимальной мощностью 50 кВт (68 л.с.) при частоте вращения коленчатого вала 4500 мин-1 с минимальной удельной расход 251,6 г/кВтч (185 г/лс-ч). Двигатель был спроектирован с блоком цилиндров из литого под давлением алюминия. Для получения «мягкого» рабочего процесса использовался вихрекамерный процесс горения; для обеспечения надежности цилиндропоршневой группы применялись анкерные штифты, стягивающие головку блока цилиндров, блок цилиндров и коренные подшипники в единый пакет. Поршень изготовлен из алюминиевого сплава со специальным микрорельефом и бочкообразным профилем юбки. Степень сжатия двигателя 20,5, привод топливного насоса от шестерни распределительного вала. В конструкции двигателя были предусмотрены струйное охлаждение поршней, индикатор засорения масляного фильтра и свеча предварительного подогрева. Опытный образец двигателя прошел лабораторные и дорожные испытания, в том числе на автополигоне НАМИ в составе легкового автомобиля ГАЗ-24 «Волга». Однако в связи с принятым в то время Минавтопромом решения о переориентации Ульяновского моторного завода на организацию производства малолитражных дизелей с одновременным освоением дизельной топливной аппаратуры дальнейшая работа на ЗМЗ была прекращена. Двигатель дизельный на базе ЗМЗ 406.10. В 1992 году завод освоил новый бензиновый двигатель ЗМЗ-406.10. Одновременно с внедрением на ковер бензиновых двигателей на их основе начали создавать турбодизели. На основании предварительных проработок и стремления к максимальной унификации с базовым двигателем ЗМЗ-406. 10 было принято решение уменьшить диаметр цилиндров до 86 мм. Это достигалось установкой сухой тонкостенной втулки в чугунный моноблок; при этом удалось сохранить размеры коренных и шатунных подшипников базового двигателя и, соответственно, иметь практически полную унификацию в обработке блока цилиндров и коленчатого вала. Предусмотрено использование турбонаддува и охлаждения наддувочного воздуха В ноябре 1995 года изготовлен и собран первый образец 105-сильного дизеля 406Д.10. Прототип дизельного двигателя ЗМЗ-406Д.10 в Экспериментальном цехе. Декабрь 1995 г.: При проектировании были приняты следующие показатели двигателя: На Ярославском заводе дизельной аппаратуры (ЯЗДА) по техническим требованиям ЗМЗ была разработана и изготовлена ​​малогабаритная многофорсунка топливная форсунка, что позволило решать вопросы отладки рабочего процесса только с отечественными производителями. Дизельный двигатель ЗМЗ-406Д.10 в Опытном цехе УГК: Испытания ЗМЗ-406Д. 10. Апрель 1998 г.: Сечение двигателя ЗМЗ-406Д.10 Внешний вид ЗМЗ-406Д.10 Внешний вид первого ЗМЗ-406Д.10: Для дальнейшей доработки новый двигатель был отправлен в Англию специалистам фирмы «Рикардо». Англичане посоветовали изменить конструкцию ГБЦ, которая была с V-образным расположением клапанов. Головка была переработана: изменена форма камеры сгорания, клапаны поставлены вертикально. В 2002 году двигатель демонстрировался в Москве на Московском автосалоне: Но из-за нестабильного качества комплектующих и технологической сложности обработки деталей на самом заводе к началу 2004 года серийное производство было свернуто. Однако работы по доработке нового двигателя продолжались. Изменилась конструкция головки и блока, вследствие чего увеличилась их жесткость. Для лучшей герметизации газового стыка вместо отечественной гибкой прокладки ГБЦ стали использовать импортный многослойный металл. Доработку и изготовление поршней поручили немецкой фирме Mahle. Изменения, повышающие надежность и срок службы, также коснулись шатунов, цепей ГРМ и ряда мелких деталей. В результате в ноябре 2005 года производство дизелей под индексом ЗМЗ-5143 . Дизайн ЗМЗ-5143 есть та. Головка блока цилиндров изготовлена ​​из алюминиевого сплава. Вертикальные клапаны приводятся в действие двумя распределительными валами через одноплечие роликовые рычаги с игольчатыми подшипниками. Клапанный механизм с немецкими гидравлическими опорами INA. Привод распределительного вала цепной, двухступенчатый, аналог ЗМЗ-406. Однако длина цепей разная, а вместо пластиковых рычагов для натяжения использовалась звездочка, которая в порядке обратной унификации была введена и на бензиновых двигателях. Натяжители цепи гидравлические. Блок цилиндров из специального чугуна. Отливка унифицирована с бензиновым блоком ЗМЗ-406. Диаметр цилиндра 87 мм, ход поршня 94 мм (у бензинового двигателя «406» — 92х86 мм). В картере блока имеются специальные форсунки, через которые поступающее из центральной магистрали масло охлаждает поршни. Коленчатый вал оригинальный, стальной кованый с радиусом кривошипа 47 мм — поковка производства КамАЗ. Вал закален высокочастотной закалкой или азотированием внешней поверхности. Поршень с камерой сгорания в днище из алюминиевого сплава с вставкой из нирезиста под компрессионное кольцо; юбка обработана антифрикционным составом Моликот. Поршневые кольца от Götze. Топливная аппаратура «Bosch». Топливный насос высокого давления с механическим регулятором. Специально для ЗМЗ-514 компания Bosch модифицировала свой распределительный насос типа VE, который теперь развивает максимальное давление 1100 бар и имеет корректоры для наддува и для прогрева двигателя зимой. Топливный насос высокого давления приводится от коленчатого вала зубчатым ремнем ВАЗ 2112, закрытым защитным кожухом. Форсунки Bosch — двухпружинные, допускают предварительный впрыск топлива. Фильтр тонкой очистки топлива с ручным насосом, подогреватель, водоотделитель — «Бошевский», топливопроводы высокого давления — «Гвидо». Турбокомпрессор чешский, производства ČZ-Strakonice AS, также адаптированный Garrett, который имеет более высокий КПД. С 2006 года эти моторы серийно устанавливаются на УАЗ Хантер. В 2007 году ЗМЗ-514 был адаптирован для установки на коммерческие автомобили УАЗ. В 2012 г. освоен выпуск ЗМЗ-51432.10 ЦРС с системой топливоподачи Common Rail, соответствующей экологическим требованиям Евро-4. Эти двигатели устанавливаются на легковые и грузовые автомобили УАЗ Патриот, Хантер, Пикап и Карго. Маркировка двигателя Семейство двигателей ЗМЗ-514.10 представляет собой 4-цилиндровый 16-клапанный дизель рабочим объемом 2,24 л. Обозначение двигателя по CD VDS-описательная часть маркировки Характеристика комплектации и исполнения двигателя Применяемость на автомобиле Полный комплект с ТНВД ВЭ 4/11Ф 2100РВ 514. 1000400 51400 Базовая комплектация в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, без гидроусилителя руля и привода вентилятора. 514.1000400-10 51400А Базовая комплектация в одинарном исполнении с картером сцепления, СРОГ, ГУР, без вентилятора автомобилей ОАО «ГАЗ» 514.1000400-20 51400Б Базовая комплектация в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, с гидроусилителем руля и приводом вентилятора, масляным картером двигателя ЗМЗ-5141, с масляным фильтром уменьшенных размеров. 5141.1000400 514100 Комплектность в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, гидроусилителем руля, кондиционером, без вентилятора. 5143.1000400 514300 Базовая комплектация в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, гидроусилителем руля. 5143.1000400-10 51430А Комплектность в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, гидроусилителем руля, кондиционером. 5143.1000400-20 51430В Комплектность в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, приводом вентилятора и кронштейнами насоса ГУР. 5143.1000400-30 51430С Комплектность в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, приводом вентилятора и кронштейнами ГУР, с измененными по сравнению с базовой комплектацией длинами топливопроводов. 5143.1000400-40 51430Д Комплектность в одинарном исполнении с приводом вентилятора, вакуумным насосом совмещенным с генератором, картером сцепления, СРОГ, гидроусилителем руля УАЗ-315148 «Охотник» 5143.1000400-41 51430Г Комплектность в одинарном исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, гидроусилителем руля, без картера сцепления УАЗ-315148 «Охотник» 5143. 1000400-42 51430Х Комплектность в одинарном исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, патрубком для подключения автономного отопителя-отопителя, ГУР, без картера сцепления УАЗ-296608 5143.1000400-50 51430Е Комплектация в одинарном исполнении с ТНВД ВЭ 4/11Ф 2100РВ, приводом вентилятора и кронштейнами насоса ГУР, без ТНВД, с перепускным клапаном на фильтре тонкой очистки топлива. 5143.1000400-80 51430Л Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, охладителем рециркуляции ОГ, гидроусилителем руля, без картера сцепления 5143.1000400-81 51430М Комплектность в одинарном исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, охладителем рециркуляции ОГ, патрубком для подключения автономного отопителя-отопителя, гидроусилителем руля, без картера сцепления УАЗ-315148 «Охотник» экологический класс 3 5143. 1000400-43 51430Р Комплектность в одинарном исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, патрубком для подключения автономного отопителя-отопителя, гидроусилителем руля, без картера сцепления, без СРОГ УАЗ-315108 «Охотник» для МО) 5143.1000400-60 51430С Комплектность в одинарном исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, патрубком для подключения автономного отопителя-отопителя, картером сцепления, малогабаритным масляным фильтром, гидроусилителем руля, без СРОГ УАЗ-396218 («Буханка» — внедорожный санитарный автомобиль Минобороны) Комплект дизельных двигателей ЗМЗ-51432 для автомобилей УАЗ экологического класса 4 (Евро4) 51432.1000400 51432А Без картера сцепления для коробки передач DYMOS; компрессор кондиционера SANDEN; насос ГУР Delphi; генератор 120А 51432. 1000400-01 51432Б Без картера сцепления для коробки передач DYMOS; компрессор кондиционера SANDEN; насос ГУР Delphi; генератор 120А; патрубок 40624.1148010 для подключения автономного отопителя. УАЗ-31638 «Патриот», УАЗ-31648 «Патриот Спорт», УАЗ-23638 «Пикап», УАЗ-23608 «Грузовой» 51432.1000400-10 51432С Без картера сцепления для коробки передач DYMOS; насос ГУР Delphi; генератор 80 А или 90 А. УАЗ-31638 «Патриот», УАЗ-31648 «Патриот Спорт», УАЗ-23638 «Пикап», УАЗ-23608 «Грузовой» 51432.1000400-20 51432D Без картера сцепления для коробки передач DYMOS; насос гидроусилителя руля; генератор 80 А или 90 А. УАЗ-315148 «Охотник» 51432.1000400-21 51432Е Без картера сцепления для коробки передач DYMOS; насос гидроусилителя руля; генератор 80 А или 90 А; патрубок 40624.1148010 для подключения автономного отопителя. Posted inДвигатель Copyright 2021 Негосударственное частное образовательное учреждение Учебный технический Центр «Светофор». Все права защищены
