Ремонт шатунно-поршневой группы на автомобиле ВАЗ-21213, ВАЗ-21214

Как заменить поршня и кольца на автомобиле Нива ВАЗ-21213, ВАЗ-21214

При необходимости демонтаж ШПГ двигателя можно выполнить на автомобиле, не снимая двигатель. Работу проводим на смотровой канаве или подъемнике.

Снимаем поддон картера двигателя (см. Замена прокладки поддона картера двигателя на автомобиле ВАЗ-21213, ВАЗ-21214).

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ).

Молотком с пластмассовым бойком (или молотком с бойком из мягкого металла) наносим легкие удары по боковым поверхностям крышки, чтобы ослабить ее посадку на шатунных болтах.

Снимаем крышку шатуна

Сдвигаем шатун вверх

Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем шатун вверх до выхода поршня из цилиндра и вынимаем поршень с шатуном в сборе.

Аналогично демонтируем поршни с шатунами других цилиндров

Зажимаем шатун в тиски с накладками губок из мягкого металла.

Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца и снимаем верхнее компрессионное кольцо.

Таким же образом снимаем нижнее компрессионное кольцо

Извлекаем два диска масляного кольца.

Снимаем расширитель маслосъемного кольца.

Для снятия поршня с шатуна поддеваем отверткой стопорное кольцо поршневого пальца и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо пальца.

Сдвинув поршневой палец, извлекаем его из отверстия в поршне.

Снимаем поршень с верхней головки шатуна.

Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы.

Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр

1. Очистите от нагара днище поршня шабером (можно изготовить из старого напильника).

2. Очистите от нагара канавки под поршневые кольца, обломком старого компрессионного кольца, вращая его.

3. Осмотрите поршни, шатуны, крышки: на них не должно быть трещин.

4. Осмотрите вкладыши. Если на рабочей поверхности обнаружите риски, задиры и отслоения антифрикционного слоя, замените вкладыши новыми.

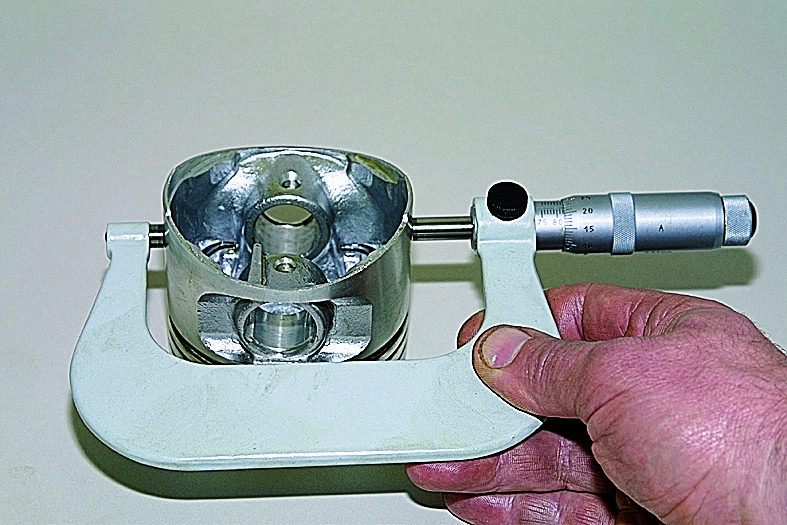

Измерьте диаметр поршней в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 52,4 мм от днища поршня.

По результатам замеров определите зазор между поршнем и цилиндром и при необходимости подберите новые поршни к цилиндрам.

Расчетный зазор между поршнем и цилиндром (для новых деталей) составляет 0,05–0,07 мм.

Его определяют промером цилиндров и поршней и обеспечивают установкой поршней того же класса, что и цилиндры.

Максимально допустимый зазор (при износе деталей) 0,15 мм.

Если у двигателя, бывшего в эксплуатации, зазор превышает 0,15 мм, необходимо подобрать поршни к цилиндрам: зазор должен быть максимально приближен к расчетному.

Вставьте смазанный моторным маслом палец в отверстие бобышки поршня.

Палец свободно вращается в бобышках поршня и в верхней головке шатуна.

По наружному диаметру пальцы делятся на три категории через 0,004 мм.

Категория указывается краской на торце пальца:

1-я (синяя метка) – 21,982–21,986 мм;

2-я (зеленая метка) – 21,986–21,990;

3-я (красная метка) – 21,990–21,994.

Палец должен плотно, но без заедания входить в отверстия бобышки и шатуна от усилия большого пальца.

Поверните поршень осью пальца вертикально.

Палец не должен выпадать из бобышки.

Выпадающий из бобышки палец замените другим, следующей категории.

Если в поршне палец третьей категории, замените поршень с пальцем.

Проверьте плоским щупом зазор по высоте между канавками в поршне и кольцами, вставляя кольцо в соответствующую канавку

Номинальный (расчетный) зазор составляет:

– для верхнего (первого) компрессионного кольца 0,04–0,07 мм;

– для второго компрессионного кольца 0,03–0,06 мм;

– для маслосъемного кольца 0,02–0,05 мм.

Предельно допустимые зазоры при износе – 0,15 мм.

Проверьте плоским щупом зазор в замке колец, установив кольцо в цилиндр на глубину около 50 мм.

Чтобы установить кольцо без перекоса, продвиньте кольцо вглубь цилиндра поршнем

Зазор должен составлять 0,25–0,45 мм для всех новых колец.

Предельно допустимый при износе зазор – 1,0 мм. Если зазор недостаточный, спилите стыковые поверхности кольца.

Если зазор превышает допустимый, замените кольцо.

Поршни к цилиндрам подбираются по классам.

Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера).

Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище

При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца. (Не путать со сборкой ШПГ на классике, где применяется подогрев шатуна при запрессовке поршневого пальца!).

Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала.

Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна.

Усилием руки протолкните смазанный моторным маслом палец в отверстия поршня и шатуна

Если нужно заменить поршня, то нужно проверить массу поршней.

Вес поршней не должен отличаться друг от друга более чем на ± 2,5 г.

Можно подогнать их по массе удалением металла в показанном месте с обеих сторон поршня.

Глубина снятия металла не должна превышать 4,5 мм, считая от номинальной высоты поршня 59,4 мм.

По ширине съем металла ограничивается диаметром 70,5 мм.

Измерьте нутромером внутренний диаметр Dв посадочного места шатуна в сборе с крышкой.

Перед измерением нужно затянуть гайки шатунных болтов моментом 43,32-53,51 Нм (4,42-5,4 кгс·м)

Вставьте в проточки бобышек поршня стопорные кольца и дополнительно смажьте палец моторным маслом через отверстия в бобышках поршня.

Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня.

Набором плоских щупов проверяем зазор в замке поршневого кольца.

Смазываем моторным маслом канавки на поршнях. Устанавливаем на поршни кольца.

Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх. Кольца должны проворачиваться в канавках свободно без заеданий. Располагаем кольца следующим образом:

— замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;

— замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;

— замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).

Проверка на деформацию шатуна

Перед установкой собранной шатунно-поршневой группы на двигатель, нужно проверить параллельность осей группы специальным прибором или подобным, показанным на рисунке.

Для проверки нижнюю головку шатуна (без вкладышей) центрируйте на выдвижных ножах 2, а на днище поршня установите калибр 4.

Набором щупов проверьте зазор между вертикальной плитой приспособления и вертикальной плоскостью калибра на расстоянии 125 мм от угла или верхнего конца калибра (в зависимости от того, чем он касается плиты — углом или верхним концом).

Зазор не должен превышать 0,4 мм. Если зазор больше — замените шатун.

Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку и, стягивая оправку, сжимаем поршневые кольца.

Устанавливаем поршень с шатуном в цилиндр. Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр.

При установке крышки шатуна номер на шатуне и крышке должен совпадать и располагаться с одной стороны шатуна.

Вставьте шатунные болты (если их вынимали) и вкладыши в шатуны, совместив установочный усик с выемкой на шатуне.

Гайки крепления шатуна затягиваем моментом 43,32-53,51 Нм (4,42-5,4 кгс·м)

Собираем все детали и узлы в последовательности обратной разборке.
