Установка кнопки Старт-Стоп вместо замка зажигания (принцип работы, схема подключения, ошибки)

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Содержание статьи:

• 1 Принцип работы кнопки Start/Stop
  • 1.1 Плюсы и минусы устройства в автомобиле
• 2 Как самому установить кнопку вместо замка зажигания с алиэкспресс
  • 2.1 Что входит в комплект поставки, инструменты и расходники
  • 2.2 Схема подключения
  • 2.3 Как правильно подключить устройство
  • 2.4 Видео по подключению кнопки Старт-Стоп
• 3 Проблемы безключевой системы запуска авто
  • 3.1 Как разблокировать руль
  • 3.2 Как обойти штатный иммобилайзер

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

Принцип работы кнопки Start/Stop

Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы.

Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:

• отключение сигнализации;
• нажатие на тормозную педаль;
• нажатие заветной кнопки.

Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.

Читайте также: Почему не загорается лампа давления масла при включении зажигания

Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.

Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.

Плюсы и минусы устройства в автомобиле

По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».

Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.

Итак, наличие представленной системы позволяет:

• упростить процедуру запуска двигателя;
• повысить комфортабельность;
• усовершенствовать противоугонную систему автомобиля;
• сэкономить время.

Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.

К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.

В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

• четырехконтактные реле;
• соединительные провода;
• диод;
• собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы. На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы.

Статья по теме: Почему перестал работать парктроник (причины, диагностика, ремонт)

Алгоритм монтажа предполагает следующие действия:

• плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
• разрешающий «+» реле также подключается к АКБ;
• минусовой вывод монтируется на массу авто;
• управляющие контакты нагрузочного реле подключаются к 12V;
• управляющий минусовой вывод подключается к соответствующему выводу кнопки;
• разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации. данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них.

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов. Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству.

Это интересно: Почему течет масло из двигателя, как найти и устранить протечку

Итак, комплектность поставки предполагает наличие:

1. самой кнопки «старт-стоп»;
2. управляющего модуля;
3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

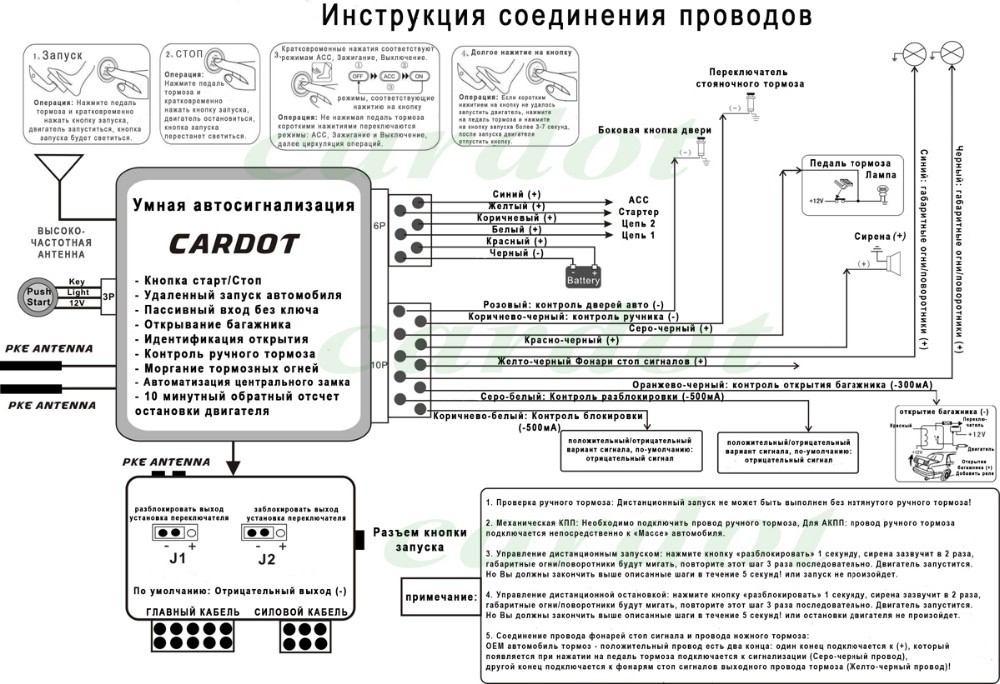

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой.

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

К сведению: Что такое двойное сцепление в автомобиле (устройство и принцип работы)

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

• демонтировать замок зажигания;
• снять механизм блокировки руля;
• отсоединить подводные вывода;
• демонтировать антенну иммобилайзера;
• установить кнопку в наиболее приемлемое для себя место;
• подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Проблемы безключевой системы запуска авто

Как уже отмечалось ранее, использование подобной системы бывает сопряжено с рядом проблем. Большая часть из них вызывает неудобства лишь при отсутствии определенных навыков использования представленной системы.

Сюда можно отнести:

• необходимость манипуляций с педалью тормоза;
• несогласованную работу системы при наличии функции «автозапуск».

Как разблокировать руль

Еще одна немаловажная проблема, с которой нередко сталкиваются автолюбители, оснастившие свою машину подобной системой – разблокировка руля. Конечно же в крайнем случае можно прибегнуть к варварскому способу и избавиться от блокировки с помощью нехитрых манипуляций монтажкой и иного инструмента.

По теме: Как проверить электронную педаль газа и починить при необходимости

Решить эту проблему можно следующим образом:

1. Первый вариант предполагает сделать дубликат ключа зажигания, отпилить верхнюю часть, а отрезок вставить в замок и повернуть ключ в положение 2, что значит руль разблокирован.
2. Второй способ подразумевает под собой полный демонтаж замка зажигания, кстати, в получившееся отверстие можно будет вмонтировать саму кнопку старт-стоп.

Но, все же куда проще воспользоваться услугами профессионалов. Дело в том, что деблокировать руль самостоятельно удаётся не всегда, ввиду особенностей конкретного автомобиля. Поэтому в данном случае лучше всего обратиться к специалистам.

Как обойти штатный иммобилайзер

При установке кнопки «старт-стоп» может возникнуть еще одна проблема – обход штатного иммобилайзера. При наличии подобной загвоздки, как правило, прибегают к использованию специальных обходчиков.

Наиболее распространенные среди них представлены следующими фирмами:

• RFID;
• VATS;
• Starline.

Если у вас был опыт установки подобной кнопки запуска в авто, обязательно поделитесь опытом в комментариях ниже.

Кнопка старт-стоп с запуском автомобиля

Особенности:

• Полностью заменяет любые замки зажигания
• Пуск двигателя одним нажатием
• Совместима со всеми автомобилями 12V
• Относительно простая установка
• Подключаемая функция дистанционного автозапуска
• Все необходимое в комплекте
• Высокое качество изготовления

Если вы хотите решить проблему возможной поломки замка зажигания и обезопасить себя на будущее от подобных неисправностей. Одно название говорит о том, что кнопка работает за секунды и навсегда избавит вас от возможности идти пешком. Кнопка старт-стоп двигателя запускает машину через секунду, необходимо лишь едва нажать на нее. Огромным плюсом в этом продукте является то, что больше не обязательно носить с собой ключ от замка зажигания, возвращаться домой, если вы его забыли! Но при этом, система запуска двигателя с кнопки работает только в случае открытия автомобиля владельцем, для этого установлена система безопасности. В комплектацию входит: необходимые провода питания для основного блока, провода для активации и запуска, блок управления, сама кнопка запуска, подробные инструкции.

Как пользоваться?

Для того чтобы запустить автомобиль: надавите на педаль тормоза и затем на кнопку, после того как у кнопки высветится подсветка букв оранжево-красным светом, начинайте движение. Чтобы выключить двигатель, проделайте тоже самое: нажмите на тормоз, удерживайте кнопку пока она не погаснет и двигатель не перестанет работать. Чтобы вывести машину в режим работы «зажигание включено», необходимо проделать те же действия, но не удерживая педаль тормоза.

Установка и подключение.

Кнопка старт-стоп с запуском автомобиля можно установить в машину любой модели, как вместо замка зажигания, вмонтировав на это место, либо вы можете вывести кнопку на приборную панель. Обязательно перед установкой проверьте будет ли вам удобно месторасположение кнопки, не будет ли что-то мешать свободному доступу к ней. Кроме того, обязательно установите функцию запрет старта, который включается вместе с вашей сигнализацией.

Также наша кнопка обладает важным и неоспоримым преимуществом. Благодаря тонкому дизайну и лепестковым креплениям ее можно без труда поставить не только в любое место приборной панели, но и установить прямо поверх замка зажигания без его демонтажа.

Как пользоваться кнопкой запуска:

1. Снимаете автомобиль с сигнализации и садитесь в машину. Выжимаете педаль тормоза и нажимаете кнопку запуска один раз — двигатель запустится в течение 0,5 — 1,5 секунд работы стартера. Светодиодный индикатор на кнопке загорится. В холодное время года кнопку необходимо держать нажатой в течение нескольких секунд до фактического запуска двигателя.
2. Для того, чтобы заглушить двигатель, точно также при выжатой педали тормоза один раз нажмите на кнопку — двигатель заглохнет. Световой индикатор кнопки погаснет.
3. Переключение между режимами ACC-ON-OFF производится без нажатия на педаль тормоза. При однократном нажатии на кнопку включается режим АСС. Повторное нажатие включает режим ON — зажигание включено. Еще одно нажатие отключает режимы ACC и ON, т.е. происходит переход в режим OFF — отключено.

Функция автозапуска (дистанционный запуск)

Автозапуск в кнопке системе старт-стоп реализован просто и гениально. Для его функционирования достаточно, чтобы автомобиль был оснащен центральным замком с дистанционным открытием или сигнализацией. Чтобы автомобиль завелся, необходимо, соблюсти 2 условия: коробка передач должна находится в нейтральном положении и ручник в поднятом. При четырехкратном нажатии на кнопку открытия двери на брелке сигнализации (дистанционного ключа) автомобиль заведется.

Функции системы Start Stop. Что вы получаете?

• Запуск двигателя автомобиля легким нажатием кнопки.
• Теперь можно не носить с собой ключи от замка зажигания.
• Защита от угона — если автомобиль был открыт не при помощи ключа, то кнопка запуска работать не будет.
• Тонкий стильный корпус кнопки, мягкое нажатие.
• Установка в любом месте автомобиля.
• Совместимость кнопки с иммобилайзером и сигнализацией.
• При движении автомобиля кнопка блокируется, исключая ее случайное нажатие.

Комплектация:

• Блок управления
• Кнопка start-stop с подсветкой
• Крепление кнопки старт-стоп
• Два шлейфа проводов для подключения системы
• Инструкция на английском языке.

Размеры для установки:

• Диаметр металлической части кнопки — 40 мм.
• Диаметр резиновой накладки на кнопку — 51 мм.
• Длина проводки от кнопки до блока — 1100 мм.
• Длина силовых проводов до замка зажигания — 500 мм.
• Размеры блока управления — 88/88/30 мм.

Подключение кнопки старт стоп:

Для базовой работы системы при подключении достаточно произвести следующее

1. Красный толстый провод — «+» аккумулятора
2. Черный толстый — «-» аккумулятора (масса)
3. Синий толстый — «+» АСС (магнитофон, прикуриватель)
4. Белый толстый — «+» 1-ая линия приборов (катушка зажигания,бензонасос)
5. Коричневый толстый — «+» 2-ая линия приборов (стеклоподъемники, дворники)
6. Желтый — «+» на лягушку педали тормоза.
7. Кнопка работает от напряжения в сети не более 12 Вольт

Цвет проводов может различаться в зависимости от партии — смотрите прилагаемую в комплекте инструкцию. Описание подключения функций автозапуска и систем защиты находится там же. Если имеется штатный иммобилайзер автомобиля, то его нужно перенести или отключить.

Рекомендуем производить подключение в авторизованных сервисных центрах. При проблемах, возникших из-за неправильного подключения производитель ответственности не несет.

Гарантия на данный товар 1 год от момента вручения клиенту.

Как установить зажигание с кнопки на старый автомобиль

Сегодня большинство новых автомобилей оснащаются системой запуска с кнопки, которая полностью устраняет необходимость поворачивать традиционный ключ для запуска автомобиля. Кнопочный запуск добавляет удобства и безопасности, поскольку брелок должен находиться внутри автомобиля, чтобы водитель мог его завести. Но что делать, если вы хотите установить кнопочное зажигание на старую машину?

Зачем вам в автомобиле зажигание с кнопки?

A Lexus NX кнопка запуска | Wikimedia Commons

Кнопочный запуск добавит некоторые новые технологии вашему стареющему автомобилю. Но, прежде всего, это также даст вам возможность оставить ключ в сумочке или кармане, и вам не придется ничего рыться, чтобы найти его. Вместо этого, переведя свой автомобиль на кнопочное зажигание, вы сможете заводить автомобиль, пока находитесь в пределах определенной близости, с помощью низкочастотного передатчика.

Сколько стоит перевести Ваш автомобиль на кнопочное зажигание?

Переоборудование вашего старого автомобиля на зажигание с кнопочным пуском обойдется относительно дешево, если вы сделаете это самостоятельно. По словам Vehicle Jack, большинство комплектов для запуска с помощью кнопки, представленных в настоящее время на рынке, будут стоить от 25 до 150 долларов в зависимости от типа комплекта, который вы используете. Если вы предпочитаете, чтобы комплект для вас устанавливал профессионал, то вы можете рассчитывать на оплату около 100 долларов или больше в зависимости от ставок на рабочую силу в магазине.

Установка кнопочного пускового комплекта

Кнопочный пусковой комплект | Амазонка

Установка кнопочного пускателя не слишком сложна, если у вас есть соответствующие инструменты. Обязательно следуйте инструкциям, прилагаемым к комплекту, так как разные комплекты имеют разные процедуры установки. Большинство инструментов, которые вам понадобятся для установки любого комплекта, включают:

• Мультиметр
• Инструмент для зачистки проводов
• Паяльник
• Изолента
• Гаечный ключ на 10 мм
• Отвертка. список общих шагов, отмеченных Автомобильным Джеком:
  1. Снимите кожух рулевой колонки
  2. С помощью мультиметра проверьте напряжение жгута зажигания, подключив правый штырь к жгуту, а левый к точке заземления. Поверните ключ в замке зажигания, чтобы проверить напряжение.
  3. Отметьте все провода зажигания, с которыми вам нужно работать, используя прилагаемую электрическую схему. Заведите машину и отметьте напряжение на мультиметре.
  4. Отсоедините отрицательную клемму аккумуляторной батареи с помощью ключа на 10 мм.
  5. Снимите часть изоляции с проводов с помощью инструмента для зачистки проводов.
  6. Используйте инструкции из комплекта, чтобы найти и подключить соответствующие провода из комплекта к проводам зажигания автомобиля.
  7. Найдите провод выключателя тормоза и подключите к нему кольцевой транспондер, чтобы завершить соединение.
  8. Соедините обе системы с транспондером.
  9. Обязательно проверьте правильность работы системы зажигания.
  10. Установите кожух рулевой колонки и провода на свои места.

  Кнопочная система запуска удобна, но имеет свои недостатки

  Кнопочное зажигание в Fisker Karma | Wikimedia Commons

  Хотя этот процесс относительно прост, если вы привыкли работать с проводкой, вы должны иметь в виду, что установка кнопки запуска в вашем автомобиле имеет свои недостатки. Во-первых, если вы потеряете брелок, то вы не сможете сесть в машину и вам придется обращаться за помощью к специалистам. Кроме того, если в самом брелке разрядился аккумулятор, вам необходимо заменить его, прежде чем вы сможете снова завести автомобиль.

  Если ни одного из этих недостатков недостаточно, чтобы удержать вас от установки кнопочной системы запуска в вашем автомобиле, тогда вы можете насладиться новой технологией, которую она предлагает. Кроме того, вам больше не придется беспокоиться о поиске ключей от машины в сумочке или кармане.

  СВЯЗАННЫЕ С: Что делает кнопка «Удержание тормоза» в автомобиле?

   Связанный URL-адрес сообщения:

  Внедрение дистанционного запуска в автомобиль с автоматическим запуском: возможно ли это?

  Можно ли поставить дистанционный стартер на авто с принудительным запуском? Ответ звучный, да!

  В течение многих лет водители согревались, полагаясь на свои дистанционные пусковые устройства Compustar для запуска своих автомобилей в любую погоду. Удаленный стартер Compustar — это фантастическое дополнение к вашему легковому или грузовому автомобилю.

  В этой статье мы рассмотрим , как вы можете использовать дистанционный стартер на своем автомобиле с автоматическим запуском , и ошибки, которых вы можете избежать при покупке, чтобы не попасть в затруднительное положение.



  Как работает бесключевое зажигание?

  Системы зажигания без ключа удобны и, будучи когда-то роскошью, теперь доступны на большинстве новых автомобилей. Система зажигания без ключа впервые появилась в конце 1990-х — начале 2000-х годов. И, как и многие дополнительные функции, они были доступны только для таких роскошных брендов, как Cadillac и Mercedes.

  Система без ключа работает с помощью брелка, который вы держите в сумочке, кармане или в любом другом месте рядом с автомобилем, когда вы будете готовы его завести.

  Брелок излучает низкочастотный сигнал и отправляет его на бортовой компьютер. Когда вы нажимаете кнопку запуска в автомобиле, компьютер подтверждает сигнал и запускает двигатель.

  В дополнение к бесключевому зажиганию, эти системы обычно также оснащены бесключевым доступом.

  Системы зажигания без ключа особенно удобны для водителей с ограниченными возможностями, например, страдающими артритом, из-за которых трудно держать и поворачивать ключ.

  Хотя эти системы еще не считаются стандартными функциями, они доступны на большинстве автомобилей в качестве опции.



  Итак, как установить дистанционный стартер в автомобиль с системой запуска?

  Поскольку автомобили с технологией «нажми и запусти» становятся все более и более популярными, вы можете задаться вопросом, можно ли добавить дополнительный дистанционный стартер в вашу систему зажигания без ключа, если он не был установлен на заводе.

  Хорошая новость: да, вы можете это сделать . Плохая новость заключается в том, что установка одной из этих систем сложнее, чем установка автомобиля, в котором до сих пор используется ключевое зажигание.



  Выбор правильно интегрированной системы

  Для достижения наилучших результатов вам необходимо приобрести высококачественную систему дистанционного запуска, совместимую с вашим автомобилем. Хотя эти устройства могут быть дорогими, лучше потратить деньги на то, что будет работать, а не на то, что вызовет у вас проблемы.

  Также:

  При установке этих систем необходимо правильно выполнить электрические соединения и проложить провода безопасно и надежно, чтобы ничего не отсоединилось.

  Если вы не умеете обращаться с инструментами или плохо разбираетесь в электрических системах, лучше всего доверить установку стартера профессионалу.



  Как это будет работать?

  Один из вопросов, который задают многие люди, заключается в том, будет ли их система пуска нажатием работать так же, как после установки дистанционного пускателя. И ответ в том, что машина должна работать одинаково, и вы не должны замечать никакой разницы.

  Однако, в зависимости от выбранной вами системы, вы можете заметить некоторые различия в том, как вы взаимодействуете с автомобилем. Например, в некоторых случаях пользователю может потребоваться использовать кнопку на стартере, которая разблокирует автомобиль, если вы запустите его с помощью пульта дистанционного управления.

  Кроме того, в зависимости от модели двигатель автомобиля может выключиться, когда вы открываете дверь, чтобы сесть в него. Просто включите двигатель с помощью системы запуска и двигайтесь так, как вы бы это сделали.

  В большинстве случаев вы не заметите никаких изменений в том, как вы взаимодействуете с автомобилем или управляете им.



  Ошибки, которых следует избегать при покупке устройства дистанционного пуска

  Мир устройств дистанционного пуска огромен, существует множество марок и функций, из которых можно выбирать. И с таким большим выбором легко ошибиться при покупке устройства.

  Вот самые распространенные ошибки, которые совершают люди, и как их избежать.

  Диапазон в зависимости от мощности передатчика

  При покупке дистанционного пускателя вы увидите на упаковке указание диапазона, в котором работает пускатель. Вы часто будете видеть такие числа, как «дальность 500 футов» или «дальность 1000 футов». Помните, что производители должны указывать эти размеры на упаковке, но это неточные цифры.

  В идеальных условиях да, вы должны получить указанный диапазон. Но они часто не учитывают радиочастотные помехи, стены или другие препятствия.

  Возможно, вам никогда не придется заводить машину с расстояния 1000 футов, но вы захотите завести ее внутри здания. Вот здесь и появляется мощность передатчика, и почему в большинстве случаев она более критична, чем дальность.

  Ищите дистанционный пускатель с большой мощностью передачи и не зацикливайтесь на дальности.

  Получение дешевой системы

  Вы можете получить дистанционный запуск всего за 79,99 долларов США, который поставляется со ссылкой на видео на YouTube или DVD-диск, показывающий, как установить удаленный запуск самостоятельно, потому что это не слишком сложно, если учесть себя немного удобно.

  Поскольку большинство людей не знают, какой бренд дистанционного пускателя является самым качественным, рекомендуется внимательно прочитать отзывы и не бояться поговорить с продавцом, чтобы убедиться, что вы получите тот, который наиболее совместим с вашим автомобилем.
