Замена топливного фильтра дизельного автомобиля

Легковой дизельный автомобиль среди наших автолюбителей занял прочную позицию надежной, экономичной и мощной машины. Эксплуатируя автомобиль с дизельным двигателем, автолюбитель обязательно проводит плановое ТО. По сравнению с бензиновым автомобилем, набор запасных частей увеличился на одну позицию. К стандартному набору, состоящему из воздушного, масляного и салонного фильтров, добавиться топливный фильтр!

Топливный фильтр дизельного автомобиля. Как работает, зачем нужен, функции

Пренебрегать заменой топливного фильтра дизельного автомобиля не стоит. Дело все в том, что современная топливная аппаратура дизельного двигателя, очень требовательна к качеству топлива. Малейший сбой в системе очистки топлива может привести к дорогостоящему ремонту. А стоимость фильтра и работы по его замене несоизмерима с дорогостоящим ремонтом топливной аппаратуры.

Дизельная топливная аппаратура имеет серьезное отличие от бензиновой. Дело в том, что на дизельном двигателе установлено три фильтра. Два обычно находятся в баке, третий обычно устанавливается на топливной линии в свободном доступе. Именно этот фильтр меняют при регламентном ТО. Такое решение обусловлено его функционалом. Так как на данный фильтр  устанавливается датчик воды, пробка слива и система подогрева.Функция данного фильтра: удаления взвесей, отложений, фракций, воды и механических частиц, содержащихся в топливе.

Нужна ли плановая замена топливного фильтра?

Любой производитель  дизельного автомобиля, четко регламентирует сроки замены топливного фильтра тонкой очистки. Как писалось выше, от качества очистки топлива, напрямую зависят срок службы и надежность работы топливной аппаратуры. К сожалению, качество топлива пока оставляет желать лучшего и автовладельцу не стоит пренебрегать периодической инспекцией состояния фильтра. А в случае малейшего подозрение о его неисправности, лучше его заменить.

Причины неисправностей топливного фильтра дизельного автомобиля

Основной неисправностью топливного фильтра является его сниженная пропускная способность, простым языком, он забивается.

• Симптоматика выражается следующим образом:
• Увеличивается расход топлива
• На подъеме автомобиль может начать резко дергаться
• Уменьшается тяга двигателя
• Двигатель троит
• Провалы в работе двигателя при увеличении оборотов

Причин, влияющих, на работу топливного фильтра может быть много. Остановимся на основных:

• Скопление пыли и грязи в результате различных химических соединений дизельного топлива с воздухом и металлом.
• Коррозия, возникающая из-за конденсации воды.
• Смолянистые отложения.
• Кристаллизация воды в топливе при низких температурах.
• Использование некачественного либо не подходящего по сезону топлива.

Все выше перечисленное, вызывает сбои в работе топливной системы двигателя, единственным правильным решением будет замена топливного фильтра.

Технология замены топливного фильтра дизельного автомобиля

Сама по себе технология замены топливного фильтра не сложная. Главное правильно соблюдать последовательность действий и не нарушать технику безопасности.

Демонтаж:

1. В зависимости от производителя и модели автомобиля установить местонахождение фильтра.

   2. Отсоединить топливопроводы и электрические соединения датчика воды и подогрева.

3. По возможности, обеспечив безопасность процедуры, удалить остатки топлива.

4. Демонтировать старый фильтр.

Монтаж:

Производить в обратном порядке

Важно: при сборке обеспечить наличия топлива в фильтре. Это позволит исключить завоздушивания системы.

Небольшой, лайфхак от компании LIQUI MOLY, при замене топливного фильтра.

Дело в том, что при замене очень важно обеспечить наличие топлива в топливной системе и фильтре. Так как топливо является смазкой для ТНВД.

Отсутствие топлива может привести к поломке.

При помощи специальной присадки для дизельных топливных фильтров Pro-Line Diesel Filter Additive можно провести процедуру дополнительной очистки топливной системы, ТНВД и топливных форсунок. Присадка на этапе монтажа топливного фильтра

Лайфхак: вместо топлива заливаем Pro-Line Diesel Filter Additive

Монтируем фильтр, устанавливаем все детали на место и заводим двигатель.

Присадка начинает работать при первом запуске!

Особенностью присадки является высококонцентрированный пакет очищающих и защитных присадок. А простота использования и совмещение с процедурой замены фильтра позволяет значительно сэкономить средства на процедуре очистки топливной системы дизельного автомобиля. Тем самым увеличивая ресурс топливной системы и двигателя.

ИТОГ

Регулярная замена топливного фильтра с применением присадки Pro-Line Diesel Filter Additiv позволяет поддерживать топливную аппаратуру дизельного двигателя в чистоте и рабочем состоянии. Значительно снижая расходы на содержание автомобиля.

Топливные фильтры для дизеля: описание, характеристика, конструкция, назначение

Топливная аппаратура дизельного двигателя очень чувствительна к загрязнениям. Всю работу по очистке берут на себя топливные фильтры для дизельных двигателей. До попадания непосредственно в камеры сгорания дизтопливо проходит 3 этапа очистки: предварительную фильтрацию в топливном баке, этапы «грубой» и «тонкой» очистки.

Проблемы, которые решают дизельные топливные фильтры

Основной задачей таких фильтров является предотвращение проникновения абразивных примесей и смол, образующихся из-за химических реакций, в топливную магистраль и камеры сгорания. Из-за большого содержания влаги в дизтопливе, в отличие от бензина, дизельные топливные фильтры должны конденсировать воду и в большом объёме удалять её из аппаратуры подачи горючего.

Вместе с тем в дизельном топливе отмечается высокое содержание парафинов, которые кристаллизуются при отрицательных температурах. Попадание таких частиц в двигатель зачастую становится опасным для него. Лучшим способом борьбы с данной проблемой является использование фильтров с подогревом.

В случае если топливный фильтр для дизельного двигателя уже забит парафином, необходимо его заменить.

Этапы очистки дизтоплива и виды фильтров

Первым препятствием на пути взвесей в горючем служит фильтрующий элемент в топливном баке автомобиля. Как правило, он представляет собой каркас, запаянный в сетку, которая и является преградой для твёрдых частиц. Такой тип очистки не может предотвратить попадание в топливную аппаратуру мелких частиц, воды, парафинов и смол.

Но благодаря ему отсеивается большая часть крупных элементов — продуктов коррозии и мусора. Они присутствуют в любом топливном баке. Это препятствует засорению магистралей низкого давления, а также значительно увеличивает срок эксплуатации фильтра грубой очистки.

В большинстве случаев замена данного элемента не регламентируется производителем, но делать это рекомендуется. Срок его службы напрямую зависит от новизны автомобиля, его технического состояния и качества топлива. Сетчатый элемент в баке автомобиля является самым дешёвым звеном во всей цепи подачи топлива в двигатель, но не менее важным, поэтому не стоит пренебрегать его проверкой и при необходимости заменой.

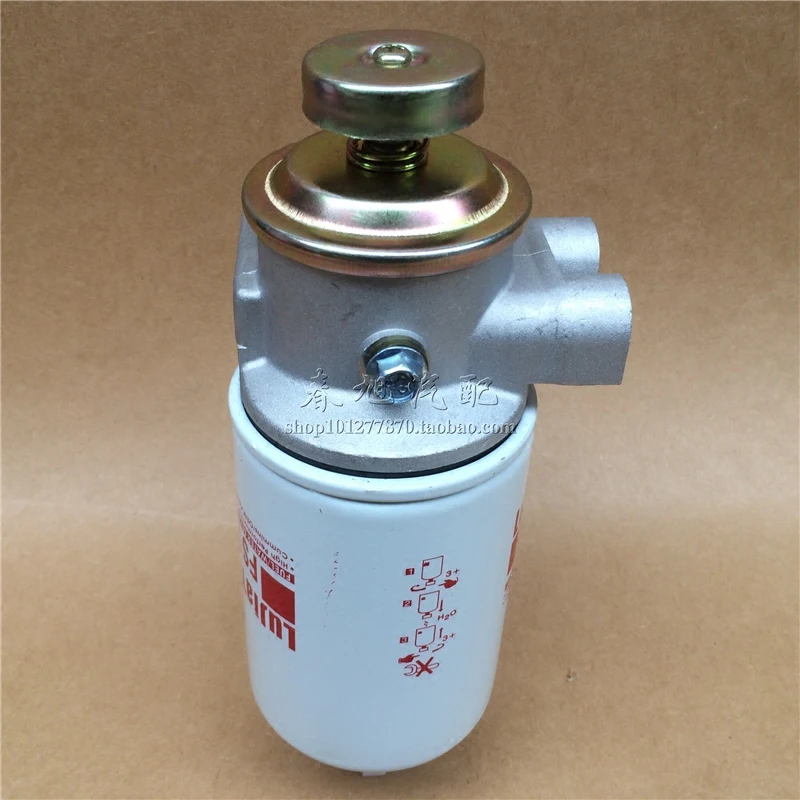

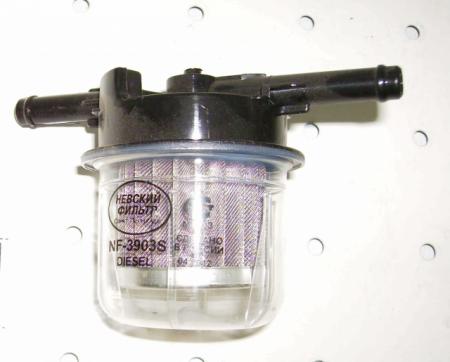

За второй этап отвечают фильтры «грубой» очистки топлива (фильтры-отстойники). Их название обуславливается наличием стакана-отстойника. В нижней части он оборудован успокоителем, благодаря которому удаётся удалить воду.

А в его верхней части находится сетчатый или пластинчатый фильтрующий элемент, позволяющий избавиться от частиц размером до 0,05 мм, оставшихся после первого этапа. Далее топливо поступает в топливный насос низкого давления (ТННД).

У данного типа фильтров предусмотрена сливная пробка для очистки стакана от конденсата и отстоя. Большинство фильтров-отстойников имеет разборную конструкцию. Такое устройство топливного фильтра дизельного двигателя обеспечивает возможность промыть и, если необходимо, заменить фильтрующий элемент и тем самым восстановить эффективность очистки.

Особым видом фильтров на этом этапе являются подогреваемые сепараторы для дизтоплива. Их цена значительно выше, чем у обычных фильтров-отстойников, но качество очистки горючего более эффективно, а подогрев решает проблему парафинов. Они способны удалить до 95% воды и примесей из дизельного топлива.

Процесс очистки начинается с этапа прогрева топлива, предотвращающего кристаллизацию парафинов и воды. Далее под действием центробежных сил, возникающих при закручивании эмульсии, проходящей через специальные каналы, вода и примеси отделяются и оседают в стакане-отстойнике.

Для отделения более мелких частиц используется принцип изменения направления потока, который реализуется при помощи лопастей сепаратора. Заключительным этапом служит гофрированный картридж, удаляющий мельчайшие твёрдые частицы.

Часто встречаются фильтры «грубой» очистки, соединённые с подкачивающим насосом или фильтром «тонкой» очистки.

В большинстве случаев загрязнение фильтров «грубой» очистки не будет ощущаться при эксплуатации автотранспорта, т.к. производительность ТННД всегда выше, чем необходимо для стабильной работы двигателя. Поэтому, чтобы предотвратить дорогостоящий ремонт, необходимо своевременно удалять скопившуюся воду и мусор из отстойника и не игнорировать необходимость замены фильтрующего элемента.

Наличие отстоя и конденсата рекомендуется проверять ежедневно. В холодное время года такую проверку лучше делать после каждой поездки. Срок службы фильтрующего элемента не превышает 15-30 тыс. км.

Заключительным препятствием для топлива до его поступления в дизельный двигатель служит фильтр «тонкой» очистки. Он позволяет избавиться от оставшихся на предыдущих этапах твёрдых частиц, которые не видны глазу, а также от образовавшихся смол. Ещё одной его функцией является защита двигателя от воздуха, попавшего в топливо на ранних этапах очистки.

Через клапан-жиклер воздух с излишками горючего отводится обратно в бак. Разность температур отводящейся смеси и топлива в баке способствует образованию конденсата и увеличению содержания воды. Функцию «тонкой» очистки на этом этапе выполняет сменный элемент, состоящий из специальной пористой бумаги.

Зачастую замена только этого элемента регламентирована производителем. Из-за этого частой ошибкой становится игнорирование необходимости обслуживания остальных фильтрующих элементов.

Выбор топливного фильтра

Перед выбором любого топливного фильтра для дизельных двигателей следует учесть конструктивные особенности вашего автомобиля. Ни в коем случае нельзя использовать бензиновый топливный фильтр! Он не сможет предотвратить попадание воды и парафинов в двигатель.

Большинство современных дизельных легковых автомобилей зарубежного производства оборудованы только фильтром «тонкой» очистки. В таком случае нельзя ограничиваться только соблюдением регламента. Необходимо оборудовать автомобиль дополнительным звеном очистки топлива. Идеальным вариантом станет установка фильтра-сепаратора с подогревом.

Вот основные характеристики, на которые следует обратить внимание при его выборе: пропускная способность, мощность нагревательного элемента, качество фильтрации, допустимое давление и габариты изделия. Для нормальной эксплуатации транспортного средства все эти параметры должны соответствовать особенностям системы питания двигателя.

Так, пропускная способность для двигателей с топливными насосами высокого давления (ТНВД) находится в пределах от 20 до 50 л/ч (в редких случаях до 60 л/ч). А с системами Common Rail и насос-форсунками — от 40 до 80 л/ч.

То же относится и к качеству фильтрации для двигателей с ТНВД, достаточным значением, будет 10-30 мкм, а для Common Rail данный параметр не должен быть хуже 2-5 мкм. Для создания центробежного эффекта и качественной фильтрации для автомобилей с малым расходом топлива следует выбирать фильтры небольшого объёма, а при большом расходе — наоборот.

Определившись с типом фильтров, стоит обратить внимание на их качество. В настоящее время рынок переполнен всевозможными предложениями. При заявленных схожих характеристиках цена может отличаться в 10 раз. Но не стоит поддаваться соблазну этой дешевизны.

Самым лучшим вариантом будет использовать оригинальные компоненты, но если такой возможности нет, стоит обратить внимание на зарекомендовавшие себя бренды: Mann, Knecht, OE, Bosch и пр. Часто такие крупные компании являются поставщиками оригинальных комплектующих. Чем выше стоимость фильтра, тем лучше степень его фильтрации.

Замена топливного фильтра

Данная процедура требует определённых навыков и опыта. Технология замены элементов отличается у разных моделей автомобилей. Важно ознакомиться с ней до проведения каких-либо работ. Строгое соблюдение технологии замены гарантирует вам исправную работу двигателя в дальнейшем.

При должной сноровке такую процедуру можно выполнить и самостоятельно. Для этого необходимо извлечь фильтрующий элемент, удалить мусор и воду из корпуса и избавиться от воздуха в системе питания. Если вы не знаете, как выполнить данные действия, обратитесь в сервис.

ЗОИЛ | Основы дизельного топливного фильтра

Основное назначение дизельного топливного фильтра — защита компонентов топливной системы двигателя. Фильтр дизельного топлива должен быть спроектирован так, чтобы удалять очень мелкие частицы, чтобы предотвратить преждевременный выход из строя этих компонентов. Многие дизельные топливные системы содержат несколько топливных фильтров, в том числе первичный и вторичный фильтры, а также топливный экран, расположенный на топливном баке или перекачивающем насосе.

Общепринятой единицей измерения в отрасли фильтрации топлива является микрон или микрометр. Один микрон равен 40 миллионным долям дюйма (0,00004 дюйма). Первичный топливный фильтр должен удалять частицы размером от 10 до 15 микрон (от 0,0004 дюйма до 0,0006 дюйма). Вторичный или конечный топливный фильтр должен удалять частицы размером от 3 до 5. микрон (от 0,00008 дюйма до 0,0001 дюйма). Чтобы проиллюстрировать, насколько малы эти частицы, рассмотрим следующее:

     • Невооруженным глазом невозможно увидеть частицы размером менее 40 микрометров (0,0016 дюйма).
• Размер крупинки соли составляет примерно 100 микрометров.
• Диаметр человеческого волоса составляет приблизительно 70 микрометров.
• Размер одной крупинки талька составляет 10 микрометров.

Хотя дизельные топливные фильтры предназначены для удаления вредных частиц, попадающих в дизельное топливо, эти частицы редко обнаруживаются в количествах, достаточных для закупоривания фильтров. На самом деле это само топливо засоряет фильтр.

Все дизельное топливо содержит вещество, известное как асфальтены. Обычно считается, что частицы асфальтена имеют размер от 1/2 до 2 микрон. Хотя эти частицы не повреждают систему впрыска, они имеют тенденцию прилипать к отдельным волокнам фильтра при прохождении через фильтр. Со временем они покрывают поверхность фильтрующего материала и забивают фильтр. На грязной стороне фильтрующего элемента скапливается черное смолистое вещество, препятствующее прохождению топлива.

Любое дизельное топливо содержит парафин. При снижении температуры дизельного топлива из раствора начинают выпадать кристаллы парафина. Эта температура известна как точка помутнения, температура, при которой топливо переходит из прозрачного состояния в мутное. Топливный фильтр начинает засоряться, так как все больше и больше кристаллов парафина начинают осаждаться из раствора и перемещаться по топливной системе. Желтое воскообразное вещество в конце концов покрывает фильтр и препятствует прохождению топлива.

Обычно в топливной системе дизельного двигателя имеется несколько топливных фильтров. Эти фильтры предотвращают попадание мельчайших частиц в двигатель. Фильтры подвержены выходу из строя из-за асфальтенов и парафинов. E-ZOIL производит несколько присадок для улучшения текучести на холоде, которые удерживают кристаллы парафина в растворе, чтобы предотвратить засорение топливного фильтра.

Эти четыре продукта снижают температуру застывания и температуру забивания дизельного топлива при низких температурах, а также обеспечивают другие преимущества.

Советы по успешной замене дизельного топливного фильтра на грузовике большой грузоподъемности

При владении или обслуживании дизельного автомобиля важно осознавать, насколько технология двигателя отличается от автомобилей с бензиновым двигателем. Различия оказывают существенное влияние на подход к плановому техническому обслуживанию дизельных двигателей, например, на то, какое масло используется и как часто заменяются фильтры, особенно 9.0059 масляные фильтры , воздушные фильтры и топливные фильтры . Дизельное топливо по своей природе довольно грязное, поэтому вполне логично, что топливный фильтр является одним из самых важных фильтров в любом дизельном топливе. Обычно они требуют замены каждые 10 000–15 000 миль, тогда как современный бензиновый топливный фильтр может пройти более 100 000 миль, прежде чем потребуется замена — если вообще потребуется.

Для большинства дизельных грузовиков требуется обслуживание 2 дизельных топливных фильтров. Первый — это предварительный фильтр, который расположен где-то между топливным баком и топливным насосом — обычно где-то на шасси вдоль лонжерона рамы. Этот фильтр очищает топливо от любых загрязнений, прежде чем оно попадет в насос. Вторичный фильтр обычно находится в моторном отсеке под капотом и предназначен для дополнительной очистки топлива от любых загрязнений, прежде чем оно попадет в форсунки.

Ниже приводится очень обобщенное изложение процесса успешной замены дизельного топливного фильтра на дизельном грузовике большой грузоподъемности. Некоторые аспекты могут немного отличаться в зависимости от вашего применения, и мы настоятельно рекомендуем вам ознакомиться с руководством по техническому обслуживанию автомобиля на предмет любых несоответствий.

1. Приподнимите погрузчик над землей, чтобы при необходимости получить больший зазор

2. Перед выполнением этого обслуживания обязательно выключите двигатель.
СОВЕТ: Замена топливного фильтра может быть довольно грязной задачей. Сведите к минимуму потенциальный беспорядок, разместив под фильтром дренажный поддон подходящего размера

3. Далее вам нужно снять сливную пробку с корпуса фильтра. Вам, вероятно, понадобится шестигранный инструмент или шестигранный ключ, чтобы ослабить его.

4. Дайте топливу стечь из топливопровода и корпуса фильтра

5. Когда топливо стечет в поддон, с помощью храповика и торцевой головки ослабьте крышку фильтра и снимите ее с корпуса.

6. Грязный топливный фильтр может выйти из-под крышки или остаться в корпусе. Обязательно удалите его и выбросьте.

7. Затем снимите старое уплотнительное кольцо с крышки фильтра. Возможно, вы обнаружите, что его легче удалить с помощью рычажного инструмента или отвертки с плоской головкой.

8. Тщательно протрите крышку фильтра и уплотняющую поверхность на корпусе. Затем установите уплотнительное кольцо, поставляемое с новым фильтром.
СОВЕТ: Одной из основных причин утечки дизельного топливного фильтра является неправильно установленное уплотнительное кольцо крышки. Поэтому важно убедиться, что новое уплотнительное кольцо правильно прилегает к выступу по всему периметру крышки.

9. Затем установите новый фильтр в чистую крышку фильтра. Он должен защелкнуться и надежно зафиксироваться.

10. Затем с помощью динамометрического ключа затяните крышку в соответствии со спецификациями производителя. – Не забудьте вставить сливную пробку обратно!

11. Для замены второго фильтра, который обычно находится под капотом, может понадобиться квадратный хвостовик или головка для ослабления крышки.

12. Когда крышка будет ослаблена, снимите ее вручную, а затем вытащите грязный фильтр из корпуса.
СОВЕТ: Чтобы избежать большого беспорядка, медленно поднимите крышку с грязным фильтром внутри и держите ее там в течение минуты, чтобы топливо могло стечь обратно в корпус.

13. Затем вам нужно будет протереть крышку фильтра и уплотняющую поверхность на корпусе так же, как вы это сделали с фильтром, найденным под грузовиком. Обязательно протрите внутреннюю часть колпачка, а также поверхность резьбы.

14. Опять же, вам нужно будет использовать инструмент для снятия или отвертку с плоской головкой, чтобы снять старое уплотнительное кольцо с крышки.

15. Как и в случае с уплотнительным кольцом на другом фильтре, убедитесь, что новое уплотнительное кольцо правильно установлено на выступе по всей крышке. Это гарантирует отсутствие утечек при повторной установке крышки.

16. Установите новый фильтр в корпус и вручную затяните крышку. Помните, что утечка топливного фильтра может произойти в результате чрезмерного или недостаточного затягивания крышки, поэтому обязательно используйте динамометрический ключ, чтобы окончательно затянуть крышку в соответствии с точными спецификациями производителя.

Перед поездкой на грузовике необходимо удалить все пузырьки воздуха и заполнить топливную систему. Это означает продуть весь воздух, который мог попасть в систему, когда крышки фильтров были сняты, и убедиться, что в топливной системе нет ничего, кроме дизельного топлива. Это важный шаг, который предотвратит так называемую паровую пробку, когда жидкое топливо превращается в пар, прежде чем оно попадет в топливную рампу.
