Степень сжатия

Понятие «степень сжатия» относится к поршневым двигателям, у которых есть камера сгорания. Под этим термином понимают отношение объема пространства над поршнем в момент, когда он находится в нижней мертвой точке к объему надпоршневого пространства в верхней мертвой точке. Иными словами, это выраженная математически разница в давлении внутри камеры сгорания на момент подачи горючей смеси в цилиндр, и на момент ее воспламенения. Вокруг этого термина очень много недоразумений и мифов. Чтобы понять, что истина, и что ложь, стоит разобраться, почему у разных двигателей этот параметр отличается, и какие преимущества дает низкая или высокая степень сжатия.

Преимущества высокой степени сжатия

Двигатель внутреннего сгорания работает за счет воспламенения смеси воздуха и паров топлива. При воспламенении смесь расширяется и толкает поршень, который вращает коленвал. При большей степени сжатия интенсивность давления на поршень увеличивается, и зак один такт двигатель совершает больше полезной работы.

Отсутствие детонации в дизельных двигателях объясняется просто: в камере сгорания сначала сжимается чистый воздух, а топливо впрыскивается позже

При этом подразумевается, что количество бензина в топливо-воздушной смеси остается неизменным, и за счет большего количества воздуха оно сгорает с более высоким КПД.

На современном этапе конструирования легковых автомобилей применение двигателей с низкой степенью сжатия практически прекратилось. Несмотря на то, что в них допустимо использовать низкооктановый и недорогой бензин А-80, их популярность равна нулю. Дело в том, что современные потребители стремятся приобретать автомобили с большим количеством «лошадей под капотом», а с двигателей, рассчитанных на низкооктановый бензин (например, двигателя УАЗ 469, (который, правда, с измененной степенью сжатия и рядом модернизаций устанавливается в УАЗ Hunter), снять большую мощность невозможно по конструктивным причинам.

Можно ли изменить степень сжатия?

Увеличить степень сжатия можно, уменьшив объем камеры сгорания, но при модернизации уже имеющегося двигателя инженерам приходится постоянно искать компромисс между эффективностью и безопасностью. Дело в том, что, увеличение степени сжатия ведет к понижению детонационного порога. Если увеличить степень сжатия слишком сильно, можно столкнуться с тем, что имеющимися средствами предотвратить возникновение детонации не получится. Иными словами, порой разработать (или поставить от другого, более мощного автомобиля) новый двигатель легче, чем модернизировать старый.

Для современных двигателей характерна высокая степен сжатия. В подавляющем большинстве случаев в них используется бензин с октановым числом не ниже 95 или даже 98

Один из вариантов изменения степени сжатия, доступный частным тюнерам – фрезеровка головки блока цилиндров. После «укорачивания» ГБЦ объем камеры сгорания уменьшается. Степень сжатия в этом случае увеличится. Есть и обратная сторона такой манипуляции (кстати, официально ее называют форсированием) уменьшится общий объем горючей смеси, сгорающей в цилиндре за один цикл.

Степень сжатия или компрессия?

Степень сжатия часто путают с понятием «компрессия». Это не одно и то же. Компрессией называют максимальное давление в цилиндре при движении поршня от нижней мертвой точки к верхней. Компрессия измеряется в атмосферах, а степень сжатия имеет вид математического отношения, например, 10:1 (десять к одному).

Преждевременное воспламенение и детонация

Смесь, поступающая в камеру сгорания, должна не взрываться, а гореть, причем, равномерно, и на протяжении всего отрезка времени, пока поршень движется вниз. При этом условии энергия расходуется максимально эффективно, а детали поршневой группы изнашиваются равномерно и не перегреваются. Сложность заключается в том, что скорость горения смеси обычно гораздо быстрее скорости движения поршня.

В связи с этим и возникает основная проблема, встающая на пути тех, кто задался целью увеличить степень сжатия. При увеличении давления смесь самопроизвольно возгорается. Это явление называется преждевременным воспламенением. Более того, возгорание смеси происходит, когда поршень еще только завершает фазу сжатия.  В этом случае энергия сгорающего топлива создает дополнительное сопротивление и растрачивается на выполнение бесполезного действия.

Вторая проблема: выделение чрезмерного количества энергии. Проще говоря – взрыв. Явление это в теории двигателестроения называется детонацей и имеет крайне негативные последствия.

Таким образом, увеличение степени сжатия может сыграть с владельцем двигателя злую шутку. Чтобы избежать неприятных последствий, стоит ознакомиться с таким понятием, как октановое число.

Что такое октановое число и на что оно влияет?

Бензин, который используется для работы ДВС, отличается стойкостью к детонации и самовоспламенению. Для обозначения уровня этой стойкости вводится понятие «октановое число».

Детонация возникает только в камере сгорания бензинового двигателя. Сжигание дизельного топлива требует большей степени сжатия, и воспламеняется оно «само собой» разогреваясь под воздействием давления и соприкасаясь с раскаленными металлическими деталями. Казалось бы, все условия для возникновения созданы, но благодаря некоторым особенностям дизельного двигателя он полностью защищен от этого вредного явления.

Важный факт – октановое число бензина не влияет на количество энергии, которое выделяет топливо при сгорании. Иными словами, думать, что заливая в двигатель бензин с более высоким октановым числом, вы повышаете его мощность, ошибочно. Все очень просто: при высоком значении степени сжатия необходимо использовать топливо с большим октановым числом.

Последствия использования топлива с несоответствующим октановым числом

Стоит обратить внимание, что при несоответствии используемого топлива требованиям завода-изготовителя, могут возникнуть следующие проблемы:

— При использовании топлива с большим октановым числом возможно прогорание выпускных клапанов. Происходит это потому, что бензин с большим октановым числом горит с меньшей температурой и медленнее. Соответственно, при его использовании, на фазе выпуска вместо отработанных газов через выпускные клапана вылетает горящая смесь.

— При использовании топлива с высоким октановым числом на свечах возможно образование нагара. Причины все те же: скорость горения может не совпадать с циклами хода поршня.

— При использовании топлива с низким октановым числом блок управления двигателем (или октан-корректор распределителя) не сможет установить угол опережения зажигания, исключающий детонацию.

Альтернативный способ изменения степени сжатия

В современной практике разработки двигателей активно применяется альтернативный способ динамического изменения степени сжатия – установка турбонагнетателя. Он помогает увеличить давление в камере сгорания, не изменяя при этом ее физического объема. Принцип работы нагнетателя заключается в том, что в камеру сгорания под давлением поступает больше воздуха за единицу времени.

Турбина с изменяемой геометрией

В результате степень сжатия меняется постоянно, реагируя на увеличение и уменьшение нагрузки на двигатель. Этот процесс происходит под контролем электроники, которая оперативно изменяет условия воспламенения топливо-воздушной смеси. В результате всех перечисленных выше негативных факторов, связанных с изменением давления в камере сгорания, удается избежать.

В Объединенных Арабских Эмиратах крайней популярностью пользуются гонки на дизельных внедорожниках. Для увеличения степени сжатия и мощности используются турбины максимальной производительности

Поклонники тюнинга восприняли применение турбонагнетателей как более гибкий и управляемый способ увеличения мощности двигателя. Можно сказать, что приобретение турбо-кита (набора деталей, предназначенных для установки турбонаддува на конкретный двигатель), гораздо более распространена по сравнению с форсированием. Нагнетатели разных типов успешно используются и при необходимости увеличить эффективность работы дизельного двигателя.

Степень сжатия двигателя — подробное пояснение характеристики

Всем известно, что в бензиновых поршневых двигателях внутреннего сгорания топливовоздушная смесь перед воспламенением сжимается. Аналогичный такт работы дизелей отличаются лишь тем, что сжимается воздух без топлива. Одной из важнейших характеристик обоих ДВС является степень сжатия. Она показывает, во сколько раз изменяется объем пространства над днищем поршня при прохождении его от нижней мертвой точки до верхней.

Иногда этот показатель путают с компрессией, несмотря на то что разница между ними огромна. Ведь упомянутые выше характеристики, хоть и связаны между собой, по сути, совершенно различны. На что указывает даже их размерность. Степень сжатия – это соотношение, например, 10:1 или просто 10 и не имеет единиц измерения. То есть измеряется в «разах». Компрессия же показывает максимальное давление смеси в цилиндре перед воспламенением и измеряется в кг/см2. Так, компрессия ДВС, имеющего степень сжатия 10:1, должна быть не более 15,8 кг/см2. Сказать, что такое степень сжатия, можно и иначе. Это отношение объема над поршнем, находящимся в нижней мертвой точке к объему камеры сгорания. Камерой сгорания называется пространство над поршнем, достигшим верхней мертвой точки.

Расчет коэффициента сжатия

Вычислить степень сжатия ДВС можно, если выполнить расчет по формуле ξ = (Vр + Vс)/ Vс; где Vр – рабочий объем цилиндра, Vс – объем камеры сгорания. Из формулы видно, что степень сжатия можно сделать больше, уменьшив, объем камеры сгорания. Или увеличив, рабочий объем цилиндра, не изменяя камеры сгорания. Vр намного больше чем Vс. Поэтому можно считать, что ξ прямо пропорционален рабочему объему и находится в обратной зависимости от объема камеры сгорания.

Рабочий объем цилиндра можно посчитать, зная диаметр цилиндра – D и ход поршня – S. Формула для его вычисления выглядит так: Vр = (π*D2/4)* S.

Объем камеры сгорания из-за ее сложной формы обычно не вычисляют, а измеряют. Сделать это можно залив в нее жидкость. Определить объем, поместившийся в камеру жидкости, можно при помощи мерной посуды или весов. Для взвешивания удобно использовать воду, так как ее удельный вес 1г на см3. Значит, ее вес в граммах покажет и объем в куб. см.

Калькулятор расчета рабочего объёма двигателя внутреннего сгорания

куб., то для перевода единиц измерения, результат придется разделить еще на 1000. Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания.

Поэтому не стоит путать эти два понятия.

И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня, но посчитать рабочий объем в см³ нашим, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.Объем двигателя внутреннего сгорания очень часто также могут называть литражом, поскольку измеряется как в кубических сантиметрах (более точное значение), так и литрах (округленное), 1000 см³ равняется 1 л.

Рекомендуем прочесть: Куда обращаться если мфц не выполняет свои обязанности владикавказ

Zhurikhin › Блог › Динамическая степень сжатия

Допустим, мы поворачиваем распредвал в опережение, тем самым уменьшаем значение LSA (угол развала кулачков), уменьшаем угол закрытия впускного клапана (клапан закрывается раньше), увеличивается наполнение на средних оборотах относительно базовых значений и увеличивается время на сжатие – как итог имеем большее значение давления в конце такта сжатия.

Также на давление оказывают влияние такие параметры, как ход поршня и длина шатуна, но об этом немного позже.

Почему нам важно это учитывать?Также мы рассматривали, что при использовании распредвала с большим значением LSA и более поздним закрытием впускного клапана, нам необходимо увеличивать степень сжатия (статическую степень сжатия – Static Compression Ratio – SCR).

Теперь нам становится более понятно, почему это необходимо делать – так, если этого не сделать, то эффективность сжатия ТВС станет заметно ниже и как итог, нам придется увеличить УОЗ, а это повлечет за собой увеличение противодавления и уменьшит мощность – увеличение степени сжатия необходимый шаг при такой доработке.

Влияние коэффициента сжатия на характеристики мотора

Чем выше степень сжатия, тем больше компрессия ДВС и его мощность (при прочих равных условиях). Повышая степень сжатия, мы также способствуем увеличению КПД двигателя за счет снижения удельного расхода топлива. Степень сжатия ДВС, определяет октановое число используемого для работы мотора бензина. Так, низкооктановое топливо станет причиной детонации мотора с большим значением этого коэффициента. Чрезмерно высокое октановое число топлива не позволит силовому агрегату, компрессия которого невысока, развивать полную мощность.

Исходные данные

Октановое число топлива, используемого для бензиновых двигателей с различной степенью сжатия.

• 7,0–7,5 октановое число 72–76.
• 7,5–8,5 октановое число 76–85.
• 5,5–7 октановое число 66–72.
• 10:1 октановое число 92.
• От 10,5 до 12,5 октановое число 95.
• От 12 до 14,5 октановое число 98.

Выравнивание плоскости сопряжения головки с блоком срезанием слоя металла приводит к уменьшению камеры сгорания мотора. От этого показатель сжатия увеличивается в среднем на 0,1 при уменьшении толщины головки на 0,25 мм. Имея в своем распоряжении эти данные, можно определить, не превысит ли он после ремонта головки блока допустимые пределы. И не следует ли принять меры для его снижения. Опыт показывает, что при удалении слоя менее 0,3 мм последствия можно не компенсировать.

Что такое степень сжатия?

Скажете ли вы на память, какая степень сжатия у двигателя вашего авто? Допустим, 9,8; не слишком ли много? А может, наоборот, – мало?

Непростой вопрос, ведь конструкторы моторов с искровым зажиганием [Мы обычно говорим бензиновый, хотя знаем, что автомобильные двигатели прекрасно работают и на газе. А также на спирте – метиловом или этиловом… Так что лучше выражаться: с искровым зажиганием. Или Отто (по имени создателя такой конструкции Николауса Отто) – в отличие от Дизеля. Хоть и странновато звучит, но точнее.] всячески стремятся повысить степень сжатия. А создатели двигателей с воспламенением от сжатия наоборот – стараются ее понизить…

Своеобразная характеристика д.в.с., вокруг которой бытует немало недоразумений. Причем одна из ключевых – от степени сжатия зависит многое. Хотя, на первый взгляд, нет ничего проще: отношение полного объема цилиндра к объему камеры сгорания. Или иначе: частное от деления объема надпоршневого пространства в н.м.т. на него же – в.м.т. То есть, геометрическая степень сжатия показывает, во сколько раз сжимается топливовоздушная смесь (воздух в цилиндрах дизеля) при движении поршня от н.м.т. к в.м.т. Геометрическая; а в жизни, естественно, получается не всегда так, как в геометрии…

Объемы 4-тактного поршневого двигателя: Vk – объем камеры сгорания; Vp – рабочий объем цилиндра; Vo – полный объем цилиндра; ВМТ – верхняя мертвая точка; НМТ – нижняя мертвая точка.

Вперед и выше

На заре автомобилизма степень сжатия двигателей Отто (а собственно, других 100 лет назад и не знали) делали невысокой – 4-5. Чтобы при работе на низкооктановом бензине (гнали как умели) не возникала детонация [Кто не слышал детонационные звуки в цилиндрах? Как говорится, «пальцы стучат». При слишком высокой (по качеству горючего) степени сжатия, горение топливовоздушной смеси после ее воспламенения от искры нарушается. Оно приобретает взрывной характер, в камере сгорания возникают ударные волны, от которых мотору не поздоровится.]. Скажем, при рабочем объеме цилиндра в 400 «кубиков» объем камеры сгорания – 100 миллилитров. То есть, геометрическая степень сжатия у нашего двигателя

e = (400+100)/100 = 5.

Если же объем камеры сгорания уменьшить – при прочих равных – до 40 см3 (технически несложно), то степень сжатия повысится до

e = (400+40)/40 = 11.

Замечательно – и что? А то, что термический к.п.д. двигателя увеличится почти в 1,3 раза. И если 6-цилиндровый 2,4-литровый мотор развивает со степенью сжатия 5 мощность в 100 л.с., то со степенью сжатия 11 она повысится до без малого 130. Причем при неизменном расходе горючего! Иными словами, расход топлива в расчете на 1 л.с. в час сокращается на 22,7%.

Короткоходный 3,8-литровый двигатель Porsche 911 со степенью сжатия 11,8! Объем камеры сгорания настолько мал (59 см3), что трудно устроить углубления в днище поршня под головки клапанов

Поразительный результат – самыми простыми средствами. Не слишком ли хорошо, чтобы быть правдой? Никакой мистики: чем выше степень сжатия, тем ниже температура отработанных газов, идущих на выхлоп. При e = 11 мы попросту заметно меньше обогреваем атмосферу, чем при степени 5; вот и все.

Азы теплотехники

Автомобильные двигатели – разновидность тепловых машин, которые подчиняются законам термодинамики. Еще в 1-й половине XIX в. замечательный французский физик и инженер Сади Карно заложил основы теории тепловых машин – в том числе и д.в.с. Так вот, по Карно, к.п.д. двигателя внутреннего сгорания тем выше, чем больше разница между температурой газов (рабочего тела) к концу горения топливовоздушной смеси – и их температурой на выпуске. А разница температур зависит от e – вернее, от степени расширения рабочих газов в цилиндрах.

Sadi Carnot (1796-1832)

Да, тут есть нюанс: по Карно, для термического к.п.д. важна не степень сжатия, а именно степень расширения. Чем сильнее расширяются горячие газы на рабочем ходу, тем ниже падает их температура – естественно. Просто в обычных конструкциях д.в.с. степень расширения геометрически совпадает со степенью сжатия; вот мы и привыкли говорить. Тем более что детонация зависит как раз от e – то есть от компрессии. Чем сильнее сжимается топливовоздушная смесь в цилиндрах двигателя Отто [Именно Отто, дизели детонации не знают. Почему – отдельный разговор.], чем выше давление и температура к моменту искрообразования, тем вероятнее возникновение ударных волн в камере сгорания.

Взрывное горение, детонация. Она-то и ограничивает степень сжатия, но степень расширения рабочих газов здесь ни при чем. Вот если каким-то образом отделить одну степень от другой – чтобы при умеренной компрессии добиться сильного расширения рабочих газов…

Пятитактный цикл

Pourquoi бы и не pas; ведь уже полвека с лишним известен так называемый 5-тактный цикл Atkinson’а/Miller’а. Он как раз и разводит степень сжатия и степень расширения по разные стороны.

Представьте, что у вашего 1,5-литрового 16-клапанника ВАЗ-2112 впуск заканчивается не на 36° после н. м.т. (по углу поворота коленчатого вала), а очень поздно – на 81°. То есть, при 3 тыс. оборотов поршень на своем ходе к в.м.т. вытесняет часть топливовоздушной смеси через открытые клапаны обратно во впускной коллектор (не беспокойтесь, она там не пропадет). Иными словами, такт сжатия начинается только где-то на 75° после н.м.т., а до того имеет место своеобразный такт обратного вытеснения смеси.

Тактов теперь не 4, а 5: впуск, обратное вытеснение, сжатие, рабочий ход, выпуск. На первый взгляд, идиотская схема: зачем гонять смесь туда-обратно? На первый взгляд и Солнце обращается вокруг Земли… Следите за моими руками: допустим, обратно вытесняется 20% топливовоздушной смеси, уже попавшей в цилиндр, и сжимается только 80%. И пусть геометрическая e равна 13 – исключительно высокая для Отто. Однако реальная степень сжатия, компрессия гораздо ниже: при 20-процентном обратном вытеснении смеси она равна 10,6. Что и требовалось доказать.

У конструкции с реальной степенью сжатия 10,6 (вполне допустимо для товарного бензина) степень расширения рабочих газов – 13. Термический к.п.д. двигателя по факту в 1,0518 раза выше, чем по его реальной степени сжатия; не так много, но моторостроители годами бьются ради 5-процентной экономии горючего. Двигатели пассажирских автомобилей уже вовсю работают по 5-тактному циклу. Возьмите 1,5-литровую тойотовскую «четверку» 1NZ-FXE (для Prius) или фордовскую 2,26-литровую (для Escape hybrid). Вроде блестящее решение, однако у медали есть и оборотная сторона.

Тойотовская «четверка» 1NZ-FXE: тоже 5-тактный цикл. На глаз заметно, насколько профиль впускного кулачка шире выпускного: крайне позднее закрытие впускных клапанов

Геометрическая e (степень расширения рабочих газов) у 1NZ-FXE – 13, реальная степень сжатия – около 10,5. Печаль в том, что из-за обратного вытеснения смеси 1,5-литровый мотор по крутящему моменту и мощности опускается примерно до 1,2-литрового; выигрываем в термическом к.п.д. – ценой потери реального литража. Так что с одной стороны – с другой стороны.

Мало того, двигатель с поздним закрытием впускных клапанов совсем не тянет «на низах». Поэтому 5-тактный цикл годится в «гибридных» силовых агрегатах, где тяговый электромотор как раз и принимает на себя нагрузку при самых низких оборотах. А потом подхватывает д.в.с.; так или иначе, 5-тактный цикл позволяет повысить степень расширения рабочих газов и термический к.п.д. двигателя.

У двигателя Honda, работающего по 5-тактному циклу, часть топливовоздушной смеси вытесняется поршнем обратно во впускные каналы 1 – впуск; 2 – обратный выброс топливовоздушной смеси; 3 – пятый такт: сжатие.

А вот наддув – наоборот – вынуждает понижать степень сжатия. При подаче топливовоздушной смеси под избыточным давлением, реальная компрессия в цилиндрах оказывается слишком высокой – даже при умеренной геометрической e. Приходится отступать; отсюда снижение термического к.п.д. и повышенный расход бензина у двигателей с наддувом, если не применять спецгорючее.

На спирту

Чем больше октановое число бензина, тем выше допустимая (по условиям детонации) степень сжатия, тем эффективнее работает мотор. Так ведь не бензином единым… Исключительно высокую e допускает в роли горючего газ – нефтяной или природный. Без наддува 13-14 не вопрос, с компрессором – 10-11. Водород тоже отличается стойкостью против детонации. И еще спирт – метиловый или этиловый: потрясающие антидетонационные качества. Вдобавок у спирта высокая теплота испарения; испаряясь, он сильно охлаждает топливовоздушную смесь (а заодно и поверхность камеры сгорания). Холодная смесь плотнее, и в цилиндр ее – по весу – входит заметно больше; реальный коэффициент наполнения оказывается выше. Крутящий момент, мощность. Так и говорят: «компрессорный» эффект спиртового горючего.

Мощность, термический к.п.д. – все удовольствия сразу. Кроме того, этиловый (питьевой!) спирт еще и экологичен; что еще пожелать? Правда, расход спиртового топлива в литрах оказывается гораздо выше, чем бензина, поскольку теплотворная способность метанола и этанола невысока. Как водка и «сушняк»; равнять литр на литр тут бессмысленно. А вот в энергетическом эквиваленте спирт заметно эффективнее бензина – благодаря высокой степени сжатия (расширения). Так что в перспективе – спиртовое топливо, чистое или в смеси с бензином. Скажем, E85: на 85% этанол и на 15% бензин. И лет через 25 нефть потеряет свое значение в мире…

Истина в мере

В перспективе, а пока повысить степень сжатия ВАЗовского 16-клапанника с 10,5 до 11,5 – на 92-м бензине от местной АЗС – ой как непросто. Скажем, применить впрыск бензина непосредственно в камеры сгорания – вместо впускных каналов. Испарение бензина не на впуске, а в цилиндрах – тот же самый «компрессорный» эффект. Или организовать 2-искровое зажигание – с 2 свечами на цилиндр; кое-что дает. А также поставить выпускные клапаны с внутренним (натриевым) охлаждением; раскаленные тарелки провоцируют детонацию. Очистить поверхность камеры сгорания от нагара – и отполировать ее.

Влияет конфигурация камеры сгорания – и скорость вихревого движения топливовоздушной смеси. Есть много способов борьбы с детонацией – хороших и разных.

А до какого уровня есть смысл поднимать e двигателя Отто? Тут вот что: термический к.п.д. нарастает с повышением степени сжатия (расширения!), но не линейно. То есть, рост к.п.д. замедляется: если от 5 до 10 он повышается в 1,265 раза, то от 10 до 20 – только в 1,157 раза. Зато быстро накапливаются побочные заморочки, которых лучше избегать. Поэтому степень сжатия 13-14 – разумный компромисс, к которому и следует стремиться. Только оставьте окончательное решение за инженерами-конструкторами; они знают лучше.

Для чего бывает нужно изменить коэффициент сжатия

Необходимость изменения этого параметра ДВС возникает довольно редко. Можно перечислить всего несколько причин, побуждающих сделать такое.

1. Форсирование двигателя.
2. Желание приспособить мотор для работы на бензине с другим октановым числом. Было время, когда газовое оборудование для авто не встречалось в продаже. Не было и газа на заправках. Поэтому советские автовладельцы часто переделывали двигатели для работы на более дешевом низкооктановом бензине.
3. Неудачный ремонт мотора, для ликвидации последствий которого требуется корректировка коэффициента сжатия. К примеру, фрезеровка головки блока после слишком сильной тепловой деформации. Когда выровнять сопрягаемую с блоком цилиндров поверхность удается ценой снятия слоя металла чрезмерно большой толщины. От этого значение коэффициента увеличивается столь сильно, что работа на бензине, для которого был рассчитан мотор, становится невозможной.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

Подпишись

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Как можно изменить показатель сжатия

Методы увеличения:

• Расточка цилиндров и установка поршней большего размера.
• Уменьшение объема камер сгорания. Выполняется за счет удаления слоя металла со стороны плоскости сопряжения головки с блоком. Эту операцию из-за мягкости алюминия лучше делать на фрезерном или на строгальном станке. Шлифовальный станок использовать не следует, так как его камень будет постоянно забиваться пластичным металлом.

Способы снижения:

• Снятие слоя металла с днища поршня (делается это обычно на токарном станке).
• Установка между головкой и блоком цилиндров дюралюминиевой проставки между двумя прокладками.

Взаимосвязь коэффициента сжатия и компрессии

Зная значение коэффициента сжатия, можно рассчитать какая компрессия должна быть в двигателе. Однако, обратная оценка не будет соответствовать действительности. Так как компрессия зависит еще и от изношенности деталей цилиндр-поршневой группы и газораспределительного механизма. Низкая компрессия двигателя часто говорит о значительном износе мотора и необходимости его ремонта, а не о малом коэффициенте сжатия.

Мало ли кому интересно. Выдержка из моих записей. А так же сразу вопрос! 1% объема турбодвигателя на что может повлиять?

При покупке поршней сразу взял чуть больший диаметр, а именно 90.5. Напомню что в стандарте 90 ровно. Взял для того чтоб сразу проточить цилиндры, для создания идеальной поверхности. Все таки приятно когда все обновленное. И куда приятнее когда делают хорошо все и с душой. Так как бюджет давно перевалил за начальную стоимость покупки авто, решил не экономить на таких «мелочах». Отсюда все время двигаются сроки окончания работ. И до сих пор не знаю когда будет близко конец… Ну да ладно… Главное сделать красиво хорошо и с первого раза, так как не планирую больше вливать в нее… Хотя кто знает. всякое случается…

А вообще после покупки поршней сразу назрел вопрос, на что повлияет такая расточка. думаю что на столько ничтожны эти изменения что ни на что…

И так, формула расчета объема. Мало ли кому полезна будет.

V — объем R — это радиус поршня.(Не забудьте что r это 1/2 диаметра) H — это ход поршня. 4 — в данном случае количество поршней.

Мы имеем, 4 поршня, диаметр поршня 90.5, и высоту подъема 90.

Итак. Новый объем V=(4*3.14*45.25*45.25*90)/1000=2314 Стандартный объем V=(4*3.14*45*45*90)/1000=2289 Теперь посчитаем разницу в процентах. 2289=100% 2314=101% Увеличили объем на 1%

Разница мала, но теперь когда будут спрашивать какой объем, можно смело говорить 2.3 округлив в меньшую степень, а не в большую

Настоящим сообщаем, что в соответствии с Федеральным законом № 152-ФЗ от 27.07.2006, отправляя данную форму, вы подтверждаете свое согласие на обработку персональных данных.

Степень сжатия двигателя (связь с компрессией, как рассчитать и увеличить коэффициент)

Автор Павел Александрович Белоусов На чтение 7 мин. Просмотров 708

Содержание

1. Как связаны степень сжатия и компрессия двигателя?
2. Форсирование двигателя путем увеличения степени сжатия
3. Основные методы увеличения
4. Как работает двигатель с изменяемой степенью сжатия?
5. Цикл Миллера-Аткинсона
6. Математический расчет
7. Видео:Как измерить степень сжатия правильно.
8. Практический расчет методом проливки
9. Можно ли рассчитать степень, измерив компрессию?

От величины сжатия зависит термический КПД двигателя. Но с ростом степени повышается и риск детонации, поэтому при форсировке и капитальном ремонте следует уделить время расчетам. Давайте рассмотрим, как увеличить степень сжатия двигателя, взаимосвязь компрессии и степени, и чем примечателен двигатель цикла Миллера-Аткинсона.

Как связаны степень сжатия и компрессия двигателя?

Степень сжатия в цилиндрах мотора – величина абсолютная и рассчитывается математически. На практике это соотношение отображает коэффициент сжатия поступившей в цилиндр топливной смеси на такте впуска. Понятие компрессии означает пиковое давление в камере сгорания в конце такта сжатия и может быть измерено практически. Компрессия хоть и является производной от степени сжатия, но зависит от многих факторов:

• герметичность цилиндро-поршневой группы (ЦПГ) и клапанного механизма;
• мощность стартера, состояние АКБ и качество контактов, влияющее на количество оборотов стартера.

Форсирование двигателя путем увеличения степени сжатия

Чем выше степень, тем горячее воздух в конце такта сжатия и тем выше КПД двигателя. Но повышение одного параметра не гарантирует линейное возрастание второго. Наибольший прирост мощности ощущается при повышении степени до 10-11 единиц.

К примеру, увеличив степень сжатия стандартного ВАЗовского мотора с 9.8 до 11, мы в теории получаем прирост термического КПД на 4%. Тест на стенде при этом покажет куда более скромное значение – 2,5%. Повысив степень сжатия того же мотора еще на единицу, мы получим фактическую прибавку в 4.5%. Моментная характеристика возрастет главным образом на низких и средних оборотах. Дальнейшее увеличение степени сжатия без перехода на высокооктановое спортивное топливо и вовсе не даст результат.

Причина такого явления —  в детонации, которая возникает в случае слишком высокого пикового давления в камере сгорания. При контакте с разогретым воздухом в таком случае смесь самовоспламеняется еще до момента подачи искры. При этом фронт пламени распространяется со скоростью более 2000 м/с, тогда как значение при нормальном сгорании не превышает 250-300 м/с.

Ударная волна такой силы оказывает разрушительное давление на цилиндры, стенки камеры сгорания, поршни. Также значительно повышается температура выхлопных газов, что приводит к прогоранию днища поршня, клапанов.

Поэтому тюнинг со сжатием следует проводить после точного математического расчета и с прицелом на октановое число бензина.

Основные методы увеличения

1. Уменьшение толщины ГБЦ, БЦ. С привалочной плоскости головки и блока методом фрезеровки либо шлифовки снимается слой металла и уменьшается объем камеры сгорания.
2. Установка поршней с выпуклостями. Цель, как и в предыдущем методе – уменьшение объема камеры сгорания.
3. Увеличение хода поршня за счет установки другого коленчатого вала, шатунов.

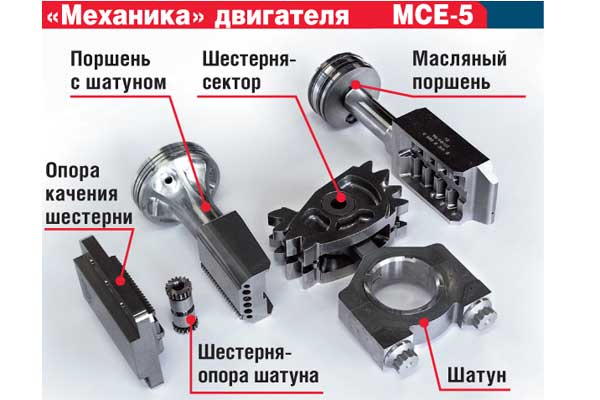

Как работает двигатель с изменяемой степенью сжатия?

До недавнего времени показатель степени закладывался инженерами на этапе разработки и был фиксированным вне зависимости от режима работы двигателя. Нормальное значение для современных бензиновых моторов варьируется от 8 до 14 единиц, традиционно высокая степень сжатия у дизельных моторов – 18-23.

Ужесточение экологических норм заставляет гениев инженерной мысли искать новые пути увеличения термического КПД. Одно из таких решений – двигатель с изменяемой степенью сжатия. Было разработано несколько вариантов динамического изменения степени:

• дополнительная секция в полости ГБЦ. Открытие секции позволяет увеличить объем камеры сгорания, уменьшая тем самым степень. Система не получила распространения из-за избыточного усложнения конструкции ГБЦ;
• поршни с изменяемой высотой. Конструкция получилась слишком громоздкой, появились проблемы с перекосом поршней и уплотнением ЦПГ;
• регулировка высоты подъема коленчатого вала. Изменение степени сжатия осуществляется за счет специальных эксцентриковых муфт, которые регулируют высоту опорных подшипников коленвала. Технология долгое время тестировалась концерном VAG, но так и не вошла в серию;
• регулировка высоты поднятия ГБЦ. Специальный механизм с электроприводом и шарнирное соединение частей блока двигателя позволяли регулировать степень от 8 до 14 единиц. Разрабатывалась технология инженерами SAAB, но из-за ненадежности резинового кожуха, герметизирующего подвижные части блока, и излишней сложности конструкции также не пошла в серию;

• шатун с изменяемой длиной. Высота шатуна регулировалась специальным реечным механизмом с помощью давления масла. Как и в предыдущих случаях, разработка французских инженерах не была внедрена в массовое производство;

• траверсный механизм сочленения шатуна с коленчатым валом. За счет изменения угла поворота траверсы уменьшается либо увеличивается ход поршня. Разработка инженеров Infiniti используется на двухлитровом моторе VC-T, который сейчас устанавливается на кроссовер QX50. Двигатель развивает максимальную мощность в 268 л.с. и пиковый крутящий момент 380 Нм.

Цикл Миллера-Аткинсона

Большую известность цикл Миллера-Аткинсона получил благодаря рекламным брошюрам компании Mazda. Маркетологи гордо заявляют, что инженерам удалось поднять степень сжатия двигателей модели Skyactive до 14 единиц. На самом деле речь идет о геометрической степени сжатия, а не о фактической.

Трюк заключается в том, что во время поднятия поршня на такте сжатия выпускные клапаны еще долгое время открытые, из-за чего часть свежего воздушного заряда выталкивается в выхлопной тракт. Поэтому фактическая степень близка к стандартным для бензиновых моторов 12 единицам. Увеличение термического КПД при этом достигается за счет более эффективного использования энергии расширяющихся газов на такте рабочего хода. За счет большего хода (увеличен диаметр кривошипа) газы дольше давят на поршень. Поэтому при сгорании одной и той же доли топлива, в сравнении с обычным циклом Отто, на коленчатый вал передается больший крутящий момент. Технология позволяет в режимах малых и средних нагрузок значительно уменьшить расход топлива и количество вредных выбросов.

Математический расчет

Степень сжатия двигателя внутреннего сгорания равняется объему камеры сгорания к рабочему объему цилиндра и рассчитывается по формуле (V + C)/C = CR, где

• V — объем цилиндра, когда поршень находится в нижней мертвой точке (НМТ). Для расчета необходимо сумму объемов всех цилиндров (указывается в технической характеристике ДВС) разделить на количество котлов;
• С — объем камеры сгорания, когда поршень в верхней мертвой точке (ВМТ). Включает в себя объем полости ГБЦ, прокладки ГБЦ и выемок в цилиндре. Если поршень имеет выпуклость, ее объем отнимается от общего объема камеры сгорания.

Вычислить степень сжатия математически довольно непросто из-за сложной геометрической формы камеры сгорания. Поэтому на практике применяются 2 основные методы вычисления.

Видео:Как измерить степень сжатия правильно.

Практический расчет методом проливки

Суть измерения заключается в поочередном заполнении жидкостью площади над поршнем, когда тот находится в верхней мертвой точке, и стенок камеры сгорания ГБЦ. Для измерения нам необходим кусок оргстекла, в котором будут пропилены отверстия для вкручивания болтов ГБЦ и отверстие для заливки жидкости. Между оргстеклом и блоком необходимо установить уже использованную (обжатую) прокладку. Стенки цилиндров для увеличения гидроплотности необходимо смазать густой консистентной смазкой (литиевой либо обычным солидолом).

Притянув оргстекло болтами, заполните образовавшейся объем жидкостью. Объем поместившейся воды будет соответствовать объему надпоршневого пространства. Аналогичный тест проводится и с головкой блока. При этом клапана должны быть притерты, между седлами и тарелками нанесена консистентная смазка. Сумма объема залитых жидкостей и будет объемом камеры сгорания.

Чтобы рассчитать степень сжатия на онлайн-калькуляторе, также будет необходимо измерить величину хода поршня и диаметр цилиндра. Все эти значения помогут вычислить объем двигателя, который изменяется при каждой фрезеровке плоскостей БЦ, ГБЦ, установке поршней иной геометрической формы, расточки цилиндров либо установке других шатунов, коленчатого вала.

Можно ли рассчитать степень, измерив компрессию?

Компрессия напрямую зависит не только от понятия степени сжатия двигателя, но и от природы сжимаемого газа и условий в камере сгорания. На практике зависимость этих параметров выливается в формулу Р = Ро*Ɛƴ, где

• Ро – начальное давление в цилиндре, принимаемое за 1;
• Ƴ – адиабатический показатель для воздуха. В двигателе внутреннего сгорания при сжатии часть тепла отдается стенкам цилиндра, камеры сгорания; происходит утечка части газа через неплотности, а воздух перемешан с частичками топлива, поэтому процесс считается недиабетическим. Показатель политропы при этом равняется не эталонным 1.4, а приближенным к фактическим 1.2.

Все это значит, что, измерив компрессию, мы можем вычислить показатель степени сжатия двигателя. К примеру, при компрессии 15,8 степень сжатия будет близка к 10 единицам. Чтобы уменьшить погрешность, нужно соблюсти все правила измерения компрессии:

1. Свечи должны быть выкручены.
2. Дроссель открыт на 100%.
3. Отключена подача топлива.
4. АКБ должна быть полностью заряжена. При этом емкости должно хватать на измерения компрессии во всех котлах.
5. Стартер должен быть исправен, а на проводах его питания отсутствует значительное падение напряжение из-за окислов.

Печать

	Реставратор для пластика и кожи 5 минут и салон авто как новый.   Посмотрите фото до и после		1490 р.
	Набор для ремонта стекла Ремонт стекла авто своими руками. Спасает от трещин и сколов.		1690 р.
	Зеркало видеорегистратор Vehicle Blackbox DVR видеорегистратор + зеркало заднего вида + камера заднего вида + датчик движения + технология Dual cam + G-Sensor…		1990 р.
	Зеркало — бортовой компьютер 12в1 — видеорегистратор, GPS-навигатор, камера, интернет, радар, FM, G-sensor…		1990 р.
	Авточехлы из экокожи Салон будет как новый! Легко чистятся, не трутся, не рвутся.		3990 р.

что это, как увеличить и чем отличается от компрессии

Тепловой рабочий цикл двигателя внутреннего сгорания подразумевает несколько тактов, одним из которых является уменьшение объёма принятой топливовоздушной смеси при неизменной её массе, то есть герметичном цилиндре.

Содержание статьи:

• 1 Что такое степень сжатия
  • 1.1 Отличия от компрессии
• 2 На что влияет
• 3 Как рассчитать степень сжатия мотора
• 4 Как увеличить степень сжатия
  • 4.1 Расточка цилиндров
  • 4.2 Измерение объема камеры сгорания
  • 4.3 Доработка ГБЦ
• 5 Минусы увеличения степени сжатия

По законам физики растут давление и температура, что в конечном счете влияет на коэффициент полезного действия двигателя.

Отсюда и важность одного из главных параметров мотора, показывающего, насколько сильно сжимается смесь перед началом основного полезного такта рабочего хода.

Что такое степень сжатия

У четырехтактного мотора четко разделены все процессы газообмена. На такте впуска поршень опускается вниз, точнее ближе к коленвалу, оставляя над собой максимальное для данного цилиндра пространство.

Затем идет такт сжатия, когда поршень поднимается в верхнюю мертвую точку. Над ним остается совсем мало места, данный объем называется камерой сгорания.

Степенью сжатия, а это чисто геометрический параметр, называется отношение надпоршневого объёма в первом случае (максимального) ко второму случаю, когда он минимален.

По теме: Сколько проработает двигатель без масла

Это обычное число, не имеющее размерности, может округленно выражаться целым числом или с десятичной дробью. Чем оно больше, тем сильнее давление перед рабочим ходом.

Отличия от компрессии

Компрессия имеет отношение к степени сжатия, но с научной точки зрения это совершенно разные величины, нечетко между собой связанные.

Компрессией принято считать максимальную величину давления в цилиндре во время прокрутки его на малых оборотах без зажигания в тестовом режиме от внешнего источника (обычно стартера).

Имеет размерность давления, то есть в кг/кв.см, барах, атмосферах, паскалях или фунтах на квадратный дюйм (PSI). Замер компрессии позволяет поверхностно судить о состоянии двигателя. С возможными ошибками, что требует уточнения иными способами.

На что влияет

Если рассмотреть тепловой цикл работы двигателя за все четыре такта, то можно сделать вывод об увеличении количества работы, производимой цилиндром, пропорционально степени сжатия, то есть с её ростом увеличивается КПД мотора, а с меньшего рабочего объёма можно снимать больше мощности.

Последнее очень привлекательно для автомобилистов, но инженеры прекрасно знают, чем данный рост ограничен.

Нельзя повышать температуру и давление над поршнем в ВМТ до бесконечности, это потребует идеального топлива. У реальных сортов горючего есть ограничения по детонационной стойкости, то есть горение станет аномальным, это можно сравнить с разницей в применении пороха и тринитротолуола в артиллерии.

Первый выталкивает снаряд, а второй просто раздробил бы ствол пушки из-за слишком большой скорости взрывной волны.

Тем не менее ученые и инженеры стараются выжать максимум из моторов, применяя высокооктановые, стойкие к детонации бензины, а также оптимизируя горение, не давая ему перейти в детонацию. Поднятие этой границы без разрушительных для деталей последствий требует больших знаний и опыта.

Как рассчитать степень сжатия мотора

Для расчета придется решить несложную геометрическую задачу. Потребуется лишь вспомнить формулы из курса средней школы, описывающие объём тел цилиндрической формы, а также провести замеры объёма камеры сгорания.

Зная диаметр цилиндра и ход поршня, легко вычислить описываемый поршнем объём. Затем вычисляется надпоршневой объём в ВМТ, состоящий из камеры сгорания, недохода поршня и небольшого цилиндра с толщиной прокладки ГБЦ.

Остается сложить эти две величины и разделить результат на вторую из них. Или воспользоваться одним из имеющихся в сети калькуляторов.

Как увеличить степень сжатия

Любители тюнинга рассматривают рост степени сжатия и переход на более высокооктановый бензин как одну из составляющих увеличения мощности.

Способы тут чисто геометрические и практически реализуются механообработкой и заменой деталей на тюнинговые.

Расточка цилиндров

Из формулы расчета видно, что можно увеличить степень сжатия, если добавить описываемый поршнями объём. То есть ход поршня или диаметр цилиндра. В последнем случае блок растачивается под измененные поршни.

Их можно приобрести или изготовить. Но для уточнения результата надо знать, чему равен объём камеры сгорания и насколько он может измениться.

Измерение объема камеры сгорания

Камера современного мотора хорошо оптимизирована под эффективное смешивание и горение топлива с воздухом. Поэтому форма её вряд ли может быть просчитана с использованием математических формул.

Приходится снимать головку блока, переворачивать её и заполнять водой, после чего точно измерять её количество.

Зная эту величину, можно примерно рассчитать способы доработки, а затем проверить и подогнать результат под эффективный, но безопасный.

Доработка ГБЦ

В зависимости от способа тюнинга мотора, может потребоваться для корректировки степени сжатия увеличивать или уменьшать объем камер сгорания в ГБЦ.

Возможно несколько вариантов:

• выборка металла фрезой из ГБЦ в зоне камер;
• подрезка (шлифовка) плоскости головки;
• применение увеличенных или уменьшенных по толщине прокладок между головкой и блоком;
• наплавление металла в камеры сгорания с последующей корректировкой формы механообработкой.

Подобные процессы требуют больших знаний и опыта, иначе результат скорее всего будет противоположным.

Минусы увеличения степени сжатия

Проблема здесь практически одна – детонация. Рост температур, давлений и ударных нагрузок не добавит мощности, а разрушит детали двигателя.

Добиться улучшения процесса горения очень сложно, поскольку эта работа уже была проделана разработчиками на самом сложном научно-техническом уровне. Зато ухудшить получится практически любым изменением.

Выход из положения только один – повышение октанового числа бензина, что не получится делать до бесконечности, выбор ограничен.

Небольшое «поджатие» мотора вполне возможно, если он изначально не был рассчитан на самый продвинутый бензин, но одновременно придется изменять карты системы управления двигателем и решать массу других возникающих проблем.

Такая работа доступна очень ограниченному числу специалистов.

Степень сжатия и компрессия – что это? Как рассчитать и изменить степень сжатия двигателя Калькулятор степень сжатия двигателя.

Одним из важнейших факторов, определяющих работу ДВС (двигателя внутреннего сгорания), являются степень сжатия и компрессия. От их размера зависит, насколько эффективно работает мотор, и каков у него износ. Попробуем разобраться, что такое компрессия, в чём её измеряют, чем от неё отличается степень сжатия – и как можно изменить эти параметры.

Что такое степень сжатия двигателя, работающего на бензине, или в дизеле?

Проще всего начать со степени сжатия, поскольку этот параметр всегда задан конструктивно. Понять смысл этого термина легко, если вспомнить конструкцию ДВС. В рабочем цилиндре движется поршень – и движение это происходит в определённых пределах, ограниченных двумя мёртвыми точками – верхней (ВМТ) и нижней (НМТ). При этом постоянно изменяется объём поршня, находящийся между поверхностью поршня и головкой цилиндра.

Чтобы определить степень сжатия двигателя, необходимо измерить:

1. Свободный объём цилиндра, когда поршень опущен в НМТ.
2. Такой же объём, когда поршень в ВМТ, где, собственно и происходит зажигание.

Степень сжатия поршневого двигателя будет определяться, как разность между двумя этими объёмами. Она устанавливается конструкцией двигателя и не может быть изменена без замены блока цилиндров.

ПОСМОТРЕТЬ ВИДЕО

Вопрос о том, как определить степень сжатия двигателя, решается очень просто: по сути, достаточно измерить ход цилиндра между мёртвыми точками. Учитывать площадь поршня при этом обычно не надо: в сечении рабочий цилиндр ДВС одинаков, и меняется только высота того пространства, в котором находится топливная или газовая смесь. Однако такие данные будут лишь приблизительными, поскольку не учитывается объём камеры сгорания. Для точного расчёта лучше использовать калькулятор степени сжатия, который приводится на многих ресурсах автомобильной тематики.

Кроме того, во многих случаях расчет степени сжатия не требуется: производители нередко указывают этот параметр в документах на автомобиль. Например, степень сжатия дизельного двигателя обычно выше, чем у работающего на бензине – и в сопроводительных документах указывают: «Степень сжатия 18:1». Это означает, что во время работы двигателя топливная смесь сжимается в 18 раз.

Что такое компрессия двигателя в цилиндрах?

А вот теперь нужно упомянуть отдельно компрессию. Дело в том, что степень сжатия – величина конструктивная. На практике то, что таблица степени сжатия указывает какое-то число для двигателя, не означает, что в конкретном экземпляре ДВС сжатие смеси происходит именно во столько раз.

Компрессия – это величина, которая показывает, насколько действительно сжимается топливная смесь в тот момент, когда происходит её воспламенение. Разница компрессии и степени сжатия как раз и состоит в том, что:

• Степень – это математическая величина, отношение двух цифр, компрессия же – физический параметр, измеряемый в атмосферах, килограммах на квадратный сантиметр, барах или паскалях.
• Степень задаётся конструктивно, а компрессия меняется в зависимости от особенностей работы ДВС. Её нельзя вычислить заранее, её можно только измерить напрямую.

Какая должна быть максимальная компрессия с учётом октанового числа топлива?

Тот факт, что компрессия измеряется с помощью приборов, не означает, что не существует никаких норм на этот счёт. Каждый производитель двигателей рассчитывает их на определённую величину сжатия, которому должна подвергаться топливная смесь во время работы ДВС.

Обычно для расчётов используется формула:

К = СС х X

Где К – это компрессия, СС – размер степени сжатия, а X – конкретный коэффициент, зависящий от устройства ДВС. К примеру, для бензиновых моторов с искровым зажиганием он равен обычно 1,2 – 1,3. Но при этом нужно учитывать ещё и особенности конкретной модели.

Соответственно в норме для современных бензиновых ДВС компрессия должна составлять где-то от 10,5 до 16 кг/кв. см. При этом действует правило: чем выше степень сжатия (и, соответственно, компрессия) – тем большим быть должно октановое число у топлива. Старые модели ДВС, где СС составляет лишь 7 – 8 единиц, могут работать на А-76, но новые моторы в основном рассчитаны на «девяносто пятый» или даже «девяносто восьмой» бензин.

Это правило не применяется в отношении дизелей. Дело в том, что их принцип работы другой: не воспламенение смеси от искры, а самовозгорание в предварительно сжатом в цилиндре воздухе. Поэтому там действуют другие коэффициенты, и в норме для дизеля СС должна составлять от 20 до 32 кг/кв. см. В том же случае, если двигатель рассчитан на эксплуатацию в экстремальном холоде, значение этого параметра может достигать и 40 кг/кв. см.

Норма компрессии по таблице для двухтактного ДВС

Несколько сложнее ситуация с двухтактными двигателями. В большинстве своём они имеют очень узкое применение там, где компактность и лёгкость важнее экономичности: на судах, в самолётах, лодках, скутерах, мотоциклах или мопедов.

Зачастую определить степень сжатия с помощью автомобильных приборов здесь вообще невозможно: конструкция двухтактников иногда предусматривает наличие декомпрессора – и тогда измерение показывает всё, что угодно, кроме реальных результатов. Кроме того, в документах на такие моторы часто данные не указываются. Наконец, надо учитывать, что в камеру двухтактника поступает не чистое топливо, а в смеси с маслом, которое в сгорании не участвует.

Тем не менее, опыт показывает, что нормой для двухтактных двигателей мотоциклов следует считать показания от 9 до 13. Если же показания опустились ниже 7 – следует срочно задуматься о ремонте. Возможно, мотор ещё поработает – но такая маленькая степень сжатия и компрессия заставляют насторожиться.

Почему пропала нормальная компрессия?

Непосредственное измерение компрессии на двигателе может показать, что реальная величина значительно отличается от той, которая указана в документах или должна быть согласно расчётам. Тому есть несколько причин.

• Высокие температуры в работающем двигателе (где, вообще-то, в каждом цикле происходит взрыв бензиново-воздушной смеси!) заставляют расширяться все детали – в том числе и поршень. Чтобы в результате мотор не заклинил на первых же минутах работы, конструкторы предусматривают определённые зазоры между поршнем и стенками цилиндра. Но в эти зазоры во время такта сжатия ускользает и бесполезно теряется часть смеси. Именно поэтому даже в совершенно новом холодном ДВС давление несколько ниже, чем можно было бы ожидать исходя из того, какая степень сжатия в цилиндре предусмотрена разработчиками. Разница исчезает, когда двигатель прогревается, а зазоры из-за теплового расширения уменьшаются.
• Износилась поршневая группа. Например, возникли задиры на поверхностях, через которые теряется часть смеси.
• Неправильно стоят поршневые кольца – они не прилегают к поверхностям так, как это положено.
• Нарушено прилегание клапанов.
• Неверная регулировка ГРМ. В этом случае клапана открываются или закрываются не вовремя – и давление теряется.
• Возникла трещина в ГБЦ.

Возможны так же иные причины. В любом случае, снижение компрессии на горячем ДВС означает, что с мотором что-то серьёзно не так, и он нуждается как минимум в регулировании, как максимум – в замене.

Как проверить компрессию на горячем и холодном двигателе: способ измерения, используемый прибор

Поскольку компрессия зависит от множества факторов, её необходимо измерять для каждого конкретного двигателя.

Есть два способа произвести замер – с помощью специального прибора (компрессометра) и без него.

Замер компрессометром

В том случае, если в наличии есть компрессометр, алгоритм измерения выглядит следующим образом:

1. Машина заводится, двигатель прогревается до рабочей температуры.
2. Удаляются свечи. Это обязательное условие. Без него погрешность будет слишком велика.
3. В отверстие вставляется наконечник компрессометра (нужно заранее озаботиться тем, чтобы он подходил по диаметру и резьбе).
4. Включается стартер. Двигатель крутится, пока стрелка прибора не прекратит двигаться вверх. Нужно заранее позаботиться о том, чтобы аккумулятор был заряжен полностью.
5. Считываются данные.
6. Процедура повторяется на следующем цилиндре.

Такой способ годится лишь для горячего двигателя – но зато он наиболее точен. На холодном же моторе компрессометр покажет позавчерашнюю погоду в Занзибаре, а не реальные данные.

Бесприборное измерение

Это очень неточный способ, к тому же годящийся лишь для опытных водителей и автомехаников. Тем не менее, если под рукой нет компрессометра, можно воспользоваться им.

В этом случае действовать нужно так:

1. Вывертываются все свечи, кроме находящейся в первом цилиндре.
2. Коленвал проворачивается, пока в первом цилинре не произойдёт сжатие (определить это можно с помощью меток).
3. Вворачивается свеча во второй цилиндр, коленвал снова проворачивается.
4. Цикл повторяется, пока не закончатся цилиндры.

В этом случае нельзя узнать точные данные – но можно определить, в каком из цилиндров упала компрессия. Там, где она слишком низка, усилие, прилагаемое для проворота коленвала, будет ниже.

Этот метод требует опыта и хорошего мышечного чувства. Однако его достоинство в том, что он может использоваться даже на холодном двигателе.

Изменяемая компрессия: как при ремонте провести увеличение давления в двигателе с помощью присадки или другим способом?

В том случае, если компрессия недостаточная, её можно попытаться увеличить. Первый по распространённости способ – это использование специальных присадок к маслу. По заявлениям производителей, специальный состав восстанавливает структуру металла, заполняет пустоты и тем самым обеспечивает нормальную работу двигателя. Насколько реальны эти обещания – вопрос спорный. Специалисты по ремонту двигателей не дают тут однозначного ответа: одни считают, что присадки реально работают, другие объявляют их бесполезной тратой денег.

Куда надёжнее восстанавливает рабочий объем (а через него – и сжатие) переборка мотора. В этом случае могут использоваться следующие методы:

• удаление нагара в цилиндре;
• регулирование клапанов;
• фрезеровка ГБЦ с целью уменьшить объём рабочей камеры;
• замена цилиндров или колец на них;
• использование турбокомпрессора, нагнетающего воздух под большим давлением. Однако здесь требуется точный расчет объема двигателя и мощности нового узла;
• увеличение СС. На заводе степень не ставится на максимум, потому что иначе велик риск детонации и разрушения узлов ДВС. Но регулировка и настройка позволяет повысить сжатие в двигателе;
• использование накладок на поршень. Крайне опасный метод, поскольку требует полной перенастройки двигателя. Но при правильном использовании позволяет добиться положительных результатов.

ПОСМОТРЕТЬ ВИДЕО

Любые операции, касающиеся СС или компрессии, требуют опыта. Автовладельцам с небольшим стажем лучше всего обратиться к специалистам.

Рабочий объем цилиндра представляет собой объем находящийся между крайними позициями движения поршня.

Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту. И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так:

h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)

r — радиус поршня мм

п — 3,14 не именное число.

Как узнать объем двигателя

Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС. И того получается:

Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.

Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см. куб., то для перевода единиц измерения, результат придется разделить еще на 1000.

Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания. Поэтому не стоит путать эти два понятия. И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.

Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня, но посчитать рабочий объем в см³ нашим, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.

Объем двигателя внутреннего сгорания очень часто также могут называть литражом, поскольку измеряется как в кубических сантиметрах (более точное значение), так и литрах (округленное), 1000 см³ равняется 1 л.

Расчет объема ДВС калькулятором

Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех. характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.

Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.

Длинноходный и короткоходный поршень

Также замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах. А длинноходные стоят там, где нужна тяга и экономичность.

Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

Силовые агрегаты современных легковых автомобилей представляют собой сложные технические конструкции, и их работа определяется множеством различных параметров. Начинающим автолюбителям бывает очень непросто разобраться с тем, что же именно под каждым из них подразумевается. К примеру, о том, что такое степень сжатия двигателя в действительности не знают даже опытные автолюбители. Вернее, они считают, что им эти известно, но на самом деле очень часто путают этот параметр с компрессией.

Что такое степень сжатия и чем она отличается от компрессии

Иллюстрация степени сжатия 10:1

Каждый двигатель внутреннего сгорания функционирует за счет того, что в его цилиндрах при сжигании топливной смеси образуются газы, которые приводят в движение поршни, а они, в свою очередь — коленчатый вал. Таким образом, происходит преобразование энергии горения в энергию механическую, возникает крутящий момент, благодаря чему автомобиль движется.

Сгорание топливной смеси происходит в цилиндрах, причем перед воспламенением поршни сжимают ее до определенного объема. Именно отношение полного объема цилиндра к объему камеры сгорания и называется степенью сжатия ДВС. Эта величина не имеет размерности и выражается простым соотношением. Для большинства современных бензиновых двигателей внутреннего сгорания она составляет от 8:1 до 12:1, а для дизельных моторов — от 11:1 до 14:1.

Под компрессией понимается максимальное значение давления, которое возникает в камере сгорания в самом конце такта сжатия топливной смеси. Таким образом, эта величина является не относительной, а абсолютной величиной. Для ее измерения используются такие единицы, как атмосферы, кг/см 2 , а также килопаскали или бары. Компрессия тесно связана со степенью сжатия, однако совсем не идентична ей. На ее значение оказывает влияние не только объем, до которого сжимается топливная смесь перед воспламенением, но и такие факторы, как ее состав, текущая температура двигателя, наличие зазоров в приводах клапанов и некоторые другие.

На что влияет степень сжатия двигателя

Нормальное сгорание смеси (вверху) и детонация (внизу)

Степень сжатия двигателя напрямую влияет на то количество работы, которое производит силовой агрегат. Чем она выше, тем больше энергии выделяется при сжигании топливной смеси, и, соответственно, тем большую мощность демонстрирует силовой агрегат. Именно по этой причине в конце прошлого века производители двигателей внутреннего сгорания старались делать свою продукцию мощнее именно за счет увеличения степени сжатия, а не за счет увеличения объемов цилиндров и камер сгорания. Следует заметить, что при форсировании моторов таким способом достигается существенный прирост мощности без дополнительного потребления топлива. Таким образом, моторы в итоге получаются не только мощными, но еще и экономичными.

У такого метода есть, однако, и свои ограничения, причем довольно существенные. Дело в том, что при сжатии до определенной величины топливная смесь детонирует, то есть происходит ее самопроизвольный взрыв. Это, правда, касается только бензиновых двигателей: в дизельных моторах детонации не происходит, и во многом именно поэтому они в среднем имеют более высокую степень сжатия.

Для того чтобы серьезно увеличить значение давления детонации, повышают октановое число бензина, что существенно удорожает топливо. Кроме того, многие химические добавки, которые для этой цели используются, ухудшают экологические параметры двигателей внутреннего сгорания. Некоторые не очень опытные автомобилисты считают, что чем выше октановое число бензина, тем больше энергии он выделяет при сгорании, однако на самом деле это совсем не так: эта характеристика не оказывает никакого влияния на теплотворную способность топлива.

Как рассчитывают степень сжатия двигателя

Поскольку очень желательно, чтобы двигатель внутреннего сгорания, установленный на автомобиле, имел максимально возможную степень сжатия, то необходимо уметь ее определять. Важно это еще и для того, чтобы при регулировке силового агрегата, направленной на его форсирование, избежать опасности детонации, которая может просто разрушить мотор.

Стандартная формула, по которой рассчитывается степень сжатия двигателя внутреннего сгорания, имеет следующий вид:

• CR=(V+C)/C,
• где CR — степень сжатия двигателя, V — рабочий объем цилиндра, C — объем камеры сгорания.

Для того чтобы определить значение этой величины для одного цилиндра, нужно сначала разделить общий рабочий объем силового агрегата на их количество. Таким образом определяется значение параметра V из приведенной выше формулы. Определить объем камеры сгорания (то есть значение величины С) несколько сложнее, но вполне возможно. Для этого опытные автомобилисты и механики, специализирующиеся на ремонте и наладке двигателей внутреннего сгорания, используют бюретку, которая проградуирована в кубических сантиметрах. Наиболее простой способ заключается в том, чтобы залить в камеру сгорания жидкость (например, бензин), а после этого измерить с помощью бюретки ее объем. Полученные данные нужно подставить в формулу расчета.

На практике значение степени сжатия двигателя обычно определяется в следующих случаях:

• При форсировании силового агрегата;
• При его приспособлении для функционирования с топливом другого октанового числа;
• После проведения такого ремонта ДВС, когда требуется корректировка степени сжатия.

Как изменить степень сжатия двигателя

У современных двигателей внутреннего сгорания меняют степень сжатия как в сторону увеличения, так и в строну уменьшения. Если ее необходимо увеличить, то растачивают цилиндры и устанавливают поршни большего диаметра. Еще один достаточно распространенный способ — это уменьшение объема камер сгорания. Для этого там, где головка цилиндров сопрягается с блоком, удаляется слой металла. Эту операцию производят на строгальном или фрезерном станке.

String(10) «error stat»
string(10) «error stat»

Одним из главнейших технических
показателей автомобильного мотора является коэффициент сжатия. Он показывает соотношение разницы между объёмом
свободного участка над цилиндровым поршнем и под ним в крайних его положениях.

Что такое степень сжатия двигателя

Условно величину сжатия представляют и как
соотношение давлений в устройстве при подаче горючего и взрыве смеси. Конкретно
эта степень обусловлена конструкцией автомобильного двигателя, и может быть
высокой или низкой.

Перед непосредственным процессом
воспламенения горючей смеси, поршни сжимают топливо до определённого объёма.
Инженеры способны варьировать этот показатель, рассчитывая его ещё на стадии
проектирования. Узнав количественное соотношение данной величины к объёму
камеры сгорания, можно делать различные выводы.

На бензиновых силовых установках
показатель сжатия достигает максимум 12 единиц. Чем выше здесь степень сжатия
двигателя или ССД, тем больше удельная мощность
мотора. Однако при сильном увеличении данного показателя снижается ресурс
агрегата, особенно при заправке низкосортным бензином. На дизельных моторах,
ввиду их технических отличий, она может варьироваться от 14 до 18 единиц.

В бензиновые двигатели с увеличенной до 12 единиц степенью сжатия нельзя лить ничего, кроме АИ-98 Премиум. Очевидно, что это существенно удорожает расходы на топливо.

На что она влияет

ССД непосредственно определяет объём
работы, произведённой ДВС. Чем изначально выше рассчитана
степень сжатия, тем продуктивнее будет воспламенение.
Пропорционально увеличится и отдача мотора. Вспомним, как разработчики в 90-е годы
старались повышать этот показатель, полностью не модернизируя двигатель. Таким
способом они конкурировали между собой, делая агрегаты мощнее, и не затрачивая
при этом много средств. Но что самое интересное — моторы в этом случае не
потребляли больше горючего, а даже становились экономнее.

Однако всему есть предел, и как было
сказано выше, чересчур высокий коэффициент приводит к снижению ресурса ДВС.
Почему это происходит? Дело в том, что при значительном сжатии топливная смесь
начинает самопроизвольно детонировать, взрываться. Особенно это затрагивает
агрегаты на бензине, поэтому здесь данный коэффициент имеет строгое
ограничение.

Помните, что применение низкооктанового топлива становится причиной детонации на агрегатах с повышенной ССД. И наоборот, высокооктановое горючее может не позволять двигателю полностью раскрываться, если будет использовано в агрегатах с низким коэффициентом сжатия. По этой причине оба параметра должны соответствовать. Подробнее в таблице ниже.

Отличие степени сжатия от компрессии

Степень сжатия двигателя не является компрессией . Они полностью различаются, хотя многие их путают. Коэффициент, о котором идёт речь в статье, не раскрывает значение оптимального давления ТВС перед возгоранием. Измеряется ССД лишь относительно, в соотношении к единице объёма камеры.

Под компрессией принято понимать предельное значение сжатия, образуемого в камере сгорания , на конечном этапе давления горючей смеси. Данная величина априори не может быть относительной, поэтому её измеряют в абсолютных значениях — атм, кг/см2, бар.

Степень сжатия и компрессия неразрывно связаны, но не идентичны. Показатель компрессии зависит не только от сжатия. На него оказывает влияние температура ДВС, наличие зазоров в приводных клапанах, состав топлива и многое другое.

Расчет коэффициента сжатия

Ввиду того, что желательно увеличивать
степень сжатия до определённого значения, необходимо уметь рассчитывать этот
показатель. К тому же это даст возможность избежать детонационных моментов,
разрушающих силовой агрегат изнутри в процессе форсирования.

Таким образом, необходимость в измерении
этого показателя требуется в таких случаях, как:

• форсировка мотора;
• подгонка под топливо с другим АИ или для метанового топлива с
  октановым числом 120;
• послеремонтная корректировка.

Турбированные моторы

На турбомоторах расчёт коэффициента сжатия
отличается. Это объясняется наличием наддува воздуха. Поэтому в этом случае
величину, полученную в ходе вычислений, умножают на показатель
турбокомпрессора.

Кроме того, при вычислении степени сжатия
турбированных моторов учитывается не только давление наддува, но и показатель
эффективного сжатия, климатические изменения и многое другое. В данном случае
процесс значительно усложняется по сравнению с измерениями на атмосферном
двигателе.

Пример подсчета

Вот как выглядит общепринятая расчётная
формула для автомобильного ДВС: «ССД = (РО+ОКС)/ОКС». Степень сжатия здесь
отмечена как «ССД», рабочий объём цилиндра — «РО», а объём камеры сгорания —
«ОКС».

Для расчёта «РО» нужно в первую очередь
разложить единый объём двигателя или литраж на количество используемых
цилиндров. К примеру, литраж мотора «четвёрки» — 1997 см3. Для определения
ёмкости одного цилиндра, надо 1997 разделить на 4. Получится около 499 см3.

Для вычисления параметра «ОКС» специалисты
пользуются проградуированной в см3 трубкой или пипеткой. Под камерой
подразумевается место, где непосредственно происходит возгорание горючего.
Камеру заправляют, а затем измеряют объём с помощью жидкостной бюретки. Если
нет градуированной трубочки, можно жидкость выкачать с помощью шприца, а затем
измерить в мерной посуде или на весах. В этом случае желательно для расчёта
использовать не бензин или солярку, а чистую воду, так как её удельный вес
более соотносим к объёму в см3.

Внимание! Для точного измерения «ОКС» дополнительно приплюсовывается объём толщины прокладки ГБЦ, учитывается форма днища поршней и другие особенности. Поэтому расчёт этой величины рекомендуется доверить специалистам.

Как увеличить степень сжатия двигателя

Если необходимо увеличить данный
показатель, используют несколько способов:

• расточка блока и установка поршней с большим диаметром;
• уменьшение объёма камеры сгорания путём удаления слоя металла в месте соединения ГБЦ .

Нельзя забывать, что в некоторых случаях потребуется инсталляция модернизированных поршней. Это делается, чтобы исключить такое нежелательное последствие, как встреча поршней с клапанами. В частности, на элементах увеличивают выемки клапанов. Также в обязательном порядке корректируются заново фазы газораспределения.

Интересно, что лучше всех раскрыли
потенциал степени сжатия ДВС японские производители. В то время как европейские
автокомпании пошли путём усовершенствования гибридных моторов, японцам удалось
увеличить ССД до 14 единиц и на бензиновых силовых агрегатах, применив
изменяемую величину. Но как это возможно без детонационных моментов? Всё
оказалось просто. Оказывается, нужно охладить камеру, где происходит
возгорание. Тогда можно будет без опасения сжимать смесь. И вовсе не
обязательно для этого использовать прохладный воздух: достаточно модернизировать
систему выпуска.

Приём, давно известный ещё по гоночным
движкам. Выпускные каналы меняются согласно схеме 4-2-1. Порции выхлопных газов
здесь не мешаются, поочерёдно вылетают в трубу. Благодаря такой чёткой системе
выхлопа, улучшается продувка цилиндров, где остаётся меньше горячих газов.

Секрет японской формулы, согласно которой можно без опаски сжимать горючую смесь, имеет строго математическое соотношение. Так, если процент выхлопа снизить в 2 раза, ССД можно поднимать на 3 единицы, но не больше. Если же при этом ещё и охлаждать воздух, поступающий в цилиндры, можно приплюсовать ещё одну единицу.

Однако для реализации данного метода нужно
будет еще модернизировать газообмен, раскошелившись на фазовращатели обоих
распредвалов. Вдобавок потребуется доработать некоторые моменты. К примеру,
изменить длину поршневого хода посредством компьютерного вмешательства.

Применяется система изменяемого коэффициента на многих японских движках, например, для Inflniti. Способность автоматически менять этот показатель сжатия в зависимости от нагрузки позволяет значительно повышать КПД мотора, особенно турбированного. Каждая порция смеси сгорает при оптимальном на данный момент работы сжатии. Так, если нагрузки на мотор незначительные и смесь обеднённая, включается максимальное сжатие. И наоборот, в нагруженном режиме задействуется минимальная степень, так как бензина впрыскивается много и возможна детонация.

Таким образом, передовая система изменения ССД позволяет вдвое уменьшать литраж мотора, сохраняя при этом мощность и динамические характеристики.

Курс на увеличение
степени сжатия двигателя наблюдался и в середине 20 века в
США. Основная масса американских двигателей, выпущенных в 70-е годы, находилась
в пределах 11-13 единиц. Но работали они только на очень качественном,
высокооктановом топливе, получаемом путём этилирования. После того как
этилирование запретили, в серийных образцах ДВС наблюдалось снижение показателя
сжатия.

Важно знать, что прирост мощности будет наиболее заметен на двигателях, штатно работающих на низкой степени сжатия. Например, моторы с показателем 8 единиц, доведённые до 10, выдадут больше мощности, чем агрегаты со стоковым параметром 11 единиц, форсированные до 12.

Дефорсирование ДВС: для чего нужно и как осуществить

Иногда бывает необходимо уменьшить показатель сжатия. В этом случае устанавливается дополнительная металлическая прокладка ГБЦ . Можно использовать две прокладки вместо одной, тем самым утолщая промежуток — объём камеры растёт за счёт высоты головки блока. Более сложный способ подразумевает укорочение поршня — удаление верхнего слоя на токарном станке.

Дефорсирование двигателя, как правило, процедура
вынужденная. В том числе это делается для снижения налоговых выплат или в целях
увеличения ресурса агрегата. Как известно, моторы с низкой степенью сжатия дольше
работают, меньше подвержены износу. Однако любой такой процесс усложняется
законом, чтобы недобросовестные владельцы искусственно не занижали технические
данные.

Что касается снижения показателя сжатия на
турбированных моторах, то здесь потребуется модернизация системы электрики с
датчиками, всей поршневой группы и форсунок, если это дизельный агрегат.

В отдельных случаях дефорсированию предпочитают свап, когда менее мощный контрактный мотор устанавливают вместо штатного.

Таблица: зависимость степени сжатия от октанового
числа

Таблица: популярные двигатели и показатель сжатия

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Читатели журнала Биргалеев из г. Салавата и Филичев из г. Удомля Калининской обл. спрашивают, что такое степень сжатия, как ее замерить на двухтактном моторе, какова величина степени сжатия современных двигателей и как рассчитать, насколько нужно подрезать головку блока для повышения мощности мотора? Аналогичные вопросы задают и другие читатели.

Эффективная мощность реального двигателя кроме других параметров определяется величиной термического КПД η t , который находится в прямой зависимости от степени сжатия ε. Как видно из графика, с повышением ε растет и η t , а следовательно, и мощность на валу двигателя.

Степень сжатия
(ее называют также геометрической) — это отношение полного объема цилиндра к объему камеры сгорания.

где ε — степень сжатия; V a — полный объем цилиндра, см 3 ; V h — рабочий объем цилиндра, см 3 ; V c — объем камеры сгорания, см 3 .

В литературе по ДВС для двухтактных двигателей кроме геометрической степени сжатия (или просто степени сжатия), определяемой по вышеприведенной формуле, введено понятие действительной (фактической, истинной) степени сжатия ε д
. При ее определении учитывается, что сжатие не начинается до тех пор; пока поршень не перекроет выпускное окно. Следовательно, действительная степень сжатия всегда меньше геометрической.

Действительная степень сжатия определяется по формуле:

или

где А — высота выпускного окна, см; D — диаметр цилиндра, см; S — ход поршня, см.

Пример расчета:

D = 50 мм = 5 см; S = 44 мм = 4,4 см; ε = 6,0; V c = 17,2 см 3 ; А = 23 мм = 2,3 см.

или

Необходимо отметить, что для четырехтактных двигателей при определении действительной степени сжатия можно было бы считать потерянным объем, описываемый поршнем за время, в течение которого открыт выпускной клапан при рабочем ходе плюс объем, описываемый поршнем при закрытом впускном клапане при сжатии. Однако для упрощения оценки и расчетов как двухтактных, так и четырехтактных двигателей принято рассматривать геометрическую степень сжатия, т. е. отношение полного объема цилиндра к объему камеры сгорания.

При пользовании технической литературой по двухтактным ДВС (книги, журналы, каталоги и проспекты) необходимо учитывать, что в Японии принято приводить действительную степень сжатия, а в Европе — геометрическую.

Отечественные серийные двигатели имеют, как правило, низкую степень сжатия (ε = 6,0÷7,0 для двухтактных и 6,0÷6,5 для четырехтактных). Это объясняется тем, что большинство подвесных моторов создавалось много лет назад и рассчитано на использование бензинов с низким октановым числом.

Современные двухтактные двигатели имеют ε = 7,0÷12,0 (меньшие значения ε у двигателей с объемом одного цилиндра 350 см 3 , а большие — с объемом около 50 см 3).

Для современных четырехтактных двигателей ε = 8,0÷10,5 (при цилиндровом объеме 600÷50 см 3 соответственно). Применение высокой степени сжатия требует топлива с октановым числом, равным 88-98 единицам.

Степень сжатия повышают для увеличения мощности и уменьшения расхода топлива. Однако увеличивать ее можно только до определенного предела, который ограничивается появлением детонации
— чрезвычайно быстрого, в виде взрыва, сгорания рабочей смеси со скоростью распространения пламени 2000÷2500 м/с (при нормальном сгорании эта скорость составляет всего 20÷40 м/с). Детонация сопровождается резким (ударным) повышением давления, передающимся на все детали кривошипно-шатунного механизма, перегревом поршня и клапанов, потерей мощности и появлением черного дыма из выхлопной системы. Сильная детонация приводит к разрушению поршня.

Чем выше степень сжатия и ниже октановое число применяемого бензина, тем более вероятна детонация при прочих равных условиях. Детонации подвержены высокооборотные двигатели с большим диаметром цилиндров, с большим коэффициентом избытка воздуха а в рабочей смеси (наиболее склонна к детонации смесь при α = 0,85÷0,95; увеличение остаточных газов снижает склонность к детонации). Детонация возможна при большом давлении смеси в начале сжатия, поэтому при использовании наддува степень сжатия обычно снижают. На антидетонационные свойства двигателя влияют форма камеры сгорания и расположение свечи зажигания — чем меньше путь пламени от электродов свечи до самой удаленной точки камеры сгорания, тем меньше склонность двигателя к детонации. Поэтому для форсировки путем повышения степени сжатия наиболее подходят двигатели с полусферической камерой сгорания и со свечой, расположенной в ее центре.

У двухтактного двигателя сжатие рабочей смеси происходит не только в надпоршневом пространстве, но и в картере при движении поршня от ВМТ к НМТ. Обычно давление в картере не превышает 1,5 кгс/см 2 . Оно зависит от степени сжатия в картере ε к
, т. е. от отношения полного объема картера V к при нахождении поршня в ВМТ к объему картера при положении поршня в НМТ.

где V h — рабочий объем цилиндра, см 3 .

Величина εк обычно находится в пределах 1,29÷1,40 (меньшее значение относится к гоночным двигателям, а большее — к серийным, коммерческим).

При работе с конкретным двигателем рабочий объем определяют расчетным способом по формуле:

Объем камеры сгорания, ввиду ее сложной формы, быстрее и точнее определяется следующим способом. Поршень устанавливается в ВМТ. Из мензурки (или другой емкости с делениями) в цилиндр заливается через свечное отверстие (до середины его высоты) моторное масло, слегка разведенное бензином. Количество вылитого масла и будет равно объему камеры сгорания.

Степень сжатия двухтактного двигателя с полусферической камерой сгорания можно повысить до 8,5÷9,0, но при этом придется применять топливо с октановым числом 93 и выше. При форсировке методом повышения сжатия неизбежно возрастают среднее эффективное давление в цилиндрах и соответственно силы, действующие на все детали цилиндро-поршневой группы и кривошипно-шатунного механизма. Возрастает частота вращения коленвала. Эти причины неизбежно вызывают уменьшение моторесурса и снижение надежности двигателя.

Пример расчета для определения величины подрезки головки блока. Имеется двигатель с параметрами D = 5 см; S = 4,4 см; V c = 17,2 см 3 ; ε = 6,5 (первоначальная степень сжатия). Требуется увеличить ее до ε t = 8,5.

Рабочий объем цилиндра.

Степень сжатия от чего она зависит формула. Как определяется степень сжатия. Как определить компрессию по степени сжатия. Какая должна быть максимальная компрессия с учётом октанового числа топлива

Характеризуется рядом величин. Одна из них – степень сжатия двигателя. Важно не путать ее с компрессией – значением максимального давления в цилиндре мотора.

Что такое степень сжатия

Данная степень – это соотношение объема цилиндра двигателя к объему камеры сгорания. Иначе можно сказать, что значение компрессии – отношение объема свободного места над поршнем, когда тот находится в нижней мертвой точке, к аналогичному объему при нахождении поршня в верхней точке.

Выше упоминалось, что компрессия и степень сжатия – не синонимы. Различие касается и обозначений, если компрессию измеряют в атмосферах, степень сжатия записывается как некоторое отношение, например, 11:1, 10:1, и так далее. Поэтому нельзя точно сказать, в чем измеряют степень сжатия в двигателе – это «безразмерный» параметр, зависящий от других характеристик ДВС.

Условно степень сжатия можно описать также как разницу между давлением в камере при подаче смеси (или дизтоплива в случае с дизельными двигателями) и при воспламенении порции горючего. Данный показатель зависит от модели и типа двигателя и обусловлен его конструкцией. Степень сжатия может быть:

• высокой;
• низкой.

Расчет сжатия

Рассмотрим, как узнать степень сжатия двигателя.

Она вычисляется по формуле:

Здесь Vр означает рабочий объем отдельного цилиндра, а Vс – значение объема камеры сгорания. Формула показывает важность значения объема камеры: если его, например, снизить, то параметр сжатия станет больше. То же произойдет и в случае увеличения объема цилиндра.

Чтобы узнать рабочий объем, нужно знать диаметр цилиндра и ход поршня. Вычисляется показатель по формуле:

Здесь D – диаметр, а S – ход поршня.

Иллюстрация:

Поскольку камера сгорания имеет сложную форму, ее объем обычно измеряется методом заливания в нее жидкости. Узнав, сколько воды поместилось в камеру, можно определить и ее объем. Для определения удобно использовать именно воду из-за удельного веса в 1 грамм на куб. см – сколько залилось грамм, столько и «кубиков» в цилиндре.

Альтернативный способ, как определить степень сжатия двигателя – обратиться к документации на него.

На что влияет степень сжатия

Важно понимать, на что влияет степень сжатия двигателя: от нее прямо зависит компрессия и мощность. Если сделать сжатие больше, силовой агрегат получит больший КПД, поскольку уменьшится удельный расход горючего.

Степень сжатия бензинового двигателя определяет, горючее с каким октановым числом он будет потреблять. Если топливо низкооктановое, это приведет к неприятному явлению детонации, а слишком высокое октановое число вызовет нехватку мощности – двигатель с малой компрессией просто не сможет обеспечивать нужное сжатие.

Таблица основных соотношений степеней сжатия и рекомендуемых топлив для бензиновых ДВС:

Интересно: бензиновые турбированные двигатели функционируют на горючем с большим октановым числом, чем аналогичные ДВС без наддува, поэтому их степень сжатия выше.

Еще больше она у дизелей. Поскольку в дизельных ДВС развиваются высокие давления, данный параметр у них также будет выше. Оптимальная степень сжатия дизельного двигателя находится в пределах от 18:1 до 22:1, в зависимости от агрегата.

Изменение коэффициента сжатия

Зачем менять степень?

На практике такая необходимость возникает нечасто. Менять сжатие может понадобиться:

• при желании форсировать двигатель;
• если нужно приспособить силовой агрегат под работу на нестандартном для него бензине, с отличающимся от рекомендованного октановым числом. Так поступали, например, советские автовладельцы, поскольку комплектов для переоборудования машины на газ в продаже не встречалось, но желание сэкономить на бензине имелось;
• после неудачного ремонта, чтобы устранить последствия некорректного вмешательства. Это может быть тепловая деформация ГБЦ, после которой нужна фрезеровка. После того, как повысили степень сжатия двигателя снятием слоя металла, работа на изначально предназначенном для него бензине становится невозможной.

Иногда меняют степень сжатия при конвертации автомобилей для езды на метановом топливе. У метана октановое число – 120, что требует повышать сжатие для ряда бензиновых автомобилей, и понижать – для дизелей (СЖ находится в пределах 12-14).

Перевод дизеля на метан влияет на мощность и ведет к некоторой потере таковой, что можно компенсировать турбонаддувом. Турбированный двигатель требует дополнительного снижения степени сжатия. Может потребоваться доработка электрики и датчиков, замена форсунок дизельного мотора на свечи зажигания, новый комплект цилиндро-поршневой группы.

Форсирование двигателя

Чтобы снимать больше мощности или получить возможность ездить на более дешевых сортах топлива, ДВС можно форсировать путем изменения объема камеры сгорания.

Для получения дополнительной мощности двигатель следует форсировать, увеличивая степень сжатия.

Важно: заметный прирост по мощности будет лишь на том двигателе, который штатно работает с более низкой степенью сжатия. Так, например, если ДВС с показателем 9:1 тюнингован до 10:1, он выдаст больше дополнительных «лошадей», чем двигатель со стоковым параметром 12:1, форсированный до 13:1.

Возможные следующие методы, как увеличить степень сжатия двигателя:

• установка тонкой прокладки ГБЦ и доработка головки блока;
• расточка цилиндров.

Под доработкой ГБЦ подразумевают фрезеровку ее нижней части, соприкасающейся с самим блоком. ГБЦ становится короче, благодаря чему уменьшается объем камеры сгорания и растет степень сжатия. То же происходит и при монтаже более тонкой прокладки.

Важно: эти манипуляции могут также потребовать установки новых поршней с увеличенными клапанными выемками, поскольку в ряде случаев возникает риск встречи поршня и клапанов. В обязательном порядке настраиваются заново фазы газораспределения.

Расточка БЦ также ведет к установке новых поршней под соответствующий диаметр. В результате растет рабочий объем и становится больше степень сжатия.

Дефорсирование под низкооктановое топливо

Такая операция проводится, когда вопрос мощности вторичен, а основная задача – приспособить двигатель под другое горючее. Это делается путем снижения степени сжимания, что позволяет двигателю работать на малооктановом бензине без детонации. Кроме того, налицо и определенная финансовая экономия на стоимости горючего.

Интересно: подобное решение нередко используется для карбюраторных двигателей старых машин. Для современных инжекторных ДВС с электронным управлением дефорсирование крайне не рекомендуется.

Основной способ, как уменьшить степень сжатия двигателя – сделать прокладку ГБЦ более толстой. Для этого берут две стандартные прокладки, между которыми делают алюминиевую прокладку-вставку. В результате растет объем камеры сгорания и высота ГБЦ.

Некоторые интересные факты

Метанольные двигатели гоночных машин имеют сжатие более 15:1. Для сравнения, стандартных карбюраторный двигатель, потребляющий неэтилированный бензин, имеет сжатие максимум 1.1:1.

Из серийных образцов моторов на бензине со сжатием 14:1 на рынке присутствуют образцы от Mazda (серия Skyactiv-G), ставящиеся, например, на CX-5. Но их фактическая СЖ находится в пределах 12, поскольку в данных моторах задействован так называемый «цикл Аткинсона», когда смесь сжимается в 12 раз после позднего закрытия клапанов. Эффективность таких двигателей измеряется не по сжатию, а по степени расширения.

В середине XX века в мировом двигателестроении, особенно в США, наблюдалась тенденция к увеличению степени сжатия. Так, к 70-м основная масса образцов американского автопрома имела СЖ от 11 до 13:1. Но штатная работа таких ДВС требовала использования высокооктанового бензина, который в то время умели получать только процессом этилирования – добавлением тетраэтилсвинца, высокотоксичного компонента. Когда в 1970-х годах появились новые экологические стандарты, этилирование стали запрещать, и это привело к обратной тенденции – снижению СЖ в серийных образцах двигателей.

Современные двигатели имеют систему автоматической регуляции угла зажигания, которая позволяет ДВС работать на «неродном» топливе – например, 92 вместо 95, и наоборот. Система управления УОЗ помогает избежать детонации и других неприятных явлений. Если же ее нет, то, например, залив высокооктановый бензин двигатель, не рассчитанный на такое горючее, можно потерять в мощности и даже залить свечи, поскольку зажигание будет поздним. Ситуацию можно поправить ручным выставлением УОЗ по инструкции к конкретной модели автомобиля.

Компрессия в цилиндрах двигателя является одним из важнейших факторов его работы. Она обозначает максимальную величину давления во время холостого прокручивания мотора. Отдельно взятые модели силовых агрегатов предполагают различные показатели уровня компрессии. Об этом далее в статье.

Компрессия среди автолюбителей считается диагностическим фактором, позволяющим оценить состояние поршневой группы и работоспособность двигателя автомобиля. Компрессией является наибольшее давление в цилиндре, которое создается поршнем в конце такта сжатия. Компрессия двигателя может измеряться в разных единицах, однако наибольшую популярность обрело измерение в атмосферах.

Компрессия — важный момент при диагностике двигателя авто

Высокая компрессия предохраняет картер от избыточного попадания газов, в результате чего газы направляются только на выполнение полезной работы. Это влечет за собой снижение расхода топлива и масла, следовательно, повышается мощность силового агрегата и его КПД. В условиях низкой компрессии мощность мотора падает, ухудшается динамика автомобиля и увеличивается расход горюче-смазочных материалов.

Степень сжатия, что это

Не очень опытные автовладельцы порой путают понятие «степень сжатия» с понятием «компрессия», однако в действительности это разные вещи. Степень сжатия — это отношение объема цилиндра силового агрегата к объему камеры сгорания.

Степень сжатия и компрессия, чем определяется их зависимость

В отличие от компрессии, степень сжатия — это неизменная величина, которая указана производителем в технической документации. Она не измеряется в единицах, поэтому нет смысла сопоставлять ее с компрессией. Также данный параметр напрямую воздействует на мощность мотора. Чем он больше, тем давление над поршнем выше, и, следовательно, выше крутящий момент.

Компрессия же под влиянием времени меняет свое значение в результате постепенного износа комплектующих поршневой группы и, вследствие этого, снижения давления в цилиндре. Стоит отметить, что от степени сжатия напрямую зависит компрессия в двигателе, эта связь значений отображена в рассчитанных параметрах для каждого типа силового агрегата.

Таблица компрессии у бензиновых автомобилей в норме

Показатели компрессии в автомобилях ВАЗ при условии, что все системы и агрегаты исправны:

• ВАЗ 2106-2107 — компрессия 11 кг/см2.
• ВАЗ 2109 — компрессия 11 кг/см2.
• ВАЗ 2110 — компрессия 12 кг/см2.
• ВАЗ 2112 — компрессия 12.6 кг/см2.

Компрессия в бензиновых моторах некоторых других моделей транспорта разных производителей:

Как рассчитать компрессию автомобиля

Чтобы определить компрессию, воспользуйтесь следующей формулой:

Компрессия = коэффициент X x на степень сжатия

Показатель степени сжатия можно найти в технических документах двигателя, при этом каждая модель автомобиля имеет свою степень сжатия. Что касается коэффициента X, то он тоже отдельно определен для каждой группы моторов, к примеру, четырехтактные бензиновые силовые агрегаты с искровой системой зажигания имеют коэффициент 1. 2-1.3.

Какая компрессия у дизельных двигателей

Показатель компрессии в дизельных двигателях существенно выше, нежели в бензиновых, поскольку зажигание топливной смеси в дизельных агрегатах происходит не от искры, а от сжатия под сильным давлением. До температуры воспламенения топливо нагревается при давлении около 35 кг/см2. Естественно, окончательный показатель давления, которого достаточно для воспламенения солярки, также зависит от определенных условий вроде состояния самого мотора или температуры окружающей среды. Однако, можно сделать вывод, что в процессе снижения компрессии в результате износа поршней автомобиль с дизелем становится все труднее завести.

Эксперты определили значение компрессии дизельного мотора, достаточное для его пуска в условиях различной внешней температуры:

• 40 — силовой агрегат заводится при температурах до -35 градусов.
• 36 — транспортное средство заведется при температурах до -30 градусов.
• 32 — заводится после длительной стоянки при температурах до -25 градусов.
• 28 — топливо воспламенится после длительной стоянки при -15 градусов.
• 25 — мотор без проблем заводится после длительной стоянки в теплой среде при -15 градусов.
• 22-23 — не остывший силовой агрегат заводится сразу, длительная стоянка возможна только в гараже при плюсовых температурах.
• менее 18 — даже разогретый двигатель при любых условиях не заведется.

Таблица компрессии дизельных автомобилей в норме

Приведенные ниже значения будут достоверными при запуске исправных моторов, в транспорте, где все системы работают. При наличии неисправностей данные показатели способны не соответствовать действительности.

Значение компрессии дизельных моторов некоторых моделей автомобилей:

• Камаз ЕВРО-0 — компрессия 29-35 кг/см2.
• Камаз ЕВРО-1 — компрессия 29-35 кг/см2.
• Камаз ЕВРО-2 — компрессия 29-35 кг/см2.
• Камаз ЕВРО-3 — компрессия 32-37 кг/см2.
• Камаз ЕВРО-4 — компрессия 32-39 кг/см2.
• ЯМЗ 236 — компрессия 33-38 кг/см2.
• ЯМЗ 236 Турбо — компрессия 33-38 кг/см2.
• ЯМЗ 238 — компрессия 33-38 кг/см2.
• ЯМЗ 238 Турбо — компрессия 33-38 кг/см2.
• ЯМЗ 240 — компрессия 33-38 кг/см2.
• ЯМЗ 240 Турбо — компрессия 33-38 кг/см2.
• Д240-245(МТЗ80-82) — компрессия 24-32 кг/см2.
• MAN F90/2000 — компрессия 30-38 кг/см2.

Как сделать замер компрессии двигателя правильно:

На показатель компрессии оказывает воздействие техническое состояние силового агрегата и условия, при которых осуществляются замеры, поэтому измерять компрессию всегда следует одним и тем же методом и в одинаковом режиме.

условия для замера компрессии

Замеры, как правило, проводятся в таких условиях:

1. Исправный стартер.
2. Заряженный аккумулятор.
3. Отсоединенный топливный шланг.
4. От катушек отключенные низковольтные провода.
5. Во всех цилиндрах вывернутые свечи.
6. Снятый воздушный фильтр.
7. Открытая дроссельная заслонка.
8. Разогретый до требуемой температуры силовой агрегат.

замер компрессии при помощи компрессометра и свечного ключа

Сама процедура измерения компрессии осуществляется с помощью свечного ключа и компрессометра. Компрессометр следует вставить в отверстие от выкрученной свечи в одно время с запуском силового агрегата на холостом ходу и удерживать, пока не перестанут расти показания на шкале. Подобные манипуляции необходимо проводить со всеми цилиндрами мотора.

Почему полученные данные могут отличаться от паспортных данных

Полученная при измерении компрессии информация, как правило, отличается от цифр, заявленных изготовителем автомобиля в технических документах. Расхождение в значениях обусловлено износом поршневой группы, возникающем при регулярной эксплуатации автомобиля. С увеличением износа элементов компрессия в цилиндрах силового агрегата уменьшается.

Несомненно, при небольших отклонениях от заявленных изготовителем цифр, автовладелец может продолжать пользоваться транспортным средством, без ремонта поршневой группы. Допустимым считается расхождение до десяти процентов. При увеличении разрыва показателей комплектующие мотора считаются сильно изношенными.

Причины снижения компрессии

1. Появление нагара вследствие износа маслосъемных колпачков.
2. Дефект кулачка распредвала.
3. Прогар либо деформация клапана.
4. Прогар поршня.
5. Трещина в перемычке поршня.
6. Поршневые кольца сели в канавки поршня — наиболее распространенная причина снижения компрессии.

Что грозит автомобилю при работе со сниженной компрессией

Как правило, при перечисленных причинах снижение компрессии происходит только в одном цилиндре, поэтому капитальный ремонт мотора не требуется. В данном случае достаточно почистить камеру сгорания от нагара и заменить детали.

Если компрессия снизилась во всех цилиндрах одновременно, вероятнее всего, нарушилась герметичность камеры сгорания, что может привести к капитальному ремонту мотора. Если герметичность камеры сгорания нарушена, понадобится регулировка зазоров, а также газораспределительного механизма.

В дизельных силовых агрегатах причиной снижения компрессии зачастую является износ зеркала цилиндров. Признак снижения компрессии в дизельных двигателях — появление из выхлопной трубы синего дыма в результате неполного сгорания солярки в условиях недостаточно высокой температуры.

Порой неисправности сторонних элементов способны повлечь за собой уменьшение давления в цилиндрах, к примеру, плохое распыление топлива в результате неисправности форсунки.

Как повысить компрессию

Чтобы устранить проблему низкой компрессии силового агрегата, следует заменить либо отремонтировать испорченные детали и агрегаты, после чего мощность двигателя снова возрастет.

Советы профи: присадка для компрессии двигателя, пользоваться или нет

Несомненно, специальные присадки способны увеличить компрессию силового агрегата, поскольку имеют массу положительных комплексных свойств. Однако, нужно понимать, что не стоит ожидать от присадок существенного эффекта, если двигатель сильно изношен. Кстати, среди автовладельцев встречается ряд отрицательных отзывов после применения. В любом случае, выбор за вами.

Силовые агрегаты современных легковых автомобилей представляют собой сложные технические конструкции, и их работа определяется множеством различных параметров. Начинающим автолюбителям бывает очень непросто разобраться с тем, что же именно под каждым из них подразумевается. К примеру, о том, что такое степень сжатия двигателя в действительности не знают даже опытные автолюбители. Вернее, они считают, что им эти известно, но на самом деле очень часто путают этот параметр с компрессией.

Что такое степень сжатия и чем она отличается от компрессии

Иллюстрация степени сжатия 10:1

Каждый двигатель внутреннего сгорания функционирует за счет того, что в его цилиндрах при сжигании топливной смеси образуются газы, которые приводят в движение поршни, а они, в свою очередь — коленчатый вал. Таким образом, происходит преобразование энергии горения в энергию механическую, возникает крутящий момент, благодаря чему автомобиль движется.

Сгорание топливной смеси происходит в цилиндрах, причем перед воспламенением поршни сжимают ее до определенного объема. Именно отношение полного объема цилиндра к объему камеры сгорания и называется степенью сжатия ДВС. Эта величина не имеет размерности и выражается простым соотношением. Для большинства современных бензиновых двигателей внутреннего сгорания она составляет от 8:1 до 12:1, а для дизельных моторов — от 11:1 до 14:1.

Под компрессией понимается максимальное значение давления, которое возникает в камере сгорания в самом конце такта сжатия топливной смеси. Таким образом, эта величина является не относительной, а абсолютной величиной. Для ее измерения используются такие единицы, как атмосферы, кг/см 2 , а также килопаскали или бары. Компрессия тесно связана со степенью сжатия, однако совсем не идентична ей. На ее значение оказывает влияние не только объем, до которого сжимается топливная смесь перед воспламенением, но и такие факторы, как ее состав, текущая температура двигателя, наличие зазоров в приводах клапанов и некоторые другие.

На что влияет степень сжатия двигателя

Нормальное сгорание смеси (вверху) и детонация (внизу)

Степень сжатия двигателя напрямую влияет на то количество работы, которое производит силовой агрегат. Чем она выше, тем больше энергии выделяется при сжигании топливной смеси, и, соответственно, тем большую мощность демонстрирует силовой агрегат. Именно по этой причине в конце прошлого века производители двигателей внутреннего сгорания старались делать свою продукцию мощнее именно за счет увеличения степени сжатия, а не за счет увеличения объемов цилиндров и камер сгорания. Следует заметить, что при форсировании моторов таким способом достигается существенный прирост мощности без дополнительного потребления топлива. Таким образом, моторы в итоге получаются не только мощными, но еще и экономичными.

У такого метода есть, однако, и свои ограничения, причем довольно существенные. Дело в том, что при сжатии до определенной величины топливная смесь детонирует, то есть происходит ее самопроизвольный взрыв. Это, правда, касается только бензиновых двигателей: в дизельных моторах детонации не происходит, и во многом именно поэтому они в среднем имеют более высокую степень сжатия.

Для того чтобы серьезно увеличить значение давления детонации, повышают октановое число бензина, что существенно удорожает топливо. Кроме того, многие химические добавки, которые для этой цели используются, ухудшают экологические параметры двигателей внутреннего сгорания. Некоторые не очень опытные автомобилисты считают, что чем выше октановое число бензина, тем больше энергии он выделяет при сгорании, однако на самом деле это совсем не так: эта характеристика не оказывает никакого влияния на теплотворную способность топлива.

Как рассчитывают степень сжатия двигателя

Поскольку очень желательно, чтобы двигатель внутреннего сгорания, установленный на автомобиле, имел максимально возможную степень сжатия, то необходимо уметь ее определять. Важно это еще и для того, чтобы при регулировке силового агрегата, направленной на его форсирование, избежать опасности детонации, которая может просто разрушить мотор.

Стандартная формула, по которой рассчитывается степень сжатия двигателя внутреннего сгорания, имеет следующий вид:

• CR=(V+C)/C,
• где CR — степень сжатия двигателя, V — рабочий объем цилиндра, C — объем камеры сгорания.

Для того чтобы определить значение этой величины для одного цилиндра, нужно сначала разделить общий рабочий объем силового агрегата на их количество. Таким образом определяется значение параметра V из приведенной выше формулы. Определить объем камеры сгорания (то есть значение величины С) несколько сложнее, но вполне возможно. Для этого опытные автомобилисты и механики, специализирующиеся на ремонте и наладке двигателей внутреннего сгорания, используют бюретку, которая проградуирована в кубических сантиметрах. Наиболее простой способ заключается в том, чтобы залить в камеру сгорания жидкость (например, бензин), а после этого измерить с помощью бюретки ее объем. Полученные данные нужно подставить в формулу расчета.

На практике значение степени сжатия двигателя обычно определяется в следующих случаях:

• При форсировании силового агрегата;
• При его приспособлении для функционирования с топливом другого октанового числа;
• После проведения такого ремонта ДВС, когда требуется корректировка степени сжатия.

Как изменить степень сжатия двигателя

У современных двигателей внутреннего сгорания меняют степень сжатия как в сторону увеличения, так и в строну уменьшения. Если ее необходимо увеличить, то растачивают цилиндры и устанавливают поршни большего диаметра. Еще один достаточно распространенный способ — это уменьшение объема камер сгорания. Для этого там, где головка цилиндров сопрягается с блоком, удаляется слой металла. Эту операцию производят на строгальном или фрезерном станке.

Начинающие автолюбители, которые только недавно обзавелись машиной, очень часто пытаются разобраться в том, что находится внутри, то есть под капотом. Особый интерес у человека вызывает двигатель, так как строение у этого агрегата очень сложное, а разбираться в этом нужно, дабы сэкономить деньги в случае поломки.

Ведь если хорошо разбираться во всем этом, то можно и самостоятельно починить свою машину, не обращаясь в сервисный центр.

Неопытные автомобилисты часто путают понятия «компрессия» и «степень сжатия», хотя они не оказывают влияние один на другой. Стоит сказать, что компрессия меняется в период эксплуатации машины, а степень сжатия – величина безразмерная и относительная.

Что такое степень сжатия?

Степень сжатия
— геометрическая величина, который не имеет единицы измерения. Определить ее можно параметрами самого двигателя, так как этот параметр равен отношению полного объема цилиндра к объему камеры сгорания. Изменить степень сжатия можно только посредством вмешательства в конструкцию двигателя.

Этот параметр поменяется, если, например, изменить толщину прокладки ГБЦ, разными способами форсирования или дефорсирования мотора, которые поменяют саму геометрию мотора. Степень сжатия напрямую зависит от стойкости к детонации того горючего, которое используется для заправки этой машины.
Данный параметр можно найти в инструкции по использованию машины, в разделе ТТХ.

Компрессия: что это?

Компрессия
– это давление газов в цилиндрах двигателя в конце такта сжатия во время вращения вала стартером при отключенном зажигания. Именно во время вращения стартером нужно измерять компрессию, так как во время работы мотора давление меняется. Этот параметр является физической величиной, а для ее измерения используют специальный прибор – компрессометр.

В теории компрессия и степень сжатия равны между собой, а вот на практике ситуация иная: степень сжатия почти всегда меньше, чем компрессия.

На это есть свои причины. Эти величины будут равны между собой, если газ в цилиндрах сжимается бесконечно долго, изометрически. В этом случае энергия, которая выделяется в процессе сжатия газа, полностью поглощалась бы поршнем, стенками цилиндров, головкой блока и другими частями мотора, благодаря чему не менялся бы тепловой баланс. Газ, который сжимается, отдает тепло и не давит на манометр с большей силой, нежели расчетная.

На практике же все абсолютно по-другому. В реальной жизни процесс сжатия газа происходит на фоне роста температуры, то есть процесс адиабатный. Если говорить простыми словами, то все тепло, которое выделяет сжатый газ, просто не успевает поглотиться стенками цилиндров, а за счет остатка и в цилиндре создается повышенное давление.

В старых моторах компрессия будет ниже, чем у новых. Это происходит за счет герметичности: новый мотор более герметичен, нежели старый, поэтому и замки колец и остальные места цилиндров не будут пропускать достаточно большое количество тепла, чтобы компрессия существенно упала.

Если двигатель работает исправно, то зачастую компрессия больше расчетной степени сжатия в 1,2 – 1,3 раза. В теории давление газа меняется обратно пропорционально изменению объема газа в степени 1,4.

Но подобный расчет справедлив только тогда, когда нет утечек воздуха, а тепло не передается окружающими стенками. За счет того, что все это есть в реальной жизни, то и подобное соотношение справедливо (1,2 – 1,3 раза). Существует эмпирическая формула, которая связывает степень сжатия и компрессия: Е = (P+3,9)/1.55
, где Р – это измеренное давление, а Е – это степень сжатия.

Измеряют компрессию для того, чтобы оценить состояние двигателя и степень износа цилиндропоршневой группы. Чем меньше уровень компрессии, тем больше изношены клапаны и цилиндропоршневая группа. Если показатели слишком низкие (меньше 10 атм. в случае нетурбированного мотора, который работает на бензине), то можно говорить о том, что мотор находится в плачевном состоянии. Также об износе мотора может говорить и отличие в уровнях компрессии в разных цилиндрах больше, чем на 1 атм.

Самый плохой вариант – это наличие и первого, и второго «звоночков». В этом случае нужно обращаться к специалистам для проведения капитального ремонта «начинки» автомобиля.

Померять компрессию можно таким образом: двигатель нужно прогреть, потом выкрутить свечи, нажать на педаль газа, от чего стартер будет прокручивать двигатель, пока давление не станет стабильным.

Прогревать двигатель нужно для того, чтобы коленчатый вал вращался с достаточной частотой, а аккумуляторная батарея была разряженной. Чем выше будет частота вращения коленчатого вала, тем меньшим будет время контакта сжимаемых газов и стенок цилиндра, то есть компрессия будет выше.
Именно поэтому и стартер, и АКБ должны быть исправными.

С помощью компрессии можно определить и то место, где мотор наиболее изношен. Это возможно за счет того, что давление газов падает из-за негерметичности клапанов и колец. Чтобы конкретизировать место утечки газа («виноваты» клапаны или кольца), нужно залить в цилиндр 10 – 30 г моторного масла, после чего нужно снова померять компрессию. За счет своей вязкой структуры, масло на определенное время герметизирует замки колец и щель между стенкой цилиндра и поршнем, то есть места, где «уходит» наибольшее количество газа.

Если показатели компрессометра не меняются, то неисправны клапаны, а если повысятся – то причиной всему изношенные кольца.

Рабочий объем цилиндра представляет собой объем находящийся между крайними позициями движения поршня.

Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту. И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так:

h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)

r — радиус поршня мм

п — 3,14 не именное число.

Как узнать объем двигателя

Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС. И того получается:

Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.

Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см. куб., то для перевода единиц измерения, результат придется разделить еще на 1000.

Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания. Поэтому не стоит путать эти два понятия. И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.

Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня, но посчитать рабочий объем в см³ нашим, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.

Объем двигателя внутреннего сгорания очень часто также могут называть литражом, поскольку измеряется как в кубических сантиметрах (более точное значение), так и литрах (округленное), 1000 см³ равняется 1 л.

Расчет объема ДВС калькулятором

Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех. характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.

Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.

Длинноходный и короткоходный поршень

Также замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах. А длинноходные стоят там, где нужна тяга и экономичность.

Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

Что такое степень сжатия? — Ревзилла

Степень сжатия является важным фактором, определяющим «индивидуальность» двигателя. Проще говоря, это мера того, сколько воздуха и топлива может выжать цилиндр двигателя. Это просто сравнение того, какой объем он может удерживать при максимальном размере (когда поршень находится в нижней мертвой точке) по сравнению с объемом при его минимальном размере (вплоть до верхней мертвой точки).

Для несложной перспективы подумайте об этом с точки зрения потенциала давления. Помещая топливо и воздух под большее давление, существует возможность извлечения большей мощности из (очень быстро) горящей смеси воздуха и топлива.

Здесь вы можете увидеть комплект головок цилиндров Harley-Davidson с боковым расположением клапанов. Несмотря на то, что эти головки имели самую высокую степень сжатия, которую Harley предлагал для своих больших плоскостей, они все равно звучали на низком уровне 5,7: 1. Обратите внимание на объем камер…

Чтобы дать вам быстрый пример, давайте представим одноцилиндровый двигатель с диаметром цилиндра 3 1/2 дюйма и ходом поршня 4 1/4 дюйма. Чтобы упростить задачу, скажем, в TDC, поршень с плоской вершиной идет даже с верхней частью деки. Давайте также представим, что объем головы составляет восемь кубических дюймов. Πr² — это формула, которая нам нужна для получения площади отверстия, затем мы умножаем ее на высоту, чтобы получить рабочий объем 40,88 кубических дюймов. Теперь добавим объем камеры сгорания и установим наше соотношение, которое равно 48,88:8. Степень сжатия всегда выражается со знаменателем, равным единице, поэтому мы просто делим максимальный объем цилиндра и камеры на минимальный, чтобы получить степень сжатия 6,11:1. Есть смысл?

…по сравнению с этими гоночными головками вторичного рынка. Они основаны на модифицированных головах Джерри Бранча в стиле KR. Объем этих камер составляет около 4,4 дюйма по сравнению с 8-дюймовыми блоками, которые вы видели на предыдущем фото. Фотографии Лемми.

Теперь это упрощенное сравнение. Есть и другие факторы, которые немного усложняют ситуацию. Например, степень сжатия можно повысить или понизить, используя более толстую или более тонкую прокладку ГБЦ. (Или вообще без прокладки головки!) Его также можно изменить, используя поршни другой формы. Например, у нашего теоретического поршня была плоская верхняя часть, но что, если бы у него была тарелка для клапанов или если бы он не доходил до деки? («Дека» — это верхняя часть цилиндра.) Объем камеры сгорания увеличится, а степень сжатия уменьшится. Обратное верно для таких предметов, как «выдвижные» или куполообразные поршни; они уменьшают объем камеры сгорания.

Всплывающие поршни. Фото S&S. Коэффициенты сжатия сильно различаются, но обычно могут сказать вам что-то об уровне производительности или долговечности двигателя. Наш пример выше? Большой сингл с очень низкой степенью сжатия? Скорее всего, это будет сельскохозяйственный двигатель, которому не нужно развивать максимальную мощность, он, скорее всего, будет работать на одной скорости весь день и должен работать долгие годы. Это дизайн с низким уровнем стресса. Когда вы видите степень сжатия в диапазоне от 6:1 до 7:1 в двигателе мотоцикла, вы, вероятно, смотрите на очень старый мотоцикл, который, вероятно, имеет плоскую головку. Соотношения от 7:1 до примерно 9: 1 обычно используются либо в мотоциклах с низким уровнем нагрузки, таких как круизеры, либо в старых мотоциклах с конструкцией OHV. Современные уличные мотоциклы обычно звонят где-то между 9,5:1 и 13,5:1. Эти мотоциклы, вероятно, будут иметь мощные характеристики для своего размера. За эти годы они отошли на север, потому что усовершенствованный контроль искры позволил увеличить, а металлургия постоянно совершенствуется.

Кстати, мы говорили о статической степени сжатия, а не о динамической. Мы говорим о степени сжатия при остановленном двигателе, но реальность такова, что двигатели движутся с разными скоростями. Чтобы некоторые высокооборотные двигатели работали хорошо, существует довольно длительный период времени, когда впускной и выпускной клапаны открыты. Одна из причин, по которой современные коэффициенты сжатия стали такими высокими, заключается просто в том, чтобы помочь компенсировать это перекрытие.

Обратите внимание, что камера сгорания этого CB750 использует внешний край каждого клапана в качестве периметра, помогая сохранить небольшой объем камеры, повышая степень сжатия. Фото Райана Шульца.

Так что вам может быть интересно, почему мы просто не увеличиваем степень сжатия как сумасшедшие, чтобы у всех нас были 200-сильные одноцилиндровые мотоциклы, которые весят 200 фунтов. Это невозможно по двум причинам. Во-первых, топливо начинает детонировать само по себе, когда оно сильно сжато. (На самом деле именно так работает дизель; в этих двигателях даже не используются свечи зажигания. Дизель со степенью сжатия 20:1 вовсе не редкость.) конструкция камеры сгорания, но все же существует практический предел. (Именно поэтому для многих новых мотоциклов требуется бензин премиум-класса.) Изменяемая синхронизация на современных мотоциклах позволяет мотоциклам работать на топливе с более низким октановым числом, но бесплатного обеда не бывает — вы не сможете добиться максимально возможной мощности на низкокачественном топливе. (Важно помнить, что высокооктановое топливо бесполезно, если ваш двигатель не детонирует. Заливка 108-го октанового числа в стандартную Honda Rebel не заставит ее двигаться быстрее, чем обычный обычный 87-й.) Тем не менее, я не хочу использовать канистры с горючим для гонок по бездорожью по 10 баксов за галлон, если у вас мотоцикл с высоким клиренсом, так что это большая часть того, почему степень сжатия не заоблачная. Если тебе 99 процентов людей на мотоцикле обычно не участвуют в соревнованиях и должны заправляться в заправочной колонке.

С такими мелкими камерами сгорания велики шансы, что, если только поршень не сидит очень далеко «в отверстии» или прокладки головки не слишком высокие, двигатель, к которому принадлежит эта головка, вероятно, имеет очень, очень здоровую степень сжатия. Кавасаки фото.

Другая причина, по которой степень сжатия имеет практический предел, заключается в том, что металл не может выдержать очень большую нагрузку. Конечно, конструкция головки и металлургия могут (и улучшаются!) улучшаться, что является одной из причин того, почему более высокие степени сжатия являются нормой на данном этапе, но есть только так много ударов, которые могут выдержать верхняя часть поршня, кольцевая зона или шатун — а с увеличением сжатия также увеличивается тепло. Высокие степени сжатия на двигателях с верхним расположением клапанов обычно имеют клапаны и поршни, достигающие очень близко друг к другу , поэтому шансы на уничтожение с помощью помех возрастают. Это приводит к необходимости более точного контроля фаз газораспределения, которая возникла в последние годы, что, в свою очередь, привело к более высоким CR (и более высоким ценам на мотоциклы!)

Это своего рода начальное руководство по степени сжатия; есть всевозможные нюансы, которые мы не рассмотрели. Однако теперь вы знаете основы, так что это еще одно число в спецификации, которое должно помочь вам немного лучше понять силовую установку мотоцикла.

Галерея изображений

Чем выше степень сжатия, тем выше мощность? Да, и вот почему.

| Практическое руководство – Двигатель и трансмиссия

Увеличит ли увеличение степени сжатия выходную мощность вашего двигателя? Вы можете подозревать, что ответ «да», и вы будете правы, но вы можете не знать всех причин, почему. Когда цель состоит в том, чтобы увеличить мощность мощных двигателей, есть несколько популярных способов добиться этого, включая добавление наддува с помощью турбонагнетателя, нагнетателя или закиси азота. Увеличение рабочего объема двигателя или увеличение его скорости (об/мин) также может привести к скачку мощности и также популярно, но увеличение степени сжатия, то есть уменьшение объема камеры сгорания, вероятно, является наименее понятным методом из всех. В конце концов, как можно сделать что-либо в двигателе меньше увеличивает свою мощность?!

Что такое сжатие?

Возможно, мы идем по уже утоптанной земле, но статическая степень сжатия двигателя проста для понимания: это весь объем цилиндра над компрессионным кольцом в нижней мертвой точке (НМТ) по сравнению с объемом над компрессионным кольцом в верхней мертвой точке (ВМТ). Чтобы узнать, как рассчитать статическую степень сжатия, нажмите здесь.

В четырехтактном двигателе внутреннего сгорания вся работа выполняется во время рабочего такта. Остаются три других такта (впуск, сжатие и выпуск), которые должны существовать, но ничего не добавляют к выходной мощности. На самом деле, они стоят энергии — очень много. Четырехтактные двигатели внутреннего сгорания общеизвестно неэффективны, 20 процентов из них считаются святым Граалем, но большинство из них находятся в младшем подростковом возрасте. Это означает, что существует огромный потенциал повышения эффективности, и именно поэтому многие силовые установки с высокой степенью сжатия последних моделей, такие как Gen V GM, Ford Coyote и Gen III Hemi, выглядят так хорошо по сравнению со своими предшественниками.

Динамика мощного удара

Представьте себе на мгновение, что мы рассматриваем рабочий удар как однократное событие с открытым временем, подобное выстрелу из винтовки. В лучшем случае наша пуля (поршень) имеет только полость казенной части, удерживающую порох в оболочке, в качестве камеры сгорания, и всю длину ствола в качестве цилиндра (рабочий объем). Изменение начального положения пули от порохового заряда к месту дальше по стволу означает меньшее расстояние, на котором расширяющиеся газы воздействуют на пулю, прежде чем она выйдет.

Если вы перевернете концепцию сжатия с ног на голову и подумаете о нем как о событии расширения, вы получите обратное сжатие — коэффициент расширения. В этом больше смысла, потому что именно расширение, а не сжатие, создает силу, из которой мы получаем энергию. Итак, если посмотреть на аналогию с нашей винтовкой, у нас есть ствол той же длины и диаметра, та же пуля (поршень), тот же заряд (воздух и топливо), только мы запускаем пулю дальше по стволу. Чем дальше по стволу начинается пуля, тем меньшую силу расширения газ может воздействовать на пулю. Для наших целей эта сила представляет собой крутящий момент двигателя, а начальная точка пули аналогична динамической степени сжатия двигателя в заданном рабочем состоянии.

Статическое и динамическое сжатие

Степень статического сжатия (иногда называемая степенью механического сжатия) является удобной ссылкой, которую производители двигателей используют для создания и описания двигателей, но нет двух действительно одинаковых двигателей с одинаковым CR, потому что на самом деле имеет значение динамическая степень сжатия. По этой причине застревание на статических степенях сжатия является тупиком для большинства вещей, кроме автомобильной тривиальной погони. Цилиндр с рабочим объемом 100 куб. см захватит 100 куб. см воздуха и топлива, закрыв впускной клапан в НМТ, но только 75 куб. см, если он закроется на четверть до отверстия. Поскольку количество воздуха и топлива, попавших в камеру сгорания, действительно имеет значение для выработки мощности, из двух наших гипотетических 100-кубовых двигателей тот, у которого больше всего захваченных воздуха и топлива, будет давать наибольшую мощность (при прочих равных условиях), хотя оба двигателя имеют одинаковый рабочий объем.

Где находится «динамическая» часть коэффициента динамического сжатия?

Наш предыдущий абзац не проливает много света на то, почему это называется «динамическим сжатием», пока мы не рассмотрим, как двигатель работает в различных условиях. Даже в двигателях с фиксированными фазами газораспределения (без VVT) эффективная степень сжатия изменяется при изменении частоты вращения двигателя и нагрузки. Короче говоря, если он изменяет количество заряда в камере сгорания от цикла к циклу, он меняет степень расширения и, следовательно, свою мощность. Настройка индукции, скорость двигателя, продувка выхлопных газов и положение дроссельной заслонки — все это изменяет динамическую компрессию от момента к моменту. Таким образом, статическая компрессия на самом деле является не индикатором удельной мощности двигателя, а критерием для расчета того, что будет дальше!

Стоит ли повышать коэффициент статического сжатия?

В недавнем динамометрическом тесте мы проверили производительность стандартного 70-кубового литья LS «317» (слева), сравнив его с меньшим 65-кубовым литьем «243», и обнаружили, что разница составляет чуть более полбалла при сжатии. .

При обсуждении коэффициентов сжатия, которые обычно используются в автомобильной сфере — от 8:1 до 15:1 — количество мощности, которое вы можете ожидать, будет варьироваться от 2 до 4 процентов на единицу полученного статического сжатия. (Это, как мы отметим, является улучшением, которое вы получите только с компрессией, а не с оптимизацией фаз газораспределения.) Три процента могут показаться не такими уж большими по сравнению с тем, что вы получите, добавив турбокомпрессор, закись азота или даже кулачок, но все имеет значение. Более того, поднять степень сжатия на величину, достаточную для того, чтобы почувствовать разницу, может быть так же просто, как обработать блок или головки цилиндров на несколько тысячных во время следующего ремонта, так почему бы и нет? Подробнее об этом чуть позже.

Увеличение компрессии на этом 6-литровом LS стоило 15 л.с., и все, что мы сделали, это заменили большие камеры сгорания на меньшие.

Недавно мы провели динамометрический тест типичного 6-литрового Gen III LS (LY6) с уличным распредвалом. Со штатными 70-кубовыми камерами сгорания мощность достигала 490 л.с. Просто заменив стандартные литые головки блока цилиндров 70cc 317 на стандартные литые головки 243 с меньшей камерой сгорания 65cc, мы увеличили мощность до 505 л.с., прирост составил 15 л.с. (около 3 процентов).

Как насчет октана топлива?

Если вы повысите компрессию, вы окажетесь на крючке из-за подачи в двигатель топлива с достаточно высоким октановым числом, чтобы предотвратить разрушительную для двигателя детонацию. Однако усовершенствования головок цилиндров и другие технологии в последние годы значительно смягчили удар.

Есть один ограничивающий фактор, который может привести к резкому прекращению вашего плана по повышению компрессии — октановое число топлива. Октановое число — это описание склонности топлива к воспламенению при определенных условиях испытаний, которые учитывают степень сжатия, число оборотов в минуту, нагрузку, температуру охлаждающей жидкости, температуру воздуха на входе, влажность и множество других переменных. Более высокое октановое число означает, что топливо может противостоять самовозгоранию при более высоком давлении и температуре, чем топливо с более низким октановым числом.

При прочих равных, двигатели с более высокой степенью сжатия требуют топлива с более высоким октановым числом. Это связано с тем, что топливо с более низким октановым числом может начать воспламеняться до возникновения искры через систему зажигания, состояние, известное как детонация или самовоспламенение. Когда это происходит, ранний фронт пламени создает пиковое давление в камере до того, как поршень достигнет ВМТ. Этот всплеск давления усугубляется тем, что он ограничивается все меньшим пространством, поскольку поршень продолжает свое неумолимое движение к ВМТ. Детонации, почти всегда катастрофической для высокопроизводительных двигателей, следует избегать любой ценой — это все равно, что одновременно бить по поршням молотком и плазменной горелкой.

По этой причине работа с более высокой степенью сжатия может привести к повреждению двигателя, но ситуация постепенно меняется. Улучшения в таких вещах, как металлургия, покрытия и вычислительная динамика потока, означают, что инженеры и производители двигателей имеют множество инструментов для защиты от разрушительной детонации. Там, где когда-то было табу на 11:1 или даже 10:1 на улице с газом, мы обнаружили, что хорошо подобранная комбинация (головки, кулачок, впуск и т. д.) может раздвинуть границы приемлемого сжатия с качайте газ в диапазоне 11: 1 и выше с небольшими уступками в производительности или удобстве использования. Сейчас, как никогда раньше, самое время увеличить степень сжатия!

Популярные страницы

• Лучшие электромобили — модели электромобилей с самым высоким рейтингом

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить

  Это внедорожники с лучшим расходом топлива

Страницы трендов

• Лучшие электромобили — самые популярные модели электромобилей

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить

  Это внедорожники с лучшим расходом топлива

Теория степени сжатия и ее расчет в Powersports

Если вы покупаете поршни для мотоцикла, квадроцикла или UTV, вы, скорее всего, увидите варианты с различной степенью сжатия. При проектировании поршней для различных степеней сжатия учитывается множество факторов. Здесь мы рассмотрим, как рассчитывается степень сжатия, и как она может повлиять на ваш двигатель и требования к гоночному топливу.

Формула проста — сжатие дает силу, и иногда теория «чем больше, тем лучше» имеет некоторые основания. Но прежде чем мы начнем вслепую увеличивать степень сжатия, лучше узнать больше о том, как этого добиться. Степень сжатия для любого двигателя или отдельного цилиндра определяется как отношение между рабочим объемом цилиндра с поршнем в нижней мертвой точке (НМТ) и объемом с поршнем в верхней мертвой точке (ВМТ). Если, например, отношение объема НМТ в 13 раз больше объема в ВМТ, то степень сжатия равна 13:1.

Степень сжатия представляет собой отношение рабочего объема цилиндра с поршнем в нижней мертвой точке к рабочему объему цилиндра с поршнем в верхней мертвой точке.

Степень сжатия играет важную роль в создании мощности, поскольку именно это сжатие воздушно-топливной смеси улучшает процесс сгорания и создает мощность. Конечно, более высокая степень сжатия также предъявляет более высокие требования к октановому числу топлива, поэтому важно помнить об этом. В качестве примера мы будем использовать одноцилиндровые двигатели для внедорожных мотоциклов. Степень сжатия двигателя серийного мотоцикла для бездорожья с годами увеличилась до текущих диапазонов от 12,5: 1 до 13,5: 1, но при этом все еще способна сжигать насос премиум-класса 9.Бензин с октановым числом 1/93. Это достигается за счет улучшенной конструкции камеры сгорания, а также улучшенного контроля соотношения воздух-топливо за счет электронного впрыска топлива (EFI).

Как рассчитывается степень сжатия?

Было бы неплохо просмотреть, как рассчитывается сжатие. Это вопрос разбиения на ряд небольших областей, для которых необходимо рассчитать их отдельные объемы. Затем эти меньшие тома можно сложить вместе, чтобы создать общий охватываемый том. Например, площадь верхней части поршня в ВМТ должна учитывать отдельные объемы камеры, верхней части поршня (конструкция головки), прокладки головки и высоты поршня над или под декой. цилиндр.

Нажмите здесь, чтобы прочитать о том, как рассчитать сжатие и рабочий объем для автомобильных двигателей.

Объем цилиндра

Вычисление объема цилиндра по формуле Пи x квадрат радиуса x ход поршня дает вам только объем цилиндра. Здесь изображен один цилиндр мотоцикла 250F.

Первым шагом является определение объема цилиндра на основе диаметра цилиндра и хода поршня. Если вы помните из школьной геометрии, объем цилиндра = Pi x радиус в квадрате x высота (в данном случае — ход). С диаметром цилиндра 77 мм и ходом поршня 53,6 мм получается цилиндр объемом 249 литров.куб.см. Это только сам цилиндр.

Далее нам нужно узнать объем камеры сгорания. Проще всего измерить это мерным цилиндром или бюреткой. Большинство бюреток имеют градуировку в миллилитрах, а один миллилитр равен одному кубическому сантиметру (см), так что пусть вас это не смущает. Объем камеры напрямую влияет на степень сжатия, поэтому его измерение важно для точности. Квадратная крышка из плексигласа, покрытая смазкой, с небольшим отверстием, просверленным в ней, чтобы вы могли заполнить камеру медицинским спиртом, смешанным с небольшим количеством пищевого красителя, хорошо работает в качестве измерительной жидкости.

В приведенном ниже примере мы используем автомобильную головку блока цилиндров, но тот же процесс можно выполнить для одно- или многоцилиндровых двигателей мотоциклов.

Герметизация плексигласовой крышки камеры сгорания смазкой позволит заполнить камеру сгорания медицинским спиртом. Вы можете использовать электронный измерительный инструмент (показан здесь), чтобы найти объем жидкости, или вы можете рассчитать вручную с помощью мерного цилиндра (показан ниже). Убедитесь, что камера сгорания заполнена полностью, без пузырьков воздуха, чтобы обеспечить точное измерение.

Объем поршня

Также необходимо измерить объем поршня. Это важно, так как поршень редко бывает идеально плоским. Если бы это было так, объем поршня был бы по существу равен 0, то есть тому, что не добавляется и не вычитается из степени сжатия. Однако большинство днищ поршней содержат некоторую комбинацию клапанных клапанов, тарелки или куполообразной конфигурации, которые составляют заданный объем. Предположим, что этот поршень имеет небольшой купол, но также включает разгрузку поршневого клапана. Общий объем купола поршня необходимо рассчитать для достижения точной степени сжатия. Ваш производитель поршней должен иметь этот объем в наличии, когда он вам понадобится. JE Pistons записывает эту информацию для каждой конструкции поршня.

Имейте в виду, что даже, казалось бы, небольшие изменения могут иметь прямое влияние на сжатие. Например, увеличение диаметра отверстия даже всего на 2 мм — например, с 96 до 98 мм — без каких-либо других изменений в поршне увеличит степень сжатия с 13,58:1 до 14,05:1 просто потому, что площадь поршня теперь больше.

Объем купола также учитывает так называемый объем щели или крошечный объем, находящийся между верхней кромкой поршня над кольцевой площадкой и стенкой цилиндра. Это измерение наиболее важно выполнить, если поршень был модифицирован для добавления дополнительного зазора клапана или если были выполнены другие модификации верхней части поршня.

Этот объем очень минимален, но JE учитывает его при расчете сжатия, чтобы гарантировать сохранение высокой точности.

Объем щели измеряет небольшое пространство между верхом, внешним краем поршня (над верхним кольцом) и цилиндром. Вы можете увидеть это небольшое пространство на фото выше.

Прокладка головки блока цилиндров

Толщина прокладки головки блока цилиндров также влияет на сжатие, так как это также создает объем, который необходимо учитывать при расчете. Толстая прокладка головки существенно увеличивает объем камеры, а более тонкая прокладка уменьшает его. Расчет объема такой же, как у цилиндра, только очень короткий. Чаще всего внутренний диаметр прокладки имеет круглую форму, поэтому вычислить объем довольно просто: объем = Пи х радиус в квадрате х высота.

Высота платформы

Необходимо также учитывать высоту платформы. Если поршень в ВМТ недотягивает до поверхности цилиндра, то этот объем добавляется к объему камеры сгорания, уменьшая степень сжатия. Если верхняя часть поршня превышает верхнюю часть цилиндра на заданную величину, этот объем необходимо вычесть из объема камеры сгорания, что увеличит степень сжатия. Это положение поршня также напрямую влияет на зазор между поршнем и головкой, поэтому внимательно следите за ним, чтобы не выходить за пределы спецификации.

Высота платформы относится к положению поршня по отношению к верхней части цилиндра (палубе) в ВМТ. В изображенном здесь поршне/цилиндре купол поршня находится над декой, когда поршень находится в ВМТ, поэтому этот объем купола поршня необходимо вычесть из объема камеры сгорания. Вот как поршни с высокой степенью сжатия, такие как этот, достигают более высокой степени сжатия.

Как только все эти размеры определены, мы можем выполнить простую математику, разделив объем цилиндра с поршнем в нижней части своего хода на объем цилиндра с поршнем в верхней части своего хода. Мы включили всю математическую формулу здесь внизу этой страницы, но она слишком длинная и сложная, и на самом деле нет причин повторять все это, если вы действительно не любите расчеты от руки! Более простой вариант — использовать один из множества бесплатных онлайн-калькуляторов коэффициента сжатия.

Использование программы расчета степени сжатия сэкономит много времени и избавит от ненужных проблем при выполнении расчетов вручную. Эти цифры приведены только для примера.

Нам нравится версия, предлагаемая Performance Trends (Performancetrends.com), поскольку она проста в использовании и ее можно загрузить бесплатно. Входные данные для этой программы могут даже быть изменены с английского на метрические, если вы предпочитаете, и входные данные настолько просты, что вы можете попробовать десятки различных комбинаций, чтобы удовлетворить свое любопытство.

Важно отметить, что, хотя сжатие играет важную роль в создании мощности, добавление сжатия не является чисто линейным предложением. Общепринятым показателем увеличения сжатия является то, что одна полная точка сжатия может добавить от 3 до 4 процентов мощности. Итак, если двигатель развивает мощность 50 лошадиных сил, а мы добавим полную точку сжатия (например, с 11 до 12:1), это потенциально может увеличить мощность до 51,5 лошадиных сил. Однако при текущих коэффициентах сжатия гоночных двигателей уже на уровне 13:1 добавление полной точки сжатия не обязательно может добавить целых три процента, поскольку закон убывающей отдачи играет роль при коэффициентах, близких к 14:1 или выше. Положительный прирост все равно будет, но он, скорее всего, не будет таким большим, как прирост, например, от 9:1 до 10:1.

Здесь изображены 3 поршня JE с разной степенью сжатия для одного и того же двигателя YXZ1000. CR включают 9,5: 1 (уменьшенное сжатие для турбо-приложений), 11,5: 1 (стандартное сжатие) и 12,5: 1 (высокое сжатие). Обратите внимание, что самая высокая степень сжатия имеет самые высокие куполообразные элементы, занимающие большую часть объема камеры сгорания. Поршень 9,5:1 наоборот. Другим примером могут быть эти поршни CRF450R JE 2017-18 годов. Стандартное сжатие, поршень 13,5: 1 (справа) имеет очень плоский купол, не занимающий лишнего объема в камере сгорания. Поршень 14,5: 1 (слева) имеет более высокий купол, чтобы уменьшить объем камеры сгорания, когда поршень находится в ВМТ.

Щелкните здесь, чтобы узнать больше о наших поршнях серии Pro.

Должен ли я использовать гоночный газ?

Поскольку большинство новых мотоциклетных двигателей в настоящее время имеют статическую степень сжатия 13:1, эти двигатели работают с очень точно настроенными комбинациями, позволяющими им работать на насосном газе с октановым числом от 91 до 93. Один вопрос, который часто задают, заключается в том, принесет ли гоночный бензин пользу. Есть несколько факторов, влияющих на гоночный бензин, которые выходят далеко за рамки простого повышения октанового числа. Многие гонщики считают, что увеличение октанового числа также добавит мощности. Хотя это может быть правдой, ответы могут быть трудными для расшифровки.

Октановое число само по себе не является функцией топлива, которая увеличивает мощность. Октан добавляют в топливо для предотвращения детонации. Если двигатель страдает от детонации или детонации из-за использования бензина более низкого качества, добавление октана восстановит эту мощность. И наоборот, добавление топлива с более высоким октановым числом в двигатель, который не страдает от проблем с детонацией, не приведет к увеличению мощности. Более распространенная ситуация заключается в том, что добавление октана сверх требований двигателя обычно приводит к менее эффективному процессу сгорания, который не увеличивает мощность. В определенных ситуациях использование слишком большого октана может привести к небольшой потере мощности! Вот где теория «чем больше, тем лучше» не проходит проверку.

Подобно любой другой системе гоночного двигателя, правильное сочетание компонентов и топлива может привести к повышению мощности. Например, гоночный бензин часто смешивают с оксигенатами, которые обедняют/изменяют стехиометрическое (или химически правильное) соотношение воздух-топливо в топливе. Зачастую именно эти присадки отвечают за прибавку мощности, а не октановое число. Эксперименты с топливом с разным процентным содержанием оксигенатов могут существенно повлиять на фактическое соотношение воздух-топливо. Это входит в сложную историю о стехиометрическом соотношении воздух-топливо, которое выходит за рамки этой истории, но это важный вопрос, о котором нужно знать, прежде чем пытаться смешать гоночный бензин по индивидуальному заказу.

Сжатие может быть простым способом увеличения мощности, но вы должны быть в курсе, когда дело доходит до выбора правильных деталей. Прогон чисел через программу степени сжатия, вероятно, самый простой способ убедиться, что числа не выходят из-под контроля.

Пример расчета степени сжатия

Консультация по степени сжатия мотоцикла | Мотоцикл Моджо

История Косты Музури// + ПОДЕЛИТЬСЯ

1 апреля 2019 г.

Определение степени сжатия может быть сложным процессом.

Мощность передается на заднее колесо мотоцикла путем сжигания воздушно-топливной смеси в камере сгорания цилиндра, а расширение горящих газов давит на поршень, который вращает коленчатый вал, который в конечном итоге толкает вас вперед. Чем эффективнее сгорает топливная смесь, тем сильнее будет давление на поршень и тем больше будет произведена мощность.

Помимо таких факторов, как кубический рабочий объем и конструкция впуска и выпуска, степень сжатия двигателя оказывает большое влияние на мощность и эффективность использования топлива. Степень сжатия — это отношение между полным объемом цилиндра, когда поршень находится в нижней части своего хода, и объемом камеры сгорания, когда поршень находится в верхней части своего хода, включая толщину прокладки головки блока цилиндров и форму цилиндра. верх поршня. Следовательно, если общий объем цилиндра составляет 100 см3, а объем с поршнем в верхней мертвой точке (ВМТ) составляет 10 см3, у вас есть механическая степень сжатия 10:1.

Проще говоря: чем выше степень сжатия, тем больше мощности будет производиться при данном рабочем объеме и при заданном количестве топлива. Это связано с тем, что чем сильнее сжата топливная смесь, тем полнее она сгорает и расширяется. Однако на практике это становится немного сложнее, и существует больше факторов, работающих против высокой степени сжатия, чем преимуществ.

Самый большой вредный фактор — «детонация». Это когда топливная смесь воспламеняется в другом месте камеры сгорания, кроме свечи зажигания, когда она воспламеняется. Таким образом, вместо своевременного расширения газов, которое начинает гореть, когда свеча зажигания срабатывает, когда поршень приближается к ВМТ, и продолжает расширяться, когда поршень начинает двигаться обратно вниз, происходит взрыв, который ударяет по поршню, как удар молота, в то время как он все еще находится на подъеме. Отсюда и «стук» двигателя, и он очень вреден.

Смесь может воспламениться преждевременно из-за типа топлива (топливо с более высоким октановым числом сопротивляется детонации), угла опережения зажигания (опережение времени дает смеси больше времени для детонации при движении поршня вверх) и степени сжатия смеси (сжатие газ выделяет тепло). Размер отверстия цилиндра также является фактором, и чем больше отверстие, а затем и камера сгорания, тем больше времени требуется фронту пламени, чтобы пройти от свечи зажигания до самых дальних областей камеры сгорания, таким образом, давая смеси больше возможностей. взорвать. Для данного объема двигателя двигатель с меньшим диаметром цилиндра и более длинным ходом будет менее подвержен детонации, поскольку пламени требуется меньше времени для заполнения камеры сгорания. Вот почему большие V-образные и одноцилиндровые двигатели чаще детонируют, и поэтому у них более низкая степень сжатия, чем у многоцилиндровых двигателей аналогичного рабочего объема.
Однако проблема заключается не в степени сжатия, а в более высоком давлении в камере сгорания, создаваемом более высокой степенью сжатия — более высокое давление способствует детонации, поскольку, как упоминалось ранее, при сжатии газа выделяется тепло. Степень сжатия на современных мотоциклах варьируется от 9,5:1, как у Suzuki DR650SE, до 14:1, как у Ducati Panigale V4. Kawasaki Ninja h3 имеет даже более низкую степень сжатия, чем DR650, 8,5:1, но давление в его камере сгорания очень высокое, потому что всасываемый заряд герметизируется нагнетателем.

Нет простого способа рассчитать степень сжатия без разборки двигателя. Для расчета степени сжатия необходимы следующие данные: фактические размеры диаметра цилиндра и хода поршня, толщина сжатой прокладки головки блока цилиндров, объем днища поршня, объем поршня по высоте (где верхняя часть поршня находится по отношению к поверхности прокладки головки цилиндра). в ВМТ) и объем камеры сгорания.

Лучший способ измерить объем камеры сгорания – записать, сколько жидкости требуется для ее заполнения с помощью бюретки объемом 100 мл. Производители поршней иногда включают объем купола поршня, который необходимо вычесть из объема камеры сгорания; в противном случае необходимо установить поршень и кольца в цилиндр и измерить объем бюреткой. Формула для расчета объема цилиндра без камеры сгорания: диаметр цилиндра x диаметр цилиндра x 12,87 x ход поршня = объем в кубических сантиметрах (размеры диаметра цилиндра и хода поршня в дюймах). Когда у вас есть этот объем и объединенный объем камеры сгорания, прокладки головки блока цилиндров и поршня, вы можете рассчитать степень сжатия, разделив общий объем цилиндра и камеры сгорания на объем камеры сгорания (включая прокладку головки и поршень). — объем купола).

Помимо удаления материала из головки или цилиндра, вы можете повысить степень сжатия, установив поршни с высокой степенью сжатия или более тонкие прокладки головки блока цилиндров или заменив базовые прокладки герметизирующим компаундом, таким как средство для изготовления прокладок ThreeBond.

Технические статьи написаны исключительно для справки, и для вашего мотоцикла могут потребоваться другие процедуры. Вы должны быть механически склонны выполнять техническое обслуживание самостоятельно, и мы рекомендуем вам связаться со своим механиком, прежде чем выполнять какие-либо работы на вашем велосипеде.

КУПИТЬ ЭТОТ ВЫПУСК

Коэффициент сжатия и тепловой КПД

Какой процент тепловой энергии, производимой при сгорании ископаемого топлива, способствует передвижению транспортного средства?

Существует загадка в отношении сравнения дизельных и бензиновых двигателей. В Европе, Азии, Австралии, Южной и Центральной Америке — почти во всем мире, за исключением Соединенных Штатов, — общеизвестно, что дизельные двигатели значительно более экономичны, чем бензиновые двигатели.

Дизельный двигатель проезжает гораздо больше на галлоне топлива, чем искровой двигатель внутреннего сгорания сопоставимого размера на галлоне бензина. Дизельный двигатель проедет на 25-30% дальше на галлоне топлива, чем искровой бензиновый двигатель сопоставимого размера на галлоне.

И этот разрыв увеличивается.

Малоизвестно, что дизельные двигатели значительно более экологичны, чем бензиновые двигатели. Причина, по которой большинство людей не знает, что дизель загрязняет окружающую среду меньше, чем бензиновые двигатели, заключается в том, что 1) большинство статистических данных о выбросах бензина по сравнению с дизельным двигателем приведены на единицу объема и 2) люди — опять же — не знают, что дизель дает водители на треть больше миль на галлон, чем бензин.

Математика проста. По данным Агентства по охране окружающей среды, на галлон дизельного топлива выбрасывается около 22 фунтов углекислого газа. Галлон высокооктанового бензина производит около 20 фунтов. (Бензин с низким октановым числом выбрасывает больше.) Это означает, что на галлон дизельного топлива выбрасывается примерно на 10% больше CO2, чем бензина. Но это по-прежнему означает, что дизель выбрасывает на 15-25% меньше углекислого газа на милю.

Дизель просто лучше с точки зрения защиты окружающей среды и экономии топлива. Не менее важно и то, что дизельные двигатели лучше — гораздо эффективнее — бензиновых двигателей.

Так почему же американцы ездят на бензиновых автомобилях?

Почему дизельные двигатели более экономичны, чем бензиновые

Здравый смысл подсказывает, что причина, по которой дизельные двигатели намного экономичнее бензиновых, заключается в том, что дизельное топливо лучше бензина. И это правда. Дизельное топливо является лучшим топливом, чем бензин, пропан, метан (природный газ) и почти любое другое ископаемое, «чистое» и альтернативное топливо, потому что дизельное топливо имеет более высокую плотность топлива. Плотность топлива — она же плотность «энергии» — бензина. «Теплотворная способность дизельного топлива составляет примерно 45,5 МДж/кг (мегаджоулей на килограмм), что немного ниже, чем у бензина, который составляет 45,8 МДж/кг. Однако дизельное топливо плотнее бензина и содержит примерно на 15% больше энергии по объему (примерно 36,9МДж/литр по сравнению с 33,7 МДж/литр)», — поясняет Европейская ассоциация автопроизводителей.

Однако плотность дизельного топлива — не единственная причина, по которой дизельные двигатели имеют более высокую топливную экономичность, чем бензиновые двигатели.

Дизель имеет на 11-15% большую плотность энергии, чем бензин, сумма, которая, хотя и играет большую роль в эффективности использования топлива дизельными двигателями, не объясняет тот факт, что дизельные двигатели проходят от 25% до 35% дальше, чем бензиновые двигатели сопоставимого размера на том же объеме топлива.

Итак, вопрос в том, откуда берутся дополнительные 20-25% эффективности пробега? Опять же, если дизель только на 11-15% более энергоемкий, чем бензин, то почему дизельные двигатели проезжают 9 миль на каждые 6 километров, которые проезжает бензин?

Ответ прост. Мало того, что дизельное топливо имеет более высокую плотность, чем бензин, дизельные двигатели являются двигателями более высокого качества, чем бензиновые двигатели. Термический КПД дизельных двигателей намного превышает КПД бензиновых двигателей.

Сравнение качества бензиновых и дизельных двигателей

Существует множество способов определения «качества» двигателя. Крутящий момент и ускорение — два примера стандартов, по которым можно судить о качестве двигателя. Но в отношении эффективности двигателя внутреннего сгорания есть только две важные переменные.

Что касается КПД двигателя внутреннего сгорания, качество определяется 1) долговечностью — как долго двигатель будет работать — и 2) производительностью — сколько мощности выдает двигатель по отношению к потенциальной мощности потребляемого топлива.

Эффективность двигателя: почему дизельные двигатели лучше, чем бензиновые двигатели с искровым зажиганием

Дизельные двигатели — по сравнению с другими типами двигателей — являются исключительным инженерным достижением. С момента появления первых дизельных двигателей до тех, которые производятся сегодня, дизель всегда превосходил бензиновые двигатели в отношении эффективности двигателя. Дизельные двигатели всегда были более качественными. Они всегда работали дольше, а дизельные двигатели всегда были более экономичными. Самое главное, дизельные двигатели всегда меньше загрязняли окружающую среду.

Современные инженеры еще больше отделяют дизельные двигатели от бензиновых.

Современные инженеры по дизельным двигателям разрушают барьеры ограничения тепловой эффективности. Другими словами, дизельные двигатели производят больше кинетической энергии за счет тепла, выделяемого при сгорании, чем любой другой тип двигателя.

Что касается производства двигателей внутреннего сгорания: «Дизельный двигатель имеет самый высокий тепловой КПД (КПД двигателя) среди всех практически используемых двигателей внутреннего или внешнего сгорания благодаря очень высокой степени расширения и присущему бедной смеси, что позволяет рассеивать тепло избыточным воздухом. ”

Причина, по которой дизельные двигатели более эффективны при преобразовании тепла, выделяемого при сгорании, в кинетическую энергию, заключается в том, как дизельное топливо сгорает в дизельном двигателе

Сжатие по сравнению с искровым сгоранием двигатель: с искрой или сжимая ее до такой степени, что она воспламеняется. Все дизельные двигатели являются двигателями сжатия. Все бензиновые двигатели искровые. Это означает, что сжатие является катализатором сгорания дизельного топлива в двигателе, а искра воспламеняет бензин в камере сгорания бензинового двигателя.

Разница между двумя способами сжигания ископаемого топлива в двигателе важна, поскольку эти два способа обеспечивают разную эффективность сгорания.

Компрессионные двигатели сжигают топливо более эффективно, чем искровые двигатели.

Почему компрессионные двигатели сжигают топливо более эффективно, чем бензиновые искровые двигатели

Компрессионные дизельные двигатели и искровые бензиновые двигатели имеют много общего, включая форсунки, поршни, поршневые цилиндры и выпускные патрубки. И компрессионные, и искровые двигатели разработаны с так называемым циклом Отто. Цикл Отто представляет собой цикл четырехтактного двигателя — 1) такт впуска, 2) такт сжатия, 3) рабочий такт 4) такт выпуска — который оказался наиболее эффективной конструкцией автомобильного двигателя.

При беглом объяснении компрессионных и искровых двигателей необходимо отметить только одно различие в отношении двух типов двигателей: компрессионные двигатели используют давление для сжигания дизельного топлива, в то время как искровые двигатели воспламеняют бензин от электрической искры.

Перед попаданием в камеру сгорания двигателя как дизельное топливо, так и бензин переводятся в газообразное состояние. Когда газообразное топливо сжимается, оно нагревается. Тепло, выделяемое при сжатии, является функцией закона идеального газа. «Объем (V), занимаемый n молями любого газа, имеет давление (P) при температуре (T) в градусах Кельвина. Соотношение для этих переменных P V = n R T, где R известно как газовая постоянная».

Поскольку температура и объем постоянны, увеличение давления на газ, т. е. уменьшение объема газа, увеличивает температуру.

В поршневых цилиндрах как искровые, так и компрессионные двигатели сжимают соответствующее топливо. Однако дизель сжимается до такой степени, что сгорает. Хотя бензин также сжимается, прежде чем он сожмется до такой степени, что воспламенится, искра от свечи зажигания воспламенит бензин в газообразном состоянии.

Степень сжатия дизельных и бензиновых двигателей

В масштабе объема компрессионные двигатели обеспечивают более высокий тепловой КПД (выходная энергия, деленная на входную мощность двигателя), чем двигатели с искровым зажиганием. Большая часть тепловой энергии, произведенной при сгорании бензина в искровом двигателе, просто теряется в виде тепла, тепла, которое не преобразуется в кинетическую энергию, а скорее теряется с выхлопом

Причина, по которой больше энергии теряется при бензиновый двигатель, который проигрывает дизельному двигателю, заключается в том, что дизельные двигатели с компрессией имеют более высокую степень сжатия, чем бензиновые двигатели с искровым зажиганием.

Тепловая эффективность может быть представлена ​​разницей температур. Температура воздуха, поступающего в двигатель во время такта впуска, отличается — значительно меньше — от температуры воздуха, вытесняемого из двигателя во время такта выпуска. Вычитание температуры всасываемого воздуха из температуры выхлопа равно тепловому КПД.

Департамент физики и астрономии Технологического института Джорджии объясняет:

«Поскольку такты сжатия и рабочего хода этого идеализированного цикла являются адиабатическими, эффективность можно рассчитать на основе процессов постоянного давления и постоянного объема. Входная и выходная энергии, а также КПД могут быть рассчитаны по температуре и удельной теплоемкости».

В идеальных условиях — при 100% тепловом КПД — выхлопные газы должны иметь ту же температуру, что и всасываемый воздух. Это означало бы, что все тепло, выделяемое при сгорании топлива, использовалось для опускания поршня двигателя. На самом деле, двигатель, который использует 30% тепла — то есть энергии — для того, чтобы заставить поршень опускаться, относительно эффективен.

«Эффективность, с которой они это делают, измеряется с точки зрения «термического КПД», и большинство бензиновых двигателей внутреннего сгорания в среднем имеют тепловой КПД около 20 процентов. Дизель, как правило, выше — в некоторых случаях приближается к 40 процентам», — объясняет GreenCarReports.com.

Проще говоря, двигатель сжатия преобразует большую сумму энергии, произведенной во время сгорания, в кинетическую энергию, чем двигатель с искровым зажиганием, потому что дизельные двигатели могут достигать более высокой степени сжатия.

Почему степень сжатия повышает эффективность использования топлива

Связь между адиабатическим сжатием и эффективностью использования топлива связана с термодинамикой и физикой. Айна Т., Фолаян К. О. и Пэм Г. Ю. Факультет машиностроения, Университет Ахмаду Белло, Зариа, Нигерия объясняют,

«Увеличение степени сжатия приводит к большему вращению кривошипа цилиндра [6]. Это означает, что двигатель сильнее давит на поршень, и, следовательно, создается больший крутящий момент. Прирост крутящего момента за счет увеличения степени сжатия можно представить как отношение новой степени сжатия (-./) к старой степени сжатия».

Проще говоря, чем сильнее сжато топливо в газообразном состоянии, тем меньше площадь его взрыва. Это означает, что большая сила воздействует на поршень, а не на стенки цилиндра. Если два двигателя имеют одинаковое количество топлива в соответствующих цилиндрах и сила, создаваемая сгоранием в одном двигателе, больше действует на головку поршня, чем в другом, этот двигатель будет иметь больший тепловой КПД.

Дизельные двигатели — хотя и не те, которые используются в автомобилях, пикапах и грузовиках — могут достигать чрезвычайно высокой тепловой эффективности. «Малкооборотные дизельные двигатели (используемые на кораблях и в других приложениях, где общий вес двигателя относительно неважен) могут иметь тепловой КПД, превышающий 50%».

Если дизельные двигатели намного эффективнее, почему мы ездим на автомобилях с бензиновым двигателем?

Можно только догадываться, почему мы принимаем те решения, которые принимаем индивидуально, но, вероятно, можно с уверенностью сказать, что большинство американцев ездят на бензиновых двигателях, потому что мы к ним привыкли. Кроме того, бензиновые двигатели были тише и традиционно быстрее разгонялись. Сегодняшние дизельные двигатели тихие и чрезвычайно отзывчивые, но покупательская привычка американцев от этого не изменилась.

Итак, можно с уверенностью сказать, что маркетинг во многом определяет, почему американцы покупают автомобили с бензиновым двигателем.

Как бы то ни было, покупка бензиновых двигателей — ошибка. Это дорого, а дизельные двигатели гораздо более экологичны.

Как понизить степень сжатия двигателей

«Снизить степень сжатия?»

Какая степень сжатия?

Это количество воздуха, которое двигатель может сжать, готовясь к фазе взрыва.

Например, коэффициент сжатия 10:1 просто означает, что 10 единиц воздуха будут сжаты в пространстве всего 1 единицы.

Степень сжатия (CR) играет большую роль в том, насколько хорошо работает двигатель.

Проблема детонации (при преждевременном воспламенении топливно-воздушной смеси) в значительной степени определяется степенью сжатия. Посмотрите наше видео на нашем канале YouTube, чтобы узнать больше о детонации и детонации.

Обратите внимание, что вы можете использовать топливо с более высоким октановым числом, чтобы уменьшить проблемы с детонацией, другим вариантом может быть использование впрыска воды, но реальное техническое решение заключается в простом снижении степени сжатия.

Лучшие способы снижения степени сжатия двигателя.

Пока вы снижаете степень сжатия, имеет смысл усилить внутренние детали двигателя.

Это имеет еще больший смысл, если вы используете принудительную индукцию для увеличения мощности вашего двигателя.

5 хороших способов уменьшить степень сжатия

• Поршни с низкой степенью сжатия . Это, кажется, путь. Поршни намного короче обычных, за счет чего уменьшается ход поршня. Небольшим плюсом является то, что они также часто легче, поэтому двигатель будет вращаться немного свободнее. Мы рекомендуем комбинировать поршни с низкой степенью сжатия с более коротким ходом, чтобы получить максимальную выгоду. Форма днища поршня также влияет на степень сжатия, происходящая в двигателе. Для этого потребуется разобрать двигатель, и, пока двигатель разобран, вы также можете выполнить некоторые другие модификации, перечисленные ниже.

• Укороченные штоки и уменьшение хода . Коленчатый вал с меньшим ходом — это то, что нужно для снижения степени сжатия. Более короткий ход поршня окажет существенное влияние на степень сжатия, и это правильный путь, если вы добавляете турбонаддув. Комбинируя этот метод с поршнями с низкой степенью сжатия, можно подумать об использовании очень высокого давления наддува при добавлении турбонаддува. рукоятка также будет иметь некоторое влияние на ход двигателя, а рукоятка, днища поршней и шатуны в идеале должны быть согласованы.

В большинстве случаев тюнеры выбирают различные варианты в зависимости от желаемого диапазона крутящего момента и выходной мощности двигателя, который они строят.

Использование нескольких прокладок головки блока цилиндров для снижения степени сжатия — ПЛОХАЯ ИДЕЯ.

Прокладки предназначены для сжатия, когда головка прикручена к блоку болтами, что увеличивает прочность сцепления с металлическими поверхностями.

При использовании двух прокладок это сжатие не соответствует ожидаемым параметрам, поэтому вероятны утечки.

Вы также вводите еще 2 поверхности, причем каждая прокладка имеет верхнюю и нижнюю поверхности, таким образом, вы удваиваете слабое место и просто напрашиваетесь на неприятности.

Предупреждение, если вы поднимаете головку двигателя

Толстые прокладки, декомпрессионные пластины и т.п. эффективно поднимают головку двигателя. Небольшое увеличение обычно не является проблемой, но вы вполне можете столкнуться с неровной работой двигателя.

Путь ремней или цепей распределительного вала будет увеличиваться по мере увеличения расстояния между кривошипом и распределительным валом. Небольшие корректировки можно выполнять с помощью нониусных шкивов, эффективно вращающих кулачок и устанавливающих оптимальную синхронизацию.

Чтобы рассчитать степень сжатия

Запомните удобную формулу:
CR = (рабочий объем + объем камеры сгорания в ВМТ «Верхней мертвой точки»)/объем камеры сгорания в ВМТ

Разбивка этой формулы Кроме того, для точного CR вам необходимо знать следующее.

Чтобы рассчитать рабочий объем.

Возьмите (диаметр цилиндра/2) ² x π x ход

Расчет объема прокладки

Диаметр + диаметр x толщина прокладки

Расчет зазора между поршнем и декой

Диаметр отверстия + (диаметр × расстояние между поршнем и декой в ​​ВМТ)

Примечание: Чтобы преобразовать кубические дюймы в см, просто умножьте на 16,387 — убедитесь, что вы работаете в одних и тех же единицах измерения на протяжении всего расчета. Коэффициент сжатия — это коэффициент, поэтому, если вы использовали mm или cu, пока вы последовательны во всем, вы получите окончательный коэффициент сжатия.

Чтобы рассчитать общий объем камеры сгорания

Сложите вместе объем камеры сгорания, прокладку поршня и зазор платформы.

Если ВМТ поршня находится над платформой, вы уменьшите объем зазора, если он ниже платформы, вы добавите объем зазора.

Форма головки поршня также влияет на объем.

Иногда производитель дает полные характеристики объема головки, что намного проще, чем снимать мерки самостоятельно.

Объем прокладки головки блока цилиндров также должен быть указан в спецификациях производителя, но его можно измерить самостоятельно.

Каковы преимущества изменения степени сжатия?

* Не делайте ошибку, думая, что степень сжатия определяет максимальный наддув, который вы можете безопасно использовать. Это лишь малая часть уравнения.

Важным моментом является заправка топливом, топливно-воздушная смесь и угол опережения зажигания являются здесь ключевыми составляющими.

Более низкая степень сжатия даст вам больше права на ошибку и, в основном, позволит вам использовать более высокий наддув, чем в противном случае.

Имеет смысл позволить турбокомпрессору хорошо сжимать воздух, а двигателю просто дать сосредоточиться на последней фазе сгорания.

Несколько замечаний при расчете окончательной степени сжатия. Когда вы заменяете головку на вашем двигателе, ее, как правило, необходимо снимать, и это увеличивает степень сжатия, поэтому это необходимо учитывать при расчетах.

Толщина новой прокладки также будет немного больше, чем она будет при закручивании головки, поэтому измерьте толщину прокладки по старой прокладке.

Как рассчитать степень сжатия двигателя.

Чтобы рассчитать степень сжатия, вы просто делите рабочий объем (который не изменится, если двигатель не расточен и/или коленчатый вал не заменен на более длинный) на объем камеры сгорания.

Степень сжатия рассчитывается путем деления объема над поршнем, когда он находится в ВМТ, на объем над поршнем, когда он находится в НМТ.

Если вы хотите использовать принудительную индукцию (т. е. добавить турбонаддув, нагнетатель или воздушный компрессор), вы обнаружите, что количество наддува, которое вы можете добавить, ограничено ограничениями, налагаемыми степенью сжатия. ( * см. примечание ниже)

Чем ниже степень сжатия, тем больше погрешность, с которой приходится играть, что значительно упрощает настройку.

Если у вас высокая степень сжатия, то не так много прав на ошибку, а детонация и стук — это настоящие проблемы.

Современные двигатели с турбонагнетателями и высокой степенью сжатия (15 фунтов на квадратный дюйм или более наддува при степени сжатия 10:1), как правило, имеют систему непосредственного впрыска топлива в цилиндр, где топливо можно добавлять непосредственно перед зажиганием, поэтому возникает риск преждевременная детонация снижается.

Это новшество пришло из мира дизельных двигателей, которые работают с чрезвычайно высокой степенью сжатия.)

Чтобы обсудить все аспекты настройки двигателя и модификации автомобиля или получить дополнительную информацию о снижении степени сжатия вашего двигателя, присоединяйтесь к нашим дружественным международным автомобильным форумам. .

Загляните на мой канал YouTube, мы регулярно добавляем новый контент. ..

ПОЖАЛУЙСТА, ПОМОГИТЕ: МНЕ НУЖНЫ ВАШИ ПОЖЕРТВОВАНИЯ, ЧТОБЫ ПОКРЫТЬ РАСХОДЫ НА РАБОТУ ЭТОГО САЙТА И ПОДДЕРЖАТЬ ЕГО РАБОТУ. я не взимайте с вас плату за доступ к этому веб-сайту, и это экономит большинству читателей TorqueCars 100 долларов в год — но мы НЕКОММЕРЧЕСКИЕ и даже не покрываем наши расходы. Чтобы мы продолжали работать, ПОЖАЛУЙСТА, Пожертвуйте здесь

Эта статья была написана мной, основателем Waynne Smith TorqueCars, и я ценю ваши отзывы и предложения. Эта запись была
в разделе Модификации двигателя, Тюнинг. Вы можете оставить отзыв ниже или присоединиться к нашему форуму, чтобы подробно обсудить эту статью и модификацию автомобиля с нашими участниками.

Если вам понравилась эта страница , поделитесь ею с друзьями, разместите ссылку на нее на своем любимом форуме или используйте параметры закладок, чтобы сохранить ее в своем профиле в социальных сетях.
