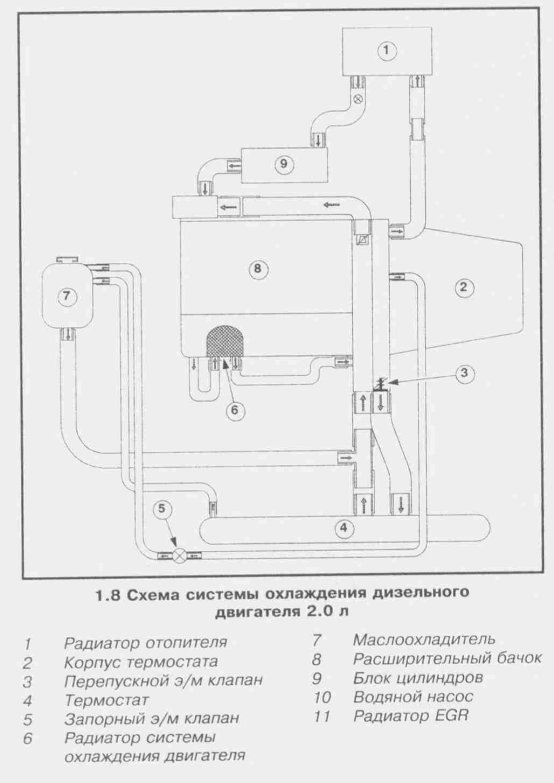

Система охлаждения дизеля

Система охлаждения дизеля

Система охлаждения дизеля — жидкостная (водяная) закрытого типа с принудительной циркуляцией охлаждающей жидкости. В ее состав входят: водяной насос, водяной радиатор с заливной горловиной и крышкой, в которую вмонтирован паровоздушный клапан, рубашка охлаждения, вентилятор, термостат, шторка, соединительная арматура и сливные краники.

Температурный режим дизеля контролируют с помощью указателя температуры, датчик которого установлен в головке цилиндров, а также сигнализатора предельного состояния температуры охлаждающей жидкости. Максимальная температура охлаждающей жидкости не должна превышать 95 °С.

Водяной радиатор предназначен для отвода теплоты охлаждающей жидкости, нагревающейся в рубашке дизеля, и состоит из верхнего и нижнего бачков, трубчато-пластинчатой сердцевины и боковин.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

На верхней части бачка расположена заливная горловина, закрываемая крышкой с паровоздушным клапаном. Паровой клапан поддерживает в системе охлаждения давление 0,043…0,049 МПа (0,45….0,50 кгс/см2), воздушный-разрежение 0,00098…0,00784 МПа (0,10…0,08 кгс/см2). Верхний и нижний бачки соединены с сердцевиной болтами, между сердцевиной и бачками установлены резиновые уплотнительные прокладки. К боковинам прикреплен кожух вентилятора.

Крепление радиатора на тракторе — эластичное, т.е. к переднему брусу —с помощью двух опор 6 с резиновыми амортизаторами, а в верхней части — растяжкой к головке блока цилиндров.

Шторка выполнена из прорезиненной ткани и намотана на барабан, расположенный между водяным и масляным радиаторами. Управление шторкой— тросовое из кабины с помощью рукоятки управления.

Водяной насос и вентилятор. Насос — центробежного типа, необходим для принудительной циркуляции воды в системе охлаждения. Чугунный корпус насоса прикреплен к передней стенке блока цилиндров. В корпусе на двух подшипниках установлен вал насоса. На одном конце вала установлена ступица, а на лыске другого конца — крыльчатка. Шкив прикреплен к ступице, а к шкиву — осевой вентилятор. Шкив вентилятора и связанные с ним детали приводятся во вращение через ремни от шкива коленчатого вала дизеля. В водяном насосе использованы полузакрытые подшипники со смазкой Литол-, не требующей замены в – течение всего срока службы. Пространство в корпусе между подшипниками заполняют смазкой через масленку. Водяная и масляная полости насоса разделены между собой дополнительным торцевым уплотнением, которое состоит из шайбы, находящейся в контакте с торцом упорной втулки, резиновой манжеты, охватывающей вал, и поддерживающей пружины.

Рис. 1. Система охлаждения:
1 — краник нижнего бачка радиатора: 2 — водяной радиатор; 3 — горловина верхнего бачка радиатора; 4 — соединительный патрубок; 5 — вентилятор; 6 — термостат; 7 — водяной насос; 8 — головка цилиндров; 9 — сигнализатор; 10 — указатель температуры, 11 — краник блока: 12 — блок цилиндров; 13 — гильза.

Рис. 2. Радиаторы системы охлаждения: 1 — крышка; 2 —верхний бачок радиатора; 3 — растяжка; 4 — боковина; 5 — кожух вентилятора; б – опора; 7 — нижний бачок; 8 — масляный радиатор; 9 — шторка; 10 — сердцевина водяного радиатора; 11 — маслосборник; 12 и 13 — маслопроводы; 14 — тросово-барабанное управление шторкой.

Рис. 3. Водяной насос и вентилятор:
1 — вентилятор; 2 — ступица; 3 — шпонка; 4 — вал насоса; 5 — шкив; 6 — стопорное кольцо; 7 — масленка; Н — пружина; 9 — крыльчатка; 10 — резиновая манжета; 11 — обойма; 12 — уплотнительная шайба; 13 и 16 — сальники; 14 — корпус; 15 — ремни вентилятора; 17 — болт.

Термостат предназначен для автоматического поддержания температурного режима в заданных пределах и ускорения прогрева дизеля после его пуска. Он состоит из корпуса, датчика термостата с твердым наполнителем, верхнего основного и нижнего вспомогательного клапанов. В корпусе имеются два боковых окна для прохода воды, верхний торец корпуса служит седлом для клапана. К верхней части датчика прикреплены основной клапан и рычаг вспомогательного клапана. Термостат размещен в корпусе и установлен на выходе из рубашки охлаждения блока цилиндров. При температуре охлаждающей жидкости ниже 70 °С основной клапан закрыт, и жидкость через окна поступает по патрубку в насос, от него — в водяную рубашку блока цилиндров, минуя радиатор, и ускбренно прогревается. При температуре жидкости выше 70 °С твердый наполнитель датчика увеличивается в объеме до такой степени, что происходит открытие основного клапана (на рисунке показан пунктиром) и жидкость поступает в радиатор. При этом вспомогательный клапан перекрывает окна для прохода жидкости в водяной насос, минуя радиатор.

Техническое обслуживание. К основным операциям обслуживания системы охлаждения относятся: заполнение охлаждающей жидкостью, промывка, смазывание подшипников, подтяжка креплений и регулировка натяжения ремней вентилятора.

Систему нужно заправлять чистой и мягкой водой. Жесткую воду, в которой растворено много’минеральных солей, без предварительного умягчения применять нельзя. При работе дизеля соли осаждаются на стенках деталей, контактирующих с водой и образуют слои твердой накипи, которая снижает теплопроводность стенок, ухудшает циркуляцию воды, снижая проходные сечения каналов в водяной рубашке и трубках радиатора.

Простейший способ умягчения воды —ее кипячение с последующим отстаиванием. Воду, которую по разным причинам сливают из системы, целесообразно сохранять для последующего использования после отстаивания и фильтрования.

Химический способ умягчения воды —добавка 10… 12 г кальцинированной соды на 10 л воды. Нельзя заливать холодную воду в систему неостывшего дизеля, так как это может привести к образованию трещин в блоке цилиндров и головке. По той же причине следует избегать заправки очень горячей водой в холодный дизель. При работе уровень воды не должен быть ниже 100 мм верхней плоскости горловины верхнего бачка радиатора.

Периодически систему охлаждения промывают, чтобы удалить из нее илообразный осадок (шлак и накипь), для чего используют раствор 50…60 г кальцинированной соды в 1 л воды. Полностью заправив таким раствором систему охлаждения с добавлением 2 л керосина, дают дизелю проработать 8… 10 ч, после чего сливают раствор и промывают систему чистой водой.

Рис. 4. Термостат:
1 — корпус; 2 — вспомогательный клапан; 3 — окно для прохода воды; 4 — стержень датчика; 5 — основной клапан; 6 — датчик.

—

При работе двигателя детали его должны нагреваться до определенной температуры. Чрезмерный нагрев может привести к выгоранию металла (прогоранию днищ поршней, клапанов и т. п.), большому тепловому расширению и заклиниванию отдельных деталей, разложению и сгоранию масла, ухудшению наполнения цилиндров зарядом свежего воздуха.

Недостаточная температура отрицательно влияет на полноту сгорания топлива, увеличение непроизводительных потерь тепла.

Рис. 5. Схема воздушной системы охлаждения:
1 — вентилятор; 2 — воздухопровод; 3 — отверстие для разогрева холодного двигателя паяльной лампой; 4 — межцилиндровое пространство; 5 — направляющие пластины

Особенно вредным является оседание частичек жидкого топлива на холодных стенках цилиндров, приводящее к смыванию с них масла, попаданию топлива в картер и разжижению смазки, что в конечном счете вызывает резкое повышение износа деталей двигателя.

Для поддержания требуемого теплового режима работы двигателя служит система охлаждения. Существуют два типа систем охлаждения: воздушная и жидкостная. При воздушной системе охлаждения цилиндры двигателя охлаждаются потоком воздуха, создаваемым мощным центробежным вентилятором. Воздушный поток по воздухопроводу направляется в межцилиндровое пространство и охлаждает ребристую поверхность цилиндров и их головок, а затем через щель воздухо-отводящего канала выходит наружу. Установленные в воздухо-отводящем канале направляющие пластины вызывают завихрение воздуха и более интенсивное омывание им ребер цилиндров. Холодный двигатель перед пуском прогревают паяльной лампой, при этом горячий газовый поток проходит через отверстие в межцилиндровое пространство. Воздушная система охлаждения применяется у дизельных двигателей многих зарубежных автомобилей («Татра», «Магирус-Дейтц» и др.).

У отечественных дизельных двигателей применяют жидкостную принудительную систему охлаждения, при которой циркуляция жидкости совершается под действием центробежного насоса, подающего охлажденную жидкость из радиатора в рубашку охлаждения блока цилиндров. Система охлаждения такого типа применительно к V-образному дизельному двигателю показана на рис. 6.

Жидкость, охлажденную в радиаторе, центробежный насос подает в продольные каналы, расположенные в нижней части блока цилиндров, по обеим его сторонам. Поступая в рубашку охлаждения блока, жидкость равномерно охлаждает цилиндры благодаря наличию в стенках продольных каналов отверстий, распределяющих поток жидкости. Частично поток жидкости из нижних распределительных каналов непосредственно направляется в головку цилиндров к стенкам выпускных каналов, наиболее нагреваемым во время работы двигателя. Жидкость, охладившая стенки цилиндров, проходит в полость головки и направляется в два сборных патрубка, установленных на головках цилиндров. В этих патрубках расположены термостаты, изменяющие направление движения воды в зависимости от ее температуры. При непрогретом двигателе, когда клапаны термостатов закрыты, жидкость направляется в соединительную трубку, связывающую оба термостата, а затем по перепускной трубке к центробежному насосу. Когда температура жидкости поднимается до 72—75 °С, клапаны термостатов открываются, и жидкость по отводящим трубопроводам поступает в верхнюю коробку радиатора. Вентилятор создает поток воздуха, необходимый для охлаждения радиатора.

От связи с атмосферой система охлаждения изолирована и соединяется с ней только при открытии воздушного или парового клапанов в пробке радиатора. Наивыгоднейшему тепловому режиму двигателя с жидкостной системой охлаждения соответствует температура жидкости в рубашке блока 80—95 °С. Этот режим необходимо поддерживать при всех условиях эксплуатации автомобиля.

У двигателей ЯМЗ-740 в систему охлаждения дополнительно включен расширительный бачок, который является резервным для антифриза при его расширении от нагревания. Благодаря наличию расширительного бачка при сильном нагреве антифриз

Рис. 6. Схема жидкостной системы охлаждения:
1 — радиатор: 2 — продольный канал: 3 — термостат: 4 — верхняя коробка радиатора; 5 — вентилятор

не выбрасывается частично в атмосферу через паровой клапан, а перетекает в бачок. Кроме того, наличие расширительного бачка способствует удалению воздуха из системы охлаждения.

Бачок, выполненный из прозрачной пластмассы, герметически закрывается пробкой с паровым и воздушным клапанами. Впускной (воздушный) клапан предотвращает разрежение в системе охлаждения при уменьшении температуры антифриза, когда давление в системе снижается. Он открывается при величине разрежения 0,001—0,013 МПа и сообщает систему с атмосферным воздухом. Выпускной (паровой) клапан допускает избыточное давление в системе до 0,065 МПа.

В системах охлаждения многих дизельных двигателей и в том числе ЯМЗ-740 антифриз, обладающий антикоррозийными свойствами, применяется постоянно, даже в летнее время. Чтобы уберечь его от потерь, в системе охлаждения и отопления вместо сливных кранов устанавливают резьбовые конические пробки. Заливать в систему охлаждения воду разрешается в исключительных случаях и то лишь на короткий период.

Центробежный насос лопастного типа обеспечивает постоянную циркуляцию жидкости в системе охлаждения. У дизельных двигателей он должен иметь высокую производителькость, с этой целью повышена частота вращения его вала по сравнению с коленчатым валом, подбором соответствующих диаметров ведущего и ведомого шкивов клпноременной передачи.

На рис. 7, а показано устройство центробежного насоса двигателя ЯМЗ-740. В литом чугунном корпусе на шариковых подшипниках вращается валик, несущий на одном конце шкив, а на другом — крыльчатку. Корпус закрыт спереди крышкой, а сзади имеется пространство, в котором установлены подшипники; пространство герметизировано графитовым кольцом и находящимся в контакте с ним уплотнительным устройством, состоящим из обоймы, резиновой манжеты и упорного кольца, поджимаемого пружиной. В процессе эксплуатации подшипники не нуждаются в пополнении смазки.

Радиатор, предназначенный для охлаждения жидкости, трубчато-пластипчатого типа. Он состоит из трех рядов латунных трубок овального сечения. Припаянная к трубкам медная лента образует ребристую поверхность, хорошо отводящую тепло от жидкости, циркулирующей в трубках. Сверху и снизу к трубкам припаяны коробки радиатора. Боковые стойки, выполненные из стальных пластин, соединенные с нижней пластиной, образуют каркас радиатора. В верхнюю коробку входит подводящий, а в нижнюю — отводящий патрубки.

Шторки служат для регулирования потока воздуха, проходящего между пластинами и трубками радиатора. Устанавливают шторки перед решеткой радиатора; закрывают их при прогреве двигателя и в случае значительного падения температуры охлаждающей жидкости. При установлении нормального теплового режима шторки открывают.

Рис. 7. Приборы жидкостной системы охлаждения двигателя ЯМЗ-740!
а – центробежный насос; б – термостат с твердым наполнителем; 1 коппус; 2 – шкив; 3 – крышка; 4 и 5 – шарикоподшипники 6 и 23 – втулки 7 и 14 – кольца: в – отверстие для выхода воздуха 9 – крыльчатка 10 18 и 19 – пружины; 11 – манжета; 12 – валик; 13 – обойма манжеты; 16 и 25 – капаны; 15 – баллон; 17 – наполнитель: 20 – обойма; 21 — диафрагма; 22 — буфер, 24 — шток

Термостат — прибор, предназначенный для ускорения прогрева двигателя путем изменения направления потока охлаждающей жидкости в зависимости от ее температуры. В настоящее время применяют два вида термостатов: с жидкостным или твердым наполнителем. На двигателях ЯМЗ-236 и ЯМЗ-238 применяют термостат жидкостного типа, состоящий из гофрированного баллона, заполненного легкокипящей жидкостью (70% этилового спирта и 30% воды), и клапана. При температуре жидкости ниже 75°С клапан термостата закрыт и жидкость направляется непосредственно к центробежному насосу, минуя радиатор. Нагрев охлаждающей жидкости выше указанной температуры приводит к кипению жидкости в баллоне термостата. Под давлением паров легкокипящей жидкости происходит перемещение клапана, открывающего путь охлаждающей жидкости в верхнюю коробку радиатора. В результате этого охлаждающая жидкость проходит по большому кругу циркуляции, включая радиатор, что снижает ее температуру.

У двигателя ЯМЗ-740 применен термостат с твердым наполнителем в виде церезина (очищенный горный воск). Такой наполнитель отличается высокой надежностью в работе. Церезин, заключенный в баллоне термостата, при нагреве охлаждающей жидкости до 70—83 °С плавится и объем его увеличивается, что заставляет перемещаться втулку, действующую на клапаны, перепускающие охлажденную жидкость. С открытием клапана и закрытием клапана охлаждающая жидкость циркулирует через радиатор. Снижение температуры охлаждающей жидкости вызывает уменьшение объема церезина, что приводит к возвращению клапанов в первоначальное положение. Охлаждающая жидкость вновь циркулирует, минуя радиатор.

Вентилятор предназначен для увеличения скорости прохода воздуха через радиатор, способствуя этим быстрейшему отводу тепла от него. У дизельных двигателей применяют вентиляторы осевого типа с пятью или шестью лопастями. Ось вентилятора вращается в шариковых подшипниках, установленных в отдельном корпусе. Для привода вентилятора используют шестеренчатую или клиноременную передачу от коленчатого вала двигателя. У двигателя ЯМЗ-740 в привод вентилятора включена гидромуфта с автоматическим включателем. Это устройство позволяет поддерживать тепловой режим двигателя в пределах 80—95 °С. При такой конструкции вентилятор установлен па ведомом валу гидромуфты соосно с коленчатым валом двигателя.

Гидромуфта привода вентилятора служит для передачи вращения от коленчатого вала двигателя вентилятору и способствует выравниванию нагрузок, меняющихся при резком изменении частоты вращения коленчатого вала. Гидромуфта состоит из ведущей и ведомой частей, расположенных в полости, образуемой передней крышкой и корпусом.

Ведущая часть гидромуфты состоит из ведущего колеса в сборе с кожухом и ведущего вала; кроме того, с ней соединены вал со шкивом, используемым для привода вентилятора, если таковой размещается отдельно.

Рис. 8. Гидромуфта привода вентилятора двигателя ЯМЗ-740:
1 — передняя крышка; 2 — корпус подшипника; 3 — кожух; 4, 7, 13 и 19 — шарикоподшипники; 5 — трубка корпуса подшипника; б — ведущий вал; 8 — уплстнителъное кольцо; 9 — ведомое колесо; 10 — ведущее колесо; 11 — шкив; 12 — вал шкива; 14 — упорная втулка; 15 — ступица вентилятора; 16 — ведомый вал; 17 а 20 — манжеты о пружинами; 18 — прокладка

Ведомая часть гидромуфты состоит из ведомого колеса, соединенного с ведомым валом, па котором сидит ступица вентилятора.

Внутренние поверхности ведущего и ведомого колес имеют лопатки. Полость между лопатками заполнена маслом, подаваемым из системы смазки двигателя. При увеличении частоты вращения коленчатого вала увеличивается количество масла, отбрасываемого лопатками ведущего колеса на лопатки ведомого. При этом скорость вращения вентилятора возрастает.

Включатель гидромуфты — золотникового типа, расположенный на патрубке, подводящем охлаждающую жидкость в рубашку двигателя, служит для управления работой гидромуфты. В него входит термосиловой элемент, заполненный активной массой, плавящейся с увеличением температуры охлаждающей жидкости. Когда температура жидкости повысится до 80—95 °С, объем активной массы настолько увеличится, что находящийся под ее действием шток переместит золотник включателя и откроет проход для масла от насоса двигателя в полость гидромуфты. Заполнение полости гидромуфты маслом обеспечивает передачу вращения от ведущего колеса к ведомому. Ведомое колесо муфты увеличивает частоту своего вращения, а вместе с этим возрастает и частота вращения вентилятора. Это возрастание происходит очень плавно, и вентилятор равномерно увеличивает скорость воздуха, омывающего трубки радиатора. С уменьшением подачи масла в полость гидромуфты его объем становится недостаточным для передачи вращения между колесами гидромуфты, поскольку из ее полости маслу открыт проход для стекания в картер двигателя. При полном прекращении подачи масла в полость гидромуфты она перестает передавать вращение вентилятору.

Контроль за температурой охлаждающей жидкости. Важность поддержания нормального теплового режима для бесперебойной и экономичной работы двигателя требует внимательного наблюдения за температурой охлаждающей жидкости. С этой целью на щитке приборов в кабине автомобилей устанавливают указатели температуры охлаждающей жидкости.

У автомобилей КамАЗ дополнительно установлена сигнальная лампа перегрева двигателя. Она включается, когда температура охлаждающей жидкости достигает 98 °С. В этом случае требуется выяснить причину, вызвавшую перегрев двигателя.

—

Дизель охлаждается водой, циркулирующей в системе под действием центробежного насоса. Вода заливается через горловину верхнего бака радиатора. Центробежный насос забирает воду из нижнего бака радиатора и нагнетает ее в водяные рубашки основного и пускового двигателя. Вода отнимает тепло от стенок цилиндров, головки и поступает в верхний бак радиатора, потом по трубкам в нижний бак. Проходя по трубкам радиатора, вода охлаждается потоком воздуха четырехлопастным вентилятором. Вентилятор и центробежный водяной насос имеют общий вал и приводной двухременный шкив. Вал крыльчатки водяного насоса уплотняется сальниковой набивкой. Натяжение приводных ремней осуществляется натяжным роликом, вращающимся на двух шариковых подшипниках. Датчик дистанционного термометра охлаждающей воды расположен в отводном патрубке головки цилиндров.

Cистема охлаждения дизельного двигателя

Cистема охлаждения дизельного двигателя

Общее устройство. Система охлаждения предназначена для принудительного отвода теплоты от наиболее нагретых деталей (гильзы, блока, головок цилиндров) и поддержания необходимого температурного режима дизеля.

В дизелях СМД-31 и СМД-23/24 применена жидкостная принудительная система охлаждения. В качестве охлаждающей жидкости используют воду или антифриз.

В системе охлаждения дизеля СМД-24 (с пусковым двигателем) частично применяется естественная (термосифонная) циркуляция охлаждающей жидкости из-за различной плотности горячей и холодной жидкости. Такая циркуляция жидкости происходит в нижней части рубашки блок-картера и водяной рубашке пускового двигателя (при работе его в режиме холостого хода).

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

На рисунке 56 приведена схема системы охлаждения дизеля СМД-31. Основные сборочные единицы системы – водяной насос с вентилятором, радиатор и термостаты. Вода из нижнего бачка радиатора засасывается водяным насосом и по водоподводящим каналам блок-картера подается в водяную рубашку блока цилиндров и головок цилиндров. По каналу вода из водяной рубашки блока цилиндров подводится к водомасляному теплообменнику, а по каналу отводится в водяную рубашку передней головки цилиндров. Из головок цилиндров по трубам, соединенным между собой шлангом, вода поступает в верхний бачок радиатора. Пройдя по трубкам сердцевины радиатора, вода охлаждается потоком воздуха, создаваемым вентилятором.

Рис. 56. Схема системы охлаждения дизеля СМД-31:
1 – гильза; 2 – блок-картер; 3 – нижний бачок радиатора; 4 – водяной насос; 5 -отводящая труба; 6 – водяной радиатор; 7 – верхний бачок радиатора; 8 – заливная горловина радиатора; 9 – корпус термостатов; 10 – бонка на водяной трубе под установку датчика температуры; 11 – водяная труба передней головки цилиндров; 12 – водяная труба задней головки цилиндров; 13 – канал подвода воды в головку цилиндров; 14 – канал подвода воды к водомасляному теплообменнику; 15 – водо-масляный теплообменник; 16 – канал отвода воды от водомасляного теплообменника; 17 – водяная рубашка блок-картера

Температура воды в системе охлаждения при полной нагрузке дизеля и температуре окружающего воздуха не более 40 °С должна быть 85…100 °С. Допускается кратковременное (не более 3 мин) повышение температуры воды до 105 °С. На водяной трубе передней головки цилиндров предусмотрены две бонки с резьбовыми отверстиями под установку датчика температуры и сигнализатора аварийной температуры воды.

Для регулирования давления в системе в пробке заливной горловины 8 радиатора установлен паровоздушный клапан. Паровой клапан служит для отвода из радиатора образующихся паров воды, а воздушный – для сообщения системы с окружающей средой.

Рис. 57. Водяной насос и вентилятор:
1 – вентилятор; 2 – ступица шкива вентилятора; 3 – кольцо; 4 – приводной ремень; 5 и 19- шариковые подшипники; 6 – трубка подвода масла; 7 – отводящая труба; 8 крышка водяного насоса; 9 – крыльчатка; 10 и 23 – болты; 11 – втулка; 12 и 22-гайки; 13 – прокладка; 14 – сальник; 15 и 20 – резиновые манжеты; 16 – дренажное отверстие; 17 валик водяного насоса; 18 – корпус; 21 – шкив

Из системы охлаждения вода сливается через краник, установленный на корпусе водомасляного теплообменника, а из водяного радиатора – через краник на нижнем бачке радиатора.

Конструкция системы охлаждения дизелей СМД-23/24 аналогична системе дизеля СМД-31, только в ней отсутствуют водомасляный теплообменник и водяной канал, а на дизеле СМД-24 еще подключена система охлаждения пускового двигателя (забор воды из нижней части рубашки блок-картера и отвод из головки пускового двигателя в водяную трубу).

Для принудительной циркуляции воды в системе охлаждения дизелей СМД-31 и СМД-23/24 служит водяной насос 72.13002.00-02, смонтированный на переднем торце блока цилиндров. Поток воздуха на радиатор нагнетается вентилятором, объединенным в один агрегат с водяным насосом. В чугунном корпусе (рис. 57) на двух шариковых подшипниках вращается валик насоса. На передний конец валика насажена ступица, которая зафиксирована от проворачивания на валу сегментной шпонкой. К ступице болтами прикреплены шкив и шестилопастный вентилятор. На дизеле СМД-31 установлен вентилятор 72.13010.01, а на СМД-23/24 – вентилятор 60-13010.11 (различие – размеры и углы наклона лопастей).

Рис. 58. Натяжной ролик:
1 – ролик; 2 и 8 – винты крепления крышек; 3 и 6 – крышки; 4 – стопорное кольцо; 5 – шариковые подшипники; 7 – ось ролика; 9 – распорное кольцо

Для смазывания подшипников водяного насоса из масляного канала блок-картера по трубке 6 подается моторное масло. Резиновые манжеты предохраняют от просачивания смазки наружу.

На заднем конце валика установлена крыльчатка, уплотнение которой с корпусом обеспечивается сальником, унифицированным с сальником водяного насоса двигателей ВАЗ. Для контроля за работой сальника в корпусе насоса выполнено дренажное отверстие. Появление воды из отверстия свидетельствует об износе сальника.

Привод вентилятора и водяного насоса осуществляется двумя ремнями. Натяжение ремней регулируют натяжным роликом (рис. 58), который вращается на двух шариковых подшипниках, запрессованных на оси ролика. Между подшипниками расположено распорное кольцо. Ролик устанавливают на неподвижную ось и фиксируют стопорным кольцом. Подшипники закрыты крышками, которые прикреплены к ролику винтами. Подшипники ролика постоянно смазываются. Ролик может свободно перемещаться вдоль оси, что позволяет ему самоустанавливаться при натяжении ремней.

Для сокращения времени прогрева дизеля и поддержания оптимального температурного режима независимо от нагрузки и температуры окружающего воздуха на дизеле установлены два термостата марки ТС-107. Они размещены в общем корпусе, полость которого сообщается с водяной трубой, верхним бачком радиатора и водяным насосом.

Термостат представляет собой неразъемную конструкцию, состоящую из латунного корпуса, стойки и держателя, скрепленных между собой четырьмя усиками, которые выполнены на стойке, пропущены через пазы в корпусе и держателе, отогнуты и припаяны к держателю.

В корпусе термостата размещены два клапана (основной и перепускной) и баллон, внутри которого находятся поршень и резиновая вставка. Пространство между резиновой вставкой и баллоном заполнено специальным наполнителем, представляющим смесь церезина с алюминиевым порошком. Пружина установлена враспор и плотно прижимает основной клапан к корпусу.

После пуска дизеля, пока вода не прогреется до температуры 80 °С, основные клапаны термостатов закрыты. Вода, поступающая в корпус термостатов из водоотводящих труб головок цилиндров, минуя радиатор, по трубе направляется в насос и снова попадает в блок-картер. При температуре воды свыше 80 °С наполнитель, нагреваясь, расширяется в объеме и давит на резиновую вставку, которая, в свою очередь, сжимаясь, стремится вытолкнуть поршень. При усилии на поршень, превышающем сопротивление пружины, основной клапан перемещается вниз относительно поршня, образуя кольцевой зазор между клапаном и корпусом, и вода начинает частично циркулировать через радиатор. Когда температура воды достигает 90 °С, клапан открывается полностью и весь поток воды проходит через радиатор.

Одновременно при перемещении основного клапана перемещается вниз перепускной клапан, перекрывая канал для прохода воды к водяному насосу.

Рис. 59. Термостат:
1 – перепускной клапан; 2 – нижняя стойка; 3 – пружина клапана; 4 – основной клапан; 5 – держатель; 6 и 14- гайки; 7 – колпачок вставки; 8 – поршень; 9 -корпус термостата; 10 – резиновая вставка с шайбой; 11 – наполнитель; 12 -баллон; 13 – пружина перепускного клапана

Техническое обслуживание системы охлаждения заключается в ежесменной проверке и доливке охлаждающей жидкости в радиатор, проверке и при необходимости регулировке натяжения ремней привода вентилятора через каждые 60 моточасов.

Натяжение ремней проверяют с помощью устройства КИ-8920 ГОСНИТИ в таком порядке:
– приведите устройство в исходное положение, установив кнопкой указатель нагрузки на нуль и раздвинув подвижные сегменты так, чтобы их нижние торцы находились на одной линии;
– установите устройство сегментами на проверяемый ремень в середине пролета между шкивами и нажмите на корпус-ручку, следя за показанием указателя нагрузки. При нагружении ремня сегменты проворачиваются относительно своей оси на угол, пропорциональный стреле прогиба. Как только нагрузка на ремень достигнет 40 Н (4 кгс), снимите устройство и определите прогиб ремня по шкале, нанесенной на сегментах. Если прогиб ремня не соответствует требуемому значению, отрегулируйте его натяжение.

В случае отсутствия устройства прогиб можно определить нажатием на ремень пружинным динамометром или грузом. При этом усилие должно быть приложено в середине прогиба между шкивами и также составлять 40 Н.

Помните, что при недостаточном натяжении ремни пробуксовывают и быстро изнашиваются, а дизель перегревается. Чрезмерное натяжение приводит к их вытягиванию, а также вызывает ускоренный износ подшипников водяного насоса.

Регулировать натяжение ремней привода вентилятора следует в таком порядке: – ослабьте затяжку гайки, фиксирующей положение кронштейна, и передвиньте кронштейн с натяжным роликом, отворачивая или заворачивая гайки на тяге до получения требуемого натяжения ремней; – затяните гайку. Проверьте натяжение ремней. Прогиб ремней на ветви шкив вентилятора – натяжной ролик должен быть 5…10 мм.

Рис. 60. Проверка натяжения ремня устройством КИ-8920:

Рис. 61. Регулировка натяжения ремней вентилятора:
1 – ремни привода вентилятора; 2 – натяжной ролик; 3 и 7 – шайбы; 4 – проотавка водяного насоса; 5 и 8 – гайки; 6 – тяга; 9 – шпилька; 10 – кронштейн

Проверку натяжения ремней привода вентилятора и насоса, их регулировку и замену в случае чрезмерной вытяжки или обрыва одного из них проводят одновременно. При установке новых ремней разница между их длинами должна быть не более 4 мм.

Для системы охлаждения необходимо использовать только чистую воду (кипяченую, дождевую или снеговую), из которой выделяется наименьшее количество накипи. Оседая в рубашке блока цилиндров дизеля, на стенках гильз головки цилиндров и трубках радиатора, она ухудшает работу и техническое состояние системы. Поэтому нельзя часто менять воду в системе охлаждения, а также необходимо своевременно определять и ликвидировать утечку воды. Сливать воду из системы следует в чистую емкость для повторного ее использования.

Система охлаждения должна быть заполнена полностью, для чего воду заливают до ее появления в горловине радиатора. Затем пускают дизель и дают ему поработать 3…5 мин. Это необходимо для удаления воздушных пузырей из труднодоступных полостей системы. После остановки дизеля при необходимости доливают воду в систему.

Работа дизеля с не полностью заполненной системой не допускается, так как это может привести к перегреву и, как следствие, к заклиниванию поршней.

Антифризы следует применять в холодное время года (при температуре 5 °С и ниже).

Объем заливаемого антифриза должен быть меньше заправочной емкости системы охлаждения, так как он имеет больший, чем вода, коэффициент объемного расширения.

8 случае испарения воды из антифриза (уменьшение уровня в радиаторе) в систему доливают чистую пресную воду, периодически проверяя плотность раствора, которая должна быть не ниже 1,055 г/см3.

Рекомендуемые марки антифризов – Тосол-А40 и Тосол-А65, температура замерзания которых соответственно -40 и -65 °С.

Если в систему зимой залита вода, то при кратковременных остановках нельзя допускать снижения ее температуры ниже 40 °С, а при длительных остановках нужно обязательно ее сливать. При этом необходимо следить за тем, чтобы вся вода была слита и не замерзла в сливных краниках радиатора и блок-картере, для чего следует прочистить их проволокой. После слива воды краники оставляют открытыми, а для полного удаления воды проворачивают на несколько оборотов коленчатый вал дизеля.

При нагреве охлаждающей жидкости свыше 100 °С нельзя сразу открывать пробку радиатора, так как это может привести к резкому снижению давления в системе, закипанию охлаждающей жидкости и выбросу ее из радиатора, что очень опасно для обслуживающего персонала. Сначала охлаждают дизель, переведя его на холостой ход, и только затем открывают пробку.

Если система охлаждения находится в исправном состоянии, то обеспечивается оптимальный тепловой режим, а следовательно, и нормальная работа дизеля.

При эксплуатации комбайна в системе охлаждения возникают неисправности, влекущие за собой ухудшение отвода теплоты в окружающую среду. К ним относятся: образование накипи в системе, нарушение герметичности системы по соединениям (утечка охлаждающей жидкости), износ уплотнений или поломка деталей водяного насоса и вентилятора, выход из строя указателя температуры охлаждающей жидкости и термостата. Большинство неисправностей предупреждают своевременным проведением операций ТО и применением рекомендуемых охлаждающих жидкостей.

Наиболее сложный агрегат системы охлаждения – водяной насос. Восстановление его работоспособности требует определенной квалификации и навыков.

Ниже приведена технология замены уплотнения водяного насоса 72-13002.00-02 в следующем порядке:
– отверните гайки и снимите крышку водяного насоса;
– отверните болт крепления крыльчатки;
– спрессуйте съемником крыльчатку с валиком проверьте состояние торца опорной втулки крыльчатки. В случае наличия рисок или неравномерного износа прошлифуйте торец втулки. Допускается уменьшение выступающей части втулки по высоте на 0,5 мм;
– отогните три усика на корпусе сальника и извлеките из латунного корпуса уплотнительную шайбу и манжету сальника с пружиной;
– установите в латунный корпус новую манжету сальника с пружинои и уплотнительную шайбу. Фиксирующие усики можно не загибать;
– установите крыльчатку на валик и затяните болт [момент затяжки 14…15 Н-м(1,4…1,5 кгс-м)].

В случае повреждения латунного корпуса сальника уплотнения его необходимо заменить. Для этого проведите все вышеуказанные операции по разборке водяного насоса и дополнительно извлеките из корпуса насоса латунный корпус сальника уплотнения. Новый сальник в сборе запрессуйте в корпус.

Какое давление системы охлаждения дизельного двигателя

Содержание

Для чего давление в системе охлаждения
Как образовывается давление
Сложности с давлением в системе охлаждения
Давление в системе охлаждения двигателя автомобиля
Как создается давление внутри системы охлаждения автомобиля
Зачем нужно высокое давление внутри системы охлаждения
Какое давление внутри системы охлаждения автомобиля
Какую роль играет крышка расширительного бачка в давлении системы охлаждения
Почему важно поддерживать правильное давление в системе охлаждения
Какое давление системы охлаждения дизельного двигателя
Причины низкого и избыточного давления в системе охлаждения
Как формируется внутреннее давление
Как создается давление внутри системы охлаждения автомобиля
Пару слов о роли крышки расширительного бачка
Для чего в системе высокое давление
Для чего нужно давление
Нюансы работы системы охлаждения
Каким должно быть давление
Так давление это побочный продукт?
Охлаждающая жидкость
Проблемы с внутренним давлением
Избыточное давление
Для чего нужно знать показатели давления
Замена вышедшего из строя узла
Как найти утечку?
Как обнаружить утечки
Подведем итоги
Серьезные последствия
Негерметичность системы
Система охлаждения ВАЗ 2107: особенности и неисправности
Почему давление может быть повышенным или пониженным
Причины повышенного и пониженного давления в системе охлаждения
Почему давление высокое
Почему давление отсутствует
Видео

Для чего давление в системе охлаждения

В наше время, подавляющее большинство легковых автомобилей и специализированной колесной техники оборудованы двигателями внутреннего сгорания. Вследствие того, что конструкция современных моторов далека от идеальной добрая часть произведенной энергии тратится на удаление тепла от трущихся деталей.

Для этого двигатель оборудуют жидкостно-воздушной охлаждающей системой. В ней используют охлаждающую жидкость (ОЖ), которая, омывая рубашку блока цилиндров, нагревается и затем, циркулируя в радиаторе, остывает под действием набегающего потока воздуха.

Но проблема в том, что нынешние моторы при работе разогреваются до очень высоких температур, и простая вода в системе охлаждения быстро превратится в клубы пара, вырывающиеся из-под капота автомобиля. И даже использование тосола или антифриза с температурой кипения 105–110° C не является панацеей. Но конструкторы давно придумали способ облегчить данную проблему.

Помочь этому сможет давление в системе охлаждения двигателя. Еще в школе нам рассказывали, что благодаря повышению давления повышается температура кипения жидкости. И вот, благодаря такому решению температуру кипения охлаждающей жидкости удалось повысить до 115—120°C.

Как образовывается давление

Давайте попробуем разобраться, вследствие чего создается и поддерживается повышенное давление в системе охлаждения мотора. После того как вы завели двигатель вашего автомобиля он станет нагреваться, и температура охлаждающей жидкости растет.

Соответственно образовывается пар, и вот за счет него начинает повышаться и уровень давления. В пробке радиатора или расширительного бачка установлен клапан, который поддерживает его на необходимом уровне.

Если говорить про цифровые параметры, то в зависимости от производителя это от 1,2 до 2 бар. Обычно, при росте давления свыше 1,5 бар срабатывает предохранительный клапан, и избыток образовавшегося пара сбрасывается в атмосферу.

Сложности с давлением в системе охлаждения

Вообще-то, таких проблем в системе охлаждения может быть только 2 — оно или слишком высокое, или низкое. Давайте попробуем разобраться с каждой из них.

При чрезмерном повышении давления узлы охлаждающей системы могут выйти из строя. Например, известны случаи, когда не сработал предохранительный клапан и радиатор отопителя салона просто разорвало. Также может лопнуть или сорвать с крепления патрубок. Это приведет к потере охлаждающей жидкости, выходу двигателя из строя из-за перегрева и дорогостоящему ремонту.

Если в процессе эксплуатации вы сталкиваетесь с тем, что в вашем авто постоянно срывает какой-либо из патрубков — это значит у вас высокое давление в системе охлаждения. Причина подобной неисправности во всех случаях одна — не работает предохранительный клапан. Устранить данную проблему очень легко — надо всего-навсего поменять пробку на радиаторе или расширительном бачке.

О пониженном давлении в системе охлаждения может говорить не слишком теплый поток воздуха из дефлекторов отопления салона. Причин в данном случае может быть несколько:

Какой из методов устранения проблем с давлением в системе подойдет вам, зависит от каждого конкретного случая.

Мы же со своей стороны можем только посоветовать вовремя, проводить все регламентные работы и ТО. И тогда ваш автомобиль будет радовать вас надежной работой долгие годы.

Источник

Давление в системе охлаждения двигателя автомобиля

Одной из главных задач производителей двигателей является повышение КДП, которое в идеале должно доходить до 100%. Но в данный момент двигатели внутреннего сгорания, используемые в автомобилях, далеки от идеалов. Во время их работы значительная часть энергии тратится на трение и нагрев. Из-за возникающего нагрева, в автомобиль приходится устанавливать системы охлаждения. В данный момент наиболее распространена система жидкостного охлаждения мотора автомобиля. В нее заливается охлаждающая жидкость (тосол или антифриз), которая циркулирует по системе под давлением, охлаждая соответствующие агрегаты. В рамках данной статьи рассмотрим, какое именно давление в системе охлаждение создается, как это происходит, а также другие вопросы, связанные с темой.

Как создается давление внутри системы охлаждения автомобиля

Первое, что нужно понять, то что специально никакое давление в системе охлаждения двигателя не создается. Самим агрегатам мотора не важно, под каким давлением циркулирует охлаждающая жидкость. Главное, чтобы элементы двигателя успевали достаточно охлаждаться.

Как известно, практически любая жидкость под нагревом расширяется. Это касается, в том числе, охлаждающей жидкости – антифриза, тосола. В среднем, охлаждающая жидкость при нагреве расширяется на 10-20%, то есть именно на столько растет ее уровень в системе. Поскольку система охлаждения представляет собой замкнутый герметичный контур, при запуске двигателя и разогреве охлаждающей жидкости возникает давление. Антифриз давит на стенки радиаторов, патрубков и других компонентов системы внутри.

Обратите внимание: В системе охлаждения автомобиля немаловажную роль играет крышка расширительного бачка. Она представляет собой клапан высокого и низкого давления, который может, соответственно, стравливать излишки или, наоборот, подсасывать воздух из атмосферы.

Зачем нужно высокое давление внутри системы охлаждения

Если вспомнить курс школьной физики, с легкостью можно понять, зачем используется повышенное давление в системе охлаждения. Как известно, чем выше давление, тем выше температура закипания жидкости. Соответственно, если, например, давление равно 1 атмосфере, обычная вода будет кипеть при 100 градусов Цельсия. Но, если поднять давление до 2 атмосфер, то температура кипения приблизится к 120 градусам Цельсия.

Обратите внимание: пример с водой выше приведен неспроста. Еще несколько лет назад в автомобильной системе охлаждения использовалась обычная вода, чтобы охлаждать мотор. Поскольку ее температура закипания находится на уровне в 100 градусов по Цельсию, а рабочая температура мотора зачастую выше, было принято решение повысить давление внутри системы охлаждения. Кроме того, старые системы охлаждения не имели столь хорошей герметичности, как их современные аналоги.

Охлаждающие жидкости, которые сейчас используются в системе охлаждения автомобиля, закипают при температуре в 130-140 градусов, а при нахождении в герметичном конкуре с высоким давлением температура может доходить и до 150 градусов. Именно поэтому проблема с «закипанием» двигателя встречается все реже.

Какое давление внутри системы охлаждения автомобиля

Сразу стоит отметить, что в зависимости от автомобиля, давление в системе охлаждения автомобиля будет отличаться. Приведем среднее значение – это примерно от 1,2 до 2 атмосфер (в редких ситуациях давление может доходить до 2 атмосфер).

Обратите внимание: Когда речь идет о давлении применительно к жидкости, принято его называть не в атмосферах, а в Барах. Соответственно, давление в системе охлаждения в таком случае, в среднем, от 1,2 до 2 Бар.

Давление в системе охлаждения может зависеть от множества разных факторов: используемой охлаждающей жидкости, строение самого двигателя, герметичности и так далее.

Какую роль играет крышка расширительного бачка в давлении системы охлаждения

Важный вопрос, который обязательно нужно рассмотреть, это значение крышки расширительного бачка. Она представляет собой клапан, задачей которого является контроль давления внутри шлангов и патрубков.

При повышении температуры двигателя возрастает температура жидкости в охлаждающей системе. Соответственно, вместе с этим повышается давление. Если в определенный момент не разгерметизировать систему, то может произойти разрыв шланга или радиатора.

Крышка расширительного бачка необходима для того, чтобы в нужный момент позволить выйти лишнему давлению. Подобным образом удается внутри системы охлаждения поддерживать определенное давление, например, на уровне в 1,5 атмосфер.

Играет роль крышка расширительного бачка и в обратном направлении. Когда автомобиль ставится на стоянку, его мотор постепенно охлаждается. При понижении температуры мотора понижается температура охлаждающей жидкости, а вместе с тем образовывается в системе охлаждения разряженная атмосфера. В такой ситуации крышка расширительного бачка открывается (то есть берет на себя роль клапана) и подает необходимое количество воздуха для нормализации давления.

Почему важно поддерживать правильное давление в системе охлаждения

Выше мы уже частично коснулись этот вопрос, но сейчас рассмотрим его чуть более подробно. Избыточное давление в системе охлаждения способно повредить компоненты, которые в этой системе задействованы. В данную систему входит большое число элементов, которые могут просто порваться или деформироваться из-за высокого давления. К таким элементам относятся:

Если произошла деформация любого из этих компонентов (или он порвался, сломался, на нем образовалась трещина), вероятнее всего виной тому давление в системе охлаждения.

Источник

Какое давление системы охлаждения дизельного двигателя

Рекламные предложения на основе ваших интересов:

Антифризы следует применять в холодное время года (при температуре 5 °С и ниже).

Источник

Причины низкого и избыточного давления в системе охлаждения

Как формируется внутреннее давление

Часто можно встретить высказывания о том, что в двигателе образуется рабочее давление, которое может быть повышенное, то есть чрезмерно сильное, либо недостаточное.

Но тут следует запомнить одну вещь.

Специально в системе охлаждения давление не создается.

Фактически для ДВС не важно, при каком именно давлении жидкость охлаждения будет циркулировать по его внутренним полостям. Тут главный вопрос в том, чтобы элементы успевали охлаждаться.

Замена катализатора на пламегаситель: какие последствия могут быть

Как создается давление внутри системы охлаждения автомобиля

Пару слов о роли крышки расширительного бачка

Как я уже писал в одной из своих статей – ее назначение сложно переоценить. Ведь по сути это клапан, который контролирует атмосферы внутри всех шлангов и патрубков.

Когда идет разогрев, и жидкость начинает разогреваться, «атмосферы растут»! И если в определенный момент их не сбросить то у вас просто разорвет либо шланг, либо радиатор (ведь сейчас у них пластиковые боковины), либо еще что-нибудь.

Крышка открывается, и излишний «пар» выходит наружу! Таким образом, внутри остается заданное значение, скажем – 1,2 атм. Также и наоборот, когда у вас машина остыла, жидкость начинает уходить вниз, но лишнее давление сброшено, поэтому начинает образовываться разряженная атмосфера. И тут опять же крышка срабатывает как клапан – открывается и подает нужный воздух, для нормализации.

Таким образом, крышка это очень серьезный узел, у меня у знакомого была проблема, постоянно выбивало шланг с печки, никто не мог понять почему!

Антифриза вытекло просто уйма! Но потом сломалась и крышка, при очередном откручивании, после того как поставили новую, все прошло! Так что если у вас выбивает шланги, первым проверяйте крышку.

Для чего в системе высокое давление

Казалось бы, если большое давление создает такие проблемы, зачем вообще оно требуется внутри системы.

Опять же обратимся к школьному курсу физики. Там сказано, что чем выше окажется давление, тем выше поднимется и температура кипения жидкости. Банальный пример. При давлении, равном 1 атмосфере, простая вода закипит примерно при 100 градусах Цельсия. Но поднимите давление еще на 1 атмосферу, и тогда жидкость начнет кипеть только при 120 градусах Цельсия. Это примерные цифры, но суть, я думаю, вы уловили. Причем вода в примере указана не просто так. Ранее на автомобилях системы охлаждения функционировали на обычной воде.

Поскольку вода кипит уже при 100 градусах, а в моторе температура выше, потребовалось поднять давление, тем самым повысив отметку температуры закипания.

В зависимости от мотора и авто, у всех машин свои показатели рабочей температуры. Загляните в руководство и техническую документацию таких автомобилей и двигателей:

Вы наглядно увидите, что температура действительно отличается.

Еще одним существенным недостатком старых систем, отвечающих за охлаждение ДВС, была недостаточная герметичность.

Проезд нерегулируемых перекрестков: у кого преимущество движения

Современные ОЖ, применяемые на автомобилях, обычно закипают на отметках 130-140 градусов по шкале Цельсия. Если они еще и будут находиться внутри герметичного контура, тогда при условии создания высокого давления закипание произойдет только по мере достижения температуры до уровня 150 градусов. С этим связан тот факт, что современные моторы очень редко могут закипеть. Хотя это все равно актуальная проблема для многих старых автомобилей и их двигателей, продолжающих эксплуатироваться в нашей стране. Так что пока от этой проблемы избавиться не удалось.

Думаю, все теперь поняли, для чего нужно давление, и почему езда без давления фактически невозможная.

Перед тем как проверить и разобраться в том, какие причины приводят к понижению и повышению давления, следует разобраться в нормах этого самого давления.

Для чего нужно давление

Казалось бы, зачем давление в системе охлаждения, ведь все, что требуется – обеспечить непрерывную циркуляцию антифриза, чтобы он нагревался, проходя через водяную рубашку блока цилиндров, и охлаждался в радиаторе потоком встречного воздуха при движении автомобиля, или воздухом, нагнетаемым вентилятором.

Поначалу так и было: в радиатор заливалась вода, и машина отправлялась в путь. Лет восемьдесят назад не было ничего необычного в стоящей на обочине машине, из-под капота которой валит пар, а фраза «мотор закипел» у всех вызывала понимание. Продолжить движение водитель мог либо залив в радиатор холодной воды, либо дождавшись, когда остынет та, что залита в систему охлаждения.

Причина проста: температура кипения воды при атмосферном давлении, как известно, составляет 100 градусов Цельсия, антифризы, изготавливающиеся на основе спиртов, закипают при температуре 110–115 градусов. Охлаждающая жидкость, проходя через систему охлаждения, не успевает остывать и в результате закипает. Причем чем выше нагрузка на мотор, тем быстрее.

Из школьного курса физики известно, что повышенное давление увеличивает температуру кипения жидкости. Даже небольшого повышения давления достаточно, чтобы «отодвинуть» температуру кипения на 5-10 градусов.

Так, у ВАЗ-2110 давление в исправной системе охлаждения должно составлять порядка 1,2 атм.

Нюансы работы системы охлаждения

Многое также зависит от используемой охлаждающей жидкости. Заливать воду, к примеру, не нужно даже в старые автомобили, лучше прикупить недорогой антифриз, проблем будет меньше. Тем не менее современные моторы требуют качественного охлаждения. Завод-изготовитель в мануале указывает рекомендуемые марки ОЖ. Желательно придерживаться этих советов и не разбавлять антифриз, если у вас не концентрат.

Современные охлаждающие жидкости имеют различный срок службы и температуру кипения. К примеру, G12 закипает позже, нежели G11, а G12++ обладает повышенным ресурсом, но и стоит он дороже. В любом случае во избежание закипания мотора рекомендуется заливать только качественную охлаждающую жидкость.

Каким должно быть давление

Как и рабочая температура двигателя, давление внутри систем охлаждения для всех автомобилей и моторов разное. Нет общепринятого стандарта, на который бы все ориентировались.

Чем выше производительность у мотора и его мощность, тем больше должна быть температура закипания.

Отсюда и более высокое давление.

Но есть условное среднее значение. Оно составляет от 1,2 до 2 атмосфер. При этом достаточно редко отметка достигает 2 атмосфер. Кстати, поскольку мы говорим о давлении, связанном с жидкостью, применять такую единицу измерений как атмосферы не совсем корректно. На самом деле тут правильно использовать бары. Но поскольку 1 атм равняется 1 Бар, особых проблем с переводом единиц измерения не возникает. Просто знайте, что по отношению к жидкостям используются бары, а в случае с давлением воздуха актуально применять атмосферы. Вот и все.

На показатели давления внутри системы влияет множество факторов, включая используемую ОЖ, правильно разбавленный концентрат антифриза, герметичность ДВС, особенности его конструкции и пр.

Так давление это побочный продукт?

Не совсем так. Все дело в том, что раньше в системах охлаждения очень часто применялась обычная вода. А как нам известно — она кипит при 100 градусах Цельсия, но только лишь при нормальном давлении. Очень часто двигатели кипели, особенно летом, потому как достигнуть рабочей температуры в 100 градусов Цельсия, мотору достаточно легко! Да и старые системы нельзя назвать на 100% герметичными, воздух немного, но «подсасывался».

Что было сделано! Очень, элементарное и просто решение, которое уберегло, двигали от закипания. Просто взяли и повысили внутри системы давление.

Если копнуть физику, то получается:

При 1 атмосфере – вода кипит при 100 градусах

При 1,5 атм. – 110 градусов

При 2,0 атм. – почти 120 гр.

Систему охлаждения сделали герметичной, она сама себя нагревала и создавала внутри нужные «атмосферы». Таким образом, вода прекращала кипеть и просто охлаждала мотор. Просто и гениально. Справедливости ради стоит отметить, что современные охлаждающие жидкости кипят при более высоких температурах, например — зачастую антифриз выдерживает показатель в 130 – 140 градусов, а если еще и запереть в герметичный контур, то тут все 145 получится! Прогресс не стоит на месте.

Охлаждающая жидкость

В качестве ОЖ для ВАЗ 2107 производитель рекомендует использовать исключительно тосол. Для непосвящённого автолюбителя тосол и антифриз — это одно и то же. Антифризом обычно называют все без исключения охлаждающие жидкости, вне зависимости от того, где и когда они выпущены. Тосол же — это разновидность антифриза, выпускаемого в СССР. Название является аббревиатурой от «технология органического синтеза отдельной лаборатории». В состав всех без исключения охлаждающих жидкостей входит этиленгликоль и вода. Различия состоят лишь в типе и количестве добавляемых антикоррозийных, антикавитационных и антипенных присадок. Поэтому для ВАЗ 2107 название ОЖ не имеет большого значения.

Проблемы с внутренним давлением

Зная из руководства по эксплуатации, какое давление должно быть в норме при работе конкретно вашего мотора, может возникать все две основные проблемы.

Тут речь идет о том, почему нет давления в системе, то есть оно чрезмерно низкое, либо почему оно выше нормы, и как снизить его теперь.

Избыточное давление

Если давление окажется выше нормальных показателей, компоненты охлаждающей системы и самого ДВС могут выйти из строя. Есть случаи разрыва радиатора, срыва патрубков, деформации шлангов и пр.

Когда в процессе эксплуатации авто то и дело слетают те или иные патрубки, относящиеся к охлаждению, это указывает на чрезмерно высокое внутреннее давление. Причем причина всегда одна и та же. Это неисправный предохранительный клапан. Об этом мы уже говорили в теме о том, почему выбрасывает тосол из расширительного бачка. Настоятельно советую перечитать. Решается проблема предельно просто. Нужно снять старую пробку на бачке или радиаторе, и установить новую.

Эта крышка на самом деле клапан. Причем в современных авто он двойной, и отвечает одновременно за подсос воздуха и сброс избыточного давления.

Для чего нужно знать показатели давления

>
Да все просто — охлаждающая система, это достаточно разветвленная сеть, и не всегда она металлическая. Состоит:

Собственно устройство достаточно простое, но как вы понимаете, избыточное давление может повредить части этой системы. Страдают в первую очередь резиновые шланги, а также радиаторы автомобиля, ведь зачастую они сделаны из алюминия (редко из меди или латуни), а это мягкие металлы, да и стенки тонкие, в общем их может просто порвать.

Замена вышедшего из строя узла

Крышка системы охлаждения может прослужить больше, чем двигатель автомобиля, а можно купить новую, которая будет бракованной. Угадать тут сложно. Но в любом случае не стоит пытаться её ремонтировать. Стоит она для большинства моделей копейки и является неремонтопригодной. В случае неисправности её просто меняют на новую.

При этом настоятельно не рекомендуется укорачивать пружинки, изменяя момент срабатывания крышки. Ведь многие автомобилисты этим занимаются, что в большинстве случаев не приводит ни к чему хорошему. Конечно, если вы тюнинговали систему охлаждения и двигатель, то вполне возможно, что нужно добиться большего давления в системе или, наоборот, меньшего. В остальных же случаях стоит покупать только оригинал или достойный аналог с такими же параметрами. Помните о том, что большое давление в системе охлаждения двигателя может привести к локальному перегреву ДВС и выходу из строя тех или иных узлов.

Как найти утечку?

Для начала стоит начать с визуального осмотра. Стоит заглянуть под автомобиль, вполне вероятно, что под ним лужа из антифриза. Но и тут нужно понимать, что зачастую брешь проявляется только при достижении определенного давления, поэтому на холодную её найти не удастся. Тем не менее есть специальные устройства для нагнетания давления в системе, при этом двигатель во избежание ожогов должен быть холодным.

В качестве такого устройства можно использовать обычный насос и манометр. Все можно сделать в гаражных условиях. Первым делом отсоединяем верхний патрубок, подходящий к расширительному бачку. В отверстие желательно вставить болт подходящего диаметра. Дальше подключаем к патрубку насос с манометром и нагнетаем давление. При достижении 1,5 атм. должен сработать воздушный клапан. В это же время ищем утечку.

Как обнаружить утечки

Начать можно с визуального осмотра элементов системы охлаждения, однако, если течь не сильная, осмотр вряд ли даст результат. Наиболее надежный способ выявить слабое место – создать повышенное давление и смотреть, откуда польется антифриз. Во избежание ожогов, двигатель автомобиля должен быть холодным.

В гаражных условиях для этого потребуется насос с манометром или компрессор. От расширительного бачка нужно отсоединить патрубок, подходящий к нему сверху, и вместо него подсоединить шланг насоса. Отсоединенный патрубок нужно заткнуть подходящим по диаметру болтом и зафиксировать болт хомутом. После этого можно нагнетать давление и смотреть, откуда появится течь. Кстати, при достижении отметки 1,5 атм должен сработать воздушный клапан.

Допустим, явных утечек охлаждающей жидкости нет, значит, следует проверить пол в салоне, антифриз может уходить через прохудившийся радиатор отопителя. Если в салоне следов охлаждающей жидкости тоже нет, остается осмотреть блок цилиндров и, в последнюю очередь, цилиндры изнутри, вывернув предварительно свечи. Нелишним будет проверить и уровень моторного масла: при внутренних утечках он повышается, поскольку антифриз попадает в картер двигателя. » alt=»»>

Подведем итоги

Вот мы и разобрались с тем, зачем давление в системе охлаждения двигателя, почему оно может быть чрезмерно высоким или же, наоборот, низким. В самостоятельной проверке зачастую нет ничего сложного, хотя многое зависит и от автомобиля. К примеру, бывает, из строя выходит датчик температуры ОЖ. Он может давать неверные данные на контрольные приборы, тем самым вводя водителя в заблуждение. Он может показывать как высокую температуру силового агрегата, так и, наоборот, низкую. Но это не будет говорить о том, что система работает неправильно.

При любых поломках в системе охлаждения их необходимо устранить как можно скорее. Желательно не эксплуатировать автомобиль с заклинившей крышкой или термостатом. Ведь для некоторых двигателей перегрев смертелен, а капитальный ремонт стоит совсем недешево. В целом же стоит регулярно проверять уровень ОЖ в системе, следить за тем, чтобы не было утечек и других дефектов. Также рекомендуется периодически очищать радиаторы от грязи, так как это может стать причиной повышенной температуры двигателя.

Серьезные последствия

Мы уже рассмотрели, что в системе охлаждения двигателя создается давление. Это вполне нормально. Другое дело, что очень часто имеется неисправность, которую крайне сложно определить. К примеру, антифриз уходит, а видимой течи нет. В этом случае вполне возможно попадание ОЖ в картер двигателя. Рекомендуется регулярно проверять уровень масла. Если ОЖ действительно уходит в мотор, то уровень будет повышаться. Скорее всего, это говорит о пробитой прокладке головки блока цилиндров, поменять которую равносильно переборке силового агрегата.

Любая деталь имеет свой определенный ресурс, при достижении которого нет никакой гарантии того, что она в дальнейшем будет исправно работать. Нередки случаи, когда даже новая крышка расширительного бачка оказывается нерабочей. И речь сейчас идет не о китайской запчасти, а об оригинальной. К сожалению, от этого никуда не деться.

Негерметичность системы

Еще более популярная проблема в кругу автомобилистов — отсутствие давления. Это может случиться из-за:

Соответственно, выявить проблему не составит труда. Первым делом можно посмотреть на уровень антифриза на холодном двигателе. Если он не меняется от поездки к поездке, значит утечек в системе нет. Вторым пунктом меняем воздушный клапан на новый. После этого давление должно нормализоваться, и антифриз не будет перегреваться. Очень часто повышенное давление в системе охлаждения двигателя приводит к тому, что оно потом падает. Обусловлено это частично подклинивающим клапаном. Он то работает, то нет. В результате этого давление нагнетается, из-за чего в слабом месте может образоваться течь, а после этого пропадает герметичность.

Система охлаждения ВАЗ 2107: особенности и неисправности

Система охлаждения ВАЗ 2107 позволяет двигателю работать в нормальном температурном режиме. Без нее металл вокруг камер сгорания сильно перегревался бы. Следствие этого – раннее воспламенение смеси, появление детонации. Кроме того, возможно даже разрушение металла. На семерках установлена двухконтурная система, называется она так по той причине, что у нее два круга охлаждения – большой и малый. И в процессе работы двигателя жидкость циркулирует по ним.

Почему давление может быть повышенным или пониженным

Слишком большое количество атмосфер в системе охлаждения возникает только при неработоспособном клапане. Также проблема может быть в расширительном бачке. Его может просто заклинить.

К сожалению, другого способа избавиться от избытка воздуха в системе, кроме замены, просто нет. Чтобы не навредить двигателю периодически проверяйте исправность данной детали. Сама запчасть восстановлению не подлежит, поэтому в случае её поломки все, что вам остаётся — провести замену.

Правда, есть один непризнанный метод, который позволяет вернуть клапан к жизни. Воспользуйтесь жидкостью для очистки карбюраторов, она эффективно удаляет все отложения, возвращая тем самым элемент к жизни.

Отсутствие нужного количества атмосфер указывает на нарушение герметичности в системе. К сожалению, в таком случае без специального оборудования обойтись тяжело. Конечно, можно использовать «народные методы», но они требуют много времени и не всегда дают точный результат.

Причины повышенного и пониженного давления в системе охлаждения

Почему давление высокое

Избыточное давление в системе охлаждения двигателя может возникнуть лишь по одной причине: неработоспособный воздушный клапан в крышке радиатора или расширительного бачка заклинило в закрытом состоянии.

Поскольку иного способа удалить лишний воздух не существует, исправность клапана нужно периодически проверять. Теоретически, ремонту эта деталь не подлежит и в случае выхода из строя меняется, как правило, вместе с крышкой. Специалисты рекомендуют во избежание внезапных поломок менять крышку радиатора раз в два года.

Как показывает гаражный опыт, жидкость для очистки карбюраторов неплохо справляется с отложениями, образующимися в клапане, и способна вернуть его к жизни.

Почему давление отсутствует

Когда давления в системе охлаждения нет, это говорит о том, что она не герметична, а установить причину может оказаться сложнее.

Источник

Видео

Давление в системе охлаждения двигателя — для чего необходимо и есть ли в нем потребность?

Давление в системе охлаждения двигателя

Оборудование для опрессовки и проверки давления в системе охлаждения

Первый признак попадания выхлопных газов в систему охлаждения, Opel Vivaro II B 1.6d, R9M

Давление в системе охлаждения

Проверяем давление в системе охлаждения ланос

Всё про давление в системе охлаждения двигателя — 7

Всё про давление в системе охлаждения двигателя — 1

Давление в системе охлаждения

Система охлаждения двигателя автомобиля. Общее устройство. 3D анимация.

Как работает система охлаждения двигателя

Май. 20, 2019

Функция системы охлаждения двигателя заключается в поддержании двигателя в надлежащем температурном диапазоне при любых условиях эксплуатации. Система охлаждения должна предотвращать перегрев двигателя и не допускать переохлаждения двигателя зимой. После холодного пуска двигателя система охлаждения также обеспечивает быстрый прогрев двигателя и как можно более быстрый выход на нормальную рабочую температуру. Система охлаждения является важной системой для поддержания нормальной температуры двигателя и обеспечения нормальной работы двигателя.

Система водяного охлаждения двигателя представляет собой систему водяного охлаждения с принудительной циркуляцией, то есть для повышения давления охлаждающей жидкости используется насос, а в двигателе циркулирует принудительная охлаждающая жидкость. Такая система включает в себя водяной насос, радиатор, вентилятор охлаждения, термостат, водяную рубашку в блоке цилиндров и головке блока цилиндров и другое навесное оборудование.

В системе водяного охлаждения с принудительной циркуляцией используется водяной насос для повышения давления охлаждающей жидкости системы, чтобы она текла в водяную рубашку. Охлаждающая вода поглощает тепло от стенки цилиндра, температура повышается, горячая вода течет вверх в головку блока цилиндров, а затем вытекает из головки блока цилиндров в радиатор. Благодаря мощному обдуву вентилятора воздух с большой скоростью проходит через радиатор спереди назад, постоянно отбирая тепло воды, протекающей через радиатор. Охлажденная вода закачивается обратно в рубашку снизу радиатора водяным насосом. Вода постоянно циркулирует в системе охлаждения.

Функция вентилятора состоит в том, чтобы пропускать воздух через радиатор при вращении вентилятора, чтобы повысить способность радиатора рассеивать тепло и ускорить охлаждение охлаждающей жидкости.

Сердцевина радиатора является основной частью радиатора и играет важную роль в рассеивании тепла. Сердцевина радиатора состоит из теплорассеивающей трубки, радиатора, верхней и нижней основных частей. Благодаря достаточной площади рассеивания тепла он обеспечивает отвод необходимого тепла от двигателя в окружающую атмосферу. Кроме того, сердцевина радиатора изготовлена из чрезвычайно тонкого металла и сплава с хорошей теплопроводностью, что позволяет сердечнику радиатора достичь наивысшего эффекта рассеивания тепла при минимальном качестве и размере. Существует множество типов сердечников радиаторов, таких как трубчатые, трубчатые ременные, трубчатые сердечники и так далее. Как показано на рисунке, наиболее распространенными являются трубчатые и трубчато-ленточные.

Роль термостата заключается в автоматическом изменении расхода и пути циркуляции охлаждающей жидкости в зависимости от нагрузки двигателя и температуры воды, чтобы обеспечить работу двигателя при подходящей температуре, снижая расход топлива и износ машины. Охлаждающая вода проходит через водяной насос-водяная рубашка-термометр-радиатор, а также нагнетается водяным насосом в водяную рубашку. Путь потока воды длинный, а интенсивность рассеивания тепла большая, что называется большой циркуляцией системы водяного охлаждения. Охлаждающая вода проходит через водяной насос-водяную рубашку-термометр без радиатор , но непосредственно вдавливается водяным насосом в циркуляцию водяной рубашки. Путь потока воды короткий, а интенсивность тепловыделения небольшая, что называется малым циклом системы водяного охлаждения.

Термостат обычно устанавливается на выходе воды из двигателя. Требуется, чтобы количество утечек термостата было небольшим, а проходное сечение большим при полном открытии. Увеличение проходного сечения термостата может быть достигнуто за счет увеличения подъема клапана термостата и увеличения диаметра клапана. Более совершенные термостаты за рубежом увеличивают проходное сечение за счет увеличения подъема клапана, что может уменьшить проблемы, вызванные увеличением диаметра клапана термостата и герметичным уплотнением. Однако увеличение подъема термостата требует более высоких технических требований к термостату. Некоторые двигатели используют два термостата параллельно, чтобы увеличить проходное сечение термостата.

ПредыдущаяЗнаете ли вы дизельный двигатель CCEC Cummins серии N?
СледующаяСборка и регулировка дизельного двигателя Cummins серии 6BT

Последние статьи

Метод зарядки D…
11 июля 2022 г.

Методы снижения ф…
11 июля 2022 г.

Как выбрать ген…
08 июля 2022 г.

Важность Ge…
08 июля 2022 г.

Процесс лечения…
08 июля 2022 г.

Категории

Генераторные установки (750)

Дизельные генераторы (373)

Генераторы (380)

Дизельный двигатель (321)

Архивы

мая 2017 г.

Jun 2017

июль 2017

Aug 2017

сентябрь 2017

октябрь 2017

Nov 2017

декабря 2017 г.

Январь 2018

Feb 2018

Dec 20170003

Mar 2018

Apr 2018

май 2018

Jun 2018

Jul 2018

Aug 2018. Март 2019

апрель 2019 г.

май 2019

июнь 2019

июль 2019

август 2019

сентябрь 2019

октябрь 2019

Ноябрь 2019

декабрь 2019

Ян.0003

Feb 2020

Mar 2020

Apr 2020

May 2020

Jun 2020

Jul 2020

Aug 2020

Sep 2020

Oct 2020

Nov 2020

Dec 2020

Jan 2021

Февраль 2021

март 2021

июнь 2021

июля 2021

Аг. 2021

сентябрь 2021

октябрь 2021

ноябрь 2021

декабря 2021

Ян.0003

март 2022 г.

апрель 2022 г.

май 2022 г.

июнь 2022 г.

июль 2022 г.

Главная || Дизельные двигатели

||Котлы||Системы подачи

||Паровые турбины ||Обработка топлива ||Насосы ||Охлаждение ||

Охлаждение двигателей достигается за счет циркуляции охлаждающей жидкости вокруг
внутренние проходы в двигателе. При этом охлаждающая жидкость нагревается.
и, в свою очередь, охлаждается охладителем с циркуляцией морской воды. Без адекватного
охлаждение некоторых частей двигателя, подвергающихся воздействию очень высоких
температура, в результате сжигания топлива, скоро выйдет из строя.

выровнять=»влево»>

Дом

Дизельные двигатели

Морской котел

Кондиционер

Сжатый воздух

Батареи

Охлаждение

Судовые насосы

Система подачи

Инсинератор

Хладагенты

Редукторы

Губернаторы

Охладители

Пропеллеры

Рулевой механизм

Электростанции

Турбинный редуктор

Турбокомпрессоры

Паровые турбины

Теплообменники

Противопожарная защита

align=»left»>

Измерение расхода

Четырехтактные двигатели

Двухтактные двигатели

Система впрыска топлива

Топливная система

Масляные фильтры

Двигатель MAN B&W

Дизельный двигатель Sulzer

Морские конденсаторы

Сепаратор маслянистой воды

Защита от превышения скорости

Поршень и поршневые кольца

Прогиб коленчатого вала

Станция очистки сточных вод

Система пускового воздуха

Аварийный источник питания

Служба UMS

Сухой док и ремонт

Критическое оборудование

Палубные механизмы

Контрольно-измерительные приборы

Безопасность машинного отделения

Дом

выровнять=»влево»>

Охлаждение
позволяет металлу двигателя сохранять свои механические свойства.
обычно используемым хладагентом является пресная вода: морская вода не используется непосредственно в качестве охлаждающей жидкости.
охлаждающей жидкости из-за ее коррозионного действия. Иногда используется смазочное масло.
для охлаждения поршня, так как утечки в картер не вызовут
проблемы. Однако из-за его более низкой удельной теплоемкости примерно в два раза
потребуется количество масла по сравнению с водой.

Вода, проходящая по трубам, используется для охлаждения машин. Главный двигатель
охлаждается двумя отдельными, но связанными системами: открытая система
(море-море), в котором вода берется и возвращается в
море (охлаждение морской водой) и закрытая система, где пресная вода
циркулирует вокруг картера двигателя (охлаждение пресной водой).

Пресная вода используется для непосредственного охлаждения оборудования, тогда как морская вода
используется для охлаждения пресной воды, проходящей через теплообменник.
Особенностью системы охлаждения двигателя является непрерывная
поток жидкости. Движущаяся жидкость вызывает абразивную коррозию и эрозию.
Для уменьшения воздействия турбулентных течений системы морской воды
включают в себя трубы большого диаметра из мягкой стали, концы которых
открываются в море через кингстонные ящики, в которых установлены задвижки.

В случае разрыва трубы охлаждения забортной водой, как всасывающей, так и нагнетательной
клапаны должны быть закрыты, чтобы предотвратить затопление машинного отделения.
Чтобы убедиться, что клапаны работают правильно, когда вам нужно
открывать и закрывать их с регулярными интервалами, скажем, ежемесячно.
Трубы для морской воды обычно изготавливаются из мягкой стали, но из оцинкованной стали,
также используются медь или медный сплав. Трубы охлаждения пресной водой
обычно изготавливаются из мягкой стали.

Система охлаждения пресной водой

Система водяного охлаждения тихоходного дизеля показана на рис.
. Он разделен на две отдельные системы: одна для охлаждения цилиндра
кожухи, головки цилиндров и турбонагнетатели; другой для охлаждения поршня.

Вода охлаждения рубашки цилиндра после выхода из двигателя переходит в
охладитель с циркуляцией морской воды, а затем в рубашку с циркуляцией воды
насосы. Затем он прокачивается вокруг рубашек цилиндров, головок цилиндров.
и турбовоздуходувки. Напорный бак позволяет для расширения и воды
макияж в системе. Вентиляционные отверстия ведут от двигателя к расширительному бачку.
для выпуска воздуха из охлаждающей воды. Нагреватель в цепи
облегчает прогрев двигателя перед пуском за счет циркуляции горячего
вода.

В системе охлаждения поршня используются аналогичные компоненты, за исключением того, что
сливной бак используется вместо напорного бака, а вентиляционные отверстия затем ведут к
высокие точки в машинном отделении. Отдельная система охлаждения поршней.
используется для ограничения любого загрязнения от сальников охлаждения поршня до поршня
только система охлаждения.

Система охлаждения забортной водой

Различные охлаждающие жидкости, циркулирующие в двигателе, сами по себе являются
охлаждается морской водой. Обычное расположение использует индивидуальные охладители для
смазочное масло, вода в рубашке и система охлаждения поршня, каждый охладитель
циркулирует с морской водой. Некоторые современные корабли используют то, что известно как
«центральная система охлаждения» только с одним большим охладителем с циркуляцией морской воды.
Это охлаждает запас пресной воды, которая затем циркулирует в
др. Индивидуальные охладители. С меньшим количеством оборудования, контактирующего с морской водой
в этой системе проблемы с коррозией значительно снижены.

Система охлаждения забортной водой показана на рисунке.

выравнивание=по центру>

Из моря
всасывание один из пары циркуляционных насосов морской воды подает морскую воду
который обеспечивает циркуляцию охладителя смазочного масла, водяного охладителя рубашки и
поршневой водоохладитель перед сбросом за борт. Еще одна ветвь
Магистраль морской воды подает морскую воду для непосредственного охлаждения нагнетаемого воздуха (для
двухтактный дизель с прямым приводом).

Верхний морской всасывающий клапан используется в порту для предотвращения
попадание грязи или песка в систему охлаждения. Он также используется во время
плавание по мелководью.

Нижний морской всасывающий клапан используется при плавании на большой глубине.
во избежание попадания воздуха в систему охлаждения при качке корабля
или качки.

Центральная система охлаждения

В центральной системе охлаждения контур забортной воды состоит из высокого и низкого всасывания, обычно на
по обе стороны от машинного отделения, всасывающих фильтров и нескольких забортных
водяные насосы. Морская вода циркулирует через центральные охладители и
затем выброшен за борт.

А низкотемпературные и высокотемпературные
контур существует в системе пресной воды. Пресная вода в г.
высокотемпературный контур циркулирует в главном двигателе и может, если
необходимо использовать в качестве теплоносителя для испарителя.
в низкотемпературном контуре циркулируют воздухоохладители главного двигателя,
маслоохладители и все остальные теплообменники. Регулирующий клапан
контролирует смешивание воды между высокотемпературной и
низкотемпературные цепи. Датчик температуры выдает сигнал

Преимущества центральной системы охлаждения:

Меньше обслуживания, так как система пресной воды имеет
очищенная очищенная вода
меньшее количество насосов для морской воды с сопутствующей коррозией и
проблемы с охотой
упрощенная и легкая очистка охладителей
более высокие скорости воды возможны с системой пресной воды,
, что позволяет уменьшить размеры труб и монтаж
расходы
количество клапанов из дорогого материала значительно
уменьшено, также можно использовать более дешевые материалы во всем
система
поддерживается постоянный уровень температуры, независимо от
температура забортной воды, также нет холодных пусков, пониженная
износ гильзы цилиндра и т. д.

Связанная информация:

Система охлаждения работающего оборудования на борту

Меры противодействия пожарам в космосе

Руководство по эксплуатации четырехтактных дизельных двигателей

Руководство по эксплуатации двухтактных дизельных двигателей

Руководство по эксплуатации четырехтактных дизельных двигателей

Топливная система дизельного двигателя

Функция топливной форсунки дизельного двигателя

Масляная система для судового дизельного двигателя — принцип работы

Руководство по эксплуатации двухтактных дизельных двигателей

Методы продувки — продувка с поперечным потоком, продувка в контуре и прямоточная продувка

Средства противодействия космическим пожарам

Различное Теплообменник для работающих механизмов на борту грузовых судов

Пневматическая система запуска дизельного двигателя — принцип работы

Измерение мощности судового дизельного двигателя — индикатор двигателя

Циркуляция забортной водой охладителей смазочного масла, охлаждение поршня, водяная рубашка, наддувочный воздух, турбонагнетатель

Механизм редуктора для уменьшения привода двигателя до подходящих оборотов гребного винта

Устройства управления и безопасности для судового дизельного двигателя — функция регуляторов

Дизельный двигатель MAN B&W — Основные принципы и руководство по эксплуатации

Как работает двигатель Sulzer? Дизельный двигатель Sulzer RTA72U – Руководство по эксплуатации

Муфты, сцепления и редукторы судового дизеля

Разница между двухтактными и четырехтактными дизельными двигателями

Взрывопредохранительный клапан судового дизельного двигателя

Предохранительный клапан цилиндра судового дизеля —

Руководство по эксплуатации

Руководство по эксплуатации поворотных устройств

Детектор масляного тумана картера судового дизеля

Судовая техника — Полезные теги

Судовые дизельные двигатели || Парогенератор || Система кондиционирования воздуха || Сжатый воздух || Судовые батареи || Грузовой холодильник || Центробежный насос || Различные охладители || Аварийный источник питания || Теплообменники отработавших газов || Система подачи || Насос для отбора корма ||
Измерение расхода || Четырехтактные двигатели || Топливная форсунка || Топливная система || Обработка мазута || Редукторы || Губернатор ||
Морской мусоросжигатель ||
Масляные фильтры ||
Двигатель MAN B&W ||
Судовые конденсаторы ||
Сепаратор масляной воды ||
Устройства защиты от превышения скорости ||

Поршень и поршневые кольца ||
Прогиб коленчатого вала ||
Морские насосы ||

Различные хладагенты ||
Станция очистки сточных вод ||
Пропеллеры ||
Электростанции
||
Система пускового воздуха ||
Паровые турбины ||
Рулевой механизм ||
Двигатель Sulzer ||
Турбинный редуктор ||
Турбокомпрессоры ||
Двухтактные двигатели ||
Операции UMS ||

Сухой док и капитальный ремонт ||
Критическое оборудование ||
Палубные механизмы и грузовые механизмы
|| Контрольно-измерительные приборы

|| Противопожарная защита
|| Безопасность машинного отделения ||

Machinery Spaces. com посвящен принципам работы, конструкции и эксплуатации всего оборудования.
предметы на корабле предназначены в первую очередь для инженеров, работающих на борту, и тех, кто работает на берегу. Для любых замечаний, пожалуйста

Свяжитесь с нами

Морская вспомогательная система охлаждения дизельного двигателя

Домашняя страница||Вспомогательное питание ||

Морская вспомогательная система охлаждения дизельного двигателя

Для судовых вспомогательных двигателей могут использоваться различные системы охлаждения, но
наиболее часто используется простая система с замкнутым контуром (рис. 7.5). Море
вода проходит через промежуточный охладитель, масляный радиатор, а затем водяную рубашку.
охладитель в последовательном потоке. Циркуляционные насосы пресной воды с приводом от двигателя обычно
установлен, но насос забортной воды может быть либо отдельным агрегатом, либо двигателем
приводимый в тандеме с насосом пресной воды. Система охлаждения может быть
устроен таким образом, чтобы в аварийной ситуации морская вода могла циркулировать через
рубашки двигателя, после удаления определенных заглушек, установленных в трубопроводе.

На судах с главными дизельными двигателями перемычки между
Водяные системы основной и вспомогательной рубашки двигателя являются общими. Это позволяет
главный двигатель должен оставаться теплым в порту от тепла в рубашке вспомогательного двигателя
вода. Для запуска вспомогательного двигателя в сухом доке обычно
организовать подключение от двойного дна или пикового резервуара.

Рис. 7.5 Система охлаждения с замкнутым контуром

Ниже приведены некоторые основные процедуры морского вспомогательного оборудования :

Общая конструкция вспомогательного двигателя

двигатели с некоторыми бункерами низкого качества, такими как содержащие
каталитические мелочи. Топливо должно соответствовать спецификации, указанной в инструкции.
книга для двигателя.
……

Турбина противодавления вспомогательного двигателя

Многие суда использовали вспомогательную паровую турбину в качестве первичной ступени снижения давления перед подачей пара на другие вспомогательные устройства, требующие пара при значительно более низком давлении, чем доступное. Такое расположение обеспечивает гораздо более благоприятный тепловой баланс, чем при использовании редукционного клапана……

Вспомогательный топливный насос двигателя

Топливный насос, наиболее часто используемый на вспомогательных дизельных двигателях, — Bosch
тип. Это насос с кулачковым приводом и винтовой канавкой на поршне.
контролировать отсечку подачи топлива и, следовательно, количество топлива, подаваемого в
цилиндр для сгорания.
……

Общая топливная форсунка вспомогательного двигателя

Топливо подается в кольцевое пространство в форсунке через отверстие, просверленное насквозь
корпус форсунки от входа. Клапан форсунки смещается со своего места в
корпус форсунки давлением топлива от насоса, действующего на буртик
игольчатый клапан.
……

Вспомогательная система охлаждения двигателя

Для судовых вспомогательных двигателей могут использоваться различные системы охлаждения, но
наиболее часто используется простая система с замкнутым контуром. Море
вода проходит через промежуточный охладитель, масляный радиатор, а затем водяную рубашку.
охладитель в последовательном потоке.
……

Гидравлический регулятор вспомогательного двигателя

При использовании для выработки электроэнергии переменного тока дизельный двигатель обычно оснащается гидравлическим регулятором. Он включает в себя центробежный датчик скорости (подпружиненные грузики), управляющий сервоцилиндром с соответствующим демпфированием через пилотный клапан.
……

Система регулирования частоты вращения вспомогательного двигателя

В отличие от пропульсивных турбин генераторные турбины работают с постоянной скоростью и должны соответствующим образом регулироваться. Правила Классификационного общества требуют, чтобы кратковременное изменение скорости составляло только 10%, а постоянное — 6%, когда полная нагрузка внезапно снимается или надевается.
……

Отслеживание неисправностей вспомогательного двигателя

Невозможность запуска двигателя или проблемы во время работы могут быть отнесены к
неисправности системы впрыска топлива или другие возможные причины. Инструкция
руководство по поиску и устранению неисправностей будет включать некоторые типичные
проблемы
……

Генераторы с приводом от главной силовой установки

Генераторы могут приводиться в движение от гребного вала, через редуктор или монтироваться на самом двигателе.
……

Котлы на выхлопных газах

Первоначальные котлы на выхлопных газах или экономайзеры имели простую конструкцию и производили от маломощных двигателей того времени очень умеренное количество пара. По мере того, как мощность больших низкоскоростных двигателей увеличивалась, большее количество пара, которое могло бы быть произведено из энергии выхлопных газов, в противном случае было бы потрачено впустую.
……

Вспомогательный двигатель Конструкция турбогенератора

Конструкция турбогенератора. Для выработки электроэнергии турбины обычно представляют собой горизонтальные осевые машины импульсного типа. Они могут выпускать воздух либо во встроенный конденсатор (обязательно подвешенный), либо в отдельный центральный вспомогательный конденсатор, либо в главный конденсатор корабля.
……

Топливная система двигателя Caterpillar

В ряде более крупных двигателей Caterpillar используются топливные насосы спирального типа с приводом от
отдельный распределительный вал…….

Главная страница||Охлаждение ||Оборудование||Услуги ||Клапаны ||Насосы ||Вспомогательная энергия ||Вал гребной ||Рулевые приводы ||Судовые стабилизаторы||Охлаждение||Кондиционирование воздуха ||Палубное оборудование||Противопожарная защита ||Дизайн корабля
||Главная ||

General Cargo Ship.com предоставляет информацию о различных системах грузовых судов, процедурах обработки, мерах безопасности на борту и некоторые базовые знания о грузовых судах, которые могут быть полезны для людей, работающих на борту, и тех, кто работает в терминале.

Posted inДвигатель
