Двигатель ВАЗ-2105: ремень вместо цепи

«Пятерочный» двигатель — это выражение и сейчас еще в ходу среди обладателей старой вазовской классики. Одни считают этот мотор достаточно прогрессивным для своего времени. Другие отзываются о нем резко критически. Где же истина? Как всегда, она где-то посередине.

Не помешает напомнить читателям некоторые сведения о движке, который устанавливали на ВАЗ 2105, — «ящике для помидоров», как звали его за прямоугольные очертания.

Немного цифр

Два седана: ВАЗ 2105, —07 и универсал —04 представляли новую линейку вазовской классики, пришедшую на смену поколению «копейки» (2101, —02, —03, —06). Первенец этого семейства, — 5-я модель комплектовалась тремя силовыми агрегатами:

Модель машины	Индекс двигателя	Объем, см³	Мощность, л. с.
ВАЗ 21051	-2101	1200	60
ВАЗ 2105	-2105	1300	64
ВАЗ 21053	-2103	1500	75

Двигатель 2105 был задуман при этом как базовый. Самый слабый особой популярностью не пользовался. Два остальных агрегата имеют своих сторонников и противников. Некоторые технические характеристики «пятерочного» движка:

• Блок цилиндров — чугунный, неогильзованный.
• Расположение 4-х цилиндров — рядное.
• Диаметр расточки — 79 мм.
• Перемещение поршня — 66 мм.
• Мощность* — 64 л. с. (примечание — в начале выпуска указывалась цифра 68). Поскольку никаких конструктивных переделок не было, очевидно, это вызвано изменением методики определения.
• Момент кручения — 9,5 кГм при 3400 об/мин.
• Объемное сжатие — 8,8.
• Расход бензина АИ-92: город — 10,2; трасса — 6,2; смешанный цикл — 7,9.

Шаг вперед

Основой для двигателя 2105 послужил мотор 21011 объемом 1,3 л. Новый моторный агрегат воплотил в себе перспективные конструкторские решения. Можно спорить — насколько он получился удачным. Тем не менее, автостроителям из Тольятти нельзя отказать в технической смелости.

Двигатель ВАЗ 2105 с ремнем стал работать тише. Это связано с двумя моментами. Использование в приводе ГРМ зубчатого ремня вместо металлической цепи, которая не отличается бесшумностью, особенно когда вытянута. При этом натяжка ременной передачи стала автоматической, а по надежности оказалась даже лучше, чем у Ford Pinto, выбранного в качестве прототипа. Да и лишняя точка смазки отпала, что сократило потери моторного масла.

Недостатком «классических» вазовских моторов являлся стрекот привода клапанов, — гидрокомпенсаторов тогда еще не было. Использование на «пятом» движке литой алюминиевой крышки, закрывающей газораспределительный механизм, значительно снизило уровень шума.

Новый двигатель автомобиля ВАЗ 2105 буквально шелестел, в отличие от своего цепного собрата. Компоновка ременного привода не требовала снятия приводного шкива с коленчатого вала, как это было на Ford Pinto. Для подстраховки в случае обрыва ремня поршни снабжены торцевыми цековками, исключающими «встречу» с клапанами.

Еще одним достоинством являлась модульная конструкция привода клапанов. На американском прототипе последние размещались в головке блока цилиндров (ГБЦ). ВАЗовцы применили отдельную клапанную коробку с постелью для распредвала, что значительно облегчило ремонт двигателя и обслуживание ГРМ.

Карбюратор «Озон», получивший электромагнитный клапан принудительного холостого хода (ЭПХХ), способствовал повышению экологических показателей и топливной экономичности.

Почему не состоялся триумф

Единственным недостатком нового двигателя был короткий срок службы зубчатого ремня. Его рекомендовалось менять через 60 тыс. км. На деле ремни «умирали» даже раньше этого срока. Никакой катастрофы при этом не происходило, не считая того, что машина вставала там, где случился обрыв. Опытные водители возили в багажнике запасной экземпляр, поскольку замена зубчатого ремня ГРМ ВАЗ 2105 не составляла слишком большого труда.

Еще одной причиной, почему двигатели считались проблемными, являлся дефицит запчастей, характерный для того времени. Поршни ВАЗ 2105 были взаимозаменяемы с деталями 21011, не имеющими цековок. Иногда недобросовестные механики либо сознательно, либо за неимением штатных, устанавливали не те комплектующие.

Естественно, при обрыве ремня тарелки клапанов и головки поршней вступали в жесткий «клинч», и водитель был вынужден делать капитальный ремонт двигателя.

Общим недостатком всех «классических» движков являлась необходимость периодической регулировки клапанов, а на первых тысячах пробега еще и подтяжки болтов крепления ГБЦ. Кроме того, отличалось небольшим ресурсом навесное оборудование (водяная помпа, стартер, генератор, трамблер). Последний, правда, в последние годы отсутствовал, в связи с применением инжекторного впрыска.

Один из законов Мэрфи гласит: если в устройстве есть деталь, которую можно поставить наоборот, — всегда найдется человек, который это сделает. Такой деталью оказалась дистанционная пластмассовая проставка привода бензонасоса. Признаки ее неправильной установки: глохнет двигатель во время ускорения, в жару, при движении с боковым креном.

Крепежные отверстия на фланце проставки расположены асимметрично, причем разница на глаз почти незаметна. Этот «косяк» присутствовал на всех «классических» двигателях, и перекочевал, возможно, еще с FIAT 124. Случалось, на заводе проставку устанавливали вверх ногами. Двигатель при этом работал, однако уменьшался ход толкателя бензонасоса, что приводило к уменьшению его производительности.

После определенного пробега уровень бензина в поплавковой камере еле покрывал подающий топливный жиклер, и движок начинал глохнуть. Поскольку причина является довольно неожиданной, определить ее порой бывает затруднительно.

Некоторые любят погорячее

Молодые владельцы вазовской «классики» иногда делают тюнинг своих аппаратов. Конечно, нового обвеса, прямоточного выхлопа или оглушающей музыки, не всегда достаточно. Поэтому прибегают и к модернизации силового агрегата.

Самый простой способ сделать мотору 2105 тюнинг — установить карбюратор ДААЗ 21053 следующего поколения Solex. Прибавка, конечно, будет незначительной.

Более высокий прирост мощности обеспечивает расточка цилиндров и увеличение хода поршня. Возможные варианты:

• Растачивание цилиндровых отверстий в размер 82 мм увеличивает объем до 1400 см³.
• Использование тех же поршней, но более длинного колена (вал 2103 с кривошипом 80 мм) и укороченных на 7 мм шатунов дает 1600 кубиков.
• При сочетании обоих вариантов рабочий объем становится равным 1700 см³. Такой тюнинг двигателя ВАЗ 2105 позволяет достичь мощности 100 л. с.

Более радикальным способом повысить технические характеристики является замена штатного мотора на роторный силовой агрегат (двигатель Ванкеля ВАЗ 413), выпускавшийся на ВАЗе небольшими партиями. Несмотря на небольшие размеры, тюнинговый привод выдает 140 «лошадок». Конечно, достать его весьма проблематично.

Мотор с индексом ВАЗ 2105 был недооценен, поскольку опередил свое время. Он стал первым отечественным двигателем с зубчатым ремнем вместо традиционной цепи. Время показало жизнеспособность этого решения. На современных авто (особенно малого и среднего класса) ремни встречаются чаще цепей. В немалой степени этому способствовало увеличение ресурса этих изделий.

Двигатель ВАЗ 2105 – первый ДВС с зубчатым ремнем ГРМ

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту [email protected]

В двигатель ВАЗ 2105 конструкторы заложили несколько инновационных технических решений. Во-первых, здесь не гнет клапана при обрыве передачи, во-вторых, вращение на распредвал ГРМ передается зубчатым ремнем.

ДВС 2105 с ременной передачей

Характеристики ДВС 2105

Проектировался ДВС четвертой серии 2105 по аналогии мотора Ford Pinto, потому получил ременный привод ГРМ и навесного оборудования, и защиту от изгиба/заклинивания клапанов в случае его обрыва в момент движения. Улучшенные технические характеристики выглядят следующим образом:

Изготовитель	ВАЗ
Марка ДВС	ВАЗ-2105
Годы производства	1979 – 1994
Объем	1,3 л (1294 см3)
Мощность	47,2 кВт (64 л. с.)
Крутящий момент	94 Нм (3400 об/мин)
Вес	104 кг
Степень сжатия	8,8
Питание	карбюратор ДААЗ-2105 Озон
Тип мотора	рядный
Число цилиндров	4
Местонахождение первого цилиндра	возле ремня грм
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Допустимое коробление	прокладки коллекторов (впуск/выпуск) 0,08 мм прокладка головки цилиндров 0,05 мм
Седло клапана	ширина 2 – 2,4 мм, угол 45°
Распредвал	один верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредвала	диаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндров	чугун
Диаметр цилиндра	класс А – 79 – 79,01 мм класс В – 79,01 – 79,02 мм класс С – 79,02 – 79,03 мм класс D – 79,03 – 79,04 мм класс Е – 79,04 – 79,05 мм
Поршни и кольца	поршень из алюминиевого сплава с оловянным покрытием кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)
Диаметр поршня	класс А – 78,94 – 78,95 мм класс С – 78,96 – 78,97 мм класс Е – 78,98 – 78,99 мм
Зазоры	поршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум) поршневых колец – 110 мм относительно плоскости разреза
Кольцо компрессионное верхнее	1,535 – 1,555 мм
Кольцо компрессионное нижнее	3,957 – 3,977 мм
Кольцо маслосъемное	2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом	0,03 – 0,07 мм
Коленвал	чугун, литье
Количество подшипников коренных	5
Диаметр шейки КП	50,795 – 50,775 мм
Зазор коренной шейки	0,1 – 0,5 мм
Подшипники шатунные	диаметр шейки вала – 47,814 мм толщина вкладыша – 1,448 мм ширина вкладыша – 28,025 – 28,975 мм
Сальники коленвала	передний – диаметры 42 мм, 60 мм, ширина 7 мм задний – диаметры 85 мм, 105 мм, ширина 10 мм
Ход поршня	66 мм
Горючее	АИ-93 (допускается А-76)
Нормативы экологии	Евро-1
Расход топлива	трасса – 6 л/100 км, смешанный цикл 8 л/100 км город – 10 л/100 км
Расход масла	максимум 0,7 л/1000 км
Моторное масло для 2105	5W-30 и 15W-40
Объем масла моторного	3,75 л
Периодичность замены	каждые 55000 км
Температура рабочая	80°
Ресурс мотора	заявленный 200000 км реальный 500000 км
Регулировка клапанов	гайками и щупом
Система охлаждения	принудительная, тосол-А40
Количество ОЖ	9,75 л
Помпа	крыльчатка полимерная, крепление на блоке
Зажигание	трамблер АТЭ-2
Свечи на 2105	оригинал – А17-ДВ,
Зазор между электродами свечи	0,5 – 0,6 мм
Ремень зубчатый ГРМ	122 зуба
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	сухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтр	рекомендуемый Mann W914/2
Маховик	129 зубьев, 0,62 кг диаметр внутреннего отверстия – 25,67 мм диаметр наружный – 27,75 мм количество посадочных отверстий – 6 штук смещений нет
Болты крепления маховика	М10х1,25 мм, длина 23,5 мм,
Маслосъемные колпачки	производителей Хорс или Corteco
Компрессия	давление в цилиндрах от 11 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла	80°С
Температура срабатывания термостата	80 – 84°С
Давление клапана внутри радиаторной пробки	0,7 – 1 бар
Содержание в выхлопе вредных продуктов	СН Характеристики двигателя ВАЗ-2105 с ремнем ГРМ Автомобили серии ВАЗ, как и подавляющее большинство машин, производимых компанией «Лада», стали настоящей легендой российского автопрома. Большая популярность машин не только приносит громкое имя и статус компании, но и возводит ответственность за их производство на высокий уровень. Несмотря на старания производителей, отдельные детали и механизмы машин ломаются и нуждаются в ремонте. Даже такие важные, как двигатель. Но все же при правильной эксплуатации авто работа может быть весьма продуктивной, и на ремонт не придется тратиться сверх обычных профилактических осмотров. ВАЗ-2105: настоящий прорыв! Рассмотреть такой случай можно на примере силового агрегата ВАЗ-2105, потому как он сделал весьма немалый прорыв среди своих коллег по цеху. Дело в том, что до него все модели использовали в себе ременной привод газораспределительного механизма. В его предшественниках использовалась цепь, что приводила к неприятному шуму. Но с 80-х это изменилось. Идею использовать газораспределительный двигатель отечественное автодело позаимствовало у автомобиля Ford Pinto. Применять такую систему никто не хотел, так как при интенсивной работе разрыв ремня был более вероятен, чем разрыв цепи. Но особенности строения этого механизма позволяли избежать неприятного инцидента, который будет не только очень опасным на дороге, но также обойдется весьма дорогим ремонтом. Напротив каждого из клапанов есть специальные отверстия, которые находятся на работающих поршнях. Читайте также: Расход топлива на 100 км на ВАЗ-2105 Такая конструкция позволяет избежать прогиба клапана, если с ремнем что-то случится или он оборвется. Отличия и преимущества двигателя 2105 Разумеется, этот экспериментальный проект должен был стать во многом лучшей заменой двигателей других популярных моделей ВАЗ.  Кроме вышеупомянутого преимущества в строении, двигатель 2105 и мотор от Ford Pinto вместе составили крепкую комбинацию, которая в свое время была очень востребованной и хорошо служила владельцам авто. Недостаток лошадиных сил (64) стал чуть ли не единственным минусом этой механической связки: при работе на большом количестве оборотов в минуту, когда двигатели 2101 и 2106 теряли высокий вращательный момент, двигатель 2105 все также работал; несмотря на меньшую мощность, его продуктивность побеждала «соперников» именно в качестве стабильности и скорости работы; достигнуть такого результата удалось именно благодаря строению поршней и большим диаметром цилиндра. Это положительно повлияло на продуктивность именно на больших оборотах. Несмотря на явные преимущества, такой газораспределительный механизм двигателя, который по всему миру считался очень продуктивным, на территории СНГ не прижился. Обусловлено это было тем, что он был якобы менее надежен, чем его предшественники. Так, в 1994 году был снят с продажи двигатель ВАЗ-2105 с ремнем ГРМ. Характеристики, которые явно выступали положительной старой, не смогли этого изменить, даже после почти двадцати лет проверки на практике. Действительно, ряд неприятностей все же был. В особенности, в выборе масла и поездкам в зимнее время. Он мог заглохнуть, из-за немного загустевшего под минусовой температурой масла. Его нужно было прогревать. Вместе с тем характеристики двигателя ВАЗ-2105 с ремнем ГРМ базируются на поршнях с маленьким ходом: 66 мм. Это указывает на быстроту в работе, как, собственно, и диаметр цилиндра (79 мм). Конечно, ряд негативных сторон был весьма ощутим, но отказываться от выпуска потенциально глобального двигателя – весьма неверное решение. Он легко поддавался модификациям, но усовершенствование требует труда, усилий и, главное, вложений, тогда как остальные двигатели и без того хорошо работают. Читайте также: Распиновка щитка панели ВАЗ-2114 Характеристики и фото модели несложно найти на официальном сайте www.lada.ru. Может быть, в будущем автомобильный рынок будет более податлив к экспериментальным решениям в пользу продуктивности, дешевизны и комфорта. Но пока пользуйтесь только лучшим! Двигатель на ВАЗ 2105: характеристики, неисправности и тюнинг Содержание 1 Технические характеристики 2 Особенности 3 Неисправности 4 Тюнинг Бензиновый четырехцилиндровый двигатель ВАЗ с рабочим объемом 1,3 литра, который устанавливался на автомобили ВАЗ 2105, зарекомендовал себя как достаточно надежный, экономичный и простой в эксплуатации силовой агрегат. Двигатель ВАЗ 2105 появился в 1979 году и с небольшими изменениями смог продержаться на конвейере до 2006 года. Изначально этот силовой агрегат имел карбюраторную систему питания, однако впоследствии получил надежный инжектор, который позволил существенно поднять показатели мощности мотора. Технические характеристики Технические данные двигателя 2105: ПАРАМЕТРЫЗНАЧЕНИЯ Годы выпуска 1979 — 2006 Вес 115 кг Материал блока цилиндров чугун Система питания карбюратор Тип рядный Рабочий объем 1.3 Мощность 64 лошадиных силы Количество цилиндров 4 Количество клапанов 2 Ход поршня 66 мм Диаметр цилиндра 79 мм Степень сжатия 8.8 Крутящий момент 94 Нм / 3400 об.мин Экологические нормы ЕВРО 1 Топливо Аи 93 Расход топлива 8/100 км в смешанном цикле Масло 5W-30 — 15W40 Объем масла 3,75 литра При замене лить 3,5 литра Замена масла проводится 15 тысяч км Ресурс мотора — по данным завода 125 — на практике 200 Двигатель устанавливается на ВАЗ 2104, ВАЗ 2105 и ВАЗ 21072. Особенности В конце семидесятых годов Волжский автопроизводитель активно расширял свое предложение, выпуская новые модификации своих автомобилей. На новый ВАЗ 2105 был установлен модифицированный двигатель от ВАЗ 21011. Основным отличием нового мотора от ВАЗ 21011 является наличие ременного привода, что позволило снизить показатели шумности моторов. При этом двигатель ВАЗ 2105 имеет специальную конструкцию, которая в случаях обрыва ремня ГРМ исключает повреждение клапанов. Все это позволило существенно повысить надежность мотора, который отличался нетребовательностью и простотой в уходе. При своем небольшом рабочем объеме, который составлял 1,3 литра, даже первоначальная карбюраторная версия выдавала 64 лошадиных силы. В последующем, когда двигатель ВАЗ 2105 получил инжектор, показатели мощности составили более 70 лошадиных сил. Отметим лишь, что инжекторная модификация отличалась повышенными требованиями к качеству топлива и могла работать исключительно на бензине с октановым числом 93. Как и большинство других вазовских двигателей, мотор от ВАЗ 2105 получился достаточно надежным и долговечным. Блок цилиндров был выполнен из чугуна, при этом используемый сплав отличался повышенной устойчивостью к перегреву, выход двигателя из строя по причине перегрева был редкостью. Этот мотор не отличался сложностью в ремонте, что позволяло весь сервис и достаточно простые ремонтные работы выполнять автовладельцу самостоятельно. Двигатель ВАЗ 2105 с учетом небольшого объёма обладал отличными мощностными показателями и обеспечивал ВАЗ 2105 неплохую динамику. Автомобиль резво разгонялся и имел максимальную скорость порядка 140 километров час. Определенные нарекания у владельцев автомобилей с этим двигателем вызывал повышенный расход топлива. Так, например, в городских условиях этот мотор употреблял порядка 11 литров топлива. На трассе показатели расхода топлива составляли 8 литров на 100 километров. Также из недостатков можно отметить повышенный расход масла, поэтому автовладельцам требовалось каждые 2-3 тысячи километров пробега доливать масло и часто проводить его замену. Расход на одну тысячу километров пробега составлял порядка 700 грамм масла. Причём подобное не считалось поломкой, и исправить как-то такой масложор не представлялось возможным. Неисправности НИСПРАВНОСТИПРИЧИНЫ Глухой удар и потеря мощности двигателя. Подобная проблема характерна для обрыва ремня ГРМ. При этом специальная конструкция мотора защищала клапана от их повреждения при обрыве ремня ГРМ. Водителю в данном случае необходимо было провести замену роликов и самого ремня. Зачастую подобного ремонта было достаточно для устранения данной проблемы. Стук клапанов при увеличении оборотов. Сервисные работы с этим двигателем подразумевали частую регулировку зазора клапанов. В том случае, если появился стук, необходимо навестить сервис или же самостоятельно провести регулировку зазора клапанов. Клин двигателя ВАЗ 2105 с повреждением клапанов и поршней. Подобные поломки обычно вызывались отсутствием качественного обслуживания автомобиля, при котором автовладелец игнорировал требования по замене масла. Ремонт в данном случае имеет высокую стоимость, так как требуется заменить повреждённые клапана, головку блока цилиндров, поршни с коленвалом. Мотор быстро перегревается. Причин подобной проблемы может быть несколько. Это выход из строя механической помпы, недостаточный уровень охлаждающей жидкости или же загрязнился радиатор охлаждения. Тюнинг Следует сказать, что увеличение мощности двигателя ВАЗ 2105 неизменно приводило к снижению его ресурса. Так, например, после увеличения мощности до 90 лошадиных сил средний ресурс мотора составлял лишь 80 000 километров пробега до капитального ремонта. Именно поэтому автовладельцу необходимо было определиться с тем, хочет ли он увеличивать мощность, неизменно жертвуя при этом показателями надежности. Эффективным способом тюнинга двигателя 2105 является расточка цилиндров по поршень с диаметром 82 миллиметра. Отметим, что такая работа представляет собой определенную сложность, поэтому выполнять тюнинг двигателя ВАЗ 2105 должен исключительно опытный специалист. Одновременно с расточкой цилиндров могут устанавливаться спортивные распределительные валы, новая масляная помпа и компрессор. В последнем случае мощность силового агрегата достигает отметки в 100 лошадиных сил. В экстремальных версиях тюнинга двигателя ВАЗ 2105 производят замену мотора на роторный мотор ВАЗ 413. Мощность этого силового агрегата составляет 140 лошадиных сил. Такой тюнинг позволяет увеличить показатели максимальной скорости автомобиля до 180 километров в час, а разгон до сотни занимает около 9-10 секунд. Двигатель на ВАЗ 2105: характеристики, неисправности и тюнинг Ссылка на основную публикацию Смотрите также Недооцененные автомобили на вторичном рынке Зимние шины сравнить размеры Светодиодная мощная лампа Компрессор на ваз 2107 Модельный ряд додж Пневмоподвеска что нужно Хонда элемент обзор Как проверить историю автомобиля Налоги на авто 2019 Двигатель газ 66 фото Самый мощный сабвуфер в машину   О нас Компания Автоэксперт-ДВ предлагает широкий спектр услуг связанных с независимой оценкой и всесторонней технической и юридической проверкой автомобиля перед покупкой, а также услуги по срочному выкупу автомобиля, покупке и доставке авто- и мототехники, запасных частей с аукционов Японии! Контакты Адрес: 690000, Российская Федерация, Владивосток, ул. Невельского д.29 Телефоны: 8 (423) 200-22-59 Часы работы: 9:00 до 21:00 (Звонки круглосуточно) E-mail: [email protected]

Двигатель 2105 с ремнем грм

Всем привет!
Для справки:
Двигатель ВАЗ 2105 был разработан в 1977 году на базе двигателя 21011. К этому моменту на автомобили ВАЗ уже устанавливались двигатели 2103 (с 1972 г.) и 2106 (с 1976 г.), в качестве экспериментального двигателя для внедрения ременного привода механизма газораспределения был выбран 21011-й мотор. Несмотря на небольшую мощность (69 л.с.), у двигателя 21011 есть ряд достоинств. Ход поршня у него — такой же короткий, как у двигателя 2101 (66 мм). Диаметр цилиндра по сравнению с мотором 2101 увеличен с 76 до 79 мм.

Основным образцом для создания советского ременного мотора послужил двигатель OHC от Ford Pinto. В базовом варианте двигатель имел объем 1297 см3, мощность 60 л. с. Ремень двигателя Ford, также как и ремень двигателя ВАЗ 2105, соединяет три зубчатых шкива — коленчатого вала, распределительного вала и вала привода вспомогательных агрегатов. Главное отличие двигателя ВАЗ 2105 от мотора Ford — алюминиевая головка цилиндров со съемной постелью распределительного вала.

Крышка двигателя ВАЗ 2105 по форме напоминает «фордовскую», но изготовлена путем алюминиевой отливки с усилением ребрами жесткости. Есть у них и еще одно общее качество — звукоизоляция. Толстая алюминиевая крышка двигателя ВАЗ 2105 гораздо лучше гасит звук работающего клапанного механизма, чем тонкая стальная крышка мотора «Ford», которая, наоборот, усиливает этот звук за счет эффекта «консервной банки».

Самое главное достоинство двигателя ВАЗ 2105 в том, что при его производстве было впервые применено цекование поршней. В результате список деталей, изготавливаемых для ременного двигателя ВАЗ, пополнился оригинальными поршнями с углублениями для клапанов, служащими для обеспечения защиты деталей ГРМ от повреждений при обрыве ремня.

«Пятерочный» двигатель — это выражение и сейчас еще в ходу среди обладателей старой вазовской классики. Одни считают этот мотор достаточно прогрессивным для своего времени. Другие отзываются о нем резко критически. Где же истина? Как всегда, она где-то посередине.

Не помешает напомнить читателям некоторые сведения о движке, который устанавливали на ВАЗ 2105, — «ящике для помидоров», как звали его за прямоугольные очертания.

Немного цифр

Два седана: ВАЗ 2105, —07 и универсал —04 представляли новую линейку вазовской классики, пришедшую на смену поколению «копейки» (2101, —02, —03, —06). Первенец этого семейства, — 5-я модель комплектовалась тремя силовыми агрегатами:

Модель машины	Индекс двигателя	Объем, см³	Мощность, л. с.
ВАЗ 21051	-2101	1200	60
ВАЗ 2105	-2105	1300	64
ВАЗ 21053	-2103	1500	75

Двигатель 2105 был задуман при этом как базовый. Самый слабый особой популярностью не пользовался. Два остальных агрегата имеют своих сторонников и противников. Некоторые технические характеристики «пятерочного» движка:

• Блок цилиндров — чугунный, неогильзованный.
• Расположение 4-х цилиндров — рядное.
• Диаметр расточки — 79 мм.
• Перемещение поршня — 66 мм.
• Мощность* — 64 л. с. (примечание — в начале выпуска указывалась цифра 68). Поскольку никаких конструктивных переделок не было, очевидно, это вызвано изменением методики определения.
• Момент кручения — 9,5 кГм при 3400 об/мин.
• Объемное сжатие — 8,8.
• Расход бензина АИ-92: город — 10,2; трасса — 6,2; смешанный цикл — 7,9.

Шаг вперед

Основой для двигателя 2105 послужил мотор 21011 объемом 1,3 л. Новый моторный агрегат воплотил в себе перспективные конструкторские решения. Можно спорить — насколько он получился удачным. Тем не менее, автостроителям из Тольятти нельзя отказать в технической смелости.

Двигатель ВАЗ 2105 с ремнем стал работать тише. Это связано с двумя моментами. Использование в приводе ГРМ зубчатого ремня вместо металлической цепи, которая не отличается бесшумностью, особенно когда вытянута. При этом натяжка ременной передачи стала автоматической, а по надежности оказалась даже лучше, чем у Ford Pinto, выбранного в качестве прототипа. Да и лишняя точка смазки отпала, что сократило потери моторного масла.

Недостатком «классических» вазовских моторов являлся стрекот привода клапанов, — гидрокомпенсаторов тогда еще не было. Использование на «пятом» движке литой алюминиевой крышки, закрывающей газораспределительный механизм, значительно снизило уровень шума.

Новый двигатель автомобиля ВАЗ 2105 буквально шелестел, в отличие от своего цепного собрата. Компоновка ременного привода не требовала снятия приводного шкива с коленчатого вала, как это было на Ford Pinto. Для подстраховки в случае обрыва ремня поршни снабжены торцевыми цековками, исключающими «встречу» с клапанами.

Еще одним достоинством являлась модульная конструкция привода клапанов. На американском прототипе последние размещались в головке блока цилиндров (ГБЦ). ВАЗовцы применили отдельную клапанную коробку с постелью для распредвала, что значительно облегчило ремонт двигателя и обслуживание ГРМ.

Карбюратор «Озон», получивший электромагнитный клапан принудительного холостого хода (ЭПХХ), способствовал повышению экологических показателей и топливной экономичности.

Почему не состоялся триумф

Единственным недостатком нового двигателя был короткий срок службы зубчатого ремня. Его рекомендовалось менять через 60 тыс. км. На деле ремни «умирали» даже раньше этого срока. Никакой катастрофы при этом не происходило, не считая того, что машина вставала там, где случился обрыв. Опытные водители возили в багажнике запасной экземпляр, поскольку замена зубчатого ремня ГРМ ВАЗ 2105 не составляла слишком большого труда.

Еще одной причиной, почему двигатели считались проблемными, являлся дефицит запчастей, характерный для того времени. Поршни ВАЗ 2105 были взаимозаменяемы с деталями 21011, не имеющими цековок. Иногда недобросовестные механики либо сознательно, либо за неимением штатных, устанавливали не те комплектующие.

Естественно, при обрыве ремня тарелки клапанов и головки поршней вступали в жесткий «клинч», и водитель был вынужден делать капитальный ремонт двигателя.

Общим недостатком всех «классических» движков являлась необходимость периодической регулировки клапанов, а на первых тысячах пробега еще и подтяжки болтов крепления ГБЦ. Кроме того, отличалось небольшим ресурсом навесное оборудование (водяная помпа, стартер, генератор, трамблер). Последний, правда, в последние годы отсутствовал, в связи с применением инжекторного впрыска.

Один из законов Мэрфи гласит: если в устройстве есть деталь, которую можно поставить наоборот, — всегда найдется человек, который это сделает. Такой деталью оказалась дистанционная пластмассовая проставка привода бензонасоса. Признаки ее неправильной установки: глохнет двигатель во время ускорения, в жару, при движении с боковым креном.

Крепежные отверстия на фланце проставки расположены асимметрично, причем разница на глаз почти незаметна. Этот «косяк» присутствовал на всех «классических» двигателях, и перекочевал, возможно, еще с FIAT 124. Случалось, на заводе проставку устанавливали вверх ногами. Двигатель при этом работал, однако уменьшался ход толкателя бензонасоса, что приводило к уменьшению его производительности.

После определенного пробега уровень бензина в поплавковой камере еле покрывал подающий топливный жиклер, и движок начинал глохнуть. Поскольку причина является довольно неожиданной, определить ее порой бывает затруднительно.

Некоторые любят погорячее

Молодые владельцы вазовской «классики» иногда делают тюнинг своих аппаратов. Конечно, нового обвеса, прямоточного выхлопа или оглушающей музыки, не всегда достаточно. Поэтому прибегают и к модернизации силового агрегата.

Самый простой способ сделать мотору 2105 тюнинг — установить карбюратор ДААЗ 21053 следующего поколения Solex. Прибавка, конечно, будет незначительной.

Более высокий прирост мощности обеспечивает расточка цилиндров и увеличение хода поршня. Возможные варианты:

• Растачивание цилиндровых отверстий в размер 82 мм увеличивает объем до 1400 см³.
• Использование тех же поршней, но более длинного колена (вал 2103 с кривошипом 80 мм) и укороченных на 7 мм шатунов дает 1600 кубиков.
• При сочетании обоих вариантов рабочий объем становится равным 1700 см³. Такой тюнинг двигателя ВАЗ 2105 позволяет достичь мощности 100 л. с.

Более радикальным способом повысить технические характеристики является замена штатного мотора на роторный силовой агрегат (двигатель Ванкеля ВАЗ 413), выпускавшийся на ВАЗе небольшими партиями. Несмотря на небольшие размеры, тюнинговый привод выдает 140 «лошадок». Конечно, достать его весьма проблематично.

Мотор с индексом ВАЗ 2105 был недооценен, поскольку опередил свое время. Он стал первым отечественным двигателем с зубчатым ремнем вместо традиционной цепи. Время показало жизнеспособность этого решения. На современных авто (особенно малого и среднего класса) ремни встречаются чаще цепей. В немалой степени этому способствовало увеличение ресурса этих изделий.

В двигатель ВАЗ 2105 конструкторы заложили несколько инновационных технических решений. Во-первых, здесь не гнет клапана при обрыве передачи, во-вторых, вращение на распредвал ГРМ передается зубчатым ремнем.

Характеристики ДВС 2105

Проектировался ДВС четвертой серии 2105 по аналогии мотора Ford Pinto, потому получил ременный привод ГРМ и навесного оборудования, и защиту от изгиба/заклинивания клапанов в случае его обрыва в момент движения. Улучшенные технические характеристики выглядят следующим образом:

Изготовитель	ВАЗ
Марка ДВС	ВАЗ-2105
Годы производства	1979 – 1994
Объем	1,3 л (1294 см 3 )
Мощность	47,2 кВт (64 л. с.)
Крутящий момент	94 Нм (3400 об/мин)
Вес	104 кг
Степень сжатия	8,8
Питание	карбюратор ДААЗ-2105 Озон
Тип мотора	рядный
Число цилиндров	4
Местонахождение первого цилиндра	возле ремня грм
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Допустимое коробление	прокладки коллекторов (впуск/выпуск) 0,08 мм

прокладка головки цилиндров 0,05 мм

Седло клапанаширина 2 – 2,4 мм, угол 45°Распредвалодин верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°Сальник распредваладиаметры – 40 мм, 56 мм, ширина 7 ммМатериал блока цилиндровчугунДиаметр цилиндракласс А – 79 – 79,01 мм

класс В – 79,01 – 79,02 мм

класс С – 79,02 – 79,03 мм

класс D – 79,03 – 79,04 мм

класс Е – 79,04 – 79,05 мм

Поршни и кольцапоршень из алюминиевого сплава с оловянным покрытием

кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)

Диаметр поршнякласс А – 78,94 – 78,95 мм

класс С – 78,96 – 78,97 мм

класс Е – 78,98 – 78,99 мм

Зазорыпоршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум)

поршневых колец – 110 мм относительно плоскости разреза

Кольцо компрессионное верхнее1,535 – 1,555 ммКольцо компрессионное нижнее3,957 – 3,977 ммКольцо маслосъемное2,015 – 2,035 ммЗазор между поршневой канавкой и кольцом0,03 – 0,07 ммКоленвалчугун, литьеКоличество подшипников коренных5Диаметр шейки КП50,795 – 50,775 ммЗазор коренной шейки0,1 – 0,5 ммПодшипники шатунныедиаметр шейки вала – 47,814 мм

толщина вкладыша – 1,448 мм

ширина вкладыша – 28,025 – 28,975 мм

Сальники коленвалапередний – диаметры 42 мм, 60 мм, ширина 7 мм

задний – диаметры 85 мм, 105 мм, ширина 10 мм

Ход поршня66 ммГорючееАИ-93 (допускается А-76)Нормативы экологииЕвро-1Расход топливатрасса – 6 л/100 км,

смешанный цикл 8 л/100 км

город – 10 л/100 км

Расход масламаксимум 0,7 л/1000 кмМоторное масло для 21055W-30 и 15W-40Объем масла моторного3,75 лПериодичность заменыкаждые 55000 кмТемпература рабочая80°Ресурс моторазаявленный 200000 км

реальный 500000 км

Регулировка клапановгайками и щупомСистема охлажденияпринудительная, тосол-А40Количество ОЖ9,75 лПомпакрыльчатка полимерная, крепление на блокеЗажиганиетрамблер АТЭ-2Свечи на 2105оригинал – А17-ДВ,Зазор между электродами свечи0,5 – 0,6 ммРемень зубчатый ГРМ122 зубаПорядок работы цилиндров1-3-4-2Воздушный фильтрсухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезонуМасляный фильтррекомендуемый Mann W914/2Маховик129 зубьев, 0,62 кг

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

количество посадочных отверстий – 6 штук

смещений нет

Болты крепления маховикаМ10х1,25 мм, длина 23,5 мм,Маслосъемные колпачкипроизводителей Хорс или CortecoКомпрессиядавление в цилиндрах от 11 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бараТемпература масла80°СТемпература срабатывания термостата80 – 84°СДавление клапана внутри радиаторной пробки0,7 – 1 барСодержание в выхлопе вредных продуктовСН -1Усилие затягивания резьбовых соединенийсвеча – 20 Нм

маховик – 60 + 90° Нм

болт сцепления – 20 Нм

крышка подшипника – 65 Нм + 90° (коренной) и 30 Нм + 90° (шатунный)

головка цилиндров – 4 стадии 40 Нм, 60 Нм + 90° + 90°

Полное описание параметров ДВС содержит официальный мануал завода производителя. В нем указано, что напротив клапанов в поршнях мотора имеются прорези, обеспечивающие безопасность ДВС при обрыве ремня ГРМ – поршень не сможет «встретиться» с клапаном физически. Пользователь просто заменит резинотехническое изделие, капремонт не потребуется.

Нюансы конструкции

Чтобы получить вышеприведенные характеристики двигателя, изготовителем производились эксперименты:

• ход поршня уменьшен до 66 мм;
• диаметр цилиндра, наоборот, увеличен до 79 мм.

Итогом стал оборотистый мощный мотор с алюминиевой клапанной крышкой, поглощающей звуки работы привода. Еще одной особенностью ДВС стало крепление шкива ремня ГРМ – пользователям не нужно откручивать болт на коленчатом валу, в отличие от предыдущих моделей двигателей ВАЗ.

В инструкции по эксплуатации производитель рекомендует, какое масло лить в двигатель – 5W30 – 15W40.

Какие автомобили комплектовались ДВС 2105?

Указанная модернизация не смогла удовлетворить пользователей отечественного автопрома. Основным недостатком стал регулярный обрыв ремня ГРМ, руководство АвтоАЗ снизило объемы производства, затем сняло двигатель 2105 с производства, поэтому мотором комплектовались только три модификации Жигулей:

• 2105 седан;
• 2104 универсал;
• 21072 седан.

В настоящее время произвести тюнинг для двигателя этой серии не представляет сложностей, однако среди эксплуатируемого парка Жигулей «пятерок» с «родным» движком осталось очень немного.

При соблюдении режимов ТО и эксплуатации капитальный ремонт не требовался машинам десятилетия. В умелых руках мотор 2105 выпуска 1989 года эксплуатируется по сей день, а ресурса ремня ГРМ хватает на 40000 км пробега. Если с расходниками проблем не наблюдается, то по запчастям спрос удовлетворяется не в полном объеме. Например, головка блока цилиндров всегда в наличии, а впускные коллектора варятся по месту.

Регламент ТО

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 40000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/20000
Фильтр топливный	4 года/20000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	—
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	2 года

Зная, какое масло эксплуатируется в двигателе, и тип жидкости, которой залита охлаждающая система, обслуживание ДВС «пятерки» можно проводить своими руками.

Причины неисправностей и их устранение

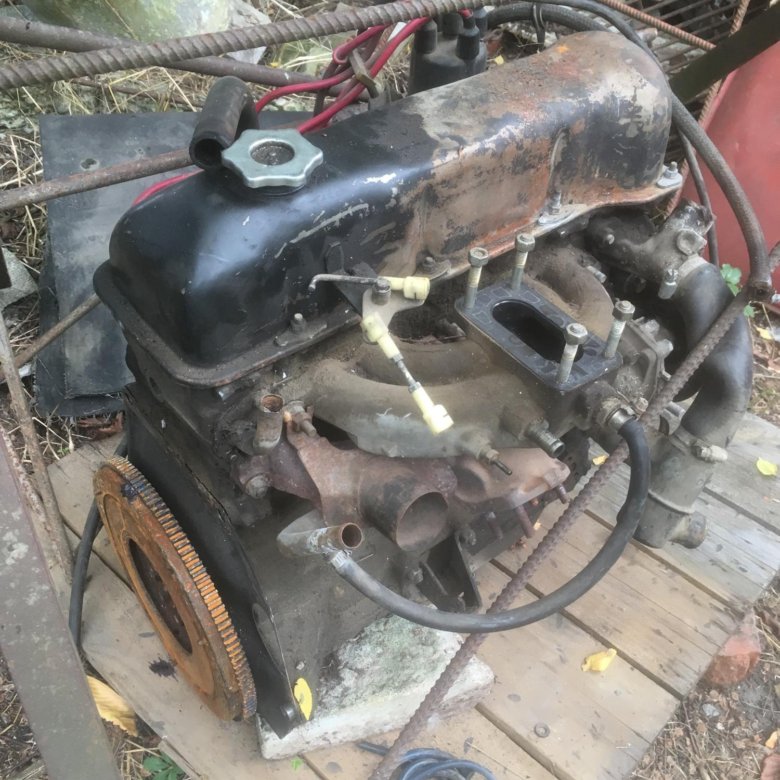

В принципе двигатель 2105 имеет все типовые неисправности карбюраторных рядных ДВС:

• засорение топливной системы, бензонасоса, карбюратора, дросселя, жиклеров и фильтра;
• выработка ресурса воздушного фильтра и микропереключателя;
• сбой системы зажигания и залегание клапанов, поршневых колец;
• пробой прокладок и уплотнений, разрегулировка зазоров кулачков;
• выработка цилиндров/поршней, вкладышей подшипников;
• ослабление болтов маховика и ремней приводов навесного оборудования.

Зато схема двигателя позволяет избежать капремонта при обрыве ремня ГРМ на 100%.

Тюнинг мотора

По аналогии с предыдущими ДВС производителя мотор 2105 может увеличить мощность несколькими способами:

• расточка цилиндров под размер большего поршня;
• увеличение длины хода шатуна;
• установка спортивного распредвала;
• установка 4х или 2х карбюраторов;
• расточка каналов гбц.

Таким образом, ДВС 2105 производителя АвтоВАЗ выпускался недолго. Мотор потреблял мало масла, форсировка собственными силами была крайне затруднена для автолюбителей советских времен.

ГРМ-ремень на холостом ходу 2105-1006124 VKM18200 2105-1006118 T41242 для фабрики LADA, поставщики, оптовик, производители в Китае

1. Timing Bell Idler Islely Bille 2. Специфика предметов:

Бренд:	TNF	Часть производителя №:	LZ-7642	LZ-7642	LZ-7642	0034
Время доставки:	30 дней	Гарантия:	1 Год или 50000 км
9008
. Упаковка:	Коробка нейтральная или TNF, Коробка под заказ0021	2105-1006124 VKM18200 2105-1006118 21051006124 21051006118 T41242 531010220 VKM18200

3. Application

Model	Двигатель	Рабочий объем	Мощность	л.с.	Тип 30021	Year
LADA NOVA (2105)						(1981/05 — /)
LADA NOVA Estate (2104)						(1985/09 — /)
LADA SAMARA (2108, 2109)						(1986/01 — /)
LADA SAMARA FORMA (21099)						(1987/09 — /)

4. Доставка

Перед установкой контракта, платежная марка Laser, пластиковый пакет, поток, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный, побочный Марка коробки, поддон должны быть обсуждены в деталях. После размещения заказа продукты должны быть изготовлены в соответствии с описанием. Лучшее качество по приемлемой цене — это наш сервис для всех клиентов. поскольку срок подходит, после оплаты упакованный товар будет отправлен в нужное место.



5. TNF Knowledge

Wenzhou TINAFOR Automobile Bearing Stock CO., LTD была основана в 2007 году. Она расположена на автомобильной и мотоциклетной базе промышленной зоны Ruian North. До аэропорта и железнодорожного вокзала всего полчаса. Его основной продукцией являются подшипник выключения сцепления, натяжитель ремня, центральный рабочий цилиндр и вакуумные насосы. Продукция представлена ​​тысячами разновидностей, удовлетворяя потребности отечественных, европейских, американских, японских, корейских систем и т. д. В настоящее время TINAFOR сотрудничает с известными отечественными и зарубежными автомобильными компаниями в области производства, все больше расширяя свою долю на мировом рынке за счет экспорт в 58 стран и регионов.

Наша торговая марка TINAFOR пользуется высокой репутацией и в настоящее время является символом высокого качества. Компания имеет право на независимое управление экспортом, и ее существующие продукты были проданы в Соединенные Штаты, Россию, Турцию, Германию, Японию, Корею, Панаму, Чили, Бразилию и Иран. Ключевые продукты основных продуктов находятся на передовом внутреннем уровне, а некоторые достигли передового международного уровня. Такие, как интерфейс без гидравлического разделительного подшипника уплотнения утечки, легкий натяжитель с высоким крутящим моментом и так далее. Высокие, новые и сложные технологии, мы осмеливаемся внедрять инновации и лидировать на рынке.

1. Хорошее качество

Наши продукты находятся под сертификатом системы качества ISO/TS 16949.
