Как разобрать двигатель пылесоса в домашних условиях?

Любой мастер когда-нибудь впервые сталкивался с ситуацией, когда добравшись до двигателя пылесоса, он никак не мог понять, как его разобрать. А дело всё в том, что единственная видимая гайка, удерживающая всю конструкцию в сборе, не только плотно «сидит» на очень стойком герметике, но ещё и вращается вместе с ротором двигателя!

Ни в коем случае, не пытайтесь застопорить ротор или якорь электродвигателя от прокручивания отвёрткой или другим металлическим предметом, чтобы открутить гайку. Вы можете повредить обмотку двигателя, которую самостоятельно уже не почините.

У каждого мастера имеется свой «фирменный» способ её безопасного отвинчивания. Мы рассмотрим здесь самый простой из них, для которого требуется минимум инструментов из домашней коллекции «на все случаи жизни».

Читайте также: самостоятельная разборка мотора пылесоса.

Содержание

• 1 Инструменты и расходные материалы
• 2 Порядок разборки
• 3 Возможные неисправности
• 4 Вывод

Инструменты и расходные материалы

• Набор отвёрток;
• Плоскогубцы;
• Гаечный ключ торцовый или рожковый на 12 мм;
• Слесарные тиски;
• Ножовка по металлу;
• Круглый напильник;
• Два деревянных брусочка (~1см x 4см).

Хотя конструкция двигателей пылесосов от разных производителей примерно одинаковая, некоторые их детали могут отличаться размерами. Поэтому подбирайте нужный инструмент по ситуации.

Порядок разборки

Сначала нужно подготовить двигатель к откручиванию злополучной гайки, для чего нужно выкрутить его щётки сзади и снять кожух, прикрывающий крыльчатку электродвигателя спереди.

Иногда кожух просто плотно сидит на корпусе двигателя и чтобы его снять, нужно плоскогубцами слегка отогнуть в стороны его края по всей окружности, а затем подцепить отвёрткой и отжать.

Чтобы открутить гайку, нам необходимо чем-нибудь застопорить ротор, но сделать это нужно так, чтобы не повредить обмотку и якорь электродвигателя, расположенный в задней части. Для этого нам нужно как-нибудь его плотно зажать через отверстия с боков корпуса двигателя, в которые были вставлены щётки.

Сделать это можно с помощью небольших деревянных брусочков, которые можно вставить в боковые отверстия щёток двигателя, а затем плотно прижать к якорю каким-нибудь подходящим инструментом – слесарными тисками, например.

Для этого нам подойдут брусочки, длиной примерно 4 см и шириной около 1 см. Их размеры подгоняйте сами с таким расчётом, чтобы они пролезали в отверстия, упирались в якорь и при этом их концы выступали наружу с небольшим запасом – так, чтобы их можно было зажать в тиски. А чтобы они плотно сжимали ротор и не соскакивали с него при сжатии, их концы нужно немного подпилить круглым напильником.

Затем вставляем подготовленные бруски в отверстия электродвигателя выпиленными концами внутрь и плотно прижимаем их к якорю слесарными тисками, чтобы зафиксировать его от прокручивания при отвинчивании гайки с другого конца ротора.

Теперь, когда ротор двигателя застопорен, можно взять гаечный ключ или ключ с подходящей торцевой насадкой и без труда выкрутить «проблемную» гайку, доставившую нам столько лишних хлопот.

В случае если гайка упирается и не хочет поддаваться, её нужно разогреть, чтобы расплавить герметик, удерживающий её на резьбе. Сделать это нужно «точечным» нагревом с помощью небольшой горелки, чтобы не повредить пластмассу крыльчатки.

После этого все остальные детали двигателя снимаются без труда с помощью обычных отвёрток. И мы можем посмотреть, в чём состоит неисправность или что вызывает подозрительный шум во время работы электродвигателя.

Читайте также: мелкий и крупный ремонт пылесоса своими руками.

Возможные неисправности

1. Смещение крыльчатки.
2. Ослабление или выпадение винтов крепления.
3. Износ подшипников ротора.
4. Износ электрических щёток.
5. Повреждение обмотки двигателя.
6. Сильное загрязнение.

Почти все эти неисправности можно устранить в домашних условиях, при наличии смекалки и необходимых деталей на замену. Трудности у вас могут возникнуть только при замене износившихся подшипников, так как для этого необходим специальный съёмник. И при этом нужно постараться не повредить вал электродвигателя в торцевой части с резьбой.

Ну, а если повреждена обмотка электродвигателя или его якорь, тот тут мы вообще бессильны что-либо сделать, кроме как просто заменить его целиком на аналогичный от другого пылесоса.

Вывод

Описанный выше способ разборки двигателя пылесоса – далеко не единственный. Каждый мастер придумывает свой, в зависимости от наличия у него тех или иных инструментов под рукой в данный момент. Главное, не паниковать и попытаться решить проблему, не испортив при этом двигатель окончательно.

Научившись разбирать и ремонтировать пылесос, вы сумеете с легкостью собрать его своими руками из подручных материалов.

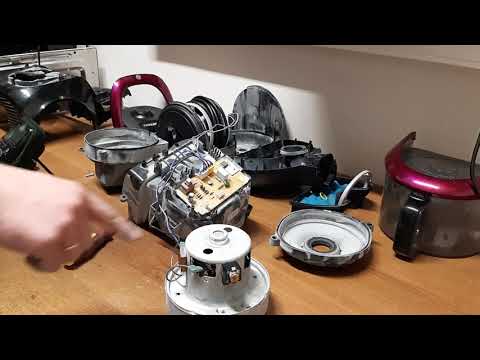

Как разобрать электродвигатель пылесоса Samsung Видео по разборке пылесоса Самсунг.

Часто отказ пылесоса Samsung связан с неисправностью двигателя. Чтобы точно установить причину поломки, требуется разобрать корпус. Как правильно извлечь узел, в какой последовательности, какими инструментами и приспособлениями? Возможен ли ремонт электромотора своими руками?

Содержание

• 1 Когда необходима разборка двигателя пылесоса Samsung
• 2 Особенности разборки электродвигателя пылесоса Самсунг
  • 2.1 Как разобрать пылесос Samsung, чтобы добраться до мотора
  • 2.2 Как разобрать двигатель от пылесоса Самсунг
• 3 Резюме

Когда необходима разборка двигателя пылесоса Samsung

Есть несколько признаков неисправности пылесоса, указывающих на поломку силового блока. Это может быть резкий стук, быстрый разогрев корпуса или вылетающие искры и дым. На неисправность мотора указывает потеря разряжения при условии, что все компоненты системы очищены, промыты, заменены. Пылесос Samsung может не включаться или выбрасывать клубы пыли во время работы. Все это будет сопровождаться изменившейся тональностью звука. Тогда разборка мотора и его диагностика неизбежны.

Доверить диагностику мастерам СЦ – решение разумное. Но не всегда есть условия, и мастерская находится в шаговой доступности. В любом случае, до разбора двигателя пылесоса Самсунг необходимо проверить все компоненты, доступ к которым несложен. Отказ может произойти из-за обрыва провода, запавшей кнопки или разрушенного контакта. Возможно, нет сетевого питания. Зачастую причина потери мощности всасывания инструмента кроется в фильтрах. На вид чистые, они не обеспечивают проход воздуха из-за запрессованных пор. Безусловным поводом к разбору двигателя пылесоса Samsung станет искрение и дымок из корпуса аппарата.

Особенности разборки электродвигателя пылесоса Самсунг

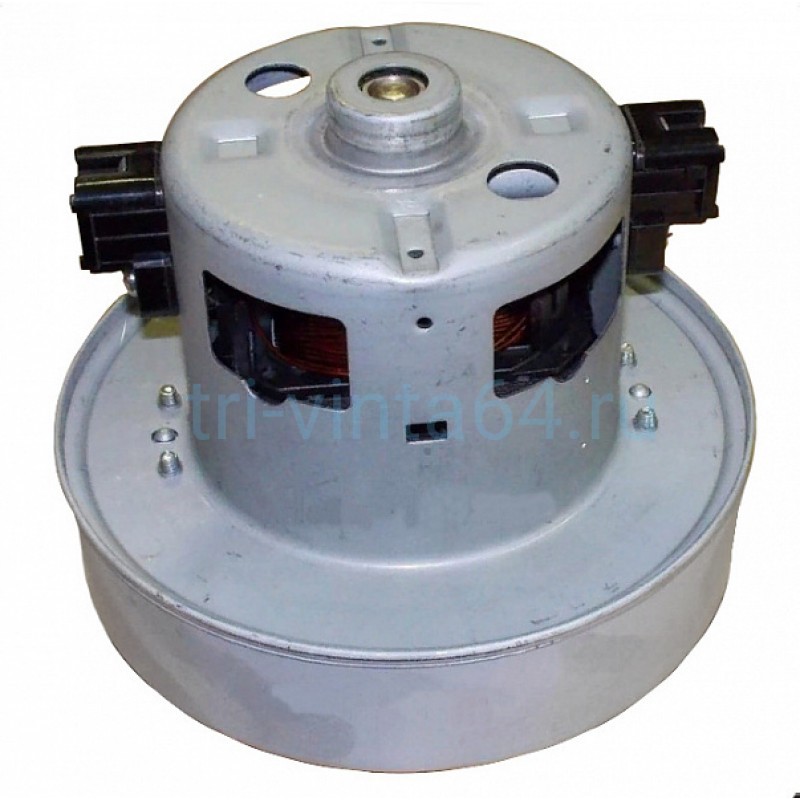

Когда удается добраться до мотора, оказывается, он крепится единственной гайкой, которая крутится вместе с ротором, установлена на герметик. Стопорить ротор, чтобы открутить гайку нельзя, повредится обмотка, и движок будет безвозвратно испорчен. Здесь предлагается только один из испытанных методов, как снять двигатель с пылесоса Самсунг, но каждый мастер может пользоваться своей методикой.

Потребуются инструменты:

• набор отверток
• гаечный ключ торцовый, можно рожковый
• ножовка по металлу
• напильник круглый
• плоскогубцы
• слесарные тиски
• пара небольших деревянных брусков толщиной около 1 см.

Как разобрать пылесос Samsung, чтобы добраться до мотора

Перед тем как разобрать корпус, извлечь мотор пылесоса Samsung, необходимо проверить, аппарат обесточен, разъемы отсоединены, провода смотаны. Нужно подготовить емкость, куда будут складываться мелкие детали, проверить, все ли инструменты в наличие.

Прежде нужно разобрать корпус, одновременно проверяя состояние каждого узла и компонента, влияющего на работоспособность инструмента. Пылесосы Самсунг разнотипные, но схема сборки похожа. Последовательности действий, как разобрать корпус пылесоса Самсунг, подбираясь к двигателю, изложим на примере модели SV8854. По ходу следует проверять целостность разъемов, контактов, состояние платы управления.

Пошаговые действия выглядят так:

• С торца снять защитную решетку и удостовериться, что выходной фильтр чистый. Удалить.
• Извлечь циклонный узел переработки отходов, отсоединить гофрированный шланг.
• Выкрутить саморезы и отсоединить верхнюю часть корпуса.
• Отсоединить разъем платы фотоприемника и извлечь кожух вместе с платой.
• Разобрать двигатель.

Как разобрать двигатель от пылесоса Самсунг

Нужно снять щетки коллектора и кожух крыльчатки. Кожух снимается просто, нужно отогнуть кромку по окружности плоскогубцами, а потом скинуть стакан отверткой. Со снятием щеток освобождается доступ к ротору, чтобы выполнить стопор без деформации обмотки. Чтобы разобрать электродвигатель пылесоса Самсунг потребуются деревянные брусочки. Их вставляют в боковые отверстия щеток двигателя и прижимают тисками к якорю. Этот мягкий материал нужно подогнать, чтобы он соответствовал и чуть выступал. Сжимаясь, брусок должен плотно контактировать с якорем, без избыточного усилия. После стопорная гайка откручивается торцевым или накидным ключом. Не откручивается – ее нужно слегка подогреть, добиваясь температурного расширения только металла гайки.

Как дальше разобрать мотор пылесоса Самсунг, определяется наглядно. Откручивается крепеж постепенно, освобождая компоненты. При этом можно обнаружить следующие неисправности:

• Сместилась крыльчатка.
• Ослабли, выпали или срезало винты крепления.
• Износ или заклинивание подшипников ротора.
• Износ электрических угольных щеток.
• Пробой обмотки ротора или статора.
• Запрессованная пыль.

В помощь мастеру предлагается видео, как разобрать и провести диагностику электродвигателя, платы управления пылесоса Самсунг.

После проведения диагностики решается вопрос, нужен ремонт или замена двигателя. Разбирая устройство, лучше всего каждую операцию записывать или фотографировать. После устранения неисправности потребуется сборка двигателя пылесоса Самсунг. Для новичка это сложнее разборки.

Если разобрать мотор пылесоса Samsung пришлось из-за сильно искрящих щеток коллектора, убедитесь, что щетки действительно изношены. В таком случае их нужно менять. Плохой контакт может случиться и при биении ротора – неисправном подшипнике. Поставили новые щетки – отрегулируйте уровень и равномерный зажим, отполируйте сопряженные зоны.

Когда разобрать двигатель пылесоса Самсунг пришлось из-за сильного разогрева и запаха горящей пыли – ищите запрессовку зазоров. Это может выражаться в одновременном искрении – горит пыль, микрочастицы угля при трении высокооборотистых компонентов. Загрязнения снимают мелкой шкуркой, обезжиривают растворителями.

После того, как удалось разобрать эл. двигатель пылесоса Самсунг, могут обнаружиться межвитковые замыкания – пробой и короткое замыкание части обмотки якоря. В этом случае двигатель неремонтопригоден, требуется его замена. Сложно заменять подшипник, особенно, если он расплавился и прикипел к валу ротора. В домашних условиях нет нужного оборудования для снятия и зачистки вала. Однако заменить изношенный подшипник можно.

Предлагаем посмотреть разборку двигателя пылесоса Samsung на видео.

Резюме

Зная порядок действий и особенности соединения узлов, разобрать пылесос Samsung несложно. Как добраться в глубины мотора становится ясно из видео. Но работа требует хотя бы минимальных навыков и умения обращаться с инструментом. Иногда обращение в СЦ выгоднее, чем испорченная своими руками вещь.

причин поломок + пошаговая инструкция по разборке пылесоса

Сломанный домашний пылесос может резко изменить ваши планы, испортить настроение и даже сократить семейный бюджет. Однако не стоит сразу рубить с плеча и отправляться на поиски более надежной замены. Можно попробовать отремонтировать агрегат в домашних условиях. Такое решение проблемы сэкономит немалую сумму, согласитесь?

Разберемся, как разобрать пылесос Самсунг, чтобы самостоятельно вернуть ему работоспособность. Конструкция многих чистящих агрегатов схожа, поэтому предложенную инструкцию можно использовать для ремонта моделей других производителей. Главное действовать осторожно и не торопясь.

Содержание статьи:

• Мелкие неисправности и их устранение
  • Проблема №1 — резко падает мощность всасывания
  • Проблема №2 — засорились фильтры пылесоса
  • Проблема №3 — прибор не включается
• Полная пошаговая инструкция разборки
  • Этап №1 — проводим диагностику неисправности
  • Этап №2 — подбираем инструменты и материалы
  • Этап №3 — разбираем корпус пылесоса
  • Этап №4 — выполнить ремонт двигателя
• Выводы и полезное видео по теме

Мелкие неисправности и их устранение

Если пылесос начинает «бесить» — неправильно выполнять свои функции, шуметь громко, вибрировать — ему нужна помощь.

Чаще всего причиной неисправности является сам процесс очистки: мешок для сбора пыли полностью заполнен или один из фильтров забит мусором.

По сути, частичная разборка пылесоса является регулярным этапом технического обслуживания, особенно для моделей с многоступенчатой ​​системой фильтрации

Некоторые пылесосы легко разбираются, другие требуют определенных знаний. Чтобы не ошибиться, рекомендуем почаще заглядывать в инструкции, которые снабжены схемами и подсказками.

Часто удается самостоятельно, но если вы не умеете ремонтировать технику, лучше отнести устройство в сервисный центр, к специалистам.

Проблема №1 — резко падает мощность всасывания

Если вы заметили, что пыль плохо всасывается, а мелкий мусор остается целым на полу, то придется выяснять причину путем частичной разборки. Для начала нужно убедиться, что с патрубком, шлангом и щеткой все в порядке.

Процедура:

• отсоединить шланг от пылесоса;
• отделить трубку от шланга;
• снять насадку;
• внимательно осмотрите каждую деталь;
• попробуй продуть трубу и шланг.

Если в один из элементов попал крупный предмет (полиэтиленовый пакет, носок, лист бумаги), необходимо аккуратно его извлечь, затем собрать в обратном порядке и попытаться запустить устройство.

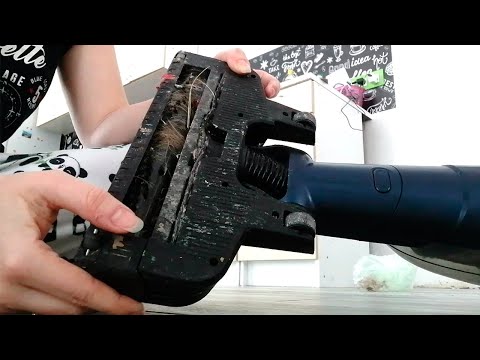

Часто причиной слабой тяги являются накрученные на щетку волосы или куски крупного мусора, застрявшие в изогнутом изгибе насадки. Если причину нельзя устранить без разборки, придется откручивать крепления и отделять внешние элементы

Иногда тяга ослабевает просто из-за случайного касания регулятора мощности и его установки на минимум. Обязательно проверяйте его перед любой разборкой. Еще одной причиной ослабления тяги является .

Проблема №2 — засорились фильтры пылесоса

Необычный звук, слабая тяга, остановка работы — последствия засорения фильтров. Для устройств с индикатором заполнения это также можно определить по загоревшемуся красному свету. В современных устройствах предусмотрено все, чтобы фильтры доставлялись легко и быстро.

Обычно требуется очистить два основных элемента — пластиковый циклонный фильтр (прозрачный резервуар с отделениями) и губку, заключенную в пластиковый контейнер. Но иногда требуется замена HEPA-фильтра, а для моющих агрегатов — дополнительная защита двигателя.

Фото советы по разборке, очистке и замене:

Галерея изображений

Фото

Чтобы стряхнуть пыль из бака и удалить волосы, намотавшиеся вокруг циклонного фильтра, нажмите кнопку, отсоедините бункер от корпуса и снять крышку

Чтобы добраться до фильтра тонкой очистки, необходимо снять крышку, которая находится сзади устройства

Если фильтр чистый, то причина не в нем — устанавливаем на место. Загрязненную деталь лучше заменить на новую, хотя некоторые пытаются ее снять.

В губчатом фильтре остается мельчайшая пыль. Обычно его вставляют в крышку бака и заключают в небольшой пластиковый контейнер. Губка хорошо моется мыльным раствором.

Контейнер циклонного фильтра

Пластиковая решетка для защиты HEPA-фильтра

Новый HEPA-фильтр для Samsung

Губчатый фильтр в контейнере

Как видите, разборка пылесоса Samsung для очистки фильтров элементарна и выполняется быстро. Вещи стирают в теплой воде с неагрессивным моющим средством. Затем их нужно высушить и собрать.

Проблема №3 — устройство не включается

Стандартная проверка с нерабочим устройством — включить его в сеть. Убедитесь, что вилка шнура питания вставлена ​​в розетку, а кнопка регулировки мощности установлена ​​на нужное деление.

Обычно устройства Samsung оснащены светодиодными индикаторами. При исправной работе горят зеленым, при заполнении пылесборника красным

Если не работает индикация, а пылесос не шумит, скорее всего, придется ремонтировать или менять двигатель. А вот с платой могут быть проблемы, поэтому разборка корпуса необходима в любом случае.

Полная пошаговая инструкция разборки

Частичная разборка производится при замене или очистке фильтров, но чтобы достать двигатель, необходимо полностью разобрать устройство. Предлагаем подробную фотоинструкцию по разборке, которая поможет вам разобраться с ремонтом пылесоса Samsung самостоятельно.

Этап №1 — провести диагностику неисправностей

Когда долго пользуешься одним устройством, прекрасно представляешь, как оно себя ведет во время работы.

Опытный пользователь может не смотреть на индикатор заполнения мешка или бака, он даже по звуку определяет время очистки пылесборника или фильтров. Следовательно, он также будет определять факт неисправности по необычному поведению помощника.

Если заправленный пылесос начинает гудеть или шипеть, механизм со сломанным двигателем или платой издает прерывистые звуки, начинает «плеваться» пылью, пахнуть горелыми проводами или просто не реагирует на включение.

Следует насторожиться, если после опорожнения бака или промывки фильтров устройство шумит, но не выполняет основную функцию — не всасывает пыль. Также не все в порядке, если тяга есть, но она очень слабый и не меняется кнопкой регулировки

Если вы сомневаетесь в исправности пылесоса, то можно попробовать его разобрать. Это простая процедура, не требующая особых знаний и специальных навыков. В качестве инструкций можно использовать видео или фото-брифинги мастеров, тщательно снятые ими и выложенные в Интернете.

Этап #2 — подбираем инструменты и материалы

Для разборки корпуса пылесоса не нужно приобретать специальный инструмент. Скорее всего, пригодится пара отверток, крестовая и шлицевая, которые найдутся в хозяйстве любого горожанина или деревенского жителя.

В основном отвертками придется откручивать винты, скрепляющие различные части корпуса — двигатель заключен в несколько пластиковых или металлических кожухов из соображений звукоизоляции

Для разборки фильтров не нужны никакие инструменты, так как это обычная процедура технического обслуживания. Вам просто нужно вручную снять крышки или открыть пластиковые коробки.

На некоторых моделях для замены HEPA-фильтра необходимо снять заднюю решетку, также открутив 2-4 винта с помощью отвертки.

Но если предстоят манипуляции с двигателем, элементами платы, проводами, то могут потребоваться следующие инструменты и материалы:

• плоскогубцы;
• файл;
• шило;
• наждачная бумага;
• тиски;
• нож строительный;
• запасные разъемы и проводка.

Мелкие детали стоят недорого, но неисправный двигатель требует замены — в среднем 1650-2600 руб.

Если пылесос бюджетный и стоит не более 3500 рублей, то замена ощутима с финансовой точки зрения

Вместо дорогой оригинальной детали можно поискать альтернативный механизм, но следует обратить внимание на материалов, из которых он изготовлен.

Этап №3 — разборка корпуса пылесоса

Часто бывает, что в процессе разборки устройства возникает неисправность, то есть не обязательно причиной неисправности является неисправный двигатель. Возможно, сместился разъем термореле или произошло повреждение печатной платы.

В качестве образца берем популярную модель SC8854 мощностью 2200 Вт, предназначенную для сухой уборки полов и чистки домашнего текстиля — обивки мебели, плотных штор, покрывал

Все действия может выполнить неподготовленный человек, так как разборка данной модели требует внимательности, аккуратности и умения пользоваться отвертками — плоской и крестовой.

Пошаговая инструкция:

Фотогалерея

Фото

Шаг 1 — сначала аккуратно снимаем и откладываем в сторону защитную решетку, затем достаем сам фильтр и проверяем степень загрязнения. Если «мембраны» светлые, то фильтр рабочий, если темные — пора менять

Шаг 2 — вынимаем циклонный фильтр из прозрачного пластика. Для этого нажмите кнопку на ручке в сторону. Отставляем бак в сторону, чтобы в дальнейшем можно было разобрать и его — извлекаем губку фильтра из специального отсека

Шаг 3 — откручиваем крепления. Для дальнейшей разборки потребуется крестовая отвертка. С его помощью откручиваем пять саморезов, утопленных в пластик корпуса: четыре из них расположены по краям углубления под бак, а пятый — сзади, за двигателем

Шаг 4 — снимите верхнюю часть корпуса. Берем плоскую отвертку – с ее помощью гораздо проще выполнять действия. Поддеваем глянцевую поверхность корпуса в районе тача и аккуратно отжимаем сначала с одной стороны, потом с другой

Шаг 5 — отсоединяем разъем платы. Крышку можно легко снять, но держать ее будет разъем — небольшая красная деталь кубической формы. Разъем необходимо аккуратно отсоединить и освободить, после чего можно будет свободно снять крышку и отложить ее в сторону

Шаг 6 — вынимаем электронную начинку. Плату не нужно отсоединять; его можно снять вместе с кожухом. Перед откручиванием креплений отключите два проводка, один из которых соединяет плату с двигателем. Затем откручиваем четыре винта и снимаем кожух

Шаг 7 — снятие круглого корпуса. Для усиления звукоизоляции необходимо несколько разных щитков. Последний защитный чехол имеет круглую форму и крепится на четырех винтах. Отвинтите крышку и отложите ее в сторону

Шаг 8 — достаем двигатель снизу защитного кожуха.. Это последнее действие. Чтобы окончательно отключить его, необходимо снять термореле — небольшая деталь с проводом, которая закреплена на металлическом корпусе двигателя

Снятие НЕРА-фильтра

Снятие циклонного фильтра

Отвертка для откручивания крепежных винтов

Отсоединение верхней части корпуса

Отсоединение разъема платы фотоприемника

Снятие крышки с платой

Снятие круглого защитного корпуса

Разборка пылесоса

На этом процесс разборки можно остановить. Если вы уверены, что двигатель действительно сломан, то поврежденную деталь необходимо отнести в сервисный центр, чтобы купить или заказать новую по образцу.

Но если вы считаете, что сможете восстановить двигатель самостоятельно, то предлагаем инструкцию по последующей разборке.

Этап №4 — выполнить ремонт двигателя

Двигатели разные, поэтому нет гарантии, что вы сможете разобрать агрегат и найти поломку. В крайнем случае, отнесите сломанный механизм в ремонтную мастерскую для замены. Но если опыт ремонта уже был, то можно надеяться на положительный исход операции.

Галерея изображений

Фото

Обычно рабочий механизм заключен в несколько изолирующих кожухов, поэтому их необходимо предварительно снять. В ваших руках вы найдете металлическую деталь

С помощью тестера необходимо проверить провода на целостность и работоспособность. Подсоединяем по очереди оба провода, а затем коллекторные щетки — язычки с обеих сторон

Если пылесос хоть раз использовался без циклонного фильтра или мешка, часть мусора может залететь в корпус — обязательно полностью снять

При обнаружении обрыва провода зачистить концы, выбрать подходящую соединительную клемму и обжать

Демонтаж двигателя с кожухов

Силовая и защитная проводка

Снятие крыльчатки

Зачистка и обжимка проводов

После ремонта проводим испытания. Для этого клеммы тестера соедините с обжимным проводом и прозвоните. Наконец, можно обжать заглушку, закрывающую крыльчатку, и очистить двигатель изнутри.

После обратной сборки становится понятно, насколько хорошо прошел ремонт. В данном случае причиной был обрыв провода, который был на виду.

Часто также происходит разбалансировка рабочего колеса или выход из строя подшипников. Но бывают случаи, когда мастер не находит поломку, тогда единственный выход – замена детали целиком. Иногда более целесообразно, чем тратить деньги на дорогую запчасть.

Выводы и полезное видео по теме

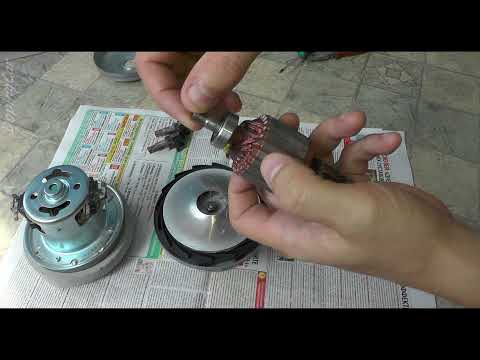

Загудел пылесос — разбираем двигатель до крыльчатки:

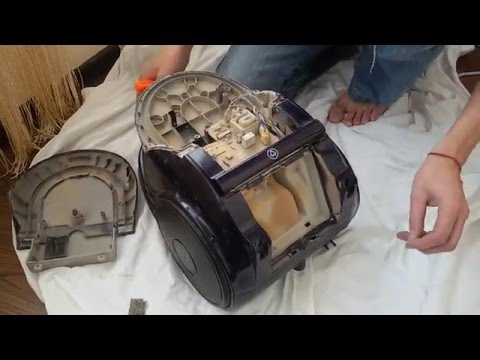

Полная разборка и чистка устройства:

Фото и видео инструкции приходят на помощь, когда вы срочно нужно отремонтировать пылесос, а рядом нет сервисного центра или просто не хватает средств. Разборку пылесоса Самсунг, как вы уже убедились, произвести совсем не сложно. При наличии желания и времени некоторые процедуры можно выполнить самостоятельно, без привлечения специалистов.

Вам когда-нибудь приходилось ремонтировать пылесос самостоятельно? Расскажите, пожалуйста, в чем была специфика разборки агрегата, и можно ли было отремонтировать технику. Ждем ваших комментариев, вопросов и советов по выполнению ремонта — контактная форма расположена ниже.

как разобрать мотор пылесоса SC4520 и других моделей? А если не включится? Разборка двигателя своими руками

1. Устройство различных моделей
   • Самсунг SC4520
   • Самсунг Easy1500
   • Самсунг VC-5853
   • Самсунг SC6570
   • Самсунг SC6573
   • Самсунг SW17H9090H
2. Распространенные неисправности
   • не включается
3. Необходимые инструменты
4. Как правильно разобрать корпус?
5. Разборка двигателя
6. Удаление загрязнений
7. Предупредительные меры

Сегодня пылесос стал обычным устройством, он есть в каждом доме и значительно облегчает работу хозяев. Многие компании занимаются производством пылесосов; они предлагают различные продукты с широким диапазоном цен. Пылесосы марки Samsung пользуются большой популярностью у потребителей, так как имеют надежную сборку и долгий срок службы, но, как и любая техника, со временем выходят из строя. Но поломка еще не повод обращаться в сервисный центр, особенно когда гарантийный срок истек, а работу мастера придется оплатить. И уж тем более не нужно спешить с покупкой нового устройства. Если в точности следовать рекомендациям специалистов, то отремонтировать пылесос можно самостоятельно, в домашних условиях.

Устройство различных моделей

Корейская корпорация Samsung занимает одно из первых мест в мире по производству всевозможной уборочной техники. Выпускает все виды пылесосов: промышленные, строительные, для клининговых компаний, но наибольшей популярностью пользуется бытовая техника для домашнего использования. Эти устройства тоже бывают многих разновидностей, например для сухой или влажной уборки, моющие пылесосы, агрегаты с аквафильтром и даже роботы-пылесосы .

Каждый вид продукции имеет свой функционал и технологические особенности, от которых может зависеть вид поломки и сложность ремонта. Рассмотрим самые распространенные модели бытовых пылесосов Samsung и их технические характеристики.

Samsung SC4520

Бюджетный вариант пылесосов из популярной серии Air Track (дословный перевод — «воздушные пути»), где вместо мешка для мусора используется специальный пластиковый контейнер. Для своей цены имеет достаточно хорошую мощность всасывания — 350 Вт, и потребляемую мощность 1600 Вт. Регулировки мощности всасывания нет. Обеспечивает только сухую чистку. Оснащен циклонным фильтром и двойным (двухкамерным) контейнером, отделяющим крупный и мелкий мусор. Объем пылесборника 1,3 л, вес пылесоса 4,3 кг. Длина шнура питания — 6 м, автоматическая смотка.

Samsung Easy1500

Полное название модели — SC52-EO. Пылесос бытовой со средней мощностью всасывания — до 370 Вт и потребляемой мощностью 1500 Вт. Устройство оснащено тканевым мешком для сбора мусора и дополнительным фильтром, установленным перед крыльчаткой двигателя. Объем пылесборника 2,5 литра. Длина шнура 6 метров, автоматическая система сматывания. Вес устройства 3,7 кг. Предусматривает только сухую чистку: при попадании влаги двигатель может быстро выйти из строя. Издает средний уровень шума – до 85 децибел. Имеет индикатор заполнения пылесборника и регулятор мощности.

Samsung VC-5853

Недорогой вариант средней мощности, отлично подходит для уборки небольших помещений. Оснащен мешком для мусора на 2,4 литра, только для сухой уборки. Потребляемая мощность этого пылесоса Samsung составляет 1300 Вт, мощность всасывания — 330 Вт. Оснащен встроенным индикатором заполнения. Длина электрического кабеля 6 метров, тип намотки автоматический, допустимый радиус действия 8,5 метров. Весит устройство 3,6 кг. Имеет дополнительный фильтр тонкой очистки. Уровень создаваемого шума не превышает 78 децибел. Всасывающая трубка разделена и может быть разобрана на три части.

Samsung SC6570

Современный бытовой пылесос без мешка для сбора пыли. В нем мусор скапливается в специальном пластиковом фильтре-циклоне объемом 1,4 л. Имеет индикатор заполнения пылесборника и удобную телескопическую трубку, на которой расположен регулятор мощности. Вес устройства 5,3 кг. Длина электрического кабеля 6 метров, радиус действия пылесоса до 9 метров. Мощность всасывания — 380 Вт, потребляемая мощность — 1800 Вт. Уровень шума не более 78 дБ. Комплектуется дополнительной турбощеткой и фильтром тонкой очистки. Предполагает только сухую чистку, попадание влаги в пылесборник крайне нежелательно.

Samsung SC6573

Компактный и удобный бытовой пылесос с пластиковым пылесборником (циклонным фильтром). Оснащен телескопической выдвижной трубой и индикатором заполнения контейнера. В ручку трубки встроен механизм регулировки мощности. Вес устройства 5,2 кг, объем пылесборника 1,5 литра. Потребляемая мощность составляет 1800 Вт, мощность всасывания — 380 Вт. Уровень шума, создаваемого при работе, составляет 80 децибел. Тип сматывания троса автоматический, длина троса 6,1 метра, радиус действия пылесоса 9 метров..2 метра. В комплект входит турбощетка. Пылесос предназначен для сухой уборки.

Samsung SW17H9090H

Универсальный пылесос с необычным и стильным дизайном, выполняющий как сухую, так и влажную уборку. Тип пылесборника — аквафильтр на 2 литра. В комплект входит дополнительный НЕРА-фильтр и турбощетка. Выдвижная всасывающая трубка со встроенным регулятором мощности. Вес устройства 8,9 кг. Длина сетевого кабеля 7 метров, тип сматывания автоматический. Радиус действия пылесоса 10 метров. Потребляемая мощность — 1700 Вт, мощность всасывания — 250 Вт.

При выборе модели и при эксплуатации устройства обязательно учитывать рекомендации производителя относительно вида выполняемой очистки. Многие владельцы считают, что если пылесос имеет пластиковый пылесборник (контейнер), то вне зависимости от модели его можно использовать для удаления пролитых жидкостей или при влажной уборке ковров.

Это мнение ошибочно. Сам пластиковый контейнер не подвергается воздействию влаги, и его можно даже мыть под краном, предварительно сняв с аппарата … Но если пылесос не предназначен для влажной уборки, то его фильтры не задерживают влагу, и она, даже в небольшом количестве, обязательно попадет в двигатель устройства. Впоследствии это может привести не только к выходу из строя самого агрегата, но и к короткому замыканию электропроводки в помещении.

Распространенные неисправности

Тип и серьезность поломки могут в некоторой степени зависеть от модели устройства. Но так как в целом устройство всех пылесосов Samsung имеет довольно простую конструкцию, то и виды поломок обычно одинаковы. Работа по устранению неполадок в разных моделях практически не отличается друг от друга. Основное отличие ремонта заключается в комплектации или типе заменяемой детали в зависимости от назначения и возможностей пылесоса. Каждая модель также может предполагать разные действия при разборке корпуса или двигателя, но в целом процедура не сложная.

Прежде чем приступить к разборке, необходимо провести тщательную диагностику, и постараться максимально точно установить характер неисправности. Это избавит вас от ненужных шагов и сэкономит время. Переполненный контейнер, забитый шланг или трубка часто являются причиной снижения производительности. Каждый вид поломки или неисправности имеет свои симптомы, которые одинаковы для всех моделей бытовых пылесосов Samsung. Давайте подробнее рассмотрим все признаки того, что устройство нуждается в ремонте или обслуживании.

Не включается

Когда после нажатия на кнопку питания двигатель пылесоса не запускается, значит, есть проблемы с электрической частью. Для начала нужно убедиться в исправности самой розетки – подключить к ней другие бытовые приборы. Если розетка работает, можно приступать к диагностике пылесоса. В первую очередь следует внимательно осмотреть шнур устройства на наличие перегибов, трещин, потертостей. Бывает, что визуально шнур выглядит целым, а обнаружить повреждение можно, только ощупав кабель руками по всей его длине — излом будет мягким. Затем нужно просто перерезать шнур в этом месте, соединить оборванный кабель и обмотать скрутку изолентой.

Кабель тоже может перегореть, и прощупыванием руками это установить не получится. Здесь поможет электрический тестер. Необходимо разобрать штекер пылесоса и «прозвонить» провода. Визуально найти место перегорания достаточно сложно – если потемневших участков не видно, то потребуется полная замена всего шнура. Возможен выход из строя самой кнопки включения, например, платы переключения скорости оборотов или других ее элементов. Затем нужно разобрать корпус пылесоса, демонтировать механизм включения и регулировки мощности и подключить напрямую кабель.

Если данная манипуляция не дала результатов, значит двигатель вышел из строя или износились его щетки.

Плохая тяга

Наиболее частой причиной плохой тяги является закупорка трубки или шланга устройства. Необходимо отсоединить шланг от пылесоса и снять с него металлическую трубу. Просмотрите эти элементы при свете, при обнаружении засора устраните его проволокой или другим подобным предметом. Для удобства шланг можно положить плашмя на пол или вытянуть вручную. Если трубка разборная, отсоедините все компоненты, включая щетку. Телескопическая трубка должна быть вдвинута внутрь до упора.

Часто засоры образуются в конструкции самой щетки, найти их там сложно, так как щетка имеет изогнутую форму. В этом случае его нужно разобрать, открутив винты крепления, осмотреть и почистить внутри. Особое внимание следует уделить турбощеткам – они быстро засоряются, наматывая на себя волосы и нити, которые потом цепляются за мелкий мусор. Для их очистки нужно открутить пластиковый фиксирующий винт с конца щетки, вынуть и почистить внутренний стержень.

Плохая тяга также может быть вызвана обрывом шланга – образованием трещин. Это бывает, когда хозяйкам лень наклоняться, чтобы нести пылесос, и они тянут его за трубку, таская по комнате. При образовании таких трещин потребуется полная замена шланга. Вы можете обмотать разрывы изолентой или наклеить на них мягкую резиновую заплатку, но это будет лишь временным решением, так как со временем трещина будет увеличиваться.

Часто причиной плохой тяги является банальное засорение фильтра или переполненный пылесборник. Необходимо очистить пылесборник (матерчатый мешок можно даже постирать), тщательно очистить или заменить съемные фильтры, если очистка уже невозможна из-за их длительного срока службы. Если после всех проделанных процедур тяга не улучшится, значит, проблемы с двигателем аппарата – упали его обороты. Необходимо демонтировать агрегат и выявить причину.

Шумы и вибрация

Причиной посторонних шумов в пылесосах с пластиковым пылесборником часто является попавший в контейнер крупный предмет: металлическая гайка, бусинка, кнопка. Поэтому первое, что нужно сделать, это очистить пылесборник, проверить его на наличие внутренних повреждений (сколов, поломок, трещин). В пылесосах с мешком для мусора может шуметь тот же посторонний предмет, внутри корпуса снаружи мешка. Нужно открыть крышку, снять пакет и внимательно осмотреть внутренности устройства. Однако существуют и более серьезные причины шума.

• Повреждение вентилятора или его посадочных мест в вертикальных пылесосах. Необходимо разобрать корпус, попытаться отбалансировать, смазать или заменить вентилятор в зависимости от его состояния.
• В стиральных моделях посторонний шум может быть вызван выдохшимся насосом, который нагнетает воду в шланг – здесь поможет только его полная замена.
• Неестественный шум и дребезжание могут возникать из-за сломанных подшипников в щетке устройства. Затем необходимо открутить торцевую заглушку и вынуть рабочий вал. Зажав пассатижами один его конец, отверните торцевой болт крепления, осмотрите и при необходимости замените узлы: подшипники, пыльники, сальники, прокладки.
• В некоторых моделях рабочий вал в щетке фиксируется специальным ремнем. Когда ремень изнашивается или рвется, вал внутри конструкции начинает биться о корпус. Нужно разобрать щетку, попробовать подтянуть или заменить ремень.

В большинстве случаев пылесос неестественно вибрирует и гудит из-за неисправности двигателя. Причина может быть в сломанном посадочном месте корпуса электродвигателя. Тогда ремонт будет относительно простым – можно обмотать металлическую оболочку изолентой, чтобы она плотнее прилегала к корпусу пылесоса. Но чаще всего причиной чрезмерной вибрации является выработка составных элементов двигателя: якоря, статора или мест их фиксации. Для устранения такой проблемы потребуется замена изношенного элемента, а еще лучше всего двигателя.

Необходимые инструменты

Необходимые инструменты зависят от типа и модели вашего пылесоса Samsung. При разборке и ремонте, профилактике или очистке устройства, а также его отдельных элементов не обойтись без следующих приспособлений:

• Отвертки крестовые и шлицевые — их размеры подбираются в соответствии с типом и глубиной закручивания винтов ;
• плоскогубцы;
• Нож канцелярский, а лучше профессиональный строительный;
• смазка;
• лента электроизоляционная;
• электрический тестер.

Во многом тип выполняемой работы также влияет на выбор инструментов. Например, наждачная бумага и обезжириватель (ацетон, растворитель) понадобятся для очистки поверхности всасывающего шланга перед заклейкой трещин. Грязь на щеточном валу пылесоса удобно удалять ножницами, а для устранения засоров придется использовать длинную жесткую проволоку. Для склеивания трещин или сколов на корпусе подойдет универсальный суперклей, а для движущихся частей, таких как шланг, требуется более эластичный клей.

Как правильно разобрать корпус?

Для удобства работы сначала нужно вынуть вилку из розетки и отсоединить всасывающий шланг от пылесоса, иначе он будет мешать разборке. Затем необходимо снять пластиковый пылесборник или мешок для мусора, а также демонтировать все фильтры. С помощью подходящей отвертки удалите все крепежные винты. Как правило, они расположены снаружи: две спереди пылесоса и четыре с другой стороны (под ручкой и на торце). Расположение и количество винтов зависит исключительно от модели и типа прибора.

В большинстве моделей пылесосов Samsung помимо внешних винтов есть и внутренние, они могут располагаться под контейнером кассеты, в передней части сразу под крышкой или возле всасывающего отверстия перед двигателем крыльчатка.

В пылесосах Samsung крепежные винты, которыми собирается корпус, не замаскированы. Найти их не сложно, нужно только внимательно осмотреть весь аппарат. Но также следует учитывать, что, помимо шурупов, отдельные части корпуса устройства могут крепиться друг к другу при помощи специальных пластиковых защелок. Поэтому, если после откручивания винтов корпус не разбирается, не стоит усердствовать и применять силу, иначе его легко сломать.

Разбирать следует очень осторожно: поддеть верхнюю часть (желательно в передней части) строительным или канцелярским ножом, и плавным движением вверх вынуть из конструкции пылесоса. также закреплен пластиковыми замками, то в этих местах он не поддастся — нужно будет поочередно поддевать все защелки. Удобно делать это плоским металлическим предметом: линейкой, ножом. Не рекомендуется использовать шлицевую отвертку, так как это может повредить корпус.

Демонтаж двигателя

Электродвигатель, как и внешняя крышка, крепится к корпусу пылесоса винтами. Все они расположены вверху. Перед тем, как разобрать блок, аккуратно отсоедините провода, идущие от него к плате включения пылесоса и переключения скоростей. Затем открутите винты и демонтируйте металлическую оболочку, в которой размещен двигатель устройства. После этого нужно снять резиновое уплотнительное кольцо, расположенное в нижней части – обычно оно прикручено болтами. Металлическая оболочка состоит из двух половинок, разъединить их можно с помощью шлицевой отвертки: вставьте ее конец в щель и аккуратно разъедините детали, обходя щель по периметру.

Внутри металлического корпуса элементы двигателя могут быть помещены в пластиковый контейнер, он также состоит из двух половинок и разбирается с помощью шлицевой отвертки.

Ремонт двигателя зависит от типа неисправности. Если щетки вышли из строя, то есть изношены, их потребуется заменить. Потребуется открутить винты, крепящие посадочные коробки щеток, и демонтировать последние. Приобретя в магазине аналогичные новые детали, установите их на место таким же образом. Частая поломка двигателя – выход из строя якоря или статора. В якоре обычно прогорает часть ламелей, из-за чего снижаются обороты двигателя и ухудшается тяга. В статоре сгорает обмотка. Обе детали можно заменить на новые, купив аналоги в магазине. В некоторых моделях пылесосов Samsung не предусмотрена разборка и ремонт мотора – агрегат помещен в прочный корпус из катаного металла. В этих случаях возможна только полная замена всего двигателя.

Удаление загрязнений

Выбор метода удаления загрязнений зависит от конкретной детали или элемента пылесоса, подлежащего очистке. Корпус — как снаружи, так и внутри, можно протирать влажной тряпкой. Его детали и всевозможные углубления удобно чистить мягкой щеткой или щеткой. Пластиковую емкость, шланг, трубу промывают под проточной водой с использованием мыльного раствора. Мешок для мусора можно стирать вручную или в стиральной машине, также можно стирать дополнительные войлочные фильтры.

Что касается специальных фильтров тонкой очистки (HEPA-фильтров), то они бывают нескольких типов, каждый из которых предполагает разные методы очистки. Только фильтры HEPA с буквой W на этикетке изделия можно мыть под проточной водой, это также должно быть указано в инструкции к пылесосу. Такие фильтры моются только под холодной проточной водой без применения мыльных растворов и моющих средств, бытовой химии. Затем дайте высохнуть при комнатной температуре, ни в коем случае нельзя сушить фильтр на батарее, камине или возле газовой плиты.

Другие типы HEPA-фильтров нельзя мыть — их чистят щеткой или обдувают воздухом, иначе изделие полностью теряет свои возможности, деформируется.
