Двухтактный двигатель его устройство и принцип работы

В настоящее время активно используются два основных типа двигателей внутреннего сгорания (ДВС): двухтактные и четырехтактные. В двухтактных двигателях все рабочие циклы: впуск готовой топливной смеси, выпуск отработанных газов и продувки, происходят в течении одного оборота коленчатого вала за два основных такта. У двигателей такого типа отсутствуют клапаны газораспределительного механизма, их роль выполняет пара поршень и гильза. Поршень при своем перемещении закрывает собой впускные, выпускные и продувочные окна. Поэтому такие двигатели более просты в конструкции и надежны, а при определенных условиях и более мощные, ранее существовали и грузовые автомобили на двухтактной тяге, но их задавили экологическими требованиями.

Двухтактные дизели

Мало кто знает, что не так давно существовали и двухтактные дизели с сухим картером, которые успешно эксплуатировались в СССР до самых 90-х годов. Отличительной особенностью такого двухтактного двигателя являлось наличие газораспределительного механизма, который имел всего пару (или один) выпускных клапанов, а вот впуск осуществлялся классическим способом для двух тактов — через продувочные окна. К таким двигателям относятся ЯАЗ-204 и ЯАЗ-206 [1], танковые двигатели 5ТДФ (700 л.с) и 6ТДФ-2 (1200 л.с.) [2]. Еще одно привлекательное отличие от бензинового собрата — продувка дизеля осуществлялась воздухом, а не рабочей смесью, как у бензинового варианта, поэтому экономичность дизельного двухтактника была сравнима с четырехтактным вариантом.

Чертежи двигателей тут

Мощность двухтактного двигателя при одинаковых размерах литровой ёмкости и частоте вращения вала примерно на 50-70% больше четырехтактного за счет большего числа рабочих циклов в единицу времени. Однако неполное использование хода поршня для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60…70% по сравнению с четырехтактным ДВС.

Принцип работы

Основное различие между 4 тактным и двухтактным двигателями заключается в принципе построения их механизмов удаления и подачи топлива в цилиндр. 4 тактный агрегат использует в своей основе специальный механизм, который открывает и закрывает выпускной и впускной клапана в определенный момент времени. Когда мы говорим о модели с 2 рабочими тактами, то тут очистка и заполнение цилиндра смесями происходит одновременно с процессами сжатия и разрежения. Для этого на стенках цилиндра делаются два рабочих отверстия. Одно из них продувочное, а второе — впускное.

Общее краткое устройство двигателя

Двигатель двухтактного рабочего цикла состоит из картера (основной его части — базы), в который на шариковых подшипниках установлен коленчатый вал. Цилиндр крепится к блоку через винты или шпильки, которые проходят через все тело гильзы. Внутри цилиндра движется поршень — металлический стакан (чаще из алюминиевого сплава), опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне ниже жарового пояса. Во время сжатия или рабочего хода поршневые кольца не пропускают газы и запирают в промежутке между днищем поршня и стенками цилиндра. Поршень снабжен металлическим стержнем — пальцем, он соединяет поршень с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит с помощью топливной смеси, в которое подмешано необходимое количество масла. Из анимации видно, что топливная смесь (голубой цвет) попадает и в кривошипную камеру двигателя (это та полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно выдерживать высокие температуры и сгорая вместе с топливом оставлять минимум зольных отложений.

Система смазки и приготовление топлива

Работа двухтактного двигателя требует эффективной смазки движущихся узлов. Централизованная раздельная система смазки с масляным насосом, как у четырехтактных двигателей, здесь отсутствует, поэтому масло добавляется в бензин в соотношении 1:25 – 1:50. Полученный состав, находясь в поршневой и кривошипно-шатунной камере, смазывает подшипники шатуна, стенки цилиндра и поршневые кольца. При воспламенении воздушной смеси масло сгорает и удаляется вместе с выхлопными газами.

Моторное масло должно быть специальное — для двухтактного двигателя, обычно оно имеет маркировку 2Т на канистре. Использование обычного автомобильного масла недопустимо по ряду причин:

• Масло для двухтактных двигателей обязано обладать хорошей растворимостью в бензине;
• Обладает прекрасными смазывающими свойствами, улучшая работу двигателя и уменьшая трение;
• Защита от коррозии трущихся деталей поршневой группы;
• Двухтактное масло должно сгорать без остатка, не образовывая нагар и сажу. Высокая зольность обычного масла приводит к закоксовыванию поршневых колец.

Подачу смазки в двухтактный двигатель можно осуществить двумя способами. Первый и самый простой – смешивать с топливом в нужной пропорции. Второй – это раздельная система смазки двухтактного двигателя, когда состав из топлива и масла готовится непосредственно перед попаданием внутрь в специальном патрубке. В этом случае устанавливается отдельный бачок для масла, а его подача осуществляется с помощью специального плунжерного насоса.

Эта система получила широкое распространение на современных мотоциклах и скутерах. Кроме удобства использования (теперь не нужно доливать масло в бак на глаз каждую заправку), происходит серьезная экономия масла, потому что впрыск его зависит от оборотов двигателя. На холостых оборотах пропорция масла может составлять всего 1:200.

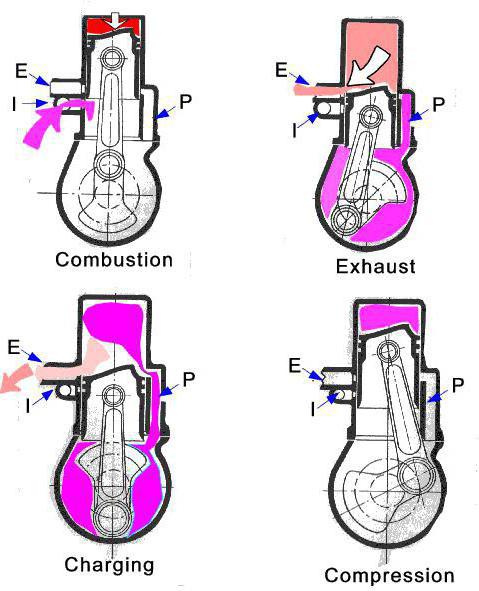

Принцип действия

Такт сжатия.

Поршень перемещается от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ), перекрывая сначала продувочное, а затем и выпускное окно. После закрытия поршнем выпускного окна в цилиндре начинается сжатие ранее поступившей в него горючей смеси. Одновременно в кривошипной камере вследствие её герметичности, и после того как поршень перекрывает продувочные окна, под поршнем создается разряжение, под действием которого из впускного коллектора через впускное окно и приоткрытый клапан поступает готовая горючая смесь в кривошипную камеру.

Такт рабочего хода.

При положении поршня около ВМТ сжатая рабочая смесь воспламеняется электрической искрой от свечи, в результате чего температура и давление газов резко возрастают. Под действием теплового расширения газов поршень перемещается к НМТ (при этом расширяющиеся газы совершают полезную работу). Одновременно, опускаясь вниз, поршень создает избыточное давление в кривошипной камере. Под действием этого давления клапан закрывается, не давая таким образом горючей смеси вернуться во впускной коллектор и карбюратор. Когда поршень дойдет до выпускного окна, оно открывается и начнется выпуск отработавших газов в атмосферу нашей любимой Земли — давление в цилиндре понижается. При дальнейшем перемещении поршень открывает продувочное окно и сжатая в кривошипной камере горючая смесь поступает по каналу, заполняя цилиндр и осуществляя продувку его от остатков отработавших газов.

Тепловой и динамический расчет двигателей внутреннего сгорания

Принцип зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем поршень достигает ВМТ. В идеале, чем быстрей движется поршень, тем раньше должно быть зажигание — поршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя. Практически у мотороллеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты статично.

Смазка

Смазка в обеих моделях так же осуществляется по-разному. В нашем случае она осуществляется путем пропорционального смешивания бензина и масла. 4 тактный двигатель подразумевает использование специального расширительного бачка. он связан системой патрубков с плунжерным насосом. отсюда смазка опадает во впускной патрубок. Причем, ее количество поставляется ровно в том объеме, который необходим.

На основе всего вышесказанного можно выделить следующие преимущества, которыми обладает двухтактный двигатель:

• Большая мощность при том же рабочем объеме;
• Простое устройство;
• Малый вес агрегата.

Все это заставляет конструкторов и разработчиков современной техники использовать данную модель в своих новых проектах. Как знать, может быть со временем система разряжения и сжатия претерпит изменения, выведя КПД оборудования на новый уровень.

Ремонт двухтактных двигателей внутреннего сгорания

Ремонт двухтактных ДВС осуществляется только квалифицированными рабочими по технологическим и маршрутным картам, которые разрабатывают инженеры и проектировщики. Эти инструкции дают рабочему понять, где и когда использовать ту или иную операцию, как и каким порядком устанавливать детали, а также в какой последовательности и с усилием их затягивать.

Сами «двухтактники» устанавливаются в специальные стенды-кантователи, которые позволяют с большим удобством и правильно, доступно визуально осуществить правильную сборку и протяжку его узлов.

Разработка процесса ремонта ДВС включает в себя не только визуальный осмотр и мойку всего узла в моечной машине, но и разработку карт дефектов деталей, маршрутные карты восстановления и т.д.

Именно таким образом осуществляет ремонт двухтактных ДВС в производственных условиях АТП.

Применение

Наибольшее применение двухтактные двигатели нашли в мототранспорте. Имея весьма небольшие размеры, такой мотор можно применять на мопедах, мотоциклах и мотороллерах. Кроме того, двигатели таких габаритов нашли широкое применение в бензиновых пилах. Дело в том, что для приведения цепи в действия совсем не нужны высокие характеристики, главное создать определенную частоту вращения, при которой бензопила будет способна справиться со своими основными обязанностями.

Помимо мотоциклетной техники, двухтактными двигателями малоактивно оснащали и автомобили. Как правило, это были небольшие малолитражки, предназначенные для поездок на небольшие расстояния по городу. Двухтактные двигатели применяются и по сей день на многих моторных лодках.

Это все, что необходимо знать о двухтактных двигателях внутреннего сгорания. При всех преимуществах и недостатках данного мотора, многие конструкторы отдают предпочтение именно четырехтактным двигателям, поэтому малообъемный мотор не нашел широкого распространения.

Недостатки двухтактных двигателей:

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадиную силу, для четырёхтактного 200 грамм. 2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных. 3. Комфорт. Четырёхтактные двигатели внутреннего сгорания не так вибрируют на малых оборотах (касается только двухцилиндровых двигателей — одноцилиндровые двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные. 4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит значительно большего числа деталей, а золотой принцип механики “Чем проще тем надежнее” еще никто не отменял. 5. Высокая температура и перегрев отдельных деталей, за счет более частой вспышки рабочей смеси в цилиндрах. Требуется более интенсивное охлаждение. 6. Повышенный расход воздуха (двухкратный), что приводит к быстрому выходу из строя фильтров системы очистки воздуха. Такая проблема была у танков Т-64 и Т-80УД (Т-84).

Эксплуатация и причины поломки двигателей

Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.

• Низкое качество бензина. Плохое топливо часто приводит к появлению детонации. Чаще всего это заметно на невысоких оборотах при подгазовках. Возникающие ударные нагрузки приводят к поломке перегородок поршней, чрезмерным нагрузкам на подшипники коленвала. Детонация может возникать из-за перегрева двигателя, нагара на поршне и бедной смеси.
• Низкое качество деталей, из которых собран мотор. Особенно это актуально для китайских производителей, часто допускающих брак в производстве комплектующих. Это приводит к раннему выходу из строя поршня, коленчатого вала, цилиндра и прочих деталей, а затем и капитальному ремонту. Обычно помогает оценить состояние поршневой простой замер компрессии.
• Низкокачественное моторное масло. Топливомасляная смесь для двухтактных двигателей имеет очень важное значение. Именно от его качества будет зависеть как мягко работает мотор, чистота выхлопа, отсутствие перегрева и лишних шумов. Плохое масло приводит к образованию слоя нагара на поршне, в коренных и шатунных подшипниках, к задирам на стенках цилиндра и юбке поршня, проходное сечение глушителя уменьшается из-за нагара. Масла для двухтактных двигателей следует применять синтетические или полусинтетические, использование минералки нежелательно.
• Перегрев на двухтактном двигателе воздушного охлаждения не редкость. К этому приводит длительная работа с полностью открытым дросселем, или неисправность системы охлаждения. Перегрев может быть кратковременным, когда наблюдается потеря мощности и максимальных оборотов, после снижения нагрузки и охлаждения двигателя все приходит в норму. Клин возникает вследствие очень сильного перегрева, когда тепловой зазор между поршнем и цилиндром уменьшается настолько, что силы трения намертво прихватывают их между собой. После него требуется ремонт ЦПГ.
• Карбюратор не настроен. Топливная смесь получается слишком бедной или очень богатой. Езда на переобогащенной смеси чревата высоким расходом топлива, потерей мощности и образованию нагара. Бедная смесь может вызывать детонацию и снижение максимальной мощности двигателя.

Чтобы продлить срок службы и отсрочить капремонт, следует провести правильную обкатку двухтактного лодочного или мотоциклетного мотора. Для этого пропорция масла смешиваемого с бензином должна быть немного выше установленной для нормальной эксплуатации. На такой смеси дать двигателю поработать в режиме неполной мощности несколько часов, что эквивалентно 500-1000 км пробега для скутера и мотоцикла.

Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как увеличить тягу

Тяга двухтактных моторов зависит от открытия дроссельной заслонки. С резким возрастание оборотов двигателя, возрастает тяга. Отсюда следует, что, для того, чтобы уменьшить время разгона ДВС, надо увеличить рабочий объем цилиндра.

Когда двигатель работает на низких оборотах, качественная тяга повышает приемистость, увеличивает скорость разгона — ускорение.

Тягу также можно увеличить путем замены клапанов на специальные и настроить их так, чтобы они держались в открытом положении дольше, чем обычные.

Как он работает

Рассмотрим принцип работы. Полный рабочий цикл в двухтактном двигателе внутреннего сгорания происходит за два такта:

Такт первый

Сжатие. Поршень двигается из положения нижней мертвой точки в положение к верхней, при этом закрывает сначала продувочное, а потом выпускное окно. После этого в цилиндре происходит сжатие поступившей в него раннее топливной смеси. Вместе с этим в кривошипной камере под поршнем, после перекрывания продувочного окна, создается разряженное пространство. Под действием этого разряжения через впускное окно в кривошипную камеру из карбюратора попадает горючая смесь.

Такт второй

Рабочий ход. Когда поршень установлен в положении верхней точки, сжатая топливная смесь поджигается от свечи электрическим разрядом, в результате чего давление и температура газов резко увеличивается. Под действием этого расширения поршень двигается в положение нижней мертвой точки — расширившийся газ осуществляет полезную работу. При этом, опускаясь вниз, он образует большое давление в кривошипной камере, закрывающее клапан. После закрытия клапана газы не могут повторно попасть во впускной коллектор и карбюратор.

При достижении поршнем выпускного окна, оно откроется и начинается выпуск выхлопных газов, давление их в цилиндре снижается. Двигаясь дальше, поршень открывает продувочное окно, и сжатые горючие газы в кривошипной камере проходит по каналу в цилиндр, продувая его от остатка газов. После этого цикл повторяется заново. » alt=»»>

Плюсы и минусы ДВС

Для начала рассмотрим все имеющиеся достоинства и недостатки двухтактных моторов, которые несмотря на свою конструкцию, пользуются большой популярностью. К их преимуществам относятся:

1. Простота конструкции
2. Высокая скорость набора оборотов
3. Невысокая стоимость, что делает инструменты, оснащенные такими агрегатами очень популярными
4. Простота обслуживания, что обусловлено отсутствием ГРМ и отдельной системы смазки
5. Малый вес и габариты, что делает инструменты с такими ДВС удобными и практичными

Теперь разберемся со всеми недостатками, которые имеются у двухтактных двигателей:

• Шумность работы
• Низкая экологичность, что обусловлено выделением в атмосферу не сгоревшего топлива
• Низкий ресурс работы
• Необходимость смешивания бензина с маслом при каждой дозаправке. Кроме того, нельзя долго хранить разведенное топливо, иначе происходит его порча
• Большой расход топлива
• Небольшая мощность в сравнении с четырехтактными

У 4-тактных агрегатов достоинств намного больше, однако такие недостатки, как сложность конструкции, большой вес и цена оставляют негативный отпечаток. Далеко не каждый может позволить себе покупку, к примеру, снегоуборщика с 4-тактным мотором, который стоит в 2 раза больше, чем аналог с более примитивным агрегатом. Все недостатки 2-тактных моторов — это есть преимущества четырехтактных.

В силу большого количества недостатков обоих видов двигателей, производители запатентовали выпуск модернизированных моделей ДВС, которые получили название 4-MIX и 2-MIX. Наверняка вы сталкивались с тем, что при ремонте или замене деталей двигателя бензопилы или бензокосы, обнаруживалось наличие механизма ГРМ, но при этом инструмент заправляется разведенным бензином с маслом, как указывает производитель. Все верно, это говорит о том, что ваш инструмент оснащен двигателем 4-mix. Более подробно об этих типах двигателей узнаем далее.

Проблема с продувкой

Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.

Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).

Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.

Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.

Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.

Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.

Перспективы

Постепенно двухтактники вытесняются более совершенными четырёхтактными двигателями даже из тех сфер, где они традиционно были вне конкуренции. Уже нельзя встретить двухтактный дизель на грузовике или новом теплоходе, да и в легкомоторной авиации, а главное, на мотоциклах они повсеместно заменяются на более экономичные и экологичные моторы с клапанным механизмом в головке блока.

Ситуацию не спасают даже самые современные технологии вроде прямого впрыска или роторных наддувов. А преимущество в массогабаритах на сегодняшнем уровне развития техники сходит на нет, новые материалы позволяют создавать компактные и надёжные конструкции газораспределительных механизмов. Можно сказать, что принцип работы двухтактного двигателя окончательно устарел, да и вообще двигатели внутреннего сгорания его ненадолго переживут. Будущее за другими способами получения механической энергии.

Как повысить мощность

Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.

Для повышения мощности ДВС можно сделать следующее:

• Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
• Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
• Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
• На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.

Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.

Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).

Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.

Возможности и преимущества двухтактных

Теоретически мощность двигателя данного типа, при одинаковых размерах цилиндра и скорости вращения вала, в два раза выше, чем у 4х-тактного благодаря увеличению числа рабочих циклов. Но в связи с неполным использованием хода поршня при расширении, худшее освобождение цилиндра от выхлопных газов и частичной затраты мощности на продувку приводят к увеличению мощности двигателя лишь на 60-70 процентов.

Двухтактный двигатель: основные части, принцип работы, применение, преимущества и недостатки

Содержание

Совместное использование означает заботу :)-

Что вы узнаете из этой статьи?

• Основная часть двухтактных двигателей SI и CI.
• Принцип работы двухтактного двигателя с искровым зажиганием (бензиновый) и двигателя с воспламенением от сжатия (дизельный) с его приложениями.
• Преимущества и недостатки двухтактного двигателя.

В наших предыдущих статьях мы узнали о двигатели типов и классификация двигателей внутреннего сгорания . Мы знаем, что как двухтактные, так и четырехтактные двигатели широко используются в механической промышленности. Как следует из названия, двухтактные двигатели имеют два хода поршня. Эти двигатели находят применение в морской промышленности и в небольших транспортных средствах.

Принцип:

Работает по тому же принципу, что и четырехтактный двигатель . Когда топливо сгорает внутри цилиндра, создается большая сила давления, которая в дальнейшем используется для движения поршня, следовательно, для движения коленчатого вала. Он совершает два хода поршня за один рабочий ход. Он завершает все процессы, такие как всасывание, сжатие, мощность и выпуск, всего за два хода поршня.

Детали:

Поршень:  Перемещается из НМТ в ВМТ . Один ход поршня определяется как перемещение поршня из одной крайней точки (ВМТ или НМТ) в другую крайнюю точку (НМТ в ВМТ).

Цилиндр: Такой же, как и в четырехтактном двигателе, за исключением того, что у него нет клапанного механизма. Он имеет два порта на боковой стенке цилиндра.

Коленчатый вал: Используется для преобразования возвратно-поступательного движения поршня во вращательное.

Впускной и выпускной порты: Двухтактные двигатели содержат порты, кроме клапанов. Эти порты открываются и закрываются за счет движения поршня. При движении поршня к ВМТ открываются впускные каналы, а при движении к НМТ — выпускные. Порт передачи:  Эти двигатели содержат один дополнительный порт, известный как порт передачи. Подключен

от картера к камере сгорания. Его основная функция заключается в подаче заряда из картера в камеру сгорания при движении поршня от ВМТ к НМТ.

Впускной и выпускной коллекторы: Подсоединяются к впускному и выпускному отверстиям и регулируют поток наддувочных и выхлопных газов.

Маховик: Требуется меньший маховик по сравнению с четырехтактным двигателем из-за меньшего колебания мощности.

Картер:  Это та часть, где находится коленчатый вал. Впускной порт также соединен с картером. Первый заряд поступает в картер и направляется в камеру сгорания через переходное отверстие.

Работа двухтактного двигателя:

Двухтактные двигатели бывают двух типов. Первый известен как двигатель с искровым зажиганием или более известный как бензиновый двигатель, работающий по циклу Отто, а другой — двигатель с воспламенением от сжатия или дизельный двигатель, работающий по дизельному циклу. Оба эти двигателя работают по одному принципу с некоторыми принципиальными отличиями. Мы можем обобщить его работу в следующих пунктах.

Такт всасывания и такт сжатия:

Под всасыванием понимается заряд, втягиваемый в цилиндр двигателя или, в случае двухтактного двигателя, в картер двигателя, а при сжатии подразумевается сжатие предыдущего втянутого заряда в цилиндр двигателя. В двухтактных двигателях оба эти процесса происходят одновременно. Когда поршень движется от НМТ к ВМТ, впускное отверстие открывается и в картере создается частичное разрежение, которое ускоряет втягивание заряда в картер. Одновременно поршень сжимал заряд, имеющийся в цилиндре двигателя или камере сгорания. Выпускное отверстие остается закрытым во время этого хода.

Рабочий ход и ход выпуска:

В этом такте поршень перемещается от ВМТ к НМТ. Впускное отверстие остается открытым в течение первой половины этого хода и закрыто в течение другой половины. Одновременно выпускное отверстие остается закрытым в течение первой половины этого хода и открытым во второй половине. Порт передачи открывается во второй половине этого хода.

В цилиндре двигателя имеется дефлектор, регулирующий подачу свежего заряда, не выбрасываемого с выхлопными газами.
Во время этого хода поршня в двигателях SI свеча зажигания производит искру. Эта искра подожгла заряд, создавший большую силу давления. Эта сила перемещает поршень из ВМТ в НМТ. Когда поршень достигает середины, одновременно открываются выпускной и передаточный порты. Эти отработавшие сгоревшие газы из цилиндра двигателя и переходное отверстие подают свежую топливно-воздушную смесь в цилиндр двигателя из картера для дальнейшего цикла.

В двигателях с воспламенением форсунка впрыскивает топливо во время этого такта. Это топливо сгорает за счет тепла, выделяемого при сжатии, которое создает большую силу давления. Эта сила перемещает поршень из ВМТ в НМТ. Когда поршень достигает середины, одновременно открываются выпускной и передаточный порты. Эти выхлопные сгоревшие газы выходят из цилиндра двигателя и перепускное отверстие подает свежий воздух в цилиндр двигателя из картера для дальнейшего цикла.

Применение:

• Эти двигатели используются в небольших транспортных средствах, таких как мопеды, скутеры и т. д.
• Небольшие бензиновые двигатели используются для газонокосилок.
• Также используется для небольших электрогенераторных установок, насосных установок, лодок с подвесным мотором.
• Двухтактные дизельные двигатели используются для движения судов.

Преимущества и недостатки:

Преимущества:

• Более низкая стоимость.
• Высокая мощность по сравнению с четырехтактными двигателями.
• Простота обслуживания благодаря отсутствию клапанного механизма и системы смазки.
• Компактный по сравнению с четырехтактным двигателем.
• Создает равномерный крутящий момент на коленчатом валу.
• Большее соотношение мощности и веса.
• Легко заводится и прост в механизме.

Недостатки:

• Требуется охлаждающее и смазочное масло.
• Эти двигатели менее эффективны по сравнению с четырехтактными двигателями.
• Меньший объемный КПД из-за меньшего времени перемешивания.
• Повышенный износ из-за плохой системы смазки.
• Создает сильную вибрацию и шум при работе.
• Эти двигатели сжигают смазочное масло вместе с зарядом, что приводит к большему загрязнению.

Теперь вы должны задать себе эти вопросы?

•
• Какова функция порта передачи?
• Как предотвратить выброс свежего заряда через выпускное отверстие?
• Какой двигатель (SI или CI) больше подходит для двухтактных двигателей и почему?

Если вам понравилась эта статья, задавайте вопросы в поле для комментариев, делитесь ею в социальных сетях и подписывайтесь на наш сайт.

Совместное использование означает заботу :)-

Двухтактный двигатель — конструкция, работа и типы

Двухтактный двигатель является типом двигателя внутреннего сгорания . Он завершает рабочий цикл двумя ходами поршня всего за один оборот коленчатого вала.

История

Это был Дугалд Клерк, шотландский инженер, который создал конструкцию коммерческого двухтактного двигателя с внутрицилиндровым сжатием, в 1881 .

Dugald Clerk (Источник)

Конструкция двухтактного двигателя

Конструкция двухтактного двигателя включает:

• Поршень: Силы расширения газов передаются на механическое вращение коленчатого вала через шатун, поршнем.
• Коленчатый вал: Эта деталь позволяла преобразовывать возвратно-поступательное движение во вращательное.
• Шатун: Позволяет передавать движение поршня на коленчатый вал.
• Маховик: Механическое устройство, используемое для хранения энергии.
• Свеча зажигания: Обеспечивает расширение газов путем подачи электрического тока в камеру сгорания и воспламенения воздушно-топливной смеси.
• Противовес: Эта деталь используется для уменьшения вибраций из-за дисбаланса вращающегося узла.
• Входы и выходы: Обеспечивает вход и выход свежего воздуха в цилиндр.

Двухтактный двигатель (Источник)

Рабочий цикл двухтактного двигателя

Цикл двухтактного двигателя в основном состоит из двух частей: хода вверх и хода вниз.

При ходе вверх поршень перемещается из нижней мертвой точки (НМТ) в верхнюю мертвую точку (ВМТ). Это позволяет топливно-воздушной смеси сжиматься, и свеча зажигания воспламеняет смесь.

Затем эта смесь расширяется, толкая поршень вниз. Это открывает впускной порт, позволяя смеси всасываться внутрь картера.

Когда смесь выталкивается в камеру сгорания во время предыдущего хода вверх, создается частичный вакуум. Эта смесь поступает в камеру сгорания при ходе вниз.

Во время хода вниз поршень перемещается из ВМТ в НМТ. Это позволяет свежему воздуху поступать в камеру сгорания и смешиваться с топливом. Замечено, что в этом такте коленчатый вал совершает поворот на 180°.

Типы двухтактных двигателей

Различные типы двухтактных двигателей:

1. Впускной канал с поршневым управлением: Простейшая из всех конструкций и наиболее распространенная.
2. Пластинчатый впускной клапан: Используется простая, но очень эффективная форма обратного клапана.
3. Вращающийся впускной клапан: Использует вращающийся элемент для открытия и закрытия впускного канала.
4. Продувка с перекрестным впуском: Перепускное и выпускное отверстия расположены на противоположных сторонах цилиндра, а дефлектор используется в верхней части поршня для направления свежего всасываемого заряда в верхнюю часть цилиндра.
5. Петлевая продувка: Использует тщательно сформированные и расположенные передаточные порты для направления потока свежей смеси к камере сгорания, когда она поступает в цилиндр.
6. Прямоточная продувка: В этой модели наддувочный воздух входит с одного конца цилиндра, управляемого поршнем, а выхлопные газы выходят с другого конца.
7. Ступенчатый поршневой двигатель: Он имеет форму цилиндра, верхняя часть которого образует обычный цилиндр, а нижняя часть выполняет функцию продувки.

Применение

• Производство двухтактных двигателей дешевле.
• Применяются в бензопилах, травоядных.
• Они также используются во внедорожных мотоциклах и гоночных автомобилях.

Часто задаваемые вопросы

Что такое бензиновые и дизельные двигатели?

В бензиновом двигателе в качестве топлива используется бензин. В таких двигателях воздух и бензин смешиваются в карбюраторе перед подачей в цилиндр. Бензиновые двигатели используют свечи зажигания для воспламенения смеси.
Дизельный двигатель использует дизельное топливо в качестве топлива и в основном использует сильно сжатый воздух. Дизельные двигатели намного дешевле и эффективнее бензиновых двигателей.

В чем разница между двухтактным и четырехтактным двигателем?

В двухтактном двигателе весь цикл сгорания происходит за один ход поршня, тогда как в четырехтактном двигателе поршень совершает два полных хода. Четырехтактные двигатели намного эффективнее двухтактных, поскольку топливо расходуется только один раз за каждые 4 такта.
