Шаговый двигатель Nema 23

Шаговый двигатель Nema 23

Описание

Шаговый двигатель Nema 23

Документы

Спецификация MOT-01542
Спецификация MOT02000681
Спецификация MOT02000929
Спецификация MOT-01543

56 мм 9 кг/см — 1,8 градуса, 4 вывода, одинарный вал

Артикул: 102027

Наличие: 57 на складе

448,17 руб.

115 мм 30 кг/см — 1,8 градуса, 4 вывода, одинарный вал

Характеристики

Угол шага (градусы): 1,8
Длина двигателя (мм): 115
Номинальное напряжение (В): 6,3
Номинальный ток (А): 3
Фазовое сопротивление (Ом): 1,8
Индуктивность фазы (мГн): 2,1
Удерживающий момент (кг/см): 30
Провода: 4
Инерция ротора (г/см3): 810
Момент фиксации (г/см): 890
Вес (кг): 1,55

Артикул: 100929

Наличие: 42 на складе

Р896,37

115 мм 30 кг/см — 1,8 градуса, 4 провода, двойной вал

Артикул: 101543

Наличие: 10 на складе

896,37 руб.

Теги продукта

Двигатель (18)

Степпер (9)

СТПР (7)

Клиенты, купившие данный продукт, также приобрели

Наконечники для шнурков для ботинок — одинарные — 8 мм L — 1,50 мм2 AWG16	Резисторы 1/4 Вт	Пластиковая шестигранная прокладка / стойка
Многожильный кабель/провод

NEMA 23 Rotary — DINGS’ Motion USA

Технические характеристики
_{Пожалуйста, обратитесь к своему авторизованному торговому представителю для получения пользовательских спецификаций.}

Угол шага 1,8°

Двигатель	Удерживающий момент (Нм)	Ток (А)	Сопротивление (Ом)	Угол шага (^или)	Инерция ротора (gfcm ² )	Вес (кг)	L = длина двигателя (мм)	Индуктивность (мГн)
23х3042-100-4А	0,6	1,0	4,2	1,8	140	0,46	42,5	9,0
23х3042-200-4А	0,6	2,0	1,2	1,8	140	0,46	42,5	2,3
23х3042-300-4А	0,6	3,0	0,5	1,8	140	0,46	42,5	1,0
23х3045-100-4А	0,8	1,0	4,5	1,8	180	0,52	45,5	11,0
23х3045-200-4А	0,8	2,0	1,3	1,8	180	0,52	45,5	2,9
23х3045-300-4А	0,8	3,0	0,6	1,8	180	0,52	45,5	1,3
23х3051-100-4А	1,0	1,0	5,3	1,8	240	0,64	51,5	16,4
23х3051-200-4А	1,0	2,0	1,5	1,8	240	0,64	51,5	4,4
23х3051-300-4А	1,0	3,0	0,7	1,8	240	0,64	51,5	2,0
23х3055-100-4А	1,2	1,0	5,8	1,8	280	0,72	55,5	21,0
23х3055-200-4А	1,2	2,0	1,6	1,8	280	0,72	55,5	5,3
23х3055-300-4А	1,2	3,0	0,7	1,8	280	0,72	55,5	2,4
23х3065-200-4А	1,7	2,0	2,0	1,8	350	0,86	65,5	6,1
23х3065-300-4А	1,7	3,0	0,9	1,8	350	0,86	65,5	3,0
23х3065-400-4А	1,7	4,0	0,5	1,8	350	0,86	65,5	1,6
23х3076-200-4А	2,0	2,0	2,4	1,8	480	1,06	76,5	9,0
23х3076-300-4А	2,0	3,0	1,1	1,8	480	1,06	76,5	4,2
23х3076-400-4А	2,0	4,0	0,6	1,8	480	1,06	76,5	2,4

Угол шага 0,9°

Двигатель	Удерживающий момент (Нм)	Ток (А)	Сопротивление (Ом)	Угол шага (^или)	Инерция ротора (gfcm ² )	Вес (кг)	L = длина двигателя (мм)	Индуктивность (мГн)
23х5045-100-4А	0,5	1,0	4,7	0,9	180	0,5	45,5	17,3
23х5045-200-4А	0,5	2,0	1,3	0,9	180	0,5	45,5	3,5
23х5045-300-4А	0,5	3,0	0,6	0,9	180	0,5	45,5	1,6
23х5055-100-4А	0,8	1,0	5,9	0,9	280	0,7	55,5	27,2
23х5055-200-4А	0,8	2,0	1,6	0,9	280	0,7	55,5	7,8
23х5055-300-4А	0,8	3,0	0,7	0,9	280	0,7	55,5	3,2
23х5076-200-4А	1,8	2,0	2,5	0,9	480	1,1	76,5	12,7
23х5076-300-4А	1,8	3,0	1,1	0,9	480	1,1	76,5	6,0
23х5076-400-4А	1,8	4,0	0,7	0,9	480	1,1	76,5	3,0

Чертеж

NEMA 23 Ротационный шаговый двигатель Чертеж

CAD-модель

Кривые скорости и крутящего момента

Все приведенные ниже кривые скорости / крутящего момента созданы с использованием настройки микрошага 8:1 на приводе

Посмотреть в полном размере

23h3042 Кривая скорости и момента

Посмотреть в полном размере

23h3045 Кривая скорости и момента

Посмотреть в полном размере

23h3051 Кривая скорости и крутящего момента

Посмотреть в полном размере

23h3055 Кривая скорости и момента

Посмотреть в полном размере

23h3065 Кривая скорости и момента

Посмотреть в полном размере

23h3076 Кривая скорости и момента

Угол шага 0,9°

Посмотреть в полном размере

23h5045 Кривая скорости и крутящего момента

Посмотреть в полном размере

23h5055 Скорость Момент Кривая

Посмотреть в полном размере

23h5076 Кривая скорости и момента

Опции энкодера

Кодировщик EK2, опция

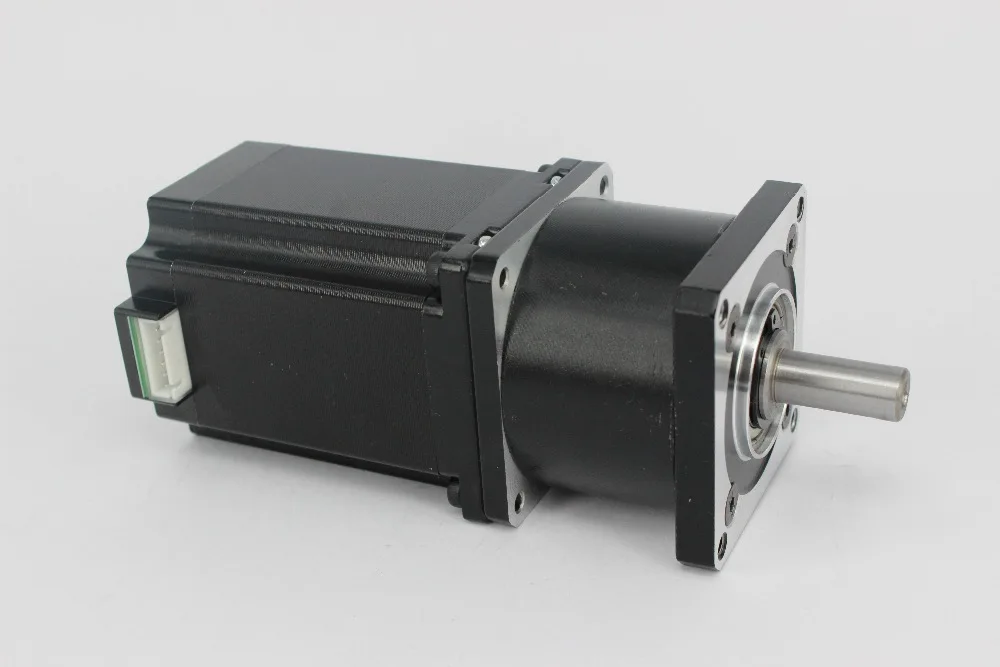

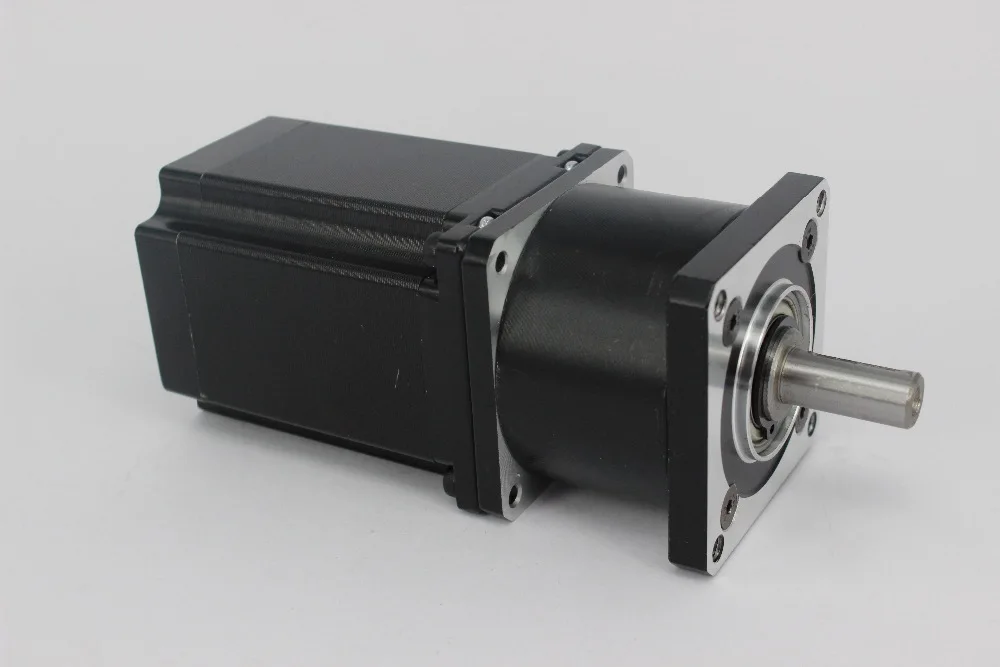

Вариант коробки передач

Опция редуктора 57 мм

Материал рамы			Металл
Люфт без нагрузки			Одна ступень: 15 угловых минут, две ступени: 25 угловых минут
Подшипники			Шарикоподшипник
Соотношение	Номинальный крутящий момент (кгс-см)	Предельный крутящий момент (кгс-см)	Ступени	Эффективность (%)	Длина (мм)	Масса (г)
5	60	120	1	95	53	800
10	60	120	1	95	53	800
15	250	400	2	90	70	1100
20
25

Опция тормоза

Опция тормоза NEMA 23

Номинальное напряжение

24 В пост.
