Установка компрессора на карбюратор | Хитрости Жизни

Содержание

Собственно из за этого и зарегестрировались на Drive2.ru

Сразу говорю, не слушайте ни кого кто бы говорил вам что не стоит дуть в карбюратор, что гиблая идея, не поедет, будет выдувать бензин, не будет прироста и подобную чепуху. Все работает и при грамотной сборке отлично и как часики.

Когда ставили компрессор на карбюратор ни где не могли найти некоторых тонкостей, наталкивались на подводные камни, тратили лишние бабки на эксперементы, в итоге когда все работает как нужно, решили написать, мало ли кому пригодится.

Начнем с начала.
Был приобретен компрессор автотурбо 0.5 бар в магазине www.shop-tuning.ru/feedback/.
Пришёл хороший комплект, силиконовые патрубки, железные пайпы, блоуофф от VW положили в комплекте, при этом цена была ниже чем в других местах, уже обрадовались, вот он, родной лежит, пару дней и поедем, но не тут то было…

Сейчас начнется развенчание некоторых мифов которые пишут продавцы про установку компрессора на карбюратор.

Во всех магазинах пишут что встает на карбюратор спокойно только нужно заменить шкивы, проблемы начались как раз на шкивах. Соосность шкивов помпы и коленвала совпадала, а вот генератор вылезал на 1 см вперед, думали уже что придется ставить приорвоский вместе с лапой от 21214 но в интернете нашли как человек переделал машину под полклиновый ремень, он подрезал лапу к которой цепляеттся генератор на блок спереди, так что бы утопить генератор внутрь, накидав с другой стороны шайб, что бы генератор не ездил. Так же ремень что шёл в комплекте был коротким, пришлось ехать и покупать от шеви нивы. Вот статья. www.drive2.ru/l/4163465/

Поставили все, думали ну вот, наконец то поедем, но тут же появилась следующая проблема — черепаха на карбюратор. Пластиковая травила воздух во все стороны, было решено сварить железный «рессивер» нашли человечка который сказал что сварит но ему нужна была платформа которая прикручивалась бы карбюратору. Стали ездить искать. Везде говорили сделает только токарь. Проездили 2 дня нашли токарку, но за пластинку с вырезом под карб захотели 2 рубля. Продолжили ездить искать и в тот же день нашли дедка на промзоне ремонтирующего тракторы, спросили есть ли у него токарный станок, на что он ответил нам *Нет а вам что нужно ребятки?* мы объяснили, он сказал что сделает, вырежет сваркой, вырезал отлично, спросили мол сколько с нас, он сказал не сколько, в итоге все равно дали ему денюшку и поехали дальше.

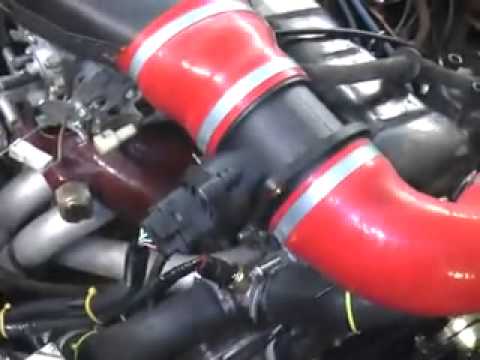

Вот система в сборе, нигде не стравливает воздух, блоу сбрасывает лишнее давление при перегазовке изящным пшыком. Поехали кататься. И тут мы наткнулись на еше одну проблему. Продавцы заверяют что работает на стоковом механическом насосе или на крайняк на карбюраторном низкого давления. Стали искать как делают люди, нашли как у кого то сделано с карбюратором солекс и эл насосом, маркировку насоса он не помнил. Прикупили солекс спорт 24/26(о приключениях с ним позже), прикупили бензонасос Pierburg и HEP -02A низкого давления для карбюратора, поставили, поехали, порог на котором воздух выдувает бензин сдвинулся на 1к вверх (4500 оборотов) далее нашли схему в одном магазине где говорили что все классно пашет только надо подключить их последовательно, сначала электрический — потом механический. Попробовали — продавило мембрану механического и залило весь картер бензином… В итоге был куплен бензонасос от газели, регулятор давления топлива(регулируемый с манометром) стали ставить его, стали ставить по другой схеме, заткнув обратку на карбюраторе и регулируя давление в топливной системе до него по схеме.

В итоге, после долгих махинаций мы все же поехали нормально, двигатель очень бодро крутится, на первых 2 передачах шлифует на ходу.

Ну и на последок пару советов.
1. БСЗ обязательно а в идеале МПСЗ или 2 контурное БСЗ по Травникову.
2. Блоу офф нужен обязательно.
3. Вал лучше Нуджин 10.50 для заднеприводных, для переднеприводных его аналог. (10.42 или как то так я не помю) на ниве подъем на впуск больше чем на выпуск, но если лавэ не позволяют — можно ниву.
4. Москвичовскую черепаху на карбюратор не ставить — она травит воздух изо всех щелей.
5. Пайпы только силикон и железо, резину рвет даже с блоу.

Надеюсь данный пост будет полезен тем, кто решит ставить компрессор на карбюратор!

Каждый владелец транспортного средства рано или поздно задумывается над тюнингом своего «железного коня». Кому же не хочется, чтобы его автомобиль был самым быстрым и маневренным? В принципе, именно о скорости пойдет речь в этой статье. Предлагаем вам узнать, что представляет собой компрессор на ВАЗ 2107 карбюратор, из каких частей он состоит и какие функции выполняет.

Обзор компрессора для карбюраторной «семерки»

Ниже мы проведем обзор компрессора для ВАЗ 2107 с карбюратором. За пример возьмем компрессор « пк-05d», поскольку это устройство является самым популярным среди владельцев «семерок». Показатель избыточного давления воздуха составляет 0.5 бар при оборотах двигателя 6 200. Сразу же стоит отметить, что монтаж данного устройства не подразумевает серьезное вмешательство в устройство мотора. А именно, владельцу ВАЗ 2107 с карбюратором не нужно будет переделывать поршневую группу.

Автомобиль ВАЗ 2107

Установить компрессор для карбюратора ВАЗ 2107 можно своими силами, без помощи мастеров. Разумеется, если вы имеете представление о том, как это нужно делать. Что касается преимуществ, то в последнее время в работу данных устройств внесено множество доработок, что позволяет им работать практически бесшумно. Если говорить о размерах, то модель « пк-05d » относительно небольшая по габаритам, но на автомобильном рынке присутствуют и более громоздкие конструкции.

По своей конструкции компрессор состоит из двух частей: самого центробежного устройства, а также высокооборотного мультипликатора. В процессе работы данное устройство не обслуживается, а сам привод осуществляется поликлиновым ремешком от коленвала мотора. Что касается внешнего вида, то мы его рассматривать не будет, поскольку он, как и габариты компрессора, зависит исключительно от производителя.

В таких механизмах высокооборотный мультипликатор собирается на специальных подшипниках. Их замену следует проводить не реже, чем каждые 50 тысяч км пробега. Сам крутящий момент передается при помощи специальных ремней, которые нужно менять с таким же интервалом, как и подшипники.

Компрессор на ВАЗ 2107 карбюратор

Для функционирования компрессора к нему не нужно подводить антифриз или моторное масло. Для монтажа изменять конструкцию мотора также не следует. Единственное, что нужно сделать — это заменить валы генератора, коленчатого шкива, а также водяного насоса для установки поликлинового ремешка. Как правило, для ВАЗ 2107 в таких случаях мастера используют ремень от Нивы Шевроле. После установки стандартного компрессора показатель мощности транспортного средства увеличится на 50%.

Для инжекторной «семерки»

Какими преимуществами обладает нагнетатель для ВАЗ 2107 с инжектором? Если сравнивать с системами турбонаддува, то компрессор для инжектора обладает многими плюсами. В частности, речь идет о следующих преимуществах:

  • компрессор для ВАЗ 2107 инжектор не позволяет двигателю перегреваться в ходе его эксплуатации;
  • компрессор транспортного средства увеличивает свою активность одновременно с увеличением оборотов двигателя;
  • при функционировании данного устройства не требуется внешнее вмешательство.

Компрессор на 2107 инжектор

Следует отметить, что последний пункт особенно актуален для отечественных транспортных средств, оборудованных инжектором. Это обусловлено сравнительно сложной конструкцией мотора. Собственно, как и любое другое устройство, компрессор может иметь и свои недостатки. В частности, речь идет о снижении коэффициента полезного действия мотора. Это обуславливается повышенным расходом мощности, которая вырабатывается при функционировании мотора.

Также немаловажным минусом является большой размер нагнетателя. Как правило, такие устройства весьма громоздкие, что вызывает определенные трудности с его монтажом. Также некоторые автовладельцы ВАЗ 2107 инжектор могут не оценить громкий звук, который издает нагнетатель в ходе эксплуатации. Кроме того, нужно добавить, что для нормального монтажа устройства в большинстве случаев необходимо докупать специальный привод. Собственно, если вы не владеете навыками установки нагнетателей, то у вас могут возникнуть определенные проблемы, в отличие от установки компрессора на карбюратор.

Турбокомпрессор для карбюраторной ВАЗ 2107

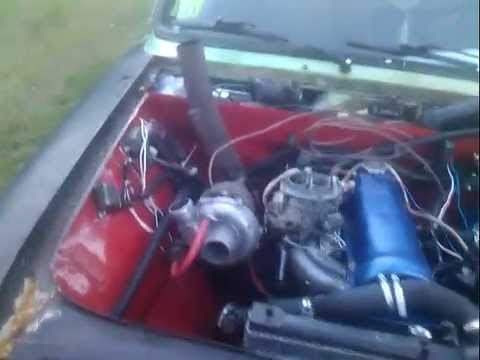

Установленная турбина на ВАЗ

Сам принцип работы турбокомпрессора состоит в нагнетании обработанного и сжатого кислорода в камеру сгорания. Это, в свою очередь, провоцирует образование большего количества горючей смеси, что позволяет увеличить мощность силового агрегата. Зачастую турбокомпрессор устанавливается между впускным коллектором и трубой. Газы, которые переработались, на выходе из камер сгорания способствуют вращению турбины, которая соединена с компрессором. Сам же компрессор отдает воздух в цилиндры мотора. Что касается непосредственно качества работы турбокомпрессора, то оно напрямую зависит от того, сколько было обработано топлива. Иными словами, чем быстрее едешь, тем больше расход бензина.

Что касается преимуществ:

  • турбокомпрессор для ВАЗ 2107 с карбюратором имеет сравнительно небольшой вес;
  • турбокомпрессор можно отрегулировать в зависимости от необходимости для любого мотора и для любого типа карбюратора;
  • турбокомпрессор вполне можно монтировать на уже оттюнингованный двигатель;
  • установка турбокомпрессора никак не повлияет на дальнейшую модернизацию транспортного средства;
  • устройство можно установить на мотор с любым объемом.

Турбина в разобранном виде

Также необходимо отметить, что на отечественном автомобильном рынке можно найти несколько типов турбокомпрессоров. Первый — турбина низкого давления. Она имеет более низкую цену, а ее монтаж можно осуществить без внесения каких-либо изменений в конструкцию машины. Это, в свою очередь, значительно экономит деньги.

Также можно приобрести компрессор высокого давления. Установка такого устройства подразумевает модернизацию основных узлов транспортного средства с карбюратором и требует больших финансовых вложений. Чтобы установить такой турбокомпрессор, потребуется переделать выхлопную систему, а также систему впрыска. Кроме того, нужно будет произвести тюнинг самого мотора. Но зато машина будет более спортивной, маневренной и динамичной.

Что лучше?

Ответ на этот вопрос может дать только сам владелец ВАЗ 2107. Более дешевым вариантом будет установка обычного компрессора. Это не займет много времени и финансовых средств.

Но если вы хотите, чтобы ваш автомобиль «летал», то вам нужно ставить турбину.

Как сказано выше, это более сложная процедура, при которой нужно будет менять некоторые узлы авто и вложить немало денег в такой тюнинг. Но зато результатом вы будете однозначно довольны.

Видео «Турбина или компрессор — что лучше?»

Что поставить на свой автомобиль — турбину или компрессор? Что лучше и какая между ними разница. Как обычно просто о сложном — смотрите на этом видео.

Рекомендуем к прочтению

Комментарии и отзывы

Расход топлива после установки компрессора 0.7 бар увеличился или уменьшился кто знает напишите на почту спасибо заранее.

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

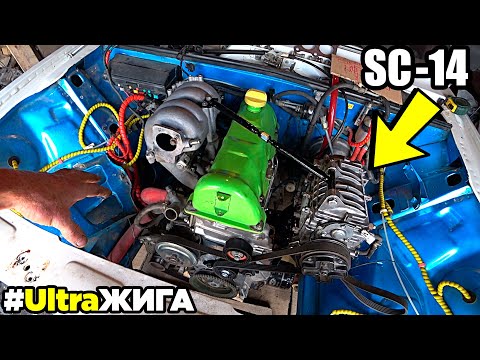

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

  • увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
  • в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
  • повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

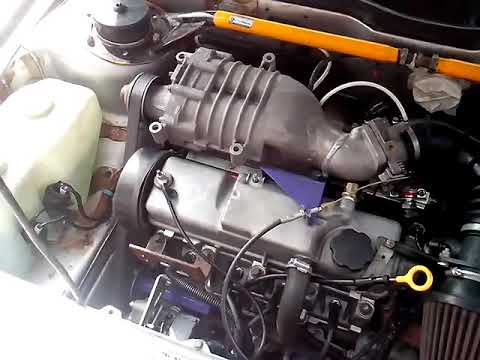

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое.
После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео
» alt=»»>
Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Установка турбины на двигатель с карбюратором — Auto-Self.ru

Устройство и обслуживание

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Как уже было сказано, существует два типа компрессоров:

  • Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
  • Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

  • регулировочный клапан, который поддерживает заданное давление;
  • перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
  • стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
  • воздушные патрубки;
  • масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

  1. Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т. д.). Главные трудности связаны с карбюратором.
  2. Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто. Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.
  3. За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания. Это достигается путем установки дополнительных прокладок под головку блока цилиндров.
  4. Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим. В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто,  а также от режимов его эксплуатации.

Рекомендуем также прочитать статью о том, как форсировать двигатель и что для этого нужно. Из этой статьи вы узнаете о различных способах увеличения мощности и форсирования силового агрегата.

Из самых главных преимуществ такой установки стоит выделить следующие:

  1. Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
  2. Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Поделитесь с друзьями в соц.сетях:


Можно ли на карбюраторный двигатель поставить турбину

Содержание

  • Установка турбины на двигатель с карбюратором
  • Правила установки наддува на карбюраторный ДВС
  • Стоит ли турбировать карбюраторный двигатель? — DRIVE2
  • Может ли турбина увеличить мощность карбюраторного двигателя – Автоцентр.ua
  • Немного теории
  • Сложности установки турбины на карбюраторный двигатель
  • Выводы

Установка турбины на двигатель с карбюратором

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры — охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Как уже было сказано, существует два типа компрессоров:

  • Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
  • Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

  • регулировочный клапан, который поддерживает заданное давление;
  • перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
  • стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
  • воздушные патрубки;
  • масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

  1. Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т. д.). Главные трудности связаны с карбюратором.
  2. Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.

  • За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания. Это достигается путем установки дополнительных прокладок под головку блока цилиндров.
  • Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим. В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.
  • Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

    Рекомендуем также прочитать статью о том, как форсировать двигатель и что для этого нужно. Из этой статьи вы узнаете о различных способах увеличения мощности и форсирования силового агрегата.

    Из самых главных преимуществ такой установки стоит выделить следующие:

    1. Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
    2. Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

    Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

    Рекомендуем также прочитать статью о том, как сделать впрыск воды в двигатель своими руками. Из этой статьи вы узнаете о том, для чего нужна и что дает система водного впрыска, а также как самому реализовать такой впрыск воды в мотор.

    Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

    Еще важно подобрать и правильно настроить турбину в соответствии с рабочим объемом самого силового агрегата. Как правило, процесс настройки является не менее трудоемким, чем монтаж.

    Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

    Правила установки наддува на карбюраторный ДВС

    1. Если давление наддува составляет более двух атмосфер, то требуется переход на более высокооктановый бензин (из-за существенного роста фактической степени сжатия). Но самодельный нагнетатель вряд ли сможет дать более двух атмосфер, так что достаточно обычной регулировки угла опережения зажигания, уменьшив его на необходимую величину. Если система зажигания снабжена вакуум-корректором угла ОЗ, то необходимо произвести его перенастройку в связи резким изменением давлений в карбюраторе.

    2. Если двигатель имеет спортивные (широкие) фазы газораспределения, то происходит существенный рост расхода топлива из-за выноса части смеси в выпускной коллектор. Так что на спортивные моторы наддув лучше не ставить, если, конечно, не планируется использовать эту машину в соревнованиях.

    3. Многие считают, что наддувной двигатель — псих, не умеющий ехать на малых оборотах. На деле же максимальные обороты почти не растут, так как они определяются не столько количеством сгоревшей смеси, сколько массой поршней, шатунов, качеством исполнения впускных и выпускных трактов. Происходит весьма большое увеличение тяги, приёмистости, скорости раскрутки до максимальных оборотов, но роста последних почти не наблюдается. 4. Если после установки наддува двигатель будет эксплуатироваться в таких же режимах, что и до установки, то увеличения расхода топлива не произойдёт. Наоборот, будет достигнута некоторая экономия за счёт существенного сокращения времени разгона, преодоления подъёмов, возможности двигаться на более высокой передаче.

    5. Нагнетатели весьма чувствительны к препятствиям потоку воздуха, поэтому крайне желательно произвести полировку впускного коллектора, большого диффузора карбюратора и др. деталей до зеркального блеска (сначала обточив стенки до ровной поверхности, а затем отполировав). Если полировка недоступна, то надо позаботиться об отсутствии поперечных задиров, которые будут завихрять поток. Недопустимо использовать для соединения нагнетателя с карбюратором гофрированные шланги — лучше всего использовать гладкие пластиковые трубы (например, канализационные) с плавными изгибами. Желательно увеличить площадь фильтрации воздушного фильтра (если фильтр поролоновый с масляной пропиткой или, не дай Бог, инерционный, то его желательно заменить на бумажный — нагнетатель не любит разрежения в фильтре и тем более мусора, которого инерционные фильтры на малых скоростях пропускают кучу). Перед бумажным фильтром желательно установить предочиститель из многослойной марли (НЕ ТКАНИ), пропитав его маслом.

    6. Так как после установки нагнетателя будет сгорать больше смеси, то возрастает риск доискрового (калильного) зажигания. Во избежание этого надо вкрутить хорошие свечи, например А23. Для более полного сжигания смеси желательно увеличить энергию искры, что достигается применением коммутаторов. Желательно также применять высоковольтные провода с распределённым сопротивлением (то есть без резисторов)- TESLA и др.

    7. Для обеспечения достаточно богатой смеси надо НЕМНОГО увеличить диаметр топливных жиклёров, а в целях обеспечения чистоты воздуха надо загерметизировать карбюратор. В качестве уплотнителя для осей и тяг можно использовать толстые шерстяные нитки, пропитанные маслом. Для этого надо рассверлить на ¼ глубины канал, увеличив диаметр рассверленной части на 2-3 мм и уложить туда нитку. Затем это всё закрывается прокладкой для удержания нитки от осевого перемещения. Все отверстия для забора воздуха из окружающего пространства (мимо воздушного фильтра — винт качества смеси и пр. ) необходимо снабдить фильтрами.

    8. Колесо компрессора должно иметь достаточный размер и обороты. Например, для двигателей объёмом в 1-2 литра можно применять пылесосные агрегаты АП-600, обеспечивая их вращение с частотой, в 1,5-2 раза больше оборотов коленвала. Впрочем, для каждого сочетания «мотор-вентилятор» передаточное соотношение надо подбирать индивидуально, контролируя давление наддува, чтобы во всех режимах оно лежало в пределах 1,3-2 атм.

    9. Если передаточное соотношение привода компрессора будет больше 2,5, то уже целесообразно применение интеркулера — промежуточного охладителя наддувочного воздуха. Дело в том, что на таких оборотах (15-20 тысяч, в зависимости от оборотов коленвала) воздух уже начинает нагреваться от трения о лопатки. В результате он расширяется и массовое наполнение цилиндров падает. Интеркулер (очень похож на обычный сотовый радиатор для охлаждающей жидкости, только каналы, естественно, пошире и изгибы поплавнее) ставится после компрессора и охлаждает нагретый воздух, что, кстати, благоприятно сказывается и на температуре самого двигателя, особенно поршней, которым при установке турбины достаётся по первое число. Впрочем, никто не осудит за установку интеркулера на любой наддувный двигатель — массовое наполнение цилиндров вырастет на 10-20%, в зависимости от температуры забортного воздуха — чем она выше, тем больше толку будет от «кулера». Только не вздумайте ставить охладитель на безнаддувный двигатель, массовое наполнение ощутимо упадет, так как интеркулер обладает приличным сопротивлением потоку.

    10. Вопрос: где взять этот промежуточный охладитель? Конечно, на обычном развале эту штуку не найти, так как интеркулеры применяются в основном на турбодизелях — как грузовых, так и легковых, так что придётся его заказывать. Из отечественных автомобилей охладители имеют КамАЗ-6460, «Волги» и «Газели» с дизелем Steyr ГАЗ-5601 и… Пожалуй, из доступных вариантов всё. Впрочем, можно изготовить интеркулер самому, из оцинкованной стали, или, что ещё лучше, меди толщиной 0,5-2 мм, и труб — хоть водопроводных. Только этот процесс весьма трудоёмкий, так как требуется хороший тепловой контакт между каналами и рёбрами, что потребует хорошей пайки с использованием кислоты. Главные условия — каналов должно быть побольше, они должны быть поуже и суммарная площадь сечения каналов должна быть минимум в 1,5 раза больше сечения впускной трубы. Это необходимо для того, чтобы воздух в каналах тёк медленнее и чтобы площадь его соприкосновения со стенкой канала была больше для лучшего охлаждения. Например, при внутреннем диаметре впускной трубы 50 мм требуется интеркулер с 4 каналами, каждый диаметром около 30 мм. Вычислить необходимый диаметр каналов можно через формулу площади круга: площадь=3,14*радиус в квадрате. Переход впускной трубы в каналы должен быть максимально плавным — лучше всего сформировать разветвители из стеклоткани, пропитанной эпоксидкой. Ступеньки в каналах тоже ощутимо завихряют и подтормаживают поток, так что их нужно промазать герметиком. Нужно обеспечить хорошую продувку рёбер охладителя, иначе толку от него будет мало — лучше всего выделить ему воздухозаборник. На мотоциклах лучше всего расположить его перед двигателем, обеспечив ему хорошую продувку и защиту от грязи, чего можно достигнуть при помощи дефлекторов и воздуховодов из листового металла или той же стеклоткани, пропитанной эпоксидкой.

    11. Теперь о устройстве самого нагнетателя. Лучше всего, если он будет центробежного типа — «улитка», но возможен и вентиляторный — с отводом воздуха параллельно оси. Крыльчатка должна вращаться на шарикоподшипниках — роликовые, игольчатые и тем более скольжения недопустимы из-за больших частот вращения. Для смазки желательно применять хладоновое (фреоновое) масло, например ХФ-12-18. Использовать для смазки масло из моторной системы смазки нежелательно, так как оно имеет достаточно высокую температуру. Масло должно иметь вязкость 5-10W. Уплотнить подшипники надо резиновыми самоподжимными сальниками, чтобы вал компрессора проворачивался от руки с усилием. После небольшой приработки на двигателе вал будет проворачиваться с инерцией. Само колесо нагнетателя необходимо тщательно отбалансировать — на таких оборотах разницы всего в один грамм будет достаточно для убийственных вибраций. Для регулировки натяжения приводного ремня лучше всго закрепить корпус нагнетателя на оси и длинных шпильках. Материал лопастей нужно подбирать такой, чтобы они не погнулись при резкой раскрутке (до 5000 об/мин/сек, что возможно при подгазовках на нейтральной передаче) и их не разорвало на высоких оборотах (до 25000 об/мин, что также реально, особенно на мотоциклах). В общем, на лопастях надо сделать рёбра жёсткости, но небольшого размера и такие, чтобы они не сильно завихряли поток воздуха. В общем, колесо должно быть максимально лёгким, прочным и гнать воздух в одном основном направлении, так что желательно его изготавливать в хорошей мастерской.

    Дата публикации: 06.09.2007

    Стоит ли турбировать карбюраторный двигатель? — DRIVE2

    Сначала ответим на последний вопрос. Система турбонаддува повышает мощность мотора за счет подачи в цилиндры большего количества как воздуха, так и топлива. При сгорании большего объема топливо-воздушной смеси выделяется больше энергии, поэтому в цилиндрах выше давление газа, и он сильнее давит на поршень. Вот и весь секрет.

    Турбонаддув прочно прижился в двигателях с впрыском топлива, как бензиновых, так и дизельных. Прочного союза турбонаддува с карбюраторным мотором не получилось по причине проблем с организацией воздухопотоков, которые обеспечивают поступление топлива из жиклеров во впускной коллектор. Теоретически турбонаддув можно установить и на двигатель с карбюраторной системой питания, но на практике возникает очень много трудностей.

    Во-первых, чтобы избежать переобеднения топливо-воздушной смеси, придется установить новые топливные жиклеры повышенной производительности (с отверстием увеличенного диаметра). Не так просто подобрать жиклеры разных систем карбюратора, чтобы двигатель нормально работал на всех режимах.

    Во-вторых, давление наддува на разных оборотах должно быть разным, иначе из-за переизбытка воздуха во впускном коллекторе существенно замедлится поток воздуха, проходящего через диффузоры, что может привести к уменьшению или даже прекращению подачи топлива.

    В заводских турбированных карбюраторных двигателях, которые выпускались в малом количестве и очень давно, карбюратор изначально рассчитан на работу с турбиной. Обычные карбюраторы для безнаддувных моторов не подготовлены к работе в паре с турбиной.

    В-третьих, степень сжатия турбированных двигателей меньше, чем у атмосферных, – например, не 10-11, а 8,8-9,5. Благодаря этому уменьшено до безопасных величин давление в цилиндрах на такте сжатия и снижена вероятность детонационного сгорания топлива. Поэтому при данной реконструкции желательно уменьшить и степень сжатия – увеличить объем камеры сгорания, установив под головку блока дополнительную прокладку.

    Существует и ряд других минусов, из-за которых эксплуатация карбюраторного двигателя с «неродной» турбиной будет доставлять массу проблем. Да и ресурс мотора может заметно снизиться.

    Может ли турбина увеличить мощность карбюраторного двигателя – Автоцентр.ua

    Если установить на карбюраторный двигатель турбину (давление наддува около 1 бара), в карбюратор поступит больше воздуха, что приведет к резкому обеднению топливо-воздушной смеси, а это повлечет за собой снижение мощности мотора. За счет чего тогда турбина увеличивает мощность двигателя?

    Если установить на карбюраторный двигатель турбину (давление наддува около 1 бара), в карбюратор поступит больше воздуха, что приведет к резкому обеднению топливо-воздушной смеси, а это повлечет за собой снижение мощности мотора. За счет чего тогда турбина увеличивает мощность двигателя?

    И. И. Турани, Берегово

    Сначала ответим на последний вопрос. Система турбонаддува повышает мощность мотора за счет подачи в цилиндры большего количества как воздуха, так и топлива. При сгорании большего объема топливо-воздушной смеси выделяется больше энергии, поэтому в цилиндрах выше давление газа, и он сильнее давит на поршень. Вот и весь секрет.

    Турбонаддув прочно прижился в двигателях с впрыском топлива, как бензиновых, так и дизельных. Прочного союза турбонаддува с карбюраторным мотором не получилось по причине проблем с организацией воздухопотоков, которые обеспечивают поступление топлива из жиклеров во впускной коллектор. Теоретически турбонаддув можно установить и на двигатель с карбюраторной системой питания, но на практике возникает очень много трудностей. Во-первых, чтобы избежать переобеднения топливо-воздушной смеси, придется установить новые топливные жиклеры повышенной производительности (с отверстием увеличенного диаметра). Не так просто подобрать жиклеры разных систем карбюратора, чтобы двигатель нормально работал на всех режимах.

    Во-вторых, давление наддува на разных оборотах должно быть разным, иначе из-за переизбытка воздуха во впускном коллекторе существенно замедлится поток воздуха, проходящего через диффузоры, что может привести к уменьшению или даже прекращению подачи топлива.

    В заводских турбированных карбюраторных двигателях, которые выпускались в малом количестве и очень давно, карбюратор изначально рассчитан на работу с турбиной. Обычные карбюраторы для безнаддувных моторов не подготовлены к работе в паре с турбиной.

    В-третьих, степень сжатия турбированных двигателей меньше, чем у атмосферных, – например, не 10-11, а 8,8-9,5. Благодаря этому уменьшено до безопасных величин давление в цилиндрах на такте сжатия и снижена вероятность детонационного сгорания топлива. Поэтому при данной реконструкции желательно уменьшить и степень сжатия – увеличить объем камеры сгорания, установив под головку блока дополнительную прокладку.

    Существует и ряд других минусов, из-за которых эксплуатация карбюраторного двигателя с «неродной» турбиной будет доставлять массу проблем. Да и ресурс мотора может заметно снизиться.

    Подготовили Юрий Дацык, Игорь Широкун Фото из архива редакции

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Всех приветствую! Чтобы развеять ваши сомнения о утсановки карбюратора и турбины нашел пару статеек кому интересно. На основе этого и будет турбо!

    Тоисть: После публикации в № 134 «КиЯ» статьи «Что может турбонаддув» автор получил множество писем самого разного содержания: это и технические вопросы, и просьбы помочь установить турбокомпрессор (ТКР) на катере или автомобиле, вопросы по приобретению ТКР и т. д. Эти письма в определенной степени стимулировали экспериментальную работу по оборудованию турбонаддувом двигателя «ВАЗ-2103», установленного на автомобиле «Жигули-2107». Этот автомобиль был предоставлен нашей творческой группе днепропетровским центром научно-технического творчества «Импульс». Думаем, что результаты нашей работы представят интерес и для водномоторников, поскольку на подавляющем большинстве быстроходных катеров спортивных и прогулочных используются серийные автомобильные двигатели. Напомним, что двигатель «ВАЗ-2103» имеет рабочий объем 1458 см и развивает номинальную мощность 77 л.с. при 5600 об мин. Главную цель, которую мы перёд собой ставили, показать возможность увеличения максимальной мощности серийного карбюраторного автомобильного двигателя с помощью турбонаддува на 1520% без снижения надежности двигателя и изменения серийности основных узлов и деталей. Одновременно предполагалось оценить эффект снижения удельного расхода топлива.
    Для проведения работ был выбран самый малый из серийно выпускаемых в СССР по ГОСТ 965866 турбокомпрессор ТКР-7 с радиальной центростремительной турбиной, диаметром рабочих колес 74 мм, степенью повышения давления Пк=1,6, расходом воздуха 0,4 кг/с.
    Столь значительное повышение давления горючей смеси на впуске в данном случае излишне и могло бы привести к преждевременному выходу из строя двигателя прогоранию поршней, обгоранию выпускных клапанов и т.п. Поэтому решено было ограничить степень повышения давления величиной порядка 1,2, что обеспечило увеличение мощности двигателя на 15 20 %. С этой целью был уменьшен подвод отработавших газов в турбокомпрессором

    Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

    Читайте в этой статье

    Немного теории

    Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

    Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

    Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

    Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

    Как уже было сказано, существует два типа компрессоров:

    • Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
    • Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

    Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

    • регулировочный клапан, который поддерживает заданное давление;
    • перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
    • стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
    • воздушные патрубки;
    • масляные патрубки (служат для смазывания и охлаждения турбины).

    Сложности установки турбины на карбюраторный двигатель

    1. Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
    2. Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

    Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

    Из самых главных преимуществ такой установки стоит выделить следующие:

    1. Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
    2. Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

    Выводы

    Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

    Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

    Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

    Доработка и модернизация карбюратора. Основные недостатки системы карбюраторного впрыска и способы их устранения, настройка. Тюнинг впускного коллектора.

    Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

    Выбор механического нагнетателя или турбокомпрессора. Конструкция, основные преимущества и недостатки решений, установка на атмосферный тюнинговый мотор.

    Форсирование двигателя. Плюсы и минусы доработки мотора без турбины. Главные способы форсирования: тюнинг ГБЦ, коленвал, степень сжатия, впуск и выпуск.

    Что означает понятие «свап двигателя». Для чего делается свап мотора, что нужно знать перед началом таких доработок, преимущества и недостатки свапа ДВС.

    Тюнинг топливной системы атмосферного и турбо двигателя. Производительность и энергопотребление бензонасоса, выбор топливных форсунок, регуляторы давления.

    Карбюратор Everest подходит для воздушного компрессора Campbell Hausfeld с Honda GX390 13HP | США

    Стоимость доставки рассчитывается при оформлении заказа

    Заголовок: Заголовок по умолчанию Заголовок по умолчанию

    Заголовок по умолчанию — $ 22,95

    Количество

    Быстрая доставка

    Принадлежит США

    Заказ онлайн

    или по телефону

    Описание

    Варианты доставки

    Характеристики крутящего момента и информация

    Дополнительная информация

    Подходит для воздушных компрессоров Campbell Hausfeld с:
    Двигатели Honda GX390
    Включает:
    1X Карбюратор
    3X Прокладки

    Все заказы отправляются в течение 1 рабочего дня после покупки. Мы используем несколько перевозчиков, чтобы обеспечить вам самую быструю доставку по лучшим ценам!

    Если вам нужна дополнительная информация о нашей политике доставки, пожалуйста, обратитесь к нашей странице политики доставки для получения дополнительной информации.

    Технические характеристики двигателя
    Модель GX390K1
    Тип 4-тактный, OHV, одноцилиндровый, с наклоном 25°
    Рабочий объем 389 см 3 (23,7 куб. дюймов)
    Макс. мощность 13,0 л.с. (10,0 кВт) при 3600 об/мин
    Макс. крутящий момент (кривошипный ВОМ) 27 Нм (2,7 кг·м, 20,0 фут·фунт) при 2 500 об/мин
    Карбюратор Горизонтального типа, дисковый затвор
    Система охлаждения С принудительной подачей воздуха
    Система зажигания Транзисторное зажигание от магнето
    Система смазки Принудительный всплеск
    Система запуска Возвратный двигатель и стартер
    Система остановки Масса первичной цепи зажигания
    Использованное топливо Неэтилированный бензин (октановое число 86 или выше)
    Расход топлива 6,5 литров (1,72 галлона США, 1,43 британского галлона)/ч
    Вращение карданного вала Против часовой стрелки (со стороны карданного вала)
    Honda GX390K1 (тип S)
    Длина, мм (дюйм) 380 (15,0)
    Ширина, мм (дюймы) 450 (17,7)
    Высота, мм (дюйм) 443 (17,4)
    Сухой вес, кг (фунт) 31,0
    (68,3)
    Рабочая
    Масса, кг (фунт)
    37,0
    (81,6)
    Блок цилиндров
    Степень сжатия: 8,0:1
    Диаметр x Ход 88 х 64 мм (3,5 х 2,5 дюйма)
    Внутренний диаметр втулки 88 000 мм (3,465 дюйма)
    Наружный диаметр юбки поршня 87,985 мм (3,4640 мм)
    Количество поршневых колец (компрессионное/масляное): 2 / 1
    Боковой зазор кольца Топ/сек 0,030–0,060 (0,0012–0,0024)
    Зазор торца кольца Верх 0,20–0,40 мм (0,01–0,02 дюйма)
    Второй 0,20–0,40 мм (0,01–0,02 дюйма)
    Масло (боковая направляющая) 0,20–0,70 мм (0,01–0,03 дюйма)
    Ширина кольца Верх 2,0 мм (0,08 дюйма)
    Второй 2,0 мм (0,08 дюйма)
    Внутренний диаметр малого конца шатуна 20,005 мм (0,7876 дюйма)
    Шатун большой конец I. D. 36,025 мм (1,4183 дюйма)
    Внешний диаметр коленчатого вала 35,985 мм (1,4167 дюйма)
    Головка блока цилиндров
    Коробление (предел) 0,10 мм (0,004 дюйма)
    Расположение клапанов: ОХВ
    Клапаны: 2
    Внешний диаметр штока (стандарт): ВПУСК 6,590 мм (0,2594 дюйма)
    ВЫПУСК 6,550 мм (0,2579 дюйма)
    Внутренний диаметр направляющей: ВПУСК/ВЫПУСК 6,60 мм (0,6260 дюйма)
    Высота кулачка: ВПУСК 32,40–32,80 мм (1,276–1,291 дюйма)
    ВЫПУСК 31,89–32,29 мм (1,256–1,271 дюйма)
    Внешний диаметр распределительного вала: 15,984 мм (0,6293 дюйма)
    Спецификации момента затяжки
    Болт шатуна (специальный M8x1,25) 14 Нм; 1,4 кг·м; 10 фут·фунт
    Болт с цилиндрической головкой (M10x1,25) 35 Нм; 3,5 кг·м; 25 фут·фунт
    Гайка маховика (M16x1,5 Special) 115 Нм; 11,5 кг·м; 83 фут·фунт
    Стопорная гайка оси коромысла (M6x0,5) 10 Нм; 1,0 кг·м; 7 фут·фунт
    Болт шарнира коромысла (специальный M8x1,25) 24 Н·м; 2,4 кг·м; 17 фут·фунт
    Болт крышки картера (M8x1,25) 24 Н·м; 2,4 кг·м; 17 фут·фунт
    Соединительная гайка датчика уровня масла (M10x1,25) 10 Нм; 1,0 кг·м; 7 фут·фунт
    Гайка крепления топливного фильтра (M10x1,25) 2 Н·м; 0,2 кг·м; 1,4 фут·фунт
    Гайка крепления глушителя (M8x1,25) 24 Н·м; 2,4 кг·м; 17 фут·фунт
    Барашковая гайка воздухоочистителя (M6x1,0) 9 Нм; 0,9 кг·м; 6,5 фут·фунт
    Болт слива масла (M12x1,5) 23 Н·м; 2,3 кг·м; 17 фут·фунт
    Болт топливного бака (M8x1,25) 24 Н·м; 2,4 кг·м; 17 фут·фунт
    Гайка крепления воздухоочистителя (M6x1,0) 10 Нм; 1,0 кг·м; 7 фут·фунт
    Чашка топливного фильтра (M24x1,0) 4 Н·м; 0,4 кг·м; 2,9 фут·фунт
    Стандартные значения крутящего момента
    Болт, гайка (5 мм) 5,5 Н·м; 0,55 кг·м; 4,0 фут·фунт
    Болт, гайка (6 мм) 10 Нм; 1,0 кг·м; 7 фут·фунт
    Болт, гайка (8 мм) 24 Н·м; 2,4 кг·м; 17 фут·фунт
    Болт, гайка (10 мм) 37,5 Н·м; 3,75 кг·м; 27 фут·фунт
    Болт, гайка (12 мм) 55 Нм; 5,5 кг·м; 40 фут·фунт
    Двигатель
    Максимальная скорость 3850 ± 150 об/мин
    Холостой ход 1400 ± 150 об/мин
    Цилиндр сжатия 6,0–8,5 кг/см 2 (85–121 фунт/кв. дюйм, 0,59– 0,83 МПа) при 600 об/мин
    Клапанный зазор
    Впускной клапан 0,15 ± 0,02 (0,006 ± 0,001)
    Выпускной клапан 0,20 ± 0,02 (0,008 ± 0,001)
    Карбюратор
    Главный жиклер Камера карбюратора с внешней вентиляцией: #105
    Камера карбюратора с внутренней вентиляцией: #115
    Высота поплавка 13,2 мм (0,52 дюйма)
    Отверстие для пилотного винта Камера карбюратора с внешней вентиляцией: 2-1/2
    Камера карбюратора с внутренней вентиляцией: 3
    Масляная система
    Тип масла Honda, 4-тактный или аналогичный (SE или новее)
    Рекомендуемое масло SAE 10W-30
    Объем масла 1,1 л (1,16 галлона США, 0,97 литр кварты)
    Система зажигания
    Момент зажигания B. T.D.C. 25° (фиксированный)
    Свеча зажигания NGK: BP6ES, BPR6ES
    DENSO: W20EP-U, W20EPR-U
    Зазор свечи зажигания 0,7–0,8 мм (0,028–0,031 дюйма)
    Воздушный зазор 0,2–0,6 мм (0,01–0,02 дюйма)
    Стартер
    Длина щетки Предел 7,0 мм (0,28 дюйма): 3,5 мм (0,14 дюйма)
    Глубина слюды Предел 1,0 мм (0,04 дюйма): 0,2 (0,01)

    Все модели Honda — характеристики крутящего момента и технические паспорта

    Генераторные установки Arrow и двухступенчатые компрессорные установки VRC

    Мы являемся дистрибьютором

    Arrow Engine Company с 1977 года.

    Arrow производит широкий ассортимент запасных частей и аксессуаров для двигателей.

    Они также являются производителями тихоходных двигателей на природном газе , четырех- и шестицилиндровых двигателей, генераторных установок и компрессоров природного газа для нефтегазовой промышленности и других промышленных рынков.

    Веб-сайт компании Arrow Engine для получения конкретной информации по следующим вопросам:

    • Одно- и двухцилиндровые двигатели, работающие на природном газе: от 2 до 78 л.с.
    • Многоцилиндровые двигатели, работающие на природном газе: от 17 до 236 л.с. при 1800 об/мин
    • Генераторные установки: природный газ и дизель от 5 до 200 кВт
    • Химические насосы – солнечные, электрические, воздушные/газовые – плунжерная конструкция
    • Компрессоры – поршневые для природного газа, от 5 до 500 л.с., 3600 фунтов на кв. дюйм и 4 млн стандартных стандартных футов в сутки
      • Рабочий лист исследования сжатия

    ЗАПАСНЫЕ ЧАСТИ:

    • Стрелка
    • Waukesha Intermediate®
    • Ваукеша VGF®
    • Для получения помощи по запасным частям от следующих производителей, пожалуйста, свяжитесь с нами:
      • Ajax® : EA-22, EA-30, E-30, E-42, DP-60/70/80/115/160/230
      • Caterpillar® : G3304/06, G3406/08/12, G3508/12/16/20, G379, G398/99, G353
      • Камминс® : Г855, ГТА12, Г8. 3Г, Г5.9, Л10240/280
      • Фэрбенкс® : ZC-118/208/346/503/739
      • Gemini® : Детали компрессоров G26, G40, M-Series
      • Waukesha VHP® : P9390, F3521, L7042, L5790
      • Витте : B12, E15/20, F32, F412, WD-14/98
      • Белый Superior® : 6G-825, 8G-825, 12G-825, 16G-825
      • Ariel® : Детали компрессора

    Низкоскоростной двигатель на природном газе (новинка)

    • Серия VR Природный газ, пропан, 17–215 л.с. (постоянная)
    • Четырехтактные газовые двигатели серии C мощностью 75 л.с.
    • Двухтактные газовые двигатели серии

    • L мощностью 65–155 л.с.

    Двигатели серии VRG

    • Доступны самые популярные системы зажигания
    • Возможность работы на большинстве видов топлива с искровым зажиганием
    • Бензиновый карбюратор или регулятор потребности в газообразном топливе
    • Более 40 лет работы на природном и попутном газе
    • Промежуточное охлаждение на VRG330TA

    VRG 220 — Обзор технических характеристик

    Модель с искровым зажиганием Пиковый прерывистый крутящий момент при об/мин Тормозная мощность при указанной скорости (S. A.E.)
      футо-фунтов. Н-М 900 1000 1200 1400 1600 1800 2000 2200
    VRG220 Природный газ 148 @ 1600 201 @ 1600 19 17 24 22 31 28 39 35 45 41 50 45 55 50 59 53
    VRG220, HD5 Пропан 191 @ 1400 259 @ 1400 29 26 33 30 43 39 51 46 56 51 61 55 66 60 71 64
    VRG220 Бензин 179 @ 1600 239 @ 1600 25 21 30 25 39 34 48 41 54 49 61 55 68 62 73 67

    VRG330, VRG330TA — сводка технических характеристик

    Модель с искровым зажиганием Пиковый прерывистый крутящий момент при 9 об/мин0929

    Тормозная мощность при указанной скорости (S. A.E.)
      футо-фунтов. Н-М 900 1000 1200 1400 1600 1800 2000 2200
    VRG330 Природный газ 220 @ 1600 298 @ 1600 29 26 36 33 47 42 58 52 67 60 75 68 82 74 89 80
    VRG330, HD5 Пропан 285 @ 1400 360 @ 1400 43 39 50 45 64 58 76 69 85 75 95 85 105 95 110 100
    VRG330, Бензин 268 @ 1400 360 @ 1400 35 30 44 37 60 50 75 65 85 75 95 85 105 95 110 100
            50 47 68 63 89 82 97 92 106 100 110* 118*

    Отличительные особенности

    • Вертикальный регулируемый кронштейн вентилятора
    • шкив коленчатого вала с 4 канавками; 2-х канавочный вентилятор; 1 желобковый водяной насос; 4-я канавка вспомогательная
    • Маховик — SAE №. 3 с зубчатым венцом и номером SAE. 3 корпус
    • Подъемные проушины – передние и задние
    • Система смазки полного давления с полнопоточным масляным фильтром
    • Выпускной коллектор с верхним или задним выходом
    • 10% регулируемая скорость механическим регулятором – доступны другие варианты регулятора
    • Усиленные картеры с глубокой юбкой
    • Коленчатые валы из кованой стали, динамически сбалансированные, с противовесом и закаленными шейками
    • Шатуны из кованой стали
    • Семь коренных подшипников
    • Сменные прецизионные коренные и шатунные подшипники
    • Головки цилиндров с верхним расположением клапанов со сменными

    Другие выдающиеся особенности

    Проконсультируйтесь с заводом по вашим требованиям
    Вычет тормозной мощности в зависимости от высоты над уровнем моря и температуры

    Высота над уровнем моря:

    Двигатели

    NA — вычтите 3% за каждые 1000 футов (305 м) свыше 1500 футов (457 м) (непрерывный режим) или более 500 футов (152 м) (прерывистый режим).
    Температура:
    Вычитать 1% за каждые 10°F. (6°C) выше 100°F (38°C) (непрерывный режим) или выше 85°F. (прерывистая работа).
    VRG330TA:
    Вычтите 1% за каждые 10°F. (5,5°C) выше 100°F. (38°C) (непрерывный режим), 1% на 10°F. (5,5°C) выше 85°F. (29°С). (прерывистая работа).
    Прерывистый рейтинг (I):
    Наибольшая нагрузка и скорость, которые могут быть применены в определенных условиях переменной нагрузки и/или скорости.
    Непрерывный рейтинг (C):
    Нагрузка и скорость, которые могут применяться без перерыва, за исключением обычного обслуживания.

    Все значения скорректированы на высоту 500 футов (152 м), 29,38 дюйма (746 мм) ртутного столба. и температура 85°F (29°С). Рейтинги природного газа основаны на использовании газа LHV мощностью 900 БТЕ (33,5 Дж/см3). Рейтинги пропана HD-5 основаны на использовании топлива LHV 2335 BTU (87 Дж/см3).

    «Спроектированные» Arrow усовершенствования

    Усовершенствования двигателей VRG220/VRG330 после того, как Arrow приобрела линию в ноябре 1993 г., включают:

    • 3 Вкладыш уплотнительного кольца
    • Конические кулачки распределительного вала
    • Картер с измененной зоной уплотнения гильзы и измененным каналом охлаждающей жидкости
    • Более жесткий, прочный задний фиксатор уплотнения коленчатого вала
    • Более мощная ведущая шестерня магнето
    • Материалы и процессы литья головок цилиндров
    • Регулятор, воздухоочиститель и контрольно-измерительные приборы
    • Высокоэффективный, прочный радиатор
    • Самодеаэрирующаяся система охлаждения
    • Генераторные установки до 65 кВт
    • Конфигурация степени сжатия 10:1
    • TA (с турбонаддувом/доохлаждением) версия
    • Высокотемпературные предохранители для контроля состояния охлаждающей жидкости
    • Новая конструкция направляющих клапанов и направляющих уплотнений

    Четырехтактные двигатели серии C

    Таблица технических характеристик двигателей

    Преимущества

    Непрерывный режим работы

    Двигатели Arrow предназначены для непрерывной работы 24 часа в сутки, день за днем. Надежная производительность, когда вам это нужно. Конструкция Arrow для тяжелых условий эксплуатации оснащена тяжелым маховиком, регулятором скорости и полнопоточной системой смазки под давлением для обеспечения непрерывной работы.

    Oilfield Tough

    Более 75 000 двигателей Arrow приводят в действие домкраты-качалки на нефтяных месторождениях от замерзшей тундры Канады до гор Южной Америки; от пустынь Ближнего Востока до джунглей Индонезии. Многие оригинальные двигатели, построенные в 1940-х годах, до сих пор работают. Жесткий означает, что они работают усерднее и дольше.

    Газовое топливо

    Двигатели Arrow работают на различных газах с низким содержанием БТЕ; природный газ, попутный газ, метан, бутан или пропан. Будь то в отдаленных джунглях или в цивилизации, местное газовое топливо часто стоит намного дешевле, чем жидкое топливо или электроэнергия. Одноцилиндровые двигатели Arrow также могут быть оснащены топливным насосом и работать на бензине.

    Экономичная эксплуатация

    Исследования, проведенные в США, показали, что эксплуатационные расходы на двигатели Arrow могут составлять до половины стоимости эквивалентных электродвигателей HP. Поскольку каждый район отличается, вы должны сравнить затраты в вашем регионе.

    Простота обслуживания

    Двигатели Arrow предназначены для простого и быстрого обслуживания в полевых условиях. Уровень масла можно проверить и отрегулировать при работающем двигателе. Легкий доступ позволяет заменять поршневые кольца и мокрые гильзы цилиндров* в полевых условиях; и детали Arrow взаимозаменяемы с первой модели. Твердотельные системы зажигания Ignition-Starfire являются стандартными для одноцилиндровых двигателей и дополнительными для двухцилиндровых двигателей. В качестве опций также доступны высоковольтные или полупроводниковые магнето или системы зажигания Altronic.

    «Спроектированные» усовершенствования Arrow

    Усовершенствования двигателей большой мощности серии C с мая 1977 г. (большинство из них можно модернизировать до более ранних моделей с использованием текущих комплектов):

    • Сборная плита из толстой стали
    • Полнопоточная масляная система с навинчиваемым фильтром
    • Крепежный штифт для Arrow 990
    • Переносной стартер добавлен к монтажной плате
    • Шестерни коленчатого вала из бронзы для моделей с C-46 по C-106
    • Маслозаливная горловина Arrow добавлена ​​в двигатель (АСП-1)
    • Заглушки вала коромысел с модифицированным уплотнительным кольцом
    • Надежные маслопроводы в оплетке из нержавеющей стали
    • Наконечники шаровых тяг входят в стандартную комплектацию всех моделей двигателей Arrow
    • Наливной патрубок из нержавеющей стали входит в стандартную комплектацию (ASP-3A)
    • Антивибрационные кожухи радиаторов с поперечными связями
    • Стандартный глушитель для двигателей C-серии
    • Добавлены подъемные проушины для облегчения работы с двигателем
    • Новое увеличение мощности двигателя с переходом на карбюраторы Impco 100 и 200
    • Все двигатели Arrow имеют либо электрический 12-вольтовый пусковой механизм с зубчатым венцом, либо системы запуска с воздушно-газовой продувкой
    • Добавлена ​​приборная панель с выключателем стартера, розеткой для пушки, манометром давления масла и выключателем
    • Головки цилиндров модифицированы для установки карбюраторов Impco без использования переходника с поперечным фланцем
    • Улучшенное крепление стартера с зубчатым венцом на новом маховике (отсутствие отдельного держателя зубчатого венца)
    • Добавлена ​​ступица QD к маховику для безопасности при демонтаже
    • Новейшие трохоидальные масляные насосы стандарт
    • Перепускной клапан давления масла в сборе масляного насоса
    • Доступен дополнительный сменный масляный фильтр
    • Жгут проводов используется для защиты от погодных опасностей
    • Доступна дополнительная крышка для электростартера Arrow (предотвращает повреждение стартера водой)
    • Зажигание Starfire входит в стандартную комплектацию (C. D.I. для длительного срока службы) и работает под дождем
    • Модернизированная система сапуна для улучшения вентиляции картера и снижения выбросов паров картера в атмосферу (244BC)
    • Напорные конденсационные радиаторы без пайки со стальными верхними баками, нижними коллекторами и сменными
    • Сердечники входят в стандартную комплектацию моделей C-46–C-106 — опционально для моделей C-255

    Двигатели серии A

    Характеристики серии A А-42 А-54 А-62
    12-вольтовый стартер х х х
    12-вольтовый генератор х х х
    Тяжелый маховик   х
    Стандартный масляный радиатор х   х
    Карбюратор для природного газа х х х
    Электронный регулятор х   х
    Механический регулятор   х
    Система зажигания CD-1 х х х
    Корпус (двери опционально) х х х
    Однодисковая муфта ВОМ х х х
    Двухступенчатый воздухоочиститель сухого типа х х х
    Всасывающий вентилятор с водяным насосом х х х
    Аналоговый тахометр со счетчиком часов х х х
    Манометр с функцией отключения при низком давлении масла х х х
    Датчик температуры воды с отключением при высокой температуре воды х х х
    База стандартного масляного фильтра – полнопоточный навинчиваемый фильтр в комплекте х х х
    Коренные подшипники 5 7 7
    Подъемные проушины – передние и задние х х х
    Зубчатые, угловые, соединительные стержни из кованой стали х х х
    Мощные картеры с глубокими юбками х х х
    Выпускной коллектор с верхним выпуском х х х
    Отдельные головки цилиндров х   х
    Сменные прецизионные коренные и шатунные подшипники х х х
    10% регулируемая скорость механическим регулятором   х
    Головки цилиндров с верхним расположением клапанов со сменными направляющими и седлами х х х
    Динамически сбалансированные и утяжеленные коленчатые валы из кованой стали с закаленными шейками х х х
    Ограниченная гарантия на один (1) год х х х

    Серия A

    Наша линейка многоцилиндровых двигателей серии A подходит для самых разных применений, как обычных, так и необычных. Двигатели серии A доступны с впускным и выпускным коллекторами с турбонаддувом и поперечным потоком. Эти точно спроектированные и проверенные временем двигатели столь же надежны, сколь и универсальны. Обороты колеблются между 900 и 1800, с 17,5-109 л.с.

    Силовые агрегаты

    Эти двигатели также могут быть упакованы как силовые агрегаты со всем, что вам нужно. Они идеально подходят для ротационных насосных агрегатов, гидравлических насосных агрегатов, гидравлических рам для насосов PC или для любых форм искусственной жизни, где требуется энергия.



    Номинальная мощность

    Прерывистый Непрерывный
    МОДЕЛЬ ПИК ПЕРЕРЫВ ТОРМОЗНАЯ МОЩНОСТЬ ПРИ УКАЗАННОЙ СКОРОСТИ (S. A.E.)
      КРУТЯЩИЙ МОМЕНТ при ОБ/МИН 900 1000 1200 1400 1600 1800
    С искровым зажиганием Фут.фунт. Н*М
    A42 – Природный газ 148 @ 1600 210 @ 1600 19 17 24 22 31 28 39 35 45 41   45
    A54 – Природный газ 220 @ 1600 298 @ 1600 29 26 36 33 47 42 58 52 67 60 75 68
    A54 – HD-5 Пропан 285 @ 1400 386 @ 1400 43 39 50 45 64 58 76 69 85 76 92 83
    A54CF – природный газ 233 @ 1600 317 @ 1600     38 35 50 45 61 55 71 64 80 72
    A54TA — природный газ 334 @ 1400 454 @ 1400     50 47 68 63 89 82 97 92 106 100
    A62 – Природный газ 269 @ 1400 365 @ 1400 44 40 49 45 61 55 72 65 81 74 88 80

    Воздушные поршневые двигатели с наддувом.

    Системы впуска

    Поскольку самолеты работают на высотах, где атмосферное давление ниже, полезно предусмотреть систему для сжатия топливно-воздушной смеси. Некоторые системы используются для нормализации давления воздуха, поступающего в двигатель. Эти системы используются для восстановления давления воздуха, потерянного при увеличении высоты. Этот тип системы не является наземной системой наддува и никогда не используется для повышения давления в коллекторе выше 30 дюймов ртутного столба. Настоящий двигатель с наддувом, называемый двигателем с наземным наддувом, может повысить давление в коллекторе выше 30 дюймов ртутного столба. Другими словами, настоящий нагнетатель повышает давление в коллекторе выше атмосферного давления.

    Поскольку во многих двигателях, установленных на легких самолетах, не используется компрессор или устройство наддува, системы впуска поршневых двигателей можно в широком смысле разделить на системы с наддувом и без наддува. [Рис. 1]

    Рис. 1. Пример поршневого двигателя без наддува

    . Нагнетатели с внутренним приводом сжимают топливно-воздушную смесь после того, как она выходит из карбюратора, в то время как нагнетатели с внешним приводом (турбокомпрессоры) сжимают воздух до его смешивания с дозируемым топливом из карбюратора.

    Нагнетатели с внутренним приводом

    Нагнетатели с внутренним приводом использовались почти исключительно в высокомощных радиальных поршневых двигателях и приводятся в движение двигателем через механическое соединение. Хотя их использование очень ограничено, некоторые из них до сих пор используются в грузовых самолетах и ​​самолетах для распыления. За исключением конструкции и расположения различных типов нагнетателей, все индукционные системы с нагнетателями с внутренним приводом были очень похожи. Для авиационных двигателей требуется одинаковый контроль температуры воздуха для обеспечения хорошего сгорания в цилиндрах двигателя. Например, заряд должен быть достаточно теплым, чтобы обеспечить полное испарение топлива и, следовательно, его равномерное распределение. В то же время он не должен быть настолько горячим, чтобы снижать объемный КПД или вызывать детонацию. Все поршневые двигатели должны быть защищены от слишком горячего всасываемого воздуха. Как и при любом типе наддува (сжатие всасываемого воздуха), при сжатии воздух нагревается. Иногда этот воздух требует охлаждения, прежде чем он будет направлен к впускным отверстиям двигателя. С учетом этих требований большинство индукционных систем, в которых используются нагнетатели с внутренним приводом, должны включать датчики давления и температуры, а также необходимые устройства для нагрева или охлаждения воздуха.

    Простая система индукции нагнетателя с внутренним приводом используется для объяснения расположения агрегатов и пути прохождения воздуха и топливно-воздушной смеси. [Рисунок 2] Воздух поступает в систему через напорный воздухозаборник. Впускное отверстие расположено так, что воздух нагнетается в систему впуска, создавая эффект тарана, вызванный движением самолета по воздуху. Воздух проходит по воздуховодам к карбюратору. Карбюратор дозирует топливо пропорционально воздуху и смешивает воздух с нужным количеством топлива. Карбюратором можно управлять из кабины, чтобы регулировать поток воздуха. Таким образом, можно контролировать мощность двигателя. Манометр во впускном коллекторе измеряет давление топливно-воздушной смеси перед ее подачей в цилиндры. Это показатель производительности, которую можно ожидать от двигателя. Индикатор температуры воздуха в карбюраторе измеряет либо температуру впускного воздуха, либо температуру топливно-воздушной смеси. Либо воздухозаборник, либо индикатор температуры смеси служат ориентиром, чтобы температура поступающего заряда могла поддерживаться в безопасных пределах. Если температура поступающего воздуха на входе в совок карбюратора составляет 100 °F, то происходит падение температуры примерно на 50 °F из-за частичного испарения топлива на выпускном сопле карбюратора. Происходит частичное парообразование и температура воздуха падает за счет поглощения тепла парообразованием. Окончательное испарение происходит, когда смесь поступает в цилиндры, где существуют более высокие температуры. Топливо, распыляемое в воздушном потоке, протекающем в системе впуска, имеет шаровидную форму. Таким образом, проблема становится проблемой равномерного дробления и распределения топлива, оставаясь в виде шара, по различным цилиндрам. В двигателях, оснащенных большим количеством цилиндров, более серьезной проблемой становится равномерное распределение смеси, особенно при высоких оборотах двигателя, когда в полной мере используется большой объем воздуха.

    Рис. 2. Система впуска нагнетателя с внутренним приводом . Рабочее колесо крепится непосредственно к концу заднего хвостовика коленчатого вала болтами или шпильками. Поскольку крыльчатка прикреплена к концу коленчатого вала и работает с той же скоростью, она существенно не увеличивает и не увеличивает давление смеси, поступающей в цилиндры. Но топливо, остающееся в шаровидной форме, разбивается на более мелкие частицы, когда оно ударяется о рабочее колесо, тем самым вступая в контакт с большим количеством воздуха. Это создает более однородную смесь с последующим улучшением распределения по различным цилиндрам, особенно при ускорении двигателя или при преобладании низких температур.

    Рис. 3. Расположение клапана отопителя карбюратора. В отличие от распределительной крыльчатки, которая соединена непосредственно с коленчатым валом, нагнетатель или крыльчатка нагнетателя приводится в движение через зубчатую передачу от коленчатого вала.

    Турбонагнетатели

    Нагнетатели с внешним приводом (турбокомпрессоры) предназначены для подачи сжатого воздуха на вход карбюратора или топливно-воздушного блока двигателя. Нагнетатели с внешним приводом получают свою мощность за счет энергии выхлопных газов двигателя, направленных на турбину, которая приводит в движение рабочее колесо, сжимающее поступающий воздух. По этой причине их обычно называют турбонагнетателями или турбокомпрессорами. Чтобы быть настоящим нагнетателем, он должен повышать давление в коллекторе выше 30 дюймов ртутного столба. Типичный турбонагнетатель, показанный на рис. 4, состоит из трех основных частей:

    1. Compressor assembly
    2. Turbine wheel assembly
    3. A full floating shaft bearing assembly
    Figure 4. A typical turbosupercharger and its main parts

    Detail examples of a turbosupercharger are показан на рис. 5. В дополнение к основным узлам между корпусом компрессора и выхлопной турбиной имеется перегородка, которая направляет охлаждающий воздух к насосу и корпусу подшипника, а также защищает компрессор от тепла, излучаемого турбиной. В установках, где охлаждающий воздух ограничен, перегородка заменяется обычным охлаждающим кожухом, который получает воздух непосредственно из системы впуска.

    Рис. 5. Подробные примеры основных компонентов турбонагнетателя

    Узел компрессора состоит из рабочего колеса, диффузора и корпуса. Воздух для впускной системы поступает через круглое отверстие в центре корпуса компрессора, где он подхватывается лопастями рабочего колеса, что придает ему высокую скорость при движении наружу к диффузору. Лопасти диффузора направляют воздушный поток, выходящий из крыльчатки, а также преобразуют высокую скорость воздуха в высокое давление.

    Движущая сила рабочего колеса обеспечивается за счет крепления рабочего колеса к валу турбинного колеса газотурбинного двигателя. Этот полный узел называется ротором. (Ротор вращается на подшипниках подачи масла.) Узел турбины для выхлопных газов состоит из турбонагнетателя и перепускного клапана. [Рисунок 6] Турбинное колесо, приводимое в движение выхлопными газами, приводит в движение рабочее колесо. Корпус турбины собирает и направляет выхлопные газы на турбинное колесо, а перепускной клапан регулирует количество выхлопных газов, направляемых на турбину. Перепускной клапан регулирует объем выхлопных газов, направляемых на турбину, и тем самым регулирует скорость вращения ротора (турбины и рабочего колеса). [Рисунок 7]

    Figure 6. Exhaust gas turbine assembly
    Figure 7. Waste gate control of exhaust

    If the waste gate is completely closed, все выхлопные газы «запасаются» и прогоняются через турбинное колесо. Если перепускной клапан частично закрыт, соответствующее количество выхлопных газов направляется на турбину. Выхлопные газы, направленные таким образом, ударяются о лопатки турбины, расположенные радиально вокруг внешней кромки турбины, и заставляют ротор (турбину и рабочее колесо) вращаться. Газы, израсходовав большую часть своей энергии, выбрасываются за борт. Когда перепускная заслонка полностью открыта, почти все выхлопные газы проходят за борт, обеспечивая небольшой или нулевой наддув.

    Турбокомпрессор нормализации

    Некоторые двигатели, используемые в легких самолетах, оснащены системой нормализации с внешним приводом. Эти системы питаются от энергии выхлопных газов и обычно называются системами «нормирующего турбокомпрессора». Эти системы не были предназначены для использования в качестве истинного нагнетателя (давление наддува во впускном коллекторе выше 30″ ртутного столба). Они компенсируют потерю мощности из-за падения давления в результате увеличения высоты. предназначен для работы только на определенной высоте, например 5000 футов, поскольку ниже этой высоты доступна максимальная мощность без нормализации. 8.

    работать от уровня моря до их критической высоты. Эти двигатели, иногда называемые двигателями с наддувом на уровне моря, могут развивать большую мощность на уровне моря, чем двигатель без турбонаддува. Как упоминалось ранее, двигатель должен быть наддувом выше 30 дюймов рт.0007

    Система впуска воздуха турбонагнетателя состоит из воздухозаборника фильтруемого набегающего воздуха, расположенного сбоку гондолы. [Рисунок 9] Дверь альтернативного воздуха внутри гондолы позволяет всасыванию компрессора автоматически подавать альтернативный воздух (воздух с подогревом моторного отсека), если фильтр впускного воздуха засоряется. Во многих случаях заслонкой альтернативного воздуха можно управлять вручную в случае засорения фильтра.

    Рис. 9. Система впуска воздуха в турбокомпрессор

    Почти во всех системах турбокомпрессора моторное масло используется в качестве управляющей жидкости для управления наддувом (дополнительным давлением в коллекторе), подаваемым в двигатель. Привод и контроллеры перепускной заслонки используют для питания моторное масло под давлением. Турбокомпрессор управляется перепускным клапаном и приводом перепускного клапана. Привод перепускной заслонки, который физически соединен с перепускной заслонкой посредством механической связи, управляет положением дроссельной заслонки перепускной заслонки. Перепускной клапан пропускает выхлопные газы двигателя вокруг входного отверстия турбины турбонагнетателя. Контролируя количество выхлопных газов, проходящих через турбину турбонагнетателя, можно регулировать скорость компрессора и величину наддува на впуске (давление на верхней палубе). Моторное масло также используется для охлаждения и смазки подшипников, поддерживающих компрессор и турбину в турбонагнетателе. Смазочным маслом для турбокомпрессора является моторное масло, подаваемое через маслосистему двигателя. Шланг подачи масла от задней части масляного радиатора направляет масло к центральным корпусам и подшипникам турбонагнетателя. Масляные шланги возвращают масло от турбонагнетателей к насосу для прокачки масла, расположенному в задней части двигателя. Обратный клапан в линии подачи масла предотвращает попадание масла в турбокомпрессор, когда двигатель не работает. Масляные уплотнения в виде поршневых колец используются на валу колеса компрессора для предотвращения попадания смазочного масла в корпуса турбины и компрессора из центрального корпуса.

    Положение перепускной заслонки контролируется путем регулировки давления масла в приводе перепускной заслонки. Для обеспечения правильного давления в приводе перепускного клапана используется несколько различных типов контроллеров. Это делается либо путем ограничения потока масла, либо путем возврата масла в двигатель. Чем больше масло ограничено, тем больше давление в приводе перепускной заслонки и тем более закрыта перепускная заслонка. Это заставляет выхлопные газы проходить через турбину, увеличивая скорость компрессора, повышая давление на входе. Обратное происходит, если масло не ограничивается контроллерами, а наддув уменьшается. Давление от выхода компрессора турбонагнетателя до дроссельной заслонки называется давлением на палубе или давлением на верхней палубе.

    Типовая система турбонагнетателя

    На рис. 10 схематично показана система турбонагнетателя с бустером на уровне моря. This system used widely is automatically regulated by three components:

    • Exhaust bypass valve assembly
    • Density controller
    • Differential pressure controller
    Figure 10. Sea level booster turbosupercharger system

    Регулируя положение перепускного клапана, а также положения «полностью открыто» и «закрыто», можно поддерживать постоянную выходную мощность. Когда перепускной клапан полностью открыт, все выхлопные газы направляются за борт в атмосферу, а воздух не сжимается и не подается на воздухозаборник двигателя. И наоборот, когда перепускной клапан полностью закрыт, в турбину турбонагнетателя поступает максимальный объем выхлопных газов, и достигается максимальный наддув. Между этими двумя крайними положениями перепускных ворот постоянная выходная мощность может быть достигнута ниже максимальной высоты, на которой система предназначена для работы. Двигатель с критической высотой 16 000 футов не может производить 100 процентов своего номинального давления в коллекторе выше 16 000 футов. Критическая высота означает максимальную высоту, на которой в стандартной атмосфере можно поддерживать при заданной скорости вращения заданную мощность или заданное давление в коллекторе.

    Критическая высота существует для всех возможных настроек мощности ниже максимального рабочего потолка. Если самолет летит выше этой высоты без соответствующего изменения настройки мощности, перепускной клапан автоматически приводится в полностью закрытое положение, чтобы поддерживать постоянную выходную мощность. Таким образом, перепускная заслонка почти полностью открыта на уровне моря и продолжает двигаться к закрытому положению по мере набора высоты самолета, чтобы поддерживать предварительно выбранную настройку давления в коллекторе. Когда перепускная заслонка полностью закрыта (оставляя лишь небольшой зазор для предотвращения заедания), давление в коллекторе начинает падать, если самолет продолжает набор высоты. Если более высокая мощность не может быть выбрана, значит достигнута критическая высота наддува турбонагнетателя. За пределами этой высоты выходная мощность продолжает снижаться.

    Положение перепускного клапана, определяющего выходную мощность, контролируется давлением масла. Давление масла в двигателе воздействует на поршень в узле перепускной заслонки, который соединен рычажным механизмом с перепускной заслонкой. Когда давление масла на поршень увеличивается, перепускной клапан перемещается в закрытое положение, и выходная мощность двигателя увеличивается. И наоборот, когда давление масла уменьшается, перепускной клапан перемещается в открытое положение, и выходная мощность уменьшается, как описано ранее.

    Положение поршня, прикрепленного к перепускному клапану, зависит от стравливающего масла, которое регулирует давление моторного масла, воздействующее на верхнюю часть поршня. Масло возвращается в картер двигателя через два устройства управления, регулятор плотности и регулятор перепада давления. Эти два контроллера, действующие независимо друг от друга, определяют, сколько масла сбрасывается обратно в картер, и устанавливают давление масла на поршень.

    Регулятор плотности предназначен для ограничения давления в коллекторе ниже критической высоты турбонагнетателя и регулирует выпуск масла только при полностью открытой дроссельной заслонке. Сильфоны регулятора плотности, чувствительные к давлению и температуре, реагируют на изменения давления и температуры между входом топливной форсунки и компрессором турбонагнетателя. Сильфоны, заполненные сухим азотом, поддерживают постоянную плотность, позволяя давлению увеличиваться при повышении температуры. Движение сильфона изменяет положение выпускного клапана, вызывая изменение количества стравливаемого масла, что приводит к изменению давления масла в верхней части поршня перепускного клапана. [Рисунок 10]

    Контроллер перепада давления работает во всех положениях перепускного клапана, кроме полностью открытого положения, которое контролируется регулятором плотности. Одна сторона диафрагмы в регуляторе перепада давления измеряет давление воздуха перед дроссельной заслонкой; другая сторона измеряет давление на стороне цилиндра дроссельной заслонки. [Рисунок 10] В положении дроссельной заслонки «полностью открыт», когда регулятор плотности управляет перепускным клапаном, давление на диафрагме регулятора перепада давления минимально, а пружина регулятора удерживает выпускной клапан закрытым. В положении «частичный дроссель» воздушный дифференциал увеличивается, открывая выпускной клапан, чтобы спустить масло в картер двигателя и изменить положение поршня перепускной заслонки. Таким образом, два контроллера работают независимо, управляя работой турбонагнетателя при всех положениях дроссельной заслонки. Без приоритетной функции регулятора перепада давления во время работы в режиме частичной дроссельной заслонки регулятор плотности устанавливал бы перепускной клапан на максимальную мощность. Регулятор перепада давления снижает давление на входе в форсунку и постоянно меняет положение клапана во всем рабочем диапазоне двигателя.

    Контроллер перепада давления уменьшает неустойчивое состояние, известное как «самозагрузка» при работе в режиме частичной дроссельной заслонки. Самозагрузка является признаком нерегулируемого изменения мощности, что приводит к постоянному дрейфу давления в коллекторе. Это условие можно проиллюстрировать, рассмотрев работу системы, когда перепускной клапан полностью закрыт. В это время контроллер перепада давления не регулирует положение перепускного клапана. Любое небольшое изменение мощности, вызванное изменением температуры или колебаниями оборотов, усиливается и приводит к изменению давления в коллекторе, поскольку небольшое изменение вызывает изменение количества выхлопных газов, поступающих на турбину. Любое изменение потока выхлопных газов в турбину вызывает изменение выходной мощности и отражается на показаниях давления в коллекторе. Таким образом, начальная загрузка представляет собой нежелательный цикл событий турбонаддува, вызывающих дрейф давления в коллекторе в попытке достичь состояния равновесия.

    Самонастройку иногда путают с состоянием, известным как избыточное давление, но самонастройка не является условием, наносящим ущерб сроку службы двигателя. Состояние избыточного наддува — это состояние, при котором давление во впускном коллекторе превышает пределы, установленные для конкретного двигателя, и может привести к серьезному повреждению. Клапан сброса давления при использовании в некоторых системах, установленный немного выше максимального давления на палубе, предусмотрен для предотвращения повреждения из-за наддува в случае неисправности системы.

    Регулятор перепада давления необходим для бесперебойной работы автоматически управляемого турбокомпрессора, поскольку он снижает самозагрузку за счет сокращения времени, необходимого для приведения системы в равновесие. Двигатель с турбонаддувом по-прежнему более чувствителен к дроссельной заслонке, чем двигатель без наддува. Быстрое движение дроссельной заслонки может вызвать определенный дрейф давления в коллекторе в двигателе с турбонаддувом. Менее серьезное, чем самозагрузка, это состояние называется перерегулированием. Хотя перерегулирование не является опасным состоянием, оно может стать источником беспокойства для пилота или оператора, который выбирает конкретную настройку давления в коллекторе только для того, чтобы обнаружить, что она изменилась в течение нескольких секунд и должна быть сброшена. Поскольку автоматическое управление не может достаточно быстро реагировать на резкие изменения настроек дроссельной заслонки, чтобы устранить инерцию изменения скорости турбонагнетателя, оператор должен контролировать перерегулирование. Этого лучше всего добиться путем медленного изменения положения дроссельной заслонки, сопровождаемого ожиданием в течение нескольких секунд, пока система не достигнет нового равновесия. Такая процедура эффективна с двигателями с турбонаддувом вне зависимости от степени чувствительности дроссельной заслонки.

    Контроллеры турбонагнетателя и описание системы

    Двигатели системы турбонагнетателя содержат многие из тех же компонентов, что и предыдущие системы. [Рисунок 11] В некоторых системах используются специальные линии и фитинги, которые подключены к давлению на верхней палубе для подачи воздуха в систему впрыска топлива и, в некоторых случаях, для создания давления в магнето. Базовая работа системы аналогична другим системам турбонагнетателя с основными отличиями в контроллерах. Контроллер отслеживает давление на палубе, измеряя выходной сигнал компрессора. Контроллер управляет потоком масла через привод перепускной заслонки, который открывает или закрывает выпускной перепускной клапан. Когда давление на палубе недостаточное, контроллер ограничивает поток масла, тем самым увеличивая давление масла на приводе перепускной заслонки. Это давление воздействует на поршень, чтобы закрыть перепускной клапан, заставляя больше импульсов выхлопных газов вращать турбину быстрее и вызывать увеличение производительности компрессора. Когда давление на палубу слишком велико, происходит обратное. Выпускной перепускной клапан полностью открывается и перепускает часть выхлопных газов, чтобы уменьшить поток выхлопных газов через турбину. Доохладитель установлен на пути всасываемого воздуха между ступенью компрессора и входом воздушного дросселя. [Рисунок 12]

    Figure 11. Components of a turbocharger system engine
    Figure 12. An aftercooler installation

    Most turbochargers are capable of compressing the induction воздуха до точки, при которой он может поднять температуру воздуха в пять раз. Это означает, что полный отбор мощности в день с температурой 100 °F может привести к температуре всасываемого воздуха, выходящего из компрессора, до 500 °F. Это превысит допустимую температуру воздуха на входе дроссельной заслонки на всех моделях поршневых двигателей. Как правило, максимальная температура на входе воздушной заслонки колеблется от 230 °F до 300 °F. Превышение этих максимумов может приблизить камеры сгорания к детонации. Функция доохладителя заключается в охлаждении сжатого воздуха, что снижает вероятность детонации и увеличивает плотность наддувочного воздуха, что улучшает производительность турбокомпрессора для данной конструкции двигателя. При запуске двигателя контроллер определяет недостаточное давление нагнетания компрессора (давление на палубе) и ограничивает поток масла от привода перепускной заслонки к двигателю. Это приводит к закрытию дроссельной заслонки вестгейта. По мере открытия дроссельной заслонки поток выхлопных газов через турбину увеличивается, тем самым увеличивая скорость вращения вала турбины/компрессора и давление нагнетания компрессора. Контроллер определяет разницу между давлением на верхней палубе и в коллекторе. Если давление на палубе или перепад давления на дроссельной заслонке повышается, тарельчатый клапан контроллера открывается, сбрасывая давление масла на привод перепускной заслонки. Это снижает давление нагнетания компрессора турбонагнетателя (давление на палубе).

    Контроллер переменного абсолютного давления (VAPC)

    VAPC содержит клапан управления маслом, аналогичный другим рассмотренным контроллерам. [Рис. 13] Масляный ограничитель приводится в действие анероидным сильфоном, зависящим от давления на верхней палубе. Кулачок, соединенный с дроссельным механизмом, подает давление на ограничительный клапан и анероид. Когда дроссельная заслонка открывается до больших значений, кулачок оказывает большее давление на анероид. Это увеличивает величину давления на верхней палубе, необходимого для сжатия анероидного клапана и, таким образом, для открытия маслоограничительного клапана. Это означает, что запланированное абсолютное значение давления на верхней палубе, необходимое для преодоления анероида, зависит от положения дроссельной заслонки. Когда дроссельная заслонка широко открыта, требования к давлению в коллекторе и верхней палубе значительно возрастают.

    Рис. 13. Схема регулятора абсолютного давления (VAPC) чтобы уменьшить это давление при частичной настройке дроссельной заслонки. [Рисунок 14] Мембрана, соединенная с подпружиненным сильфоном для абсолютного эталонного давления, подвергается воздействию давления на палубе и во впускном коллекторе через порты, расположенные до и после дроссельной заслонки соответственно. Это устройство постоянно контролирует давление на палубе и перепад давления между палубой и давлением в коллекторе из-за частично закрытого дросселя. Если давление на палубе или перепад давления дроссельной заслонки повышается, тарелка контроллера открывается и уменьшает давление нагнетания (на палубе) турбонагнетателя. Наклонный регулятор более чувствителен к перепаду давления на дроссельной заслонке, чем к давлению на палубе, тем самым обеспечивая снижение давления на палубе при закрытии дроссельной заслонки.

    Рис. 14. Схема наклонного регулятора, используемого для поддержания номинального давления нагнетания компрессора при полностью открытом дросселе

    Контроллер абсолютного давления

    Один прибор турбокомпрессора, но управляет системой только на максимальной мощности, является регулятором абсолютного давления. Контроллер абсолютного давления содержит анероидный сильфон, который относится к давлению на верхней палубе. Он управляет вестгейтом, который более или менее отводит выхлопные газы через турбину. Когда достигается абсолютное давление, он перепускает масло и сбрасывает давление на привод перепускного клапана. Это позволяет контроллеру абсолютного давления контролировать максимальное давление нагнетания компрессора турбонагнетателя. Турбокомпрессор полностью автоматический и не требует действий пилота до критической высоты.

    Поиск и устранение неисправностей системы турбонагнетателя

    На рис. 15 показаны некоторые из наиболее распространенных неисправностей системы турбонагнетателя, а также их причины и способы устранения. Эти процедуры устранения неполадок представлены только в качестве руководства и не должны заменять применимые инструкции производителя или процедуры устранения неполадок.

    Неисправность Возможная причина Способ устранения
    Самолет не достигает критической высоты Damaged compressor or turbine wheel Replace turbocharger
    Exhaust system leaks Repair leaks
    Faulty turbocharger bearings Replace turbocharge
    Wastegate will not close fully Refer to wastegate in the trouble столбец
    Неисправный контроллер Обратитесь к дифференциальному контроллеру в столбце неисправностей
    Surges Engine Boottrapping Убедитесь, что двигатель работает в надлежащем диапазоне
    Неизображение поток.
