ДИАГНОСТИКА: СИСТЕМА ЗАЖИГАНИЯ ЗМЗ-406

ГОРИ ЯСНО!

ГЕННАДИЙ ЕМЕЛЬКИН

Вы наверняка знаете, что для работы двигателя необходимо обеспечить не только хорошее наполнение цилиндров смесью воздуха и топлива, но и правильно эту смесь воспламенять. Разбираясь с условиями пуска двигателя ЗМЗ-406, в предыдущих номерах журнала мы уже проверили электрические цепи бензонасоса и форсунок, измерили давление топлива, убедились в том, что оно исправно подается в цилиндры. Значит, отказ мотора запуститься, скорее всего, связан с неполадками в зажигании. Какими именно?

Чтобы контроллер подавал управляющие команды форсункам и катушкам зажигания, сам он должен получать сигналы с датчика положения коленчатого вала. В исправности этого датчика мы уже убедились, когда проверяли, срабатывает ли форсунка (фото 1). Если это так, то имеет смысл сразу оценить работоспособность высоковольтной части системы зажигания — это самое простое.

Вынув свечной наконечник одного из цилиндров, вставляем в него пробник и зажимом соединяем с болтом клапанной крышки (фото 2). Можно вместо пробника воспользоваться исправной свечой, корпус которой любым способом (например, проводом) соединили с «массой». Включаем стартер. Нет искры? Вот теперь будем проверять низковольтные цепи. К каждой катушке зажигания идут два провода. На колодке розового при включенном зажигании должен быть «плюс» 12 В (фото 3).

Если его нет (лампочка пробника не горит), проверяем предохранитель на 15 А — пятый справа (фото 4, стрелка). Если этот участок цепи исправен, а «плюс» на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Нередко виновницей неприятностей оказывается установленная на машине система сигнализации, самопроизвольно разорвавшая цепь.

Ну а если напряжение на колодку розового провода поступает, а катушка зажигания не работает, то не в порядке она сама. Здесь не забудем, что каждая обслуживает только два цилиндра, так что при отказе одной из катушек другая позволяет двигателю работать на двух оставшихся цилиндрах. Вероятность одновременного отказа катушек невелика.

Кстати, как их проверить? Разъем с розовым проводом подключим к катушке, а другой отсоединим. Если первичная обмотка цела, то при включенном зажигании на освободившемся выводе должен появиться «плюс» (фото 5). Нет? Катушка неисправна, ее придется заменить. Бывает, что первичная обмотка в порядке, а дефект — во вторичной. В этом случае высокого напряжения катушка все равно не выдает — необходима замена.

А теперь рассмотрим любопытную ситуацию: искра на свечах есть, топливо в цилиндры исправно подается, а мотор отчего-то не заводится! Это беда, в основном, начинающих «ремонтников»: если для чего-либо снимали клапанную крышку и отсоединяли от катушек провода, то почему бы при сборке не поразвлечься, перепутав их местами! Когда сигнал контроллера, адресованный катушке первого и четвертого цилиндров, приходит на катушку второго и третьего, мотор работать не может.

Случается, что катушки исправны, все провода на своих местах, а мотор не работает. Правда, сигнал на форсунках не был проверен — возможно, это отложили «на потом»… Тогда ничего не остается, как проверить цепь управления катушками: поступают ли на них команды контроллера? Запомним: за работу первого и четвертого цилиндров отвечает первый контакт в колодке контроллера, а второго и третьего — двадцатый контакт. Сам контроллер легко доступен — он находится в салоне, под панелью приборов справа (фото 6). Но прежде чем отстыковать его разъем, не забудем отсоединить минусовую клемму аккумуляторной батареи. Теперь можно проверить цепи от катушек до контроллера. Если они исправны, логично предположить, что дефект — в самом контроллере. Такой заменяют новым или сдают в ремонт.

А теперь рассмотрим случай, когда нет ни сигналов на форсунках, ни искры на свечах, иначе говоря, первым под подозрение попадает датчик положения коленчатого вала. Как его проверить? Подключаем к контактам 1 и 2 его разъема мультиметр (фото 7), включаем режим измерения переменного напряжения, прокручиваем коленвал стартером. Нет сигнала — виноват датчик. Есть переменное напряжение около 4,6 В — датчик жив! В чем же тогда дело?

Вполне возможно, что этот сигнал до контроллера и не доходит! Как это проверить?

Снова отключаем батарею, затем — колодку от контроллера. Теперь подключаем батарею, и можно проверять интересующую нас цепь. Прокручивая стартером коленвал, проверяем мультиметром напряжение на контактах 48 и 49 колодки. Нет напряжения — придется искать обрыв в цепи между колодкой и датчиком. Есть напряжение? Значит, неисправен сам контроллер.

Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Здесь те же три элемента: работа электробензонасоса, форсунок, зажигания.

Гори ясно!

ГОРИ ЯСНО!

Гори ясно!

Гори ясно!

ГОРИ ЯСНО!

Гори ясно!

Наше новое видео

Тест нового китайского кроссовера Skywell ET5

Nissan снаружи, «китаец» внутри — тест нового российского автомобиля

Китайский кроссовер Omoda C5: первый тест-драйв

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс. Дзен

Новости smi2.ru

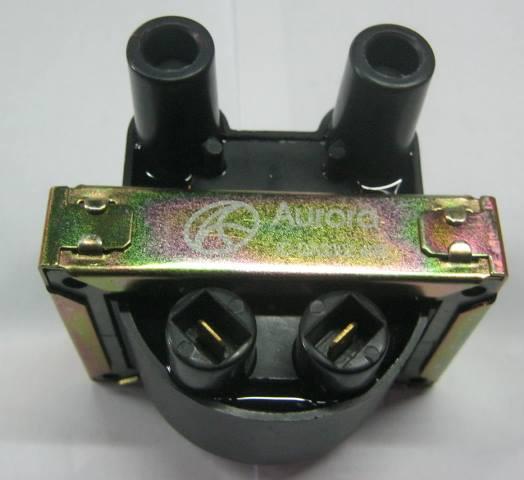

Катушка зажигания ЗМЗ-406 ГАЗ-2705

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя

Катушки зажигания (2 шт.) установлены сверху двигателя. Устройство катушки зажигания показано на рисунке 1

Рис. 1. Катушка зажигания: 1 — магнитопровод; 2— корпус; 3 — катушка; 4— обмотка вторичная; 5 — обмотка первичная; 6— высоковольтный вывод; 7— компаунд; 8— скоба крепления

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2. Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого вызовет утечки тока высокого напряжения и пробой изоляции.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5. Отвернуть болты 2, снять планку 3 и катушку 4.

Таким же образом снять вторую катушку.

Проверка катушки зажигания

Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле. Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения. Омметр должен показать сопротивление 0,4 — 0,5 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания. Омметр должен показать сопротивление 5 — 7 кОм.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.
