Вступление

Двигатель автомобиля при работе вырабатывает большое количество тепла. Трение поршня о стенки цилиндра вызывает нагрев и если его не остужать, то двигатель заклинет. Чтобы избежать клина двигателя применятся система охлаждения. В СОД входит множество деталей, которые обеспечивают правильное охлаждение двигателя не давая ему перегреваться.

В данной статье речь пойдет о системе охлаждения двигателя на автомобиле Лада Калина. Подробно рассмотренны детали системы ОД и признаки их поломки.

Система охлаждения двигателя Калины

1 — Патрубок от радиатора печки; 2 — Патрубок к радиатору печки; 3 — Нижний патрубок радиатора; 4 — Патрубок расширительного бачка; 5 — Расширительный бачок; 6 — Патрубок отвода паров; 7 — Тремостат; 8 — Верхний патрубок радиатора; 9 — Вентилятор охлаждения; 10 — Радиатор охлаждения; 11 — Пробка слива ОЖ; 12 — Помпа; 13 — Трубка помпы;

Основные элементы системы

В системе охлаждения двигателя Лады Калины применяются основные детали, которые отвечают за правильность работы СОД.

Радиатор печки

Печной радиатор необходим для обогрева салона автомобиля в холодное время года. Охлаждающая жидкость циркулирует через печной радиатор, тем самым нагревая его, а вентелятор отопителя салона стоящий перед радиатором, подает поток воздуха через него, тем самым воздух нагревается и поступает в салон уже в нагретом состоянии.

Возможные неисправности:

• Засор радиатора изнутри и снаружи;
• Течь ОЖ из радиатора на стыках;

Крышка расширительного бачка

Крышка имеет в своей конструкции клапан сброса давления, а именно при нагреве и охлаждении крышка поддерживает оптимальное давление в СОД. Клапан в крышке работает как на повышение давления, так и на его понижение (разряжение).

Возможные неисправности:

• Повреждение крышки и нарушение ее герметичности;
• Застопоривание клапана в крышке;

Расширительный бачок

Расширительный бачок предназначен для компенсации расширения и уменьшения частиц антифриза, то есть при нагреве антифриз расширяется, а при охлаждении уменьшается именно для этого и применяется расширительный бачок, чтобы шланги в системе не раздувались от избыточного давления ОЖ. Выполнен из прозрачного термостойкого пластика.

Возможные неисправности:

• Трещины из-за избыточного давления;
• Облом штуцеров в процессе проведения работы с СОД;

Термостат

Термостат представляет собой корпус, в который помещен термоэлемент с клапаном, открывающимся при достижении определенной температуры. Изначально термостат находится в закрытом положении, и охлаждающая жидкость циркулирует по малому кругу, минуя радиатор охлаждения, но как только температура ОЖ поднимается до (85 ±2)°С термостат начинает  открываться и жидкость начинает циркулировать уже по большому кругу через радиатор охлаждения. Полностью клапан термостата открывается при температуре ОЖ (102±2)°С.

Возможные неисправности:

• Заклинивание клапана в открытом или закрытом положении;

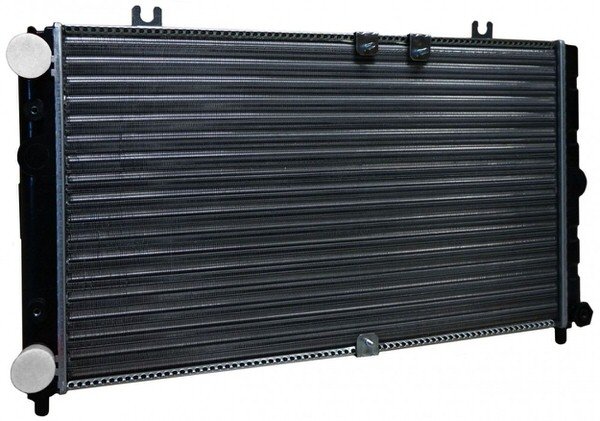

Радиатор охлаждения

Данный радиатор служит для охлаждения двигателя, при открытии термостата, когда жидкость начинает циркулировать через радиатор охлаждения, она проходит через его трубки, которые остужаются встречным потоком воздуха, когда автомобиль движется. На выходе из радиатора жидкость уже имеет более низкую температуру, чем на входе, тем самым остужая двигатель.

Возможные неисправности:

• Течь ОЖ на стыках радиатора;
• Засор радиатора изнутри и снаружи;

Водяной насос (помпа)

Помпа отвечает за циркуляцию охлаждающей жидкости по системе. Циркуляция жидкости придается с помощью центробежной силы. Вращение насос получает от коленчатого вала через ремень ГРМ. Вал насоса, на который насажен шкив вращается на подшипниках и имеет сальник удерживающий ОЖ.

Возможные неисправности:

• Износ подшипников;
• Повреждение сальника и течь ОЖ;
• Проворачивание или повреждение крыльчатки;

Вентилятор охлаждения

Электрический двигатель постоянного тока на вал, которого жестко насажен вентилятор. Он предназначен, когда для охлаждения двигателя на месте, например в пробке. Когда температура ОЖ достигает критических отметок, датчик температуры ОЖ подает сигнал и включается вентилятор охлаждения, который искусственно создает поток воздуха, проходящий через радиатор и охлаждая жидкость, находящуюся в нем.

Возможные неисправности:

• Обрыв обмотки электродвигателя;
• Перегорание плавкого предохранителя;

Патрубки

Патрубки выполняются из термостойкой армированной резины и служат для соединения деталей СОД между собой. Патрубки являются довольно надежными деталями, но все же подвержены следующим проблемам.

Возможные неисправности:

• Высыхание резины;
• Трещины;
• Вздутие;

Надеемся, наша статья была Вам полезна.
