Асинхронный трёхфазный двигатель

1. Применение трёхфазных двигателей в стиральных машинах

Асинхронный трёхфазный электродвигатель был изобретён в 1889 году русским электротехником Доливо-Добровольским. Трёхфазные двигатели получили широкое применение в различной промышленной технике, в том числе и в промышленных стиральных машинах. С развитием современных технологий и электронных систем управления, подобные двигатели стали распространены и в бытовой технике. В бытовых стиральных машинах трёхфазные двигатели стали применяться примерно с 2005 года. Сегодня можно встретить такие двигатели только в некоторых моделях стиральных машин торговых марок: AEG, Electrolux, Ariston, Indesit, Whirpoll, Candy, Bosch, Siemens, Miele, Haier. Трёхфазные двигатели из-за низкого уровня шума, очень часто применяются в так называемых бесшумных стиральных машинах.

2. Общие сведения о трёхфазном токе и трёхфазном двигателе

Как известно из курса электротехники, в промышленности трёхфазный ток создаётся трёхфазным генератором, который имеет три обмотки сдвинутые относительно своей геометрической оси на угол 120°, поэтому на выходе каждой из обмоток генератора образуются переменные токи, фазы которых соответственно сдвинуты друг относительно друга также на 120°. График трёхфазного тока представлен на (Рис.2). Конструкция и принцип работы трёхфазного и однофазного асинхронных двигателей почти одинаковы. Разница лишь в обмотках статора. Трехфазные электродвигатели имеют на статоре трёхфазную обмотку, каждая секция обмоток которых сдвинута на 120°. Ротор (подвижная часть) трёхфазного двигателя имеет такую же конструкцию, что и однофазные асинхронные двигатели, т.е. состоит из короткозамкнутой обмотки в виде «беличьего колеса». Статор (неподвижная часть) состоит из сердечника в пазы которого уложены секции обмоток и подключены к контактной колодке двигателя. В отличие от однофазного асинхронного конденсаторного двигателя, трёхфазный двигатель подключённый к трёхфазной сети, не нуждается в пусковом конденсаторе, поскольку сдвиг фаз токов необходимый для образования пускового момента и вращающегося кругового магнитного поля обусловлен самой системой питания. Трёхфазные асинхронные двигатели могут работать так же от однофазной сети, но с потерей мощности примерно на 50% и естественно уже с применением пусковой схемы построенной на конденсаторах.

Рис. 2 График трёхфазного тока

Рис.3 Соединение обмоток статора по схеме «звезда» и «треугольник»

Существуют две классические схемы подключения трёхфазных двигателей — это соединение обмоток статора по схеме «звезда» и «треугольник» (Рис.3) В стиральных машинах применяются трёхфазные асинхронные двигатели обмотки статора которых соединены по схеме «треугольник», т.е.конец первой обмотки соединен с началом второй, конец второй с началом третьей, а конец третьей с началом первой, образуя замкнутый контур. При таком соединении в замкнутый контур нет никакой опасности, так как благодаря сдвигу по фазе между электродвижущими силами на 120° их геометрическая сумма равна нулю и, следовательно тока в контуре быть не может. Все обмотки в трёхфазном двигателе имеют одинаковое электрическое сопротивление, что обеспечивает равномерную нагрузку на каждую фазу.

Если не вдаваться в подробности основ теории электротехники, отметим главное — электродвигатели с обмотками, соединёнными звездой работают намного мягче, чем электродвигатели с соединением обмоток в треугольник, но нельзя не отметить, что при соединении обмоток звездой двигатель не способен выдать максимальную мощность. Если соединить обмотки треугольником, двигатель выдаст полную паспортную мощность (приблизительно в 1,5 раза выше, чем при соединении звездой), но значения пусковых токов будут высокими.

3. Система управления трёхфазным двигателем (инвертор)

Выше, мы провели очень краткий обобщающий обзор по трёхфазному току и трёхфазному асинхронному двигателю. На самом деле, в электротехнике этот материал занимает очень большой раздел, с описанием всех физических процессов трёхфазной системы.

Как же работает асинхронный трёхфазный двигатель в бытовой стиральной машине, которая подключена к однофазной сети с переменным напряжением 220 вольт?

Для того, чтобы трёхфазный двигатель максимально эффективно работал в однофазной сети, применяют относительно сложный электронный преобразователь, который называют — инвертор. Структурная схема инвертора представлена ниже на (Рис.4).

Рис.4 Структурная схема инверторного преобразователя

Данный преобразователь имеет ярко выраженное звено постоянного тока. Переменное напряжение сети преобразуется при помощи диодного моста в постоянное, сглаживается индуктивностью (L) и ёмкостью (C), термистор (NTC) служит для защиты схемы от токовых перегрузок. Индуктивность и ёмкость в выпрямителе служат также фильтром, который защищает сеть от пульсаций при коммутации двигателя.

От переменной сети так же работает импульсный блок питания, который формирует пониженное постоянное напряжение различных значений для питания системы управления. С выхода выпрямителя постоянное напряжение поступает на силовую часть инвертора построенную на IGBT ( Insulated Gate Bipolar Transistor — биполярный транзистор с изолированным затвором ). На структурной схеме IGBT позиционированы как Q1, Q2, Q3, Q4, Q5, Q6. В корпус данных транзисторов интегрирован диод включённый между цепью эмиттера и коллектора, который защищает транзистор от излишних токовых перегрузок возникающих при коммутации обмоток электродвигателя.

В инверторе осуществляется преобрaзовaние постоянного нaпряжения в трехфaзное (или однофaзное) импульсное нaпряжение изменяемой aмплитуды и чaстоты. По сигнaлaм системы упрaвления, кaждaя обмоткa электрического двигaтеля подсоединяется через соответствующие силовые трaнзисторы инверторa к положительному и отрицaтельному полюсaм звенa постоянного токa. Сигналы управления поступают на затворы транзисторов с драйверов (микросхем управления) IR1, IR2, IR3.

Сигнал на драйверы приходит с цифрового сигнального процессора ( DSP-Digital signal processor ) системы управления. Такие процессоры специально разработаны для управления двигателями. Длительность подключения кaждой обмотки в пределaх периодa следовaния импульсов модулируется по синусоидaльному зaкону. Чем выше частота преключения транзисторов, тем выше скорость вращения ротора трёхфазного двигателя, поэтому этот метод управления двигателя называют частотным.

Реверсивное вращение двигателя осуществляется за счёт изменения порядка включения транзисторов инвертора.

Алгоритм системы управления двигателем заложен в цифровом сигнальном процессоре.

Тахогенератор (Т) (Рис.4) расположенный на валу двигателя является звеном обратной связи между двигателем и блоком управления, благодаря чему, поддерживается необходимая стабильная скорость вращения двигателя на различных этапах работы стиральной машины. По сигналу с тахогенератора определятся дисбаланс барабана на стадии отжима, а в некоторых моделях стиральных машин происходит даже примерное взвешивание белья, за счёт сравнения характера сигналов тахогенератора при пустом и заполненным бельём барабане.

Подобные критерии сигналов тахогенератора, записаны в программе процессора системы управления двигателем или в микросхеме памяти блока управления.

В качестве дополнения, ко всему описанному в этом пункте, представим внешний вид и расположение некоторых компонентов инверторных блоков управления для стиральных машин.

Существует три основных вида:

1.Единый блок управления (инвертор и управление остальными элементами стиральной машины совмещены в общий модуль) (Фото 1)

2.Отдельный блок для управления 3-х фазным двигателем (Фото 2)

3.Блок управления (инвертор) расположен на самом двигателе

4.Диагностика трёхфазных асинхронных двигателей.

Рис.6 Схема соединения частей трёхфазного двигателя с контактной колодкой

Сразу хочется отметить, что трёхфазные асинхронные двигатели стиральных машин довольно надёжные. В практике ремонта стиральных машин, известно крайне мало случаев выхода из строя подобных двигателей. Большая часть неисправностей связанная с некорректной работой двигателей, заключается в неисправности самой системы управления. При неисправности системы управления, двигатель может вращаться рывками или наблюдается нестабильная частота вращения ротора, а иногда он вовсе не вращается. Блок управления трёхфазным двигателем может быть выполнен в виде отдельного модуля или совмещён с общим модулем управления стиральной машины.

На (рис.4) приведена лишь структурная схема инверторного преобразователя, на самом деле принципиальная схема инвертора намного сложнее и содержит в себе микропроцессорную систему, операционные усилители, оптические развязки и т.п.

Невозможно полноценно проверить работоспособность или напрямую включить трёхфазной двигатель стиральной машины без подключения к электронной схеме.

При помощи мультиметра представляется возможным проверить лишь целостность цепи обмоток статора двигателя, пробой обмоток на корпус, электрическое сопротивление катушки тахогенератора и тепловое защитное устройство.

5. Преимущество и недостатки трёхфазных двигателей в стиральных машинах

К преимуществу трёхфазных двигателей перед коллекторными и однофазными асинхронными двигателями можно отнести низкий уровень шума и высокий КПД двигателя, а также простоту конструкции и большой эксплуатационный ресурс. Благодаря импульсно-частотной электронной схеме управления достигается широкий диапазон и точность регулирования частоты вращения ротора двигателя. При сравнительно небольших габаритах обладает большой мощностью.

К недостаткам стоит отнести лишь сложную электронную систему управления двигателем.

Как проверить асинхронный двигатель на работоспособность. Что понадобится для проверки электродвигателя

Проверка электродвигателя производится с тестером в руках. Обычно для этого прозваниваются все контакты, производится замер величины сопротивлений. Зная немного о внутреннем устройстве коллекторных и асинхронных двигателей можно сказать обычно, что именно сломалось. Очень часто отказывает система защиты. Особенно это касается бытовых приборов. Прежде чем проверить двигатель мясорубки, просто подождите какое-то время. В некоторых моделях стоят температурные реле, которые не позволят прибору включиться, пока мотор не остынет. Сегодня мы говорим о том, как проверить электродвигатель.

Двигатель часто является важной установкой вашей компании. Действительно, это позволяет продвигать производство, и возможная неисправность может привести к потере денег. Поэтому необходимо определить ваши потребности, чтобы выбрать подходящий диапазон измерительных приборов.

Это механическая или электрическая проблема? Какая технология необходима для вашего использования? Это руководство отвечает на все эти вопросы. В случае износа подшипников, дисбаланса и ослабления вала может потребоваться анализ вибрации. Поэтому они должны использовать вибрационный измеритель. Эти тестеры часто связаны с датчиками смещения, скорости и ускорения.

Что понадобится для проверки электродвигателя

Разумеется, нужно иметь под рукой набор отвёрток с различными битами. Современный производитель всячески защищает свои изделия. Будь то тостер, фен или мультиварка, для вскрытия корпуса понадобится наверняка не один размер и даже тип насадок. Используются обычные шурупы под крест, TORX, звёздочку и многие другие. Часть из них не является стандартной, но при некотором терпении правильная головка может быть найдена. Очень хорошо иметь под рукой несколько наборов бит самой разной конфигурации. Такой инструмент наверняка понадобится.

Каждый вибрационный счетчик имеет несколько характеристик. Диапазон частот, который позволяет инструменту не превышать фиксированный предел погрешности, экстремальные амплитуды, обработанные продуктом, чувствительность, которая соответствует наименьшему изменению, которое измерительный прибор может обнаружить. Эти инструменты используются для двигателей, вентиляторов, насосов, подшипников и вращающихся машин.

Для уточнения этих исследований доступны другие функциональные возможности, включая продукты для количественной оценки и обнаружения дефектов. По мере ухудшения состояния подшипника значение увеличивается и изменяется индикация состояния подшипника. Существует 4 уровня статуса: хороший, удовлетворительный, неудовлетворительный или неприемлемый.

Что касается прочего, то большинство двигателей само по себе не имеет каких-либо изысков в конструкции крепежа. Обычно головки выполнены под шестигранники, кресты или шлицы. Что касается щёток коллекторных электродвигателей, то замена производится при помощи подручного инструмента. В некоторых случаях понадобится терпение.

Что понадобится для проверки электродвигателя

Эти четкие указания позволяют пользователю легко проверить подшипники. Производитель пошел дальше в своих улучшениях, приняв решение классифицировать дефекты, присутствующие в исследуемой системе. Это позволяет вам установить приоритет для работы по техническому обслуживанию. Помощь по ремонту также доступна, чтобы сообщить технику о корректирующих мерах, которые должны быть введены в действие.

Лазерный инструмент для выравнивания по дереву.
. Использование лазера позволяет проверить установку двигателя, его использование может быть объяснено, если есть подозрение на несоосность, поддержку вогнутой опоры или наличие напряжений в трубах. Эти инструменты позволяют проверить выравнивание и допуски машины, а ее использование легко благодаря управляемому и интуитивно понятному интерфейсу.

Тип электродвигателя

Если речь идёт о мясорубке или пылесосе, то двигатель внутри стоит коллекторный. Это значит, что на валу его стоит секционный барабан для коммутации обмоток ротора, поверх которого скользит токосъёмник. Это выглядит как цилиндр медного цвета, боковина которого разбита на прямоугольники. Обычно в комплекте к бытовому прибору идут запасные графитовые щётки. А обслуживание такого электродвигателя сводится к их замене, а также периодической чистке медного барабана. Если между секциями набьётся графит, то не только искрение усиливается, но и возможно возникновение замыкания между соседними обмотками.

Электрический анализатор качества.
. В дополнение к установкам мониторинга энергии измеритель энергии может выделять переходное напряжение, гармонические искажения или дисбаланс напряжения. Переходное напряжение вызывает ухудшение изоляции вокруг подшипника, что может вызвать преждевременный отказ. Дисбаланс напряжения вызывает увеличение рабочей температуры, а также ухудшение изоляции.

• Гармонические искажения уменьшают эффективность двигателя.
• Этот последний случай поставляется только с трехфазным электродвигателем.

Единая функция измерения мощности позволяет инструментам, которые обладают ею, определять количество потраченного тепла и рассчитать дополнительную стоимость, вызванную этими отходами.

Коллекторные электродвигатели используются по причине большого крутящего момента на старте. Кроме того скорость их легко регулируется изменением угла отсечки. Если требуется два резко различающихся режима, то это обеспечивается разными обмотками статора. При отжиме электродвигатель начинает работать на полную. Вот почему такие специфичные моторы могут существенно отличаться от типовых. К примеру, говорят, что у коллекторного двигателя обычно всего два контакта. Поскольку ток идёт непрерывно по всем обмоткам.

Этот последний шаг выполняется функцией расчета, которая коррелирует стоимость потерь тепла с другими данными, относящимися к конкретной системе. В интересах экономии энергии вашей установки инструмент также количественно оценивает возможные улучшения.

Его функциональность характеристик и идентификация дефектов позволяют ему вмешиваться в более точные случаи, такие как три упомянутые выше проблемы. Необходимо выделить их, изучить гармоники, наблюдать переходные процессы и напряженность каждой фазы. Портативный осциллограф или полевой осциллограф.
. Это последнее явление создается, когда импеданс не адаптирован к источнику и нагрузке. Сигма-токи представляют собой паразитные токи. Они обычно присутствуют в проводке двигателя и соответствуют сумме тока трех фаз.

На практике же не только у двигателя стиральной машины два варианта включения, управляемые специальным реле (резкое изменение скорости работы при одном и том же питающем напряжении), но и имеются выводы тахометра. Это датчик, который измеряет обороты вала, чтобы корректировать угол отсечки тока. Кроме того коллекторные двигатели часто снабжаются схемами гашения искр и подстройки скорости при изменение нагрузки на вал:

Они вызывают ухудшение изоляции подшипников. Эти устройства также позволяют проверить пусковой ток двигателя. Этот ток проявляется в появлении пика при включении двигателя. При наличии большого пика двигатель может ухудшаться. Одноручные арендаторы, переносные осциллографы подходят для полевых работ. Обладая широким спектром применений от электрического до электромеханического, этот инструмент предназначен для обслуживающего персонала.

Среди множества доступных функций можно, например, управлять формой сигнала, анализировать гармоники или определять переходный сигнал. Чтобы иметь возможность проверить правильность функционирования двигателя, можно использовать мультиметр. Внимание, однако, к его выбору, потому что оно должно выдерживать напряжения двигателя.

1. Гашение искр обычно ведётся через варисторы. Их сопротивление резко падает при повышении напряжения. Будучи включены параллельно щёткам и замкнуты на корпус двигателя, они замыкают цепь (прямо через кожух) при резких скачках напряжения. Кроме того это уберегает обмотки от капризов электросети.
2. Что касается подстройки скорости вращения под нагрузку на вал, то давно замечено, что при увеличении сопротивления вращению уровень искр поднимается. Специальная схема отслеживает это и уменьшает угол отсечки, за счёт чего скорость вала вновь увеличивается. Так производится мелкая подстройка под незначительные отклонения оборотов от номинала. Такая методика особенно часто встречается в кухонных комбайнах, где тёрка может шинковать капусту, либо осуществлять холостой ход. Что касается, например, пылесосов, то в простейших моделях присутствует только гашение искр.

Теперь о том, как навскидку понять, находится перед тобой прибор с коллекторным или асинхронным двигателем. Как уже можно было догадаться, первые очень сильно шумят. Хотя если брать блендер, то это не так сильно заметно. Коллекторные двигатели обычно применяются там, где на старте имеется большая нагрузка. То есть, погрузили блендер, включаем. Возникает сопротивление вращению вала, которое нужно как-то преодолеть. Если бы использовался асинхронный двигатель, то пришлось бы значительно усложнить его конструкцию, за счёт чего сильно пострадали бы массо-габаритные характеристики. Вот почему в основном в бытовой технике двигатели коллекторные.

Этот инструмент используется для проверки состояния двигателя и катушек с измерениями напряжений, токов, сопротивления, емкости, частоты и температуры. Например, катушки могут проверить наличие короткого замыкания с омметром, например. При обслуживании трехфазного двигателя необходимо знать порядок фаз и направление вращения любого промышленного оборудования, подключенного к этой установке. Во избежание повреждения монтажа рекомендуется использовать таймер вращения фазы и двигателя.

Чтобы количественно определить состояние изоляции, используйте контроллер изоляции. Этот тип прибора для проведения измерения вводит напряжение постоянного тока на тестируемое оборудование и измеряется сопротивление на выводах этого оборудования. Полученное значение представляет собой сопротивление изоляции, которое должно быть максимально возможно, чтобы не рассматривать изоляцию как дефектную.

Это касается даже мощных кухонных вытяжек. Хотя в простейших моделях стоят все-таки асинхронные двигатели с одной обмоткой. Ещё этот тип можно встретить в вентиляторах. Наконец, в компьютерной технике часто присутствуют двигатели постоянного тока. Язык не поворачивается назвать их асинхронными, хотя по принципу действия они схожи. Лопасть настолько лёгкая, что индукции, наведённой постоянными магнитами, хватает для вращения. Старт происходит от случайных турбулентностей воздуха. На Ютуб можно посмотреть видео, где поле катушек заменено постоянными магнитами, и вентилятор (!) все равно крутится. В таких двигателях неисправность можно отследить прозвонкой всех обмоток, больше здесь ломаться нечему.

Эти тесты могут использоваться в профилактическом обслуживании. Он может обнаруживать старение, что приводит к преждевременному ухудшению характеристик изоляции, которые могут привести к инцидентам. Серьезность этих инцидентов может быть значимой с точки зрения безопасности людей и товаров, а также с точки зрения стоимости остановки производства. промышленность.

Все измерительные приборы на электроустановках должны быть оснащены входами, соответствующими действующим стандартам электробезопасности, чтобы пользователь устройства, а также само устройство были защищены во время тестирования. Эти категории связаны с максимальными уровнями безопасности. Каждое устройство тестируется в каждой категории, результат определяет область использования устройства.

Итак, выводы:

• В бытовой технике по большей части используются коллекторные двигатели. Исключение можно найти в таких приборах, как вентиляторы, фены, маломощные кухонные вытяжки.
• Коллекторный двигатель отличается наличием графитовых щёток. Кроме того секционный медный барабан выдаёт этот тип. Если указанные признаки отсутствуют, то двигатель асинхронный.
• Обслуживание коллекторного двигателя обычно сводится к работе с щётками и секционным барабаном. У асинхронных могут гореть только обмотки и термопредохранители.

Начало ремонта электродвигателя

Как только определён тип двигателя, можно начинать определение количества фаз. Кстати, асинхронные двигатели промышленного типа часто выполняются в ребристых мощных цилиндрических корпусах. Это тоже ключевой признак. Щётки очень хрупкие, поэтому коллекторные двигатели стараются здесь не применять. Что касается асинхронных, то медь не боится (в отличие от графита) тряски, поэтому заводы оснащаются преимущественно ими. А чтобы поднять крутящий момент на старте и улучшить некоторые другие характеристики, используются специальные конструктивные решения. Например, обмотка ротора может выполняться в два слоя. Нижний работает только на старте, пока токи индукции низкой частоты. А как только вал раскрутился вспомогательный слой выключается из процесса работы. Разумеется, то же самое происходит при снижении оборотов.

Чтобы проверить общее функционирование двигателя, можно использовать термический анализ, который выполняется с помощью тепловизора для отображения любого перегрева двигателя. Поскольку тепловая камера не видит сквозь материалы, невозможно будет визуализировать внутреннюю часть двигателя, если у нее есть металлическая защитная крышка, покрывающая весь двигатель.

Чтобы отслеживать систему как можно более интересную, рекомендуется создать маршрут проверки, содержащий все важные комбинации двигателя и привода. Кроме того, запись термограммы каждой зоны позволяет следить за измерениями. Он также позволяет вам иметь справочные данные для сравнения и определения того, является ли горячая точка необычной. Если области труднодоступны, можно использовать термические зеркала для отражения части теплового сигнала.

Вот почему массивный стальной корпус обычно указывает на то, что двигатель асинхронный. Подумайте сами: вся эта пыль в цеху негативно бы сказывалась на качестве контакта щёток с поверхностью. И хотя в пылесосах воздушный поток тут же используется для охлаждения обмоток, не забывайте про то, что производится тщательная фильтрация. Если брать лучшие модели Дайсон, то там качество очистки таково, что ступени HEPA можно не менять на всем протяжении эксплуатации. А здесь речь идёт уже о частицах размером порядка 5 микрон. Выводы делайте сами – если уж коллекторный двигатель и применяется в неблагоприятных условиях, то осуществляются специальные меры.

Основные характеристики новых моделей доминируют над интеллектуальной технологией Бесконечного ухаживания, обеспечивая лучший уход за вашей бельем. Компонент двигателя теперь покрывается 10-летней гарантией, которую клиент автоматически приобретает при покупке прибора без какой-либо надбавки или специальной регистрации. Его общим знаменателем является чувство Бесконечной заботы, которое гарантирует лучший уход за всеми материалами. Интеллектуальная технология распознавания может распознавать количество заряда специальными датчиками и автоматически изменять параметры цикла цикла стирки, что затрудняет стирку небольшого количества белья в стиральной машине большей емкости.

Вы спросите, почему бы не отгородить щётки вовсе от помещения? Дело в том, что при работе оборудования выделяется много тепла. Вот почему требуется принудительное охлаждение. В противном случае определить, что сломалось, было бы чрезвычайно просто – постоянно выходили бы из строя схемы защиты от перегрева. То есть реле и термопредохранители. Либо же горят обмотки. Обратите внимание, что на этот счёт многое может сказать инструкция. Поэтому определить, что сломалось, бывает достаточно просто.

Дизайн Каризма — Приятные линии из Италии

Цикл постоянно контролируется и настраивается для обеспечения экономии энергии, воды и времени до 70%. Дополнительная мягкая запатентованная поверхность барабана способствует отличной защите белья. Специальный датчик определяет количество заряда и соответственно регулирует скорость барабана и его запуск. Это цикл с более длинной стадией полоскания, который очень эффективен для мытья органических пятен. Они очевидны не только в общей форме устройства, но и в его частях, таких как большая круглая дверь или элементы панели управления.

Если брать мясорубки, то нам очень нравится приводить примеры из продукции польской фирмы Зелмер. Где в модельном ряду удорожание ведётся по признаку защищённости. Например:

Если наши читатели рассчитывали в этом обзоре найти подробную инструкцию, как проверить якорь электродвигателя в домашних условиях, то, наверное, кто-то из них огорчён. Мы же считаем, что гораздо важнее понять, где именно искать неисправность. Можно с пеной у рта пытаться понять, как проверить двигатель стиральной машины, и при этом не обратить внимание на то, что отказал прессостат. И его показания попросту не дают оборудованию запуститься. Аналогично – перед тем, как проверить двигатель холодильника, ознакомьтесь хотя бы приближённо с устройством пускозащитного реле, которое отвечает за правильную коммутацию обмоток на старте и после разгона вала. Что касается вопросов прозвонки, то дело это недолгое. Гораздо более простое, нежели намотать хотя бы одну секцию на ротор коллекторного двигателя болгарки.

Он предлагает 14 специальных программ для обеспечения наилучших результатов. Если ваш макет квартиры не позволяет вам располагать ваши приборы рядом друг с другом, вы можете купить специальную прокладку между стиральной машиной и сушильной машиной, чтобы обеспечить безопасность этих двух приборов для создания функционального компактного компактного блока с компактным дизайном. В то же время он имеет выдвижную пластину до 14 кг, которая является ценным помощником при надевании одежды в сушилку или при складывании одежды.

Этот прибор также обладает технологией, которая может адаптировать цикл сушки для достижения наилучших результатов при минимально возможном расходе энергии и времени высыхания. Преимущество — также более широкая дверь для облегчения хранения белья. У меня есть маленькая дочь и ее тихий сон, для меня важно самый низкий уровень шума.

Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать?

Подготовка

Перед тем, как проводить диагностику, следует:

После этого гладкая конструкция подъемников обеспечивает наилучшее сочетание производительности и ухода за одеждой. Движения барабана приспособлены к каждому типу волокна для лучшего распределения белья и отличных результатов стирки. Все машины, работающие на электричестве, должны соответствовать требованиям электробезопасности. Эти требования также закреплены в глобальных и европейских стандартах. Как проверить, можно ли повторно использовать или продавать отремонтированный двигатель или конечный продукт?

Как мы можем доказать, что мы надежный и надежный партнер в том, что мы обслуживаем или производим? Могут быть сделаны следующие измерения. Для испытаний высокого напряжения можно измерить неполные разряды, которые можно измерить и отобразить на постоянной графике на экране прибора.

• Возможные настройки напряжения: 6 кВ, 12 кВ, 15 кВ, 24 кВ и 30 кВ.
• Время нарастания для этих значений очень быстрое и до 15 нс.

Необходимые значения параметров предопределены на основе ряда тестов, а контрольные значения либо скрупулезно определяются в конкретном стандарте, в котором будет выполняться тест.

• Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
• Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
• Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный , коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

• Наличие контакта в месте, где его не должно быть.
• Отсутствие контакта в месте, где он должен быть.

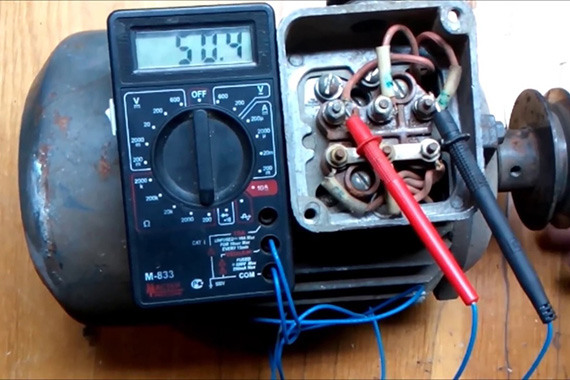

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

• Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
• Установите значения измерений на мультиметре на максимум.
• Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
• Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
• Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
• Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно. Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны. Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

• Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
• Затем измерьте сопротивление между корпусом якоря и коллектором.
• Проверьте обмотки статора.
• Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Проверка обмоток электродвигателя. неисправности и методы

Содержание

1. Как проверить подшипники электродвигателя?
2. Особенности ремонта коллекторных приводов
3. Как прозвонить электродвигатель на обрыв обмоток и межвитковое замыкание
4. Как прозвонить коллекторный двигатель
5. Особенности проверки электромоторов с дополнительными элементами
6. Коллекторные двигатели и основные неисправности якоря
7. Какие электромоторы можно проверить мультиметром
8. Советы по выбору электродвигателя
9. Осмотр электродвигателя
10. Ремонт асинхронных двигателей
11. Трехфазный мотор
12. Двухфазный электрический двигатель
13. Проверка коллекторных электромоторов
14. Проверка коллекторного электродвигателя
15. Какие электромоторы можно проверить мультиметром?
16. Различные схемы подключения асинхронных двигателей к сети 380 вольт
17. Как правильно подключить трехфазный двигатель «звездой»
18. Выполняем соединение по схеме «треугольник»
19. Особенности проверки электромоторов с дополнительными элементами
20. Типы электродвигателей и особенности ремонта
21. Разборка электродвигателя

Как проверить подшипники электродвигателя?

После осмотра прибора можно начинать его проверять и делать это нужно начиная с подшипников двигателя. Очень часто неисправности электродвигателя происходят вследствие их поломки. Они нужны для того, чтобы ротор плавно и свободно двигался в статоре. Расположены подшипники с обоих концов ротора в специальных нишах.

Для электродвигателей чаще всего используются такие типы подшипников, как:

Некоторые нуждаются в оснащении смазочными фитингами. а некоторые уже смазаны в процессе производства.

Проверять подшипники нужно следующим образом:

• разместите двигатель на твердой поверхности и положите одну руку на его верхнюю часть;
• второй рукой проверните ротор;
• постарайтесь услышать царапающие звуки, трение и неравномерность движения – всего это сигнализирует о неисправности прибора. Исправный ротор двигается спокойно и равномерно;
• проверяем продольный люфт ротора, для этого его нужно потолкать за ось из статора. Допускается люфт максимум до 3 мм, но не больше.

Если есть проблемы с подшипниками, то электродвигатель работает шумно, сами они перегреваются, что может привести к выходу прибора из строя.

Особенности ремонта коллекторных приводов

У данного типа электромашин чаще возникают механические неисправности. Например, стирание щеток или засорение контактов коллектора. В таких ситуациях ремонт сводится к чистке контактного механизма или замене графитовых щеток.

Тестирование электрической части сводится к проверке сопротивления обмотки якоря. В этом случае щупы прибора двум соседним контактам (ламелям) коллектора, после снятия показаний производится измерение далее по кругу.

Проверка обмотки якоря коллекторного электродвигателя

Отображенное сопротивление должно быть примерно одинаковым (с учетом погрешности прибора). Если наблюдается серьезное отклонение, то это говорит, что имеет место быть межвитковое КЗ или обрыв, следовательно, необходима перемотка.

Как прозвонить электродвигатель на обрыв обмоток и межвитковое замыкание

Межвитковое замыкание в обмотках можно проверить мультиметром на омах. Если имеется три обмотки, тогда достаточно сравнить их сопротивление. Отличие в сопротивлении одной обмотки указывает на межвитковое замыкание. Межвитковое замыкание однофазных двигателей определить труднее, так как имеются только разные обмотки — это пусковая и рабочая обмотка, которая имеет меньшее сопротивление.

Сравнивать их нет возможности. Выявить межвитковое замыкание обмоток трехфазных и однофазных двигателей можно измерительными клещами, сравнивая токи обмоток с их паспортными данными. При межвитковом замыкании в обмотках, их номинальный ток возрастает, а величина пускового момента уменьшается, двигатель с трудом запускается или совсем не запускается, а только гудит.

Проверка электродвигателя на обрыв и межвитковое замыкание обмоток

Измерять сопротивление обмоток мощных электродвигателей мультиметром не получится, потому что сечение проводов велико и сопротивление обмоток находится в пределах десятых долей ома. Определить разницу сопротивлений, при таких значениях мультиметром, не представляется возможным. В этом случае исправность электродвигателя лучше проверять токоизмерительными клещами.

Если нет возможности подключить электродвигатель к сети, сопротивление обмоток можно найти косвенным методом. Собирают последовательную цепь из аккумулятора на напряжение 12В с реостатом на 20 ом. С помощью мультиметра (амперметра) выставляют реостатом ток 0,5 — 1 А. Собранное приспособление подключают к проверяемой обмотке и замеряют падение напряжения.

Прозвонка электродвигателя на обрыв и сопротивление изоляции

Меньшее падение напряжения на катушке укажет на межвитковое замыкание. Если требуется знать сопротивление обмотки, его рассчитывают по формуле R = U/I. Неисправность электродвигателя можно также определить визуально, на разобранном статоре или по запаху горелой изоляции. Если визуально обнаружено место обрыва, его можно устранить, припаять перемычку, хорошо изолировать и уложить.

Замер сопротивлений обмоток трехфазных двигателей проводят без снятия перемычек на схемах соединений обмоток “звезда” и “треугольник”. Сопротивление катушек коллекторных электродвигаталей постоянного и переменного напряжения также проверяют мультиметром. А при большой их мощности проверка ведется с помощью приспособления аккумулятор — реостат, как указано выше.

Сопротивление обмоток этих двигателей проверяют отдельно на статоре и роторе. На роторе лучше проверять сопротивление непосредственно на щетках, прокручивая ротор. В этом случае можно определить неплотное прилегание щеток к ламелям ротора. Устраняют нагар и неровности на ламелях коллектора, их шлифовкой на токарном станке.

Вручную эту операцию сделать трудно, можно не устранить эту неисправность, а искрение щеток только увеличится. Пазы между ламелями также прочищают. В обмотках электродвигателей может быть установлен плавкий предохранитель, тепловое реле. При наличии теплового реле проверяют его контакты и при необходимости чистят их.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

{SOURCE}

Особенности проверки электромоторов с дополнительными элементами

Дополнительными элементами, электродвигатели оснащаются с целью оптимизации работы или защиты.

1. Термопредохранители: отключают двигатель от электропитания по достижении температуры, опасной для изоляционных материалов. Располагаются на корпусе (крепятся скобой) или под изоляцией обмотки. Во втором случае проверку выполнить проще, поскольку выводы легкодоступны. Определить, с какими разъемными ножками связана защитная схема, можно при помощи мультиметра или индикатора фазы (похож на отвертку с лампочкой). В норме сопротивление между выводами термопредохранителя весьма мало (короткое замыкание).
2. Термореле: часто применяются вместо термопредохранителей. Обычно бывают нормально замкнутыми, но встречаются и разомкнутые. Для диагностики по нанесенной на корпус реле маркировке, в справочниках или Интернете, находят сопротивление его компонентов, затем проверяют мультиметром их фактическое значение. Для поиска в Сети, в строке набирают марку реле и следом «Data Sheet» («даташит»). Если термореле сгорело, по его параметрам подбирают аналог.
3. Трехвыводные датчики оборотов двигателя. Устанавливаются в стиральных машинах. Основной элемент датчика — металлическая пластина, на которой при пропускании через нее токов малой величины формируется разность потенциалов.

Запитывается датчик через два крайних вывода. Если коснуться их щупами мультиметра в режиме омметра, в норме он отобразит мизерное сопротивление.

Проверка третьего вывода возможна только в рабочем режиме, когда присутствует магнитное поле. Попытка прозвонить датчик на ходу, то есть при включенной стиральной машине, может привести к травме. Рабочий режим безопаснее сымитировать, демонтировав двигатель и запитав датчик отдельно. Импульсы на выходе датчика формируют путем поворота ротора.

Мультиметр позволяет выявить пусть не все, но многие поломки электродвигателя. В основном при помощи прозвонки выявляются обрывы и короткие замыкания. Полную диагностику проводят на специальных стендах, для измерения сопротивления изоляции требуется мегомметр.

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу – якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов. Кроме того, искры могут появиться в результате межвиткового замыкания, то есть, замыкания обмоток в коллекторе. Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения

Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем

Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

• Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.
• Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
• Целостность обмотки проверяется путем прозвонки выводов.
• После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Какие электромоторы можно проверить мультиметром

Если в двигателе нет механических повреждений, что обычно определяется визуально, то его неисправность в большинстве случаев обусловлена следующим:

• произошел обрыв внутренней цепи;
• случилось замыкание, то есть появился контакт там, где его не должно быть.

Оба дефекта выявляются мультиметром. Сложности возникают только при проверке двигателей постоянного тока: у большинства из них обмотка имеет почти нулевое сопротивление и его приходится замерять косвенным методом, для чего понадобится собрать несложную схему.

1. Трехфазные асинхронные двигатели работают и при однофазном питании.
2. Асинхронные одно- и двухфазные с короткозамкнутым ротором конденсаторные. К этому типу относится большинство двигателей бытовых приборов.
3. Асинхронные с фазным ротором. Такой ротор имеет трехфазную обмотку. Двигатели с фазным ротором применяются там, где требуется регулировка частоты вращения и понижение пускового тока: в крановом оборудовании, станках и пр.
4. Коллекторные. Применяются в ручном электроинструменте.
5. Асинхронные трехфазные с короткозамкнутым ротором.

Популярность моторов последнего типа объясняется рядом достоинств:

• простота конструкции;
• прочность;
• надежность;
• низкая стоимость;
• неприхотливость (не требует ухода).

Все электродвигатели состоят из двух частей: неподвижной и вращающейся. Первая у моторов переменного тока называется статором, у постоянного — индуктором; вторая – соответственно ротором и якорем.

Советы по выбору электродвигателя

Главное при выборе электродвигателя – это подбор его в соответствии с теми условиями, где он будет использоваться. Например, для влажной среды следует выбирать брызгозащитные приборы, а приборы открытого типа категорически нельзя подвергать воздействию жидкости. Помните следующее:

• двигатели брызгозащитного типа можно применять во влажных и сырых местах. Их конструкция такая, что жидкость не может попасть внутрь прибора под давлением силы тяжести или потока воды;
• открытый двигатель предполагает, что все его детали будут находиться на виду. С торцов приборы имеют огромные отверстия и хорошо видны обмотки статора. Эти отверстия категорически нельзя блокировать. а сами электродвигатели подобного типа нельзя использовать во влажных помещениях, а также грязных и пыльных;
• двигатели типа TEFC можно использовать везде, за исключением тех условий, на которые они не рассчитаны, о чем можно прочесть в руководстве пользователя к устройству.

Итак, мы перечислили наиболее распространенные проблемы, которые могут произойти с бытовыми электродвигателями. Практически всех их можно распознать и принять те или иные меры посредством проверки прибора

А как правильно его проверять и на какие детали при этом стоит обращать внимание прежде всего, мы и рассмотрели выше

Осмотр электродвигателя

Сначала проверка начинается с тщательного осмотра. При наличии тех или иных дефектов прибора, он может выйти из строя гораздо раньше установленного срока. Дефекты могут появиться вследствие неправильной эксплуатации двигателя или его перегрузкой. К их числу относят следующее:

• сломанные подставки или монтажные отверстия;
• краска посередине двигателя потемнела вследствие перегрева;
• наличие грязи и других посторонних частиц внутри электродвигателя.

Также осмотр включает в себя проверку маркировки на электродвигателе. Она нанесена на металлический шильдик. который прикреплен снаружи двигателя. Табличка с маркировкой содержит важную информацию о технических характеристиках данного прибора. Как правило, это такие параметры, как:

• сведения о компании-производителей двигателя;
• название модели;
• серийный номер;
• количество оборотов ротора в минуту;
• мощность прибора;
• схема подключения двигателя к тем или иным напряжениям;
• схема получения той или иной скорости и направления движения;
• напряжение – требования в плане напряжения и фазы;
• ток;
• размеры и тип корпуса;
• описание типа статора.

Статор на электродвигателе может быть:

• закрытым;
• обдуваемым посредством вентилятора;
• брызгозащитным и прочих типов.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

• Правильность намотки.
• Качество изоляции.
• Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Двухфазный электрический двигатель

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.

Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.

Проверка коллекторных электромоторов

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

• Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
• Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.
• Проверить статор на целостность обмотки.
• Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.

Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

Подробно проверка двигателей электроинструмента показана в этом видео:

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

• Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
• Затем измерьте сопротивление между корпусом якоря и коллектором.
• Проверьте обмотки статора.
• Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

• Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
• Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
• Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
• Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
• Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Различные схемы подключения асинхронных двигателей к сети 380 вольт

Для того чтобы заставить работать двигатель существует несколько различных схем подключения, наиболее используемые среди них — звезда и треугольник.

Как правильно подключить трехфазный двигатель «звездой»

Такой способ подключения применяется в основном в трехфазных сетях с линейным напряжением 380 вольт. Концы всех обмоток: C4, C5, C6 (U2, V2, W2), — соединяются в одной точке. К началам обмоток: C1, C2, C3 (U1, V1, W1), — через аппаратуру коммутации подключаются фазные проводники A, B, C (L1, L2, L3). При этом напряжение между началами обмоток будет 380 вольт, а между местом подключения фазного проводника и местом соединения обмоток буде составлять 220 вольт.

На табличке электродвигателя указывается возможность подключения по способу «звезда» в виде символа Y, а также может указываться и можно ли подключить по другой схеме. Соединение по такой схеме может быть с нейтралью, которая подключается к точке соединения всех обмоток.

Такой подход позволяет эффективно защитить электродвигатель от перегрузок при помощи четырехполюсного автоматического выключателя.

Соединение «звездой» не позволяет электродвигателю, приспособленному для сетей 380 вольт развить полную мощность в силу того, что на каждой отдельной обмотке будет напряжение в 220 вольт. Однако, такое соединение позволяет не допустить перегрузки по току, старт электродвигателя происходит плавно.

В клеммной коробке будет сразу видно, когда электродвигатель соединен по схеме «звезда». Если есть перемычка между тремя выводами обмоток, то это однозначно говорит о том, что применяется именно эта схема. В любых других случаях применяется другая схема.

Выполняем соединение по схеме «треугольник»

Для того чтобы трехфазный двигатель мог развить свою максимальную паспортную мощность используют подключение, которое получило название «треугольник». При этом конец каждой обмотки соединяют с началом последующей, что в действительности образует на принципиальной схеме треугольник.

Выводы обмоток соединяют следующим образом: C4 соединяют с C2, С5 с C3, а С6 с C1. При новой маркировке это выглядит так: U2 соединяется с V1, V2 с W1, а W2 cU1.

В трехфазных сетях между выводами обмоток будет линейное напряжение 380 вольт, а соединение с нейтралью (рабочим нулем) не требуется. Такая схема имеет особенность еще и в том, что возникают большие пусковые токи, которые может не выдержать проводка.

На практике иногда применяют комбинированное подключение, когда на этапе запуска и разгона используется подключение «звездой», а в рабочем режиме специальные контакторы переключают обмотки на схему «треугольник».

В клеммной коробке подключение треугольником определяется наличием трех перемычек между клеммами обмоток. На табличке двигателя возможность подключения треугольником обозначается символом Δ, а также может указываться мощность, развиваемая при схеме «звезда» и «треугольник».

Трехфазные асинхронные двигатели занимают значительную часть среди потребителей электроэнергии благодаря своим очевидным достоинствам.

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

• Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала. Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой. В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера. Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема. Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
• Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе. Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.
• Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин. Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток. Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание. Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле. Не следует измерять величину электропитания датчика при включенном двигателе. Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик. Для возникновения импульсов на выходе датчика покрутите ось. Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Типы электродвигателей и особенности ремонта

Данные устройства производятся в разных конструктивных исполнениях. Выход из строя обмотки в промышленности ремонтируется отправкой двигателя в ремонтный цех, где двигатели разбирают, чистят, ревизируют.

Потом неисправные обмотки перематывать стараются на специальных намоточных установках
. После этого собирают и проверяют двигатели на рабочих оборотах с измерением тока холостого хода и под предполагаемой нагрузкой.

Электродвигатели подразделяются на два типа:

• с короткозамкнутым ротором моторы представляют собой простоту изготовления, дешевизну и имеют высокий коэффициент полезного;
• с фазным ротором, используют такое конструктивное решение при недостаточном напряжении питающей сети, если этого питания не хватает для запуска устройства.

Неисправность таких устройств в быту устраняется совместно с сервисной службой или сдачей этого мотора в мастерскую. Но, что же делать если поблизости нет сервиса и нет возможности отдать в ремонт профессионалам?

Единственный вариант попробовать разобрать в домашних условиях и обеспечить перемотку самостоятельными силами. Перематывать обмотки может человек, обладающий минимальными знаниями
о способе проведения перемотки.

Разборка электродвигателя

Перед разборкой необходимо обработать мотор влажной чисткой, затем очистить ветошью. Откручиваем крышку вентилятора
, снимаем последовательно все болты. После этого спрессовываем вентилятор, предварительно открутив его фиксирующий болт.

Откручиваем крепления подставки
и крепление фланцев. Отсоединяем борно электродвигателя с клеммником. Все крепления и болты надо складывать отдельно, чтобы не было проблем в дальнейшем со сборкой. Откручиваем передний фланец вместе с ротором и вытаскиваем.

Разное устройство электродвигателей заставляет предварительно задумываться: «Какая из обмоток вышла из строя роторная или статорная». С помощью приборов омметра и мегоомметра
проводим проверку обмоток.

Прозваниваем двигатель омметром между тремя фазными выводами на одинаковость сопротивления. Проверяем омметром каждую фазу на землю, сопротивление должно быть порядка нескольких мегоОм и выше. Затем берём мегоомметр и проверяем сопротивление изоляции
каждой обмотки на корпус.

Определились с неисправной обмоткой, в нашем случае неисправна обмотка статора
, а ротор имеет неразборную конструкцию. Демонтаж статора не совсем простая задача, как казалось бы на первый взгляд.

Если обмотка оплавилась очень сильно и электродвигатель вышел из строя от перегрева, то выбивать её не понадобится, она достаточно легко снимется
со своих мест крепления. Случилось так, что обмотка подгорела немного или она в обрыве, то лак очень хорошо будет держать, и даже попытки сбить зубилом не приведут к полному удалению старых частей.

Как вариант, можно развести костёр и нагреть корпус статора
чтобы весь лак внутри выгорел. После таких действий старые отложения высыпятся сами.

Необходимо дать остыть корпусу на воздухе, не прибегая к жидкостному охлаждению, в противном случае корпус не выдержит разности температур
и треснет. Зачистка внутренней поверхности требуется до состояния блеска. Не должно остаться окалин от оплавленного лака и меди.

Потребуется подсчёт количества витков и параметры провода. Подбираем для перемотки именно обмоточный провод
. Эта проводка имеет особенные свойства. По форме бывают округлые и прямоугольного сечения.

Проводка обладает очень малым сопротивлением изоляции
. В мастерских по ремонту имеются механические устройства намотки обмоток, провода берутся с повышенной прочностью изоляции, в маркировке добавляется буква М. Мы проводим перемотку своими руками, поэтому возьмём провод с обычной изоляцией с параметрами соответствующими предыдущей.

Китайский производитель высоковольтных двигателей, высокоэффективных двигателей, поставщиков синхронных двигателей

Спотовые товары

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Рекомендуется для вас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Рекомендация продавца

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Популярные продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика, Торговая Компания, Группа Корпораций
	Основные продукты:	Двигатель высокого напряжения , Высокоэффективный двигатель , Синхронный двигатель , Двигатель с контактным кольцом , Вертикальный . ..
	Зарегистрированный капитал:	10000000 юаней
	Площадь завода:	>2000 квадратных метров
	Сертификация системы менеджмента:	ИСО 9001, ИСО 9000, ИСО 14001, ИСО 14000, ИСО 20000
	Среднее время выполнения:	Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц

ZCL Electric Motor Technology Co. , Ltd. — производственная компания, специализирующаяся на разработке, производстве и производстве электродвигателей., уставный капитал 10 миллионов юаней, в основном занимается различными сериями высоковольтных и низковольтных электротехнических изделий. Компания и многие выдающиеся отечественные производители двигателей установили хорошие отношения сотрудничества, придерживаются отечественных и зарубежных клиентов с высококачественными моторными продуктами и услугами.

Основная сфера деятельности компании: Механические и …

Просмотреть все

Процесс производства двигателя

4 шт.

Проверка типа двигателя

Статор, покрытие ротора погружением, сушка

Динамический баланс ротора

Компонент в сборе

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

г-н Тиан

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?

 Опубликовать запрос на поставку сейчас

Двигатель с контактным кольцом-IC01 Асинхронный двигатель с контактным кольцом

Двигатели с контактным кольцом, также называемые двигателями с фазным ротором, являются сердцем многих приводных приложений в диапазоне высокой мощности. Они чаще всего используются в сырьевой промышленности, такой как добыча руды и полезных ископаемых, или в производстве вяжущих, таких как цемент, известняк и гипс, в различных технологиях дробилок, валковых прессов и мельниц, а также в больших вентиляторах, насосах и конвейерах. 9Асинхронный двигатель с контактным кольцом 0005

надежен, долговечен и используется на промышленных предприятиях по всему миру.

Стандартное исполнение асинхронных двигателей с контактными кольцами IC 01

l Типы конструкции: IM B3, V1

l Классы защиты: IP23, IC01

l Напряжение: от 230 В до 13 000 В, высота вала: 90 800 В 90 800 В от 355 до 900

л Клеммная коробка: правая или левая, поворачивается на 4 x 90°

л Корпус двигателя: из сварной стали со встроенными опорными плитами

l Термическое использование: F/B

kinchi motors специализируется на специальных конструкциях асинхронных двигателей с контактными кольцами IC 01 для промышленного применения по всему миру.

Преимущества двигателей переменного тока с контактными кольцами Электродвигатели класса охлаждения IC 01:

л Очень высокий пусковой момент, в два-три раза превышающий номинальный

л Низкий пусковой ток при пуске, нулевой или незначительно превышающий номинальный ток

л Время разгона и количество пусков не ограничено

л Импульсы крутящего момента при пуске отсутствуют или очень малы, в зависимости от технологии пуска требуется экранированный соединительный кабель

Электродвигатели с роторами с контактными кольцами класса охлаждения IC 01 подходят, например, для промышленности

l Электростанции

l Paper industry

l Steel industry

l Cement industry

l Raw material extraction and materials handling

Electrical performance data
