ИЖ Юпитер 5 мотоцикл

У Юпитера пятого поколения существенно модернизирован двигатель. Более выгодно подобраны фазы газораспределения, оптимизирована продувка цилиндра и улучшены тягово-динамические характеристики. Силовой агрегат новой модели мотоциклов ИЖ Юпитер-5 лучше своих предшественников справляется увеличением скорости сопротивления, что немаловажно при движении с коляской по проселочным дорогам.

Максимальный крутящий момент увеличен с 3,4 до 3,5 и достигается он при показателе на 600-900 об/мин меньше чем ранее. Хотя максимальная мощность, по сравнению с Юпитером 4 уменьшилась на 4 л.с (с 28 до 24), мощность на самых ходовых, средних оборотах, несколько возросла — на 2 л.с.
Показатель частоты вращения соответствующий максимальной мощности в «5»-ой модели снижен до 4800-5600 об/мин при 5600-6200 об/мин у «Юпитер-4».

Приятно радует то, что при полной нагрузке ИЖ Юпитер-5 легко набирает скорость и уверенно себя чувствует на высших передачах, что позволяет переключать их гораздо реже, чем на предшественнике. Это аспект будет по сердцу, как сельским мотолюбителям, так городским.

Расход топлива у одиночной модели 5,9л/100км вместо прежних 6,2 и 7,1 вместо 7,5 л/100км при наличии коляски.

Изменения в конструкции цилиндров и оребрении головок позволили снизить шумность двигателя. В целом агрегат стал более надежным из-за увеличения износостойкости поршневых колец, улучшения герметизации картера, улучшения механизма кик-стартера и храпового механизма в барабане сцепления.

Двигатель ИЖ Юпитер-5-03

Двигатель жидкостного охлаждения ИЖ Юпитер-5 выгодно отличается от охлаждения встречным потоком воздуха тем, что может работать длительное время в экстремальном режиме при высокой температуре окружающей среды. Это позволяет использовать в стационарных установках без внешнего обдува. Одновременно повышается техноэкономические и экологические параметры мотоцикла.

Поршневая водяного охлаждения мотоцикла ИЖ Юпитер-5-03(ИЖ 6. 113-03):
1 –крышка генератора; 2 – крышка картера правая; 3 – генератор; 4 – уплотнение с правой крышкой; 5 – вал коленчатый правый; 6 – половина картера правая; 7 – маховик; 8 – уплотнение коленчатого вала; 9 – крышка кривошипной камеры; 10 – вал коленчатый левый; 11 – уплотнение левое; 12 – половина картера правая; 13 – звездочка коленчатого вала; 14 – крышка картера правая; 15 – водяной насос; 16 – цилиндр; 17 – свеча зажигания; 18 – головка цилиндра; 19 – поршень; 20 – шатун.

Система жидкостного охлаждения ИЖ Юпитер-5-03 с принудительной циркуляцией жидкости включает:
— специальные цилиндры и головки цилиндров с полостями для циркуляции жидкости;
— крышки головок цилиндра;
— коллектор с термостатом;
— водяной насос с приводом;
— радиатор с расширительным бачком и паровоздушными клапанами в пробке радиатора;
— вентилятор с электродвигателем и термореле включения вентилятора;
— термостатик включения сигнального индикатора перегрев;
— гибкие соединительные шланги и хомуты их крепления.

Двигатель Юпитер-5-03 жидкостного охлаждения имеет не взаимозаменяемые с двигателем воздушного охлаждения поршни, поршневые кольца и коленчатый вал по отверстию верхней головки шатуна, в который устанавливается специальный игольчатый подшипник.

В качестве охлаждающей жидкости на ИЖ Юпитер-5-03 рекомендуется антифриз А40 М (ТОСОЛ). Допускается кратковременно применять воду, желательно кипяченую, не допуская ее замерзанию. Использования воды в системе ведет к преждевременному износу деталей водяного насоса.

Система охлаждения мотоцикла ИЖ Юпитер-5-03(ИЖ 6.113-03):
1 – термореле; 2 – вентилятор с кожухом; 3 – коллектор в сборе; 4 – шланг подающий; 5 – патрубок выпускной; 6 – карбюратор; 7 – патрубок верхний чехла цепи; 8 – патрубок нижний чехла цепи; 9 – пробка сливная коробки передач; 10 – крышка люка маховика; 11 – прокладка люка маховика; 12 – пробка полости маховика; 13 – шланг подводящий; 14 – демпфер крепления; 15 – хомут закрепления шланга; 16 – защита радиатора; 17 – радиатор; 18 – пробка.

Система охлаждения ИЖ Юпитер-5-03 работает в автоматическом режиме, поддерживая температуру жидкости в пределах 80…90 градусов. В период прогрева холодного двигателя, клапаны термостата закрыты, циркуляция антифриза идет через небольшое отверстие в коллекторе, имея ограничительную скорость потока и расход. При нагревании до 80 градусов открывается клапан термостата, обеспечивая уменьшение сопротивления, потоку тосола, увеличивая скорость и, тем самым, повышая эффективность охлаждения.

Электродвигатель вентилятора включается при температуре антифриза 92 градуса и выключается при температуре 87 градусов.

При нагреве жидкости до температуры 98…104 градуса термодатчик включает индикатор на щитке приборов мотоцикла перегрев.

Предохранительные клапаны в пробке радиатора регулируют избыточное давление 0,05Мпа и разряжение 0,012Мпа.

Увеличенный коэффициент объемного расширения антифриза компенсируется расширительным бачком, соединенным трубкой с радиатором.

Охлаждающая жидкость заливается в радиатор через горловину до уровня утопления верхних трубок (заправочная емкость 2,1 литра). Слив жидкости через сливные отверстия в двигателе при снятой пробке радиатора.

Ходовая часть ИЖ Юпитер-5

В экипажной части тоже есть ряд изменений, коснувшихся руля, переднего тормоза и задних амортизаторов. Появились рельефное седло без заклепок в обивке и передний противогрязевый щиток со штампованным кронштейном.

Электрооборудование ИЖ Юпитер-5

Комплект электрооборудования у ИЖ Юпитер-5 и ИЖ Юпитер 5-03 остался без изменений, однако схема и конструкция приборов существенно улучшены. Соединение электрических приборов выполнено одним проводом, другой масса мотоцикла. По проводу идет плюс источника питания. С корпусом соединяются отрицательные клеммы приборов. Напряжение системы равно 12 вольт ток постоянный.

Цена на модель может колебаться в пределах $100-500 от технического состояния.

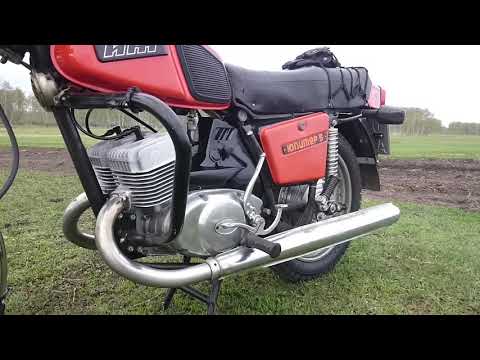

Иж Юпитер — 5: технические характеристики, двигатель

Опубликовано: 07/02/2017Рубрика: Иж ЮпитерАвтор: Администратор

В 1985 завод «Ижмаш» начал выпуск новой модели мотоциклов Иж Юпитер-5К и Иж Юпитер — 5. Когда конструкторы разрабатывали эту модель они старались по максимальному учесть замечания владельцев «юпитеров» пред идущего поколения (четвертого). В основном все замечания ссылались на плохое электрооборудование, а также экономичность аппарата.

Иж юпитер-5 – один из самых популярных мотоциклов времён СССР, а выпускался с 1987 по 2008 года в Ижевске. Обладает изрядным ресурсом. Надежен, собран качественно. Создавался он как мотоцикл среднего класса.Предназначался для любых покрытий дороги и вообще без покрытий. Из-за этого получил большую популярность у жителей сельской местности. Еще эта техника обладает высокой маневренностью и приемлемыми габаритами. К тому же эта получилась экономичной и неприхотливой.

Иж — Юпитер-5 выпускался вместе с Иж — Планетой 5 и конкурировал с ним. Два этих мотоцикла практически одинаковы. Различались они только двигателями. «Юпитер» оснащался 2-х цилиндровым мотором, а «Планеты» всего одним. За счет этого у первого аппарата было больше мощности.

Содержание

1. Технические характеристики иж юпитер — 5
2. Двигатель практичный и очень надеженый
3. Дизайн мотоцикла

Технические характеристики иж юпитер — 5

• Вес мотоцикла – 160 кг
• Двигатель – двухтактный.
• Два цилиндра объемом 347 куб.см.
• Охлаждение — воздушное·
• Смазывающая система работает вместе с топливной. То есть, масло разбавляется в бензине.
• Максимальная скорость составляет не много – всего 120 км/час.
• Расход топлива – 4-5 литров на 100 км. Это в техническом паспорте так заявлено. Точно нельзя указать, потому что на каждом виде дорог показатель будет другим. Бензин использует еще тот — А-76, перемешанный с маслом в пропорции 25:1.
• Максимальный выдерживаемый мотоциклом без коляски вес – 145 кг.
• Коробка передач – четырехступенчатая. Привод на заднее колесо – цепь.
• Тип сцепления – многодисковое, постоянно замкнутое, в маслянной ванне.
• Передний и задний тормоз барабанного типа.

Стоит отметить, что за все 20 лет, что строили этот мотоцикл, концепция его оставалась неизменой. С каждой моделью эти мотоциклы становились пусть не намного, но все же лучше предыдущей и «Юпитер-5» не стал исключением.

Если сравнить Юпитер-5 с Юпитером-4, то оба по внешнему виду практически не отличались друг от друга, но все же пару деталей изменены: был увеличен крутящий момент, немного уменьшилась мощность. Это «немного» составляет 4 лошадиных силы. В четвертой модели было 28, а в пятой 24 лошадиных сил.

Но в силе выиграл!В плане дизайна изменилась форма оребрения цилиндра. Поставлены другие выхлопные трубы. Еще было пару модификаций к этой модели — грузовой и туристический. Первая модификация оснащалась боковым прицепом и запасным колесом. Вторая — люкс версия, не имела коляски, зато на него ставили обтекатель и ножные дуги.

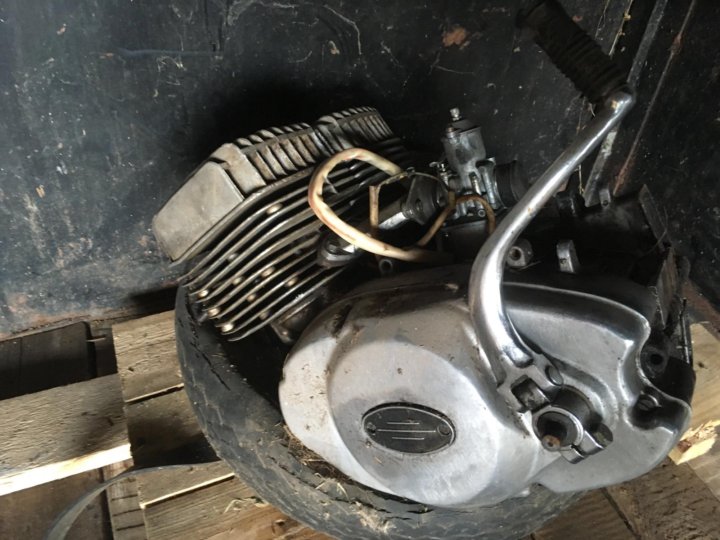

Двигатель практичный и очень надеженый

Двигатель получился очень надежным и практичным. Простота системы и неприхотливость облегчило не только ремонт, но и эксплуатацию мотора. Имея 175 куб.см на каждый цилиндр, он не только тянул груженный до дальше некуда боковой прицеп, но и развивал сумасшедшие по тем временам 120 км/час. По сравнению с тяжелыми мотоциклами даже выигрывал в скорости на 10 километров. А еще отлично ведет себя при низких температурах.

Дизайн мотоцикла

Как и многие другие мотоциклы Иж, «Юпитер-5» не получил каких то особых изменений в дизайне по сравнению с четвёртым юпитером. Вскоре после выхода «Планета-5» дизайнеры схитрили и позаимствовали от него пару внешних элементов.

А именно: первая выпущенная модель получила обычную квадратную форму приборной панели, которая включала в себя указатель поворота, ближний – дальний свет, замок зажигания и спидометр. После переработки одну панель разделили на две части: на первой расположили индикаторы, а на второй спидометр.

Так же была изменена форма бака. Из-за этого новая модель получила более длинное сидение, объединенное с задним стоп-сигналом.В заключение следует отметить, что для своего времени, да еще в СССР, это был по праву брэндовый мотоцикл. Только термина такого тогда не было. Все меняется.
