Всё больше, в последнее время, человек задумывается об экологии. Не исключением становится и автоиндустрия. С каждым годом повышаются экологические стандарты, а с этим модернизируются и усовершенствуются двигатели транспортных средств. Гибридный двигатель – одно из решений улучшения экологичности использования автомобиля.

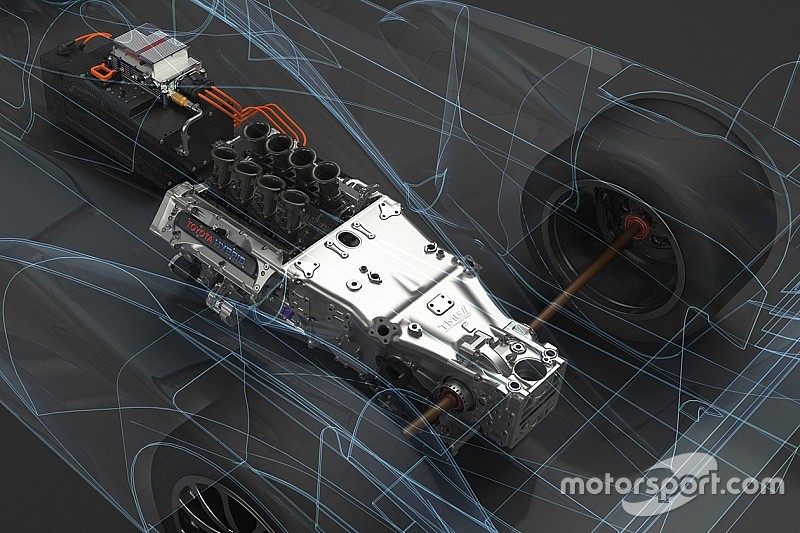

Что такое гибридный двигатель

Что же такое гибридный двигатель и его устройство? Само слово «гибрид» переводится с латыни, как «помесь». По факту – это помесь классического варианта силового агрегата и электромотора. Так, привод ведущих колёс ведётся путём вращения при помощи обычного двигателя внутреннего сгорания или электромотором.

Каждый из силовых агрегатов выполняет в движение определённую функцию. Так, когда транспортное средство стоит в городских пробках, то движение осуществляется при помощи электромотора, а вот на трассе в работу вступает бензиновая силовая установка.

Плюсы «гибрида»

Пожалуй, самым большим плюсом в использовании гибридного силового агрегата является его экономичность. Как правило, такой мотор потребляет на 25-30% меньше горючего, от стандартных бензиновых двигателей.

Вторым позитивным моментом является – высокая экологическая норма. Поскольку уменьшается расход топлива, то в экосистему идёт меньше выбросов отработанных выхлопных газов.

Третьим плюсом становится то, что батареи для электромотора заряжаются от бензинового двигателя и если они сядут, то всегда можно переключиться на бензин. Сюда же можно отнести одинаковые технические характеристики. По мощностным характеристикам «гибрид» ничем не уступает обычному мотору.

Лучше всего «гибридный» двигатель чувствует себя в городском цикле использования, где есть частые остановки. В таком случае, в основном, работает сам электромотор. Во многих странах на «гибридных» автомобилях ездит городская полиция.

Минусы использования «гибрида»

Первым минусом, который стоит отметить, является дорогой ремонт гибридных моторов. Производители «гибрида» объясняют это тем, что силовой агрегат является конструктивно сложным, что в обслуживании, так и в восстановлении.

Аккумуляторные батареи гибридного движка, достаточно чувствительные к перепадам и снижению температуры, из-за чего при падении ниже -15 градусов Цельсия, они быстро разряжаются, и эксплуатация проводится в основном на бензине.

Высокая стоимость самого транспортного средства с гибридным мотором. Не каждый автолюбитель способен позволить себе машину, которая стоит 20 000 $. Несмотря на это, ряд стран ввели льготные налоги на растаможивание, регистрацию и использование гибридных движков, чтобы стимулировать покупателей к покупке данных автомобилей. На территории стран СНГ это пока не сделалось.

Современные показатели

Toyota лидирует по количеству гибридов и активно выпускает эти автомобили с 1997 года, причём в модификациях как обычных автомобилей серии Prius, кроссоверов серии Lexus RX400h, так и автомобилей люкс-класса — Lexus LS 600h.

По итогам 2006 года во всём мире было продано более полумиллиона только модели Prius. Технологию гибридного привода Toyota HSD лицензировали Ford(Escape Hybrid), Nissan (Altima Hybrid).

Массовое производство гибридных автомобилей сдерживается дефицитом никель-металлогидридных аккумуляторов.

В 2006 году в Японии было продано 90410 гибридных автомобилей, что на 47,6 % больше, чем в 2005 году.

В 2007 году продажи гибридных автомобилей в США выросли на 38 % в сравнении с 2006 годом. Гибридные автомобили в США занимают 2,15 % рынка новых легковых автомобилей. Всего за 2007 год в США было продано около 350000 гибридных автомобилей (без учёта продаж корпорации GM).

Всего с 1999 года до конца 2007 года в США было продано 1 002 000 гибридных автомобилей.

Вывод

Как показывает современная тенденция, всё больше автомобилистов начинает предпочитать гибридные силовые агрегаты. Они более экономичные, бесшумные и экологичные. Недостатком использования является дорогой ремонт, и чувствительность батарей к перепаду температуры.

Увеличение числа автотранспорта в мире и ряд экологических проблем, с которыми столкнулось человечество последние пару десятилетий, привело к серьезным изменениям в сфере автомобильной промышленности.

Продиктованы они, в первую очередь, существенно ужесточившимися экологическими нормами и возросшей ценой топлива, в связи с чем автопроизводители вынуждены искать способы снизить количество токсических выбросов и общий расход топлива в автомобилях.

При этом, несмотря на появление электромобилей, разработок транспортных средств с топливными элементами, единственным действенным способом на сегодня оказалось создание машин с гибридными двигателями – наиболее простой путь «вписаться» в эконормы и предложить потребителю удобный в использовании продукт.

О том, что представляет собой рынок машин «гибридов» сегодня, мы и постараемся рассказать в данном материале, ведь сегодня многие потенциальные покупатели не представляют, что значит гибридный автомобиль и какие преимущества предлагает.

Гибридные автомобили – что это такое?

Принцип транспортного средства, построенного на гибридной схеме, весьма прост. В его основу положен принцип обычного бензогенератора, когда силовой агрегат транспортного средства вращает генератор и осуществляет зарядку тяговой батареи.

Видео — как устроен гибридный автомобиль:

В свою очередь, энергия батареи позволяет автомобилю какое-то время двигаться исключительно на электрической тяге с «нулевым» количеством токсичных выбросов. После того, как энергия в батареях иссякнет, в работу снова включается бензиновый мотор, который позволяет продолжать движение и при этом восполняет заряд в аккумуляторных батареях.

Надо сказать, что наряду с этой схемой существует и другая, носящая название plug-in hybrid. В ней аккумулятор заряжается не только от мотора, но и от обычной бытовой электросети, а его емкости достаточно для поездок на небольшие расстояния (как правило, около 30-40 километров). По факту это значит, что доехать до работы и обратно вы можете, совершенно не используя бензиновый двигатель (и, соответственно, не тратя топлива).

Преимущества машин с гибридным двигателем

Наверняка многие зададутся вопросом, а для чего вообще «городить огород» с аккумуляторами, электромоторами, батареями и двигателем внутреннего сгорания? Что дает гибридная схема силовой установки?

Перед тем, как ответить на этот вопрос, стоит вспомнить, когда «традиционный» автомобиль расходует наибольшее количество топлива. Известно, что максимальный расход (и, соответственно, токсичность выбросов) приходится на этап разгона до крейсерской скорости, а также в городском режиме движения при частых разгонах-торможениях.

Видео — как можно улучшить гибридный автомобиль:

Таким образом, электропривод в машинах с гибридной силовой установкой вступает в действие именно в этих режимах. При полностью заряженной батарее «гибрид» начинает движение на электротяге, а при достижении определенного скоростного порога (в зависимости от модели он составляет от 20 до 40 километров в час) в действие вступает двигатель внутреннего сгорания.

При этом наиболее широкий ряд «гибридов» от Тойота представлен непосредственно в Японии и США. На внутрияпонском рынке машины продаются под маркой Тойота, а в Америке по традиции наиболее популярен Лексус (в России, надо сказать, наибольшая часть гибридных авто также продается под этой торговой маркой).

Наиболее насыщенным с точки зрения количества гибридных авто от Тойота по праву стоит считать рынок Японии. На него компания выводит все новейшие модели, на которых «обкатывает» технологии, которые должны пойти в серию на «глобальных» моделях.

В частности, флагманские модели типа Toyota Avalon и другие уже сегодня предлагают ряд технических новаций, связанных с увеличением надежности «гибридов», а также большим запасом хода от одного заряда батареи.

Почему мы коснулись этого вопроса на нашем портале? И почему мы хотим просветить Вас в вопросах работы гибридных двигателей? Всё предельно просто и понятно. Дело в том, что многие сферы нашей жизнедеятельности буквально пронизаны взаимодействием всевозможных технологий, которые в своём симбиозе порождают гораздо более эффективные методы, гаджеты и механизмы. И конечно же не посмели отставить в сторону и двигатели для наших четырёхколёсных любимцев. И вот именно о таких агрегатах, их положительных и отрицательных сторонах, о том как они работают мы и поговорим в данной теме. А пока совершим небольшой экскурс в историю. Поехали!

Немного истории

Автомобили с гибридными «сердцами» – изобретение далеко не новое, как может показаться на первый взгляд. Первооткрывателем и воплотителем идеи гибридного двигателя стал иезуитский священнослужитель по имени Фердинанд Вербист.
В 1665 году он начал работать над планами создания простых четырёхколёсных повозок, работающих на паровой и конной тяге. Но а первые серийные модели с гибридными двигателями увидели свет уже на рубеже 19-го и 20-го веков. На протяжении десяти лет, начиная с 1887 года французская Compagnie Parisienne des Voitures Electriques
выпустила серию и автомобилей с гибридными моторами. А в 1900 году компания General Electric создала гибридное авто с четырёхцилиндровым бензиновым двигателем. Компания Walker Vehicle Company of Chicago до 1940 года выпускала гибридные грузовые автомобили.

Конечно, на то время производство подобных автомобилей ограничивалось небольшими партиями и созданием разного рода прототипов. Однако в наше время острая нехватка нефтяных ресурсов и постоянно прогрессирующий экономический кризис побудили автомобильных конструкторов и разработчиков вернуться к истокам и возобновить выпуск автомобилей с гибридными двигателями.

Как работает гибридный двигатель – простыми словами о новых технологиях

Ну а теперь самое время разобраться с тем, что за агрегат гибридный двигатель и почему так рьяно стали производит автомобили с такими сердцами? Гибридный двигатель представляет собой систему двух связанных между собой двигателей: бензинового и электрического.
Два двигателя могут работать как в связке, так и по отдельности, всё зависит от того, какой режим работы использован в данный момент. Процессом перераспределения «полномочий» управляет мощный компьютер, который в тот или иной момент решает какой из двигателей должен сейчас работать. Для передвижения в загородном режиме всю работу берёт на себя топливный двигатель, ибо аккумулятора на трассе хватает ненадолго. Для передвижения по городу включается электродвигатель.

Если же автомобиль подвергается большим нагрузкам или ему приходится часто и довольно интенсивно разгоняться, то оба двигателя работают уже вместе. Интересен тот факт, что пока автомобиль движется на топливном моторе, электрический в это время заряжается. Автомобиль с гибридным двигателем выбрасывает в атмосферу на 90% меньше веществ, чем привычные нам топливные моторы
, и это несмотря на то, что в его состав входит и бензиновый агрегат тоже. Так же потребление бензина в городе можно свести к нулю, что, конечно же, не сказать о загородных поездках.

Давайте рассмотрим как автомобиль с гибридным двигателем трогается с места. В самом начале движения и на малых скоростях работают лишь аккумулятор и электрический двигатель. Энергия, что запасена в батарее питает энергетический центр, который далее распределяет её по электромоторам, которые уже и стартуют автомобиль с места бесшумно и очень плавно. После того, как набрана максимальная для электродвигателя скорость, подключается и бензиновый агрегат. Крутящий момент на ведущие колёса уже поступает от двух двигателей в одночасье. В процессе такой работы двигатель внутреннего сгорания отдаёт часть выработанной энергии на генератор, который далее и питает электродвигатели, разгружая АКБ, излишки же энергии передаются на аккумулятор, восполняя его, утраченный на начало движения, запас.

Если автомобиль движется в нормальном режиме, то автоматом используется ведущим лишь передний привод, в остальных же случаях распределение крутящего момента подаётся уже на две оси.
В режиме ускорения крутящий момент на колёса поступает в основном от двигателя внутреннего сгорания, а если необходимо нарастить динамику, то в ход идут уже и электромоторы, дополняющие ДВС. Но вот более интересным моментом всё же является торможение.
Электронный «мозг» автомобиля держит под контролем включение и выключение Когда стоит подключить гидравлику, а когда и рекуперативное торможение, но предпочтение всё же отдаётся второму. То есть, когда водитель гибридного автомобиля нажимает на педаль тормоза, электродвигатели переходят генераторный рабочий режим, создавая тем самым тормозной момент на колёсах, при котором также вырабатывается электроэнергия, которая и подпитывает аккумулятор через распределительный энергоцентр. В этом то и утаилась вся суть «изюминки» гибридного двигателя.

В привычной же нам классике энергия, выделяемая при торможении расходуется в пустую, просто теряясь в пространстве как тепло от тормозных дисков и других деталей. Использование тормозной энергии очень эффективно в условиях города, когда частое торможение на светофорах – обычное дело. Система VDIM, которая является управляющей автомобильной динамикой, управляет работой всех автомобильных систем активной безопасности, объединяя их в единый «организм».

Пожалуй, первым удачным экземпляром, оснащённым гибридным двигателем, выпущенным в массы стал известный уже ныне «Prius»
от компании Toyota.

Этот чудо автомобиль расходует всего чуть более трёх литров бензина на каждые сто километров в городском режиме. Также японская компания пошла далее, выпустив свой люксовый гибридный кроссовер Lexus RX400h. Но и стоимость данного авто в среднем в пределах 70 000 у.е. Заметим, что первое поколение Toyota Prius уступало автомобилям того же класса с двигателями внутреннего сгорания по скоростным и мощностным характеристикам, в отличие от Lexus RX400h, который изначально составлял хорошую конкуренцию в своём классе.

После Toyota лидирующие мировые автомобильные концерны тоже не оставили без внимания использование гибридных двигателей, так как в этом было увидено решение глобальной проблемы загрязнения природной среды и топливной экономии. И так последовало объявление о создании гибридной грузовой и транспортной техники от компании Volvo Group. По их расчётам выпуск данной продукции со временем сократит потребление топлива на целых 35%.

Но при всём величайшем желании и расчётах автомобильных концернов, автомобили с гибридными двигателями пока что не раскупают по всему миру как горячие пирожки. Популярность гибридных автомобилей набирает обороты лишь в Канаде и Штатах. Спрос на гибриды среди американского населения вырос из-за резкого подорожания топлива, которое нещадно палили раньше. Ведь американский автопром всегда славился своими «мускул-карами» с невероятно мощными моторами и огромным потреблением горючей жидкости. Европейские автолюбители к автомобилям с гибридными двигателями отнеслись в целом нейтрально. Там заправляет достаточно экологичный и более экономичный, заслуживший доверие ветеран, — дизель.

Большая часть автомобилей Европы заправляются дизелем, что нельзя сказать о США. Более того автомобили с дизельными двигателями гораздо дешевле гибридных, к тому же проще и надёжнее в своей конструкции.
Ведь всем известен такой постулат: «чем сложнее сконструирована система, тем менее её надёжность». Именно этот фактор и определяет количество гибридных автомобилей на территории нашей страны. Официально такие автомобили к нам не поставляют, а проблема СТО просто неминуема в случае поломки. Профильных СТО по ремонту гибридных двигателей попросту нет в нашей стране. А самостоятельно такой аппарат, думаем, вряд ли кто-то возьмётся чинить.

Устройство гибридного двигателя – описание схемы

Итак, мы с Вами вкратце рассмотрели, что такое гибридный двигатель и почему его применение не настолько распространено в мире, как того бы хотелось. Теперь хотелось бы «копнуть» поглубже и рассмотреть схему его строения. А ведь их существует три. Предлагаем начать с простейшей схемы, которая вызывает у нас наименьший интерес – это последовательный гибридный двигатель.

Последовательная схема гибридного двигателя

В данной схеме запуск автомобиля происходит от электрического мотора. Двигатель внутреннего сгорания находится в связке с генератором, питающим батарею аккумулятора. Гибридные автомобили с последовательной схемой силового агрегата (Plug-inHybrid), зачастую, выпускаются с возможностью подключения к электрической сети по окончанию поездки.
Наличие данной функции подразумевает использование аккумуляторных батарей с большой энергоёмкостью, что существенно сокращает затраты топлива на использование двигателя внутреннего сгорания, что в свою очередь сокращает количество вредных выбросов в атмосферу. К таким автомобилям можно отнести Chevrolet Volt и Opel Ampera. Их так же называют электромобили с широким радиусом действия. Эти автомобили могут ехать лишь питаясь от аккумуляторной батареи со скоростью 60 км/ч и используя энергию генератора, приводящего в действие бензиновый двигатель целых 500 километров.

Параллельная схема гибридного автомобиля

При данной схеме параллельно подключенные двигатель внутреннего сгорания и электродвигатель устанавливаются таким образом, что могут работать как отдельно друг от друга, так и вместе. Такой эффект достигается благодаря конструкции агрегата, в которой бензиновый двигатель, электромотор и трансмиссия соединены автоматически управляемыми муфтами. Автомобиль с такой схемой гибридного двигателя использует электромотор небольшой мощности, примерно в 20 кВт. Его основной задачей является добавление мощности ДВС во время ускорения автомобиля.

В большей части подобных конструкций электромотор устанавливается между двигателем внутреннего сгорания и
Он так же выполняет функции генератора и стартера. Известнейшими представителями среди автомобилей с последовательной схемой гибридного двигателя являются BMW Active Hybrid 7, Honda Insight, Volkswagen Touareg Hybrid, Honda Civic Hybrid. Данная схема появилась благодаря проявлению инициативы компании Honda с её системой Integrated Motor Assist — IMA. Работу данной системы можно подразделить на несколько характерных режимов:

— работа от электродвигателя;

Совместная работа электромотора и ДВС;

Работа от ДВС с параллельной зарядкой аккумуляторной батареи при помощи электромотора, который выполняет функцию генератора;

Подпитка аккумулятора в период рекуперативного торможения.

Последовательно-параллельная схема гибрида

В данной схеме электродвигатель и двигатель внутреннего сгорания связываются при помощи планетарного редуктора. Это позволяет одновременно передавать мощность от каждого из моторов на ведущие колёса в соотношении от 0 до 100% от номинальной мощности. Последовательно-параллельная схема отличается от предыдущей тем, что на первой установлен генератор, который создаёт энергию для работы электромотора.

Известными представителями автомобилей с такой схемой гибридного двигателя являются Toyota Prius, Ford Escape Hybrid , Lexus RX 450h. В данном сегменте «гибридного» рынка лидирует компания Toyota со своей системой Hybrid Synergy Drive — HSD.
Силовой агрегат системы Hybrid Synergy Drive представлен следующим образом:

— ДВС связывается с планетарным редуктором;

Электродвигатель, который присоединён к коронной шестерне планетарного редуктора;

Солнечная шестерня планетарного редуктора соединенная с генератором.

Двигатель внутреннего сгорания работает в цикле Аткинсона, а значит на низких оборотах он вырабатывает малую мощь, результатом чего является лучшая топливная экономичность и меньшее количество выхлопных газов.

Авто с гибридным двигателем – плюсы и минусы

Положительные стороны гибридных двигателей

1.
Самым важным плюсом автомобилей с гибридными двигателями является их экономичность. Топливный расход у таких автомобилей на 25% меньше чем у классических машин с двигателем внутреннего сгорания. А в условиях нашей ситуации с постоянно повышающимися цена на бензин это очень важный фактор.

2.
Следующий не менее важный пункт Следующий по важности пункт среди положительных сторон гибридных двигателей – это экологичность. Гибридные автомобили наносят гораздо меньше урона нашей экологии чем классические.
Это достигается благодаря более рациональному топливному расходу. А при полной остановке автомобиля, ДВС прекращает работать, передавая бразды правления электрическому мотору. Следовательно во время остановок гибридного автомобиля атмосфера не загрязняется выбросами СО2.

3.
Батареи гибридных двигателей подзаряжаются от бензинового двигателя, чего нельзя сказать об электромобилях, что делает запас хода топливного двигателя гораздо большим. И ещё он может дольше обходиться без дозаправки.

4.
Современные гибридные автомобили ничуть не уступают аналогичному классу традиционных по всем основным характеристикам. Так что развеем этот миф, которому многие, скорее всего верят.

5.
В городских условиях с частыми остановками гибридные автомобили работают как электромобили.

6.
Стоя на месте автомобиль с гибридным двигателем полностью бесшумен, так как он работает только на электродвигателе.

7.
Заправка гибрида осуществляется бензином и таким же образом, как и традиционного автомобиля.

Минусы гибридных автомобилей

В мире нет ничего идеального, а значит и гибридные двигатели тоже имеют свои минусы.

1.
И основным минусом является дорогой ремонт. Так как конструкция таких двигателей очень сложна, то и найти специалиста, который займётся устранением проблем, очень сложно. Этим и объясняется большая стоимость обслуживания гибридов.

2.
Аккумуляторы, установленные на гибриды подвержены саморазрядке. Также они не переносят резких перепадов температур. А срок службы их сильно ограничен. Но до сих пор пока не выяснили то, какое влияние на окружающую среду оказывают аккумуляторы из-за чего утилизировать их является проблемной задачей.

Очевидно, конечно, что гибридные двигатели имеют больше плюсов чем минусов, но в нашей стране они не прижились пока что. Первая причина для этого – цена. Стоимость в Украине популярной Toyota Prius составляет от 850 000 гривен. А ведь он не только самый-самый в своей популярности, но и самый дешёвый. Также в России планировалось наладить выпуск гибрида под названием «Ё-мобиль», но проект был свёрнут. На сегодня самым мощным автомобилем с гибридным двигателем является BMW ActiveHybrid X6.

Борьба за экологию в наше время идёт полным ходом и очень рьяно, в связи с чем автолюбителей стимулируют к приобретению автомобилей с гибридными двигателями. Так в Америке владельцам таких автомобилей предоставляются определённые льготы и бесплатные места на парковках. В нашей стране также планируются вводиться похожие законы, в частности будут уменьшены пошлины на импорт автомобилей с гибридными двигателями. Бензиновые двигатели уже понемногу отходят на задний план, утрачивая свои позиции.
И гибридные двигатели – один из основных шагов, которые предпринимаются для этого. Но пока ценовая категория этих автомобилей остаётся на том же уровне, спрос на них будет малый.

О ценах на авто с гибридными двигателями

Как и всё новое, необычное и интересное, автомобили с гибридными двигателями отличаются от своих классических собратьев большей стоимостью. Сегодня гибридные автомобили гораздо превышают в стоимости автомобили с аналогичными характеристиками, но с бензиновыми двигателями.
Например, гибридная Toyota Camry превосходит по стоимости своего бензинового собрата почти на 7 000 долларов. Стоимость гибридной Honda Civic возросла на 4 000 долларов по сравнению со своей традиционной моделью. Lexus GS 450h – это прекрасный динамичный (от 0 до 100 всего за 5,9 секунд) автомобиль, который ещё и гораздо экономичнее аналогичных по мощности седанов с восьмицилиндровыми двигателями. Топливный расход этого автомобиля приблизительно 8 литров на 100 километров в смешанном цикле. Средняя розничная цена на этот автомобиль в Украине в среднем будет составлять около 80 000 долларов.

На тему внедрения гибридных автомобилей, конечно, можно рассуждать долго и занимать определённые позиции и отстаивать свои точки зрения, но ясно одно – будущее не за горами и скоро этот скачок будет совершён. Перемены в автомобилестроении грядут грандиозные! И надеемся это будет то, что нужно всем нам.

Критическая ситуация с экологией и постоянный рост цен на топливо заставляют искать производителей транспорта новые решения. Двигатели внутреннего сгорания (ДВС) усовершенствуются, модифицируются и «смешиваются» с электродвигателями. Для чего это делается, как работает гибридный двигатель, рассмотрим в сегодняшней публикации.

Идею соединить два агрегата (двигатель внутреннего сгорания и электродвигатель) новой не назовешь. В 1897 году французская компания Parisienne des Voitures Electriques начала производство авто с гибридными двигателями, а немногим позднее американская General Electric выпустила первый гибрид с бензиновым четырехцилиндровым двигателем. Но тогда такое новшество оказалась экономически нецелесообразным. Топливо было дешевым, а мощность автомобиля-гибрида уступала мощности традиционных моделей. Но времена изменились. Топливо дорожает, экологическая обстановка ухудшается. Автомобили со смешанными силовыми агрегатами стали актуальными и начали набирать популярность.

Простыми словами о сложном

Что же представляет собой гибридный двигатель? Гибридный двигатель – это система, состоящая из двух связанных между собой агрегатов: электрического и бензинового. Они могут работать как по отдельности, так и одновременно. Управляет этой системой бортовой компьютер автомобиля. Он решает, в зависимости от режима движения, какой тип силового агрегата нужно задействовать в конкретный момент времени.

Для движения по городу, когда от двигателя не требуется выработки большой мощности, используется электродвигатель. Во время движения по загородным трассам компьютер отключает электродвигатель и задействует топливный агрегат.

При смешанном режиме езды, когда двигатель автомобиля работает под нагрузкой с периодическими ускорениями и остановками – два агрегата работают в тандеме. Причем во время работы топливного двигателя, идет зарядка электрического. Отдельного внимания заслуживают .

Экономия электроэнергии в гибридных двигателях

Известно, что на движение автомобиля затрачивается огромное количество энергии. В связи с этим возникает закономерный вопрос: как электромотор даже в условиях малых нагрузок может долго работать без дополнительного прицепа с аккумуляторами. Чтобы понять принцип работы электродвигателя автомобиля, нужно проследить весь процесс от начала движения до остановки.

Когда автомобиль трогается либо движется на малых скоростях, всю работу осуществляет электродвигатель, который питается от аккумулятора. Далее в его задачу входит разогнать автомобиль до предельно возможной для электродвигателя скорости. После этого компьютер дает команду на включение топливного двигателя. При этом ДВС часть энергии отдает на генератор, который подменяет АКБ и продолжает вместо нее питать электромотор, параллельно заряжая аккумулятор. Автомобиль при этом работает на двух силовых агрегатах одновременно.

При движении со средней скоростью электродвигатель отключается, работает только ДВС, пополняя запас энергии аккумулятора. При повышении нагрузки на ДВС ему на помощь снова приходит электромотор. Но электроэнергия пополняется не только за счет работы ДВС. Тормозной механизм автомобиля с гибридным двигателем устроен таким образом, что образовавшаяся во время торможения энергия, преобразовывается в электрическую и тоже идет на питание электромотора. Такое торможение получило название «рекуперативное».

Рассмотренный выше алгоритм работы описывает общую картину работы гибридного силового агрегата автомобиля. На сегодняшний день существует три типа таких двигателей: последовательный, параллельный и смешанный.

Последовательная схема гибрида

Принцип работы такой схемы можно считать самой простой из гибридов. Двигатель внутреннего сгорания в данном типе является вспомогательным элементом и предназначен для работы генератора. Генератор, получая энергию от ДВС, преобразует ее в электрическую и запитывает электромотор, который приводит автомобиль в движение.

Такая схема, как правило, применяется в маломощных автомобилях (малолитражках). Но используемый аккумулятор имеет большую емкость, с возможностью зарядки от обычной электросети. Большая емкость АКБ позволяет минимизировать использование ДВС, то есть автомобиль может двигаться на электродвигателе, который питается только от аккумулятора. Chevrolet Volt – это одна из моделей автомобилей, в которой использована последовательная схема гибрида.

Параллельная схема гибридного автомобиля

Принцип работы параллельной схемы заключается в том, что ДВС и электромотор установлены таким образом, что появляется возможность их использовать как вместе, так и по отдельности. Но все же основная функция электромотора в такой схеме – это создание дополнительной мощности ДВС при ускорении. Кроме того электродвигатель выполняет функции стартера и генератора. Аккумуляторы при такой схеме не требуют дополнительной подзарядки, им хватает энергии, вырабатываемой при движении.

Honda Insight, Honda Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid – модели с параллельной схемой гибридного двигателя.

Последовательно – параллельная схема гибрида

В этой схеме ДВС и электромотор связывает между собой планетарный редуктор, при помощи которого мощность от обоих двигателей передается на ведущие колеса.

Смешанная схема отличается от параллельной наличием генератора, создающего энергию для электродвигателя.

Toyota Prius, Lexus RX 450h, Ford Escape Hybrid – это представители полного гибрида.

Положительные стороны гибридных двигателей

1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
2. Совместное использование двух двигателей снижает количество выбросов СО2.
3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Недостатки гибридов

1. Высокая стоимость автомобиля.
2. Обслуживание автомобиля требует больших затрат. Ремонтировать такую машину самостоятельно вряд ли удастся, а квалифицированных мастеров найти большая сложность. С комплектующими также гарантированно будут проблемы.
3. Перепады климатических температур плохо влияют на АКБ и приводят к их саморазряду.

Внешне автомобили с гибридными силовыми агрегатами не отличаются от классических бензиновых собратьев. Конечно, если бы модели автомобилей с гибридными двигателями имели такую же стоимость, как аналоги с ДВС, а обслуживание не вызывало сложностей, вряд ли кто отказался бы от такой машины. Но на данный момент реалии таковы, что разница в цене гибрида и аналога составляет в среднем 4000 долларов. Даже если взять в расчет все плюсы таких машин, включая экономию топлива, то разница все равно будет несоразмерная. Если не будет поломок, а пробег будет значительным, машина окупится в лучшем случае лет через пять. Такое положение вещей не вселяет оптимизма. Но как говорится: «Сколько людей – столько и мнений», поэтому выбор всегда остается за конкретным человеком.

Идея создания гибридного автомобиля с использованием электрического мотора появилась больше 100 лет назад. Гибридные автомобили выполняют несколько основных функций:

• Экономия дорогостоящего бензина за счет его замены использованием электродвигателя.

• Гибридные автомобили являются более экологическими по сравнению с классическими бензиновыми.

• Увеличение расстояния, преодолеваемого на гибридном двигателе за счет использования двух источников энергии.


Гибридные автомобили и их устройство

Существуют умеренные и полные гибридные автомобили. Конструкция умеренных гибридов использует бензиновый двигатель как основной, а электрический источник питания подключает как подстраховку в редких случаях. Полные же гибриды подразумевают возможность использования альтернативного источника питания в качестве основного двигателя.

Конструкции автомобилей с гибридным двигателем

Существует несколько видов конструкций гибридов, отличаемых по способу подключения двигателя:

• Автомобили с последовательной схемой подключения.
  В рамках схемы использован двигатель внутреннего сгорания малой мощности, подключенный к электрогенератору. Электромотор приводит машину в движение и является основным двигательным механизмом. Модели гибридных автомобилей с такой схемой — Chevrolet Volt, а также Opel Ampera. В таких автомобилях используют электрические батареи увеличенной емкости.


Последовательная схема подключения узлов

• Параллельная схема подключения.
  В рамках данной схемы могут работать вместе и по отдельности как бензиновый, так и электрический двигатели. В основном используется электромотор мощностью 20 Вт, которая возрастает при увеличении скорости автомобиля.


Параллельная схема подключения узлов

• Смешанная, последовательно-параллельная схема.
  Принцип построения такого двигателя схож с двигателем с параллельной схемой, но в смешанную схему добавлен генератор, от которого питается электромотор.


Последовательно-параллельная схема подключения узлов

Как работает гибридный двигатель?

Когда машина начинает движение, расходуется запас электромотора и аккумулятора. На высокой скорости к работе электрических источников энергии подключается бензиновый двигатель. В результате работы бензинового двигателя образуется некий излишек энергии, который подзаряжает генератор. От генератора питается электромотор, а он, в свою очередь, подзаряжает аккумулятор .

При торможении используется принцип рекуперативного торможения – электромотор в этом случае выполняет функцию генератора, подпитывая аккумулятор. Таким образом, энергия, полученная в результате торможения, используется на благо автомобиля.

Устройство гибридного автомобиля

Гибридный авто состоит из следующих основных узлов:

1. Бензиновый двигатель
   (двигатель внутреннего сгорания). Но в гибридных автомобилях, в отличие от классических, ДВС маломощный, так как используется в тандеме с электромотором.

2. Электрический двигатель.
   Альтернативный источник энергии для автомобиля. Часто в таких двигателях используется технология рекуперации – электромотор работает не только в качестве силовой установки, приводящей машину в движение. Он также выполняет функции генератора, накапливая энергию во время торможения и спуска с возвышенностей.

3. Генератор
   предназначен для производства электроэнергии.

4. Аккумуляторные батареи
   хранят запас электроэнергии для электродвигателя.

5. Топливный бак
   используется для хранения бензина для ДВС.

6. Коробка передач
   позволяет управлять как ДВС, так и электродвигателем.


Устройство гибридного авто на примере Toyota Prius

Автомобиль гибрид предназначен, в первую очередь, для эффективного использования энергоресурса. Для достижения этого эффекта используется несколько приемов:

1. Используется энергия торможения за счет технологии рекуперации.

2. Бензин экономится за счет переключения механизма на работу электромотора.

3. При производстве машины гибрида используют легкие материалы, которые облегчают конструкцию, тем самым уменьшая потребление ресурсов.

4. Эффективно используются аэродинамические свойства материалов и конструкций.


Индустрия гибридных авто активно развивается, ведь пока мы не можем говорить о совершенстве данных конструкций и их доступности. Рассмотрим более подробно некоторые преимущества и недостатки конструкций гибридных автомобилей:

• Экономия при расходе топлива и энергоресурсов. Несомненный плюс гибридов – сокращение расходов, к тому же электромотор может самостоятельно производить энергию.

• Экология. Гибриды существенно меньше вредят окружающей среде, чем классические автомобили.

• Дальность пробега. Гибридные автомобили заправляют гораздо реже, чем обычные бензиновые.

• Аккумуляторные батареи гибридов гораздо легче и удобнее в использовании, чем батареи электрических автомобилей.

• Электродвигатель работает практически бесшумно.

• Гибридный автомобиль может обходиться без ДВС на городских улицах.


Но существуют и некоторые недостатки, связанные с гибридными машинами:

• Аккумуляторы электродвигателей должны постоянно эксплуатироваться, в противном случае срок из действия сокращается. Кроме того, они способны самостоятельно разряжаться, не переносят резких перепадов температур. Еще не развита инфраструктура предприятий, способных правильно утилизировать эти элементы.

• Сложная конструкция двигателя делает его ремонт сложным и дорогостоящим. Часто детали невозможно отремонтировать и приходится заказывать новые у производителей, что затягивает процесс ремонта.

• Гибридные двигатели работают в основном с бензиновыми автомобилями, хотя использование дизельного топлива экономически более выгодно.

• Стоимость автомобилей с гибридными двигателями гораздо выше средней на рынке. Такое дорогое приобретение не всем по карману.


Не смотря на некоторые недостатки, отрасль производства гибридных автомобилей динамично развивается и совершенствуется. С каждым новым сезоном производители представляют лучшие гибридные автомобили , обладающие более широким набором функций и более доступными для автолюбителей.

Преимущества и недостатки гибридного автомобиля

Есть мнение, что у гибридных двигателей нету никакого преимущества перед обычными ДВС. Ведь выделение энергии у гибридов получается в следствии сгорания топлива органического происхождения. И все же, существенна ли разница между обычным двигателем и гибридом? Давайте в это разберемся.

Преимущества гибрида

Обычные двигатели внутреннего сгорания очень сильно зависят от дозировки топлива педалью газа, точнее от этого очень сильно зависит мощность и крутящий момент. У обычного мотора постоянно разные нагрузки, обороты и соответственно КПД.

У гибридного мотора все совершенно по-другому. В автомобилях с гибридными двигателями движение (привод) колеса осуществляется посредством электромотора и батарей (аккумуляторов). И хотя даже тут КПД двигателя зависит от оборотов, но не так существенно, как у обычного двигателя, где это заметно в разы, а всего лишь на 10-15% колеблится КПД у гибридного двигателя. В автомобилях-гибридах бензиновый мотор запускается только для подзарядки батарей, которые приводят в действие электромотор, который в свою очередь передает мощность на колесо через трансмиссию. Как только батареи достаточно зарядились, топливный двигатель глушится.

Езда по городу – это означает постоянные разгоны и торможения

У обычного ДВС в таком цикле при разгоне тратится топливо, а при торможении стираются колодки и энергия уходит в тепло.

И даже тут у гибрида есть преимущество. Если вам не требуется применять экстренное торможение, то при плавном сбрасывании скорости приводятся в движение электромоторы, которые и разгоняют автомобиль, но в данном случае они выполняют роль генераторов, то бишь подзаряжают батареи от которых питаются. Правда когда вам нужно резко остановится — в помощь вам старые добрые тормоза.

Что еще можно отнести к плюсам, так это тяга гибрида. Гибридные двигатели имеют ровную тягу и крутящий момент, поэтому они разгоняются плавно и быстро, без провалов как у обычных ДВС. Поэтому, при старте с места, гибрид, равный по мощности относительно обычного ДВС – может «обскакать» его.

Рано или поздно все хорошее заканчивается, как и плюсы гибридов, начинаются его минусы

Срок службы, это именно то, чем ограничена гибридная силовая установка. Аккумуляторы в гибридах служат меньше простого двигателя, и стоят дорого. При всем этом вес этих самых батарей на пару с электромотором и прочими системами весьма внушительней обычного двигателя. Года идут, гибридные установки усовершенствуются, и возможно, в скором, все эти проблемы уйдут в не бытье.

Так есть ли у гибридов будущее?

Время идет, разрабатывают новые батареи, которые легче и дешевле, а это один из самых важных факторов в гибридах.

Перспективой на будущее у инженеров является внедрение в гибриды турбинных силовых установок. А почему именно турбина? Все из за низкого КПД обычного поршневого двигателя. КПД обычного ДВС столь низкого именно из за возвратно – поступательного механизма. Поршни надо постоянно разгонять, после чего они останавливаются и все следует повторять заново. Именно на это тратится большая часть энергии двигателя.

У турбинных же двигателей движение проходит беспрерывно, и не нужно тратится энергией на разгон поршней.

Использование турбины возможно только на гибридной силовой установке. А все из за медленного разгона турбины и малой мощности на валу в обычных поршневых двигателях внутреннего сгорания.

Подводя итоги, можно сказать однозначно, у гибридных двигателей будущее есть! Большинство людей уже признали пользу гибридов, а кто-то уже с радостью переседает на них с прожорливых бензиновых «монстров» — и это факт.

Наши рекомендации для ознакомления

Хонда Инсайт II — ваши отзывы о гибриде

Здравствуйте обладатели, а так же почитатели автомобиля Honda insight 2009 в кузове DAA-ZE2, то бишь второго поколения. На улице 2014-ый год и технологии не стоят на месте. Особенно это касается автомобилестроения. На сегодняшний день у любого человека есть возможность купить тот автомобиль, который он хочет, были бы деньги. Но что касается автомобилей-гибридов, почему их так мало покупают и не более того знают о них?

Воздух вместо бензина

В связи с угрозой истощения нефтегазовых запасов Земли, все крупные автомобильные корпорации уже сейчас думают, чем же заменить бензин. Мы уже видели варианты с водородными двигателями, про электромашины известно давно (лидер в этой области Tesla, выпускает даже спортивные авто). Но одним из самых радикальных решений является автомобиль, едущий на воздухе. Звучит как фантастика? А вот и нет.

Обзор гибридного автомобиля Honda Civic Hybrid

В большинстве развитых стран гибридные автомобили – это уже давно приевшаяся «новинка» в отрасли автомобилестроения. У нас же гибридные автомобили как ни как а редкость. Конечно по нашим дорогам колесят автомобили-гибриды, но почему все так мало о них знают? Для общего развития рассмотрим гибридные двигатели на примере Honda Civic Hybrid.

Porsche Macan превратится в гибрид

В компании Porsche задумались о пополнении продуктовой линейки гибридных моделей. Придет время когда, каждая из машин Porsche будет оснащаться гибридной силовой установкой. Это касается и спорткара Porsche 911. Однако одной из первых моделей с таким движком призван стать кроссовер Macan.

Особенности гибридных автомобилей

За последние 20 лет слово гибрид прочно вошло в обиход автомобилистов. В конце 90-х термин почти стал синонимом чуда техники своего времени — Toyota Prius, первой в мире массовой гибридной машины. Эта бесполезная, как многим тогда казалось, «игрушка» разошлась по миру тиражом 10 миллионов штук. Сегодня гибриды выпускают все ведущие автопроизводители, а в линейке «Тойоты» более 30 гибридных моделей! Давайте взглянем, какие гибриды есть на рынке и в чём их отличия.

Под общим названием «гибридные автомобили» скрываются совершенно разные технические решения. Объединяет их одно — наличие на борту двух разных источников энергии: не только двигателя внутреннего сгорания (ДВС), но и электромотора с тяговой батареей. В этом, кстати, принципиальное отличие гибридов от электромобилей — у последних ДВС нет. Но работают гибридные силовые установки по-разному

Гибрид Lohner-Porsche из музея «Порше» в Штутгарте.

Последовательный гибрид (REX)

Самая первая конструкция гибрида — последовательная — была придумана ещё на заре автомобилестроения Фердинандом Порше, а рабочий прототип Lohner-Porsche Hybrid появился в 1901 году, за сотню лет до «Приуса». На поверку гибридный автомобиль — почти ровесник бензинового, но своего часа ему пришлось ждать целый век: при дешёвом топливе в технически сложных гибридах просто не было смысла. Да и экология в XX веке мало кого заботила.

В последовательной гибридной схеме ДВС играет роль большого генератора: он установлен под капотом, но никак не связан с колёсами. Обороты двигателя всегда оптимальны, коробка передач также не требуется. Единственная задача двигателя — вырабатывать ток для электромотора, который и вращает колёса машины.

По сути, последовательный гибрид — это автономный электромобиль, не требующий подзарядки от внешней сети. Такие гибриды эффективны в условиях частых остановок, где нет высоких скоростей, зато нужна хорошая тяга. Прежде всего, это городской общественный транспорт и карьерные грузовики. Самый известный последовательный гибрид — БелАЗ, крупнейший самосвал в мире: огромный дизель этого монстра вырабатывает ток, а колёса вращают электромоторы.

А вы знали, что БелАЗ — тоже гибрид?

BMW i3 Range Extender

В легковом транспорте последовательная схема используется реже из-за больших потерь мощности, но такие примеры есть: близнецы Chevrolet Volt и Opel Ampera. Бестселлерами, правда, они не стали, оказавшись весьма «сырыми». Тем не менее, эксперименты с последовательной гибридной схемой на легковушках продолжаются. Например, электромобиль BMW i3 может быть оснащён опцией REX (Range Extender, увеличитель запаса хода) — крошечным двухцилиндровым ДВС для выработки тока, который превращает электрокар в последовательный REX-гибрид.

Забытый ныне российский «Ё-мобиль» тоже задумывался как последовательный гибрид. Корейцы из SsangYong продают на домашнем рынке Actyon EV-R с последовательной гибридной силовой установкой. А суперкары Karma Revero и Infiniti Emerg-e — попытки REX-гибридов бросить вызов Tesla.

В большинстве современных гибридов используется более универсальная параллельная схема. В ней и двигатель внутреннего сгорания, и электромотор(ы) связаны с колёсами, работая как по отдельности, так и совместно (параллельно).

Первые параллельные гибриды были довольно примитивными. В 1999 году, в ответ на тойотовский Prius (о нём — ниже) Honda внедрила гибридную систему Integrated Motor Assist (IMA) в модели Insight, затем — в Civic, Accord, Fit/Jazz, CR-Z и других. Электромотор в ней был электрическим помощником, а не полноценной силовой установкой: ездить на чистой электротяге такие гибриды не могли, как и заряжать батарею от двигателя во время движения. Электрические киловатты просто добавлялись к бензиновым лошадиным силам, позволяя меньше крутить двигатель и немного экономить топливо. А батарея заряжалась в основном от рекуперации при торможении.

Гибридная силовая установка Honda Integrated Motor Assist (IMA).

Современные параллельные гибриды ушли далеко вперёд, а некоторые даже научились «перевоплощаться» прямо на ходу. Та же Honda активно внедряет в новые модели силовую установку i-MMD (Intelligent Multi-Mode Drive), которая в городском режиме работает по последовательной гибридной схеме. На небольших скоростях бензиновый двигатель отключен от ведущих колёс, и автомобиль движется только за счёт электромотора. С ростом скорости машина вновь превращается в параллельный гибрид, подключая двигатель внутреннего сгорания автоматическим сцеплением. Такая система уже используется на новых поколениях Odyssey, Accord и CR-V для некоторых рынков. По похожему пути пошли и в Mitsubishi со своим гибридным кроссовером Outlander PHEV.

Последовательно-параллельный гибрид (Toyota HSD)

Формально Toyota Prius можно отнести к гибридам параллельного типа. Но при его разработке инженеры «Тойоты» действовали столь новаторски и внедрили такое количество смелых решений, что получившийся результат пришлось выделить в отдельный тип. «Приус» называют последовательно-параллельным гибридом или гибридом смешанного (комбинированного) типа.

В большинстве параллельных гибридов есть привычная коробка передач (чаще всего — бесступенчатый вариатор), а электромотор является промежуточным звеном между КПП и двигателем внутреннего сгорания, своего рода надстройкой. У «Тойоты» же бензиновый двигатель, электромотор и ведущие колёса связаны между собой планетарным механизмом, без коробки передач и сцепления. Это делает всю силовую установку единым целым, позволяя управляющей электронике распределять мощность между узлами в любых соотношениях. Эффективность такой системы очень высока.

Устройство силовой установки Toyota Hybrid Synergy Drive (HSD).

Свою конструкцию в Toyota назвали Hybrid Synergy Drive (HSD) — гибридным синергетическим приводом. Во всех современных гибридах Toyota и Lexus используется именно она, также по лицензии HSD ставили на несколько моделей Nissan и Ford. Toyota планирует постепенно перевести на синергетический привод всю линейку автомобилей. Для некоторых моделей на внутреннем JDM-рынке альтернативы HSD уже нет: например, Toyota Camry в Японии последние несколько лет предлагается только с гибридной силовой установкой.

Подзаряжаемый Plug-in гибрид (PHV/PHEV)

Даже самый современный гибрид проигрывает в экономичности полностью электрической машине, ведь та не расходует бензин вовсе. Да, какое-то время гибрид может ехать только на электротяге, но в таком режиме батарея быстро сядет, а для зарядки придётся задействовать ДВС и тратить топливо. Но почему не восполнять запасы энергии от внешней электросети, как делают электрические машины? В этом и состоит идея подзаряжаемого гибрида PHEV (Plug-in Hybrid Electric Vehicle) — гибридного автомобиля с возможностью подключения к внешней зарядке.

Подзаряжаемый гибрид Mitsubishi Outlander PHEV.

Как и традиционный гибрид, PHEV может заряжать тяговую батарею прямо на ходу: от работы двигателя внутреннего сгорания и с помощью рекуперации — преобразования энергии торможения. Но приехав домой или на работу, плагин-гибрид (Plug-in Hybrid) можно поставить на зарядку от стационарной электросети, как любой электрокар, и затем ехать уже с полной батареей. Это намного выгоднее, чем самозаряд во время движения.

В сравнении с полностью электрической машиной у PHEV-гибрида также есть ощутимые плюсы:

• Большой запас хода. Даже топовые электрокары пока не проезжают более 500 км на одном заряде батареи, а бюджетным городским электромобилям и скромные 200 км даются с трудом, особенно зимой. Подзаряжаемый гибрид же на полном баке топлива проедет более 800 км.
• Независимость от внешних источников электричества — то, чего так не хватает электромобилям. Если не зарядить электрокар вовремя, он просто выключится. А PHEV имеет под капотом классический ДВС, и зарядка от внешней сети для него — приятная опция, а не необходимость. Пока в баке есть топливо, он будет ехать, причём весьма экономично. Этот фактор критически важен в поездках между городами: обычных бензиновых АЗС на дорогах в разы больше, чем электрических зарядных станций.

Подзаряжаемый гибрид Toyota Prius PHV.

Подключаемые гибриды — главный автомобильный тренд последних лет. На рынке их уже немало, причём подзаряжаемым может быть гибрид любой конструкции: и последовательный, и параллельный, и гибрид смешанного типа — тяговая батарея ведь есть у всех. Примеры: Toyota Prius PHV и Prius Prime, Mitsubishi Outlander PHEV, Ford Fusion Energi, Hyundai Ioniq, Chevrolet Volt, Volvo V60, Audi e-tron, Chrysler Pacifica, Range Rover PHEV и другие. Даже китайские автопроизводители уже делают свои версии Plug-in-гибридов. Дело не только в экономии топлива и экологичности: производителям машин важно быть в авангарде современных технологий.

В будущем PHEV-гибриды, как и электрокары, избавятся от зарядных проводов. Уже сейчас есть мелкосерийные автомобили, способные заряжать батарею силовой установки на специальных индукционных парковочных местах, по аналогии с беспроводной зарядкой смартфонов. Вот только инфраструктура городов пока не поспевает за прогрессом транспорта.

Умеренный «мягкий» гибрид (Mild Hybrid)

Наверняка вы встречали автомобили в комплектации Mild Hybrid — в народе их нарекли мягким гибридом, хотя правильнее назвать такую силовую установку «умеренным гибридом». Что же такое Mild Hybrid, и насколько он «мягок»?

Mild Hybrid — это «зародыш» гибрида: стандартный автомобиль, озеленённый энергосберегающими технологиями. За красивым гибридным термином скрывается знакомая многим система «Старт-стоп», глушащая двигатель во время остановок, но чуть более продвинутая. ДВС Mild-гибрида снабжен специальным мотор-генератором; во время движения он работает как стандартный генератор, вырабатывая ток. Когда машина останавливается и система Start-Stop глушит двигатель, мотор-генератор вступает в дело, обеспечивая работу всех систем автомобиля: электрики, отопителя, кондиционера… Водитель даже не замечает, что двигатель заглушен. При нажатии на газ двигатель моментально заводится непосредственно от мотор-генератора и автомобиль трогается.

Реализации «мягкого» гибрида у каждого производителя своя. Иногда мотор-генератор может вырабатывать энергию при торможении, запасая её в отдельной батарее. 48-вольтовый мотор-генератор Audi MHEV даже умеет помогать двигателю на разгоне. Но о полноценной гибридной силовой установке с возможностью ехать на электротяге речь не идёт. Mild-гибрид — это просто помощник для ДВС, а не отдельный тяговый электромотор.

Особенности эксплуатации гибрида

Чем отличается гибрид от обычного автомобиля в повседневной эксплуатации? Ведь далеко не все водители — ярые энтузиасты новых технологий; многим просто нужно надёжное и хорошо работающее решение без лишних сложностей. И гибрид вполне подходит под это описание.

Сильная сторона гибрида — отсутствие каких-то специальных требований и процедур, как у электромобилей или машин с газобаллонным оборудованием. Работой гибридной системы полностью заведует умная электроника без вмешательства водителя. Периодическое обслуживание и замена расходников не требует специального «гибридного» автосервиса: с типовыми работами справится любая квалифицированная СТО. А некоторые особенности зимней эксплуатации гибридов не идут ни в какое сравнение с зимними проблемами электромобилей, запас хода которых на морозе падает почти вдвое.

ДВС большинства гибридов работают по экономичному циклу Аткинсона, который позволяет выровнять нагрузку на силовую установку, убрав опасные пики. В двигателях обычных машин он не используется из-за падения мощности, но у гибридов это падение компенсирует электромотор. В итоге получается оптимальный баланс качеств: мощности, экономичности, надёжности и низкой токсичности выхлопа.

Помимо прямой экономии топлива, гибрид снижает траты на некоторые запчасти. Например, тормозные колодки почти не изнашиваются из-за рекуперативного торможения. У большинства гибридов отсутствуют привычные стартер и генератор — в этом гибридная силовая установка даже проще классической. А в тойотовских гибридах нет даже коробки передач — её роль выполняет «планетарка».

Минусов и гибридов ровно два: высокая цена и постепенный износ тяговой высоковольтной батареи (ВВБ). Причём эти минусы исключают друг друга: у нового (и дорогого) гибрида нет проблем с батареей, ну а машину с изношенной ВВБ можно купить с хорошей скидкой на её замену.

Технологии идут вперёд невероятно быстро. Ещё недавно гибридные автомобили казались чем-то инопланетным, а сегодня на фоне полностью электрических машин они выглядят даже слегка устаревшими. Но отсутствие развитой инфраструктуры для зарядки электрокаров и их малый запас хода ещё долго будут аргументами в пользу гибридов.

Гибридный автомобиль.История, принцип работы, лучшие авто

Подавляющее большинство современных автомобилей в качестве силового агрегата используют двигатель внутреннего сгорания. На фоне постепенного истощения запасов нефти, а также возрастающих требований к экологичности, автоинженеры разрабатывают новые технологии, позволяющие отказаться от использования углеводородов в качестве топлива или, как минимум, снизить расход.

Решить эту проблему можно двумя способами: установить вместо ДВС электромотор или гибридный двигатель. К последнему прибегают многие автомобильные марки.

Как видно из названия, подобный силовой агрегат представляет из себя классический двигатель внутреннего сгорания и одновременно электродвигатель, объединенные в одно целое. По многим причинам такое решение предпочтительнее одной только электрической тяги.

На сегодняшний день электромобиль имеет серьезные минусы. Наиболее значимые из них – это отсутствие развитой сети электрозаправок, а также недостаточная дальность поездки без дозарядки (у разных моделей электромобилей она составляет от 80 до 160 км).

К тому же на то, чтобы полностью зарядить батареи потребуется несколько часов, а значит, мобильность такого авто ограничивается поездками от дома до работы и обратно.

Тем не менее, нельзя забывать и про плюсы электромотора, среди которых более высокий КПД (у ДВС максимальный КПД достигается только на определенных оборотах), отсутствие каких-либо выбросов, большой крутящий момент.

Электрический двигатель, в отличие от работающего на нефтепродуктах, не нуждается в постоянной подаче топлива. Он может находиться в выключенном состоянии сколь угодно долго, пока на него не будет подано напряжение. При подаче электричества он практически моментально передает колесам максимальную тягу.

Гибридный двигатель совместил преимущества обоих моторов, благодаря чему достигается экономичность, экологичность и неплохие динамические характеристики.

История гибридных двигателей

Гибридный автомобильный двигатель – это система из бензинового мотора внутреннего сгорания и электродвигателя. Впервые выпуском подобного транспорта занялся бренд Parisienne des Voitures Electriques в 1897 году. Американская компания General Electric приступила к производству гибридов с 1900 году. Инженеры корпорации создали машину с четырехцилиндровым двигателем на бензине. Абсолютно новый вид транспорта был экономически нецелесообразным по причинам низкой мощности и дешевизны топлива.

Ввиду ухудшения экологической обстановки, подорожания топлива для ДВС идея создания смешанных силовых агрегатов стала актуальной в наше время. Серийное производство гибридов практически первыми наладил бренд Тойота. Авто Toyota Prius liftback были выпущены в 1997 году. В 1999 Хонда презентовала модель Insight. На 2014 год количество гибридов составило более 7 млн.

Какой автомобиль называют «гибридом»

Силовой агрегат промежуточного этапа стал представлять собой комбинацию из уже отработанной конструкции ДВС и одного или нескольких электромоторов.

Электрическая часть тяговой установки получает питание от генераторов, связанных механически с бензомотором или дизелем, аккумуляторных батарей и системы рекуперации, возвращающих в накопитель энергию, выделяющуюся при торможении автомобиля.

Все многочисленные схемы практической реализации идеи получили название гибридов.

Преимущества и недостатки гибридов

Преимущества гибридных машин:

• Заметное уменьшение расхода горючего. Показатель затрат топлива у гибридных представителей до 30 % ниже по сравнению с обычными автомобилями. Сжигание меньшего количества горючего одновременно позволило снизить уровень токсичности гибридов. Получается, гибридные автомобили являются более экономными и экологически чистыми по сравнению с аналогами, которые оборудуются только ДВС;
• Снижение шума в процессе работы;
• Долгая служба деталей тормозной системы;
• Гибридные авто по сравнению с электромобилями имеют большой запас хода и являются универсальными при ежедневной эксплуатации. Гибрид не нужно обязательно заряжать от электросети, его можно заправлять бензином. После сгорания топлива часть энергии собирается в аккумуляторе, благодаря которому начинает работать электродвигатель. Дополнительным источником питания для заряда аккумулятора есть преобразование кинетической энергии движущейся машины в электричество;
• Также гибриды имеют ряд конструктивных решений и вспомогательных систем для большой экономии и уменьшения уровня вредных выбросов: система старт-стоп и т.д.

К недостаткам гибридных автомобилей можно отнести большую начальную стоимость, а также некоторые сложности при ремонте и обслуживании данных моделей. Еще одним недостатком можно назвать возможный критический разряд аккумулятора и его быстрый вывод из строя при больших перепадах температуры.

Перспективы авто с гибридными моторами

Многие автолюбители не представляют себе принцип работы и особенности гибридных авто, что создает препятствия на пути к росту их продаж. На практике имеющиеся разработки показывают перспективы такой техники, что лишний раз подтверждает компания Тойота. Если при использовании электромобилей человек полностью зависим от электрической части, в случае с гибридами открывается больше возможностей. Такие авто быстро заряжаются, универсальны, имеют более высокий запас хода и ряд других преимуществ.

Благодаря применению электрической части двигатели внутреннего сгорания испытывают меньшую нагрузку. Это, в свою очередь, положительно сказывается на ресурсе силового агрегата. Гибриды во многом выигрывают даже у авто с установленным ГБО. Это связано с более простым обслуживанием и безопасностью.

Но реальные перспективы только за версией plu-in. Такой транспорт выделяется реальной экономией, отличается бесшумностью работы и сохраняет хорошую динамику. Но на перспективы гибридов также влияет развитие заправочной инфраструктуры. Это связано с тем, что батареи гибридных автомобилей необходимо заряжать.

Типовые схемы гибридных автомобилей

Гибрид гибриду рознь. На данный момент существует три основные типовые схемы гибридных автомобилей, каждая из которых характеризует определенный принцип совместной работы ДВС и электромотора:

• Параллельная работа моторов
  . Судя по названию, несложно догадаться что это схема подразумевает совместную работу двигателя внутреннего сгорания и электродвигателя. В таких автомобилях основную энергию для движения авто обеспечивает ДВС. И ДВС, и электродвигатель соединены с колесами. Электромотор включается лишь в определенных ситуациях – например, когда ДВС нужно и поддержка во время обгона, при разгоне. Это позволяет не только увеличить ресурс двигателя внутреннего сгорания, но и обеспечивает максимальную экономию топлива. Кроме того, авто такого типа характеризуются невысокой стоимостью.
• Последовательная работа моторов
  . В автомобилях, поддерживающих данную схему, один из моторов выполняет роль основного. В подавляющем большинстве случаев это электромотор. Двигатель внутреннего сгорания, в свою очередь, принимает на себя второстепенную функцию – отвечает за работу генератора, обеспечивающего электромотор энергией. Электродвигатель соединен с колесами, а двигатель внутреннего сгорания – с генератором. В этом случае ДВС работает в регулярном режиме – без больших перепадов оборотов.

При последовательной работе моторов, в гибриде используются аккумуляторы большой емкости, которой хватает на преодоление значительных расстояний без подзарядки.

Говоря более простым и понятным языком, схема последовательной работы моторов напоминают принцип работы небольшой электростанции, которая работает от двигателя внутреннего сгорания и обеспечивает электроэнергией электрический мотор.

• Последовательно-параллельная схема работы моторов
  . При таком размещении двигатель внутреннего сгорания и электродвигателя работают совместно. ДВС, электромотор и электрогенератор связаны друг с другом и с колесами. В гибридах этого типа ДВС не только запускает работу генератора, но и передаёт крутящий момент на колёса. Полные гибриды (а именно так называют автомобили с последовательным и параллельным подключением моторов) обеспечивает значительную экономию топлива, благодаря включению электромотора в нужных ситуациях. Электродвигатель и ДВС могут работать вместе, тем самым обеспечивая форсированный режим работы авто. Ну и, конечно же, ДВС запускает генератор для подзарядки аккумуляторов.

На сегодняшний день самая распространенная схема гибридных авто – параллельная. Вторая по популярности – параллельно-последовательная схема. Последовательная схема применяется в спецтехнике (самосвалы, тяжеловесные грузовики).

Типы гибридных агрегатов

Гибридный современный двигатель – экономичный и экологичный агрегат, но полностью разобраться, что же это такое, поможет обзор вариантов исполнения основной конструкции:

• микрогибридный силовой агрегат. Электрическим компонентом привода является стартер или генератор, отвечающий за функции старта и стопа. Кинетическая энергия используется по принципу рекуперации, то есть переходит в электрическую. Привода исключительно для электротяги нет. АКБ с наполнителем из стекловолокна – на 12 Вольт, адаптирована к частым стартам;
• среднегибридный силовой агрегат. Что значит в этом случае гибридный машинный двигатель? Деталь поддерживает функции ДВС, но транспорт не ездит на электротяге. Средние гибриды могут регенерировать часть кинетической энергии при торможении. Она переходит в электрическую и накапливается в АКБ. Батарея и электроузлы работают на высокой мощности. В режиме смещения точки нагрузки при помощи электрического генератора у теплового мотора повышается эффективность;
• полногибридный силовой агрегат. Высокомощный генератор интегрируется с ДВС. Есть функция движения при электрической тяге при маленькой скорости авто. Электрогенератор запитывает двигатель внутреннего сгорания с функцией старт-стоп в рабочем режиме. Высоковольтный аккумулятор заряжается в процессе рекуперации. Разделительное сцепление ДВС и электромотора обеспечивает быстрое отсоединение одной системы от другой.

Интересно знать!

Микрогибридные силовые агрегаты впервые сконструировал и выпустил бренд Тойота.

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине. Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

Полная конструкция гибрида

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

• двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
• электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
• трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
• топливного бака. Обеспечивает подачу топлива в ДВС;
• аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
• инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
• генератор. Работает по принципу электрического агрегата, производит электроэнергию.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

• на городских дорогах требуется электродвигатель с небольшой мощностью;
• при езде на загородном шоссе задействуется топливный мотор;
• в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Важно! В процессе работы ДВС происходит зарядка электрического мотора.

Схемы взаимодействия мотора и ДВС

Развитие технологии гибридных двигателей привело к реализации нескольких вариантов взаимодействия электроагрегата и стандартного мотора.

Последовательная схема

В схеме series hybrid ДВС активирует генератор, вырабатывающий энергию для запитки электрического двигателя, вращающего колеса. Последовательный автомобиль-гибрид задействует маломощный ДВС, но только в условиях максимального КПД. Модели-малолитражки выпускаются с большой АКБ.

Параллельная схема

Оснащение машины системой parallel hybrid обеспечивает вращение колес от бензинового и электрического мотора. Электрическая установка также выполняет функции стартера и генератора, располагается между коробкой передач и ДВС. Дополнительная мощность создается электродвигателем в зависимости от режима езды. Аккумуляторные батареи отличаются компактностью, заряжаются при движении машины.

Подробное описание параллельной схемы для гибридной силовой моторной установки современного автомобиля отмечает ее недостаток. Электрический двигатель не выполняет одновременное вращение колеса и зарядку батареи.

Последовательно-параллельная схема

Смешанный гибрид совмещает последовательную и параллельную схему работы. Электрические агрегаты работают как генератор, создавая электроэнергию и как мотор, создавая тягу. Для объединения двигателей используется планетарный редуктор. ДВС вырабатывает минимум мощности при цикле Аткинсона, что обеспечивает экономию топлива. Устройство параллельно-последовательной схемы и принцип для работы смешанного гибридного двигателя предполагают:

• работу в эконом-режиме. На электрической тяге ДВС выключен, запитка электромотора происходит от аккумулятора;
• поддержку скорости движения. Мощность ДВС распределяется по колесной системе и генератору. В это время выполняется одновременная запитка параллельного электроагрегата и дозарядка АКБ;
• интенсивное ускорение. При высоких нагрузках ДВС и электрическая часть функционируют параллельно. Электромотор подпитывается от батареи без утраты мощности генератором.

Важно! Наиболее эффективно принцип комбинированной тяги реализован у бренда Тойота и называется Hybrid Synergy Drive.

Классификация по степени электрификации

Разбираясь в особенностях гибридных двигателей, поговорим и о различном применении электромоторов. Степень электрификации машины указывает на возможности электрической установки. В одном случае, она идёт как приложение, в другом — позволяет полноценно передвигаться на электротяге. Чтобы понять насколько прогресс ушёл вперёд, рассмотрим этапы электрификации последовательно.

Микрогибрид

Двигатель-микрогибрид представляет собой простейшую форму гибридизации. Автомобиль оснащается системой «Старт-Стоп», в которой электрическая установка используется, как стартер и генератор, но не передаёт энергию колёсам. Во время работы машины на холостом ходу блок управления глушит бензиновый двигатель, позволяя сэкономить топливо. В среднем расход в городе снижается на 10%.

Энергия, сохранённая от рекуперативного торможения, питает систему «Старт-Стоп» и бортовые устройства.

В силовую установку микрогибрида устанавливают штатную коробку передач с импульсным масляным насосом. В режиме «Старт-Стоп», пока двигатель не работает, необходимо сохранить элементы переключения включенными. Насос поддерживает давление масла в каналах КПП, чтобы после запуска двигателя, автомобиль был готов ехать спустя 0,3 с.

Мягкий гибрид

Термин «мягкий» или «умеренный» гибрид означает, что электромотор используется в автомобилях как лёгкая «поддержка» ДВС. Основную работу в режиме ускорения и штатного движения выполняет бензиновый двигатель. Суть использования электрической установки — помощь при трогании и ускорении автомобиля, а также для подзарядки батареи во время торможения. Мощность электродвигателя не превышает 50 кВт.

К гибридам подобного действия относятся: BMW 7 ActiveHybrid, Honda Civic Hybrid, Suzuki Smart Hybrid, Mercedes S 400 Hybrid.

Обычные гибриды, они же «полные» или Full Hybrid Electric Vehicle

Этот тип автомобилей способен ездить при полном отсутствии помощи ДВС, при этом удается вписаться в ограничение «95 г СО2 на километр» с запасом. Пополняется заряд как за счет рекуперации энергии торможения, так и непосредственно от ДВС. Конструкция — гораздо более сложная, дорогая и к тому же высоковольтная, что влечет за собой определенные сложности при ремонте (связанные с необходимой квалификацией работников). И на этапе разработки тут приходится учитывать особые требования к компоновке. «Полные» гибриды используют в своей конструкции интегрированный в коробку передач мотор-генератор, преобразователь постоянного тока, специальный инвертор EPIC, управляющий охлаждением высоковольтных компонентов при помощи отдельного электронасоса (батарея имеет напряжение около 260 В и водяное охлаждение), блок управления зарядным устройством батареи BECM, а также электрический компрессор кондиционера и высоковольтные провода в оранжевой обмотке (международное требование безопасности).

Такой гибрид способен обеспечить бóльшую экономию топлива (до 20%) и дополнительную мощность и момент. Первым массовым гибридом стала Toyota Prius, увидевшая свет в 1997 году. Впоследствии эту конструкцию взяли на вооружение многие марки, хотя сейчас большинство отдает предпочтение подключаемым гибридам (о них ниже).

Toyota Prius (слева) продолжает удерживать титул самого массового гибрида в мире. В России Prius плоховато продается через дилеров (всего 59 штук за прошлый год), но подержанные экземпляры из-за рубежа востребованы. Относительно большое распространение получили у нас различные гибридные модели Lexus — LS, RX, CT… Компания JLR использовала технологию HEV в 2013-2016 годах на своих моделях Range Rover и Range Rover Sport

Подключаемые гибриды, или PHEV (Plug-in Hybrid Electric Vehicle)

Это еще более сложная и тяжелая схема: в среднем плюс 300 кг к массе автомобиля. Она позволяет совершать короткие поездки (до нескольких десятков километров) без участия ДВС. А главное отличие от обычных гибридов — наличие разъема для зарядки от сети. Тут аккумулятор уже не зарядишь за счет одной лишь рекуперации или от ДВС (точнее, зарядишь, но это невыгодно и долго). В конструкции присутствуют дополнительные компоненты (нагреватель охлаждающей жидкости, зарядный блок BCCM, отдельный стартер без генератора, электрический усилитель тормозов), а также более мощная и высоковольтная батарея. Также автомобиль получает дополнительный 12-вольтовый аккумулятор (или даже два) для электроусилителя тормозов и для стартера.

Вся высоковольтная проводка в любой точке автомобиля выделяется оранжевым цветом. Прикасаться к таким проводам ни в коем случае нельзя даже на автомобиле с неработающим двигателем. Доступ к электрическим компонентам возможен только после полного обесточивания и размыкания контакторов высоковольтной аккумуляторной батареи, которая имеет отдельный контур водяного охлаждения (рабочая температура всегда должна поддерживаться на уровне 22-25°С), изображенный на рисунке справа. Внутрь высоковольтных компонентов не допускаются даже механики JLR, все они меняются только в сборе

К примеру: мотор-генератор, установленный в корпусе коробки передач Range Rover PHEV, способен дополнительно выдать 116 л.с. и целых 275 Нм крутящего момента, что, несомненно, является очень солидной прибавкой для установленной под капотом 2,0-литровой «турбочетверки» (300 л.с.). При этом суммарная отдача составляет 404 л.с. и 640 Нм, он разгоняется до «сотни» за 6,8 секунды, расход топлива составляет ничтожные 2,8 л в смешанном цикле «по паспорту», а количество выбросов СО2 — всего 64 г/км. Но в то же время на одной только электротяге такой Range Rover способен проехать всего 51 км, а на полную зарядку от домашней сети уходит около семи часов (2 часа 45 мин — от суперчарджера).

Подзаряжаемые гибриды — редкость в России. В прежние годы у нас продавался Mitsubishi Outlander PHEV. Также одно время к нам поставляли аналогичные BMW X5 и 7-серии. А вот подзаряжаемая модификация Toyota Prius в России не продается. В JLR технологию PHEV применяют на внедорожниках Range Rover P400e и Range Rover Sport P400e. На фото справа видно, как плотно упакован багажник версии P400е: основной аккумулятор, два 12-вольтовых, блоки предохранителей, куча проводки и трубки охлаждения. Под днищем компоновка еще более «хитрая»

Классификация гибридных силовых установок

Как отмечалось выше, гибридные силовые агрегаты могут быть разных типов. Они отличаются не только по принципу действия, но и по схеме взаимодействия, уровню электрификации, виду и иным параметрам. Ниже рассмотрим главные разновидности и особенности таких систем.

Мягкий гибрид

В таких автомобилях электромотор предназначен для поддержки основного двигателя. Он не используется для обеспечения движения машины. Процесс возвращения энергии происходит при нажатии на тормоз. Конструктивно в таких системах функцию маховика берет на себя стартер-генератор. К особенностям таких гибридов относится малая мощность, компенсируемая только электрической частью и лишь при наборе скорости.

Полный гибрид

В таких машинах электромотор используется только в городском режиме, а при выезде на трассу, где необходима более высокая скорость, применяется обычный двигатель на бензине. При этом схема соединения ДВС с электрической частью может быть различной: разветвленной, смешанной или последовательной. Автомобиль не берет заряд от сети, а сам процесс происходит только при рекуперации. В случае разряда Li-Ion источника питания необходимо перейти на стандартный мотор.

Гибриды-плагины

В таких машинах электрический узел получает энергию для заряда и вместе с ДВС обеспечивает движение колес. В новых гибридах при использовании двух видов двигателей доступна мощность батарей в 70-100 «лошадей». Возле бака для топлива предусмотрен разъем для зарядки от розетки. Гибриды-плагины способны преодолевать до 50 километров исключительно на электричестве.

Как работает гибридный мотор на примере Тойота Приус

Этот автомобиль выпускается уже в третьем поколении и достиг определённой степени совершенства, хотя конкурирующие гибриды продолжают наращивать сложность и эффективность конструкций.

Основой привода здесь является принцип синергии, по которому в создании крутящего момента на колёсах могут в любом сочетании участвовать ДВС и электромотор. Параллельность их работы обеспечивает сложный механизм планетарного типа, где потоки мощности смешиваются и через дифференциал передаются на ведущие колёса.

Трогание с места и стартовое ускорение выполняет электромотор. Если электроника определяет, что его возможностей недостаточно, подключается экономичный бензиновый двигатель, работающий по циклу Аткинсона.

В обычных автомобилях с моторами Отто такой термический цикл применять нельзя из-за переходных режимов. Но тут их обеспечивает электродвигатель.

Исключён режим холостого хода, если у Toyota Prius автоматически запускается ДВС, то для него сразу же находится работа, помогать в разгоне, заряжать батарею или обеспечивать климатическую установку.

Постоянно имея нагрузку и работая на оптимальных оборотах он минимизирует расход бензина, находясь в самой выгодной точке своей внешней скоростной характеристики.

Традиционный стартер отсутствует, поскольку такой мотор можно запустить только раскрутив его до значительных оборотов, что и делает реверсируемый генератор.

Аккумуляторы имеют разную ёмкость и напряжение, в наиболее сложной подзаряжаемой версии PHV это уже вполне обычные для электромобилей 350 вольт при 25 А*ч.

Проверка и обслуживание гибридных автомобилей

Батареи, как правило, требуют замены через 15-20 лет

, для электродвигателя не исключено наличие пожизненной гарантии. Обслуживание гибридных автомобилей рекомендуется проводить только в официальных сервисных центрах, которые оснащены специальным оборудованием и где работают специалисты, обученные принципам сервиса автомобилей этого вида. Проверка гибридного авто включает в себя:

• диагностические коды ошибок;
• гибридная батарея;
• изоляция батареи;
• работоспособность системы;
• система охлаждения.

Эксплуатация гибридов: разрушаем мифы

• Гибридные авто являются новинкой, которая до конца не усовершенствована и имеет множество недоработок. Это миф, так как бренд Тойота занимается полномасштабным серийным производством гибридных моделей почти 20 лет.
• В гибридах разряжаются аккумуляторы, что приводит к проблемам. Это правда, но только частично. На начальных этапах развития технологии подобные случаи встречались, но сегодня высокоточная электроника не допускает глубокого разряда батареи.
• Гибридные авто чаще ломаются, их дорого и сложно ремонтировать. Это миф, так как гибридные автомобили не менее надежны в эксплуатации по сравнению с обычными дизельными и бензиновыми ДВС. Большинство СТО комплексно обслуживают гибриды наравне с обычными авто. Более того, КПП в гибридах исключает наличие фрикционов, что делает такую трансмиссию простой и надежной, чего не скажешь о различных типах АКПП. Что касается ДВС, мотор на гибридах чаще работает на низких оборотах, не выходит на пиковые нагрузки. Если также учесть цикл Аткинсона, тогда моторесурс двигателя на гибриде намного больше обычного мотора.
• ДВС гибрида имеет меньшую мощность, такие авто теряют в динамике сравнительно с аналогами. Да, мощность ДВС на гибридах меньше, но за счет добавления электромотора суммарная мощность установок значительно превосходит мощность обычных аналогов с одним бензиновым мотором.
• Расход гибридной машины на практике не сильно отличается от обычного авто. Частично это правда, так как показатель расхода гибридных автомобилей напрямую зависит от режимов езды. Для достижения максимальной экономичности необходимо изменить стиль вождения на медленный, спокойный и плавный, избегая разгонов, активного дросселирования и т.д. Другими словами, сильные нажатия на педаль газа будут давать команду системе управления к тому, что необходимо завести ДВС.

Идея экономии горючего в гибридных авто состоит в том, чтобы при заряженном аккумуляторе как можно дольше двигаться только на электротяге на скоростях до 60 км/ч., чего зачастую хватает в плотном городском потоке. Также необходимо добавить, что система учитывает большое количество факторов: наружную температуру, степень прогрева ДВС и ОЖ, заряд батареи, движение под уклон или на горку и т. д. В разных условиях гибрид может задействовать ДВС, а может передвигаться только на электрической энергии.

• Аккумулятор для гибрида трудно найти в свободной продаже, а также батарея занимает много места в багажнике автомобиля. Это миф, так как аккумуляторы для гибридов всегда доступны к заказу в авто магазинах, а также представлен широкий выбор на различных Интернет-ресурсах. Что касается свободного места, батарея практически не занимает полезное пространство в багажном отсеке.
• На гибридную машину нельзя поставить газ. Это миф, так как мировые производители ГБО производят оборудование, совместимое с электронным блоком управления гибридным авто.

Лучшие гибридные автомобили

А теперь перейдем к описанию самых востребованных и популярных моделей гибридных авто.

Toyota Prius

Самый первый серийный гибрид. Кроме того, именно этот автомобиль считается самым «эффективным» – он оснащен двигателем, КПД которого достигает 40% (цифра, пока недостижимая для других производителей). Плавный ход, достигаемый благодаря независимой подвеске, не оставит равнодушным даже самых искушенных автолюбителей.

Тойота Приус – крайне экономичный гибрид (расход топлива – от 2,45 л на 100 км). При этом автомобиль может развивать скорость на трассе до 180 км/ч.

Конструкция авто четко продумана – батареи перенесены из багажного отсека под пассажирские задние сиденья для максимального расширения полезного пространства багажника.

Как вы могли заметить, преимуществ у этой машины масса: от привлекательного внешнего вида до высокого уровня безопасности. Минус только один – высокая стоимость авто в базовой комплектации (ну а если рассматривать варианты более расширенной оснастки, то цена даже на вторичном стартует от 15000 долларов и выше).

Chevrolet Volt Hybrid

Chevrolet Volt Hybrid. Данный автомобиль представляет собой переднеприводный четырехместный хэтчбек. Главным достоинством этой модели является то, что электромоторов, мощностью 149 л.с. хватает на 60 км при езде по городу, без расхода топлива и с сохранением характеристик. Однако большим недостатком Chevrolet Volt является большая стоимость.
Если вы интересуетесь будущим этого и других автомобилей этой марки, рекомендуем ознакомиться с последними новостями Chevrolet.

Chevrolet Malibu Hybrid

Chevrolet Malibu Hybrid. Это большой комфортный и вместительный седан, который имеет выразительный дизайн и качественно проработанный салон с современной техникой и богатым оснащением. По мнению экспертов, авто хорошо подойдет тем клиентам, которым нравится свободное пространство. В состав гибридной установки входит двигатель объемом 1.8 л и пара электромоторов. Средний расход топлива данной модели составляет 5.2 л на 100 км. Для авто предусмотрены десять подушек безопасности и камера заднего вида, что делает его более безопасным.

Lexus RX 450h

Смелый дизайн, современное оснащение, самые передовые технологии – все это соединяет в себе ультрасовременный автомобиль-гибрид от компании Lexus. Это машина класса «Люкс». Разработчики позаботились не только о стильном дизайне – авто полностью укомплектовано элементами обеспечения безопасности пассажиров и водителя. Кроме того, не забыли конструкторы и о весьма приятных «мелочах», которые никак не влияют на ходовую часть, зато делают путешествия более приятными и комфортными – акустическая система, шумоизоляция, бортовой компьютер с дисплеем на панели.

Конечно, такой автомобиль по карману далеко не всем – цены стартуют от 70000 долларов. При этом заправлять этот агрегат можно только 95 бензином. Естественно, запчасти и ремонт Лексуса также обойдется владельцу в весьма круглую сумму.

Вывод

Приобретая автомобиль-гибрид, многие автолюбители сомневаются – стоит ли переплачивать 30% стоимость просто за наличие еще одного двигателя (электрического). Наш ответ однозначен – конечно же, стоит! Деньги, потраченные на покупку, вернутся вам уже через 2-3 года – вы будете заметно экономить на заправке, что, несомненно, положительно скажется на вашем бюджете. Кроме того, все гибриды – современные машины, оснащенные самими новыми разработками лучших конструкторов. Соответственно, вместе с автомобилем вы покупаете ежедневный комфорт и безопасность для вас и вашей семьи!

Источники

• https://automonth. ru/rejting-gibridnyh-avtomobilej/
• https://nahybride.ru/baza-znanij/kak-rabotaet-gibridnyj-dvigatel-avtomobilya
• https://jplife.ru/stati/luchshie-gibridnye-avtomobili/
• https://dvsoff.ru/tip/gibridnyj-dvigatel
• https://www.drom.ru/info/misc/67656.html
• https://AutoVogdenie.ru/kak-rabotaet-gibridnyj-dvigatel.html
• https://zen.yandex.com/media/avtotachki/gibridnyi-avtomobil-chto-nujno-znat-5ec2990dd5408876452306cb
• https://KrutiMotor.ru/avto-s-gibridnym-dvigatelem/

Мягкие гибриды | Volvo Car Горки

Наша линейка мягких гибридов

*В разных странах список доступных моделей Volvo с мягкими гибридными силовыми установками может отличаться.

XC90 Мягкий гибрид

До 5-7 человек

XC60 Мягкий гибрид

До 5 человек

Мягкий гибрид — как он работает?

Наши мягкие гибриды используют энергию торможения для зарядки 48-ми вольтовой батареи. Интегрированный стартовый генератор использует эту энергию для мгновенной поддержки двигателя внутреннего сгорания. Вместе это обеспечивает более экономичное и плавное вождение.

Насколько ты электрифицирован?

Что означает «мягкий гибрид»?

Мягкий гибрид также считается электрифицированным автомобилем. Мягкие гибриды используют как двигатель внутреннего сгорания, так и электродвигатель, чтобы уменьшить выбросы и повысить экономию топлива. Это происходит за счет использования энергии, накопленной в аккумуляторной батарее 48 вольт, которая создается при торможении. Эта энергия затем используется двигателем внутреннего сгорания для разгона автомобиля.

Электродвигатель обеспечивает работу мягкого гибрида?

Нет. Электродвигатель предназначен для того, чтобы помочь дизельному или бензиновому двигателю, и снизить нагрузку, которая на него приходится.

В чем главное преимущество мягкого гибрида?

Мягкий гибрид обеспечит снижение расхода топлива и, следовательно, снижение выбросов выхлопных газов. Мягкие гибриды также способствуют плавному разгону и, как правило, более доступны, чем полные гибриды или подключаемые гибриды.

В чем разница между мягким гибридом, полным гибридом и подключаемым гибридом?

Мягкий гибрид использует электродвигатель, чтобы помочь двигателю внутреннего сгорания. Полный гибрид имеет больший электродвигатель и аккумулятор по сравнению с мягким гибридом. Полный гибрид может на небольшие расстояния обеспечивать движение автомобиля, используя электродвигатель, а также заряжать аккумулятор с помощью двигателя или посредством рекуперативного торможения. Подключаемый гибрид можно зарядить, буквально подключив его к домашней розетке или используя общественную зарядную станцию. Подключаемый гибрид предлагает только в электрическом режиме большую дальность хода благодаря большему блоку батарей и электродвигателю. Подключаемый гибрид способен удовлетворить ежедневные потребности большинства людей по запасу хода.

Наши другие электрифицированные силовые установки

Электромобили (Pure electric)

(Скоро)

Полность электрический двигатель — для бесшумного, мощного и изысканного вождения с нулевыми выбросами.

Узнайте больше

Гибриды (Plug-in hybrid)

(Доступно в 7 моделях автомобилей)

Мощная комбинация электродвигателя и двигателя внутреннего сгорания может обеспечить нулевую эмиссию выхлопных газов в электрическом режиме Pure, а также экономичную поездку на дальние расстояния в гибридном режиме.

Узнайте больше

Заполните форму обратной связи, наши менеджеры свяжутся с Вами в ближайшее время

Спасибо, запрос успешно отправлен! Наши менеджеры свяжутся с Вами в ближайшее время.

Ошибки при обработке формы!

• {{item}}

{{v.errors[0]}}

{{v. errors[0]}}

Причина заявкиЗапись на сервисНа тест-драйвПокупкаКредитДругое

^*– поля, обязательные для заполнения

Нажимая кнопку Отправить даю своё согласие на обработку моих персональных данных

Спецпредложение на Volvo

Оставьте заявку и успейте купить новый Volvo с выгодой

Заполните форму обратной связи, наши менеджеры свяжутся с Вами в ближайшее время

Спасибо, запрос успешно отправлен! Наши менеджеры свяжутся с Вами в ближайшее время.

Ошибки при обработке формы!

• {{item}}

Оплата услуг

Заполните форму, будет сформирована ссылка на оплату.
Выберите тип услуги, сам платеж
будет проходить через Сбербанк. Платежные данные будет предложено
ввести только после перехода на сайт банка. Пожалуйста проверьте
корректность данных, это поможет быстрее обработать ваш платеж.

Ваши данные сохранены, сформирована ссылка на оплату услуги.
Теперь вы можете перейти к оплате. Оплата будет проходить на
специальной странице платежного шлюза сбербанка. Убедитесь,
что домен соответствует https://securepayments.sberbank.ru!

Перейти к оплате

Извините, не удалось создать ссылку на оплату,
обновите страницу и попробуйте снова

Ошибки при обработке формы!

• {{item}}

Мы используем файлы cookie с целью оптимизации работы нашего веб-сайта, в том числе персонализации контента и рекламы, предоставления функций социальных сетей и анализа трафика. Файлы cookie включают cookie таргетинга в социальных сетях и cookie углубленной аналитики. Более подробная информация содержится в нашем «Информационном уведомлении» на странице, посвященной cookie. Кликнув на «Принять», вы соглашаетесь на использование файлов cookie.

Принять

принцип работы, что значит, схема мотора

Гибридный двигатель имеет несколько источников энергии: бензиновый и электрический моторы. Оба агрегата приводят автомобиль в движение по отдельности или совместно. Разработано несколько видов гибридных конструкций, и каждая реализует в себе главное преимущество перед «обычными» моторами — топливную экономичность. А значит, и в возможность достичь высоких экологических требований к транспорту.

История гибридных двигателей

Гибридные силовые установки были известные ещё в 19 веке. Изобретателем первого гибрида, работающего на электроэнергии, стал Роберт Андерсон. Однако, патент на систему получил Генри Пайпер в 1905 году. В этом же направлении работал Фердинанд Порше. Серийными производителями гибридных моторов были французская компания Parisienne des Voitures Electriques, американская корпорация General Electric, бельгийская Pieper.

Бурного развития технология гибридов в начале 20 века не получила по нескольким причинам:

• низкая стоимость топлива;
• нерентабельность по сравнению с бензиновым ДВС.

К концу 20 века рост на энергоносители и ужесточение экологических стандартов заставили автопроизводителей возвратиться к разработкам эффективных моторов. Изначально в гонку включились VW, Mercedes, GM, Audi, но до серийного производства гибридных автомобилей так и не дошли, перейдя в другие сферы разработок. Первым удачным автомобилем с гибридным двигателем стал Toyota Prius 1997 года. За год компания смогла продать 25 000 моделей. Вторым популярным гибридом на рынке стал Honda Insight.

После Приуса, Тойота наладила серийный выпуск моделей: Hybrid Harrier, Highlander, Estima Hybrid, Crown, Camry Hybrid, Lexus RX. Среди разработок Хонда с гибридной установкой известны Accord Hybrid и Civic Hybrid. Единичные автомобили встречаются у Форда, Ауди, Мазды, Рено, БМВ, Ниссан, Хёндай.

Поговорим подробнее, что значит машина-гибрид. Рассмотрим устройство, принцип работы, в чём плюсы и минусы гибридных установок.

Положительные стороны гибридных двигателей

1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
2. Совместное использование двух двигателей снижает количество выбросов СО2.
3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Принцип работы и устройство гибридных двигателей

Принцип работы гибридных двигателей основан на комбинировании возможностей ДВС и электромотора. Бензиновый агрегат развивает максимальный крутящий момент на высоких оборотах, в то время, как электрический двигатель — на низких. Объединение установок позволяет исключить из конструкции механизмы преобразования механической энергии, увеличить КПД силового агрегата и снизить расход топлива.

Полная конструкция

Автомобиль с гибридным мотором устроен иначе, чем привычные машины с ДВС. Здесь под днищем находятся:

• двигатель внутреннего сгорания;
• один или несколько электрических моторов;
• блок аккумуляторных батарей.
• для управления и преобразования энергии установлен электронный блок с инвертором.

Источником энергии в гибридном двигателе служит ДВС, работающий на бензине или дизеле. Мощность, преобразованная генератором, запускает тяговый электродвигатель и заряжает аккумуляторные батареи. Именно от блока аккумуляторов электромотор получает дополнительное питание, если не будет хватать энергии генератора.

Похожая статья ЗМЗ 406 двигатель: карбюратор и инжектор, характеристики ДВС

Инвертор преобразует постоянный ток высоковольтного аккумулятора в 3-фазный переменный ток большего напряжения. Энергия используется для:

• управления электромотором;
• обратной конвертации тока с генератора для подзарядки батареи;
• питания бортовой электросети.

Конструктивно инвертор представляет собой корпус с набором электронных плат и транзисторными сборками.

Общий принцип работы гибридного автомобиля рассмотрим далее.

Функционирование двигателя

Режим совместной работы ДВС и электромотора зависит от конструктивного устройства гибридного силового агрегата и режима движения автомобиля. Так, в начале движения бензиновый двигатель не всегда нужно запускать. Машина тронется за счёт работы электрического мотора, питающегося от батареи.

Большая ёмкость аккумулятора с возможностью внешней подзарядки может сократить потребление бензина до нуля, если суточный пробег автомобиля короткий.

Электромотор поддерживает работу автомобиля на холостом ходу: при стоянке на светофоре, временной остановке. В это время ДВС отключен, до те пор, пока хватает мощности электротяги. Обычно бензиновый мотор подключается на скорости 60км/ч. При больших нагрузках, например, для заезда в горку, понадобится двойное усилие обоих агрегатов. В таком режиме автомобиль сможет проехать более 500 км.

Отличительно, как работает гибридный двигатель во время торможения. Тормозная система привычного автомобиля с ДВС преобразует кинетическую энергию в тепловую, рассеивая её в воздухе. Гибриды оснащены системой рекуперации, т.е. возвращения. При замедлении движения электромотор переключается в режим генератора, отдавая электрическую энергию в аккумуляторную батарею.

Что собой представляет гибридный автомобиль, его плюсы и минусы

Автомобили с гибридными силовыми установками появились на рынке относительно недавно, но даже за это время они успели выбиться в полноценный отдельный сегмент. По имеющимся прогнозам, именно они в ближайшее время должны вытеснить с рынка автомобили с ДВС, но в дальнейшем будут заменены полноценными электрокарами.

Toyota Prius

Перед тем, как говорить о такой технике, как гибридный автомобиль, следует разобраться в самом понятии слова «гибрид». С греческого языка это переводится как помесь, а именно — объект, сочетающий в себе признаки двух и более предметов. Если же рассматривать гибридных представителей автомобилестроения, то это машины, которые сочетают в себе 2 силовые установки — двигатель внутреннего сгорания и электромотор.

Главное достоинство таких автомобилей — они могут работать как на электричестве, так и на топливе. К примеру, для передвижения по городу, когда проезд затруднен заторами, более разумно использоваться электроэнергию. Если автомобилю нужно набрать полный ход, то лучше всего подойдет стандартное горючее.

Сегодня разработаны и распространены на рынке различные виды гибридных установок. В некоторых версиях электромотору отводится только вспомогательная функция, а за основную работу отвечает ДВС. Это облегченные установки. Но в более современных гибридных автомобилях применяются мощные электромоторы, которые совмещены с ДВС. И в таком виде они могут самостоятельно приводить транспортное средство в движение. Заметим, что в гибридах водитель не может самостоятельно выбирать режим движения — за это отвечает электроника.

Применение одновременно электромотора и ДВС дает несколько преимуществ. Самое главное — экономия топлива

Схема запуска гибридного автомобиля выглядит так: к работе приступает электромотор и аккумуляторы, они подпитывают энергетический центр, который направляет энергию на двигатель. При таком процессе автомобиль стартует с места без шума и рывков. Когда электромотор доходит до максимальной скорости, в работу включается топливный двигатель. Когда функционирует ДВС, часть энергии от него идет на подзарядку аккумулятора.

Преимущества. Применение одновременно электромотора и ДВС дает несколько преимуществ. Самое главное — экономия топлива. Гибридные автомобили потребляют на 25% меньше бензина. А если учитывать, что стоимость горючего растет чуть ли не каждый день, это весомо. Еще один плюс — меньший объем токсичности. Когда бензиновый мотор прекращает работу, выбросов не происходит совсем. Когда транспортное средство стоит на месте, внутри отсутствует какой-либо шум, так как электромотор абсолютно тихий в работе.

Еще один минус — замена аккумулятора каждые 8 лет при идеальных условиях эксплуатации

Недостатки. Когда автовладельцы сталкиваются с первыми поломками гибридных автомобилей, они выделяют основные недостатки. Главный из них — дорогое обслуживание и ремонт. Такая конструкция намного сложнее, а значит требует особого подхода. В России пока что не такое большое количество специалистов, поэтому в любом сервисе нет никакой гарантии, что процедура будет выполнена качественно. Еще один минус — замена аккумулятора каждые 8 лет при идеальных условиях эксплуатации. Еще один важный пункт, который препятствует приобретению гибридов, — высокая стоимость.

Итог. Гибридные автомобили имеют в оснащении электромотор и ДВС. У таких автомобилей есть преимущество в виде экономии топлива, но и без недостатков не обходится.

Типы гибридных агрегатов

Гибридные двигатели различаются по типу применения и компоновочной схеме. По первому критерию гибриды делятся на микрогибриды, умеренные гибриды и полные гибриды. Более подробно о них поговорим ниже.

Применение разных компоновочных систем гибридных двигателей отражает уровень развития гибридизации, суть которой заключается в желании производителей перевести автомобиль на альтернативный источник энергии. Наиболее прогрессивными в плане разработок являются компании Тойота, БМВ, Хёндай, Вольво.

Схемы взаимодействия мотора и ДВС

Конструктивная схема гибридного двигателя выбирается исходя из проектных характеристик автомобиля: требуемой мощности, скорости разгона, расхода топлива и т. д. Различают последовательную, параллельную и комбинированную схемы.

Последовательная схема

Гибридная система автомобиля с последовательной компоновкой была придумана Порше в 1899 году. Схема включает в себя ДВС с генератором, тяговый электродвигатель и аккумуляторные батареи. По этой схеме двигатель внутреннего сгорания запускает генератор, который преобразует механическую энергию в электрическую, питая электрический мотор. В свою очередь электродвигатель воздействует на ведущие колёса, приводя машину в движение.

Большая ёмкость аккумуляторов позволяет автомобилю в некоторых режимах работать только на электрической энергии, при выключенном ДВС. Батареи заряжаются от генератора, когда потребляемая мощность электромотора невысока, например, во время размеренного движения. Однако, в режиме ускорения мощности генератора может не хватать, и тогда недостаток энергии компенсирует аккумулятор.

Последовательная схема гибридного двигателя хороша тем, что ёмкая АКБ позволяет устанавливать ДВС меньших габаритов и меньшего веса. Более простая конструкция расходует меньше топлива и требует меньших затрат на обслуживание.

Электрический мотор вращается в любом направлении, что позволяет упростить конструкцию автомобиля, убрав сцепление и коробку передач. А при установке электродвигателей с редуктором в ведущие колёса, можно обойтись и без дифференциала. Подобная схема встречается на карьерных самосвалах БелАЗ и городских автобусах ЗИЛ. В легковых автомобилях встречается редко.

Похожая статья Технические характеристики двигателя Мерседес OM 612

Параллельная схема

Гибридные двигатели с параллельной системой могут приводить автомобиль в движении от ДВС, тягового электромотора или их совместной работы. Часто электрический двигатель устанавливают вместо маховика, используя электромотор в качестве генератора и стартера для трогания и остановки автомобиля. Аккумуляторные батареи подзаряжаются во время рекуперативного торможения.

Параллельная схема подходит для автомобилей небольшой мощности. За счёт использования малоёмких батарей снижается вес и начальная стоимость машины. Подобная конструкция встречается в моделях Honda Insight, BMW 7 ActiveHybrid.

Последовательно-параллельная схема

По сути данная схема представляет собой доработку параллельной. Особенность гибридных двигателей с последовательно-параллельной системой — наличие делителя мощности в трансмиссии. Энергия ДВС разделяется на 2 потока в соответствии с режимом движения автомобиля. Часть мощности переходит к ведущим колёсам, другая — к накопителю электрической энергии.

Для реализации подобной компоновки необходим менее мощный ДВС, но с высокой эффективностью. Например, двигатель, работающий по циклу Аткинсона с коротким тактом сжатия. По такой схеме построены Toyota Prius и Lexus RX.

https://www.youtube.com/watch?v=k1nG8PkP28E&feature=youtu.be

Классификация по степени электрификации

Разбираясь в особенностях гибридных двигателей, поговорим и о различном применении электромоторов. Степень электрификации машины указывает на возможности электрической установки. В одном случае, она идёт как приложение, в другом — позволяет полноценно передвигаться на электротяге. Чтобы понять насколько прогресс ушёл вперёд, рассмотрим этапы электрификации последовательно.

Микрогибрид

Двигатель-микрогибрид представляет собой простейшую форму гибридизации. Автомобиль оснащается системой «Старт-Стоп», в которой электрическая установка используется, как стартер и генератор, но не передаёт энергию колёсам. Во время работы машины на холостом ходу блок управления глушит бензиновый двигатель, позволяя сэкономить топливо. В среднем расход в городе снижается на 10%.

Энергия, сохранённая от рекуперативного торможения, питает систему «Старт-Стоп» и бортовые устройства.

В силовую установку микрогибрида устанавливают штатную коробку передач с импульсным масляным насосом. В режиме «Старт-Стоп», пока двигатель не работает, необходимо сохранить элементы переключения включенными. Насос поддерживает давление масла в каналах КПП, чтобы после запуска двигателя, автомобиль был готов ехать спустя 0,3 с.

Мягкий гибрид

Термин «мягкий» или «умеренный» гибрид означает, что электромотор используется в автомобилях как лёгкая «поддержка» ДВС. Основную работу в режиме ускорения и штатного движения выполняет бензиновый двигатель. Суть использования электрической установки — помощь при трогании и ускорении автомобиля, а также для подзарядки батареи во время торможения. Мощность электродвигателя не превышает 50 кВт.

Похожая статья 123 двигатель Мерседес

К гибридам подобного действия относятся: BMW 7 ActiveHybrid, Honda Civic Hybrid, Suzuki Smart Hybrid, Mercedes S 400 Hybrid.

Полный гибрид

Полноценный гибридный автомобиль способен работать на одном тяговом электромоторе при выключенном ДВС. Электрический двигатель заменяет сцепление, работает как генератор для заряда аккумуляторных батарей, в том числе в режиме рекуперативного торможения. В отличие от умеренного гибрида, здесь применяется электромотор мощностью 60 — 250 кВт.

Принцип полного гибрида реализован в Audi A1 и BMW X6 ActiveHybrid. В такие гибриды устанавливают мощные литий-ионные аккумуляторные батареи. Однако, при ёмкости в 12кВт/ч, накопитель электроэнергии сможет обеспечить пробег автомобиля не более 60 км. При низком уровне заряда ДВС подключается автоматически, но чтобы снизить потребление топлива и увеличить пробег электрического мотора, инженеры разработали Plung-In.

Гибриды плагины

Plung-In или гибрид-плагин по принципу работы схож с полным гибридом. Разница заключается в возможности подзарядки аккумулятора от внешней сети. Расстояние, которое может проехать машина на одной электрической тяге, характеризуется показателем PHEV.

Чтобы превратить гибридный двигатель в Plung-In, необходимо поставить дополнительное оборудование: зарядное устройство, дополнительный блок управления и блок батарей. Розетка для заряда располагается возле лючка для заправки топливного бака. Для подпитки батареи можно использовать домашнюю электросеть, учитывая рекомендации производителя.

Преимущества и недостатки гибридных авто

Разобравшись, как работает гибридный автомобиль, подведём итог в виде объективной оценки. Сведём плюсы и минусы гибридного двигателя в таблицу.

Преимущества	Недостатки
1. Высокий КПД за счёт использования крутящего момента от ДВС при любых нагрузках	1. Мало специалистов по ремонту и обслуживанию гибридов
2. Экономия бензина в городе 10 — 30%	2. Высокая стоимость аккумуляторных батарей. При выходе из строя одного элемента приходится менять весь блок в сборе. Проблема с утилизацией
3. Энергия торможения рекупируется в электрическую энергию	3. Наличие большого количества электроники. Сложность с запчастями. Дорогой ремонт.
4. Использование ДВС меньшей мощности и габаритов. Возможность отказаться от сцепления и КПП	4. Недостаточное количество станций для подзарядки аккумуляторов. Малый пробег на одной электротяге
5. Надёжный запуск зимой	5. Плохая маневренность
6. Снижение токсичных выхлопов	6. Из-за холодов батареи быстрее выходят из строя
7. Тихая работа	7. Бесшумная работа приводит к авариям

Основные преимущества

Несмотря на довольно высокую стоимость автомобилей с гибридными двигателями, всё больше людей склоняются к их покупке. Как основные полюсы они отмечают:

Охрана окружающей среды

Снижение количества выхлопных газов позволяет сделать воздух в городе и на всей планете несколько чище, а это уже польза для всех. Автомобиль не требует внешней электрической зарядки, что немаловажно. Расход топлива тоже значительно снижается и владелец авто получает довольно большую экономию денег. Все модели такого типа имеют хорошие технические характеристики, часто превосходящие характеристики обычных автомобилей.

Минусы гибридных автомобилей

Наряду с перечисленными плюсами «гибриды» имеют и ряд негативных сторон, к которым можно отнести:

• Очень высокая стоимость самого автомобиля.
• Высокая сложность в конструкции влечет за собой высокую стоимость обслуживания.
• Недостаточно развитая система автосервисов. Сложность гибридной конструкции требует хороших знаний и высококлассных специалистов в автомастерских, что не всегда возможно, особенно в удаленных населённых пунктах.
• При выходе из строя батарей хозяину авто придётся довольно долго искать место доступной утилизации.

Что такое гибридные автомобили и как они работают?

Электрические автомобили, несомненно, находятся на пути к тому, чтобы стать доминирующим типом транспортных средств на рынке. Однако до того, как Tesla сделала электромобили обычным явлением, некоторые крупные производители автомобилей создали ступеньку, которая привела к полностью электрическим автомобилям: гибрид.

Строго говоря, гибридным транспортным средством является любой автомобиль с двумя разными типами двигателей. Так что танк с ГТД и ДВС — это все-таки гибридная машина. Тем не менее, сегодня мы сосредоточимся на гибридных автомобилях — что они собой представляют и как они работают.

Что такое гибридный автомобиль?

Первым серийным гибридным автомобилем стала Toyota Prius 1997 года. Этот автомобиль приводится в движение 1,5-литровым рядным 4-цилиндровым бензиновым двигателем и электродвигателем на 288 В в сочетании с вариатором. Это означает, что бензиновый двигатель и электродвигатель работают вместе, чтобы приводить автомобиль в движение.

Эта технология позволяет экономить топливо, так как электродвигатель приводит автомобиль в движение на малых скоростях, где он наиболее эффективен. Затем, как только вы достигаете скорости шоссе, бензиновый двигатель вступает во владение. Кроме того, при торможении автомобиль улавливает тепло, выделяемое тормозами, и использует его для подзарядки аккумулятора. Эта система гарантирует, что ваш автомобиль всегда будет работать эффективно.

Различные типы гибридных автомобилей

В то время как ранее упомянутое описание было оригинальной конструкцией гибридного автомобиля Toyota, несколько производителей автомобилей в конечном итоге разработали свои собственные системы. Вы найдете гибридные двигатели, устанавливаемые на различные типы автомобилей — от повседневных автомобилей эконом-класса, таких как Toyota Prius и Chevrolet Volt, до суперкаров, таких как Acura NSX и Porsche 918.

Итак, чтобы помочь вам отличиться, вот различные гибридные системы, которые вы можете найти.

Параллельный гибрид

Источник изображения: Kevaauto/Wikimedia Commons

Это наиболее распространенная гибридная конструкция на рынке, в которой двигатель внутреннего сгорания (ДВС) и электрический двигатель работают одновременно для обеспечения мощности. Два двигателя обычно соединяются с осью через бесступенчатую трансмиссию.

С помощью этой системы автомобиль сам определяет наиболее эффективную трансмиссию — электрическую, бензиновую или и то, и другое — и делает соответствующий выбор.

Помимо Toyota Prius, другие параллельные гибридные автомобили включают Chevrolet Malibu, Honda Insight и другие.

Plug-In Hybrid

Источник изображения: Mariordo (Mario Roberto Durán Ortiz)/Wikimedia Commons

Подключаемый гибрид похож на параллельную гибридную систему, но имеет большую батарею, которую необходимо заряжать от розетки. Автомобили с этой системой обычно называют подключаемыми гибридными электромобилями (PHEV), и они в основном работают на своих электродвигателях. Как только бортовая батарея разрядится, система вернется к типичной параллельной гибридной установке.

Эта система лучше всего подходит для движения по городу, когда водители обычно ездят на короткие расстояния. В этом случае вам, возможно, даже не придется заправлять машину в течение нескольких месяцев, так как она будет использовать только аккумулятор, особенно если вы будете заряжать его каждый раз, когда находитесь дома. Примером этого является Ford Fusion Energi, у которого полностью электрический запас хода составляет 21 милю.

Дорожный гибрид

В этом гибридном силовом агрегате используются разные силовые агрегаты на разных осях. Например, подключаемые гибридные модели Volvo используют передний привод типичной модели ICE и соединяют его с задней осью с электрическим приводом.

Эта система упрощает установку, что снижает затраты на разработку. Кроме того, он добавляет функциональность полного привода (AWD) к модели с передним или задним приводом. Гибриды для бездорожья могут быть подключаемыми или параллельными моделями.

Помимо разработок Volvo, другие примеры гибридов для бездорожья включают Acura NSX, BMW i8 и Porsche 918 Spyder. Эта конструкция популярна среди суперкаров, поскольку они проще, меньше весят, обеспечивают тягу полного привода и увеличивают общую выходную мощность.

Серия

Гибрид

В отличие от параллельной гибридной трансмиссии, серийные гибридные автомобили приводятся в движение исключительно электрическим двигателем. Хотя на борту все еще есть двигатель внутреннего сгорания, он не подключен к какой-либо оси; таким образом, он не может водить машину.

Основное назначение бензинового двигателя — обеспечивать питанием электродвигатель — либо напрямую, либо путем подзарядки автомобильного аккумулятора. Эта установка позволяет испытать электромобиль без беспокойства о запасе хода, которое он доставляет.

Однако, поскольку двигатель внутреннего сгорания не подключен к педали акселератора, некоторые водители могут быть сбиты с толку, услышав, что их бензиновый двигатель работает на высоких оборотах, даже если они работают на холостом ходу в пробке. Это просто означает, что он работает на полную мощность, чтобы перезарядить аккумулятор. Одним из примеров этого является BMW i3 с опцией Range Extender.

Мягкий гибрид

Система является полной противоположностью серийной гибридной системе. Вместо электрического двигателя, работающего от ДВС, мягкие гибриды представляют собой автомобили с бензиновым двигателем и электродвигателем, который помогает повысить производительность.

Основной целью электродвигателя является повышение производительности двигателя, когда бензиновый двигатель работает с большими нагрузками, улучшение экономии топлива на низких и средних скоростях и использование в качестве стартера для систем старт-стоп.

Эта система не обеспечивает лучшей экономии топлива, чем другие гибридные системы, но обычно это самая дешевая и простая гибридная технология для разработки существующей модели автомобиля. Некоторые примеры включают Honda Civic Hybrid и Mercedes Benz S400 BlueHYBRID.

Зачем переходить на гибрид?

Поскольку электромобили сейчас набирают популярность, а зарядные станции для автомобилей становятся все более распространенными, особенно в городских районах, зачем покупать гибридный автомобиль?

Основная причина выбора гибридного автомобиля заключается в том, что он по-прежнему оснащен бензиновым двигателем, что устраняет любые проблемы с запасом хода, которые могут возникнуть у электромобиля. Кроме того, они являются единственным экологически чистым транспортным средством, которое есть у многих пользователей в местах, где нет разветвленной сети зарядки — по сути, в любой стране за пределами Северной Америки, Европы и Японии.

И если вы относитесь к тому типу людей, которым необходимо максимально увеличить запас хода автомобиля и часто совершать поездки на большие расстояния, возможно, пока нецелесообразно приобретать полностью электрический автомобиль.

Гибридные автомобили — следующий лучший вариант

Для большей части мира электромобили просто недоступны. Они либо слишком дороги, либо непрактичны, и их нелегко перезарядить. Если вы обычно ездите по городу с большим количеством нагнетателей, то электромобили — это практичный выбор, если вы можете их себе позволить.

Но если вы живете в месте, где нет станций быстрой зарядки для автомобилей, то единственным выходом для вас может стать гибрид. Хотя эти автомобили не имеют нулевых выбросов, они могут удвоить или утроить ваш пробег на одном полном баке, что значительно снижает ваш углеродный след.

Как работают гибридные автомобили?

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Мир постепенно приходит к пониманию того, что да, человек влияет на климат нашей планеты, и не в лучшую сторону. К счастью, за последние два десятилетия мы добились больших успехов в сокращении нашего углеродного следа и загрязнения, которое мы извергаем в океаны и атмосферу. Ключевой частью этого сдвига является внедрение гибридных автомобилей.

Хотя они лучше для здоровья планеты, чем традиционные автомобили, работающие только на бензине, гибриды, по сути, являются временной мерой. Они более эффективны и меньше загрязняют окружающую среду, чем автомобили с бензиновыми двигателями, но они не так безвредны для окружающей среды, как электромобили — , и даже у электромобилей все еще есть проблемы . Они объединяют две силовые установки для достижения своих целей по снижению выбросов и расхода топлива.

И хотя гибриды, такие как Toyota Prius, существуют уже более двух десятилетий, до сих пор существует путаница в отношении того, как они работают, какие типы гибридов доступны, их надежность и другие вопросы. К счастью для вас, Электрифицированные редакторы The Drive занимаются спасением планеты и обеспечением наших детей свежим воздухом даже после того, как нас не станет.

Оставайтесь с нами, пока мы говорим о гибридах!

Гибрид Toyota RAV4, Toyota

Что такое гибрид?

Как работают гибриды?

Наиболее распространенный тип гибридного транспортного средства сочетает в себе бензиновый двигатель внутреннего сгорания с одним или несколькими электродвигателями и аккумуляторной батареей для достижения большей экономии топлива или производительности по сравнению с транспортным средством только с двигателем внутреннего сгорания.

Это работает за счет того, что батарея подает электроэнергию на ведущие колеса или заряжает саму батарею с помощью бензинового двигателя, например:

• Prius или McLaren смешивают электрическую энергию с бензином. Один генерирует энергию для батареи, Prius, а другой расширяет границы производительности, McLaren.
• Acura NSX использует только электрическую энергию для привода передних колес, в то время как бензиновый …

Гибриды также используют рекуперативное торможение, чтобы возвращать небольшое количество электроэнергии в свои батареи.

Sup, Prius Prime?, Toyota

Какие существуют типы гибридов?

Существует несколько типов двигателей внутреннего сгорания, а также несколько типов гибридных силовых агрегатов. Давайте разберем его на более удобоваримые термины.

Параллельный гибрид

Наиболее распространенным типом гибрида является параллельный гибрид, в котором электродвигатель с питанием от батареи и газовый двигатель имеют прямое соединение с ведущими колесами через соединительный механизм, такой как трансмиссия. Эти гибриды имеют один, два или три электродвигателя, в зависимости от марки и модели автомобиля.

Серийный гибрид

Серийный гибрид в виде электромобиля с прикрепленным газовым генератором. Нет прямой связи с ведущими колесами от газового двигателя, поскольку он просто заряжает аккумулятор, в то время как электродвигатели управляют движением. Прекрасным примером является крутой BMW i3 с увеличенным запасом хода.

Plug-In Hybrid (PHEV)

Plug-in Hybrid — это, по сути, параллельный гибрид с аккумуляторной батареей большего размера, которая требует зарядки от внешнего источника, т. е. штепсельной вилки. Накопив больше энергии, PHEV может двигаться, используя 100-процентную электрическую тягу, хотя запас хода на чистом электричестве по-прежнему ограничен относительно короткими поездками по городу.

Мягкий гибрид

В мягких гибридах электрические компоненты не способны сами по себе напрямую управлять колесами. Вместо этого небольшой аккумулятор и электродвигатель выступают в качестве помощников, помогая снизить расход топлива, немного повысить производительность за счет резкого увеличения крутящего момента, регенерировать энергию и аксессуары для питания. Одной из наиболее распространенных функций электродвигателя в мягком гибриде является одновременное использование в качестве стартера и питания технологии «старт-стоп». Более производительные и эффективные «мягкие» гибриды с 48-вольтовыми аккумуляторными батареями в последнее время получили широкое распространение в отрасли.

Полногибридный автомобиль

Полногибридный автомобиль имеет электрические компоненты, которые могут напрямую приводить в движение колеса сами по себе, без газового двигателя. Различные типы полных гибридов включают параллельные гибриды, серийные гибриды и подключаемые гибриды.

Да, у Porsche тоже есть гибриды. , Porsche

Надежны ли гибриды?

Мы много писали о том, что делает автомобиль надежным, и это касается и гибридных автомобилей. На самом деле это то, как вы заботитесь о своей машине, какое профилактическое обслуживание вы выполняете и как вы водите машину.

Преимущества по сравнению с Недостатки гибридов

Как и все, у владения и вождения гибридного автомобиля есть свои преимущества и недостатки. Чтобы лучше проиллюстрировать это, мы разработали целую статью о просто «Преимущества и недостатки гибридных автомобилей».

Гибридные термины, которые вы должны знать

Учиться, йоу.

MPGe

MPG, или миль на галлон, – это показатель того, сколько миль автомобиль может проехать на одном галлоне бензина. MPGe, который используется для измерения «экономии топлива» гибридных и электрических транспортных средств, означает мили на галлон в эквиваленте.

По данным Министерства энергетики США, 33,70 кВтч электроэнергии содержат 100% энергии одного галлона бензина. Таким образом, если транспортное средство способно проехать 100 миль на 33,70 кВтч, оно оценивается в 100 миль на галлон.

Рекуперативное торможение

Регенеративное торможение — это процесс рекуперации энергии через тормозную систему автомобиля. Обычно при торможении негибридного автомобиля кинетическая энергия преобразуется в тепло и высвобождается за счет трения между тормозными колодками и тормозом.

При нажатии педали тормоза на гибридных и электрических транспортных средствах электродвигатель превращается в генератор, а колеса передают энергию от трансмиссии к генератору. Затем генератор превращает кинетическую энергию в электрическую и сохраняет ее в аккумуляторе. Генерирующий крутящий момент энергии от генератора замедляет транспортное средство.

Есть даже Bentayga Hybrid!, Bentley

Часто задаваемые вопросы о гибридных автомобилях

У вас есть вопросы, The Drive 9У 0074 есть ответы!

В: Что происходит, когда заканчивается электричество в гибриде?

Ответ: Продолжай ехать! В этом прелесть гибрида: когда у вашего электромобиля кончается запас топлива, у вас все еще есть запасной бак с бензином!

В: Так можно ли перезарядить гибридную батарею?

A: Если вы говорите о подзарядке автомобиля каждую ночь, конечно! Если вы говорите о том, что после смерти, то нет!

В: Но можно ли управлять гибридом без аккумулятора?

Ответ: Краткий ответ? Может быть. Если гибридный аккумулятор выйдет из строя, вы, возможно, сможете управлять им, но опыт не будет похож на опыт обычного автомобиля с бензиновым двигателем. Скорее всего, он будет дергаться и может повредить другие компоненты трансмиссии. И если это система, в которой он действует как генератор переменного тока и стартер, вы можете вызвать эвакуатор.

В: Хорошо, тогда как часто нужно заменять гибридную батарею?

A: Вот где есть некоторые разногласия. Хотя гибриды существуют уже почти 20 лет, до сих пор недостаточно данных, чтобы понять, когда что-то выйдет из строя. Большинство производителей говорят, что пробег составляет от 100 000 до 150 000 миль, но в зависимости от вашего уровня ухода и манеры вождения он может быть больше или меньше.

В: В таком случае обслуживание гибридных автомобилей обходится дороже?

Ответ: Не совсем так. Единственная реальная дополнительная плата за обслуживание гибрида — это выход из строя аккумуляторной батареи, а это случается довольно редко.

В: Сколько стоит замена аккумуляторной батареи гибридного автомобиля?

Ответ: Стоимость зависит от автомобиля, но в среднем составляет от 1000 до 8000 долларов.

Найдите свой следующий автомобиль с Carvana

Вы знаете, как приятно бросить монету в торговый автомат, ввести соответствующий буквенно-цифровой код для Reese’s, услышать жужжание мотора, крутящего вкусную чашку с арахисовым маслом, покрытую шоколадом. к вам, и, наконец, падает в мусорное ведро для вашего удовольствия? Да, теперь так легко купить следующую машину благодаря Carvana.

Carvana взяла процесс торгового автомата и применила его к покупке автомобиля, включая монеты и торговый автомат. Их также можно доставить на дом, как и вязаный свитер в стиле «Достать ножи», который вы никогда не наденете. С тысячами автомобилей всех марок и моделей, выбор Carvana обширен, и компания уверена, что даже предлагая 7-дневную политику возврата без риска, у нее есть ваш следующий автомобиль.

Вот почему The Drive сотрудничает с Carvana, чтобы помочь вам найти следующую поездку! Вы готовы получить свой следующий автомобиль из торгового автомата?

Давайте поговорим, оставьте комментарий ниже, чтобы поговорить с

Редакторами The Drive!

Мы здесь, чтобы быть опытными гидами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Второе поколение NSX оснащено гибридной трансмиссией мощностью 573 л. Он по-прежнему обеспечивает внешний вид и производительность суперкара в удобной для повседневной жизни упаковке. Некоторые эксперты называют его «Porsche 9».18 light», и это больше всего говорит о том, насколько хороша машина. Хотя верно то, что новая Acura NSX в настоящее время не может конкурировать с ностальгией и очарованием автомобиля, который она заменила, мы считаем, что это сильно недооцененный , но достойный суперкар. Этот высокопроизводительный автомобиль недвусмысленно поддерживается революционной гибридной трансмиссией и общими показателями производительности.

Acura только что объявила, что они будут производить вариант NSX Type S ограниченным тиражом для модели 2022 года. Официально представленный во время автомобильной недели в Монтеррее, Type S станет 9-м0073 «самый быстрый, самый мощный и управляемый серийный NSX из когда-либо существовавших» , по словам автопроизводителя, с улучшенной версией 3,5-литрового гибридного двигателя V6 с двойным турбонаддувом, который теперь развивает мощность 600 л. 9-ступенчатая коробка передач DCT и система полного привода Super Handling All-Wheel Drive (SH-AWD) также были оптимизированы, чтобы получить максимальную отдачу от улучшенных характеристик автомобиля. В то время как NSX никогда не отличался максимальной мощностью, гибридная силовая установка по-прежнему хороша для разгона от 0 до 60 миль в час менее чем за 3 секунды и максимальной скорости 19 км/ч.1 миль/ч.

Porsche 2,9-литровый, 3,0-литровый V6 E-Hybrid и 4,0-литровый V8 E-Hybrid больше вариантов для тех, кто ищет более экологичный опыт от бренда. В то время как Taycan — единственная модель, полностью приверженная электрификации, E-Hybrids — впечатляющая альтернатива для тех, кто не совсем готов сделать большой шаг на другую сторону.
