Двигатель ГАЗель 406 — это механизм, который необходим для преобразования энергии в механическую работу.

Особенности устройства и характеристик

Конструкция этой модели силового агрегата включает в себя такие элементы и механизмы, как:

• система охлаждения;
• топливная система;
• вал распределительного типа;
• крышка клапанов;
• выпускной и впускной вал, через которые проходят газы;
• выхлопное отверстие;
• головка цилиндрических элементов;
• маслосборник;
• поршневая часть и электрооборудование;
• генераторная установка и ремень генератора.

Среди особенностей конструкции можно выделить наличие гидравлических натяжителей у приводных валов, распределительные устройства, оборудованные гидравлическими толкателями, электрический стартер, который помогает завести мотор даже при низких температурах.

Технические характеристики двигателя:

Средний расход бензина	15 л на 100 км
Количество тактов	4
Диаметр цилиндрических элементов	90 мм
Степень сжатия	9,3
Мощность мотора	110 л. с.
Международная экологическая норма	Евро-3
Количество клапанов	16
Рабочий объем	2,3 л

Система охлаждения

Система охлаждения необходима для понижения температуры смазочной жидкости, для охлаждения воздушного потока, который циркулирует в турбонаддуве.

На этом силовом агрегате установлена система жидкостного типа, которая отводит от мотора тепло при помощи потока жидкости, проходящей по всем деталям и механизмам.

Схема системы охлаждения двигателя включает в себя:

• отводящий шланг радиаторной части;
• защитный кожух вентилятора;
• подводящий шланг;
• корпус термостата;
• штуцер выпускного клапана;
• расширительный бак;
• радиатор охлаждения двигателя и пароотводящий шланг.

Топливная система

Конструкция топливной системы включает в себя следующие элементы:

• дроссельный узел;
• клапан гравитационного типа;
• обратный клапан;
• адсорбер;
• диагностический штуцер;
• топливную рампу;
• механизм, регулирующий уровень давления топливной жидкости;
• сливной провод;
• предохранительный клапан;
• заливную трубу;
• насосный элемент;
• фильтрующий механизм.

Из топливного бака бензин переходит в подающую магистраль, которая ведет к фильтрующему механизму. После этого топливо попадает на корпус регулятора давления, а затем на топливную рампу. Бензин растекается по всем форсункам, где начинается непосредственный впрыск топливной жидкости в проходящий воздушный поток.

Где номер двигателя

Номер расположен на блоке силового агрегата, ниже водяного насосного элемента на специальном выступе.

Частые неисправности, обслуживание и ремонт

Основные неисправности мотора:

• не заводится;
• перегревается;
• глохнет на холостом ходу;
• не развивает полной мощности;
• нет искры в момент зажигания;
• высокий уровень расхода бензина и масла;
• быстрое падение уровня рабочей жидкости в расширительном баке;
• слышен посторонний шум в зоне работы подшипников;
• высокий уровень вибрации во время выполнения работ.

Ремонт двигателя ГАЗель 406 проводится только на отключенном агрегате и в специальной защитной одежде.

Техническое обслуживание предполагает замену масляной жидкости, проверку герметичности соединений, замену фильтрующих элементов, прослушивание механизма при помощи стетоскопа на наличие посторонних шумов, замену износившихся деталей, удаление остатков примесей из фильтров.

Почему не заводится

Причиной того, что двигатель не заводится, может стать:

• неисправность системы зажигания;
• пониженный уровень давления топливной жидкости в рампе;
• засоренность топливных приводов;
• неисправность топливного насосного механизма;
• выход из строя регулятора, отвечающего за уровень давления топлива.

Для того чтобы устранить эту неисправность, рекомендуется промыть и продуть топливный бак и топливные проводы, открутив защитную пробку. Эта процедура проводится при помощи сжатого потока воздуха. Заменить насосный механизм, фильтр и регулятор. Также следует провести внешний осмотр электрического стартера на наличие повреждений и дефектов. Очистку фильтров проводят при помощи бензина.

Что делать, если греется

Перегрев силового агрегата может быть вызван ослабленным натяжением ремня привода вентилятора или водяного насосного механизма, недостаточным количеством рабочей жидкости в охлаждающей системе, поздним срабатыванием системы зажигания, образованием большого количества накипи в системе охлаждения.

В этом случае рекомендуется провести регулировку натяжения ремня, вытянутый или оборванный ремень следует заменить на новый. Необходимо долить жидкость до требуемой отметки, установить более раннее зажигание, промыть охлаждающую систему.

Если рабочая жидкость кипит, следует демонтировать отводящий водяной патрубок, вытащить термостат и проверить его на наличие дефектов, при необходимости заменить.

Если в карбюраторе тосол

Причиной того, что в карбюратор попал тосол, может стать нарушение герметичности игольчатого клапана и поплавка. В этом случае рекомендуется промыть и продуть клапан и его седло, заменить или запаять поплавок, предварительно вылив из системы все масло и топливо.

Тосол попадает в карбюратор при слабом натяжении крепежных элементов корпуса топливного клапана и при наличии повреждений уплотнительной прокладки. Необходимо подтянуть все крепления и заменить вышедшие из строя и износившиеся элементы.

В некоторых случаях может потребоваться разборка мотора и регулировка карбюратора. Во время снятия силового агрегата с транспортного средства следует воспользоваться специальной тележкой.

Сколько масла заливать

Объем масла в дигателе зависит от сезона. Рекомендуемое количество масляной жидкости на лето — 5 л, на зиму — 6 л.

Как выставить метки

Установка зажигания происходит только на отключенном двигателе.

Для того чтобы установить зажигание, необходимо выполнить следующие действия:

1. Демонтировать защитный кожух мотора и брызговики.
2. Слить масляную жидкость и тосол.
3. Снять верхний патрубок радиаторной части.
4. Отсоединить все патрубки.
5. Отодвинуть в сторону жгут от проводов.
6. Отвернуть крепежные болты и снять крышку клапанов.
7. Убрать ремень и шкив насоса охлаждающей жидкости.
8. Снять крышку газораспределительного устройства.
9. Вытащить генератор.
10. Выставить на ГАЗели метку на коленчатом вале. Она должна оказаться на одном уровне с кромкой головки блока цилиндрических элементов.
11. Установить метки для распределительного вала.
12. Собрать механизм, выполнив все действия в обратном порядке.

Замена цепи ГРМ

Для того чтобы заменить цепь газораспределительного механизма, необходимо снять и выкрутить катушки системы зажигания. После этого можно приступать к снятию воздушных шлангов вместе с клапанами. Затем слить всю масляную жидкость из силового агрегата.

После этого нужно демонтировать головки блока цилиндров, снять шкив коленчатого вала вместе с уплотнительной прокладкой. Затем убрать старую цепь и установить новую. Перед тем как устанавливать новую цепь, рекомендуется смазать ее маслом. Сборка двигателя осуществляется в обратном порядке.

Отзывы владельцев о двигателях

Евгений, 44 года, Ижевск: «406 двигатель способен работать без сбоев даже при сильных морозах. За 6 лет эксплуатации только 1 раз проводил ремонт: потребовалась замена ремня. Агрегат потребляет небольшое количество топлива и выдерживает большие нагрузки».

Василий, 56 лет, Иркутск: «Работаю на ГАЗели с этим двигателем уже второй год. До этого проработал на транспорте с мотором 402 около шести лет. Это мощный агрегат, ремонтируем его только 1 раз в 2 года. Из минусов выделю сбои в работе датчиков».

Ремонт двигателя газель своими руками

Подробно: ремонт двигателя газели своими руками от настоящего мастера для сайта en.icndoit.com/35.

Двигатели ЗМЗ 406 рядные, четырехцилиндровые, карбюраторные с микропроцессорным управлением зажиганием.

Ремонт двигателя 406 — серьезная и ответственная операция. Если у вас недостаточно опыта, лучше обратиться на станцию. Как отремонтировать двигатель 406 подробно описано в инструкции к автомобилю.

Список деталей, подлежащих замене, определяется индивидуально.

набор инструментов (ключи, головки, кривошипы), динамометрический ключ и др.

Разборка двигателя потребует много места для размещения всех деталей, это поможет при установке, когда все будет под рукой. Также запоминаем, а лучше записываем, снимаемые провода. Чтобы не мешались, снимите капот и дворники, чтобы не повредить, накройте передние крылья. Для удобства снятия мотора с мотора можно оставить включенным, просто поставить куда-нибудь.

После снятия двигателя можно помыть его под капотом и нужно осмотреть повреждения проводов.

Для того, чтобы сделать расточку блока, отвозим на завод с маховиком и корзиной сцепления. Для автомобиля это совершенно ненужный процесс.

Растратившись, промыв детали керосином, откручиваем четыре пробки. Не допускается нахождение масла, антифриза, мусора в глухих резьбовых отверстиях. жидкость не сжимается и резьба повреждается. Проверяем ГБЦ, т.е. плоскость контакта с блоком, клапана, направляющие клапанов, меняем маслосъемные колпачки.

Не лишним будет отвезти ГБЦ на завод для притирки, так как притирать 16 клапанов слишком муторно и не удобно. Когда все готово, можно приступать к сборке двигателя.

При сборке важно иметь чистые руки и инструменты. Болты, гайки и т.д. с плохой резьбой, меняем на новые, лучше не экономить. Затягивать нужно без усилий — резьба может легко оборваться, а процесс восстановления очень сложен. Не лишним будет смазать все прокладки герметиком, а места соприкосновения с ними протереть растворителем.

В результате мотор при работе будет чистым, ничего не подтекает.

Ставим ГБЦ, вставляем упорные полукольца КВ антифрикционным слоем наружу.

Закрываем коленвал крышками. Не путайте крышки. Также устанавливаем шатуны. Затягиваем болты крышки ключом на 10-11 кгс•м.

Вращаем КВ на противовесы, он должен вращаться легко, от руки, а не с помощью лома.

Далее устанавливаем задний сальник в держатель и прикручиваем его к ГБЦ, не забывая про прокладку. Внешнюю часть сальника смазываем герметиком, а пространство между рабочей кромкой и пыльником заполняем литолом.

Подтягиваем маховик. Маховик на КВ ставится только в одно положение. Под болты устанавливается специальная шайба. Для блокировки коленчатого вала нужно просунуть ручку молотка между стенкой блока и противовесом.

Ставим распорную шайбу и новый подшипник носка первичного вала КПП.

Дальнейший ремонт двигателя 406 удобно проводить, поставив блок на маховик.

Собираем шатунно-поршневую группу. В новый комплект поршня входят штифты и стопорные кольца.

Перед сборкой поршня необходимо нагреть и смазать палец маслом. Устанавливаем сразу одно стопорное кольцо в поршень, обязательно проследите, чтобы они сели в свои канавки в поршне, чтобы не установить палец дальше, чем нужно. Надпись на поршне спереди и выступ на нижнем конце шатуна должны быть совмещены.

Ставим стопорные кольца, обязательно проследим, чтобы они сели в свои канавки в поршне. На упаковке колец есть схема их установки.

Собираем шатун и крышку. Обязательно смазываем цилиндры в ГБЦ маслом, делаем обжимку для колец.

Вынимаем блок с первым и четвертым цилиндрами. И установить поршни обратно.

Перед затяжкой шатуна не пытайтесь перекрутить поршень, иначе сломаются замки колец. Устанавливаем кольца в блок, крышки, затягивая с моментом 7-8 кгс•м.

Снова поверните блок на 180°.

То же самое проделываем с 2 и 3 цилиндрами. Результат:

Вращение блока должно быть легким.

Далее устанавливаем шпонки, звезды КВ, сальник.

Вставляем вал промежуточный, смазочный, задний, вал привода масляного насоса. Закрываем крышку.

Затяните болты звездочки привода ГРМ.

Ставим блок на подставку поддоном вверх.

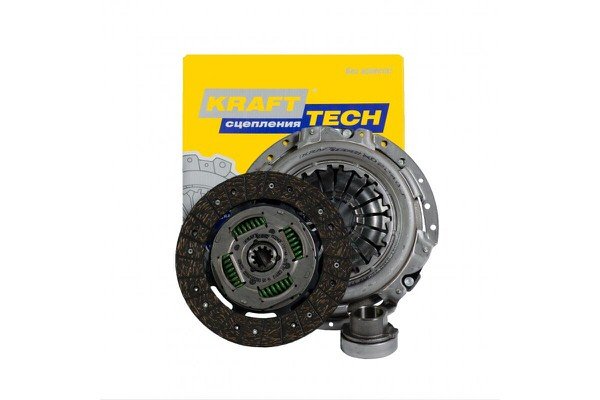

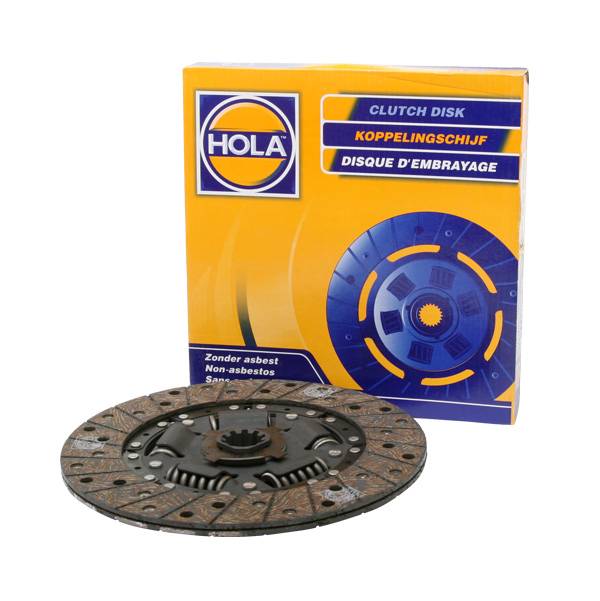

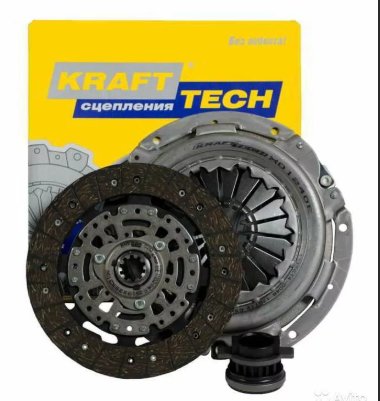

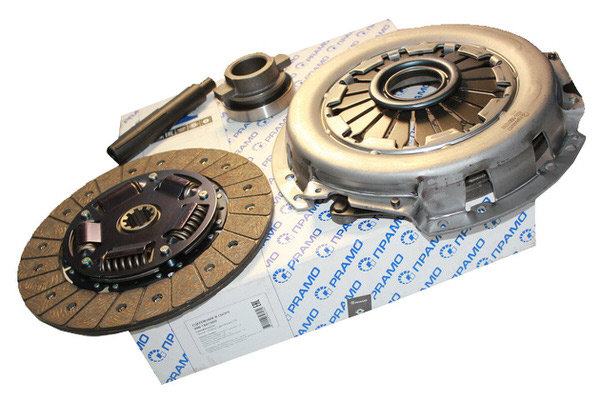

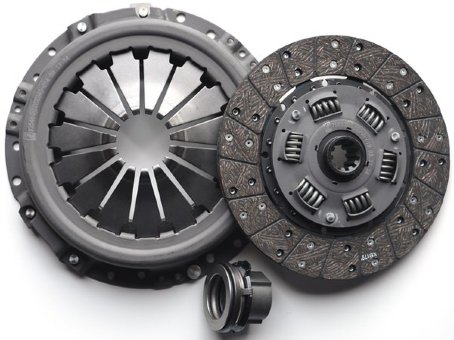

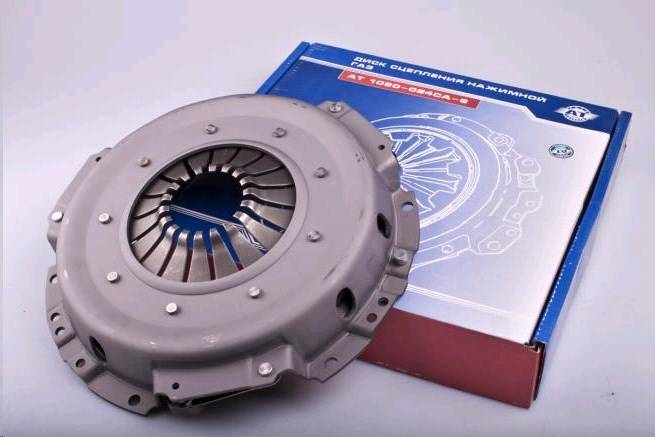

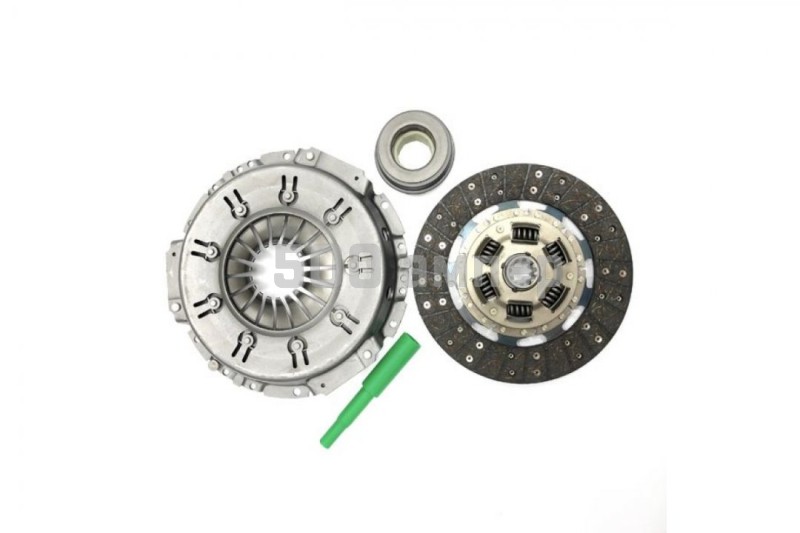

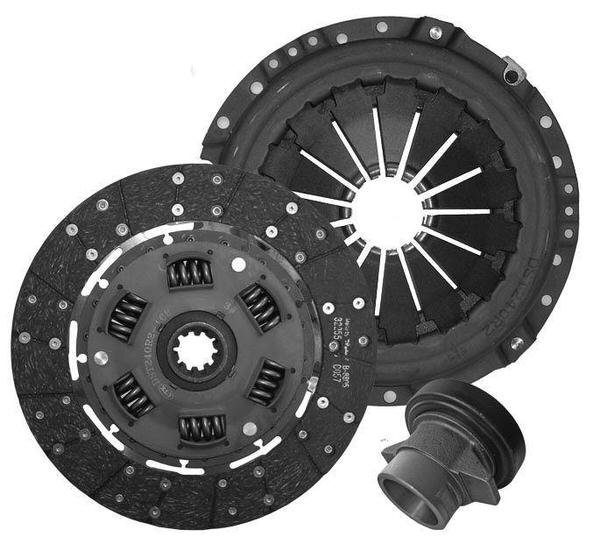

Устанавливаем сцепление, не забыв отцентровать диск с первичным валом.

Закрепляем заслонку болтами и надеваем верхнюю цепь.

Затягиваем крышку с прокладкой, водяной насос.

Закручиваем 6 гранный масляный насос, потом устанавливаем насос и закрываем поддон, потом картер сцепления и усилитель.

Прикрепляем стартер, водяной фланец и датчик детонации.

Устанавливаем кронштейны подушек ГУР.

Ставим передний сальник, смазывая передний шкив аналогично заднему.

устанавливаем ГБЦ, затягивая болты сначала моментом 5 кгс•м, затем 15 кгс•м.

Устанавливаем на место компенсаторы гидрораспределителей, смазав их маслом, общую переднюю крышку с пластиковыми упорными полушайбами.

Потом 3-й и 7-й. Не забываем: вход — 1,2,3,4, а выход — 5,6,7,8.

Выступы, на которых выбиты номера, направлены к краям головки.

Сжимаем 3-ю и 7-ю и затягиваем все остальные крышки болтами 3 кгс•м.

При помощи ключа проверяем вращение валов.

Штифты вала должны располагаться на горизонтальной линии и указывать в разные стороны.

На цепь надеваем выпускную звездочку, предотвращающую провисание верхней части цепи.

Установите верхний гидронатяжитель таким же образом, как и нижний.

Закрываем крышки: переднюю и заднюю, заливаем пазы маслоотражателя в крышке герметиком, прикручиваем обратно.

Закручиваем клапанную крышку.

Все, теперь мотор полностью готов к установке на автомобиль.

Все, ремонт 406 двигателя окончен.

Осталось только установить на автомобиль.

Ремонт двигателя любого автомобиля – крайне ответственная и серьезная операция, требующая квалифицированного подхода. Вместе с тем, при большом желании и соответствующих знаниях вполне реально справиться с проведением рассматриваемого мероприятия самостоятельно.
Ознакомившись с представленной ниже информацией, вы получите полное представление о самостоятельном ремонте двигателя ЗМЗ-406 на ГАЗ, включая подготовительный этап, разборку двигателя и его повторную сборку. Предоставленная информация позволит вам значительно сэкономить на услугах специализированных мастерских и быть полностью уверенным в качестве выполненных работ, ведь каждый этап будет контролироваться вами лично.
Подготовка инструмента для ремонта двигателя 406

Прежде всего, подготовьте место для дальнейшего раскладывания всех элементов. Места должно быть достаточно, чтобы можно было удобно расположить детали по порядку — это сделает обратную сборку мотора намного быстрее и проще. Если места недостаточно, пометьте предметы любым другим подходящим способом. Отметьте и удалите провода таким же образом.
Снимите капот и разберите панель стеклоочистителя (так будет удобнее). Накройте эти детали подходящим материалом, чтобы защитить передние крылья от повреждений. Разбирать можно в любой удобной для вас последовательности. Например, чтобы двигатель как можно проще вынимался из моторного отсека, можно снять практически все доступное навесное оборудование. Большинство умельцев предпочитают разбирать до тех пор, пока не останется только блок с поршнем. Отсоединять насос гидроусилителя руля от шлангов не нужно – его нужно просто подвязать или куда-то поставить.
После снятия мотора осмотрите участок под капотом на наличие повреждений и загрязнений. Моем все максимально тщательно металлической щеткой и керосином или бензином.

Измерьте чистый блок и коленчатый вал. Скучно может быть необходимо. Если у вас нет соответствующих навыков, то лучше отнести предметы на фабрику или в специализированную мастерскую — там все проверят и утилизируют на совесть. При этом маховик и корзину сцепления можно отдать специалистам. В мастерской маховик проверят на биение и при необходимости подрежут в месте прилегания диска сцепления, после чего отбалансируют в комплексе с корзиной и коленвалом. Для нашего любимого ГАЗ эта услуга очень полезная и нужная.
Купить шатунные и коренные вкладыши, кольца и поршни по размеру. После извлечения деталей из канала ствола снова промойте и продуйте их. Вооружившись 14-м шестигранником, откручиваем пробки грязеуловителей, хорошенько все там чистим, после чего ставим пробки обратно. Если вы не можете открутить заглушки блока и головки (для них по размеру подходит 8-й шестигранник), не пытайтесь делать это с большими усилиями — можно повредить резьбу. В такой ситуации достаточно продуть масляные каналы.

, чтобы глухие резьбовые отверстия были полностью свободны от антифриза, масла и различных загрязнений.
Обязательно проверьте головку блока цилиндров на предмет ее прилегания непосредственно к блоку, состояние направляющих и клапанов, замените маслосъемные колпачки. Притереть все имеющиеся клапаны (а их тут аж 16) — не самое веселое занятие. Чтобы облегчить себе задачу, можно отнести головку на завод или в специализированную мастерскую.
После выполнения всех вышеописанных действий можно приступать к сборке 406 двигателя.

Важно! Перед сборкой двигателя тщательно вымойте руки и инструменты. Внимательно осмотрите состояние гаек, болтов и шпилек на предмет обрыва кромки и резьбы или других повреждений. Обязательно замените подозрительный крепеж на новый – больших денег вы на это не потратите, а вот последствия использования некачественного крепежа могут быть не самыми приятными.
При затяжке креплений не прилагайте слишком больших усилий — резьба обрывается чрезвычайно легко, но восстановить ее крайне сложно. Для дополнительной герметизации прокладок отлично подойдет герметик, а также лак шеллак. Предварительно обезжирьте сопрягаемые поверхности прокладок растворителем или ацетоном, затем протрите их насухо.
Кому-то вышеуказанные подготовительные мероприятия могут показаться слишком длительными и бесполезными, но в результате уже собранный двигатель останется чистым, а о протечках вы вообще забудете.
Сам процесс сборки состоит из нескольких технологических этапов. Выполняйте каждую из них последовательно, и конечный результат по качеству не будет уступать работе квалифицированного мастера.

Шаг 1. Возьмите блок цилиндров и переверните его. Трубка щупа, скорее всего, будет мешаться на этом этапе, поэтому лучше всего установить блок на какую-нибудь подходящую и, главное, надежную подставку. На этом же этапе нужно установить оснащённые отверстиями коренные подшипники (здесь они верхние) и смазать всё это дело маслом. Установить упорные полукольца на 3-ю опору Коленчатый вал . Для работы используются полукольца, не имеющие усиков. Монтаж осуществляется так, чтобы антифрикционный слой «смотрел» наружу.

Соберите все элементы под капотом автомобиля, соблюдая порядок, обратный разборке.
Заливаем любимое масло … Не забываем про охлаждающую жидкость. Убедитесь, что нет никаких утечек. Освободите реле от блока, проверните двигатель стартером – таким образом вы заполните масляную систему. В процессе выполнения этого этапа ориентируйтесь на показания датчика давления.
Наконец, установите и подключите остальные элементы и заведите машину. Проверьте на наличие утечек. Проверьте давление масла, температуру и другие важные параметры. Немедленно устраняйте обнаруженные проблемы. Вам достаточно дать двигателю поработать несколько часов на холостом ходу, периодически проверяя его состояние, после чего двигатель можно принимать в постоянную эксплуатацию, соблюдая все требования к обкатке новой машины.
Удачной работы!
