Грузовик газ-52 характеристики фотографии масштабные модели
Содержание
- 1 Особенности эксплуатации Газ 52
- 2 Устройство авто
- 2.1 Двигатель ГАЗ-53
- 2.2 Системы и механизмы
- 2.3 Электрооборудование
- 3 Наши весы
- 4 ГАЗ 52 технические характеристики: двигатель, расход топлива, габариты
- 4.1 Общие сведения о 52 модели
- 4.2 Конструктивные особенности автомобиля
- 4.3 Характеристики ГАЗ 52
- 4.4 Заключение
- 5 ГАЗ-52 технические характеристики
- 5.1 Мотор ГАЗ-52
- 5.2 Сцепление ГАЗ-52
- 5.3 Описание подвески
- 5.4 Рулевой механизм
- 6 Особенности конструкции
- 6.1 Длиннобазные модификации (1964—1993)
- 6.2 Короткобазные модификации (1966—1989)
- 7 Изменения внешнего вида «ГАЗ-52»
- 8 История создания «ГАЗ-52»
- 9 ГАЗ-52 история фотографии характеристики. Годы выпуска 1961-1992 гг.
- 9.1 фотография ГАЗ-52
- 9.
2 фотография ГАЗ-52 седельный тягач - 9.3 фотография ГАЗ-52
- 9.4 фотография ГАЗ-52
- 9.5 фотография ГАЗ-52
Особенности эксплуатации Газ 52
За время использования силовой установки выявился ряд недостатков, которые повлияли на эксплуатацию, вынудив водителя подстраиваться под автомобиль. Так, шатунный вкладыш мотора не получал достаточного количества масла, что приводило к ускоренному износу изделия на повышенных оборотах. Причина недостатка, малые отверстия, которых не хватало для выхода жидкости. Что бы устранить поломку, двигатель разбирают — трудоёмкая и затратная процедура. Кроме того, замена детали на такое же изделие приводила к повторению операции через короткое время. Мастера нашли способ увеличить срок работы вкладышей, для этого изделие меняется на вкладыши с автомобиля «ЗИЛ-130», которые подходят по размеру и выполнены из материала повышенной устойчивости. Для увеличения потока жидкости в расходных материалах прорезают канавки, размером 2 на 2мм.
Кроме того, желательно увеличить напор в контуре смазки, для этого уменьшают расстояние между шестерёнками масляной помпы. Такие доводки делали силовую установку живучей, улучшали характеристики и лишали выше описанного недостатка.
Катушка мотора:
Еще одна особенностью мотора, чувствительность к температурному режиму, от которого зависел расход топлива и износ агрегата. Производитель рекомендует поддерживать диапазон температуры жидкости охлаждения в пределах 80-90°С. В холодную пору эксплуатация двигателя сопровождается закрытием пластин радиатора и использованием утеплительного чехла. Объём контура охлаждения мотора 16 литров, в жаркую погоду уровень жидкости поддерживается на этой метке.
Для активации тяговой установки, в мотор подают топливную смесь. Главное горючее для ГАЗ-52, бензин марки «А-72», кроме того, производитель допускает использование марок «А-76(62)». После заливки в бак такого горючего, корректируют угол опережения зажигания. В 1976 году модификацию ГАЗ-52-07 перевели на использование газа.
Что касается расхода бензиновых моделей, показатель составляет 23 литра на сотню при движении в тёплое время по ровной поверхности со скоростью 40 километров в час.
Свеча мотора:
Устройство авто
Конструкция данного агрегата отличается простотой и надежностью, благодаря чему ГАЗ-53 повсеместно используется в качестве недорого грузового автомобиля, неприхотливого в обслуживании. Изучая его конструкцию, можно выделить сразу несколько ключевых узлов, заслуживающих отдельного рассмотрения:
- силовой агрегат;
- дополнительные системы и механизмы, необходимые для работы авто;
- электрооборудование.
Также следует отметит карданный вал, важным элементом которого является крестовина в количестве 3-х штук.
Двигатель ГАЗ-53
Силовой агрегат данной модели считается одним из самых долговечных, поскольку он сравнительно редко требует проведения серьезных ремонтных работ. Его идентификационный номер ЗМЗ-53, он имеет рабочий объем 4,25 л, а также мощность в 115 л.
с. Мотор работает на бензине, относится к V-образному типу, оснащен 8 цилиндрами.
Они изготовлены из специального сорта алюминия, причем не только корпус цилиндров, но и их головные части. Диаметр каждого составляет 9,2 см, принцип работы — 4х тактный. Его мощности вполне достаточно для движения по трассе с превышением заявленной производителем максимальной скорости, однако лишь при условии отсутствия груза.
Обязательно почитайте:
Технические характеристики ГАЗ-2747
Несмотря на то, что согласно документации, поставляемой вместе с автомобилем, его расход топлива составляет 24 л на 100 км, подобная цифра может не соответствовать реальным показателям. Расход существенно возрастает при загрузке авто, а также движении по неровным дорогам, при дожде или снеге.
Системы и механизмы
Коробка передач модели оснащена 5 ступенями, 4 из которых являются полноценными скоростями движения, а 1 — задней передачей. 53 модификация была оснащена синхронизаторами, что существенно облегчает их переключение.
Сцепление относится к сухому типу, оснащено одним диском. Рессоры отличаются большим ресурсом, являются полуэллиптическими, установлены в количестве 4 штук. Перегруз автомобиля существенно снижает срок службы данных компонентов, приводит к их быстрой поломке.
Стандартные ножные тормоза относятся к колодочному типу, в то время как ручник — к барабанному. Рулевое управление в модели реализовано с посредством глобоидального червячного механизма со специальным роликом, оснащенным 3-мя гребнями. Гидро-цилиндр подъема кузова используется в самосвальных модификациях.
Электрооборудование
Рассматриваемый бортовой грузовик имеет простейшую систему электрооборудования, что обусловлено отсутствием многих опций, характерных для более современных аналогов. Проводка представляет собой схему с 1 проводом, номинальное напряжение в ней составляет 6v.
В конструкции используется раритетный аккумулятор 6-СТ-68-ЭМ, устанавливаемый на момент выпуска, а также генератор мощностью 350Вт.
Ремень генератора отличается малым сроком службы и часто требует замены. Электрооборудование включает катушку зажигания, распределитель и стартер.
Наши весы
На данный момент нами было произведено и установлено:
- Главная страница
- О компании
- Новости
- Дилеры
- Сертификаты
- Контакты
- Продукция:
- Автомобильные весы
- Карьерные весы
- Складские весы
- Весы для скота
- Железнодорожные весы
- Услуги:
- Модернизация весов
- Поверка весов
- Доставка весов
- Монтаж весов
- Системы автоматизации
СХТ-Ростов
СХТ-Воронеж
СХТ-Краснодар
СХТ-Белгород
СХТ-Волгоград
СХТ-Саратов
СХТ-Ставрополь
СХТ-Тула
СХТ-Рязань
СХТ-Москва
Copyright 2007-2020 Завод СХТ
Контактные телефоны:
8 (800) 100-00-718 (988) 999-1-999
Это интересно: Когда нужно менять аккумулятор в машине
ГАЗ 52 технические характеристики: двигатель, расход топлива, габариты
По российским дорогам до сих пор колесят грузовые автомобили, бывшие когда-то гордостью советского автопрома.
Одним из них является самосвал ГАЗ 52. Несмотря на то что его выпуск завершился в 1989 году, эта машина не сдает своих позиций. Она является незаменимым помощником сельских жителей и небольших компаний, которым не по карману покупка дорогого грузовика.
Общие сведения о 52 модели
ГАЗ 52 – это двухосный грузовик, отличающийся небольшой грузоподъемностью. В кузове этой модели самосвала можно перевозить грузы весом не более 2,5 тонн. Но этот недостаток не помешал автомобилю несколько десятилетий занимать позиции лидеров автопрома. Именно этот небольшой грузовичок составлял львиную долю автопарка грузовых авто в России и бывших союзных республиках.
По сей день грузовики ГАЗ 52 часто встречаются в тех населенных пунктах, где дорожное покрытие не отличается высоким качеством, либо дороги вовсе отсутствуют. Наряду с низкой стоимостью, грузовики ценятся за надежность, хорошую проходимость и возможность беспроблемной замены деталей.
Конструктивные особенности автомобиля
Кузов самосвалов 52 модели, вне зависимости от их модификации, снабжался задней разгрузкой.
Облегчить выгрузку позволял откидной задний борт. Машины снабжались гидроцилиндром и шарнирно-рычажным подъемным устройством, которые отвечали за подъем кузова. Точно такие же механизмы ранее устанавливались на грузовики ГАЗ-93.
Габариты ГАЗ-52
Изначально на автомобиль устанавливался 6-цилиндровый рядный двигатель, изготовленный по типу карбюраторного ГАЗ-11. Двигатель работал на бензине А-72, а в дальнейшем — А-76.
Мотор ГАЗ-52
Автовладельцам он сразу не полюбился, и этому есть несколько причин. Главная заключалась в невозможности развивать скорость более 70 км в час. Самосвал мог ехать и быстрее, но малейшее превышение скорости приводило к выходу из строя силового агрегата.
Именно поэтому в конце прошлого столетия на 52 модель ГАЗ стали устанавливать дизельные двигатели, которые пришлись по душе всем без исключения автовладельцам.
Коробка передач также была позаимствована у более старой модели ГАЗ-51А. Она оснащалась прямозубыми шестернями и не имела синхронизаторов.
Но есть модели, оснащаемые короткозубыми шестернями с синхронизаторами на 3 и 4 передачах. Также машина снабжалась гипоидным задним мостом с передаточным числом 6,83.
Характеристики ГАЗ 52
На самосвалы ГАЗ 52 устанавливалась усиленная версия двигателя от 51 модели. Он более мощный, а его поршни выполнялись из высококачественного сплава, состоящего из алюминия и кремния. Другие детали двигателя также были усовершенствованы.
Продольный и поперечный разрезы двигателя ГАЗ-51
В цельнометаллической кабине установлено сиденье-диван, на котором помещаются 2 человека – водитель и пассажир. Лобовое стекло у машины ГАЗ 52 панорамное, обеспечивающее отличный обзор.
Первоначально автомобиль оснащался маленькими круглыми зеркалами. В дальнейшем модель ГАЗ 52 оснастили увеличенными зеркалами овальной формы. Обогрев лобового стекла обеспечивается теплым воздухом, поступающим из системы отопления. Его хватает для того, чтобы стекло быстро оттаяло даже в самые сильные морозы.
Вакуумные очистители стекол, работающие от специального насоса, прекрасно справляются с очисткой лобового стекла, обеспечивая качественный обзор в любую погоду.
На приборной панели размещены датчики, информирующие водителя о состоянии самосвала. Взглянув на них, можно оценить уровень топлива в топливном баке, температуру охлаждающей жидкости, давление масла. Здесь же располагаются спидометр и амперметр. На рулевой колонке расположены переключатели поворота и дальнего света.
В цифрах технические характеристики самосвала ГАЗ 52 выглядят следующим образом.
| Характеристики | Показатели |
| Грузоподъемность | 2,5 т |
| Максимальная масса груженого кузова | 2,5 т |
| Снаряженная масса | 2,52 т |
| Полная масса | 5,17 т |
| Колесная формула | 4х2 |
| Количество цилиндров | 6 |
| Диаметр цилиндров | 82 мм |
| Ход поршня | 110 мм |
| Тип силового агрегата | карбюраторный |
| Мощность двигателя | 75 л. с. |
| Объем | 3,48 л |
| Степень сжатия | 6,2/6,7 |
| Максимальный крутящий момент | 21 кГм |
| Масса двигателя | 306 кг |
| Объем топливного бака | 90 л |
| Расход топлива | 20 л на 100 км |
Заключение
Самосвал ГАЗ 52 – это поистине долгожитель. До сих пор можно приобрести автомобиль, который не только на ходу, но и находится в хорошем состоянии. Этот автомобиль является настоящим спасением для людей, которым приходится часто транспортировать грузы.
ГАЗ-52 технические характеристики
ТТХ:
- Длина — 5,7 м;
- Ширина — 2,3 м;
- Высота — 2,2 м;
- Колёсная база — 3,3 м;
- Вес — 2,7 т;
- Объём мотора — 3,4 л;
- Мощность двигателя — 85 л.с;
- Максимальная скорость — 75 км/ч;
- Расход топлива — 24 л на 100 км.
Мотор ГАЗ-52
Экземпляры 58-59 годов прошлого столетия получили силовые установки форкамерно-факельного типа.
Для нового поколения грузовиков разработали новый двигатель, в основу которого лёг силовой агрегат 51-й версии. Мотор ГАЗ-52 получил верхнеклапанное расположение и улучшенную конструкцию ГБЦ. Каждый цилиндр получил отдельную форкамеру. В газораспределительную систему поступала воздушно-горючая смесь. Впоследствии она зажигалась стандартной свечой. Мотор ГАЗ-52 с новым устройством и улучшенным карбюратором ГАЗ-52 позволял экономить до 20% топлива.
Первые испытания новой силовой установки провалились. Она не выдавала большей мощности, плохо запускалась и не экономила горючее. Из-за невозможности нормально отрегулировать карбюратор ГАЗ-52 даже заводскими специалистам двигатель работал нестабильно.
После серьёзных переделок инженеры получили инновационную разработку с рабочим объёмом в 3,4 литра. Она развивала до 85 лошадиных сил, чего хватало для выполнения поставленных задач. Максимальный крутящий момент достигался при 3 тысячах оборотах — 22,5 кг/м. ГАЗ-52 дизель предприятие не выпускало, но в начале 1990-х годов для экономии затрат на топливо некоторые владельцы сами устанавливали подобные моторы.
Технические характеристики двигателя ГАЗ-52 считались хорошими для своего времени, опережая некоторых зарубежных конкурентов. Они получились настолько оптимальными, что транспортом пользуются в сельском хозяйстве в наши дни. Главной особенностью силового агрегата стало простое устройство и ремонтопригодность (водители осуществляли ремонтные работы в полевых условиях).
Сцепление ГАЗ-52
Модернизированный двигатель работал вкупе с коробкой передач ГАЗ-52 нового поколения. Конструкторы повысили её надёжность и снизили шум от работы за счёт установки синхронизаторов на 3 и 4 передачах. Всего было пять ступеней — четыре передние и одна задняя. Трансмиссия состояла из одного диска и выполнялась по сухому типу.
Описание подвески
Ходовку рессорного типа взяли с предыдущего поколения и модернизировали. Для увеличения запаса рабочего ресурса специалисты добавили в крепления резиновые подушки. Благодаря такому конструкционному решению снизилась нагрузка на основные листы, если происходило скручивание рессор.
Конструкция передней подвески состояла из продольных полуэллиптических рессор и гидравлических телескопических амортизаторов. Заднюю часть ходовки оснастили продольными полуэллиптическими и дополнительными рессорами. Задний мост ГАЗ-52 получил кулачковый дифференциал. Это улучшило проходимость транспорта по бездорожью и через водные преграды.
Рулевой механизм
Система руления делалась по глобоидальному типу (состояла из глобоидного червяка и двухгрбнеевого ролика). ГУР в те времена только начинал набирать популярность в зарубежных странах, Горьковский автомобильный завод в проекте ГАЗ-52 его не применил.
Особенности конструкции
Место водителя

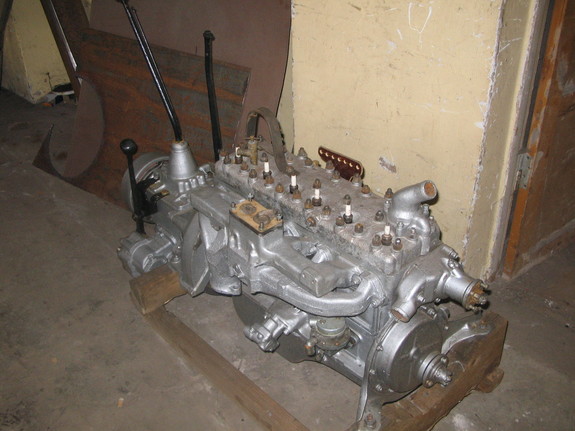

Шестицилиндровый рядный двигатель ГАЗ-52, правая сторона.
Шестицилиндровый рядный двигатель ГАЗ-52, левая сторона. На ГАЗ-52 устанавливалась кабина от ГАЗ-53, что в ряде случаев затрудняет их идентификацию.
Основное отличие
— это рядный шестицилиндровый двигатель, разработанный на базе довоенного карбюраторного двигателя внутреннего сгорания ГАЗ-11, на ГАЗ-53 устанавливался V-образный восьмицилиндровый карбюраторный двигатель ЗМЗ-53.
Также на ГАЗ-52 устанавливались колёса и шины от ГАЗ-51 размером 220—508 (7,50-20 дюймов), колёсные диски с шестью отверстиями. На ГАЗ-53 устанавливались шины несколько бо́льшего размера — 240—508 (8,25-20 дюймов), колёсные диски с шестью отверстиями. Диски взаимозаменяемы.
За 23 года ГАЗ-52 выпускался в нескольких модификациях, при это обычно выделяют две основные группы, заметно отличающиеся друг от друга:
Длиннобазные модификации (1964—1993)
Сюда относятся автомобили ГАЗ-52А (шасси для установки фургонов и цистерн, годы выпуска — 1964—1966), ГАЗ-52-01 (шасси для установки фургонов и цистерн, годы выпуска — 1966—1993) и ГАЗ-52-03 (бортовой, грузоподъёмность — 2,5 т., годы выпуска — 1966—1973).
- Колёсная база у этих модификаций 3700 мм, точно такая же, как и на ГАЗ-53.
- Рама этих автомобилей практически одинаковая.
- Задний мост с разъёмным картером главной передачи, в половинки картера запрессовываются чулки полуосей, как и на ГАЗ-51; главная передача — коническая спиральная с передаточным отношением 6,67. Длиннобазная модификация «52-01» поздних лет выпуска (предположительно после 1978 г.) получила гипоидный мост с неразъёмным картером главной передачи, точно такой же, как и на ГАЗ-53.
- Коробка передач с тремя парами косозубых шестерен постоянного зацепления (шестерни первой и задней передач — прямозубые) имела синхронизатор на третьей и четвертой передаче. Для включения заднего хода необходимо было преодолеть дополнительное усилие пружины, рычаг имел два колена.
Длиннобазная модификация «52-01» поздних лет выпуска (предположительно после 1978 г.) получила гипоидный мост с неразъёмным картером главной передачи, точно такой же, как и на ГАЗ-53.Короткобазные модификации (1966—1989)
Основными серийными автомобилями были шасси для самосвалов ГАЗ-52-02 и бортовой грузовик ГАЗ-52-04 (серийно выпускался с 1975 г.)
- Колёсная база 3300 мм, как и на ГАЗ-51.
- Более короткая рама была сделана из лонжеронов с меньшим сечением.
- Задний мост гипоидный, передаточное отношение — 6,83.
- Коробка передач ставилась от ГАЗ-51А, синхронизаторы отсутствовали, все шестерни — прямозубого зацепления. Для включения заднего хода необходимо было поднять «собачку» на рычаге; сам рычаг имел один небольшой изгиб у основания. Также выпускались короткобазные модификации ГАЗ-52 с коробкой передач с синхронизаторами на третьей и четвёртой передаче.
Также выпускались короткобазные модификации ГАЗ-52 с коробкой передач с синхронизаторами на третьей и четвёртой передаче.По сравнению с ГАЗ-51 в 52-м и 53-м применено усовершенствованное крепление рессор к раме.
- На ГАЗ-51 и ранних короткобазных ГАЗ-52 коренные листы рессор загибались, образовывая ушко, к раме рессора крепилась через втулки с рессорными пальцами, требовавшими постоянного ухода и смазки. Удлинение рессоры при нагрузке компенсировалось серьгой. В дальнейшем наступила унификация по подвеске на резиновых подушках.
- На длиннобазных модификациях ГАЗ-52 и ГАЗ-53 верхние коренные листы крепились к раме через резиновые подушки, не требовавшие ухода, серьга отсутствовала. Подвеска автомобиля на продольных полуэллиптических рессорах, спереди — телескопические амортизаторы; задняя — с дополнительной рессорой, без амортизаторов.
Ещё одним внешним отличием ГАЗ-52 от ГАЗ-53 является различная ширина радиатора — с шестицилиндровым двигателем ГАЗ-52 устанавливался более узкий радиатор, что хорошо видно через решётку облицовки, если смотреть на автомобиль прямо спереди..jpg)
На автомобилях ГАЗ-53 с восьмицилиндровыми двигателями радиатор более широкий, визуально занимающий почти весь просвет решётки.
Также отличительным признаком автомобилей семейства ГАЗ-52 от ГАЗ-53 является расположенный с правой стороны автомобиля глушитель, однако известны переделанные варианты выхлопной системы ГАЗ-52 с левосторонним глушителем.
Также необходимо отметить, что хотя кабина на автомобилях 52-го и 53-го семейств одинаковая, имелись некоторые различия в её окраске на заводе — облицовка радиатора на кабинах ГАЗ-52 всегда была одного цвета с кабиной, а на кабинах ГАЗ-53 облицовка была белого цвета, независимо от основного цвета кабины.
Изменения внешнего вида «ГАЗ-52»
За годы производства производители несколько изменяли дизайн кабины – формы облицовки радиатора. Выштамповка решётки радиатора меняла выражение своей «улыбки», пока не стала с конца 1984 года просто «прямоугольно-полосатой». Фары на ранних «ГАЗ-52» располагались сверху, подфарники – соосно им внизу.
Потом они «поменялись местами», а затем подфарники ещё и немного «разъехались в стороны».
Седельный тягач «ГАЗ-52-06».
С 1973 года на автомобили «ГАЗ-52» начали устанавливаться боковые повторители указателей поворота «УП-101» с лампами «А-12-5» и рассеивателями оранжевого цвета, расположившимися на боковых поверхностях крыльев.
История создания «ГАЗ-52»
Первая опытная партия грузовиков «ГАЗ-52» была изготовлена ещё в 1958 году. Главным конструктором модели был Александр Дмитриевич Просвирнин; ведущими конструкторами – Борис Ильич Шихов и Владимир Дмитриевич Запойнов. Просвирнин разрабатывал и «ГАЗ-51», тогда ещё в роли рядового конструктора. Новый грузовик «ГАЗ-52» выставлялся не только на ВДНХ, но и на зарубежных автосалонах. И на международной выставке в Брюсселе 1958 года даже получил Гран-при среди грузовых машин. Для тех времён это был действительно прогрессивный, высокотехнологичный автомобиль.
Изначально планировалось, что машины данной модели будут комплектоваться двигателями совершенно новой передовой конструкции: с форкамерно-факельной системой зажигания.
Это был рядный верхнеклапанный 6-цилиндровый двигатель «ГАЗ-51Ф» мощностью 80 л.с. при 3000 об/мин, с максимальным крутящим моментом 21,5 кГм при 1600-1800 об/мин, степенью сжатия 6,7 и рабочим объёмом 3485 см3, с двухкамерным карбюратором «К-104». Топливо – прежний низкооктановый бензин «А-66».
В этом моторе использовалось раздельное охлаждение головки и блока цилиндров; для повышения износостойкости коленчатого вала были внедрены триметаллические вкладыши коренных и шатунных подшипников с металлокерамическим подслоем (стальная лента, медно-никелевый подслой и антифрикционный свинцовистый сплав СОС-6-6) вместо биметаллических. Кроме того, были введены грязеуловители на коленчатом валу, вместо двух масляных фильтров (грубой и тонкой очистки) смонтирован один центробежный, а взамен обычного однокамерного карбюратора, как уже было отмечено, использовался двухкамерный, новой конструкции.
В прочих местах «ГАЗ-52» также не являлся просто «ГАЗ-51» с другой кабиной». В частности, на машине были установлены:
- новое усиленное сцепление с увеличенным диаметром ведомого диска и фрикционных накладок;
- четырёхступенчатая коробка передач с синхронизатором на третьей и четвёртой передачах,
- кулачковый дифференциал заднего моста повышенного трения, улучшавший проходимость и устойчивость на плохих дорогах, гололёде, бездорожье;
- подвеска с заделкой концов рессор в резиновые подушки.
Однако на практике, в непосредственной хозяйственной эксплуатации, мотор с форкамерно-факельным зажиганием показал себя с негативной стороны. Были выявлены существенные недостатки двигателя «ГАЗ-51Ф»: повторяющиеся с досадной регулярностью затруднения с пуском мотора; нестабильность в работе; многочисленные случаи выхода из строя без видимых причин; чрезмерная сложность регулировки карбюратора.
Отрицательный опыт эксплуатации автомобилей «ГАЗ-52Ф» и безуспешные попытки преодолеть проблемы мотора новой системы в конце концов вынудили специалистов ГАЗа отказаться от этого двигателя. И поставить на новую машину старый мотор «ГАЗ-51». Но над ним поработали, форсировав до мощности в 75 л.с., и в меру возможностей модернизировав. Он и стал основным силовым агрегатом данной модели.
Следующим шагом стал выпуск предсерийной партии бортовых грузовиков «ГАЗ-52» и многофункционального шасси «ГАЗ-52А», общим количеством 2400 единиц. Это произошло в 1964 году. Параллельно велась работа над запуском в массовое серийное производство модели «ГАЗ-53», оснащённой уже не шести-, а восьмицилиндровым V-образным 115-сильным двигателем «ЗМЗ-53».
В итоге «ГАЗ-53» был запущен «в серию» на год раньше «ГАЗ-52» – в 1965 году.
Так «ГАЗ-52» выглядели в 60-х годах.
52-й продолжали придирчиво испытывать вплоть до июня 1966 года, пока наконец не поставили на массовый поток производство универсальных шасси «ГАЗ-52А», с колёсной базой 3700 мм. Эта, первая серийная модель 52-го, которой присвоили заводской индекс «ГАЗ-52-01», первое время использовалась только для монтажа фургонов Горьковского завода торгового машиностроения (ГЗТМ), и использовалась в качестве развозного автомобиля в торговой и смежных с ней отраслях. Но пройдёт совсем немного времени, и выносливые и неприхотливые «ГАЗ-52» уже можно будет встретить в любом колхозе или совхозе. Форсированному двигателю от 51-го присвоили тот же индекс: «ГАЗ-52-01».
В 70-х кабина приобрела более привычные черты. На одном снимке – грузовики «ГАЗ-51», «ГАЗ-52» и «ЗИЛ-130».
«ГАЗ-51А» с приходом новых моделей не был снят с производства, а выпускался в массовых количествах вплоть до 1975 года включительно.
ГАЗ-52 история фотографии характеристики. Годы выпуска 1961-1992 гг.
Конец 1950-ых и середина 1960-ых годов, были планами руководства на конвейерном заводе по производству трех генераций грузовых машин, которые были унифицированы между собой. В качестве базового, было принято считать новенький автомобиль ГАЗ 52, который стал преемником грузовика ГАЗ-51А, где тоже была формула колес 4х2, а грузоподъемность составляла 2,5 т. Когда создавали автомобиль, то старались учитывать, что главнейшей областью применения грузовика, будет городские перевозки и эксплуатация в сельской местности. Учитывая данные моменты, конструктивные особенности автомобиля должны были обеспечивать неплохую маневренность и довольно хорошую проходимость вместе с плавностью хода, ведь асфальтированные дороги можно было встретить довольно редко.
фотография ГАЗ-52
В создании мало- и среднетоннажных грузовых машинах была необходимость для всей страны, так как в ней шел полноценный процесс восстановления народного хозяйства, которое разрушило военное время, а также требовалось активное строительство жилых городов.
Машин, которые могли бы функционировать в городе, просто было очень мало, также не развивались и грузовые перевозки в составе автопоезда. Поэтому конструкторскому составу было поручено разработать проект грузового автомобиля, изначально какие предназначались для транспортировок различных грузов в городе и сельской местности. Были версии ГАЗ 52 самосвал и бортовой автомобиль.
Так, была создана новая модель ГАЗ-52 на платформе ГАЗ-51А, какой производился с 1955-ого года. Немного позже, автомобиль смог успешно заменить прошлое семейство. Новая машина выделялась другой кабиной, дизайнерское решение какой, немного был похоже с американскими грузовыми автомобилями 1950-ых годов. В те года, многие даже не предполагали, что данная конструкция будет востребованная за все это время, а это немного, ни мало — 30 лет.
фотография ГАЗ-52 седельный тягач
Разработанная цельнометаллическая кабина для небольшого грузовика, которая имела капотную компоновку, оснастили улучшенным лобовым стеклом.
Если сравнивать с плоскими V-образными стеклами, какие устанавливались на предшественника, то новенькое предоставляло шоферу панорамную обзорность. Кабину делали для пары человек. Новую кабину должны были унифицировать для всех капотных грузовиков Горьковского автомобильного завода, а внешние различия были только в нескольких элементах. Более того, о них могли знать не такое большое количество людей, ведь довольно частенько машину ГАЗ-53 могли перепутать, с каким, к слову говоря, унифицировали большинство важнейших узлов автомобиля, и ГАЗ-52.
фотография ГАЗ-52
Дебютные машины данного семейства были достаточно похожи с выпускаемыми раньше ЗиЛами — подфарники там были расположены снизу, а фары стояли строго над ними. Когда наступил 1975-ый год, руководство компании приняло решение о модернизации внешнего облика кабины, из-за чего подфарники переместились кверху, а внешность радиаторной решетки стала напоминать «улыбку». Уже спустя девять лет, с 1984-ого года, облицовка радиаторной решетки грузовых машин ГАЗ 52 была еще изменена — ее отверстия немного вытянулись, а поворотные лампы сместились по бокам.
Имея подобный внешний облик, 52-ые модели производились в конвейерном типе до 1990-ых годов, после чего их сменили рестайлинговые ГАЗ-3307.
фотография ГАЗ-52
фотография ГАЗ-52
Модели дебютных годов производства имели лишь одно единственное круглое зеркало, находившееся слева, какое установили на одинарном кронштейне. Данное крепление нельзя назвать уверенным, так как из-за вибраций, оно становилось слабым, зеркало начинало смещаться и дрожать во время езды. Немного позднее его поменяли на овальный тип, габариты его выросли. Устанавливать стали зеркало уже на 3-ном кронштейне, что уменьшало его вибрацию. Подобное поставили и с правой стороны, что повысило обзорность. Основной цветовой окраской для кабины машин являлось наличие песочного и защитного хаки. В 1960 — 1970-ых годах, вариант цветовой окраски был пополнен «морской волной» и «кофе с молоком».
1978 год позволил выпустить автомобили с голубым цветом кабины. Тот же год ознаменовал наличие штампованных ребер жесткости, по каким большинство автолюбителей и могли различать 52-ую и 53-юю машины.
Различались и диски колес для пары автомобилей — резина для 52-ой модели была узковатой и имела 6 вентиляционных отверстий, а у 53-ей было 3 отверстия, и располагались они под углом 120 градусов. Однако, невзирая на небольшие отличия во внешнем облике, главным различием между данными автомобилями являлся силовой агрегат.
52-04, 5201, технические характеристики, самосвал, двигатель, регулировка клапанов, сколько весит, отзывы владельцев, бортовой, расход топлива на 100 км, на металлолом, перевод двиг под 92 бен
Коммерческий грузовой автомобиль ГАЗ-52 представляет собой гибридную машину, построенную с использованием узлов и агрегатов грузовика ГАЗ-53 и двигателя от ГАЗ-51. Получившаяся автомашина имела упрощенную конструкцию и сниженную себестоимость, продержалась на конвейере до второй половины 1993 года. Суммарный выпуск превысил 1 млн экземпляров.
Устройство и характеристики
Горьковский автомобильный завод выпускал несколько модификаций машины, отличавшихся длиной колесной базы и навесным оборудованием.
В основе всех автомобилей находится рама, мосты оснащены рессорной зависимой подвеской, спереди используются гидравлические амортизаторы. Сзади применены дополнительные листы, которые работают при увеличении веса нагрузки. Рама машин, имеющих базу 3700 мм, была позаимствована у грузовиков ГАЗ-53.
Грузоподъемность и другие ТТХ не зависят от длины базы. Все машины рассчитаны на перевозку 2500 кг груза и развивают скорость 70 км/ч. На автомобилях применяется 4-ступенчатая трансмиссия, оборудованная синхронизатором для 3 и 4 скорости. Переключение передач выполняется рычагом, расположенным на полу кабины.
Коробка допускает установку редуктора отбора мощности, предназначенного для привода дополнительного оборудования. Примером может быть насос, установленный на бензовозе. Для комплектации самосвального шасси применялась коробка с прямозубыми шестернями, лишенная синхронизатора.
На грузовиках встречались 2 разновидности заднего моста. На части машин применялся разъемный мост с конической главной парой.
Реже встречалась конструкция с неразъемным картером, оснащенная гипоидной передачей. Особенностью конструкции автомобилей стали 6-оконные диски, размер колес составлял 7,50*20 (или 220-508). Тормозная система барабанного типа, оснащена гидравлическим приводом с вакуумным усилителем.
Бортовой кузов изготовлен из древесины, борта выполнены откидными. Водитель и 2 пассажира располагаются в закрытой металлической кабине, оснащенной панорамным ветровым стеклом. На грузовиках использовались 2 разновидности облицовки — с трапециевидным и прямоугольным оформлением прорезей вентиляции радиатора.
Габариты ГАЗ-52 и технические характеристики:
- база — 3300 и 3700 мм;
- длина — 5708 и 6395 мм;
- дорожный просвет — 347 мм;
- погрузочная высота — 1210 и 1280 мм;
- полная масса — 5170 и 5465 кг;
- вместимость топливного бака — 90 л.
Двигатель
На серийных автомобилях применялся рядный 6-цилиндровый мотор с нижним расположением клапанного механизма.
При рабочем объеме 3485 см³ агрегат развивает мощность 75 л.с. при 2600 об/мин. Конструкция головки цилиндров обеспечивает степень сжатия 6,7, которая предусматривает использование в качестве горючего бензина А-76. При этом нормативный расход топлива на 100 км пути составляет 20 л. На машинах ГАЗ-52-01 с длинной базой и надстройкой типа фургон затраты горючего увеличивались на 2-3 л.
В устройство мотора входит 4-опорный коленчатый вал, для привода газораспределительного вала используется шестеренная гитара. Для смазки используется минеральное моторное масло, вместимость поддона составляет 7 л. Завод серийно выпускал модификации двигателя, предназначенные для эксплуатации на сжатом или сжиженном газе. Использование сжатого газа привело к падению мощности до 65 л.с., на сжиженном мотор развивает 73 л.с.
Из-за прекращения выпуска топлива с октановым числом 76-80 владельцы переводят мотор под 92 бензин. Для этого шлифуется головка, что позволяет увеличить степень сжатия.
Другим способом увеличения компрессии является установка поршней от легкового мотора УЗАМ-412. Также необходимо увеличить угол опережения зажигания, значение подбирается опытным путем. Проблемой является стойкость выпускных клапанов, поскольку на них догорает топливо, повышая температуру. На таком двигателе следует избегать резких разгонов и раскрутки коленчатого вала до высоких оборотов.
Электрооборудование
Примененная на грузовике схема электропроводки состоит из 1 провода, в качестве отрицательного полюса используется рама и агрегаты. Рабочее напряжение — 12 В, источниками электрического тока являются генератор и свинцовая батарея емкостью 75А/ч. Генератор со встроенным выпрямителем установлен на двигателе, оснащен клиновым ременным приводом от коленчатого вала. Для ремонта и обслуживания цепей применяется цветная электросхема, которая менялась в процессе модернизации грузовика.
Обслуживание и ремонт
Автомобиль и агрегаты рассчитаны на проведение регламентного обслуживания через 1,5-2,5 тыс.
км пробега. Дополнительное обслуживание проводится через каждые 7,5-12,5 тыс. км пути. Также рекомендуется проводить ежедневный осмотр узлов грузовика и выполнять доливку жидкостей.
Из-за простой конструкции ремонт двигателя ГАЗ-52 не требует специального оборудования и инструмента. Проблемой является отсутствие качественных запасных частей, поскольку выпуск моторов прекращен более 25 лет назад. Неисправное навесное оборудование оригинальной конструкции меняется на новое, позаимствованное у 8-цилиндровых моделей.
Как отрегулировать клапана
Регулировка клапанов осуществляется по алгоритму:
- Довести поршень 1 цилиндра до верхней мертвой точки. Для определения точки используются метки и шарик, запрессованный в поверхность маховика. Необходимо совместить шарик и штифт, имеющийся на картере.
- Демонтировать боковые защитные крышки механизма.
- Настроить зазор в выпуске, который должен быть равен 0,28 мм. При этом необходимо придерживаться порядка регулировки — 1, 3 и 5 цилиндр. Для изменения расстояния используется вращение регулировочного элемента при ослабленной контргайке.
- Не отпуская вала, настроить впускные клапаны, зазор составляет 0,23 мм. Порядок регулировки — 1, 2 и 4 цилиндр.
- Сделать 1 оборот коленчатого вала и по аналогии настроить выпускные клапаны 2, 4 и 6 цилиндра. Затем отрегулировать впускные клапаны в 3,5 и 6 цилиндрах.
- Затянуть контргайки и вернуть на место снятые крышки люков.
Для изменения расстояния используется вращение регулировочного элемента при ослабленной контргайке.Как выставить зажигание
Для установки зажигания на ГАЗ-52-04 необходимо:
- Поставить коленчатый вал в положение, соответствующее верхней мертвой точке в 1 цилиндре.
- Демонтировать крышку с распределителя, снятого с двигателя.
- Провести замер и отрегулировать зазор между контактами прерывателя.
- Отвернуть крепление и сместить специальную пластинку до положения, отмеченного цифрой 0.
- Провернуть ротор до положения, при котором пластина встанет напротив клеммы 1 цилиндра.
- Установить корпус распределителя на штатное место. При этом выступ приводного вала должен войти в ответный паз, выполненный на деталях масляной помпы. Зафиксировать детали штатными креплениями.
- Ослабить винт и повернуть корпус по часовой стрелке до момента замыкания контактов.
- Выставить зажигание при помощи лампочки, подсоединяя ее к катушке зажигания и проводу, идущему к распределителю. Корпус фиксируется в точке, соответствующей началу включения нити.
При этом выступ приводного вала должен войти в ответный паз, выполненный на деталях масляной помпы. Зафиксировать детали штатными креплениями.Как настроить карбюратор
Регулировка карбюратора на ГАЗ-52-04 выполняется на прогретом моторе после тщательной настройки системы зажигания. В конструкции карбюратора используются 2 камеры, которые оснащены индивидуальными винтами холостого хода. При вкручивании деталей происходит обеднение смеси, при выворачивании — обогащение.
Перед началом настройки требуется завернуть до упора оба винта, а затем отпустить на 2 оборота. Затем выполняется запуск двигателя и производится настройка минимальных устойчивых оборотов при помощи дополнительного винта, являющего ограничителем хода заслонок.
После этого поочередно вращают винты камер, добиваясь наибольших оборотов коленчатого вала. После получения одинаковых характеристик камер следует снизить обороты при помощи упорного винта блока заслонок.
Как регулируется сцепление
Для работы сцепления необходимо поддержание зазора в пределах 4 мм между кромками оттяжного рычага и выжимным подшипником. Данный размер обеспечивается при свободном ходе вилки и педали управления в пределах 6-7 и 35-45 мм соответственно. Замеры производятся на заглушенном двигателе. Если зазор уменьшен, то это приводит к повреждению элементов узла, который придется разбирать и ремонтировать.
Регулировка сцепления на ГАЗ-52-04 выполняется при помощи изменения длины штока, соединяющего рычаг выключения сцепления с выступом на педали. Для регулировки используется вращение специальной гайки. Одновременно рекомендуется проводить смазку подшипника при помощи поворота корпуса масленки на 1 оборот.
Какой Двигатель Можно Поставить На Газ 52
Перевод двигателя ГАЗ-52 на дизель
Практически все старые модели львовских погрузчиков (AP-4014, 40814, изготовленные примерно с 1970 по 1989 годы) оснащены бензиновым двигателем ГАЗ-52, который работает на бензине A76 / 80.
В связи с тем, что бензин этой марки просто не производится, различные компании, имеющие эти модели вилочных погрузчиков, начали устанавливать дизельные двигатели.
У преобразования (преобразования) двигателя ГАЗ-52 в дизельный двигатель есть еще одна особенность игровых автоматов: экономия топлива.
Два дизельных двигателя используются для преобразования (замены) двигателя ГАЗ-52. Д-144 Владимирский тракторный завод с воздушным охлаждением и дизелем Д-243 (Д-240) производства ММЗ.
Снятие и установка двигателей должны выполняться в соответствии с правилами, описанными в аннотации к техническому обслуживанию и ремонту.
Так подключить дизель Следующие запчасти и комплектующие используются с коробкой погрузчика «Львов»:
1. Для переоборудования на дизель Д-144
Переходная пластина (корпус маховика узкий D-144).
Стоимость. 15500
Он установлен на двигателе, а корпус сцепления специально прикреплен к нему. Если дизель D-144 из трактора T-40 используется не так, как сварочный аппарат, то вы, другая пластина адаптера, не подходите для этой конфигурации.
Нужна духовка занята оборудованной моделью дизель для электростанций.
READ Замена масла в двигателе Kia RIO 3
Картер (раструб) или крышка сцепления под редуктором ГАЗ-52 на другом ГАЗ-53.
Стоимость. 29 950 р.
Специально сделан для установки коробки передач ГАЗ-52/53. Коробка крепится на 4 болта.
Цена. 19500.
Корона. 4500 лет.
Содержание
Газ 52 с двигателем Д-37. (Крепление двигателя к раме)
С посадочными отверстиями для корзины сцепления ГАЗ-53.
Подшипниковая корзина, диск и выпуск с муфтой ГАЗ-53
Стоимость комплекта сцепления D-144. 69 500 р.
2,4. Для D-240/243 с дизельным двигателем (вариант 1)
Картер (раструб) или крышка сцепления под коробкой передач ГАЗ-52 для корзины ГАЗ-53
Цена. 35 800 р.
Специально сделан для установки коробки передач ГАЗ-52/53. Коробка крепится на 4 болта.
Стоимость.
19 980 р.
Корона. 3,5 900 лет.
С посадочными отверстиями для корзины сцепления ГАЗ-53.
Подшипниковая корзина, диск и выпуск с муфтой ГАЗ-53
READ Ставят ли газ на дизельный двигатель
3. Перевести на Д-240/243 дизель (Вариант 4)
Корпус сцепления под короб ГАЗ-52 для корзины МТЗ-82 (новый стандарт)
Стоимость. 31 500 р.
Специально сделан для установки коробки передач ГАЗ-52/53. Коробка крепится на 4 болта.
Корзина и подшипник корзины со сцеплением МТЗ-82.
Корзина МТЗ-82 (новый стандарт). 8 900 р.
Привод, который перемещается через колодки МТЗ-82, к сожалению, намотанная часть под коробкой передач ГАЗ-53 (10 слотов)
Стоимость. 4 150 лет.
Эта связь также используется, когда переоборудование автомобиля ГАЗ-53 на другом болоте и внедорожник ГАЗ-71. Есть ряд клиентов, которые установили двигатель D-245 с таким сцеплением.
Это оборудование было разработано на заводе по запуску во Львове и установлено на моделях AP-40811, 40816 (двигатель D-144) и AP-40810 (D-243). А сегодня производятся погрузчики AP-41030 с муфтой МТЗ.
Наш клиент оставил компоненты сцепления и запасные части для замены двигателей на складе в наличии.
ГАЗ Двигатель в сборе 52
ЗАМЕНА ЗАПАСНЫХ ЧАСТЕЙ НА Львовских погрузчиках АР-4014, 40814, АР-4081, 40810, АР-40811, 40816, АР-41030 LEV
СЕРВИСНЫЕ ОБЪЯВЛЕНИЯ И СВОЙСТВА МОДЕЛЕЙ НАГРУЗКИ ЛЬВОВ
READ Неисправности Дизельного Двигателя Форд Транзит
Запчасти для Львовских погрузчиков грузоподъемностью 5 тонн всех моделей
Источник
Авиационные и сверхмощные газовые турбины
Газовые турбины
Продукты
Найдите подходящую газовую турбину для удовлетворения ваших потребностей
Независимо от того, производите ли вы электроэнергию для целых городов, электрифицируете свои собственные предприятия или сталкиваетесь с нехваткой электроэнергии и потребностью в ней power fast, мы можем выступать универсальным поставщиком газовых турбин, готовым быстро предоставить ряд решений.
Просмотр по частоте:
- 50 Гц
- 60 Гц
Просмотр по типу цикла:
- Простой
- Комбинированный 1×1
- 2×1 комбинированный
Эффективный, универсальный и надежный
Генерация электроэнергии, которая соответствует вашим потребностям
Авиационные и газовые турбины GE для тяжелых условий эксплуатации имеют мощность в диапазоне от 34 МВт до 571 МВт. Они доказали свою эффективность в простом и комбинированном цикле для производства чистой электроэнергии, когенерации, механического привода и преобразования отходов в энергию. Если вам , вырабатывая электроэнергию для крупных объектов или целых городов, электрифицируя свои собственные предприятия или сталкиваясь с аварийной нехваткой электроэнергии и нуждаясь в быстрой электроэнергии, мы можем выступать в качестве универсального поставщика газовых турбин, готовых быстро предоставить ряд решений.
Пионер в области авиационных технологий и газовых турбин большой мощности
Технологическое наследие GE не имеет себе равных в электроэнергетике. За последние 60 лет мы использовали инновации в области материаловедения из нашего авиационного наследия, чтобы повысить производительность при высоких температурах обжига. Мы были первым производителем и поставщиком газовых турбин в мире, который представил монокристаллические сплавы, и мы посвятили 15 лет разработке композитов с керамической матрицей. Являясь лидером отрасли по сжиганию нетрадиционного газа, GE представила первую газовую турбину класса F, работающую на сверхлегкой нефти сорта Arabia. Кроме того, более 30 лет назад мы изобрели систему сжигания с низким содержанием NOx (DLN) для сокращения выбросов, и она используется до сих пор.
Эти усовершенствования означают повышение мощности и эффективности, что снижает затраты в течение жизненного цикла и повышает прибыльность для наших клиентов. Мы по-прежнему позволяем инновациям управлять разработкой продуктов нашей компании, используя глобальный обмен знаниями, идеями и инструментами — который мы называем GE Store — для усовершенствования технологий и невиданных ранее прорывов в технологии газовых турбин.
Опыт, на который можно положиться
Богатая история производства электроэнергии GE включает более 60 лет поставок технологий газовых турбин. Более половины глобальной установленной газовой базы приходится на долю GE: более 7000 газовых турбин составляют более 800 ГВт установленной мощности в более чем 120 странах.
Газовые турбины для тяжелых условий эксплуатации и авиационные модели, которые GE производит и поставляет в США, Европу и по всему миру, хорошо зарекомендовали себя в различных областях применения и способны обеспечить эффективность газовых турбин мирового класса с возможностями нового поколения.
Газовые турбины
Решения
Ознакомьтесь с нашими решениями
- По отраслям
- По необходимости/применению
Хотите узнать больше о том, как мы можем адаптировать решение по питанию, которое подходит именно вам? Свяжитесь с нами, чтобы начать.
Видео
Узнайте больше о наших газовых турбинах
Загляните внутрь нашего испытательного стенда в Гринвилле, Южная Каролина.
Заводы GE HA являются самыми эффективными в мире.
Свяжитесь с нами
Хотите узнать больше?
Viking Yachts 52 Convertible — 52C
`
|
| ||||||||||||||||||
|
| ||
|
|
|
