Как правильно подключить двигатель 380 на 220 с конденсатором

Содержание

Подключение электродвигателя с 380 на 220: схемы и способы подключения электродвигателя с фото и видео

Что такое трехфазный ток?

Большинство асинхронных двигателей работает от трехфазной сети, поэтому изначально рассмотрим понятие трехфазного тока. Трехфазный ток или трехфазная система электрических цепей – это система, состоящая из трех цепей, в которой действуют электродвижущие силы (ЭДС) одинаковой частоты, сдвинутые по фазе друг относительно друга на 1/3 периода(φ=2π/3) или 120°.

Большинство производственных генераторов построено на основе трехфазной генерации тока. По сути, в них используют три генератора переменного тока, которые располагаются относительно друг друга под углом 120°.

Схема с тремя генераторами предполагает, что из данного устройства будут выводиться 6 проводов (по два на каждый генератор переменного тока). Однако на практике видно, что бытовые, да и промышленные сети приходят к потребителю в виде трех проводов. Это делается в целях экономии электропроводки.

Катушки генераторов соединяют таким образом, что на выходе получается 3 провода, а не 6. Также данная коммутация обмоток генерирует ток мощностью 380В, вместо привычных 220В. Именно такую трехфазную сеть привыкли видеть все пользователи.

ИНФОРМАЦИЯ: Первая система трехфазного тока на шести проводах была изобретена Николой Тесла. Позже ее усовершенствовал и развил М. О. Доливо-Добровольский, который впервые предложил четырех и трех проводную систему, а также провел череду экспериментов, где выявил ряд преимуществ данной коммутации.

Большинство асинхронных двигателей работают от трехфазной сети. Рассмотрим подробнее, как устроена работа данных агрегатов.

Общие правила

Прежде чем подключить электродвигатель, нужно обязательно уточнить его номинал. Если напряжение превысит расчетное – наступит перегрев обмоток, если оно будет низким – его не хватит для запуска.

Данное значение присутствует в маркировке, чаще всего в двух показателях верхнего и нижнего пределов: 660/380, 380/220 и 220/127 вольт.

Номинал должен совпадать со схемой, по которой выполнено соединение обмоток. Подключение «звезда» объединяет их концы в одной точке, а фазы соединяются с выводами катушек. Здесь используется больший номинал напряжения, отмеченный в маркировке. По схеме «треугольник» выполняется последовательное соединение концов между собой. Образуется полностью замкнутый контур. В данном случае уже используется меньшее значение напряжения. Подключение агрегатов выполняется разными способами, в том числе и смешанным.

Решая, как подключить трехфазный двигатель на 220 вольт, следует помнить, что его нельзя просто взять и подключить к обычной сети. Вал не будет вращаться поскольку отсутствует переменное поле, поочередно воздействующее на ротор. Проблема разрешается путем смещения тока и напряжения в обмотках фаз. Для получения желаемого результата, выполняется подключение двигателя через конденсатор, из-за которого напряжение начинает отставать до минус 90 градусов.

В любом случае полноценно сместить напряжение и сделать 380 вольт из 220 не удастся, поэтому его КПД составит от 30 до 50% в зависимости от схемы подключения обмоток.

В таких режимах двигатель включается только под нагрузкой, а периоды холостого хода сокращаются до минимума. Несоблюдение правил приведет агрегат к выходу из строя.

Необходимые инструменты и комплектующие

Любой монтаж вышеперечисленных схем потребует минимальных знаний электротехники, а также навыков работы с радиоэлектроникой и пайкой мелких деталей.

Из инструментов потребуется:

1. Набор отверток для сбора/разбора блока управления двигателя. Для старых двигателей лучше подбирать мощные плоские отвертки из хорошей стали. За длительное время работы двигателя болты в корпусе могут «прикипеть». Для их откручивания потребуется немало сил и хороший инструмент.
2. Пассатижи для обжатия проводов и других манипуляций.
3. Острый нож для снятия изоляции.
4. Паяльник.
5. Канифоль и припой.
6. Индикаторная отвертка для поиска фазы, а также индикации разрыва на кабеле.
7. Мультиметр. Один из основных диагностирующих устройств.

Также потребуются радиодетали:

• Конденсаторы.
• Кнопка пуска.
• Магнитный пускатель.
• Тумблер реверса.
• Контактная плата.

Перечисленных инструментов и радиокомпонентов хватит для сборки представленных выше схем.

ВАЖНО: Не подключайте двигатель в сеть, не проверив работу собранной схемы. Ее можно протестировать при помощи мультиметра. Это убережет технику от короткого замыкания.

Способы подключения

Теперь стоит рассмотреть способы подключения асинхронного двигателя к бытовой сети. Всего 4 и их можно комбинировать!

С конденсатором

При использовании мотора мощностью до 1500 Вт можно устанавливать только один конденсатор – рабочий. Чтобы вычислить его мощность, воспользуйтесь формулой:

I – рабочий ток, U – напряжение, Р – мощность двигателя.

Чтобы упростить расчет, можно поступить иначе – на каждые 100 Вт мощности необходимо 7 мкФ емкости. Следовательно, для двигателя 750 Вт нужно 52-55 мкФ (нужно поэкспериментировать немного, чтобы добиться нужного смещения фазы).

В том случае, если нет в наличии конденсатора нужной емкости, нужно соединить параллельно те, которые имеются, при этом используется такая формула:

Пусковой конденсатор необходим при использовании двигателей, мощность которых свыше 1,5 кВт. Пусковой конденсатор работает только в первые секунды включения, чтобы дать «толчок» ротору. Он включается через кнопку параллельно рабочему. Другими словами, с его помощью сильнее сдвигается фаза. Только таким образом можно подключить двигатель 380 на 220 через конденсаторы.

Суть использования рабочего конденсатора – это получение третьей фазы. В качестве первых двух используются ноль и фаза, которая уже есть в сети. Проблем с подключением двигателя возникнуть не должно, самое главное – прячьте конденсаторы подальше, желательно в герметичный крепкий корпус. Если элемент выйдет из строя, он может взорваться и нанести вред окружающим. Напряжение конденсаторов должно быть не менее 400 В.

Как выбрать конденсатор

Есть несколько нюансов, которые касаются количества подсоединяемых конденсаторов.

1. Если мощность электромотора не превышает 1,5 кВт, то в схему можно устанавливать один рабочий конденсатор.
2. Если же двигатель сразу при пуске работает под нагрузкой или его мощность превышает 1,5 кВт, тогда в схему придется установить два конденсатора: рабочий и пусковой. Оба элемента в схему вставляются параллельно. При этом последний будет работать только при запуске мотора, после чего он автоматически отключается.

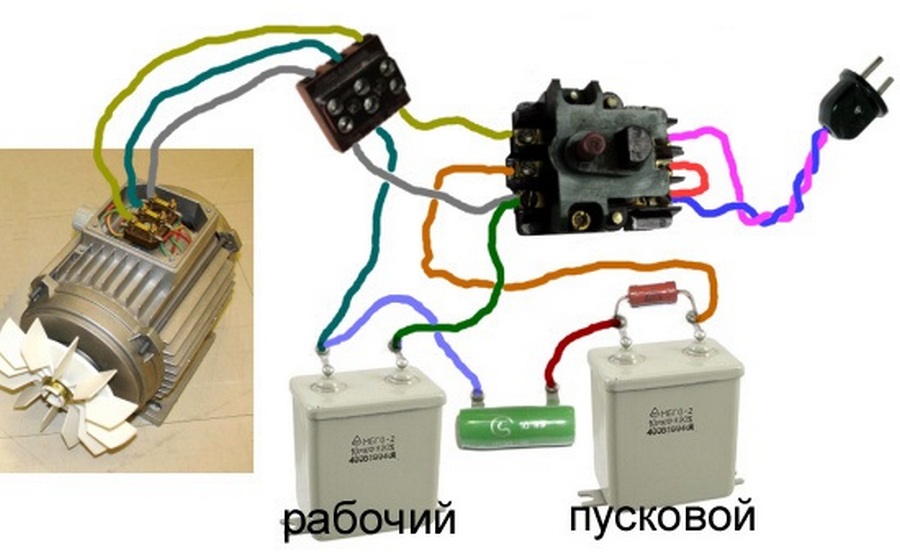

По сути, схема подключения электродвигателя запитана на кнопку «Пуск» и на тумблер отключения питания. Чтобы запустить мотор, необходимо нажать на кнопку «Пуск» и удерживать ее до полного включения двигателя. Это можно контролировать даже на слух.

Подключение трехфазного двигателя в сеть 220В через конденсатор

Иногда есть необходимость, чтобы электродвигатель работал то в ту, то в другую сторону. Это тоже несложная схема, в которую необходимо установить дополнительный тумблер переключения направления вращения ротора.

Один конец тумблера (основной) запитывается на конденсатор, второй на ноль, третий на фазу.

Если при такой схеме подключения мотор набирает слабо обороты, или его мощность снижается, то придется установить дополнительно пусковой конденсатор.

Емкость конденсатора

Есть несколько параметров устанавливаемых в электродвигатель конденсаторов, которые придется рассчитывать под необходимый номинал мощности мотора. И один из них – это емкость. Чтобы ее определить, можно воспользоваться несколькими формулами.

• Формула: C=2800x(I/U) – если схема подключения треугольник. И C=480x(I/U) – если звезда. При этом «I» — это сила тока, которую можно замерить электрическими клещами, «U» — это напряжение в сети переменного тока.
• Формула: C=66xP, где «P» – мощность движка.

Есть более простой вариант определения емкости, в нем присутствует соотношение – на каждые 1,0 кВт мощности необходимо присоединять 70 мкФ. Кстати, в данном случае приходится именно подбирать.

Поэтому рекомендуется использовать конденсаторы разной емкости. Подключая их в схему, производится запуск движка, который должен работать корректно. Если необходимо уменьшить или увеличить емкость, то добавляется или уменьшается один из конденсаторов.

Внимание! При сборке схемы, необходимо проверять силу тока в обмотках. Она должна быть меньше, чем номинал данного показателя.

Что касается емкости пускового конденсатора, то он должен быть в 2,5-3,0 раза больше, чем у рабочего.

Тип конденсаторов

Какие же конденсаторы используются при подключении электродвигателя 380 на 220 вольт? Чаще всего это марки КБП, МБГП, МПГО, МБГО, все они бумажного типа в герметичном металлическом корпусе. У всех этих типов есть один недостаток – большие габаритные размеры при небольшой емкости. Поэтому связка из нескольких изделий – достаточно большая, что неудобно во всех отношениях.

Есть на рынке так называемые электролитические конденсаторы.

• Во-первых, у них другая схема подключения двигателя 380В в сеть переменного тока. Сюда добавляются диоды и резисторы, что усложняет схему.
• Во-вторых, вышедший из строя диод становится причиной того, что через конденсатор начинает перемещать ток большой силы. Конечный результат – взрыв последнего.

Полипропиленовые конденсаторы CBB.

И третий тип конденсаторов – это полипропиленовые элементы металлизированного типа, марка СВВ. Их форма может быть круглой или пластинчатой. Приборы высокого качества, небольших размеров и большой емкости. Их-то и рекомендуют сегодня устанавливать специалисты, когда стоит вопрос, как подключить электродвигатель 380 вольт на 220.

Напряжение конденсатора

Рабочее напряжение – один из основных параметров, на которые надо обязательно обращать внимание. Здесь две позиции:

• Конденсатор с большим напряжением (от номинального) стоит дорого и имеет большие размеры. Установленный на электродвигатель он изменит размеры последнего, что не всегда удобно.
• С меньшим напряжением. Эта ситуация приведет к перегреву прибора, и даже к взрыву.

Поэтому совет: умножаете напряжение в сети на 1,15 – это и будет напряжение конденсатора.

С реверсом

Подключение двигателя с реверсом пригодится, если вы собираете, например, токарный станок по дереву. Сделать обратный ход не сложно, нужно лишь поменять местами пары «фаза-сеть» и «фаза-конденсатор».

Справится с этим переключатель-пакетник однополюсного типа.

Используя пускатель

Если изначально известно, что агрегат обладает значительными нагрузками – пусковой и рабочей – рекомендуется подключить электродвигатель с 380 на 220 вольт с использованием контактора или магнитного пускателя.

Использование пусковых устройств повышает надежность коммутации, а в ходе эксплуатации защищает устройство от возможных аварий.

Включение производится простым нажатием пусковой кнопки. В результате, наступает замыкание цепи, управляющей катушкой пускового устройства. Напряжение поступает к пусковому конденсатору Спуск.

Ток, протекающий по катушке К1, вызывает замыкание контактов К1.1 и К1.2. Контакты К1.1 замыкают линию, питающую двигатель, а контакты 1.2 осуществляют шунтирование пусковой кнопки, возвращая ее в отключенное положение. После этого, цепь, питающая пусковой конденсатор, оказывается разомкнутой. С помощью этого устройства очень просто сделать из 220 вольт 380, превратив трехфазное устройство в однофазный агрегат.

Без конденсатора

Если не планируется подключение конденсатора к двигателю или его нет, то можно обойтись и так. Для этого понадобится транзисторный ключ.

Схема без конденсатора для электродвигателя выглядит так как на фото выше, а работает следующим образом:

1. Напряжение из сети подается на 2 входные точки.
2. На третий вход напряжение идет из связки конденсатор-резистор (R-C), что задает время.
3. Между 2 резисторами R устанавливается переключатель, чтобы регулировать сдвиг фазы.
4. Транзистор VS1, при наполнении конденсатора, открывает ключ VS2. Получается, что ток двигается плавно и не происходит пульсаций.

При подключении электродвигателя 380 на 220 через ключи могут возникнуть проблемы с поиском этих самых транзисторов. Поэтому конденсатор все еще остается самым удобным вариантом.

Как правильно выбрать схему подключения

Трёхфазные электромоторы подключаются по двум основным схемам:

• схема типа «звезда»;
• схема типа «треугольник».

Обе имеют как недостатки, так и преимущества. Подключение по типу «звезда» позволяет добиться наиболее плавного пуска двигателя, но снижает его номинальную мощность на 30%.

В противоположность «звезде» тип «треугольник» позволяет мотору развить полную мощность, но нагружает его обмотку. Высокая токовая нагрузка обмотки вызывает её нагрев и может спровоцировать пробой изоляции, что приведёт мотор в негодность.

На выбор схемы подключения влияет также происхождение двигателя. Моторы иностранного производства предназначены для эксплуатации в электрических сетях с напряжением 400/690 вольт. Если такие двигатели запитать по схеме «звезда» это приведёт их в негодность.

В отечественных моторах схема «звезда» может быть предустановлена на заводе. Это легко определяется по количеству выводов обмоток в распаячной коробке: если их три – схема «звезда» реализована в двигателе заводским методом, а если шесть – двигатель может быть подключен по любой из типовых схем. В распаячных коробках последних может не быть указания на контакты, являющиеся началами и концами обмоток статора. Определить пары контактов каждой обмотки можно, прозвонив контакты с помощью мультиметра.

Применение автоматики позволяет реализовать комбинированную схему подключения, сочетающую в себе преимущества обеих типовых схем, обеспечивающую плавный и последующий автоматический переход на полную мощность через заданное время.

Для обеспечения работы по схеме «звезда-треугольник» используются три пускателя. При включении первого пускателя реле времени подключает третий пускатель. После выхода двигателя на полную мощность реле времени отключает подачу напряжения на третий пускатель, одновременно подключая второй.

Подключение по такой схеме не предусматривает возможности реверсивной работы двигателя.

Включаемся в однофазную сеть

Итак, осталось только глубинно рассмотреть, как подключить контактор по выше указанным схемам.

Начать стоит с треугольника. Вот самая простая схема подключения:

На ней видно, что один провод от сети идет на конденсатор. Его можно припаять прямо к выходу. От этого же контакта провод идет на средний вход коробки подключения мотора.

Второй провод от сети идет на крайний левый контакт. Обратите внимание, что разницы нет, какой провод вести на конденсатор, а какой на двигатель, ведь в розетках переменное напряжение. Оставшийся выход на конденсаторе необходимо соединить с оставшимся входом на двигателе.

Теперь в электрической коробке необходимо замкнуть выходные и входные контакты. Делается это просто: шиной или проводом. На схеме их соединение закрашены черным цветом.

Со звездой ситуация обстоит еще проще. Строится схема вот так:

Перед тем, как подключить конденсатор к электродвигателю 220в, лучше поставить хороший пакетник. «звезда» может отключать электричество, если двигатель сильно нагрузить.

Для начала нужно найти фазу и ноль – здесь это важно. Понадобится мультиметр, который необходимо включить в положение «переменное напряжение 220». Теперь вставьте красный щуп в отверстие на розетке, а второй прислоните к стене или заземлительному контакту. Если показывает «220» – значит тот провод, которого касаются щуп, фазный. Если на экране «-220» — вы нащупали ноль.

Фаза идет в пакетник, где разделяется. Один проводок нужно пустить на Н1, а второй на блок конденсаторов. Ноль сразу идет на Н3. Конденсаторы через переключатель соединяются последовательно.

Оставшийся контакт идет на Н2. На этом подключение двигателя 380 на 220 можно считать завершенным.

Как правильно провести подключение электродвигателя 380 на 220 вольт

В домашнем хозяйстве на участке нередко приходится пользоваться электродвигателями, которые работают от трехфазной сети на 380 вольт. И если три фазы к участку подведены, то проблем с подключением электрического мотора не возникает.

А что делать в том случае, если на участок заходят всего два провода (ноль и фаза), то есть на участок подается однофазное напряжение 220 вольт? Выход один – провести подключение электродвигателя 380 на 220 В, для чего можно воспользоваться разными схемами.

Схема подключения трехфазного двигателя к однофазной сети

Сразу же оговоримся, что оптимальный вариант подключение электрического двигателя, работающего на 380В, к трехфазной сети. Это обеспечит и номинальную мощность прибора, и номинал вращения, отсюда и эффективность работы агрегата. Поэтому любое вмешательство в параметры создает условия снижения качества эксплуатации.

Что учесть

Переделка с 380 на 220 имеет смысл, если речь идет об эл/двигателе сравнительно небольшой мощности – до 2,5, но не более (это максимум) 3 кВт. В принципе, ограничений по данной характеристике нет. Но при этом, скорее всего, понадобится провести ряд мероприятий и потратить некоторую сумму денег и время.

• Переложить вводной кабель эл/питания, к тому же придется заниматься согласованиями с поставщиком электроэнергии в плане повышения лимита. Не следует забывать, что для частных домовладений установлен предел эн/потребления; как правило, в 15 кВт. «Впишется» ли в него новая нагрузка в виде мощного электродвигателя? Выдержит ли ее изначально заложенный кабель?
• Для такого прибора нужно прокладывать отдельную линию от силового щита и ставить индивидуальный автомат, как минимум. Просто так подключить его через розетку вряд ли получится; лучше не экспериментировать.

• Практика переделок показывает, что даже если все сделано грамотно, возникнет еще одна проблема, с запуском. «Старт» мощного электродвигателя будет тяжелым, с длительной раскачкой, бросками напряжения. Такая перспектива мало кого устроит, тем более, если что-то собирается не на загородном участке, а на территории, прилегающей к жилому строению. Пока будет функционировать самодельная установка на основе этого двигателя, начнутся сбои в работе бытовых приборов. Проверено, и не раз.
• Порядок работы по переделке зависит от внутренней схемы электродвигателя. В некоторых моделях в клеммную коробку выводится всего 3 провода, в других – 6.

В чем разница? В первом случае обмотки уже соединены по одной их традиционных схем – «звездой» или «треугольником», поэтому для маневра (в плане модификации) возможностей несколько меньше.

Вариантов немного – оставить изначальное включение или произвести разборку двигателя и перекоммутировать вторые концы. Если же выведены все шесть, то можно их соединять по любой из схем, без ограничений.

Главное – грамотно выбрать ту, которая будет оптимальной для конкретной ситуации (мощность электродвигателя, специфика его применения).

Схема

Учитывая, что мощность электродвигателя небольшая (значит, не придется при пуске его «срывать»), а запитывать его планируется от сети 220, то оптимальной схемой является «треугольник». То есть, здесь не нужно ориентироваться на высокие пусковые токи (их не будет), а потеря мощности практически сводится к нулю (можно не учитывать). Все сказанное наглядно демонстрирует рисунок.

Если в электродвигателе схема изначально собрана по «треугольнику», то переделывать в нем вообще ничего не нужно.

Расчет рабочих емкостей

Так как вместо 3-х фаз теперь будет лишь одна, она и подается на каждую из обмоток, но с небольшим сдвигом синусоиды. По сути, включением конденсаторов производится имитация питания электродвигателя от источника 380/3ф. Формулы для расчетов рабочих конденсаторов показаны на рисунках ниже.

• Емкости к обмоткам электродвигателя подбираются не только по номиналу, но и по рабочему напряжению. Раз речь идет о переделке с 380 на 220, то Uр должно быть не меньше 400 В.
• Немаловажен и такой фактор, как разновидность конденсаторов. Во-первых, они должны быть однотипными. Во-вторых, только не электролитическими. Оптимально, бумажные; например, устаревшей серии КГБ, МБГ (и их модификации) или ее современные аналоги. Они удобны в креплении (имеются проушины) и легко выдерживают скачки температуры, тока, напряжения.

Наглядно весь процесс в действии можно посмотреть на видео:

На практике инженерными расчетами мало кто из людей сведущих занимается. Есть определенные пропорции, позволяющие довольно точно подобрать рабочий конденсатор к конкретному электродвигателю.

Соотношение легко запомнить: на каждые 100 Вт мощности «движка» – 7 мкф рабочей емкости. То есть, для изделия на 2 кВт понадобится в обмотки включить конденсаторы по 7 х 20 = 140 мкф.

В чем сложность? Найти емкость с таким номиналом вряд ли получится. Есть простое решение – взять несколько конденсаторов и соединить параллельно. В результате небольших вычислений несложно подобрать нужное их количество с суммарной емкостью требуемой величины. Тем, кто забыл школу, можно подсказать – при таком способе соединения конденсаторов их емкости складываются.

Пусковой

Эта емкость нужна не всегда. Она ставится в схему лишь в том случае, если при пуске на вал двигателя создается значительная нагрузка. Примеры – мощное вытяжное устройство, циркулярная пила. А вот для той же газонокосилки вполне хватит и рабочих конденсаторов.

Расчет простой – номинал Сп должен превышать Ср в 2,5 (плюс/минус). Здесь предельной точности не требуется; величина пусковой емкости определяется примерно. Дальнейший анализ работы электродвигателя на разных режимах подскажет, увеличить ее или уменьшить.

Кстати, это относится и к рабочим конденсаторам. Дело в том, что все расчеты априори предполагают, что электродвигатель новый, ни разу не бывший в эксплуатации. А так как переделываются в основном изделия б/у, то в процессе работы выяснится, что не устраивает пользователя. Вариантов много – плохой запуск, быстрый нагрев корпуса и так далее.

Как организовать реверс

Иногда необходимо изменять направление вращения вала без дополнительных переделок. Это вполне возможно и для электродвигателя на 380, переведенного на питание 220. Как видно из рисунка, ничего сложного в этом нет, понадобится лишь переключатель на 2 позиции.

Есть трехфазные электродвигатели, которые могут работать от 220 В. Их включение в домовую сеть имеет свою специфику – только «звездой». Дело в том, что каждая из обмоток рассчитана для 127, и при соединении «треугольником» они попросту сгорят.

Меры безопасности при подключении трехфазного двигателя напоминание

Существую общие правила, требующие соблюдения при решении задачи, как из 220 сделать 380 вольт для асинхронного двигателя на 380 В:

• Все подключения выполняются только с использованием отдельного автоматического выключателя.
• Решать задачу по двигателю 380 вольт, как подключить и опробовать его, должны люди, прошедшие специальное обучение. Всегда помнить о мерах электробезопасности.
• При наладочных работах под напряжением нужно пользоваться разделительным трансформатором.

Использование специального защищенного инструмента позволит не только быстро запустить двигатель, но и полностью обезопасить специалиста.

Полезные советы

1. Конденсаторы всегда сохраняют на своих выводах высокое напряжение, поэтому эти приборы всегда надо огораживать.
2. Работая с этими элементами, необходимо проводить их предварительную разрядку.
3. Нельзя проводить подключение электродвигателя мощностью более 3,0 кВт к сети переменного тока. Сгорят автоматы и другие приборы, включенные в схему обвязки.
4. Рабочее напряжение бумажных конденсаторов в два раза меньше от номинального, которое указано на их корпусе.

Видео

Источник

Справочная информация

Схема подключения электродвигателя (3-х фазный) к однофазной сети

Поскольку трёхфазные асинхронные электродвигатели довольно широко распространены и имеют определённые преимущества, они очень часто используются на практике. Но, к сожалению, не всегда имеется возможность запитать его от трёхфазного источника. В этом случае поможет небольшая собранная схема.

Как Вы должны знать, у трёхфазного электропитания значение напряжений его фаз относительно друг друга сдвинуты на 120 градусов и напряжение между ними равно 380 В. Если, это представить в замедленном времени, то получится нечто похожее на перетекание максимального значения между этими тремя проводами. Если подключить к таким проводам три катушки и их собрать в треугольник, то будет создаваться вращающееся электромагнитное поле. Блягодаря ему, и работает элеткродвигатель.

В быту наиболее распространённым электропитанием является 220 В. Оно образовано между двумя проводами — фазой и нулём. Если в трёхфазном напряжение «бегало» между тремя проводами, то в однофазное питание такого эффекта не даст. Да и куда девать ещё один контакт от электродвигателя (ведь у асинхронных электродвигателей имеется 3 провода для подключения и плюс ещё земля).

Вы должны помнить из основ электротехники, что конденсаторы умеют делать сдвиг по фазе. Это нам и понадобится в схеме подключения нашего трёхфазного электродвигателя к однофазной сети. Теперь давайте перейдём к самой схеме и посмотрим, как она работает.

Всю схему условно поделим на две части. Первая осуществляет включение и выключение по средствам простой схемы магнитного пускателя. Нажав на кнопку ПУСК, мы замыкаем цепь и пускатель срабатывает, становясь на самоподхват (его контактом, что находится под кнопкой ПУСКА), тем самым подав напряжение на вторую часть схемы. Следовательно, кнопкой СТОП, эта схема выключается. Пр — это предохранитель (с ним будет надёжней).

Вторая часть электрической схемы подключения трехфазного электродвигателя к однофазной сети представлена конденсаторами разгона (С2), работы (С1), шунтирующим резистором (R1 = 470 кОм), переключателем направления вращения и кнопкой разгона. Как мы выяснили, конденсатор C1 служит для создания эффекта трёхфазной сети, а для чего нужен С2 и R1?

У асинхронных двигателей есть один недостаток, это «тяжкий» начальный момент запуска (а в нашем случае ещё и с пониженным напряжением). При определённой нагрузке на валу электродвигателя, просто подав на него напряжение, у него не хватит сил для разгона (будет гудеть и нагреваться). Для того чтобы избежать подобного явления и был введён ещё один конденсатор (С2) задача которого вывести электродвигатель на нормальный режим работы.

Разгон нужен в течение небольшого промежутка времени (около 4-8 сек). Для упрощения и удобства была запараллелена кнопка «разгона» с кнопкой «ПУСК» (понадобится спаренная кнопка). Для включения схемы необходимо нажать ПУСК и подержать его до тех пор, пока электродвигатель наберёт нужные обороты. Так как емкости оставляют некоторый заряд на себе после снятия напряжения, что может поразить Вас, был введён резистор R1, задача которого разряд С2. С1 разрядится через обмотку двигателя.

И последнее, что можно сказать, это о возможности менять направление вращение нашего электродвигателя. Если знаете или помните, то для изменения направления вращения трёхфазного электродвигателя требуется всего лишь поменять два провода местами. В нашей схеме подключения трёхфазного электродвигателя к однофазной сети нужно перебросить только контакт конденсатора на второй питающий провод. Для этого в схеме стоит переключатель (Направление).

На этом и завершу статью: схема подключения электродвигателя (3 фазный) к однофазной сети.

P.S. Не забывайте, что подключая трёхфазный электродвигатель, рассчитанный на напряжение питания 380 В. к сети 220 В., естественно будет потеряна мощность. Она будет примерно равняться 50 — 60% от номинальной мощности.

Почему бесщеточные двигатели постоянного тока имеют 3 провода?

Бесколлекторные двигатели постоянного тока имеют 3 провода, поскольку они обычно имеют 3-фазные обмотки внутри двигателя. Эти 3 фазы используются для управления вращением двигателя и создания магнитного поля, заставляющего двигатель вращаться. 3 провода обеспечивают соединение с каждой из этих фаз, что позволяет подавать питание и управлять ими.

Три провода в бесщеточных двигателях постоянного тока (BLDC) обеспечивают большую тяговую мощность из-за расположения трехфазных обмоток. Каждая фаза обеспечивает свое собственное магнитное поле, и то, как эти поля смещены друг от друга, позволяет генерировать более плавный и стабильный выходной крутящий момент. Результатом является двигатель с улучшенным КПД и большей способностью генерировать крутящий момент в более широком диапазоне скоростей. Этот увеличенный крутящий момент позволяет бесщеточным двигателям постоянного тока обеспечивать большую тяговую мощность, что полезно в приложениях, требующих приложения больших усилий, например, в электромобилях или промышленном оборудовании.

Как долго бесщеточный двигатель постоянного тока может работать непрерывно?

Продолжительность непрерывной работы бесщеточного двигателя постоянного тока зависит от нескольких факторов, включая конструкцию двигателя, условия эксплуатации и качество компонентов. Некоторые бесщеточные двигатели постоянного тока могут непрерывно работать в течение десятков тысяч часов при надлежащем обслуживании и хороших условиях эксплуатации.

Однако на срок службы двигателя могут повлиять такие факторы, как температура, напряжение, сила тока и условия окружающей среды. Например, если двигатель работает при высоких температурах, это может привести к разрушению изоляции и сокращению срока службы двигателя. Точно так же, если двигатель работает за пределами установленных рабочих параметров, это может привести к перегреву обмоток и повреждению.

Таким образом, точное время непрерывной работы бесщеточного двигателя постоянного тока зависит от его конкретной конструкции и условий, в которых он используется. Важно ознакомиться со спецификациями и рекомендациями производителя, чтобы определить ожидаемый срок службы конкретного двигателя и убедиться, что он используется с заданными рабочими параметрами.

Почему бесщеточные двигатели постоянного тока выходят из строя?

Бесщеточные двигатели постоянного тока могут выйти из строя по разным причинам, в том числе:

1. Перегрузка: Чрезмерный ток или крутящий момент могут вызвать перегрев двигателя и привести к повреждению обмоток или других компонентов.
2. Электромагнитные помехи (EMI): Помехи от другого электрического оборудования могут привести к сбоям в работе электроники управления двигателем, что приведет к отказу двигателя.
3. Перенапряжение: Работа двигателя под высоким напряжением может привести к пробою изоляции и выходу из строя электрической части.
4. Неправильное охлаждение: Отсутствие надлежащего охлаждения может привести к перегреву двигателя и повреждению обмоток или других компонентов.
5. Механический износ: Детали двигателя, такие как подшипники или валы, со временем могут изнашиваться, что приводит к механическому отказу.
6. Повреждение водой: Воздействие влаги или воды может привести к сбою в электроснабжении из-за коррозии металлических компонентов.
7. Компоненты низкого качества: Использование компонентов низкого качества в двигателе или управляющей электронике может привести к преждевременному выходу из строя.

Важно правильно обслуживать и эксплуатировать бесщеточные двигатели постоянного тока, чтобы предотвратить эти отказы, и выбирать высококачественные компоненты, разработанные с учетом конкретных требований применения.

Можно ли запустить бесколлекторный двигатель, используя только аккумулятор?

Бесщеточный двигатель постоянного тока не может работать напрямую от одной батареи. Для бесщеточных двигателей постоянного тока требуется специализированный электронный контроллер, который подает правильные электрические сигналы на обмотки для создания магнитных полей, заставляющих двигатель вращаться. Контроллер принимает входные данные от батареи и преобразует их в соответствующие сигналы для управления двигателем.

Без контроллера батарея просто обеспечивала бы двигатель постоянным напряжением, которое не создавало бы магнитных полей, необходимых для вращения двигателя. Таким образом, хотя батарея является необходимым компонентом для питания бесщеточного двигателя постоянного тока, ее нельзя использовать отдельно для запуска двигателя. Также требуется контроллер.

Могут ли бесщеточные двигатели постоянного тока вращаться свободно?

Бесколлекторные двигатели постоянного тока могут свободно вращаться. Бесщеточные двигатели постоянного тока предназначены для электронного управления, что означает, что магнитные поля внутри двигателя можно точно контролировать, чтобы заставить двигатель вращаться. Когда двигатель не приводится в действие контроллером, он будет свободно вращаться из-за отсутствия магнитного поля, как и двигатель любого другого типа.

Однако величина трения в двигателе, например, из-за подшипников или ветра, влияет на то, насколько легко двигатель может свободно вращаться. Как правило, бесщеточные двигатели постоянного тока имеют низкое трение благодаря своей конструкции, что может привести к плавному и свободному вращению, когда они не управляются контроллером.

На что следует обратить внимание при покупке бесколлекторного двигателя постоянного тока?

При покупке бесщеточного двигателя постоянного тока необходимо учитывать несколько ключевых факторов:

1. Рабочие параметры: Убедитесь, что двигатель соответствует требованиям вашего приложения по напряжению, току, мощности и скорости.
2. Размер и вес. Учитывайте размер и вес двигателя, чтобы убедиться, что он помещается в доступном пространстве и может быть легко установлен.
3. Эффективность: Ищите двигатель с высоким КПД, чтобы свести к минимуму потери мощности и максимизировать общую производительность системы.
4. Крутящий момент: определите требования к крутящему моменту для вашего приложения и найдите двигатель, который может обеспечить необходимый крутящий момент при желаемой скорости.
5. Интерфейс управления. Учитывайте интерфейс управления двигателем, например, тип разъемов или протоколы связи, чтобы обеспечить совместимость с существующим оборудованием.
6. Стоимость: рассмотрите стоимость двигателя и сравните ее с производительностью, функциями и качеством других вариантов.
7. Репутация и качество торговой марки: выбирайте авторитетную марку и ищите двигатели с проверенной репутацией высокого качества и надежности.

Важно тщательно учитывать эти факторы и консультироваться с экспертами или производителем, чтобы убедиться, что вы выбрали бесщеточный двигатель постоянного тока, который соответствует вашим потребностям и обеспечивает оптимальную производительность для вашего конкретного применения.

Greensky Power Co., Ltd. является профессиональным производителем, занимающимся исследованиями, разработками, производством и продажей бесщеточных двигателей постоянного тока.

Если вы ищете бесщеточные двигатели постоянного тока для своего проекта, свяжитесь с нашим отделом продаж.

Получить бесплатное предложение

Почему бесщеточные двигатели имеют 3 провода по сравнению с 2 проводами на коллекторном двигателе?

Задавать вопрос

спросил
3 года, 2 месяца назад

Изменено
3 года, 2 месяца назад

Просмотрено
14 тысяч раз

$\begingroup$

Я знаком с обычными двигателями постоянного тока, какими, по-видимому, являются коллекторные двигатели. У них есть фиксированные магниты статора, катушки ротора, соединенные с валом, и две щетки, которые питают катушки в нужное время через коммутатор. Изменяя количество энергии через два провода, подключенных к щеткам, я могу изменять скорость вращения двигателя (более или менее).

Тем не менее, бесщеточные двигатели обычно имеют 3 входных провода. Я все еще вижу расположение катушек и магнитов, но зачем для этого нужны 3 провода и специальный ESC?

• двигатель
• щеточный двигатель
• бесщеточный двигатель

$\endgroup$

3

$\begingroup$

Коллекторные двигатели постоянного тока имеют два провода, поскольку им требуется постоянный ток ( +VCC и заземление ), в то время как для бесщеточных двигателей требуется более сложная схема управления, которая управляет переменным током, необходимым для их привода.

Несмотря на внешнее сходство, принципы работы коллекторных и бесщеточных двигателей постоянного тока ( ака. Двигатели BLDC ) сильно отличаются.

Коллекторные электродвигатели

Принцип действия основан на физической коммутации, когда вращение якоря прерывается и устанавливается контакт с контактными площадками, которые продолжают изменять направление тока, протекающего через катушку. Этот механический процесс увековечивает цикл магнитного притяжения и отталкивания, который вращает двигатель.

Бесколлекторные двигатели

В бесщеточных двигателях постоянного тока используется три провода, которые управляются ESC со сдвинутой по фазе волной переменного тока. Форма сигнала каждого провода сдвинута на 120 градусов по сравнению с двумя другими.

Это связано с тем, что двигатели BLDC действительно являются трехфазными двигателями переменного тока, каждый из которых имеет обычно более одной фактической катушки на фазу. Внутри двигателя фазы подключаются в порядке возрастания, например, 1 2 3 1 2 3 …

$\endgroup$

3

$\begingroup$

Стандартный коллекторный двигатель имеет плюс, минус и коммутатор, который переключает полярность ротора.
