определение, классификация и принцип работы

Уже более, чем сто лет в мире главным силовым агрегатом во всей колесной технике является поршневой двигатель внутреннего сгорания. Появившись в начале XX века и заменив собой паровой двигатель, ДВС в XXI веке остается наиболее выгодным с точки зрения экономики и эффективности видом моторов. Давайте подробно рассмотрим, как устроен такой тип ДВС, как он работает, узнаем, какие еще бывают поршневые двигатели.

Определение, особенности ДВС

В процессе развития науки и техники конструкция ДВС постоянно совершенствовались. Двигатели сумели доказать свою эффективность. Так появились поршневые двигатели внутреннего сгорания и как подвид – карбюраторные и инжекторные моторы. Можно выделить дизельные двигатели, роторно-поршневые и газотурбинные агрегаты.

Бензиновые ДВС

Традиционный поршневой мотор оснащен внутренней камерой сгорания. Это цилиндр внутри блока двигателя. При горении топлива выделяется энергия, которая затем превращается в механическое движение коленчатого вала. За счет поступательного движения поршней, которые воздействуют на систему из шатунов и коленчатого вала, получается вращение маховика. Можно подробней ознакомиться с конструкцией в соответствующем ГОСТ двигателя внутреннего сгорания поршневого.

Карбюраторный двигатель внутреннего сгорания отличается тем, что рабочая смесь топлива и воздуха готовится в специальном устройстве – карбюраторе. Смесь впрыскивается в цилиндры за счет разряжения. Далее она воспламеняется благодаря свече зажигания.

Инжекторный ДВС имеет более современную конструкцию. Здесь вместо традиционного механического устройства в системе питания имеются электронные форсунки. Они отвечают за впрыск точных порций горючего непосредственно в цилиндры двигателя.

Дизельные ДВС

Дизельный поршневой двигатель внутреннего сгорания имеет определенные конструктивные и принципиальные отличия от бензиновых ДВС.

Если в бензиновом агрегате для воспламенения используется искра от свечи, то в дизельных работает другой принцип и свечей кроме накала здесь нет. Дизельное топливо попадает в цилиндры через форсунки, смешивается с воздухом, а затем вся эта смесь сжимается, вследствие чего нагревается до температуры горения.

Роторно-поршневые

Роторно-поршневой двигатель существенно отличается от традиционных ДВС. Газы воздействуют на специальные детали и элементы. Так, под воздействием газов подвижный ротор движется в специальной камере в форме восьмерки. Камера выполняет функции поршней, ГРМ и коленвала. Камера имеет форму «восьмерки».

Комбинированные агрегаты

В газотурбинных двигателях внутреннего сгорания тепловая энергия превращается в механическую за счет вращения специального ротора со специальными лопатками. Этот ротор приводит в действие вал турбины.

Специальные поршневые и комбинированные двигатели внутреннего сгорания (а это газотурбинные моторы и роторные) можно смело заносить в красную книгу. Сегодня роторно-поршневой мотор изготавливает лишь японская Mazda. Crysler однажды выпустил опытную серию газотурбинных ДВС, однако это было в 60-х и больше к данному вопросу никто из автопроизводителей не возвращался по сегодняшний день.

В Советском Союзе газотурбинные ДВС устанавливали на танки и десантные корабли, однако и там в дальнейшем решено было отказаться от агрегатов данной конструкции.

Устройство ДВС

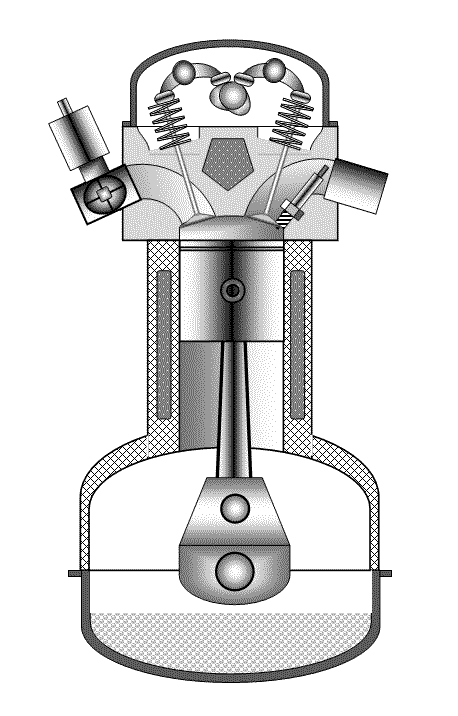

Двигатель представляет единый механизм. Он состоит из блока цилиндров, деталей кривошипно-шатунного механизма, механизма ГРМ, системы впрыска и выпуска.

Внутри блока цилиндров расположена камера сгорания, где непосредственно воспламеняется топливно-воздушная смесь, а продукты сгорания приводят в действие поршни. Посредством кривошипно-шатунного механизма энергия сгорания топлива передается на коленчатый вал. Механизм ГРМ необходим для обеспечения своевременного открытия и закрытия впускных и выпускных клапанов.

Принцип действия

При запуске двигателя в цилиндры через впускной клапан впрыскивается смесь топлива и воздуха и поджигается от искры на свече зажигания, сгенерированной системой зажигания. При горении образуются газы. Когда происходит тепловое расширение, вследствие избыточного давления поршень начинает двигаться, вращая тем самым коленчатый вал.

Работа поршневых двигателей циклична. В цикле поршневого двигателя внутреннего сгорания может быть от двух до четырех тактов. Циклы в процессе работы мотора повторяются несколько сотен раз за одну минуту. Так коленчатый вал может непрерывно вращаться.

Двухтактный ДВС

Когда мотор запускается, то поршень приводится в движения за счет поворота коленчатого вала. Когда поршень достигнет положения нижней мертвой точки и начнет двигаться вверх, в цилиндр будет подана топливно-воздушная смесь.

При движении вверх поршень начнет сжимать смесь. Когда поршень достигнет верхнего положения, будет сгенерирована искра. Топливно-воздушная смесь воспламенится. Расширяясь, газы будут толкать поршень вниз.

В этот момент откроется выпускной клапан, через который продукты сгорания смогут выйти из камеры. Далее снова дойдя до нижней мертвой точки, поршень начнет свой путь в ВМТ. Все эти процессы проходят за один оборот коленчатого вала.

Когда поршень начнет новое движение, откроется впускной клапан и новая порция топливно-воздушной смеси заместит собой отработанные газы. Весь процесс начнется заново. Двухтактный поршневой двигатель внутреннего сгорания совершает меньшее число движений в отличии от четырехтактного. Снижены потери на трение, но выделяется больше тепла.

Механизм газораспределения заменяется поршнем. В процессе движения поршня открываются и закрываются впускные и выпускные отверстия в блоке цилиндров. По сравнению с четырехтактным силовым агрегатом, газообмен в двухтактном моторе – это главный недостаток. В момент выхода отработанных газов теряется эффективность и мощность.

Несмотря на этот недостаток поршневых двигателей внутреннего сгорания двухтактных, они применяются в мопедах, скутерах, в качестве лодочных моторов, в бензопилах.

Четырехтактный двигатель внутреннего сгорания

Четырехтактный ДВС недостатков двухтактного мотора лишен. Такие моторы устанавливаются на большинство автомобилей и прочую технику. Впуск и выпуск отработанных газов – это отдельный процесс, и он не совмещен со сжатием, хотя работает поршневой двигатель внутреннего сгорания от воспламенения смеси. Работа мотора синхронизируется за счет газораспределительного механизма – клапаны открываются и закрываются синхронно с оборотами коленчатого вала. Впуск топливной смеси осуществляется лишь после полного выхода отработанных газов.

Преимущества ДВС

Начать стоит с самых популярных моторов – рядных четырехцилиндровых агрегатов. Среди достоинств – компактность, малый вес, одна ГБЦ, высокая ремонтопригодность.

Среди всех видов ДВС можно выделить еще оппозитные моторы. Они не особо популярные по причине более сложной конструкции. Применяют их преимущественно на гоночных авто. Среди достоинств – отличная первичная и вторичная балансировка, а отсюда и мягкая работа. На коленвал оказывается меньшая нагрузка. Как результат, незначительные потери мощности. Двигатель имеет низкий центр тяжести, а автомобиль лучше управляется.

Рядные шестицилиндровые моторы отлично сбалансированы, а сам агрегат работает очень плавно. Несмотря на большое количество цилиндров, цена производства не очень высокая. Также можно выделить ремонтопригодность.

Недостатки ДВС

Основной недостаток поршневых двигателей внутреннего сгорания – это все же не токсичность и шумность, а слабая эффективность. В ДВС только 20 % энергии затрачивается на собственно механическую работу. Все остальное расходуется на обогрев и другие процессы. Также двигатели выпускают в атмосферы вредные вещества такие, как оксиды азота, угарный газ, различные альдегиды.
