EA398 — серия W8 и W12 двигателей Audi

Серия многоцилиндровых W-образных двигателей Audi EA398 выпускается с 2001 года и за это время обрела большое количество моделей и модификаций.

Серия многоцилиндровых W-образных двигателей Audi EA398 была представлена в 2001 году и с тех пор ставится на самые дорогие модели немецкого концерна, включая автомобили Bentley. Кроме довольно массовых двс W8 или W12 существует 8.0-литровый W16 мотор Bugatti Veyron.

Содержание:

Агрегаты W12
Агрегаты W8

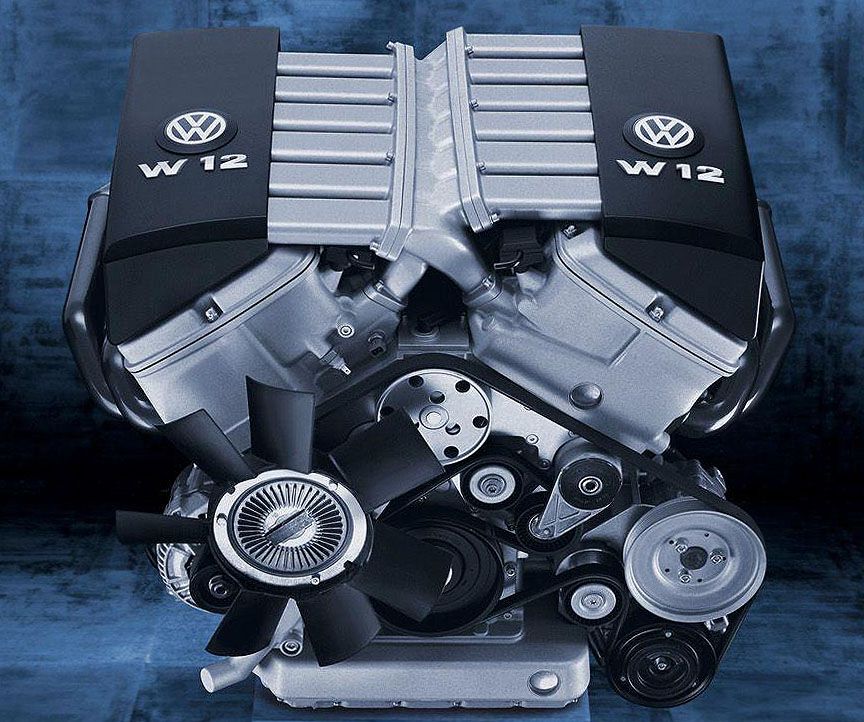

Двигатели W12 серии EA398

В начале 2001 года на модели Ауди A8 в кузове D2 дебютировал 6.0-литровый мотор типа W12, который по сути представлял из себя пару силовых агрегатов VR6 на одном коленчатом валу. По конструкции здесь алюминиевый блок, две 24-клапанные головки с гидрокомпенсаторами, весьма сложный привод ГРМ, состоящий из трех цепей и система фазорегуляции на всех валах.

В первой линейке было девять двигателей, которые не очень сильно друг от друга отличались:

6.0 литра (5998 см³ 84 × 90.3 мм) 48V

AZC	распр. впрыск	420 л.с.	550 нм	Audi A8 D2 (4D)
BHT	распр. впрыск	450 л.с.	580 нм	Audi A8 D3 (4E)
BTE	распр. впрыск	450 л.с.	580 нм	Audi A8 D3 (4E)
BSB	распр. впрыск	450 л.с.	580 нм	AUDI A8 D3 (4E)
BAN	распр. впрыск	420 л.с.	550 нм	VW Phaeton 1 (3D)
BRN	распр. впрыск	450 л.с.	560 нм	VW Phaeton 1 (3D)
BTT	распр. впрыск	450 л.с.	560 нм	VW Phaeton 1 (3D)
BJN	распр. впрыск	450 л.с.	600 нм	VW Touareg 1 (7L)
CFRA	распр. впрыск	450 л.с.	600 нм	VW Touareg 1 (7L)

Также существовала пара модификаций агрегатов W12 с турбонаддувом для моделей Bentley.

В 2010 году на модели Ауди A8 в кузове D4 появился обновленный силовой агрегат типа W12. Главным отличием нового мотора от предшественника являлась система прямого впрыска FSI. Благодаря более крупным поршням рабочий объем возрос до 6.3 литра, а мощность до 500 л.с.

Во второй линейке было всего два силовых агрегата и ставили их лишь на Ауди А8 в кузове D4:

6.3 FSI (6299 см³ 86 × 90.4 мм) 48V

CEJA	прямой впрыск	500 л.с.	625 нм	Audi A8 D4 (4H)
CTNA	прямой впрыск	500 л.с.	625 нм	Audi A8 D4 (4H)

Существует модификация 6.0-литрового FSI мотора W12 с турбонаддувом для Bentley Bentayga.

Двигатели W8 серии EA398

В 2001 году на рестайлинговой версии пятого Пассата дебютировал 4.0-литровый агрегат W8, который являлся упрощенной модификацией уже описанного выше 6.0-литрового мотора W12. Конструкция 8-цилиндрового двигателя повторяет 12-цилиндровый с единственным отличием в виде блока из двух балансирных валов с собственным ременным приводом от коленвала двс.

В этой линейке была всего пара силовых агрегатов и оба устанавливались только на Пассат Б5:

4.0 литра (3999 см³ 84 × 90.2 мм) 32V

BDN	распр. впрыск	275 л.с.	370 нм	VW Passat B5 (3B)
BDP	распр. впрыск	275 л.с.	370 нм	VW Passat B5 (3B)

Дополнительные материалы

Серия видео о капремонте мотора Ауди W12

Как узнать порядок работы цилиндров двигателя

Работа цилиндров двигателя на разных типах моторов: порядок работы цилиндров

Как известно, на автомобили устанавливаются несколько различных типов ДВС. При этом кроме общеизвестного деления на бензиновые и дизельные силовые агрегаты, необходимо учитывать и то, что моторы отличаются по количеству цилиндров и расположению цилиндров. Если коротко, в подавляющем большинстве двигатели на авто ставятся рядные и V-образные моторы. Намного реже встречаются оппозитные двигатели и роторные двигатели.

Указанные моторы могут иметь заметные отличия в плане конструкции и общего количества цилиндров. Так или иначе, в ряде случаев необходимо знать, какой порядок работы цилиндров двигателя применительно к тому или иному ДВС. Далее мы рассмотрим порядок работы 4-х цилиндрового двигателя, V-образного мотора, оппозитного и т.д.

Что в итоге

С учетом приведенной выше информации становится понятно, что порядок работы цилиндров двигателя может отличаться. Это касается как рядных (например, 4-х или 6-и цилиндровых) моторов, так и V-образных двигателей или ДВС типа W12 и т.д.

При этом четко установленных правил и стандартов попросту не существует. Это значит, что на деле два однотипных двигателя в плане конструкции и количества цилиндров могут при этом иметь разный порядок работы цилиндров.

По этой причине необходимо заранее изучать особенности конкретного ДВС, в том числе и его порядок работы. В свою очередь, это позволит избежать определенных сложностей при диагностике, а также во время ремонта конкретного силового агрегата.

Порядок работы двигателя

Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.

Прежде всего, порядок работы цилиндров будет зависеть от чередования воспламенения топливной смеси в цилиндрах двигателя, а также угла чередования тактов. Так вот, рабочий цикл рядного четырехтактного мотора на 4 цилиндра проходит за 2 полных оборота коленчатого вала или же за 720 градусов. При этом чередование тактов осуществляется через 180 градусов.

Более наглядно начнем рассмотрение с рядной четверки. Например, для таких ДВС распространен порядок 1-3-4-2 или 1-2-4-3. Другими словами, фактически, это и есть порядок зажигания двигателя. Если же рассматривать рядный 6-цилиднровый мотор, для рядной шестерки порядок 1-5-3-6-2-4.

Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.

Если же рассмотреть двигатель V-12, тогда порядок работы следующий: 1-12-5-8-3-10-6-7-2-11-4-9. Кстати, если рассматривать мощные ДВС, на старых американских авто встречается рядный двигатель на 8 цилиндров. Так вот, его прядок работы: 1-4-7-3-8-5-2-6.

Как видно, такт двигателя и работа цилиндров на разных ДВС будет отличаться. По этой причине необходимо знать порядок цилиндров конкретного мотора (можно найти информацию в технической литературе). Такие знания позволяют упростить диагностику неисправностей в случае различных сбоев, неполадок в работе системы зажигания и т.д.

—>Автозапчасти и СТО —>

Обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.
Не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное; — количество цилиндров; — конструкция распредвала; — тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

Распространенные моторы и порядок работы цилиндров

В качестве примера для начала рассмотрим 4-цилиндровые рядные двигатели ЗМЗ и похожие агрегаты. Например, порядок работы цилиндров ЗМЗ-402:1-2-4-3, тогда как ЗМЗ-406:1-3-4-2. Мотор Audi 80 B3 имеет порядок работы 1-3-4-2. Чередование тактов происходит через 1800.

Как видно, сам порядок работы однорядного 4 — цилиндрового двигателя может быть 1-3-4-2 (характерно для ВАЗ) или 1-2-4-3 (в случае с моторами ГАЗ).

Еще добавим, порядок работы 12-и цилиндрового двигателя W-образного следующий: 1-3-5-2-4-6 для левых ГБЦ, тогда как для правых 7-9-11-8-10-12. Если просто, в таких моторах порядок работы цилиндров делится на два типа (подобно рядным «четверкам»):1-3-4-2 и 1-2-4-3.

Порядок работы 6-цилиндрового двигателя V-6 также отличается. Есть версии, где порядок:1-6-3-5-2-4 или 1-4-2-5-3-6. При этом порядок работы рядного мотора на 6 цилиндров и воспламенения смеси:1-5-3-6-2-4.Примечательно и то, что японские моторы Митсубиши MIVEC, 6G72, имеют порядок работы цилиндров 1-2-3-4-5-6.

Обратите внимание, как уже было сказано выше, шестицилиндровые V-образные двигатели являются наиболее проблемными в плане балансировки, то есть достаточно сильно вибронагружены.

Также производители в целях снижения уровня вибраций применяют разный порядок работы цилиндров. В качестве примера, на 8-и циинровом ДВС чередование тактов может быть 1-5-4-2-6-3-7-8 или же порядок работы цилиндров 1-5-4-8-6-3-7-2 (BMW M60), 1-3-7-2-6-5-4-8 и т.д. Получается, как и в случае с другими типами силовых агрегатов, 8-и цилиндровые моторы тоже не имеют четко определенного порядка работы цилиндров.

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Полезные советы и рекомендации

Прежде всего, если в работе двигателя возникли неполадки или сбои, в рамках диагностики важно знать, какой порядок работы цилиндров того или иного ДВС. Это позволяет более точно определить проблемные цилиндры, точнее проверить работу системы зажигания и т.д.

В свою очередь, во время ремонта двигателя, особенно если ДВС данного типа специалистом раньше не ремонтировался, настоятельно рекомендуется заранее изучить порядок работы цилиндров конкретного силового агрегата. Это позволяет избежать целого ряда проблем и ошибок при сборке мотора.

Для того чтобы уточнить порядок работы цилиндров, необходимо изучить техническую документацию ремонтируемого двигателя. Помните, если не соблюдать порядок сборки двигателя, заметно возрастают риски последующей поломки силового агрегата.

Как нумеруются цилиндры, виды их расположения в двигателе

С момента изобретения первого ДВС перед инженерами стояла очень ответственная цель –снять максимум мощности с конкретного объема силового агрегата. Стараясь решить эту задачу, конструкторы проводили эксперименты с числом и компоновкой камер сгорания.

В разное время в серийных моделях авто использовались, как маленькие одноцилиндровые ДВС, так и огромные агрегаты с 16-ю цилиндрами. На разных моделях камеры сгорания расположены и нумеруются по-разному и начинающему автолюбителю эта информация будет очень полезна.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

Самые популярные модели – это те, где угол развала блока составляет 60 и 90 градусов. В такой конфигурации можно встретить шести- , восьми- , двенадцатицилиндровые моторы.

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.

Со смещением

Конструкторы и инженеры искали компромиссное решение, чтобы создать мощный и в тоже время компактный силовой агрегат для легковых авто в среднем классе. Двигатель со смещением – это шестицилиндровый V-образный блок.

Цилиндры расположены друг напротив друга в шахматном порядке. Шесть цилиндров под углом в 15 градусов образуют достаточно узкий и короткий агрегат. Среди примеров можно привести VR6, которые устанавливались на «Golf» от Фольксваген.

Оппозитный тип

Как известно, на V-образном блоке угол развала двух частей составляет – 90 или 60 градусов. Если угол развала между двумя частями будет 180 градусов, то это оппозитный двигатель.

Здесь цилиндры располагаются друг напротив друга, горизонтально. Коленчатый вал в таких моделях общий, установлен в центре, а поршни двигаются от него.

Одним из первых таких конструкций стала отечественная разработка, которая использовалась при строительстве дирижабля «Россия». Кстати, несмотря на передовую конструкцию ДВС, дирижабль в небо не взлетел. Также можно вспомнить французские агрегаты от Gorbon-Brille.

Шестицилиндровый двигатель VR [ править | править код ]

Другим направлением развития является VR-технология, которая зародилась в 1920-е годы, когда компания Lancia выпустила семейство V-образных моторов с очень маленьким углом развала цилиндров (всего 10—20°). «VR» представляет собой аббревиатуру двух немецких слов, обозначающих V-образный и R-рядный, т. е. «v-образно-рядный». [3]

Двигатель представляет собой симбиоз V-образного двигателя с минимально малым углом развала 15° и рядного двигателя, в котором шесть цилиндров расположены V-образно под углом 15°, в отличие от традиционных V-образных двигателей, имеющих угол 60° или 90°. Поршни в блоке размещаются в шахматном порядке.

Двигатель никак не наследует сбалансированность R6 [4] , но имеет лучшую компактность в сравнении с V6 и R6. Совокупность достоинств обоих типов двигателей привела к тому, что двигатель VR6 стал настолько компактным, что позволил накрыть оба ряда цилиндров одной общей головкой, в отличие от обычного V6. В результате двигатель VR6 получился значительно меньшим по длине, чем R6, и по ширине, чем обычный V6 [3] .

Рабочий объём варьируется как правило от 2,0 до 5,0 л. Использование конфигурации в двигателях объёмом меньше 2,0 л мало оправдано из-за относительно высокой стоимости изготовления (по сравнению с четырёхцилиндровыми двигателями) и большой (в сравнении с ними же) длины. Однако, подобные случаи имели место, например, мотоцикл Benelli 750 Sei имел двигатель I6 с рабочим объёмом всего 0,75 л.

В настоящее время технология возрождена концерном Volkswagen, который выпустил шестицилиндровые двигатели компоновки VR6. Ставился с 1991 года (1992 модельный) на автомобили Volkswagen Passat, Golf, Corrado, Sharan. Имеет объёмом 2,8 литра, мощностью 174 л/с и «ABV» объёмом 2,9 литра и мощностью 192 л/с.

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

Тип привода;
Тип ДВС, компоновка блока;
Поперечное либо продольное расположение агрегата под капотом;
Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

На рядных четверках нумерация начинается от маховика.
Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

А как сейчас?

Вопреки расхожему мнению, двигатели с 8 цилиндрами ставят не только на люксовые иномарки, но и на обычные тракторы, грузовики и строительную технику. Как и с двигателями послабее, наиболее сбалансированным видом является рядный тип мотора. Иными словами, когда все цилиндры расположены в ряд. Именно ими долгое время комплектовали самые дорогие автомобили. Особенно ценима такая конструкция была в Америке. Впрочем, рекордсменами здесь являются немцы, высоко ценящие баланс и надежность рядного движка.

Но даже им, со временем, пришлось перейти на V-образные двигатели. Причина проста и банальна – восьмицилиндровый «питон» попросту не вмещался в стандартном моторном отсеке современных авто.

Как определить порядок работы цилиндров

Разные версии однотипных ДВС могут работать по разным схемам. К примеру, ЗМЗ-402 мотор работает следующим образом – 1-2-4-3. А вот ЗМЗ-406 имеет другой порядок – 1-3-4-2.

Шестицилиндровые моторы с рядным расположением работают по такой схеме – 1-5-3-6-2-4.

Порядок работы восьмицилиндрового двигателя будет следующим – 1-5-4-8-6-3-7-2.

Тема обширная, поэтому обязательно поделись своим опытом или мнением в комментария ниже.

Источник

Пятицилиндровые

Это агрегаты с 5 цилиндрами, стоящими в ряд. Относительное смещение шатунных шеек коленвала — 72 градуса. Встречаются как двух- так и четырехтактные образцы, для первых (2 такта) стандартный порядок оптимальной работы блока цилиндров для данных двигателей – очередность активации 1–2–4–3–5. Ею обеспечивается равномерность возгорания топлива. Эти моторы широко применяются в судовой технике.

На легковых автомобилях инженерами сообщается иной порядок работе «горшков» 5 цилиндровых типичных двигателей – система 1–2–4–5–3.

Порядок работы 4-цилиндрового двигателя

Многие автовладельцы даже не задумываются о порядке работы цилиндров двигателя своей машины, ограничиваясь лишь знанием их количества. Для управления транспортным средством такая информация не нужна и большинство водителей не видят смысла в изучении технических деталей.

Понимание процесса оказывается полезным для выставления зажигания, замене ремня газораспределительного механизма и других видах работ при самостоятельной наладке или ремонте, когда нет возможности обратиться за помощью в СТО.

Сколько цилиндров бывает в двигателе

На всем протяжении истории машиностроения инженеры и конструкторы преследуют одну цель – получение максимальной отдачи от двигателя. Для ее достижения разрабатывались все более мощные моторы с различным количеством цилиндров – от 1 до 16, принимались и принимаются попытки размещения «лошадиных сил» в как можно меньшем объеме подкапотного пространства.

Двигатели с одним цилиндром устанавливаются в мини-тракторах, маломощных мопедах и мотоциклах. Для более мощной мототехники требуется уже 4-тактный 2-цилиндровый мотор.Современные трехцилиндровые ДВС преимущественно ставятся на малолитражных легковых автомобилях и для повышения мощности оснащаются турбиной.

4-цилиндровые двигатели уже более ста лет являются самыми востребованными в автомобильной промышленности. Ими оборудуются практически все современные легковые автомобили.

Двигатели пятицилиндровые не столь популярны. Ранее они широко использовались такими гигантами мирового автопрома, как Volkswagen,Volvo,Audi

Шести- и 8 цилиндровые двигатели также популярны. Несмотря на общемировую практику уменьшения числа цилиндров за счет турбирования, такие ДВС постепенно теряют свои позиции. Многие автоконцерны в последние годы отказываются от восьмицилиндровых в пользу 6 цилиндровых двигателей, особенно это заметно по рынку мощных легковых машин.

ДВС с 7 или 9 цилиндрами применяются в авиатехнике. В автопромышленности они не используются, за редким исключением – в тюнингованных моделях. 10- и 11-цилиндровые в автомобилестроении также большая редкость. Полюбоваться «десяткой» можно на спорткаре Audi R8.

Двигатель с 12 цилиндрами в автопромышленности использовался более широко. Но из-за ужесточения экологических норм их производство неумолимо сокращается.

Существуют также ДВС с 14, 16, 18, 20, 24, 28, 32 и 64 цилиндрами. Они представляют собой сочетание нескольких двигателей с меньшим количеством цилиндров и в производстве автомобилей практически не применяются.

Клапана, их назначение, работа 4-тактного двигателя

Клапан двигателя одновременно является и деталью, и последним звеном механизма газораспределения. Он представляет собой подпружиненный элемент, в состоянии покоя перекрывающим впускное либо выпускное отверстие. При проворачивании распредвала находящийся на нем кулачок давит на клапан и опускает его, открывая тем самым соответствующее отверстие

4-цилиндровый двигатель, самый распространенный

Как уже упоминалось выше, 4 цилиндровые двигатели являются наиболее распространенными в автомобильной промышленности. По количеству пар клапанов, приходящихся на один цилиндр, они разделяются на две группы.

8-клапанные двигатели устанавливаются в основном на моделях низкой ценовой группы. На каждый цилиндр в них приходится по одному впускному и выпускному клапану – в сумме получается 8 клапанов.

Особенность таких ДВС заключается в использовании одного распределительного вала, управляющего системами впрыска и удаления выхлопных газов. Для приведения его в действие используется цепной либо ременной механизм. Такая система легка в ремонте и текущем обслуживании, а из-за простоты конструкции существенно снижается стоимость автомобиля.

В более дорогих моделях машин на каждый цилиндр двигателя приходится по две пары клапанов впуска и выпуска – итого 16 клапанов. В таких системах задействованы два распределительных вала, для работы которых необходим сложный механизм газораспределения.

Использование двух впускных клапанов обеспечивает подачу большего количества топлива за один такт, из-за чего увеличивается мощность двигателя и его КПД. Также, благодаря наличию двух выпускных клапанов, сокращается расход горючего.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ — с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Важно: если цилиндры работают последовательно, они не должны быть расположены рядом. Именно с учетом этого условия производители моторов разработали определенные схемы порядка чередования тактов.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Порядок работы цилиндров и почему именно такой

Существует два типа 4 цилиндровых двигателей:

Схема коленвалов у них одинакова, но порядок работы цилиндров – разный. Это связано с различиями в конструкциях газораспределительного механизма, системы зажигания, а также зависит от углов между кривошипами коленвала.

В рядном 4 цилиндровом двигателе реализован порядок работы по схеме 1-3-4-2. Она используются в подавляющем большинстве автомобилей – и дизельных, и бензиновых, от Жигулей до Мерседеса. Здесь последовательно работают цилиндры, размещенные на противоположных шейках коленвала. Порядок работы цилиндров 4 цилиндрового оппозитного ДВС организован в другой последовательности: 1-3-2-4 либо 1-4-2-3.

Поршни при этом доходят до верхней мертвой точки и с одной, и с другой стороны одновременно. «Оппозитники» можно заметить практически на всех моделях Субару, за исключением некоторых малолитражек, продающихся на внутреннем рынке.

Взлет и падение двигателей VW Radical W8 и W12, объяснение

Porsche 917, полноприводная Audi Quattro, дизели TDI — Фердинанд Пиех приложил руку ко всему этому. Но каким бы блестящим инженером он ни был, даже у Пиеха были идеи, потенциал которых оказалось слишком сложно реализовать. Одной из этих идей был двигатель с W-образным блоком, который был запущен в массовое производство всего через несколько лет после концепции, но потерял популярность из-за недостатков эксцентричной конструкции.

W-блок родился в этом мире в 1997, на обратной стороне конверта, когда Пиех ехал на синкансэне по сельской местности Японии. Он представил два узкоугольных двигателя VR Volkswagen, соединенных коленчатым валом, в результате чего получился двигатель с большим количеством цилиндров, но крошечными внешними размерами. Поскольку это было немногим больше, чем составная пара V-образных двигателей, она стала известна как W-конфигурация, название, которое быстро популяризировалось множеством концепт-каров.

Оригинальный эскиз двигателя W Пиеха, Volkswagen

Начиная с 199 года7 августа VW забросал публику несколькими высокопроизводительными концептами с двигателем W, начиная от суперкара VW W12 Syncro и заканчивая седаном Bugatti EB 218 с двигателем W18. К тому времени, когда наступил 2001 год, и VW остановился на Veyron с двигателем W16, как тот, который он будет производить, его первые серийные автомобили с двигателем W появились на рынке. Volkswagen предлагал 4,0-литровый Passat W8 4Motion, а Audi — 6,0-литровый A8 W12, двигатель которого использовался для VW Phaeton, Bentley Continental GT и рекордного W12 Nardo.

Но первые признаки неприятностей появились в 2004 году, когда после нескольких лет неудовлетворительных продаж W8 Passat пошел прахом. Несмотря на то, что Passat W8 подвергался критике за скучную производительность по сравнению с конкурентами, у него был гораздо более существенный недостаток: его сложность делала его обслуживание кошмарно дорогим. Драйв Исполнительный редактор Джонатон Кляйн узнал об этом на горьком опыте во время короткого восьмимесячного владения одним из этих автомобилей.

«Когда я купил машину, она работала нормально, пока не сломалась через неделю. Я провел осмотр, но дилер, который мне ее продал, очистил кучу кодов двигателя, которые сказали бы мне, что я покупаю По словам моего механика в то время, надежного друга семьи, не только проводка была сращена чем-то, похожим на обезьяну без большого пальца, но и съела свечи зажигания, как будто они были Pringles, и, что еще хуже, восьмой цилиндр был донезо. И, из-за производственного процесса двигателя VW, цилиндр не мог быть заменен кем-либо, кроме завода. И мне сказали, сколько новый двигатель без труда будет стоить. 22 000 долларов. Они сделали хотя попробуй исправить».

«Между тем, как я доковылял его до магазина с работающими только семью цилиндрами, и когда я обменял его на совершенно новый Scion FR-S восемь месяцев спустя, я потратил около 8000-9000 долларов. Это в дополнение к 10000 долларов. за автомобиль изначально.Все сказанное, я до сих пор питаю слабость к этому гигантскому куску мусора.Пространство в машине, как она ехала, когда работала, как она выглядела и шум, который издает W8 в паре с солидным вторичным рынком Выхлоп, уф. Только не говори моей жене, она сглазит меня всякий раз, когда друг присылает мне текст объявления Craigslist для другой W8…»

Volkswagen W12 в разрезе, Volkswagen

Volkswagen продолжал производить W-блоки, но только для флагманов, достойных 12- и 16-цилиндровых двигателей. Touareg был одним из таких и получил двигатель в 2005 года вместе с Bentley Flying Spur. Но, как и Passat W8 раньше, оба VW W12 продавались плохо, а 12-цилиндровые Touareg и Phaeton были убиты в последующие годы в начале Twenteens. W-block продолжил миграцию вверх и за пределы портфолио Volkswagen. Audi отказалась от W12 A8 после 2017 года, оставив Bentley единственным оставшимся чемпионом W12. Veyron. Это похоже на то, что присущая этим двигателям сложность означала, что им не суждено было процветать за пределами экзотических автомобилей, для клиентов которых деньги почти не являются объектом. Но даже если это чуть не обанкротило нескольких автописателей, VW Первоклассная конфигурация двигателя была приятной для просмотра после тщательной встряхивания. В конце концов, в печально известной консервативной автомобильной промышленности редко рождаются новые идеи.

Есть совет? Отправьте нам сообщение: [email protected]

Пазлы с вырезом двигателя — Fine Art America

Результаты: 626

Головоломка в разрезе с паровой поршневой камерой

47 долларов

37 долларов

Пазл UC 250 SGS с видом в разрезе

47 долларов

37 долларов

1953 Porsche 356 Type 550 Carrera Race Engine Пазл в разрезе

45 долларов

36 долларов

Британский легкий спорткар Caterham Super 7. Автомобильный арт в разрезе Пазл

42 доллара

33 доллара

Автомобиль-амфибия Amphicar 770 Convertible Германия. Пазл автомобильного искусства в разрезе

41$

32$

3D модель двигатель Audi S8, Audi R8 V10 5.2 FSI Fuel Stratified Injection в разрезе арт Пазл

41$

32$

Audi 80 FTCC автомобильный арт в разрезе Пазл

$41

32 доллара

Audi R8 V10 автомобильный арт в разрезе Пазл

41$

32$

Cessna Citation CJ4, Cessna 525. Пазл военный самолет в разрезе

41$

32$

Audi R8 V10 Spyder в разрезе автомобильный арт Пазл

41$

32$

Головоломка с реактивным двигателем в разрезе

40 долларов

32 доллара

Пазл Boeing 747-8R7 F Cargolux с ливреей в разрезе

38 долларов

30 долларов

Американский роскошный 4-дверный внедорожник Cadillac Escalade с большим двигателем V8. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

Chevrolet Corvette ZR1 Coupe C4 с большим двигателем V8. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

Гран-при супер спорткар 1972 года Аваллоне Форд с двигателем V8. Пазл автомобильного искусства в разрезе

41$

32$

Немецкий спортивный двухдверный легендарный автомобиль BMW M3 3 Series E46 с двигателем S54B32 R6. Пазл автомобильного искусства в разрезе

41$

32$

Немецкий спортивный 4-дверный легендарный автомобиль BMW 5 Series E39 с двигателем S62B50 V8. Пазл автомобильного искусства в разрезе

41$

32$

41$

32$

Немецкий суперкар 2-дверное купе BMW Z3 M E36 с двигателем R6. Пазл автомобильного искусства в разрезе

41$

32$

Немецкий суперкар 2-дверный родстер BMW Z4 E85 с двигателем R6. Пазл автомобильного искусства в разрезе

41$

32$

Немецкий суперкар 2-дверное купе BMW Z4 M E86 с двигателем R6. Пазл автомобильного искусства в разрезе

41$

32$

Немецкий суперкар 2-дверное купе BMW Z4 M E86 с двигателем R6. Пазл автомобильного искусства в разрезе

41$

32$

Немецкий суперкар 2-дверный родстер BMW Z8 E52 с двигателем V8 S62B50. Пазл автомобильного искусства в разрезе

41$

32$

41$

32$

Британский роскошный 4-дверный седан Bristol 405 седан ручной сборки с двигателем R6. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

$42

$33

Британский легендарный винтажный автомобиль Гран-при BRM P15 с турбодвигателем V16. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

42 доллара

33 доллара

42 доллара

33 доллара

Британский легендарный гран-при 50-х годов BRM P25 с двигателем L4. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

Британский легендарный винтажный автомобиль Гран-при 60-х годов BRM P57 с двигателем V8. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

Британский винтажный гран-при V16 3 л двигатель BRM P75 х26. Пазл с изображением двигателя в разрезе

42 доллара

33 доллара

Британский легендарный гран-при автомобиля 70-х годов BRM P153 с двигателем V12. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

Британский легендарный гран-при автомобиля 70-х годов BRM P160 с 3,0-литровым двигателем V12. Автомобильная головоломка в разрезе

42 доллара

33 доллара

42 доллара

33 доллара

Британский легендарный гран-при автомобиля 70-х годов BRM P160e с 3,0-литровым двигателем V12. Автомобильная головоломка в разрезе

42 доллара

33 доллара

Британский легендарный гран-при автомобиля 70-х годов BRM P180 с 3,0-литровым двигателем V12. Автомобильная головоломка в разрезе

42 доллара

33 доллара

42 доллара

33 доллара

Британский легендарный винтажный автомобиль Гран-при 60-х годов BRM P261 с двигателем V8. Пазл автомобильного искусства в разрезе

42 доллара

33 доллара

42 доллара

33 доллара

42 доллара

33 доллара
