Изготовление токарного станка по дереву своими руками в домашних условиях

В домашней мастерской часто получается так, что кроме уже имеющегося инструмента не хватает самого малого – токарного станка. И не в том дело, что в поделке из дерева требуются детали идеально цилиндрических или шаровидных форм, просто иногда хочется сделать то, что давно задумано. Вот и возникает мысль, а что, если делать токарный станок по дереву своими руками, такой небольшой станочек, и места чтобы немного занимал, и чтоб работать было удобно.

Устройство токарного станка по дереву

Идеей собрать свой токарник по дереву рано или поздно начинает болеть практически каждый мастер. Кто-то приходит к этому самостоятельно, после долгих расчетов и раздумий, а кто-то вспоминает детство, и школьную мастерскую там ведь тоже были станки по дереву. Да и сложного, в том, чтобы собрать деревообрабатывающий станок по образу и подобию школьного нет. Ведь материал в виде отрезков труб в гараже найдется уж точно.

Первым делом стоит вспомнить все основные части конструкции того самого, школьного станка по дереву. Деталей здесь вроде и немного, но каждая из них выполняет определенную роль, без которой все превращается в груду металлолома.

Основой любого станка выступает станина. Это массивное основание, на котором крепится все остальное оборудование. Станина должна быть максимально прочной и жесткой, во время работы она должна выдерживать большие нагрузки не только в виде массивной заготовки, но и в виде вибрации и действия разнонаправленных сил при обработке деревянной заготовки.

С противоположной стороны устанавливается задняя бабка. Это жесткий упор, с конусом-центром, который находится точно по оси токарного вала. Центр может двигаться вдоль оси для закрепления заготовки. Чтобы зафиксировать положение центра, нужно предусмотреть механизм его фиксации.

Во время работы на токарнике используются ручные резцы. Для того чтобы не держать их на весу между передней и задней бабкой устанавливается подручник – упор под резцы.

Для вращения рабочего вала устанавливается привод, это может быть электродвигатель с прямой или ременной передачей, а может быть и привод от мускульной силы. Кстати, первые токарные станки по дереву были именно с ручным приводом – по типу лучковой пилы, это потом, они были вытеснены ножным приводом.

Выбор способа передачи

В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.

Прямая передача

Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

Ременная передача

Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.

Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.

Выбор электродвигателя

Электродвигатель подбирается в зависимости от мощности и размеров обрабатываемой заготовки. Для работы с заготовками длиной больше 50 см и диаметром больше 10 рекомендуется выбирать двигатель мощностью 300-400 ватт. Для небольших переносных станков по дереву рекомендуется мощность 80-180 ватт. Для мини версий, на которых работают моделисты, подойдут и двигатели мощностью 40-60 ватт.

Важными параметрами также выступают количество оборотов и тип напряжения для работы мотора. В домашней мастерской лучше иметь асинхронный двигатель, работающий от бытовой сети 220 вольт, а вот для больших токарных станков для серьезных задач лучше сделать выбор в пользу мощных трехфазных двигателей с подключением к промышленной сети. Для прямой передачи обычно используется двигатели с большим числом оборотов. А для ременной передачи лучше поставить мотор со стандартными 1420 оборотами в минуту.

Материалы и комплектующие

Для конструирования станков обычно используется металл, но как показывает практика собрать небольшой токарный станок можно и из подручных средств, например, отрезков фанеры, деревянных брусков и металлических пластин.

Самым простым и удачным материалом для работы выступает фанера, это крепкий и легкий материал, способный выдерживать большие перегрузки. Недаром фанеру используют для постройки фюзеляжей самолетов, и если она выдерживает перегрузки там, то и в качестве основного материала для токарного станка выдержит.

Соединения можно выполнить при помощи мебельных болтов, конфирмата, саморезов. Усиление конструкции можно сделать при помощи мебельных стальных пластин.

Принцип изготовления

Сделать токарный станок по дереву рекомендуется с использованием уже готовых узлов и деталей, сведя к минимуму изготовление деталей своими руками.

На начальном этапе рекомендуется сделать чертеж с указанием всех размеров. Если есть возможность, то рекомендуется сделать модель из картона, она покажет все тонкие места проекта. Это дешевле, чем исправлять ошибки во время сборки из дорого материала.

Вторым этапом выступает раскрой материала. При работе с фанерой понадобятся электролобзик или дисковая пила. Сначала выпиливается, склеивается и стягивается болтами станина станка. Вторым этапом выступает конструирование привода и передней бабки. Дальше работа над задней бабкой и подручником.

На завершающем этапе изготавливаются дополнительные устройства – копир, фрезерное устройство, шлифовальный стол. Как показывает практика из фанеры толщиной 18-24 мм сделать миниатюрный токарный станок для моделирования можно за 3-4 дня.

Установка передней и задней бабки

Передняя бабка токарного станка может быть изготовлена в разных конструкторских решениях. Для ее изготовления можно использовать как готовые узлы с подшипниками и осью, так и самодельные.

В первом случае под токарный вал можно приспособить ступицу с осью от переднего колеса велосипеда, во втором просто купить два закрытых подшипника с внутренним диаметром 10 мм, болт толщиной 10 мм, и несколько шайб и гаек.

Опоры узла передней бабки выпиливаются из фанеры. В них сверлятся отверстия под подшипники. А дальше, в отверстиях закрепляются подшипники с токарным валом, и фиксируются зажимными болтами. После этого, передняя бабка токарного станка прочно крепится на станину.

Узел задней бабки изготавливается по шаблону опор передней. Правильно изготовленная задняя бабка токарного станка своими руками будет тогда, когда совпадут центр токарного патрона и конусного центра. Легче всего это сделать, зажав в патроне обычный карандаш и приблизив к нему заднюю бабку, отметить точку центра. После этого можно сверлить отверстие и вставлять болт с гайкой и контргайкой и заточенным под конус центром.

Подручник

Подручник для токарного станка по дереву нужен как упор, на который при работе будет ложиться резец. Оптимально сделать подручник регулируемым по высоте и таким, чтобы мог передвигаться и фиксироваться в любом месте станины между бабками. Материал может быть разный – металл или даже фанера, главное, чтобы его кромка, на которую будет опираться резец, была жесткой, поэтому ее рекомендуется усилить металлической пластиной. Устройство подручника токарного станка по дереву рекомендуется сделать регулируемым — это позволит расширить количество операций на станке и обрабатывать детали не только вдоль, но и попрек оси станка.

Какие еще типы станков можно сделать

Даже самые простые самодельные токарные станки по дереву можно превратить в многофункциональные устройства, оснастив их дополнительным оборудованием. Кроме того, используя готовые узлы и детали от другого оборудования, можно собрать прекрасную модель для домашнего творчества.

С копиром

Это устройство позволит поставить на поток изготовление однотипных деталей. С копиром проще всего выточить набор шахмат, ручки для столовых приборов и других предметов. Суть этого устройства заключается в фиксации на подручнике шаблона с профилем будущей заготовки из фанеры или готовой детали из дерева. Для работы в таком случае потребуется и модернизировать ручной резец, установив на него ограничитель. При обработке дерева резец обрабатывает деталь, и достигнув нужного диаметра, упирается в кромку шаблона, а дальше двигаясь по рельефу создает нужный профиль на самой детали.

Мини токарный станок по дереву нужен прежде всего для получения начальных навыков обработки древесины. Настольный станок пригодится и для создания поделок, таких как шашки или шахматы и для профессионального использования – для моделистов, создающих архитектурные модели или выставочные диорамы. Такая модель обычно имеет небольшие размеры, ведь большинство деталей редко бывают длиннее 10 сантиметров.

Из электродрели

Из мотора стиральной машины

Самодельный токарный станок по дереву на основе мотора от советской стиральной машины отличное решение для станков среднего размера.

Выносливый двигатель 150-250 ватт с готовой резьбой под зажим, отлично справится с обработкой заготовки длиной до 1 метра и диаметром 10-15 сантиметров.

Основа узла передней бабки – пластина 4 мм и уголки.

Передняя бабка в сборе на рамной станине из профильной трубы.

Держатель в сборе на валу мотора.

Пластина с болтом – основа узла задней бабки.

Центрирование задней бабки.

Задняя бабка в сборе с конусом вращения и валом.

Устройство подручник токарного станка.

Все детали в сборе после покраски.

Как видно процесс сборки небольшого токарного станка для домашних работ при наличии необходимых деталей не отнимает много времени. Для успешной работы здесь большую роль играет опыт работы со сварочным аппаратом. Но главное в этом деле творческий подход, помогающий в процессе сборки применять нестандартные решения, ведь без фантазии даже в этом деле никак не обойтись.

Источник

Как своими руками сделать токарный станок по дереву

Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.

Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь. Для их изготовления недостаточно топора или стамески, необходим токарный станок.

Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.

Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

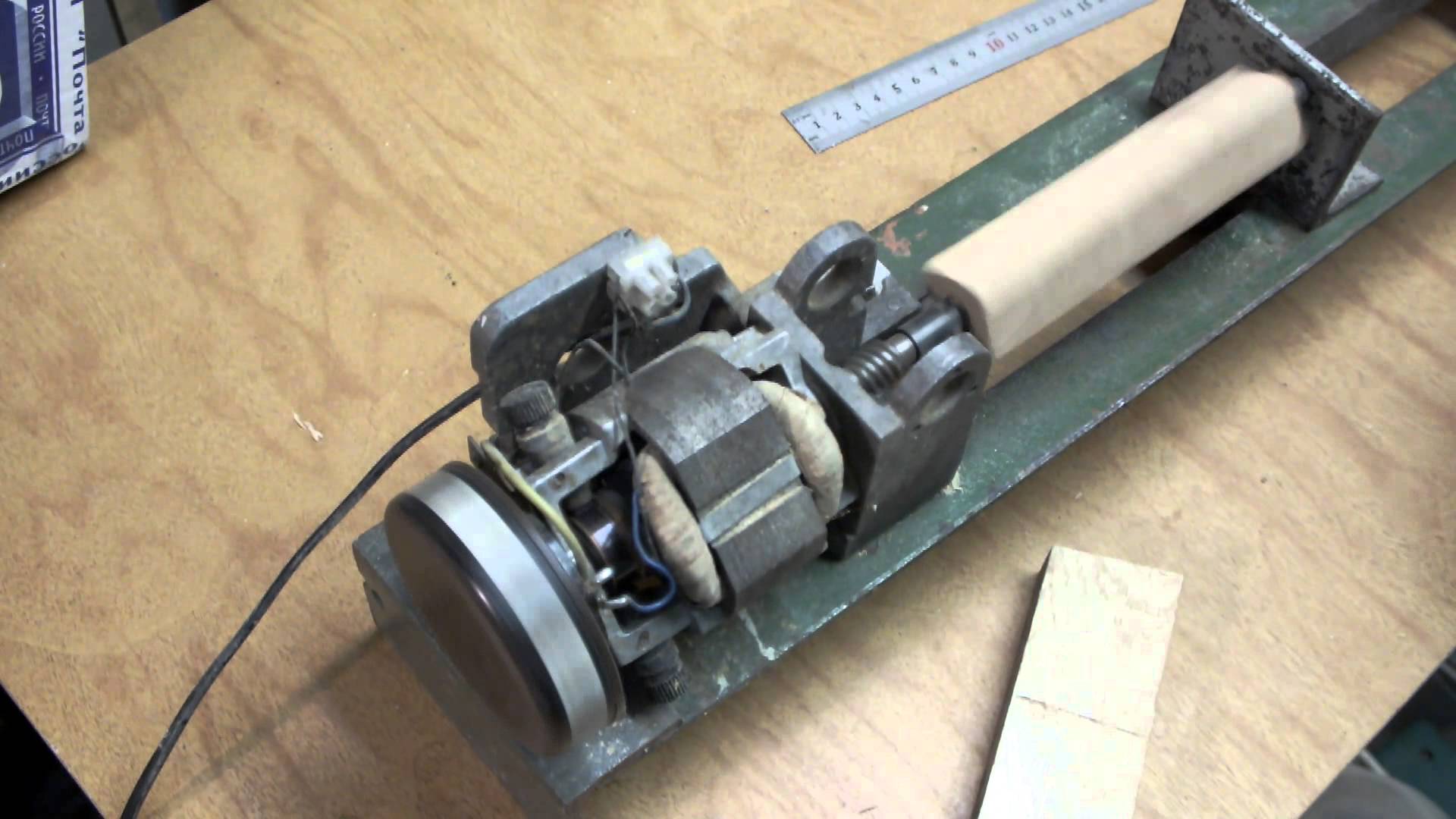

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

Источник

Видео

Какой двигатель использовать в самодельном токарном станке

Токарный по дереву с эл.двигателем стиральной машины. Плюсы и минусы.

Мотор для настольного токарного станка 1д601

Подарок — электро двигатель — для моего токарного станка.

Токарный станок по дереву

Токарный по дереву своими руками с двигателем от старой стиральной машины

Частоник для токарного по дереву

ДВИЖОК ОТ СТИРАЛКИ НА ТОКАРНЫЙ СТАНОК

Выбор токарного станка по дереву

Токарный по дереву с коллекторным двигателем

Недорого двигатель для токарного станка ТЕХНОРЕАЛ 180

8 960 ₽

Бренд

ТЕХНОРЕАЛ

Артикул

МА510000256

Код товара

Вес

1.8 кг

Описание
Характеристики
Отзывы и комментарии (0)

Электродвигатель бесколлекторный 600Вт для станка ТЕХНОРЕАЛ 180x300V и ТЕХНОРЕАЛ 210х400V.

Бесколлекторный электродвигатель для настольного токарного станка ТЕХНОРЕАЛ 180x300V. Модель подходит и для установки на станки ТЕХНОРЕАЛ 210x400V.

Параметры двигателя:

Мощность — 600Вт,

Общая длина с валом — 155мм,

Сечение корпуса — 80х80мм,

Диаметр вала — 10мм (шпонка 4х4мм),

Вылет вала — 37мм,

Размеры упаковки — 20х15х15см,

Вес брутто — 2кг.

Происхождение

Страна

Китай

Бренд

ТЕХНОРЕАЛ

Размеры

Вес нетто

1.8 кг

Вес брутто

— кг

Объем

— л

Длина

20 см

Ширина

15 см

Высота

15 см

Рекомендуемые товары

опора винта поперечной подачи ТЕХНОРЕАЛ 180 и 210 с маховиком

2 460 ₽

Опора винта поперечной подачи ТЕХНОРЕАЛ 180 и 210 с маховиком

задняя бабка быстрозажимная для ТЕХНОРЕАЛ 180 (D 180)

14 470 ₽

Задняя бабка быстрозажимная для ТЕХНОРЕАЛ 180 (D 180)

Бабка предназначена для заднего упора заготовки, а также для применения на токарном станке дополнительных возможностей: сверления, нарезания ре. ..

двигатель 400Вт для TL 140

4 860 ₽

Двигатель 400Вт для станка TL 140x250V

Коллекторный электродвигатель для настольного токарного станка TL140x250V. Может быть установлен на модель D 140×250 Vario и другие аналогичные станки.

Пар…

двигатель бесколлекторный для ТЕХНОРЕАЛ 180 (210)

8 960 ₽

Электродвигатель бесколлекторный 600Вт для станка ТЕХНОРЕАЛ 180x300V и ТЕХНОРЕАЛ 210х400V.

Бесколлекторный электродвигатель для настольного токарного станка ТЕХНОРЕАЛ 180x300V. Модель подходит и дл…

двигатель бесколлекторный W92-1000 К1, 1000Вт

20 150 ₽

Двигатель бесколлекторный W92-1000 К1, 1000Вт.

Подходит для различных современных токарных, фрезерных и гравировально-фрезерных станков. Обладает обратной связью (серводвигатель). Двигатель не имее…

Токарный станок по дереву

Категория: Разное

С помощью такого станка можно выточить балясины для крыльца и лестницы на мансарду, сделать точеные детали к наличникам, затейливые элементы внешней и внутренней отделки дома, детали мебели и многое другое.

Основу токарного станка по дереву составляет однофазный электродвигатель мощностью около 1 кВт или трехфазный электродвигатель мощностью около 1,5 кВт, включенный по конденсаторной схеме. Лучше выбрать электродвигатель с пониженным числом оборотов в минуту, не более 1500 (желательно около 600—800).

О конденсаторных схемах включения трехфазных двигателей в однофазную сеть необходимо рассказать подробнее.

Имеется большой выбор трехфазных электродвигателей, однако не все они пригодны для включения в однофазную сеть по конденсаторной схеме. Так, например, хороши для этих целей двигатели серий АО, А02, Д, АОЛ, АПН, УАД и некоторые другие. Имеются электродвигатели с номинальным напряжением 127/220 В (номинальное напряжение электродвигателя указано на паспорте-этикетке на его корпусе). Такие электродвигатели подключают к сети 220 В через конденсаторы только по схеме «звезда» (д).

Электродвигатели с номинальным напряжением 220/380 В — по схеме «треугольник» (Д).

Для получения максимально возможной мощности на валу электродвигатели подключают к однофазной сети 220 В по схеме, показанной на рис. 117,а. Переключатель SA2 позволяет осуществить реверс ротора двигателя.

Для электродвигателя с номинальным напряжением 220/380 В, выполненного по схеме «треугольник», емкость рабочего конденсатора определяют по формуле:
Ср(д) = 4800-(мкФ).

Пусковые конденсаторы (С ) в обеих схемах выбирают емкостью в 1,5—2,0 раза больше, чем рабочие. Конденсаторы для перечисленных схем должны быть с бумажной изоляцией (марок МБГО, МБГП и т. п.) и рассчитаны на рабочее напряжение не менее 350 В.

Если электродвигатель с номинальным напряжением 127/220 В, выполненный по схеме «звезда», имеет выведенные на клеммную колодку концы (где можно производить переключение обмоток), то применяют схему (рис. 1,6), дающую наибольшую достижимую мощность на валу.

Рис. 1

Пуск электродвигателя осуществляют следующим образом. Нажимают кнопку «Пуск» и включают выключатель «Сеть». Как только электродвигатель наберет обороты, отпускают кнопку «Пуск». Если при выбранном рабочем конденсаторе двигатель при работе сильно нагревается, подбирают оптимальный вариант, уменьшая или увеличивая емкость рабочего конденсатора.

На ось двигателя станка устанавливают планшайбу (рис. 2,а). Она имеет центральный конус и четыре переставных. На них насаживается заготовка и надежно фиксируется. Для мелких деталей используют планшайбу меньших размеров.

Второй конец заготовки закрепляют в центре (рис. 2,6). Он представляет собой уголковый держатель, сваренный из стали толщиной 4—5 мм. К держателю приварена обойма, в которую вставлен с натягом шарикоподшипник. В центральное отверстие шарикоподшипника запрессована стальная точеная втулка с резьбой под центр. Центр представляет собой стальной заостренный стержень толщиной не менее 16 мм со сплошной резьбой по всей длине и двумя лысками на конце (для заворачивания центра). С помощью трех гаек центр крепится во втулке.

Рис. 2

Ограничительная шайба плотно насаживается на заостренный конец. При установке станка на верстаке необходимо следить, чтобы центральный конус планшайбы и конус центра находились на одной линии, т. е. были бы соосны. При любом перемещении центра эта соосность должна строго соблюдаться.

На верстаке во время работы станка устанавливают подручники (рис. 2,8). Их обычно делают трех размеров: длинный, средний и малый. Последний делают так, чтобы он мог крепиться к верстаку под разными углами. На подручник опирается при работе резец.

Резцы можно сделать из плоских напильников (рис. 2,г). Черновой (обдирный) резец имеет полукруглую форму. Угол заточки его для твердых пород дерева около 25°, для мягких — около 35е. Чистовые резцы в плане косые (с углом 70—80°), угол заточки их 20—30°. Иногда чистовые резцы делают с односторонней заточкой. Общая длина резца (с ручкой) около 500 мм.

Станок обязательно оборудуют двумя деревянными брусами сечением 80X80 мм, так называемыми отбойниками (рис. 2, б). Они предназначаются для отбрасывания заготовки в сторону, если она сорвется со станка.

До начала работы на станке подбирают заготовку (желательно без сучков, сухую). Для наружных деталей обычно используют осину, она хорошо выдерживает внешние воздействия. Для внутренних деталей лучше брать липу — она легко обрабатывается. Для ответственных силовых деталей подходят бук или дуб. Хвойные породы плохо обрабатываются на токарном станке.

Рассмотрим, например, изготовление балясин. Сначала выстругивают четырехугольный брус. На торцах рисуют окружность и топором обстругивают начерно цилиндрическую заготовку.

Заготовку приставляют к планшайбе станка так, чтобы конус встал точно в центр размеченной окружности. Слегка ударяют молотком по другому концу заготовки, чтобы обозначились углубления от всех пяти конусов планшайбы. По этой разметке сверлят пять отверстий сверлом диаметром вдвое меньше, чем диаметр каждого конуса у основания. Глубина отверстий — три диаметра сверла. На другом торце также высверливают по разметке отверстие для центра.

Вставляют заготовку в станок. Для этого ударом молотка насаживают ее на конус планшайбы до упора и подводят под отверстие центр. Ставят стопорную шайбу и заворачивают центр так, чтобы стопорная шайба слегка вдавилась в торец заготовки. Завинчивают левую гайку до упора во втулку (рис. 2,6). С другой стороны держателя также навинчивают первую гайку до упора во втулку и второй гайкой контрят ее.

Устанавливают длинный подручник и отбойники. Включают двигатель. Обдирным резцом начинают сни- . мать стружку не толще 1—2 мм (в зависимости от твердости дерева). Резец держат крепко двумя руками и следят, чтобы он все время опирался на подручник (рис. 2,в). Для того чтобы лезвие резца стачивалось равномерно, его подводят к заготовке под разными углами.

Заготовку обрабатывают начерно до тех пор, пока диаметр ее не станет на 1,5—2,0 мм больше намеченного. Затем работу ведут уже чистовым резцом. Резец подводят к заготовке так, как это показано на рис. 2 ,д, причем лезвие его наклонено по отношению к образующей цилиндра.

Получив нужный диаметр, приступают к разметке балясины по длине с помощью подготовленного шаблона. Ее ведут острым концом чистового резца (рис. 2,е). Таким же образом протачивают все узкие переходы (рис. 2,ж). Остальную обработку (закругления, конусные части и т. д.) выполняют чистовым резцом, как обычно (рис. 2, д). Контроль осуществляют шаблонами, прикладывая их к детали и добиваясь, чтобы очертания детали точно совпадали с обводами шаблона.

Готовую деталь, не снимая ее со станка, шлифуют абразивными шкурками (шкурку складывают в узкую полоску и, удерживая за края, подводят к детали). Окончательно деталь полируют древесной стружкой: зажимая горсть стружки в руке, прижимают ее к поверхности вращающейся детали.

Разное — Токарный станок по дереву

Знаете о том, каковы распространенные типы токарных станков?

Знания

Наиболее распространенным станком является токарный станок, который можно разделить на разные типы в зависимости от различных условий обработки для процесса токарной обработки.

Опубликовано: 24 марта 2020 г.

• Что такое токарный станок?
• Сколько типов токарных станков?

Что такое токарный станок?

Токарный станок используется для удаления лишнего материала с заготовки, чтобы заготовка соответствовала желаемому стилю и размеру. В зависимости от характеристик, следующие типы можно разделить на несколько типов: центральные токарные станки или токарные станки с двигателем, скоростные токарные станки, токарные станки или револьверные станки, токарные станки, настольные токарные станки, автоматические токарные станки, специальные токарные станки и токарные станки с ЧПУ.

Сколько типов токарных станков?

Типы токарных станков и их применение

1. Токарно-винторезный станок (центральный токарный станок) или токарно-винторезный станок:
   Это тип токарного станка, который в настоящее время широко используется и может выполнять такие операции, как точение, обработка торца, обработка канавок, накатка и резьба. Механизм подачи моторного токарного станка может управлять режущим инструментом как в продольном, так и в поперечном направлениях. Центральный токарный станок можно разделить на ременный привод, моторный привод и редуктор в зависимости от источника привода.
2. Скоростной токарный станок:
   Высокоскоростной токарный станок также можно назвать токарным станком по дереву, который может работать на высокой скорости и управляется вручную. Диапазон скоростей для высокоскоростных токарных станков составляет примерно от 1200 до 3600 об/мин. Этот токарный станок используется для вращения, центрирования, полировки и механической обработки древесины.
3. Токарно-револьверный станок с револьверной головкой:
   Токарно-револьверный станок с револьверной головкой — это усовершенствование токарных станков с двигателями, которое можно использовать для крупносерийного производства и крупных работ. Головка станка представляет собой шестигранную головку, которую можно вращать для изменения операции без ручного изменения, включая токарную обработку, торцевую обработку, растачивание и развертывание.
4. Токарный станок в инструментальной мастерской:
   Токарный станок в инструментальной мастерской похож на токарный станок с двигателем, но его детали изготавливаются с большой точностью и по порядку, поэтому этот станок используется для высокоточной шлифовальной обработки.
5. Настольный токарный станок:
   Небольшой размер настольного станка может использоваться для более мелкой и более точной работы с деталями, аналогичными токарным станкам с двигателями и высокоскоростным токарным станкам.
6. Токарный автомат:
   Токарный автомат может выполнять работу автоматически и может использоваться для массового производства. Автоматическая машина будет автоматически меняться без необходимости менять инструмент вручную. Преимущество заключается в том, что оператор может управлять несколькими машинами одновременно. Автоматический токарный станок является высокоскоростным и тяжелым станком.
7. Специальный токарный станок:
   Специальные токарные станки используются для выполнения специальных операций, которые невозможны на остальных токарных станках. Специальные токарные станки включают вертикальные токарные станки, колесные токарные станки, токарные станки Т-образного типа, многоосевые токарные станки, производственные токарные станки, дуплексные или копирующие токарные станки и т. Д., Которые известны своим тяжелым производством одних и тех же деталей.
8. Токарный станок с ЧПУ:
   Токарный станок с ЧПУ используется для управления работой станка с помощью компьютерной программы. После поэтапного ввода программы массовое производство может выполняться с высокой точностью и скоростью, а после установки кода операции его можно производить без повторного ввода в следующий раз. Токарные станки с ЧПУ являются самыми передовыми типами токарных станков, доступных сегодня, и допуски деталей, которые они производят, чрезвычайно точны.

Существует множество различных классификаций токарных станков, вы можете выбрать подходящую классификацию токарных станков в соответствии с вашими требованиями к обработке и требованиями к точности.

Опубликовано 24 марта 2020 г.

Источник:learnmechanical

Дальнейшее чтение

• В чем разница между токарным, фрезерным, сверлильным, шлифовальным, сверлильным, строгальным станком, перфоратором?

• Обзор интеллектуального производства в Сингапуре и тенденции развития станкостроения

• Процедура настройки процесса токарной обработки и сопутствующие вопросы, требующие внимания

• Что такое торцевая операция в механической обработке?

• Что такое пятиосевой контроллер?

• Что такое процесс фрезерования?

• Что такое пятиосевой станок?

• Что такое процесс производства токарного станка? Понимание методов обработки и компонентов токарных станков

• Каковы типы материалов для режущих инструментов и их применение?

• Бизнес-возможности для электромобилей, создание автомобильных компонентов нового поколения и новая промышленная планировка

• Каковы основы станков, которые вы должны знать?

• Импульс рынка станков Германии и промышленное применение

Актуальная тема

Вас также может заинтересовать .

..

Заголовок

Знания

Синхротронное излучение: сверхмощная супербатарея

В связи с быстрым развитием науки и техники, неизбежным истощением запасов ископаемого топлива и все более серьезным загрязнением окружающей среды, вызванным повышением уровня жизни, все страны придают большое значение развитию возобновляемой и устойчивой чистой энергии солнца и ветра. . Однако для этих прерывистых возобновляемых источников чистой энергии очень важны хорошие системы и устройства для хранения энергии. Основанное на массовом производстве, защите окружающей среды и экологически чистых концепциях, новое поколение накопителей энергии должно соответствовать требованиям низкозатратного производственного процесса, экологически чистых и перерабатываемых материалов, безопасной эксплуатации устройства и длительного срока службы.

Заголовок

Знания

Что такое силовой преобразователь?

Напряжение переменного тока понижается до надлежащего напряжения переменного тока с помощью трансформатора.

Заголовок

Знания

Почему нам нужно разрушать хранилища данных?

Хранилища данных — это наборы информации, изолированные от организации, которые не всегда доступны на всех уровнях компании. Решение проблемы хранилища данных является дорогостоящим и трудоемким для предприятий, но решение относительно простое. Как только вы избавитесь от хранилищ данных, вы сможете получить доступ к нужной информации в нужное время, что поможет вам принимать обоснованные бизнес-решения. Устранение разрозненных хранилищ данных также снижает затраты на хранение информации и ее дублирование.

Заголовок

Знания

Каковы определение и приложения обработки естественного языка (NLP)?

Обработка естественного языка — это технология, которая позволяет машинам распознавать, понимать и использовать наш язык с помощью сложных математических моделей и алгоритмов. По мере того, как технология NLP становится все более зрелой, машина может работать 24 часа в сутки, а уровень ошибок чрезвычайно низок, что будет способствовать более широкому применению NLP и созданию большей ценности для рынка.

Заголовок

Знания

Что такое обнаружение объектов?

Обнаружение объектов долгое время было приложением компьютерного зрения и машинного обучения для обнаружения определенных классов семантических объектов в цифровых изображениях и видео.

Заголовок

Знания

Объединение OpenCV с компьютерным зрением

OpenCV можно использовать для разработки программ обработки изображений в реальном времени, компьютерного зрения и распознавания образов. Технология компьютерного зрения становится все более и более широко используемой, и существует множество программных инструментов и библиотек, которые можно использовать для создания приложений компьютерного зрения, включая OpenCV.

Заголовок

Знания

Технические методы и приложения цифровой обработки изображений

Цифровая обработка изображений — это метод и технология удаления шума, улучшения, восстановления, сегментации и извлечения признаков с помощью компьютера.

Заголовок

Знания

Что такое сварка? Три распространенных типа сварки

Технология сварки фактически представляет собой соединение двух металлов. Его история насчитывает тысячи лет, но это технология с долгой историей, и с момента ее разработки технология сварки продолжала совершенствоваться и обновляться.

Заголовок

Знания

Каковы области применения лазерной гравировки? 12 основных приложений и способов использования

Технология резки включает множество различных методов обработки, и лазерная резка может выполнять более сложные и точные требования к резке, что также является распространенным методом обработки в промышленном производстве.

Заголовок

Знания

Знаете ли вы о клапанах?

Клапан является важным регулирующим устройством в системе транспортировки жидкости, которое в основном может управлять включением-выключением, потоком и направлением потока жидкости. Существует много типов и спецификаций клапанов, и клапаны, используемые для различных рабочих требований, также различаются. Принципы работы, преимущества и недостатки 5 распространенных типов клапанов описаны ниже.

Заголовок

Знания

Что такое облачный сервис? Полное введение в три типа приложений общедоступного облака, частного облака и гибридного облака

Слово «облако» было в центре внимания развития сетевых технологий в последние годы. Благодаря операционной среде, предоставляемой удаленным сервером, пользователи могут получать доступ к данным в любое время и в любом месте. Создание операционной системы предприятия с помощью облачных сервисов стало основной тенденцией, но действительно ли облачные сервисы безопасны? В этой статье будут полностью представлены модули и режимы облачных служб, а посредством обмена примерами будут показаны многочисленные преимущества облачных служб для предприятий.

Заголовок

Знания

Что такое биотопливо?

Интерес к биотопливу растет из-за его преимуществ для окружающей среды и потенциального потенциала сокращения выбросов парниковых газов.

ПромышленностьЧеловекПаукЧеловекПаукЧеловекПаукЧеловекПаукЧеловекПаукЧеловекПаукРосомахаКапитан АмерикаЛюди ИксКрокодил

TopicSpider ManWolverineCaptain AmericaX-MenCrocodile

AreaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral African RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandsCosta RicaCote DIvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuyanaHaitiHawaiiHondurasHong KongHungaryIcelandIndonesiaIndiaIranIraqIrela ndIsle of ManIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalaysiaMalawiMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNambiaNauruNepalNetherland AntillesNetherlands (Holland, Europe)NevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRepublic of MontenegroRepublic of SerbiaReunionRomaniaRussiaRwandaSt BarthelemySt EustatiusSt HelenaSt Kitts-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyri aТаитиТайваньТаджикистанТанзанияТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТеркс и КайкосТувалуУгандаВеликобританияУкраинаОбъединенные Арабские ЭмиратыСоединенные Штаты АмерикиУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские острова (Британия)Виргинские острова (США)ZimbaWemen Is9Wallis & FutanaY

Приостановить

тристик арку

Лорем ипсум

Долор сит амет

Мори лакус авг

скалярный

Сед Ронкус

максимус

Идентификатор Nunc

ниси коммодо

Проин ут гной

Прозрачный

Применить

Токарный станок – Производственные процессы 4-5

Модуль 1: Токарный станок с двигателями

После прохождения этого модуля вы сможете:

• Определите наиболее важные части станка и их функции.

• Знать правила техники безопасности при работе с токарным станком. • Описать настройку режущего инструмента для обработки.

• Опишите крепление заготовки на токарном станке.

• Объясните, как установить режущий инструмент.

• Опишите расположение инструмента.

• Опишите, как центрировать заготовку и центр задней бабки.

Токарный станок — очень универсальная машина, и важно уметь ею управлять. Эта машина вращает цилиндрический объект относительно инструмента, которым управляет человек. Токарный станок является предшественником всех станков. Заготовка удерживается и вращается вокруг своей оси, в то время как режущий инструмент продвигается по линии желаемого разреза. Токарный станок является одним из самых универсальных станков, используемых в промышленности. С подходящими насадками станок можно использовать для точения, сужения, фасонного точения, нарезания резьбы, торцевания, притупления, сверления, прядения, шлифования, полирования. Операции резания выполняются режущим инструментом, подаваемым либо параллельно, либо под прямым углом к ​​оси заготовки. Режущий инструмент также может подаваться под углом относительно оси заготовки для обработки конуса и углов. На токарном станке задняя бабка не вращается. Вместо этого вращается шпиндель, удерживающий заготовку. Цанги, центры, трехкулачковые патроны и другие зажимные приспособления могут удерживаться в шпинделе. Задняя бабка может содержать инструменты для сверления, нарезания резьбы, развертывания или нарезания конусов. Кроме того, он может поддерживать конец заготовки с помощью центра и может регулироваться для адаптации к различной длине заготовки.

Рисунок 1. Детали токарного станка

1. Включение/выключение питания

2. Шпиндель вперед/назад (перевернуть ручку вверх или вниз)

3. Маховик каретки 4. Маховик поперечной подачи

5. Маховик комбикорма

6. Включение каретки/поперечной подачи

7. Нарезная полугайка

8. Диск для нарезания резьбы

9. Скорость шпинделя

10. Тормоз

11. Верхний/нижний диапазон шпинделя

12. Обратная нить/подача (втягивание/вытягивание)

13. Диапазоны подачи (A, B, C)

14. Диапазоны подачи (R, S, T)

15. Диапазоны подачи (V, W, X, Y, Z) – V и Z являются настройками для нарезания резьбы

16. Коробка передач

17. Коробка передач Низкая/Высокая

18. Задняя бабка

19. Инструментальная стойка

20. Резцедержатель

21. Трехкулачковый патрон

22. УЦИ (цифровое считывание) Переключатель заправки/подачи (см. пункт 15)

Как всегда, мы должны знать требования безопасности и стараться соблюдать правила безопасности, чтобы исключить серьезные травмы для себя или других.

Носить очки, короткие рукава, без галстука, без колец, без попыток остановить работу руками. Прежде чем пытаться проверить работу, остановите машину. Не знаете, как это работает? – «Не запускай». Не используйте тряпки во время работы машины.

1. Выньте ключ из патрона сразу после использования. Не включайте токарный станок, если патрон все еще находится в ключе патрона.

2. Проверните патрон или планшайбу рукой, если нет проблем с заеданием или зазором.

3. Важно, чтобы патрон или планшайба были надежно закреплены на шпинделе токарного станка.

4. Переместите насадку инструмента на безопасное расстояние от патрона, цанги или планшайбы при вставке или извлечении детали.

5. Поместите держатель резцедержателя слева от составного суппорта. Это гарантирует, что составной суппорт не будет наезжать на шпиндель или насадки патрона.

6. При установке и снятии патронов, планшайб и центров всегда следите за тем, чтобы все сопрягаемые поверхности были чистыми и не имели заусенцев.

7. Убедитесь, что насадка остро заточена и имеет правильные углы зазора.

8. Как можно короче зажмите насадку в держателе, чтобы предотвратить ее вибрацию или поломку.

9. Равномерно наносите и поддерживайте смазочно-охлаждающие жидкости. Это предотвратит морфинг.

10. Не вращайте шпиндель с резьбой в обратном направлении.

11. Никогда не запускайте машину со скоростью, превышающей рекомендованную для конкретного материала.

12. Если патрон или планшайба застряли на носовой части шпинделя, обратитесь к инструктору, чтобы удалить их.

13. Если при вращении на токарном станке выполняется какая-либо опиловка, напильник следует держать левой рукой во избежание соскальзывания в патрон.

14. Всегда останавливайте машину перед измерением.

15. Остановите машину при удалении длинной волокнистой стружки. Удалите их плоскогубцами.

16. Убедитесь, что задняя бабка зафиксирована на месте и правильно отрегулированы, если деталь поворачивается между центрами.

17. При точении между центрами избегайте полного прорезания детали.

18. Не пользуйтесь тряпками во время работы машины.

19. Снимите инструменты с резцедержателя и задней бабки перед очисткой.

20. Не используйте сжатый воздух для очистки станка.

21. Будьте осторожны при очистке токарного станка. Режущие инструменты острые, стружка острая, а заготовка может быть острой.

22. Прежде чем покинуть рабочее место, убедитесь, что машина выключена и очищена. Всегда вынимайте разводной ключ после использования, избегайте возни, держите пол в чистоте. Будьте осторожны при очистке станка, режущие инструменты острые, стружка острая, а заготовка может быть острой.

Вот некоторые вопросы, которые важны при работе на токарном станке:

• Почему важна правильная скорость резки?

При слишком высоком значении инструмент быстро выходит из строя, теряется время на замену или восстановление инструмента. Слишком низкое значение CS приводит к низкой продуктивности.

Знать:

• Глубина резания для черновой обработки.

• Глубина резания для чистовой обработки.

Обратите внимание, что самые большие черновые проходы находятся в диапазоне от 0,010 до 0,030 в зависимости от обрабатываемого материала и от 0,002 до 0,012 для чистовой подачи для различных материалов.

• Подача для черновой обработки

• Скорость подачи для чистового прохода

Обратите внимание, что скорость подачи для черновой обработки находится в диапазоне от 0,005 до 0,020 в зависимости от обрабатываемого материала и от 0,002 до 0,004 для чистовой подачи для различных материалов.

Существует множество различных инструментов, которые можно использовать для токарной обработки, торцовки и отрезки на токарном станке. Каждый инструмент обычно состоит из карбида в качестве основного материала, но может включать и другие соединения. В этом разделе рассматриваются различные виды и способы использования режущих инструментов токарных станков.

Настройка режущего инструмента для обработки

• Переместите резцедержатель на левую сторону составного упора.

• Установите резцедержатель в резцедержатель так, чтобы установочный винт в резцедержателе выступал примерно на 1 дюйм за резцедержатель.

• Вставьте соответствующий режущий инструмент в державку так, чтобы инструмент выступал за пределы державки на 0,500 дюйма.

• Установите вершину режущего инструмента на центральную высоту. Проверьте это прямой линейкой или задней бабкой.

• Надежно затяните резцедержатель, чтобы он не двигался во время резания

Рисунок 2: Резцедержатель и резцедержатель

Для установки заготовки на токарный станок

• Убедитесь, что центр линии работает правильно. Если он работает неправильно, снимите центр, очистите все поверхности и замените центр. Проверьте еще раз на истинность.

• Очистите центральные точки токарного станка и центральные отверстия в заготовке.

• Отрегулируйте шпиндель задней бабки так, чтобы он выступал примерно на 3 дюйма за пределы задней бабки.

• Ослабьте зажимную гайку или рычаг задней бабки.

• Поместите конец заготовки в патрон и сдвиньте заднюю бабку вверх, пока она не поддержит другой конец заготовки.

• Затяните зажимную гайку задней бабки или уровень.

Рисунок 3: Заготовка на токарном станке

Установка режущего инструмента

• Держатели инструментов используются для крепления режущих инструментов токарных станков.

• Перед установкой очистите держатель и затяните болты.

• Держатель инструмента токарного станка крепится к стойке инструмента с помощью быстроразъемного рычага.

• Стойка для инструментов крепится к станку с помощью Т-образного болта.

Рисунок 4: Установка режущего инструмента

Чтобы изменить положение режущего инструмента, переместите поперечный салазок и седло токарного станка вручную. Также доступны силовые каналы. Точные процедуры зависят от машины. Компаунд обеспечивает третью ось движения, и его угол можно изменить, чтобы срезать конусы под любым углом.

1. Ослабьте болты, которыми компаунд крепится к седлу.

2. Поверните компаунд на правильный угол, используя циферблатный индикатор, расположенный в основании компаунда.

3. Снова затяните болты.

4. Резак можно подавать вручную под выбранным углом. Соединение не имеет силовой подачи.

5. При необходимости используйте две руки для более плавной подачи. Это сделает чистовую отделку.

6. Как на компаунде, так и на поперечном суппорте есть микрометрические циферблаты, но на седле их нет.

7. Если при позиционировании седла требуется большая точность, используйте циферблатный индикатор, прикрепленный к седлу. Циферблатные индикаторы упираются в упоры.

Рисунок 5: Позиционирование инструмента

Стальная линейка

1. Поместите стальную линейку между ложей и инструментом.

2. Инструмент центрируется, когда линейка расположена вертикально.

3. Инструмент находится высоко, когда линейка наклонена вперед.

4. Инструмент находится низко, когда линейка наклонена назад.

Центр задней бабки

1. Ориентируйтесь на центр задней бабки при установке инструмента.

2. Расположите кончик инструмента по центру задней бабки.

1. Перечислите десять наиболее важных частей токарного станка.

2. Перечислите пять правил техники безопасности на токарных станках.

3. Почему важна скорость резки?

4. Что такое державка?

5. Где вы устанавливаете резцедержатель?

6. Насколько далеко вы выдвигаете режущий инструмент в резцедержателе?

7. Укажите три различных режущих инструмента.

8. Пожалуйста, опишите расположение инструмента.

9. Объясните, как центрировать заготовку.

10. Какие существуют два способа центрирования заготовки?

типов токарных станков — мать всех машин

Задумывались ли вы, как изготавливаются бейсбольная бита, ствол оружия, кулачковый вал, коленчатый вал, винты, колеса локомотива, металлический штамп и т. д.? Теперь приступим к поиску ответов.

Содержание

Что такое токарный станок?

Токарный станок — это тип станка, который используется для формовки и обработки различных типов заготовок. Существуют различные типы токарных станков в зависимости от материала и размера заготовки. Традиционно он использовался только для обработки металлов, но с развитием технологий он также используется для обработки различных типов материалов. Основная функция токарного станка — удалить ненужный материал из заготовки, чтобы сделать ее продуктом с добавленной стоимостью. токарные станки способны производить множество форм и форм с большой точностью за очень короткое время. Что еще более важно, эти формы бывают разных размеров и спецификаций. Здесь мы обсудим типы токарных станков, которые мы используем сейчас.

Краткая история о токарном станке

Происхождение токарного станка началось примерно в 13 веке, когда египтяне впервые разработали токарный станок для двух человек. Это самый простой метод, при котором один человек поворачивает дерево (заготовку) с помощью веревки, а другой человек тем временем использует острый инструмент для вырезания фигур в дереве.

Затем, после того, как римляне усовершенствовали конструкцию египтян, добавив поворотный лук и так далее. Теперь общеизвестно, что улучшение технологии со временем — это устойчивость. Следовательно, с 13 по 21 век было предложено много конструкций токарных станков. Но в средневековый период, во время промышленной революции, он был в походе в Европе и считался матерью всех машин.

Можете ли вы разработать все продукты с добавленной стоимостью на одном и том же токарном станке?
Ответ: нет, невозможно. Таким образом, было много типов токарных станков для изготовления беспрецедентных продуктов.

Итак, теперь давайте подробно обсудим их один за другим.

Читайте также:

• Что такое фрезерный станок – работа, детали и виды.
• Гидроабразивная обработка – принцип работы, преимущества и недостатки применения
• Различия между станками с ЧПУ и станками с ЧПУ

Типы токарных станков

1.Скоростной токарный станок/токарный станок по дереву

Источник изображения

Помните бейсбольную биту, деревянную миску?

Это некоторые продукты, которые можно легко изготовить на токарных станках по дереву или на скоростных токарных станках. Как следует из названия, имеется высокоскоростной шпиндель, который может работать на 3-4 различных скоростях, от 1000 до 2100 об/мин, путем изменения положения приводных ремней на системе шкивов.

Да, он очень прост по конструкции, потому что такие компоненты, как редуктор, подающий стержень, ходовой винт, каретка, не являются частью этих токарных станков, что делает их более простыми и легкими в эксплуатации в любых условиях. Основными компонентами этих токарных станков являются передняя бабка, задняя бабка, подручник и станина.

в отличие от других токарных станков точность этих станков меньше, так как режущий инструмент управляется вручную. Таким образом, эти токарные станки требуют хорошего мастерства и уверенных рук, чтобы обеспечить точные контуры и гладкие кривые на заготовке.
На этих токарных станках можно выполнять токарную обработку дерева, токарную обработку металла, полировку, центровку.

2. ТОКАРНЫЙ СТАНОК С ДВИГАТЕЛЕМ

Вы хотите выполнять такие операции, как токарная обработка, сверление, растачивание, развертывание, накатка и т. д. на металле? (сокращенно металлообработка)

Тогда взгляните на это.

Все началось в 19-м и 20-м веках, когда токарные станки считались «королем» всех станков. Это был один из самых распространенных станков, устанавливаемых в каждой кузнечной мастерской. Использование слова «двигатель» здесь немного сбивает с толку. В первые годы своего существования он работал на паровых двигателях, поскольку паровые двигатели были основным изобретением и источником энергии во время промышленной революции, а с течением времени он переместил свой источник энергии на двигатели (что касается экологически чистой окружающей среды).

Благодаря возможности работы с малой и высокой мощностью они широко используются в промышленности и доступны во многих размерах, которые могут варьироваться до 60 футов.

Теперь перейдем к его основным монтажным частям, таким как передняя бабка, задняя бабка, каретка, составная опора, поперечный суппорт, ходовой винт, подающий стержень и т. д. Все они установлены на станке, в котором передняя и задняя бабки установлены в продольном направлении станка с редуктором. селектор, селектор оборотов, селектор подачи в первом и ствол в более позднем. Что еще более важно, подобно скоростному токарному станку, передняя бабка содержит шпиндель, который имеет широкий диапазон передаточных чисел при наличии редуктора.

• Каретка перемещается в продольном направлении станины для точения.
• Составная опора и поперечные салазки устанавливаются в верхней части каретки для обеспечения углового перемещения и поперечного или поперечного перемещения.
• Ходовой винт используется для нарезания резьбы на заготовке, а подающий стержень используется для придания линейного момента каретке в продольном направлении станка.

Читайте также:

• Как работает лазерная обработка?
• Ультразвуковая обработка (USM) – основные детали, принцип работы, преимущества и недостатки с применением
• Электроэрозионная обработка (EDM) – принцип, оборудование, типы и работа

3. ИНСТРУМЕНТАЛЬНЫЙ ТОКАРНЫЙ СТАНОК

2 Источник изображения

Что делать, если я хочу производить точные инструменты и изделия?

Некоторые продукты, такие как металлические штампы, прецизионные инструменты, приспособления и приспособления, требуют большей точности и аккуратности в работе; в этом случае используются токарные станки инструментального цеха. В отличие от токарных станков, они намного точнее и точнее.
Они также хорошо известны как стандартные производственные токарные станки и используются для различных операций, таких как расточка, сверление, токарная обработка, развертывание, нарезание резьбы, накатка, коническая токарная обработка, а иногда приспособлены для специальных фрезерных операций с соответствующим приспособлением.

Они имеют редуктор, прикрепленный к передней бабке, который обеспечивает широкий диапазон передаточных отношений, может варьироваться от очень низкой скорости до очень высокой скорости, а также расширенный диапазон шагов резьбы.

4. ТОКАРНЫЙ СТАНОК

Что делать, если кто-то хочет пойти на массовое производство? Поскольку массовое производство производит детали в больших количествах с дублированием продуктов, что по своей природе известно как взаимозаменяемость, уменьшает количество ошибок и экономит время. Все это можно сделать на токарных станках токарного и револьверного типа.

По сути, это инструмент для производства заготовок в больших количествах с дублирующими изделиями, которые по своей природе обычно взаимозаменяемы. Он используется там, где требуется последовательность операций на заготовке.

В отличие от машинного токарного станка, эти станки имеют шестигранную револьверную головку, установленную на седле вместо задней бабки, на которую можно установить несколько инструментов и подавать их в работу в правильной последовательности, что также сокращает время, необходимое для снятия заготовки с одного станка и удерживания ее на другом для различных операций, таких как токарная обработка, сверление, растачивание, развертывание, накатка и т. д., путем ручного или автоматического изменения положения инструмента, что также снижает вероятность ошибки при выравнивании и процессе обработки.

Для работы с этими машинами требуются не очень квалифицированные рабочие. Какой бы навык ни требовался от оператора, так это установка инструментов в револьверной или шпиндельной головке, и после выполнения этой задачи дальнейшая работа этих машин осуществляется автоматически.

Разница между револьверным и токарным станком заключается только в том, что токарно-револьверный станок представляет собой несколько усовершенствованную версию револьверного станка. В отличие от токарно-револьверного станка шестигранная револьверная головка устанавливается на ползун и может перемещаться в продольном направлении станка. Эти штоссели предназначены для поглощения вибраций.

5. СТАНОК СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Эти станки предназначены для изготовления специальных изделий, которые невозможно выполнить на стандартных станках. Как следует из названия, эти токарные станки используются для специальных целей, таких как производство идентичных деталей в тяжелых условиях. Некоторые примеры специальных токарных станков включают автоматические токарные станки, токарные станки с коленчатым валом, вертикальные токарные станки, колесные токарные станки, многошпиндельные станки, производственные токарные станки, токарные станки настольного типа и т. д.

(i) Колесные токарные станки

Источник изображения

Они очень большого размера и предназначены для придания надлежащего требуемого профиля цельным колесам и изношенным колесам, изношенным гусеницам колес локомотивов, проезжей части и т. д. путем удаления пятен, отслоений, нежелательных форм.

(ii) Токарные станки настольного типа

Источник изображения

Это миниатюрные стандартные токарные станки, предназначенные для обработки мелких деталей с большей точностью. Он содержит цанговый патрон, подающий винт, точную ручную поперечную подачу и т. д. Поскольку элементы управления и подачи откалиброваны с меньшим приращением, что приводит к лучшей точности заготовки.

(iii) Токарные автоматы

Источник изображения

С развитием технологий происходит переход от ручных к полуавтоматическим и автоматическим токарным станкам. Это высокоскоростные токарные станки для тяжелых режимов массового производства, в которых все операции обработки и обработки выполняются автоматически. Ex – автоматический одношпиндельный автомат, токарный автомат швейцарского типа и т. д.

(iv) Токарный станок с коленчатым валом

Источник изображения

Он оснащен всеми насадками, такими как токарная обработка конусов, нарезание резьбы и т. д. Он в основном используется для токарной обработки очень длинных деталей, таких как турбины, коленчатые валы, валы двигателей и т. д.

Эти станки используются для таких работ, как тяжелые и плотные маховики, большие заготовки зубчатых колес и т. д.

Вертикальный токарный станок аналогичен горизонтальному токарному станку, в котором станок стоит на концах. Некоторые отрасли промышленности используют его вместо горизонтального токарного станка, потому что иногда пространство становится ограничением. В то время как другие предпочитают его для токарной обработки и растачивания больших и тяжелых вращающихся деталей, которые иначе нельзя поддерживать на других токарных станках. Он имеет тяжелое и плотное основание в самой нижней части, которое несет планшайбу для захвата обрабатываемой детали.
