Двигатель (мотор) Welling для стиральной машины Indesit, Ariston, Hotpoint, Whirlpool 518012 в Москве по лучшей цене

Габариты и размеры указаны для расчета стоимости доставки. Это не фактический размер товара, это примерный размер посылки.

Маркировка детали:

Welling

electronic control motor

HXGP2L.64, W16003217001

220-240V, 50/60Hz Class.180

080200PWD, 170527060345.

маркировки могут отличаться

Подходит для модели:

INDESIT:

WISL85(CSI), WIU61(CSI), WIU81(CSI), WIU102(CSI), WIU82(CSI), WISL92(CSI), WISA82(CSI), WISA62(CSI), WISL62(CSI), WISL82(CSI), WISL83(CSI), WISL103(CSI), WIUL83(CSI), WIUL103(CSI), WIA80(CSI), WIA100(CSI), WIA102(CSI), WISL85(SL)(CSI), WISL105(SL)(CSI), WISL102(CSI), WISE8(CSI), WISE10(CSI), WIUE10(CSI), WIU80(CSI), WIU100(CSI), WISA61(CSI), WISA81(CSI), WISA101(CSI), WIA60(CSI), WIA62(CSI), WIA82(CSI), WIL83(CSI)(LIP), WIL103(CSI)(LIP), WIUN61(CSI), WIUN81(CSI), WIUN102(CSI), WIUN82(CSI), WIUN80(CSI), WIUN100(CSI), WISN82(CSI), WISN61(CSI), WISN81(CSI), WISN101(CSI), WIN80(CSI), WIN100(CSI), WIN102(CSI), WIN60(CSI), WIN62(CSI), WIUL103(EU), WIN82(CSI), WISN80(CSI), WISN100(CSI), IWB5083(CIS), IWB5103(CIS), IWB6085(CIS), IWB6105(CIS), IWC5083(CIS), IWC5103(CIS), IWC6085B(CIS), IWC6105B(CIS), IWE6105B(CIS), IWSB5063(CIS), IWD5085(CIS), IWD5105(CIS), IWSE5105(CIS), IWSD5085(CIS), IWSD5105(CIS), IWSB5085(CIS), IWSB5093(CIS), IWSB5105(CIS), IWSC5085(CIS), IWSC5085SL(CIS), IWSC5105(CIS), IWSC5105SL(CIS), IWUB4085(CIS), IWUB4105(CIS), IWUC4085(CIS), IWUC4105(CIS), IWUC4105(EU), IWUD4085(CIS), IWUD4105(CIS), IWUD4105(EU), IWUE4105(CIS), IWD6105SL(CIS). L, IWUD4105(PL), IWSD6105B(CIS).L, IWSE6105B(CIS).L, IWSD6105(CIS), IWSD6085(CIS), IWSD4105(PL).L, IWSC4105(PL).L, WISL103(CIS), WISL104(CIS), WIUN103(CIS), IWSC6105(CIS), IWSC6085(CIS), IWSB5105(UZ), WIUN83(CIS), IWSE6105(CIS), IWSC6085SL(CIS), IWSB6105(CIS), IWSB6085(CIS), MISK605CIS, MISL585CIS, MISE605CIS, WIUN105CIS, WISL105(CIS), WIUN104CIS, WISXE10(CIS), IWUD41051CECOEU, IWUC41051CECOEU, IWUDN4105X9CCZ, IWUD41051CECOPL, NWS6105, IWSB61051CECOEU, IWUC40851UA, IWUE41051UA, IWSB51051UA, IWSB50851UA, IWSD51051UA, IWSC51051UA, IWSD61051UA, IWSE51051UA, IWSC61051UA, IWSD61051BUA, IWSB60851UA, WIUN81UA, WISN821UA, WISN101UA, WISN1001UA, WISL1031UA, IWSD5105UZ, IWSE6105UZ, NSL605S, NWS6105GR, XWSA610517WUA, XWSNA610518WUA, XWSRA610519WUA, EWSC51051BCIS, EWSD51031CIS, NWSB5851, NS5051S, NWSB51051GR, NSL5051S, NWS51051GR, NWSP51051GR, EWSE61051BCIS, EWSD61031CIS, NWSK61051, NWSP61051GR, EWUC4105CIS, EWUD4103CIS, EWC61052BCIS, E2SC1160WUA, E2SD1160ABUA, EWSC61051CIS, E2SD1160BBUA, E2SD1160CBUA, E2SE1160WUA, E2SB1160BBUA, NWSB61051, IWSD51051CIS, IWSC51052AUA, E2SC2150WUA, E2SE2150WUA, IWSC51052CECOPL. L, IWSD51051CECOPL.L, IWSND51051CECOEU.L, IWSD61052CECOPL.L, XWSA51052WEU.L, E2SE2160WUA, XWSA610517WUA, XWSNA610518WUA, XWSRA610519WUA, E2SB2160BBUA, E2SC2160WUA, E2SD2160ABUA, BWSA510511, BWSA51051S, BWSA61051S, BWSA61051, BWSB50851, BWSB51051, BWSB51051S, BWSB61051, BWSD51051, BWSD610511, BWSE61051, BWSA61052WUA, BWSA61052WEU, IWSB50951(CIS) и др…

Hotpoint-Ariston:

ARXF105(CSI).L, ARSL85(CSI)L., ARXL105(CSI).L, ARXL85(CSI).L, ARSL100(CSI).L, ARSF80(CSI).L, ARSF100(CSI).L, ARSL80(CSI).L, ARSF105(CSI).L, ARSL105(CSI).L, ARUSL85(CIS), ARUSL105(CIS), ARSL88(EU).L, ARUSF105(CIS), ARSF105(CIS)/S, ARXSF105(CIS), ARXL85(UZ), AVC6105CIS, AVUK4105CIS, ARUSF105(PL), ARSL103(CIS).L, ARUSF1051PL, ARUSF1051UA, ARUSL851UA, ARSL1051UA и др…

Двигатели, моторы, таходатчики для стиральных машин

Приглашаем купить двигатель (мотор) на стиральную машинку в Минске и с доставкой почтой в другие города Беларуси в компании «Sma-parts»

Двигатель – это один из наиболее важных узлов стиральной машины. Именно он преобразованием электрической энергии в механическую заставляет крутиться барабан с бельем.

Ремонт электродвигателя от стиральной машины производится крайне редко. Если появились проблемы с вращением барабана, прежде всего, нужно проверить щетки!

Если произошла ситуация, что вышел из строя двигатель – совсем не обязательно покупать новую машинку. Тогда стоит рассмотреть его ремонт или сделать заказ нового для замены.

Причины неисправностей

Двигатель и мотор слива стиральной машины испытывают самые большие нагрузки. Неисправности бывают одинаковыми для всех типов движков или присущи только конкретному:

• износ деталей;
• ослабление крепежа и соединительных площадок;
• изношенность подшипников;
• растяжение, обрыв ремня;
• ослабление вращающего момента;
• стирание щеток;
• перегорание контактов;
• окисление контактов электронной платы запуска;
• обрыв обмоток ротора, статора;
• неисправность датчика Холла;
• поломка инвертора.

Проверка двигателя стиральной машины

Существует ряд признаков поломки двигателя стиральной машины:

-повышенный шум работы машины;

-раскачивание бака приема белья, не совершение им полного оборота;

-повышенная вибрация корпуса;

-шум подшипников;

-искрение щеток и горелый запах;

-ротор стопорится, слышен металлический дребезжащий звук;

-снижение мощности, повышение температуры и срабатывание термостата.

Принцип работы двигателя стиральной машинки и ее параметры

Можно встретить 3 вида моторов стиральных машин:

• Коллекторный. В большинстве современных стиральных машин, кроме стиральных машин с прямым приводом, установлены однофазные коллекторные электродвигатели. В корпусе самого двигателя стиральной машины есть тахогенератор и защита от перегрева – термопредохранитель, а на валу закреплен шкив для ремня. Мотор для стиральной машины может иметь скоростную обмотку.
• Асинхронный трехфазный.
• Инвенторный – не имеет щёток, но имеет отдельную плату управления.

Элементы конструкции коллекторного мотора:

—Ротор. Медный барабан разделенный на секции изоляционными перегородками. Диаметрально на окружности размещены контакты секций с внешними электрическими цепями. Их касаются щетки. При поступлении тока в секции в обмотках индуцируется магнитное поле.

—Статор. Неподвижная деталь, которая ведет взаимодействие с ротором.

—Щетки. Их функция – быть скользящими контактами.

—Таходатчик. Датчик регулирования оборотов двигателя стиральной машины. Он преобразует в электрические импульсы вращение вала. Благодаря этому датчику все агрегаты машины работают в режимах, которые задаются программой стирки.

При создании магнитного поля происходит вращение якоря двигателя. Диаметр шкива двигателя стиральной машины прямо пропорционально влияет на количество оборотов барабана. Привод ременной передачи обеспечивает вращение барабана по часовой стрелке. Противоположное вращение вала происходит после смены распределения зарядов, а барабан вращается в обратную сторону. Коллекторный двигатель расположен в нижней части машины.

Асинхронный трехфазный мотор от стиральной машины состоит из неподвижного статора и намагниченного якоря. Бесколлекторный двигатель взаимодействует с барабаном также посредством ремня. Магнитное поле статора вращает ротор, через ремень барабан получает крутящий момент. Мотор устанавливается внизу машины.

Инверторный двигатель состоит из статора, ротора, датчика Холла, термопредохранителя. Хотя такой движок используют в стиралках 16 лет, более современного изобретено не было.

36 катушек вокруг сердечников статора соединены звездой. В ротор по окружности вклеены 12 магнитов. Датчик Холла отвечает за подсчет оборотов и установлен прямо в корпусе. Машинку от перегрева страхует термопредохранитель.

Конструкторская новизна заключена в отсутствии щеток и ремня. Вал барабана прямо соединен с ротором. Инвертора преобразует переменный ток в постоянный.

Как подбирать мотор для стиральной машины

Подбор прямо зависит от возможностей и целей покупателей. Каждый тип двигателя (мотора) от стиралки обладает своими недостатками и преимуществами.

Асинхронные – маломощные, поэтому их применяют в недорогих моделях с малым объемом загрузки белья, ограниченным набором программ. С другой стороны, они просты в обслуживании, не создают большого шума при стирке. Ремонт легок, быстр и заключается в своевременной замене подшипников, смазке подвижных частей. Минусы: низкий КПД, трудность управления электросхемами, большие размеры.

Коллекторный двигатель от стиральной машины автомат выбирают чаще всего, примерно 4/5 покупателей. При небольших размерах двигатель обладает высокой скоростью вращения, большим пусковым моментом. При перепадах напряжения в электросети он плавно меняет частоту оборотов. Электрическая схема управления гораздо проще. Замена двигателя со стиральной машины проста. Однако щеточный двигатель стиральной машины и ремень способствует шумной работе агрегата. Часть энергии теряется из-за силы трения при передаче вращающего момента через ремень, что снижает КПД. Стоимость двигателя стиральной машины принадлежит к среднему диапазону цен.

Инверторный двигатель незаменим для встраиваемых стиральных машин за счет пониженных уровней вибрации и шума. Такие моторы просты, экономичны, компактны, обладают высоким КПД. Мощность электродвигателя для стиральной машинки инверторного типа наибольшая из всех. Однако они дороги при покупке и ремонте. У них сложная система управления.

Что нужно и чего нельзя делать для продления срока службы двигателя?

• Правильно установить стиральную машину на поверхности с помощью регулируемых по высоте ножек.
• Не перегружать барабан объемом белья, свыше допустимого эксплуатационными характеристиками.
• Тщательно выбрать провода, подходящие по мощности, сечению для конкретного двигателя. Алюминиевые применять нельзя, нужно использовать трехжильные медные.
• Применять защиту с автоматическим выключателем на 16 ампер и УЗО.
• Если нет заземления в доме, то нужно распределить PEN-проводник кабеля и установить особую розетку с заземлением.
• Нельзя использовать при подключении удлинители, переходники, тройники и т.п.

В зависимости от типа поломки, степени износа и стоимости двигателя оценивается целесообразность ремонта имеющегося двигателя или покупки нового.

Купить электромотор для стиральной машины вы можете в интернет-магазине sma-parts.by

Мы предлагаем продажу качественных запчастей и профессиональную консультацию по замене двигателя в стиральной машине. Цены на запчасти и детали у нас всегда соответствуют качеству.

Также мы предоставляем большие сроки гарантии, выгодные условия доставки и бесплатную профессиональную консультацию.

У нас вы найдете запчасти для стиральных машин ARISTON (Аристон), SAMSUNG (Самсунг), BOSCH (Бош), CANDY (Канди), INDESIT (Индезит), ATLANT (Атлант), LG (ЛЖ Элджи), MIELE (Миле), WHIRLPOOL (Вирпул), SIEMENS (Сименс), ELECTROLUX (Электролюкс), ZANUSSI (Занусси), BEKO (Беко), GORENJE (Горенье), ARDO (Ардо), AEG (АЕГ), BRANDT (Бранд), HANSA (Ханса), RAINFORD (Рейнфорд), PHILCO (Филко), ZEROWATT (Зероватт)

Мы всегда рады дать новую жизнь вашей любимой технике!

Универсальный двигатель стиральной машины Подключение управления скоростью переменного и постоянного тока

Универсальный двигатель переменного и постоянного тока

17.07.2022 | Просмотров: 3665 | Схемы | автор: ELECTRONOOBS

Доля

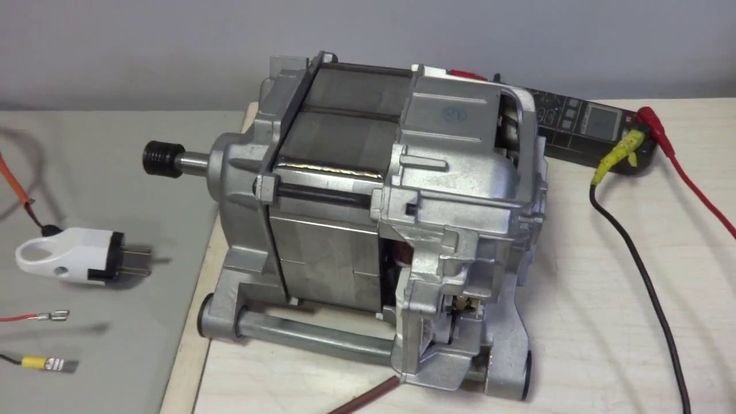

Как дела, друзья, с возвращением. Я взял этот двигатель от старой стиральной машины, и он называется универсальный двигатель , так как он работает как с постоянным, так и с переменным напряжением. У него много проводов, и может быть сложно понять, как его подключить. В этом посте я покажу вам, как устроен этот двигатель внутри и что делает каждый провод, затем я покажу вам соединения и как управлять этим двигателем как с питанием постоянного, так и переменного тока. Вы можете получить такой двигатель отсюда как б/у.

Часть 1. Как это работает

Итак, как вы можете видеть ниже, двигатель такой же, как и любой коллекторный двигатель постоянного тока, но у него нет постоянных магнитов. Он создает магнитное поле полярности S aN, используя другой набор катушек, подключенных к статору. Эти катушки фиксируются на месте. Пропуская ток через эти катушки, они создают южное и северное магнитные поля, как и некоторые постоянные магниты. Затем, просто подав напряжение на щетки, как и в любом другом двигателе постоянного тока, он начнет вращаться и коммутировать напряжение, подаваемое на катушки ротора, с помощью щеток и медного коллектора. Он также работает с переменным током, потому что, поскольку у него нет постоянных магнитов, и он использует катушки для создания магнитных полей, с помощью переменного тока мы также можем это сделать. Но переменный ток колеблется, поэтому он изменит магнитные поля только тогда, когда это необходимо для поддержания вращения двигателя. Постоянные магниты не могут этого сделать, поэтому такой двигатель не будет работать с переменным током. Довольно легко, верно?

Часть 2 — Провода

Когда я снял двигатель, у него было 7 проводов. Который какой? Что ж, с помощью мультиметра мы можем обнаружить, что у нас есть два подключения к тахометру, используемому для измерения скорости вращения стиральной машины. Нам это не нужно для управления двигателем, только если вы хотите точно контролировать скорость. Затем у нас есть два других провода. Эти две для левой и правой кистей. Наконец, последние 2 или 3 провода предназначены для катушки статора. Иногда у нас есть 3, потому что у нас также есть среднее соединение между катушками, которые соединены последовательно. Итак, как подключить это, чтобы заставить его работать?

Часть 3 — Соединения переменного тока

Ну а так как мы должны питать и катушки, и щетки одновременно одним и тем же напряжением, то их нужно соединить последовательно. Так наносим позитив на одну кисть. Мы выходим на другую щетку и подключаем ее, например, к левой катушке. От левой катушки у нас есть внутреннее соединение последовательно с правой катушкой. Так что выходим из правой катушки и идем к минусовому подключению питания. Вот и все. Это работает как с переменным, так и с постоянным током.

Часть 4 — диммер переменного тока

В заключительной части я использовал простую схему диммера переменного тока для управления мощностью, подаваемой на двигатель, с помощью переменного напряжения. Схема, которую я использовал, приведена ниже. Это очень просто, используя TRIAC и DIAC и несколько пассивных компонентов. Убедитесь, что вы используете радиатор для TRIAC, если вы управляете большой мощностью. Вы также можете купить один ЗДЕСЬ, который будет работать намного лучше.

Часть 5 — Посмотреть полный видеоурок

Итак, ребята, надеюсь, теперь вы знаете, как работает универсальный двигатель и как им управлять. Проверьте все подключения выше и полное видео ниже. Если мои видео помогут вам, поддержите мою работу на моем PATREON или сделайте пожертвование на моем PayPal. Еще раз спасибо и увидимся позже, ребята.

Поддержите меня на PayPal

Поддержите меня на PATReon

17.07.2022 | Просмотров: 3665 | Схемы | автор: ELECTRONOOBS

Доля
