Сколько весит двигатель маз v8. Грузовые автомобили газ, зил, камаз, урал, маз, краз

Данный дизельный двигатель ЯМЗ 238 турбо, несмотря на устаревшую конструкцию и средние технические показатели, имеет довольно широкое распространение. Благодаря тому, что автомобили с этим двигателем выпускались долгое время, и сейчас сохраняется большой спрос, вызванный надежностью, высокой ремонтопригодностью, широкому распространению запчастей на эти двигатели.

И в сравнении с заграничными аналогами двигатели ЯМЗ 238 поставляются по низкой цене. Именно по этому на новые модели техники устанавливают двигатели ЯМЗ 238 . В настоящее время он был модернизирован для выполнения норма Евро-2, -3, и мощность двигателя повышена до 400 л.с.

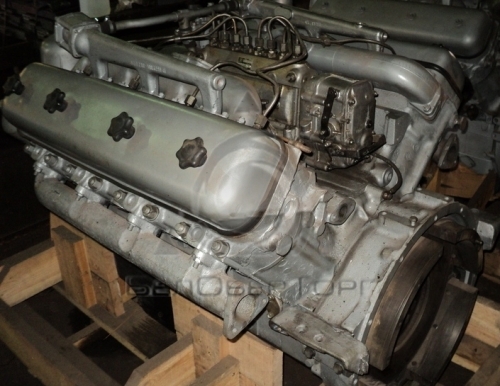

Двигатель ЯМЗ 238

Материал, из которого сделаны блоки цилиндров двигатель ЯМЗ 238 — серый чугун. Гильзы цилиндров так же отлиты из специального чугуна. На двигателе установлены две головки, по одной на каждый ряд. Так же стоит стальной кованный коленчатый вал, с противовесами. Так же идет 4-5 опор коленчатого вала. Поршни двигателя сделаны из алюминиевого сплава. Всего на поршне идет три компрессионных поршневых кольца и два масло съемных.

Стопорные кольца ограничивают осевое перемещение плавающих поршневых пальцев. Также установлены стальные кованые шатуны с косым разъемом нижней головки. Для запуска двигателя стартером, используется маховик со стальным зубчатым венцом.

Стальные штампованные оттяжные рычаги (4 штуки), установлены на игольчатых подшипниках. Между рычагами идет придаточное отношение 1:5,4. Установлено 28 штук цилиндрических нажимных пружин, витых из стальной проволоки. Вылитый из чугуна средний ведущий диск, связан шипами с маховиком.

По обе стороны ведомого диска, приклепаны фрикционные накладки. Сам же он штампованный, сделан из листовой стали. Двигатель использует шариковый упорный нажимной подшипник, с постоянной смазкой. Вылитая из стали муфта выключения сцепления, смазывается через гибкий шланг и пресс-масленку. Картер прикреплен болтами с одной стороны к картеру коробки передач, с другой стороны к картеру маховика.

Габаритные размеры мотора ЯМЗ-238

Длина 1020-1222 мм, без сцепления и коробки передач;
Длина 1796-2069 мм, с сцеплением и коробкой передач;
Ширина 1006 мм;
Высота 1195 мм.

Заправочные емкости ямз 238

Основные показатели заправочных емкостей ЯМЗ-238:

Объем системы смазки — 32 л.
Объем системы охлаждения, без объема радиатора — 20 л.
Воздушный фильтр имеет объем — 1,4 л.
Объем топливного насоса высокого давления — 0,20 л.
Регулятор, объемом 0,10 л.

Не заправленный двигатель весит:

820-1010 кг, исключая вспомогательное оборудования;
880-1070 кг, включая комплект вспомогательного оборудования;
1170-1385 кг, включая коробку передач, сцепление и комплект вспомогательного оборудования.

Заправочная емкость двигателя

объем системы смазки двигателя: 24-32 литра, исключая масляный радиатор;
объем системы охлаждения: 17-20 литров, исключая радиатор;
Воздушный фильтр имеет объем 1,6-1,4 литра;
топливный насос, объемом 0,15-0,2 литра;
Объем регулятора: 0,15 литра;
коробка передач, объемом 5,5 литра;
механизм, для дистанционного управления коробкой передач, имеет объем 0,16 литра.

Двигатель ЯМЗ 238 турбо

Двигатели ЯМЗ 238 турбо устанавливаются на автомобили моделей МАЗ 54322 и МАЗ 64227. Востребованность и популярность дизельных двигателей ЯМЗ 238 объясняется надежностью и высокими показателями мощности. Это обусловлено наличием восьми цилиндров. Также одно из преимуществ в эксплуатации — увеличенный ресурс двигателя ЯМЗ 238 на 15%. Это дает возможность пользоваться транспортом в холодную погоду.

Тяговые показатели двигателя ЯМЗ 238 — это большое преимущество, заключающееся в том, что у двигателя большая номинальная мощность при меньших оборотах коленвала. Кроме того, поскольку доступ ко всем узлам дизеля прост, это делает их удобными в обслуживании и эксплуатации.

Также можно экономить при эксплуатации мотора, за счет использования недорого моторного масла и трансмиссионного масла, это еще один плюс дизельного двигателя ЯМЗ 238. За счет повышенной приемистости дизеля, тяговые показатели машины также повышаются, что немаловажно при транспортировки тяжелых грузов.

Основные показатели ЯМЗ 238

ЯМЗ 238 — дизельный, 8-цилиндровый двигатель. Расположение цилиндров V-образное, турбонаддув, жидкостное охлаждение, непосредственный впрыск топлива, четырехтактный, с воспламенением от сжатия. На транспортном средстве установлен теплообменник типа «воздух-воздух» с промежуточным охлаждением наддувочного воздуха.

Диаметр установленных цилиндров 130 мм.
Объем рабочих цилиндров 14,86 л.
Ход поршня 140 мм.
Мощность двигателя 300 кВт (л.с).
Частота вращения 2000 об/мин.
Степень сжатия 16,5.
Максимальный крутящий момент 1274 Н м (или 130 кгс м).
Достигаемая частота при максимальном крутящем моменте 110-1300 об/мин.
Минимально допустимый удельный расход топлива 195 г/кВт ч (или 195 г/л.с. ч)
Используемое сцепление ЯМЗ-238ВК7
Габариты двигателя — 2,26х1 и 0,45х1,10 м.
Масса двигателя — 1615 кг.
Модель генератора 1702.3771.
Тип ТНВД 173. 6-01.
Применяется на самосвалах КрАЗ-7133Сб и КрАЗ-7133С4;
Сдельном тягаче КрАЗ-64431.

Применение двигатель ЯМЗ 238

Двигатели ЯМЗ 238 турбо используют более чем в 300 изделиях российского, украинского и белорусского производств, включая такие машины: железнодорожные краны, самосвалы, путиремонтные машины. Так же устанавливают дизельные двигатели этой серии на автогрейдеры, трубоукладчики, промышленные машины и дорожно-строительную технику, включая фронтальные погрузчики; и используются в дизельных электростанциях. Выбросы отработанных газов двигателя, подходят под экологические стандарты Европы.

В зависимости от температурных условий подбирается топливо для ЯМЗ 238 турбо. Смазки и масла должны соответствовать определенной марке, и быть без содержания различных кислот, воды и примесей. Масла должны позволять двигателю работать без перебоев и защищать его от коррозии и окислительных воздействий.

Для обеспечения хорошей проводимости тепла от нагретых деталей двигателя, необходимо использовать охлаждающую жидкость. Однако возможно использовать мягкую чистую воду, главное, чтобы не оставляла накипь на деталях системы охлаждения двигателя.

Первый пуск нового двигателя ЯМЗ

Перед пуском двигателя, нужно тщательно его подготовить, в соответствии со всеми указанными требованиями по эксплуатации. Перед тем, как начать работать с новым двигателем ЯМЗ 238 турбо обязательно нужно убедиться в отсутствии посторонних предметов внутри и снаружи деталей, а также очистить и удалить от пыли и смазки.

Процесс подготовки к пуску двигателя включает в себя проверку системы охлаждения, состояния подвески, питания и смазки. Все соединения и детали должны находится на своих местах, чтобы обеспечить стабильную работу двигателя, механизма, который управляет подачей топлива и остальных узлов двигателя ЯМЗ 238 турбо.

Частые неисправности двигателя ямз 238

Рассмотрим случаи, когда двигатель не запускается, или же запускается с трудом.
Если двигатель не заводится, нужно проверить наличие топлива в баках. Если его нет, заполните баки топливом и прокачайте топливную систему, чтобы удалить из нее воздух. Прокачка производится подкачивающим топливным насосом. Перед прокачиванием отворачиваем пробку спуска воздуха на двигателе.

Прокачивание производится до тех пор, пока топливо не начнет выходить без пузырьков воздуха. Применяемое для двигателя дизельное топливо, должно быть в соответствии с ГОСТом 4749-49. Разрешено использование сернистого топлива (ГОСТ 305-62) в работе двигателя, но обязательно применить дизельное масло с присадкой ВНИИ НП-360 -6%. Зимой применяется топливо Дз и З, а летом ДЛ или Л. При очень низкой температуре рекомендуется использовать топливо ДА или А.

Масло Дп-8 целесообразно применять зимой. Дп-11 применяют летом используя присадки ВНИИ НП-360 или ЦИАТИМ-339.

Правильная сборка ямз 238

Когда собирают двигатели ЯМЗ 238, предварительно собранные узлы и детали устанавливаются на его блок цилиндров. Гильзу без резиновых колец подбирают в соответствии с техническими условиями, чтобы она ставилась небольшим нажатием руки. Гильзы должны быть без уплотнительных колец и подходить по высоте бурта.

Если при осмотре мест установки уплотнительных колец они оказались сильно поражены коррозией, то их необходимо зачистить и заполнить эпоксидной смолой в нижней части блока. Все агрегаты и детали протирают салфеткой и устанавливаются чистыми. Не рекомендуется использовать текстильные материалы, потому что их волокна, оставаясь на поверхности засоряют масляные каналы. Если масляные каналы все же засорились, их промывают дизельным топливом, после его необходимо продуть сжатым воздухом.

Перед установкой все детали предварительно подбирают, подгоняя друг к другу. Сальник вала ведомой шестерни устанавливают с помощью оправки в блок цилиндров. Когда устанавливают привод топливного насоса, до этого установленный сальник предохраняют оправкой, которую надевают на свободный конец вала. Для того, чтобы толкатели двигателя легко поворачивались на осях, без заедания, их нужно установить пятой в сторону окна расположенном в блоке цилиндров под штангу толкателей. Сами толкатели, перед сборкой должны быть протерты и смазаны.

Перед установкой в блок, распределительный вал нужно протереть салфеткой и покрыть применяемым для двигателя маслом. При установки шестерен газораспределения следят тем, чтобы на торцах шестерен совпали метки. Так же чтобы были в норме зазоры между упорным фланцем и торцом шейки вала. Для того, чтобы установить распределительный вал, нужно совместить установочную метку Л с установочной меткой П.

После установки распределительного вала не должно быть никаких заеданий. Когда устанавливают коленчатый вал в блок цилиндров, то вручную ввертывают болты крышек, на одну-две нитки. Затяжка болтов начинается с середины и завершается по краям. Регулировка осевого зазора коленчатого вала происходит подбором упорных шайб. Их устанавливают с двух сторон на передний коренной подшипник.

Чтобы предохранить сальник коленчатого вала от повреждения, нужно одеть оправку на передний конец коленчатого вала, и смазать наружную поверхность дизельным маслом.

Когда устанавливается полумуфта, нужно проверить совмещение рисок «0» на полумуфте и фланце. Соединение автоматической муфты и полумуфты вала ведомой шестерни, производится при помощи текстолитовой шайбы.

Когда собирают коренные подшипники двигателя ЯМЗ 238, то напрессовывают деревянные уплотнители с помощью молотка. Если над плоскостью разъема выступают концы уплотнителей, их снимают ножом. Обязательно нужно смазать поршень, перед установкой в блок. Предварительно салфеткой протирают все рабочие поверхности поршня, вкладышей, гильзы, поршневых колец, шеек. Предохранительные наконечники предварительно ставят на шатунные болты. Если двигатель собран правильно, то коленчатый вал, должен плавно проворачиваться ручным рычагом.

МАЗ-64432, МАЗ-6437, МАЗ-643711, МЗКТ-8006, лесопромышленные машины МЛ-107 и их модификации. Двигатель представляет собой восьмицилиндровый дизельный двигатель с V-образным расположением цилиндров и газотурбинным наддувом.

Число цилиндров: 8
Диаметр цилиндра, мм: 130
Ход поршня, мм: 140
Рабочий объем цилиндров, л: 14. 86
Номинальная мощность, кВт (л.с.): 243 (330)
Частота вращения коленчатого вала при номинальной мощности, мин: 2100
Максимальный крутящий момент, Н·м (кгс·м): 1225 (125)
Частота вращения коленчатого вала при максимальном круг я тем моменте, мин -1 , не более: 1200-1400

Частота вращения коленчатого вала на холостом ходу, мин -1
минимальная: 550-650
максимальная: 550-650

Способ смесеобразования:
Непосредственный впрыск
Топливоподающая аппаратура:
Разделенная
Восьмиплунжерный
Топливоподкачивающий насос:

Регулятор частоты вращения:

Форсунки:

Турбокомпрессор:

Система смазывания:

Масляные фильтры:

Система охлаждения:

Пусковое устройство:

Электрофакельное устройство
Генератор:

Сцепление:

Коробка передач:

Масса

Двигатель ЯМЗ-238Б выпускался Ярославским Моторным Заводом с 1988 г. Предназначен для установки на седельные тягачи, бортовые армейские автомобили повышенной проходимости, самосвалы , МАЗ-53362, Урал-5323-20, 5323-21, 5323-22, КрАЗ-5444, КрАЗ-6503, КрАЗ-6505, погрузчики, тракторы, бульдозеры МоАЗ-75051, 69084, МоАЗ-4901, МоАЗ-40489, промтракторы и их модификации.
Двигатель представляет собой восьмицилиндровый дизельный двигатель с V-образным расположением цилиндров и газотурбинным наддувом.

Число цилиндров: 8
Диаметр цилиндра, мм: 130
Ход поршня, мм: 140
Рабочий объем цилиндров, л: 14,86
Номинальная мощность, кВт (л.с.): 220 (300)
Частота вращения коленчатого вала при номинальной мощности, мин: 2000
Максимальный крутящий момент, Н·м (кгс·м): 1180 (120)
Частота вращения коленчатого вала при максимальном крутящем моменте, мин -1 , не более: 1200-1400

Частота вращения коленчатого вала на холостом ходу, мин:
— минимальная: 550–650
— максимальная: 550–650

Способ смесеобразования:
Непосредственный впрыск
Топливоподающая аппаратура:
Разделенная
Топливный насос высокого давления:
Восьмиплунжерный
Топливоподкачивающий насос:
Поршневого типа с насосом ручного прокачивания
Регулятор частоты вращения:
Центробежный всережимный с корректором по наддуву
Форсунки:
Закрытого типа с многодырчатым распылителем
Турбокомпрессор:
Турбина радиальная центростремительная; компрессор центробежный
Система смазывания:
Смешенная, под давлением и разбрызгиванием
Масляные фильтры:
Два: полнопоточный со сменным бумажным элементом и центробежный фильтр очистки масла
Система охлаждения:
Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством
Пусковое устройство:
Стартер 25.3708-01 постоянного тока, последовательного возбуждения с электромагнитным приводом. Номинальная мощность 8,1 кВт (11 л.с.), напряжение 24 В.
Приспособление для облегчения пуска:
Электрофакельное устройство
Генератор:
Трехфазный, синхронный, переменного тока с электромагнитным возбуждением Г273В1 или 1322.3771. Для установки на автомобили КрАЗ — генератор 1702.3771
Сцепление:

ЯМЗ-238Н — Двухдисковое, сухое, фрикционного типа, с периферийным расположением нажимных цилиндрических пружин.
ЯМЗ-183 — Однодисковое, диафрагменного типа.

Коробка передач:

Механическая, трехходовая, восьмиступенчатая, двухдиапазонная. Устанавливается:
1. Для автомобилей МАЗ — коробка передач ЯМЗ-238А, или — коробка передач ЯМЗ-238М4; или — коробка передач ЯМЗ-238ВМ4 — производства ТМЗ, отличается от КП ЯМЗ-238М4 конструкцией механизма переключения демультипликатора Между цилиндром и картером демультипликатора есть опора штока Изменена координата включателя сигнальной лампы демультипликатора;
2. Для автомобилей КрАЗ — коробка передач ЯМЗ-238Б; или — коробка передач ЯМЗ-238К4 — отличается от КП ЯМЗ-238М4 наличием рычага переключения передач, устанавливаемого взамен заглушки верхней крышки; или — коробка передач ЯМЗ-238ВК4 — производства ТМЗ;
3. Для автомобилей УралАЗ — коробка передач ЯМЗ-238У — отличается от КП ЯМЗ-238М4 только отсутствием на крышке выходного вала фланца для крепления узла привода спидометра, или — коробка передач ЯМЗ-238ВУ — производства ТМЗ.

Масса
незаправленного двигателя в комплектности поставки (со сцеплением и коробкой передач), кг: 1130 (1580)

На Ярославских мощностях ОАО «Автодизель» с декабря 2013 года изготавливаются дизельные агрегаты семейства «ЯМЗ-530». Сюда входят пока только две модели двигателей — это четырех- и шестицилиндровый моторы.

В нашей стране очень много предприятий, где производятся грузовые автомобили, различного размера автобусы, а также множество вариантов специальной техники для строительства и сельского хозяйства. Чтобы все это могло работать, необходимо обеспечить агрегаты двигателями. При этом желательно, чтобы у этих дизельных моторов был большой жизненный цикл и чтобы они соответствовали нормам «Евро-5».

Целью данного проекта является создание настоящей универсальной платформы, на базе которой можно будет производить силовые агрегаты для самой разнообразной техники в сельскохозяйственной и строительной сфере. Ведь известно, что для того, чтобы построить специальную версию мотора для трактора, потребуется много различных дополнительных задач. Часто приходится перерабатывать некоторые детали. Однако специалисты Ярославского завода дают гарантию, что для того, чтобы использовать этот двигатель, не нужно будет никаких конструктивных изменений.

Рискованный, но успешный шаг

На действительно пошли на настоящий риск. Ведь создать дизельный двигатель «ЯМЗ-530», который бы не просто обладал уникальными характеристиками, но и мог бы создать конкуренцию для лучших моделей мировых производителей, очень и очень сложно.

Для этого в середине двухтысячных годов в качестве партнеров в этот проект были приглашены европейские инженеры. После нескольких лет разработок и экспериментов была создана серия рядных моторов с объемом 1,1 л на каждый цилиндр.

Такой же объем, кстати, на агрегатах известных брендов, таких как «Камминз», «Вольво» и «Ивеко». Двигатель «ЯМЗ-530» также отличается передовыми характеристиками по мощности и расходу топлива.

Кстати, этот ДВС является одним из первых во всей истории отечественного моторостроения. Продукт этот стал новинкой не только для всей страны, но и для «Автодизеля». Ведь здесь не только новейшая конструкция, но и другие методы ведения проектирования и разработки. В результате удалось создать силовой агрегат под названием «ЯМЗ-530», отзывы о котором в основном восторженные.

Схемы

Схему для нового мотора решили выбрать нижневальную. И отечественные, и европейские специалисты в один голос сказали, что так будет лучше для средних размеров дизелей с небольшими оборотами.

Двигатель довольно компактный. Виной всему — отсутствие распределительных валов в ГБЦ. А сама не отличается большой высотой и другими размерами. Также в этом моторе не найти и длинного привода Инженерам удалось значительно уменьшить вес движущихся и вращающихся узлов и деталей. Сама конструкция, по сравнению с другими модификациями, стала гораздо надежней. Работа агрегата достаточно тихая и отличается увеличенной долговечностью. Все самые важные узлы получают движение от привода коленвала. Это позволяет в значительной мере свести к минимуму вращательные колебания.

Изюминки

Среди интересных моментов в конструкции «ЯМЗ-530» можно выделить систему охлаждения с возможностью обратного хода. Так, охлаждающая жидкость попадает не привычным для многих образом — снизу вверх, а сверху вниз.

Так, сначала охлаждается самая горячая область — головка блока цилиндров, а затем уже и сами цилиндры. Инженерам удалось добиться с внедрением этой инновации практически максимальной эффективности. Также стоит отметить термическую стабильность размеров узлов и деталей двигателя. Специалисты по тюнингу оценят это. Теперь можно практически без усилий форсировать любой агрегат семейства «ЯМЗ-530».

Инженеры применили в этой силовой установке технологию мокрых гильз. Для производства это оказалось немного неудобно, однако, как показала практика, цилиндры охлаждаются более равномерно. Цилиндропоршневая группа имеет больший ресурс. Если необходимо что-нибудь заменить, нет необходимости растачивать цилиндры под нужный размер. Можно сразу же устанавливать номинальные детали. Ресурс, по заверениям разработчиков, составляет более миллиона километров. Это впечатляющая цифра.

Лучшие комплектующие

Разрабатывая новый дизель «ЯМЗ-530», специалисты применили самые лучшие комплектующие. Только представьте, топливную аппаратуру заказали у лидеров отрасли — Bosch, детали для поршневой группы поставила Federal Mogul, блок цилиндров — Fritz Winter. Сухари клапанов, а также вкладыши — и те импортные, изготовленные именитым производителем Mahle.

Эффективность и универсальность

Силовой дизельный агрегат «ЯМЗ-530» — это воплощение самых современных и передовых решений. Здесь работает уникальная схема топливоподачи аккумуляторного типа. Контролирует это электронная система управления. Все детали изготавливались с расчетом на работу под большим давлением.

Смазочная система, а также эффективное охлаждение позволяют получить литровую мощность до 34 кВт. Привод на основе шестеренок со стороны маховика дает возможность сделать работу агрегата практически бесшумной. газов закрытого типа полностью интегрирована в крышку головки блока цилиндров. Больше не придется ее обслуживать.

Одни из достоинств этого дизеля — высокая компактность и небольшой вес. Это позволяет значительно упростить процесс установки его в моторный отсек грузового автомобиля. Разработчики смогли заложить в конструкцию различные опции. Это возможность установки компрессора для кондиционера, предпускового подогревателя, а также отопителя кабины.

Мотор, диктующий новые стандарты

Агрегат необычайно надежен. Ресурс очень высокий. Интервалы между обслуживанием составляют до 50 тысяч километров. Это путь к уменьшению расходов на техническое обслуживание почти в два раза. Техника с этими моторами отличается высокой экологичностью, бесшумной работой и комфортом.

Устройство и работа «ЯМЗ-530» безмерно радуют владельцев. Уровень вибраций и шума составляет не больше 92 Дб. Это позволяет навсегда отказаться от достаточно дорогого капотирования двигательного отсека, а также повышает комфорт для водителя в кабине или для пассажиров в автобусе.

Экономичен, как импортный

Низкий уровень расхода топлива и смазочных материалов полностью подтвержден в ходе многочисленных тестов.

При объеме 1,1 л на цилиндр средний расход составляет до 26 л на 100 км. При этом машина двигается со скоростью 60 км/ч.

Динамичный и эффективный в движении

Техника, которая оснащена этими силовыми агрегатами, получает значительные преимущества. Высокий крутящий момент до 1226 Нм, доступный на низких оборотах, позволяет автомобилю двигаться очень динамично. Машина легко разгоняется, и ею легко управлять.

Конструктивные особенности

Для того чтобы достичь высоких уровней экологичности, инженеры применили специальную систему — EGR. она способствует улучшению процесса рециркуляции газов. Также в конструкции имеется катализатор с возможностью замены фильтров.

Следит за параметрами работы новый блок управления. Мотор оснащен множеством датчиков, которые чутко следят за состоянием всех основных узлов.

Двигатель «ЯМЗ-530»: технические характеристики

Давайте посмотрим, на что способна базовая версия этого мотора. Итак, это рядный, четырехцилиндровый силовой агрегат. Рабочий объем его составляет 4,4 л. В зависимости от модификации мощность может варьироваться от 136 до 190 лошадиных сил для версии на четыре цилиндра.

Количество оборотов коленчатого вала для базового агрегата составляет 2300 об/мин. Максимум крутящего момента — 710 Нм при 1600 оборотах. Что касается расхода топлива «ЯМЗ-530», характеристики показывают, что аппетиты агрегата составляют 143 грамма на одну лошадиную силу за час. Это довольно технологично. Масса двигателя составляет всего 480 кг в базовой версии.

Шестицилиндровая версия отличается лучшими характеристиками. Объем агрегата составляет 6,6 л. По оснащению эта версия является полной копией четырехцилиндровой. Здесь такой же привод узлов, та же система охлаждения, установлен турбонаддув.

Мощность в зависимости от модификации составит от 270 до 312 лошадиных сил. Крутящий момент в этой версии — 1226 Нм на 1600 об/мин. Минимальный расход топлива — 194 грамма на 1 лошадиную силу за час.

Сертифицирован для «Евро-5»

Ярославский завод «Автодизель», где занимаются производством таких агрегатов, успешно получил сертификаты на двигатель «ЯМЗ-530», характеристики которого полностью соответствуют новому экологическому стандарту. Это позволило значительно расширить экспортные возможности авто, которые комплектовались такими установками в европейские страны.

Новая линейка под «Евро-5» отличается значительно улучшенными характеристиками, техническими и экономическими показателями. Диапазон мощности также расширился. Теперь она составляет от 240 до 330 лошадиных сил. Крутящий момент также расширился — от 900 до 1370 Нм.

По своей конструкции модели «Евро-5» практически полностью унифицированы с их аналогичными «собратьями» под прошлый стандарт. Чтобы полностью соответствовать новейшим экологическим нормативам, в конструкции использована система каталитического восстановления.

Первые экземпляры были отправлены для прохождения тестирования к стратегическим партнерам группы «ГАЗ». Их будут устанавливать и эксплуатировать на многих автомобилях, таких как «Урал», «МАЗ», а также этими агрегатами оснастят городские и пригородные автобусы марки «ЛиАЗ».

Производство разместили на новых площадях. Все детали изготавливаются на самых современных станках. На новой производственной площадке применяются самые передовые технологии, которые обеспечивают надежность и экономичность.

Что говорят владельцы о конструкции «ЯМЗ-530»? Отзывы двигатель получает только положительные. Эти двигатели обладают некоторыми преимуществами, которых нет у многих зарубежных производителей. Так, ярославский агрегат значительно выигрывает по крутящему моменту и мощности. При этом расход топлива довольно низкий.

Итак, мы выяснили, какие имеет двигатель «ЯМЗ-530» технические характеристики и отзывы. Приобретение данного устройства станет беспроигрышным вложением денег. Такой двигатель прослужит долго и эффективно, что является первостепенной задачей таких агрегатов.

Технические характеристики
Основная (номинал.) мощность	176 кВт
Резервная (макс.) мощность	193,6 кВт
Тип двигателя	дизельный, 4-тактный
Рабочий объём двигателя	14,86 л
Число, расположение цилиндров	8, V-образное
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Диаметр цилиндра / ход поршня	130 х 140 мм
Степень сжатия	16,5:1
Номинальная частота вращения	2100 мин -1
Система управления двигателем	механическая, без поддержки CAN-шины
Система впрыска топлива	прямой впрыск, ТНВД с механическим регулятором
Вид наддува воздуха	без наддува (атмосферный)
Система охлаждения	жидкостная
Отбор мощности на вентилятор	7 кВт
Шаг приема нагрузки (step-load, G2), отн. основной мощности	100 %
Номинальное напряжение электрической системы	24 В
Удельный расход топлива :
при 100% ном. мощности	227 г/кВт*ч
при 75% ном. мощности	— г/кВт*ч
при 50% ном. мощности	— г/кВт*ч
Расход масла на угар, при 100% мощности
— относительно расхода топлива	0 %
— удельный расход масла	1,135 г/кВт*ч
Заправочные емкости:
— система смазки	22 л
— система охлаждения	40 л
Стандартный период замены масла	250 моточасов
Габариты (Д х Ш х В)	1220 х 1005 х 1220 мм
Масса (без масла и охл. жидкости)	1075 кг
Ресурс до капитального ремонта	12000 моточасов

1 Основная мощность (Prime power)
– номинальная мощность (при 1500 об. /м) для непрерывной
работы дизельного двигателя ЯМЗ-238М2-45 при различных нагрузках
в соответствии с ГОСТ 10150-88. В течение 1 часа допускается нагрузка до 110% основной (номинальной) мощности. Между перегрузками должен быть перерыв, необходимый для установления нормального теплового режима. Суммарная наработка в режиме 10% перегрузки не должна превышать 10 % времени, отработанного дизельным двигателем с начала эксплуатации или после ремонта.

2 Резервная мощность (Stand-by power)
— для работы дизельного двигателя
ЯМЗ-238М2-45 при нормальном изменении нагрузки в течение перерыва
подачи электроэнергии в соответствии с ГОСТ 10150-88. Годовая наработка не должна превышать 500 моточасов. Перегрузки недопустимы.

3 Удельный расход топлива
указан при плотности дизельного топлива 0,84 кг/л.

4 Объем системы жидкостного охлаждения
двигателя
ЯМЗ-238М2-45 указан с учетом радиатора, патрубков и расширительного бачка.

5 Период замены моторного масла
в зависимости от условий эксплуатации двигателя
ЯМЗ-238М2-45 (например, при повышенной загрязненности окружающего
воздуха) может снижаться – обязательно проверяйте рекомендации производителя двигателя по периодичности проведения ТО.

6 Оборудование дизельного двигателя
ЯМЗ-238М2-45 приводится в объеме,
устанавливаемом ООО «Компания Дизель» в составе готовой дизельной электростанции. Комплектация двигателя
ЯМЗ-238М2-45, поставляемого производителем, может отличаться.

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Топливная система:

прямой впрыск, топливный насос высокого давления (ТНВД) восьмиплунжерный, золотникового типа, с механическим регулятором и топливоподкачивающим насосом
топливный фильтр грубой очистки со сменным фильтрующим элементом
топливный фильтр тонкой очистки со сменным фильтрующим элементом

Система смазки двигателя:

масляный насос шестерёнчатого типа
масляный фильтр полнопоточный со сменным фильтрующим элементом
центробежный фильтр тонкой очистки масла

Воздушная и газовыхлопная система:

без наддува (атмосферный)
воздушный фильтр инерционно-мясляный

Система охлаждения:

радиатор жидкостного охлаждения
водяной насос центробежного типа с клиноременным приводом от коленчатого вала, термостат
шестилопастной вентилятор с шестеренчатым приводом

Электрооборудование:

электрогенератор номинальным напряжением 28В, 50А
электрический стартер 24В мощностью 8,2 кВт
датчик давления масла
датчики температуры охлаждающей жидкости

Наибольшее распространение из двигателей Ярославского моторного завода имеет семейство дизелей ЯМЗ-238. Если смотреть на ЯМЗ-238 не касаясь технических параметров, то от семейства ЯМЗ-236 он отличается незначительно — просто к V-образному шестицилиндровому агрегату добавили по одному цилиндру в каждый ряд, получив при этом восьмицилиндровый.

Все восьмицилиндровые двигатели серий ЯМЗ-236, вне зависимости от наличия турбонаддува имеют одинаковый объем – 14,86 л и размерность DxS 130 на 140 мм, угол развала 90° и 135° относительно вертикальной оси.

Технические характеристики двигателей семейства ЯМЗ-238 различаются достаточно сильно. Атмосферный дизель ЯМЗ-236 Базовый двигатель семейства это атмосферный ЯМЗ-238 Евро-0. Его мощностной диапазон от 180 л.с. у дефорсированной версии ЯМЗ-238Г2, до 240 л.с. у моделей ЯМЗ-238М2.

Сфера применения двигателей ЯМЗ-238 в атмосферном исполнении обширна, они используются: — модификации ЯМЗ-238М2 как силовой агрегат для автотранспортной техники, передвигающейся как по дорогам общего пользования, так и во внедорожном исполнении (с обеспечением бродо-проходимости до 1,4 метра глубины), как промышленные моторы для привода буровых, насосных установок и компрессорных станций, в дизельных электростанциях, как судовой дизель; — ЯМЗ-238ГМ как двигатель для дорожной и экскаваторной техники; — ЯМЗ-238КМ как дизель подземных самосвальных автопоездов; — ЯМЗ-238АК и ЯМЗ-238АМ как комбайновый мотор.

В отличии от семейства ЯМЗ-236, семейство ЯМЗ-238 имеет в своем составе и турбированные двигатели с показателями Евро-0. Это хорошо известные «суперовские» моторы для МАЗ серий ЯМЗ-238Д и ЯМЗ-238Б имеющие значительный спектр модификаций. Кроме них в эту группу следует отнести двигатели серии ЯМЗ-238НД (3, 4 и 5), получившие широкое распространение в составе колесных погрузчиков, сельхоз тракторов, лесной заготовительной и дорожно-строительной техники. Модель ЯМЗ-238НД4-4 создана как судовой мотор и применяется на катерах типа КС. Модификации ЯМЗ-238ДК предназначены для энергетических средств и комбайнов, а ЯМЗ-238ДИ устанавливаются на дизельные электростанции (дизель-генераторы).

При кажущейся простоте применения турбокомпрессора, для повышения мощности, это повлекло за собой целый комплекс мероприятий по изменению конструкции дизеля и повышения качества деталей. Улучшенные критерии качества затронули в первую очередь следующие запчасти: коленчатый вал, блок цилиндров и цилиндро-поршневую группу.

Для соответствия экологическим требованиям Евро-1 турбированные моторы ЯМЗ-238 прошли дополнительную доработку. Конструкцию двигателей дополнили жидкостно-масляный теплообменник и водяной насос повышенной производительности, цилиндро-поршневая группа с эффективной системой охлаждения. Включение привода крыльчатки вентилятора обеспечивает специальная муфта. В дополнение к турбонаддуву дизель ЯМЗ-236 получил охладитель наддувочного воздуха, который устанавливается непосредственно на изделии, в котором применяется силовой агрегат. Так же потребовалось увеличить энергию впрыска в камеру сгорания, для чего спроектирована топливная аппаратура нового типа.

Двигатели серии ЯМЗ-238НД Евро-0 прошли дополнительную модернизацию и модели ЯМЗ-238НД (6, 7 и 8) соответствуют уже более жестким требованиям по экологии, что позволило применять их в большем сегменте техники: на сельскохозяйственных тракторах, погрузчиках, в составе колесных машин на их базе. Путем аналогичной модернизации из двигателя ЯМЗ-238Д получены моторы ЯМЗ-238ДЕ. Все моторы серии ЯМЗ-238ДЕ, за исключением модификации ЯМЗ-238ДЕ-21 (применяется для кормоуборочного комбайна), используются в составе автотранспортной техники. Все эти силовые агрегаты относятся к Евро-1.

Применение более эффективного топливного насоса высокого давления (ТНВД) позволило дизелям семейства ЯМЗ-238 достичь показателей Евро-2. Серия получила обозначение ЯМЗ-238ДЕ2, все двигатели серии нашли примение исключительно в автомобильном транспорте.

В настоящее время двигатели ЯМЗ-238 на автомобильные заводы не поставляются из-за ужесточения требований по экологическим параметрам, используются как запасная часть, а так же в местах, где не такие жесткие ограничения — к примеру при производстве дорожной техники или дизельных электростанций.

Устройство дизельных двигателей ЯМЗ-238

Двигатель ЯМЗ-238 имеет восемь цилиндров, с рабочим объемом камеры сгорания 1858 см³ каждый. Принцип работы четырехтактный, характерный для двигателей Отто, порядок работы цилиндров 1-3-6-2-4-5-7-8, впрыск непосредственный, степень сжатия 16,5.

Цилиндро-поршневая группа (ЦПГ) с поршнем из силумина (сплав алюминия с кремнием) и чугунной гильзой так называемого «мокрого типа». ЦПГ крепится к шатуну двухтаврового сечения, отлитому из чугуна со специальной бронзовой вставкой, при помощи пальца «плавающего типа» с двумя стопорными кольцами. Другая сторона шатуна крепится с помощью двух болтовых соединений на шатунную шейку коленвала через вкладыши (бронзовые подшипники скольжения). Цилиндры расположены в два ряда по четыре в каждом.

На каждый ряд приходится одна общая головка блока цилиндров (ГБЦ). Распредвал имеет шестеренчатый привод и является единым для обеих ГБЦ. Коленчатый вал изготовлен методом ковки с шейками, укрепленными методом азотации, имеет пять опорных точек и противовесы. Блок цилиндров отлит из серого чугуна одновременно с верхней частью картера. Блок цилиндров выпуска до 2008г. отличается от современного (унифицирован, имеет укороченную «юбку»). Картер маховика отлит отдельно от блока. Маховик стальной с отдельным зубчатым венцом (используется для стартерного пуска двигателя), выполняется в двух вариантах: под двухдисковое сцепление (широкий) и под однодисковое (узкий). Топливная система мотора ЯМЗ-238 механического плунжерного типа. Двигатель ЯМЗ-236 имеет водяную систему охлаждения и масляную систему смазки смешанного типа (под давлением и методом разбрызгивания), водяные и масляный радиатор установлены отдельно от двигателя.

Подробно с техническими характеристиками и сферой применения двигателей ЯМЗ-238 ознакомьтесь на странице нужной модели.

Двигатели ЯМЗ-236 и ЯМЗ-238: Разборка и сборка в одиночку

Содержание:
1. Установка двигателя на место разборки
2. Разборка двигателей ЯМЗ-236 и ЯМЗ-238
3. Сборка двигателей ЯМЗ-236 и ЯМЗ-238
4. Послесловие

При ремонте двигателя ЯМЗ не всегда бывают удобные условия и не всегда под рукой грузоподъемные механизмы. Поэтому, с течением времени, выработалась определенная методика разбора двигателя и последующей его сборки.

К тому же, могу сказать, что все действия по сборке-разборке двигателя можно выполнить практически одному. Звучит не очень правдоподобно, учитывая что вес двигателя 1000-1250 кг. Но не будем спешить с выводами, попробуем разобраться.

1. Установка двигателя на место разборки

При снятии и установке двигателя на место разборки, желательно чтобы основание было крепкое (к примеру асфальт или плиты). Лучше первый раз опустить на что то мягкое (например, старый баллон) и на левой стороне выкрутить болты, стягивающие крышки коренных подшипников.

Затем, перецепить стропы или чалку за одну головку (за передний и задний рым болт) и подготовить старую гильзу цилиндров или кусок бруса по длине гильзы.

Поднимать двигатель лучше за правую головку, после чего опустить его на пол таким образом, чтобы противоположная головка опиралась на коллектор, а разъем блока по поддону опирался на вертикально поставленную гильзу в середине блока. Под коллектор следует положить доску дюймовку.

2. Разборка двигателей ЯМЗ-236 и ЯМЗ-238

После того, как двигатель встал в устойчивое положение, можно приступать к его полной разборке. Для этого, сразу снимаем: правую головку, компрессор, топливный насос высокого давления, турбину в сборе, генератор, опору компрессора вместе с топливным фильтром и трубопроводами низкого давления, ремень помпы, шкив коленчатого вала и переднюю плиту двигателя вместе с водяным насосом.

Снимаем головки блока

Также снимаем фильтр тонкой очистки масла. Далее, снимаем сцепление, маховик и кожух сцепления. Теперь, можно приступать к снятию поддона, масляного насоса и главное не забыть снять уголок маслопровода прикрученного к блоку.

После этого, можно откручивать шатуны 1, 2, 3, 4 и вытаскивать их вместе с поршнями. Для снятия гильз, лучше применять специальный съемник, а если его нет, то медную выколотку. Если же гильзы идут в металлолом, то гораздо проще выбить их старой полуосью, особенно сподручно это делать ЗИЛовскими или КамАЗовскими полуосями.

Съемник для гильз

Следующим этапом, можно приступить к снятию коленчатого вала двигателя. Для этого откручиваем болты стяжные коренных подшипников со стороны правой головки, а затем откручиваем крышки коренных подшипников снизу. Вытаскиваем крышки, оставляя на месте среднюю. Далее, прокручивая последовательно коленчатый вал, откручиваем 5, 6, 7, 8 шатун и снимаем крышки шатунов.

В виду того, что плоскость разъема блока находится у нас в вертикальной плоскости, то готовим пару брусков и вставляем их под противовесы коленвала. Придерживая коленвал, снимаем последнюю среднюю крышку коленвала и аккуратно его выкатываем.

Коленвал двигателя ЯМЗ

Все, коленвал снят и можно убирать его в сторону. Здесь еще возможно сначала отпустить двигатель с гильзы, а затем его снимать — это по желанию.

Берем домкрат, ставим его наклонно и упираем в верхний угол середины разъема блока, немного поддомкрачиваем и вытаскиваем гильзу из под блока. Спускаем домкрат и если не хватает хода, то перехватываемся и опускаем блок до земли на прокладку.

Затем, монтировкой приподнимаем за левую головку и подкладываем под разъем блока с головкой брусок с тем расчетом, чтобы прокладка доски между коллектором и асфальтом вышла. Теперь снимаем левую головку блока, шатуны с поршнями 5, 6, 7, 8 и гильзы цилиндров. Все, двигатель разобран.

Перед сборкой, блок двигателя стоит в таком положении. Только лучше его оставлять на гильзе, а не на домкрате, т.к. на нем он стоит не очень устойчиво. Также, в момент протяжки коренных и шатунных подшипников, нужно дополнительно подставить домкрат под угол блока.

3. Сборка двигателей ЯМЗ-236 и ЯМЗ-238

После разборки двигателя, дефектуем детали, если надо точим или меняем коленвал, поршневую и начинаем сборку. Для этого, наклоняем блок на 5-8 цилиндр, под шпильки ложим доску дюймовку, затем ставим домкрат на край блока и поднимаем его таким образом, чтобы опять можно было подставить гильзу.

Затем, берем коренные вкладыши и вставляем их в блок. Далее, если вы один, то по брускам закатываем коленвал на место и закрепляем его средней коренной крышкой. Проворачиваем колено для того, чтобы совпали метки на распредвалу и ставим первый бугель не забывая мазать вкладыши и болты маслом.

Потом, ставим на место последний и затягиваем все остальные. Затягивать коренные лучше в два приема: первый раз 20 кгм; второй, уже капитально 43-47 кгм.

Динамометрический ключ

Лучше всего затягивать динамометрическим ключем, но если его нет, то тоже не беда, можно попробовать иной способ. К примеру, я вешу 80 кг — значит под своим весом на рычаге 1 метр, я создам крутящийся момент равный 80 кгм. Если взять рычаг 55-60 сантиметров, то я под своим весом как раз обеспечу требуемую затяжку.

Для того, чтобы затянуть коренные, брал обычно накидной многогранный ключ и трубу, а напильником наносил метку на 55 сантиметрах. Ключ попеременно переставлял на верхний и нижний болт коренных подшипников и под собственным весом последовательно затягивал бугеля, не забывая после каждой затяжки подшипника прокручивать вал.

После затяжки коленвала, приступал к вставке гильз 5-8 цилиндров. Резинки мазал хозяйственным мылом, а забивал гильзы кувалдой через березовый брусок.

Далее, вставляем поршня с шатунами и также протягиваем их под своим весом, но используя общий рычаг, в моем случае 80 кг разделить на 22 кгм = 0.32 метра. Все, половину ЦПГ собрали, пора браться за другую сторону.

Для этого отпускаем за бугельный болт домкратом блок, переваливаем его на другую сторону. Опять поднимаем его домкратом, подставляем гильзу под блок и устанавливаем на место 1-4 гильзы, а затем шатуны с поршнями и затягиваем шатунные болты. Шатунно поршневой механизм собран.

Устанавливаем переднюю крышку двигателя и задний кожух маховика, ставим маховик и затягиваем его. Прикручиваем масляный насос и закрываем поддон.

Если поддон емкостью вперед двигателя, то ложим перед спускной пробкой доску дюймовку и опускаем за поддон двигателя блок, убрав из под блока гильзу цилиндров. Когда блок поддоном лежит на земле, то перевернуть его на поддон всей плоскостью с помощью лома не проблема.

Как только блок занял у нас вертикальное положение, начинаем устанавливать головки, штанги, коромысла. Устанавливаем шкив коленвала и за одним регулируем клапана. Затем, переходим к установке масляных фильтров, сцепления, ТНВД, площадки компрессора, генератора, турбины и стартера.

Прокачиваем из чистой емкости топливную систему и, если нужно, регулируем момент впрыска. Ставим все ремни на место и регулируем их. Смысл в том, чтобы сделать все по двигателю на месте, чтобы потом не прыгать по раме попугаем. Когда двигатель полностью укомплектован, отрегулирован и соответствует агрегату первой комплектации, то поставить его на место и завести дело не сложное.

4. Послесловие

Эксплуатируя автомобиль МАЗ не редко приходится серьезно напрягаться, многих из нас поджидает радикулит и тому подобные болезни. Поэтому, когда будете поднимать некоторые детали, помните о своем здоровье.

В юности я ходил заниматься штангой, больших результатов не достиг, но запомнил слова тренера. Он говорил, что если хотите дружить со штангой, то тренируйте ноги. Ведь у среднего человека становой пресс тянет около 200 кг, потому нагружайте ноги держа прямой спину.

Головка блока двигателя ЯМЗ-238

Для справки, головка двигателя ЯМЗ-238 весит около 90 кг, а коленвал 120 кг. Детали отечественных двигателей легкостью не отличаются.

Однако, мне приходилось много раз снимать одному головку с двигателя ЯМЗ-238: то оторвешь ее от прокладки монтировкой, то за счет ног при прямой спине и вытянутых руках удается ее приподять со шпилек и переставить на колесо.

Надеюсь, что такие упражнения дались мне без ущерба для здоровья. Однако, бесспорно лучше такие детали перетаскивать вдвоем или используя подъемные маханизмы.

Автор: Эдуард Залуцкий

характеристики, обслуживание, ремонт и модификации

Двигатель ЯМЗ 238 — это силовой агрегат семейства моторов выпускаемых Ярославским моторным заводом. Мотор ЯМЗ 238 считается старшим братом не менее известного силового агрегата ЯМЗ-236. Они имеют схожие технические характеристики, устройство работы и конструктивные особенности.

Содержание

Исторический аспект
Технические характеристики
Модификации мотора
Обслуживание силового агрегата
Ремонт двигателя: основное описание
Вывод

Исторический аспект

238-я модель, как и младший собрат 236-й, пришли на смену устаревших движков ЯАЗ-204 и ЯАЗ-206. Разработка и внедрение силового агрегата началось еще в 50-е годы 20 века, когда необходимо было сделать мощный 4-х тактный дизельный двигатель с экономичными показателями.

Отцом двигателей семейства ЯМЗ считается легендарный советский инженер, конструктор и изобретатель — Георгий Дмитриевич Чернышёв. На то время — это был уникальный в своем роде мотор, который выпускали полвека, и зарекомендовал себя, как один из лучших силовых агрегатов во всем мире.

На сегодняшний день, официально мотор ЯМЗ 238 снятый с производства, поскольку Ярославский завод выпускает приемника — ЯМЗ-530 и ЯМЗ-540. Но, производство запасных частей продолжается, а линия останавливаться не будет, по крайней мере, в ближайшее 10 лет.

Технические характеристики

Технические характеристики двигателя ЯМЗ-238 за весь период выпуска и модернизаций не поменялись. Конечно, мотор совершенствовался по последним разработкам и инновациям, но конструктивных изменений было очень мало. Рассмотрим, основные характеристики силового агрегата:

Наименование	Характеристика
Тип	Дизель, турбированный дизель
Объем	15 литров (14 866 см куб)
Конфигурация, параметр	V-образная
Количество цилиндров	8
Количество клапанов	16
Эконорма	от Евро-0 до Евро-4
Диаметр цилиндра	130 мм
Степень сжатия	17,5
Охлаждение	Жидкостное
Клапанный механизм	OHV
Материал исполнения блока и головки	Чугун
Ресурс	800 000 — 1 000 000 км пробега
Топливо	Дизельное топливо
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Применяемость	МАЗ, КРАЗ, УРАЛ, танки серии Т, тракторы К, автобусы ЛАЗ, вездеход ЧЕТРА и другое

Стоит отметить, что всех двигателях серии 238 установлен механический насос высокого давления топлива. На каждый цилиндр установлена своя секция насоса, чтобы сгорание проходило равномерно. Располагается ТНВД между рядами цилиндров, на развале двигателя.

Модификации мотора

ДВС ЯМЗ 238 получил достаточно много модификаций и применяемость на автомобильном ряде. Так, согласно технической документации завода изготовителя, рассмотрим, какой модельный ряд и модификации имеет двигатель «восьмерка»:

235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД3.
235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД6.
240 л.с. (177 кВт) при 2100 об/мин, 882 Н*м (90 кгс*м) при 1500 об/мин — ЯМЗ-238 (базовый).
250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД4.
250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД7.
280 л.с. (206 кВт) при 2100 об/мин, 1029 Н•м (105 кгс•м) при 1500 об/мин — ЯМЗ-238ПМ.
290 л.с. (184 кВт) при 2000 об/мин, 1128 Н•м (115 кгс•м) при 1400 об/мин — ЯМЗ-238ДК.
300 л.с. (220 кВт) при 1900 об/мин, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД5.
300 л.с. (220 кВт) при 1900 об/ммн, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД8.
320 л.с. (235 кВт) при 2100 об/мин, 1117 Н•м (114 кгс•м) при 1500 об/мин — ЯМЗ-238ФМ.
330 л.с. (243 кВт) при 2000 об/мин, 1225 Н•м (125 кгс•м) при 1400 об/мин — ЯМЗ-238ДК.
330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238Д.
330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238ДЕ.
330 л.с. (243 кВт) при 2100 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-238ДЕ2.
330 л.с. (243 кВт) при 1900 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-6582.
360 л.с. (265 кВт) при 1900 об/мин, 1570 Н•м (160 кгс•м) при 1200 об/мин — ЯМЗ-7512.
400 л.с. (294 кВт) при 1900 об/мин, 1715 Н•м (175 кгс•м) при 1200 об/мин — ЯМЗ-7511.
400 л.с. (294 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-6581.
420 л.с. (309 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-7513.

Обслуживание силового агрегата

Двигатель ЯМЗ-238 не имеет значительных отличий от 236 модели. Сервисное обслуживание движка проводится каждые 20-25 тыс. км пробега. Плановое техническое обслуживание ДВС — комплекс операций направленных на сохранение первичного состояния узлов и деталей агрегата. Согласно руководству по ремонту и эксплуатации мотора ЯМЗ составленное заводом изготовителем, рассмотрим, какие операции входят в ТО «восьмерки»:

Замена масла.
Регулировка клапанного механизма.
Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
Очистка форсунок.
Регулировки, связанные с топливным насосом высокого давления.
Другие операции направленные на техническое обслуживание силового агрегата.

Обслужить топливный насос высокого давления топлива — это отдельный комплекс операций, который смогут сделать качественно только мастера по ремонту топливной аппаратуры дизельных моторов.

Ремонт двигателя: основное описание

Ремонт двигателя ЯМЗ 238 — это целый комплекс операций по восстановлению работоспособности мотора, который не рекомендуется делать своими руками. Так, стоит обратиться к профессионалам, которые смогут правильно диагностировать неисправности и износы, а также какой внутренний элемент требуется заменить. Рассмотрим, основной комплекс операций, который проводится для мотора ЯМЗ 238, чтобы провести капитальный ремонт мотора:

Поверхностная диагностика неисправностей проводится на слух. Моторист определяет наличие посторонних шумов, а также предварительное месторасположение.
Демонтаж мотора с автомобиля, а также проведение полной разборки силового агрегата.
Замеры цилиндров и коленчатого вала. Определение номера ремонта, а также заказ запасных частей. Как показывает практика, в большинстве случае, чтобы не растачивать цилиндры двигателя — блок гильзуется. Этот параметр позволяет, а в случае последующих ремонтов растачивать не блок, а гильзы, которые при износе можно вынуть и вставить новые.
Ремонт головки блока цилиндров.
Сборка силового агрегата.

Отдельным параметром стоит восстановление ТНВД. Как показывает практика, мастер ремонтирует только плунжерную пару, которая изнашивается наиболее часто.

Что касается поточных ремонтных операций, то каждый владелец автомобиля с двигателем ЯМЗ обладает достаточными навыками и знаниями, что восстанавливать свой двигатель самостоятельно, главное, чтобы рука росла из нужного места. К наиболее частым проблемам относится:

Неисправность стартера и генератора.
Выход со строя водяного насоса.
Замена приводных ремней.
Регулировка клапанного механизма.
Замена масла.
Замена фильтров двигателя.

Инструкция по ремонту каждого узла имеется в интернете или можно использовать заводские книги, которые имеются в открытом доступе.

Вывод

Двигатель ЯМЗ 238 считается легендой отечественного автомобилестроения. Больше чем, за полвека производства, силовой агрегат показал себя как надежный и легко ремонтируемый. За эти качества он и полюбился автомобилистам.

Стоит отметить, что ЯМЗы, как 238, так и 236, часто шли на экспорт большими партиями. Например, Китай заказывает для своих большегрузных грузовиков именно двигатели этой серии, поскольку с ЯМЗом может соревноваться только БЕЛАЗ и Катерпиллер, но они стоят намного дороже отечественного аналога.

Двигатель ЯМЗ-658: характеристики, устройство, описание

Дизельный двигатель ЯМЗ 658 стал первым российским агрегатом, который по техническим параметрам соответствует требованиям EVRO-3. Первая презентация этой модели состоялась на международной автовыставке в Москве, где двигатель был установлен на грузовой автомобиль МАЗ 5440. Эта серия силовых установок является собственной разработкой Ярославского моторного завода, и в настоящий момент по праву считается одним из наиболее совершенных и перспективных двигателей отечественного производства.

Технические характеристики

Технические характеристики двигателя ЯМЗ-658 за весь период выпуска и модернизаций не поменялись. Конечно, мотор совершенствовался по последним разработкам и инновациям, но конструктивных изменений было очень мало. Рассмотрим, основные характеристики силового агрегата:

МАЗ с мотором 658 от ЯМЗ.

Наименование	Характеристика
Тип	Дизель, турбированный дизель
Объем	15 литров (14 866 см куб)
Конфигурация, параметр	V-образная
Количество цилиндров	8
Количество клапанов	16
Эконорма	от Евро-0 до Евро-4
Диаметр цилиндра	130 мм
Степень сжатия	17,5
Охлаждение	Жидкостное
Клапанный механизм	OHV
Материал исполнения блока и головки	Чугун
Ресурс	800 000 — 1 000 000 км пробега
Эконорма	Евро 3 Евро 4 (6585) Евро 5 (6587)
Топливо	Дизельное топливо
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Применяемость	МАЗ-5316, 5336, 5440, 5516, 6303, 6312 МАЗ-6422, 6425, 6430, 6501, 6517 МЗКТ-69221 К-744 КрАЗ Т17. 0ЕХ Палессе 2U250A, FS6028C, GS10, GS12

Стоит отметить, что всех двигателях серии 658 установлен механический насос высокого давления топлива. На каждый цилиндр установлена своя секция насоса, чтобы сгорание проходило равномерно. Располагается ТНВД между рядами цилиндров, на развале двигателя.

К моменту перехода на экологический стандарт Евро-3, компания Автодизель выпустила более современную модификацию V8 мотора. Данный дизель был создан на основе ЯМЗ-7511 и оснащается тем же V8 блоком с углом развала 90° и с мокрыми гильзами. Выступ гильзы над поверхностью блока — 1.6 мм. Внутри блока стоит коленвал от 7511. Здесь применены алюминиевые поршни диаметром 130 мм, высотой 85 мм, а диаметр пальца — 52 мм. Они немного изменены и имеют свои кольца. Поршневые пальцы остались старые.

Сверху блока установлены две 8-клапанные головки от 7511. Клапана регулируются все так же — после 1000 часов работы ДВС. Зазоры те же — 0.25-0.3 мм. На всех модификациях 658 установлен турбокомпрессор ТКР-100. На версиях Евро-3 стоит электронный насос ЯЗДА 179 и форсунки 267-21, а управляет двигателем ЭБУ Абит М230.Е3. Такой движок иногда называют ЯМЗ-238 Евро 3. Модификации 6585 и 6586 оснащены Common rail и отвечают стандартам 96-02 и Евро-4 соответственно. Тут применен блок управления Абит М240.

Данный движок имеет идентичную модель с меньшим количеством цилиндров — ЯМЗ-656.

Семейство 658 все еще находится в производстве, но их заменяют на рядные ЯМЗ-650.

Модификации мотора

ДВС ЯМЗ 658 получил достаточно много модификаций и применяемость на автомобильном ряде. Так, согласно технической документации завода изготовителя, рассмотрим, какой модельный ряд и модификации имеет двигатель «восьмерка»:

ЯМЗ-6581 — модель на 400 л.с. при 1900 об/мин, момент 1766 Нм при 1100-1300 об/мин. Здесь стоит насос 179-10. Его экологический класс — Евро-3.

Встречается этот дизель на МАЗ-5516, 6303, 6312, 6422 и 6501; КрАЗ Т17.0ЕХ.

ЯМЗ-6582 — модификация с ТНВД 179-20 (на моделях 6582. 10, −01, −06 и −07) или 179-40 (на всех остальных). Этот мотор показывает 330 л.с. при 1900 об/мин и момент 1274 Нм при 1100-1300 об/мин.

Стоит на МАЗ-5336, 5516, 6303, 6312, 6422.

ЯМЗ-6583 — еще одна версия, на этот раз с насосом 179-30. Ее мощность 360 л.с. при 1900 об/мин, момент 1569 Нм при 1100-1300 об/мин.
ЯМЗ-6585 — версия, созданная под 4-й экологический класс (нормы 96-02). Здесь использован Common rail с насосом ЯЗДА 47.5 (давление впрыска 1600 бар), а также ЭБУ Абит М240. Давление наддува 1.5 бар, мощность 420 л.с. при 1900 об/мин, крутящий момент 1766 Нм при 1100-1500 об/мин.
Стоит на МЗКТ-69221, К-744, МАЗ-6425, 6517 и других автомобилях.
ЯМЗ-65851 — аналог 6585, но настроен на 400 л.с. при наддуве 1.45 бар.
ЯМЗ-65852 — еще одна версия с настройкой на 330 л.с. при 1900 об/мин, момент 1275 Нм при 1100-1500 об/мин. Давление наддува снижено до 1.4 бар.
Стоит на Палессе 2U250A и Палессе GS10.

ЯМЗ-65853 — аналог 65852, но момент равен 1521 Нм при 1100-1500 об/мин. Наддув 1.4 бар.

Устанавливался на МАЗ-5316, Палессе FS6028C, Палессе GS12.

ЯМЗ-65854 — мотор для Кировца К-744. Его отдача 300 л.с. при 1900 об/мин, а момент 1373 Нм при 1100-1500 об/мин. Давление наддува — 1.2 бар.
ЯМЗ-65855 — тракторный двигатель от К-744 с наддувом 1.4 бар. Мощность 350 л.с. при 1900 об/мин, момент 1570 Нм при 1100-1500 об/мин.
ЯМЗ-65857 — версия для Кировца К-744 на 390 л.с. при 1900 об/мин, момент 1864 Нм при 1100-1500 об/мин. Наддув не изменился — 1.4 бар.
ЯМЗ-6586 — аналог 6585, где увеличили давление впрыска до 1800 бар, установили scr-катализатор и мотор стал соответствовать классу Евро-4. Характеристики остались неизменны.
ЯМЗ-65861 — версия 65852 для Евро-4.
ЯМЗ-65862 — такой же 65853 отвечающий нормам Евро-4.
ЯМЗ-6587 — модификация 6586 под Евро-5, где давление впрыска равно 1600 бар и стоит другая турбина. Технические характеристики аналогичны.

Обслуживание силового агрегата

Двигатель ЯМЗ-658 не имеет значительных отличий от своих собратьев. Сервисное обслуживание движка проводится каждые 20-25 тыс. км пробега. Плановое техническое обслуживание ДВС — комплекс операций направленных на сохранение первичного состояния узлов и деталей агрегата. Согласно руководству по ремонту и эксплуатации мотора ЯМЗ составленное заводом изготовителем, рассмотрим, какие операции входят в ТО «восьмерки»:

Замена масла.
Регулировка клапанного механизма.
Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
Очистка форсунок.
Регулировки, связанные с топливным насосом высокого давления.
Другие операции направленные на техническое обслуживание силового агрегата.

Обслужить топливный насос высокого давления топлива — это отдельный комплекс операций, который смогут сделать качественно только мастера по ремонту топливной аппаратуры дизельных моторов.
