Драйвер шагового двигателя DRV8825 | Gistroy

Размер и вид данного приспособления такой же, как у популярного конкурента A4988. Основой модуля является микрочип, по его названию называют весь модуль. Для чего в принципе используют такие запчасти. Микроконтроллер подает команду двигателю сделать шаг, однако мотор такого не понимает. Надо преобразовать ее в ток, который будет подаваться на обмотку. Такое преобразование команды происходит в драйвере шагового двигателя.

Основной смысл в комплектации электромодуля и степпера – дробление на микрошаг. Разные микрочипы поддерживают разное дробление. Так, преимуществом DRV8825 является возможность раздробить его на 32. То есть заставить степпер совершать не полный оборот, а часть от него. Это повышает плавность движения. Однако при этом контроллеру для поддержания скорости приходится выдавать огромное количество команд в секунду. Если плата, например, 8-битная, то такой модуль хоть и будет совместим. Но корректно работать вряд ли. Вот уже с 32-битной дело пойдет лучше.

Такое устройство 8825 может выдерживать напряжение до 45 Вольт, но стоит заметить, что минимальное 8,2 В. Поэтому следует быть внимательным при выборе мотора, с 5 вольтовым надо быть осторожным. Еще преимущество – сила тока, которую он может выдавать. Если в А4988 всего два Ампера, то здесь можно разогнать до 2,5. Это максимальная сила, поэтому необходимо использовать дополнительное охлаждение. Даже маленького радиатора, который идет обычно в комплекте не хватает. Обязательно устанавливать дополнительный кулер! Также сам микрочип имеет большую площади и больше «ножек», что позволяет ему тщательнее распределять нагрев и от этого меньше нагреваться.

Распиновка драйвера DRV8825 разнесена на две стороны, как в любом другом электронном модуле. Обозначения не отличаются, в крайнем случае, можно посмотреть руководство.

Первая сторона включает в себя:
1. Step
2. Dir
3. Sleep
4. Reset
5. M2
6. M1
7. M0
8. Enable

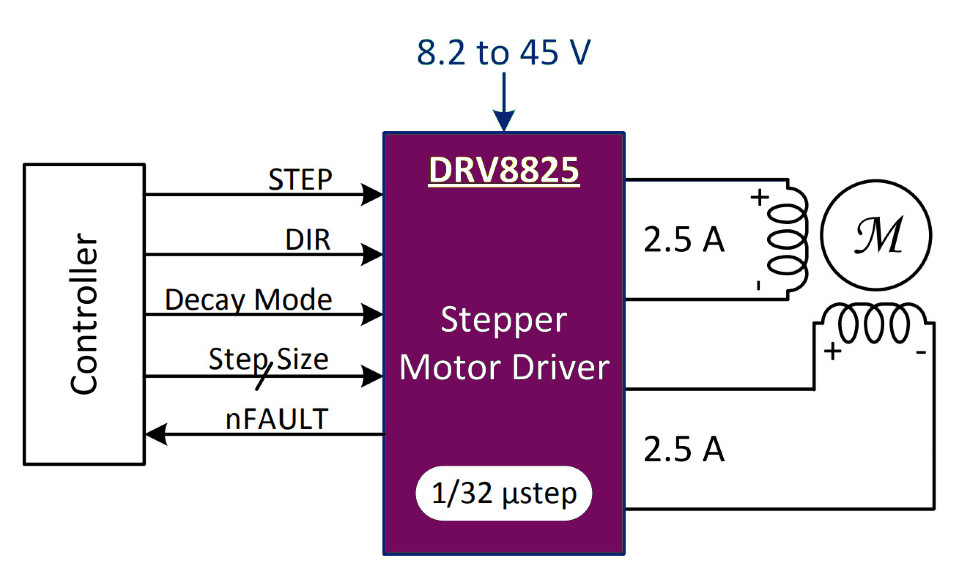

Разберем основные входы. Управление происходит через две «ноги», которые присоединяем к разъемам один и два. Step – дает команду на движение, DIR (direction) – задает направление движения. Третий пин – спящий режим, четвертый – сброс. Три М – это для настройки микрошага. Все манипуляции производятся в соответствии с таблицей, которая идет в комплекте с устройством. Последний – это включение и выключение самого прибора.

Вторая часть:
1. GND
2. Fault
3. A2
4. A1
5. B1
6. B2
7. GND
8. VMOT

1 пин заземления относится к микроконтроллеру. Fault – включение защитных элементов. 3 — 6 входы/выходы – относятся к подключению обмоток, а 7 — 8 – к его питанию. То есть соединение простое: одна сторона – к степперу, вторая – к плате Arduino.

На плате также есть резистор, которым регулируются амперы, потенциометр. Это необходимо сделать, чтобы не нарушить работу мотора. Если в А4988 формула была пусть и не супер сложной, но все же была. Для драйвера DRV8825 нужно просто взять номинальный значение для движка и разделить его пополам.

Vref = Current Limit/2

С помощью отвертки и вольтметра легко отрегулировать потенциометр. Плюс – на сам резистор, минус на «землю» и крутим до нужных нам значений. Питать на 100% заявленным током не стоит, лучше работать он от этого не будет. Достаточно использовать 70% рабочего напряжения, настраивать потенциометр следует, учитывая такой факт.

Питание драйвера DRV8825 подается только на источник для степпера, отсюда он берет и для цифровой части. В микрочипе есть встроенные защиты: от превышения тока, перегрева и понижения напряжения. Однако, при соединении рекомендуется использовать конденсаторы емкостью около 100 микрофарад (16 Вольт).

Подключение происходит соединением разъемов при помощи джамперов. У биполярного степпера – две обмотки, соответственно, четыре провода: А1, А2 (А+ и А-) и В1, В2 (В+ и В-). Блок питания подключается через конденсатор и питает двигатель, логические пины питаются от Arduino. К плате подключаем выводы step и direction и обязательно запоминаем куда подключили, чтобы потом прописать их в скетче. Если не подключать выводы М0 — М2, то при программировании мотор будет двигаться в разных направлениях, но только на полный шаг. Подключив их к цифровым выходам на плате, можно регулировать микрошаг мотора.

Работать с ним можно через программное обеспечение Arduino IDE/ существует немало библиотек, но самая доступная для новичков – AccelStepperMaster. Как известно, все ПО для данных платформ находится в открытом доступе и не требует никаких оплат. Написание скетчей ничем не отличается от других датчиков.

Итак, преимущества использования драйвера DRV8825 перед практически аналогом А4988:

• Увеличенный ток до 2. 5 А.
• Деление на 32 микрошага.
• Плавность хода.
• Меньше перегрев.
• Подавленный шум.
• Выше скорость вращения.

Многие отмечают некоторые минусы в работе с устройством. В частности касательно основного преимущества 1/32 шага. При установке микрошагов происходят скачки и сбои. На большой скорости не видно, однако отражается этот сбой в работе прибора, управляемым степпером. В первую очередь, проблемы могут возникать при использовании некачественных приборов, не оригинальных. Многие поставщики не производят хорошую продукцию. Поэтому стоит читать отзывы.

Но такому поведению есть еще объяснение. В характеристиках можно заметить пункт Decay mode, он расположен на ножке самой микросхемы. Отвечает за спад тока, то есть за сброс магнитного напряжения с катушки. Бывает три режима: быстрый, медленный, смешанный. В оригинале эта девятнадцатая ножка свободная и режим по умолчанию смешанный. Если спаять эту ножку перемычкой с пятью вольтами (соседними), то режим перейдет в быстрый, точность увеличится.

Конечно, можно приобрести дорогой, фирменный с хорошими характеристиками, отзывами. Однако, собирая дома свой станок ЧПУ, лазерный гравер, 3D-принтер, стоимость является основополагающим фактором при выборе запчастей. Поэтому вариант драйвера DRV8825 неплох, даже если он китайский. А совершив небольшие улучшения можно добиться хороших результатов работы. Обязательно помните о дополнительном охлаждении электроники и то, что все манипуляции производятся только при выключенном механизме.

Драйвер шагового двигателя DRV8825 с радиатором

1 750 тг

Нет в наличии

Уведомить о поступлении

Артикул: 0705008

Категория: Драйверы

• Описание
• Характеристики
• Габариты

DRV8825 — это модуль драйвера для управления одним биполярным шаговым двигателем, например, NEMA17. Данный драйвер рассчитан на ток до 2,2 А (с радиатором) и позволяет работать с микрошагом 1/32. Модуль взаимозаменяем с модулем драйвера A4988.

Для удобного подключения сразу нескольких драйвером можно использовать версии CNC платы расширения для Arduino UNO и для Arduino Nano.

Одним из ключевых параметров шаговых двигателей является количество шагов на оборот 360°. Например, для шаговых двигателей Nema17 это 200 шагов на оборот, то есть 1 шаг равен 1.8°. Драйвер DRV8825 позволяет увеличить это значение за счёт возможности управления промежуточными шагами и имеет шесть режимов микрошага (1, 1/2, 1/4, 1/8 и 1/16, 1/32).

Разрешение микрошага устанавливается комбинацией сигналов на входах S1, M2, и M3. Есть шесть вариантов дробления шага:

Для работы в режиме микрошага необходим слабый ток. На модуле ток ограничить находящимся на плате потенциометром. Драйвер очень чувствителен к скачкам напряжения по питанию двигателя, поэтому производитель рекомендует устанавливать электролитический конденсатор большой емкости по питанию VMOT для сглаживания скачков.

Внимание! Подключение или отключение шагового двигателя при включённом драйвере может привести выходу двигателя из строя!

Контактная группа модуля:

• EN – включение/выключение драйвера (0 — включен, 5 В — выключен)
• M1, M2, M3 – контакты для установки режима микрошага
• RST – cброс микросхемы
• SLP – включение спящего режима: если подтянуть его к низкому уровню, драйвер перейдет в спящий режим
• STEP – генерация импульсов для движения двигателей (каждый импульс – шаг), можно регулировать скорость двигателя
• DIR – установка направление вращения (0 — против часовой стрелки, 5 В — по ходу часовой стрелки)
• VMOT – питание для двигателя: 8,2 – 45 В (при установке конденсатора емкостью 100 мкФ)
• GND – «земля», общий провод
• 2B, 2A, 1B, 1A – для подключения обмоток двигателя
• FAULT – вывод индикации защиты: 0низкий уровен на выходе говорит о том, что полевые транзисторы H-моста отключены из-за перегрузки или перегрева

Пример подключение для работы в полношаговом режиме:
