Система запуска двигателя – назначение, устройство, принцип действия
Главная »
Электрооборудование » Система запуска двигателя

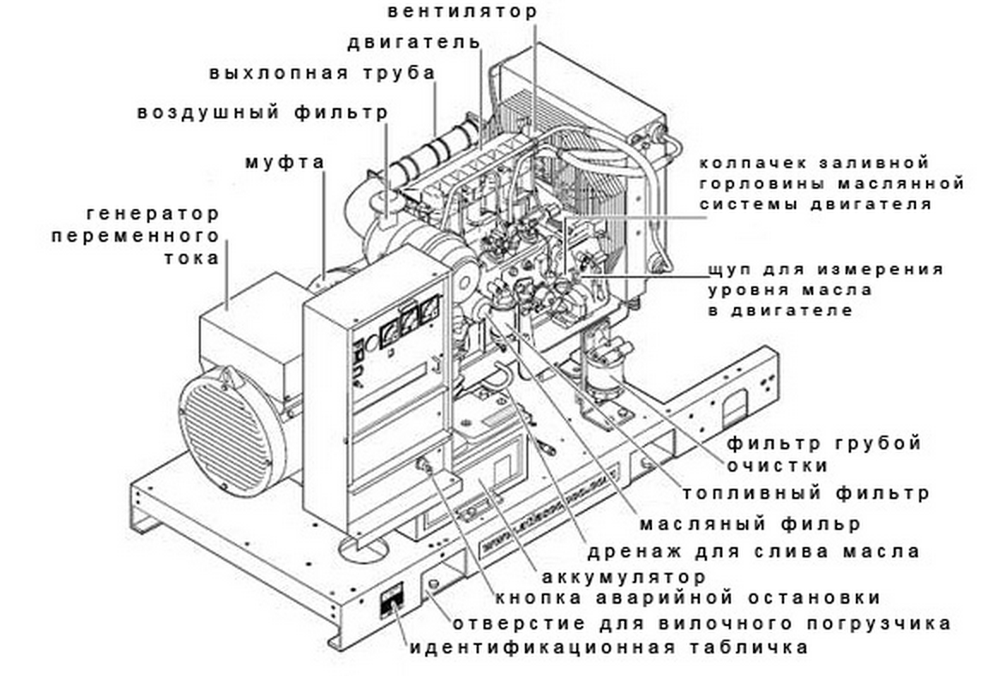

Система запуска двигателя, как следует из названия, предназначена для запуска двигателя автомобиля. Система обеспечивает вращение двигателя со скоростью, при которой происходит его запуск.
На современных автомобилях наибольшее распространение получила стартерная система запуска.
Система запуска двигателя входит в состав электрооборудования автомобиля. Питание системы осуществляется постоянным током от аккумуляторной батареи.
Система запуска включает стартер с тяговым реле и механизмом привода, замок зажигания и комплект соединительных проводов.
Стартер создает необходимый крутящий момент для вращения коленчатого вала двигателя. Он представляет собой электродвигатель постоянного тока. Конструктивно стартер состоит из статора (корпуса), ротора (якоря), щеток со щеткодержателем, тягового реле и механизма привода.
Тяговое реле обеспечивает питание обмоток стартера и работу механизма привода. Для выполнения своих функций тяговое реле имеет обмотку, якорь и контактную пластину. Внешнее подключение к тяговому реле осуществляется через контактные болты.
Механизм привода предназначен для механической передачи крутящего момента от стартера на коленчатый вал двигателя. Конструктивными элементами механизма являются: рычаг привода (вилка) с поводковой муфтой и демпферной пружиной, муфта свободного хода (обгонная муфта), ведущая шестерня. Передача крутящего момента осуществляется путем зацепления ведущей шестерни с зубчатым венцом маховика коленчатого вала.
Замок зажигания при включении обеспечивает подачу постоянного тока от аккумуляторной батареи к тяговому реле стартера.
Система запуска, устанавливаемая на бензиновые и дизельные двигатели, имеет аналогичную конструкцию. Для облегчения запуска дизельных двигателей в холодное время система запуска может оборудоваться свечами накаливания, которые подогревают воздух во впускном коллекторе. С этой же целью на автомобилях применяются системы предпускового подогрева.
Дальнейшим развитием системы запуска двигателя являются: автоматическийо запуск двигателя, интеллектуальный доступ в машину и запуск двигателя без ключа, система Стоп-Старт.
Работа системы запуска осуществляется следующим образом. При повороте ключа в замке зажигания ток от аккумуляторной батареи поступает на контакты тягового реле. При протекании тока по обмоткам тягового реле происходит втягивание якоря.
Якорь тягового реле перемещает рычаг механизма привода и обеспечивает зацепление ведущей шестерни с зубчатым венцом маховика.
При движении якорь также замыкает контакты реле, при котором происходит питание током обмоток статора и якоря. Стартер начинает вращаться и раскручивает коленчатый вал двигателя.
Как только происходит запуск двигателя, обороты коленчатого вала резко возрастают. Для предотвращения поломки стартера срабатывает обгонная муфта, которая отсоединяет стартер от двигателя. При этом стартер может продолжать вращаться.
При повороте ключа в замке зажигания стартер останавливается. Возвратная пружина тягового реле перемещает якорь, который в свою очередь возвращает механизм привода в исходное положение.
Система запуска двигателя
Знаете ли вы, что первые автомобили запускались не с помощью ключа, а путем использования кривого стартера? Представьте зрелище, если бы сейчас на дорогостоящих авто, вроде БМВ, Ауди, или Мерседес, водитель выходил из авто, вставлял рычаг в отверстие переднего бампера, и усердно начинал бы вращать ручкой кривого стартера, чтобы провернуть коленвал и запустить двигатель. Это, конечно, всего лишь шутка, так как современные автомобили оснащены современными системами запуска двигателя.
Знаете ли вы, что первые автомобили запускались не с помощью ключа, а путем использования кривого стартера? Представьте зрелище, если бы сейчас на дорогостоящих авто, вроде БМВ, Ауди, или Мерседес, водитель выходил из авто, вставлял рычаг в отверстие переднего бампера, и усердно начинал бы вращать ручкой кривого стартера, чтобы провернуть коленвал и запустить двигатель. Это, конечно, всего лишь шутка, так как современные автомобили оснащены современными системами запуска двигателя.
Когда-то в диковинку была установка системы запуска двигателя автомобиля с помощью ключа, но сейчас данная система уже замещается более современными, и в ближайшем будущем, вполне возможно, что большая часть автомобилей уже будет обладать системой запуска двигателя без ключа. Конечно, это относится только к передовикам автомобильной промышленности: немецким, японским, даже корейским брендам. А вот остальным придется довольствоваться пока тем, что есть. Поэтому давайте пока не будем соваться в будущее, а воздадим должное современным традиционным технологиям и рассмотрим в качестве классического примера, как работает система запуска двигателя ВАЗ 2110.
Немного об устройстве традиционной системы запуска
Итак, каждый из вас примерно представляет принцип работы системы: Вы вставляете ключ в замок зажигания, проворачиваете его, и спустя пол секунды двигатель начинает мурлыкать. Казалось бы, все просто, но за всем этим стоит довольно сложный процесс. Чтобы понять его, необходимо рассмотреть устройство традиционной системы запуска двигателя ВАЗ 2112, которая аналогична другим автомобилям, запуск двигателя которых осуществляется с помощью ключа.
Основной частью, конечно же, считается стартер, который и осуществляет первичное вращение коленчатого вала для запуска двигателя. Для того чтобы осуществлять вращение, стартеру необходим источник питания, в роли которого выступает АКБ, и это второй важный элемент системы. В систему старта двигателя входит и замок зажигания. Наконец, к их числу можно добавить и систему проводов, которые и связывают все механизмы в одно целое – систему запуска двигателя.
А теперь, максимально просто о принципе работы. В момент поворачивания ключа в положение «Запуск», замыкаются электроцепи и от АКБ начинает поступать энергия. Стартер, получив питание, начинает вращать коленчатый вал. В четко установленный момент зажигания, свеча подает искру в цилиндр, воспламеняет рабочую смесь и, таким образом, осуществляется запуск двигателя. Снова повторим, что это максимально упрощенное представление процесса, дабы лишний раз не запутывать вас сложностью специфики работы системы.
Теперь, ознакомившись с традиционной системой запуска двигателя, с чистой совестью и светлой головой мы можем немного углубиться в инновационные системы осуществления старта, некоторые из которых уже успешно устанавливаются многие годы на авто, а некоторые только начинают приобретать массовый характер.
Система запуска двигателя с кнопки
Еще лет 10 назад подобная система считалась чем-то невероятным и устанавливалась только на экспериментальные автомобили. Ныне рассматриваемая опция, которая еще носит название «система запуска двигателя Engine Start» устанавливается если не на половину выпускаемых автомобилей, то на третью часть, так точно.
Существует несколько модификаций данной системы бесключевого запуска двигателя. Одна из них подразумевает лишь нажатие кнопки, после чего двигатель сразу же запускается, другая, считающаяся более безопасной, сделана по принципу вставить, и нажать, то есть применяется что-то вроде ключа, который вставляется в специальный разъем, а затем, на этом же ключе нажимается кнопка для запуска двигателя.
И хоть на первый взгляд может показаться, что система сложно устроена, принцип ее работы примерно такой же, как и принцип традиционной системы запуска двигателя, только контакты замыкаются не путем поворота ключа, а благодаря нажатию кнопки.
Система автоматического запуска двигателя
Как правило, подобные опции интегрированы в автомобильную сигнализацию, наряду с другой популярной опцией – системой блокировки запуска двигателя, которая уже относится к числу охранных систем. Автосигнализация, имеющая дополнительный механизм, способна осуществлять запуск двигателя самостоятельно, путем установки таймера запуска, либо же с помощью дистанционного управления. Поэтому подобные новинки еще называют системами дистанционного запуска двигателя. Достаточно нажать одну кнопку на пульте управления, и автомобиль сразу же запустится. Очень удобная опция, если у вас нет предпусковго подогревателя двигателя, или же просто нет возможности тратить время на прогрев мотора в зимнее время.
Различают несколько подобных систем: как мы уже выяснили, они могут быть интегрированы в автосигнализацию, могут устанавливаться на автомобиль заводом-изготовителем и управляться с помощью пульта на ключе зажигания, либо же активироваться, путем использования вашего смартфона, который генерирует код команды запуска. Такие системы запуска двигателя с телефона выделяют в отдельную опцию, но вполне логично причислять их к дистанционным системам старта.
Вполне возможно, что в ближайшем будущем появятся и другие виды систем запуска двигателя, которые будут еще более интересными, чем системы-предшественницы. Читайте наш контент, и будьте в курсе всех событий автомобильного мира!
Источник: pro-tachku.ru
4 устройства дистанционного запуска автомобиля, которые работают с любым транспортным средством
4 устройства дистанционного запуска автомобиля, которые работают с любым транспортным средством | СейфВайс перейти к основному содержанию
Искать:
Мы тщательно изучили десятки устройств дистанционного запуска автомобилей, чтобы предложить вам четыре лучших варианта.
Преступник RS7-G5
ЖК-экран
Совместимость с двумя автомобилями
Посмотреть на Amazon
Читать обзор
Avital 4105L
Без ЖК-экрана
Более низкая цена
Посмотреть на Amazon
Прочитать отзыв
Viper 5305V
ЖК-экран
Шеститональная сирена
Сэкономьте $13
Посмотреть на Amazon
Прочитать отзыв
Prestige APS997Z
ЖК-экран
Диапазон в одну милю
Посмотреть на Amazon
Прочитать обзор
Автор
Каз Вейда
Исследователь и писатель
21 ноября 2022 г.
Заводить автомобиль с помощью пульта дистанционного управления до того, как вы сядете за руль, очень удобно, но нам нужны дополнительные опции с передовыми технологиями, такими как двусторонняя связь, вход без ключа и, в некоторых случаях, ЖК-экраны или функции безопасности.
Запустите свой двигатель с лучшим дистанционным стартером автомобиля с Преступник . Его удаленный автомобильный стартер работает с широким спектром транспортных средств с двусторонней связью и впечатляющим радиусом действия 3000 футов.
Best remote car starters
Crimestopper RS7-G5
: Best overall
Avital 4105L
: Best for budgets
Viper 5305V
: Best security
Prestige APS997Z
: Лучший диапазон
Compare the best remote car starters
Product
Best for
List price *
Range
Two-way communication
Alarm or siren
Управление смартфоном
Узнать больше
Crimestopper RS7-G5
Лучший результат
$108,96
3000 футов
Да
No
Yes
View on Amazon
Avital 4105L
Best budget
$60. 62
1,500 feet
No
No
№
Посмотреть на Amazon
Viper 5305V
Лучшая защита
$ 194,00
1 300 футов
Да,
Да
Да
Вид на Amazon
9
1115111511511511511518
115111511511518
915151511511511511511511511511511518
.
$ 139,99
5,280 футов
Да
Да
Да
9018 ASPER. Прочитайте полный отказ от ответственности.
Предотвратите кражу вашего автомобиля
Устройство дистанционного запуска с функциями безопасности может помочь предотвратить кражу. Кроме того, рассмотрите дополнительные меры безопасности, такие как замки на рулевом колесе, послепродажную автомобильную сигнализацию и даже наружные домашние камеры слежения с видом на подъездную дорожку, чтобы отговорить воров от нападения на ваш автомобиль.
Лучшие отзывы о дистанционном запуске автомобиля
1. Crimestopper RS7-G5: Лучший в целом
Лучший в целом
Crimestopper RS7-G5
108,96 $
Посмотреть на Amazon
* Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.
Получите дистанционный запуск и вход без ключа для двух автомобилей с Crimestopper . Эта система дистанционного запуска имеет двустороннюю связь, пейджер с ЖК-экраном и обратный отсчет того, как долго ваш автомобиль работает. RS7-G5 от Crimestopper совместим с большинством автомобилей и имеет радиус действия 3000 футов, так что вы можете запустить двигатель своего автомобиля, находясь на другой стороне парковки или на улице.
Хотя мобильное приложение доступно как для пользователей iOS, так и для Android, вам придется приобрести устройство, которое предлагает управление со смартфона, отдельно. Также имейте в виду, что брелоки, как сообщается, являются аккумуляторными свиньями.
Плюсы
Диапазон 3000 футов
Двусторонняя связь
ЖК-экран
Совместимость с большинством автомобилей
Минусы
Пульты быстро разряжают батареи
Приложение для управления смартфоном приобретается отдельно
Двусторонняя связь
Это важная функция, потому что без нее вы не можете быть уверены, что ваш автомобиль завелся, если он не находится в вашей прямой видимости. Двусторонняя связь означает, что автомобиль может подать сигнал на ваш пульт дистанционного управления, что вы готовы к работе.
2. Avital 4105L: лучший для бюджета
лучший для бюджета
Avital 4105L
$60,62
Посмотреть на Amazon
*цена на Amazon.com на дату публикации Прочитайте полный отказ от ответственности.
Если вам нужны только основы, обратите внимание на устройство дистанционного запуска Avital . У него есть два брелока, которые обеспечивают вход без ключа, открывание багажника и дистанционный запуск на расстоянии до 1500 футов. Вы также можете запрограммировать, как долго ваш автомобиль будет работать при дистанционном запуске, что является отличной функцией, если вам нужна топливная экономичность.
Недостатком является то, что пульт Avital имеет только одностороннюю связь, а это означает, что вы не сможете проверить, ответил ли ваш автомобиль. Но по доступной цене, возможно, вы не будете возражать против того, чтобы посмотреть в окно, не выходя из дома или офиса, чтобы проверить.
Плюсы
Бесключевой доступ
Диапазон 1500 футов
Недорогая цена
Минусы
Односторонняя связь
Без ЖК-экрана
Нет управления смартфоном
3. Viper 5305V: Лучшая защита
Лучшая защита
Viper 5305V
194,00 $
Посмотреть на Amazon
* Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.
Система удаленного запуска Viper — это кадиллак среди автомобильных стартеров, оснащенный функциями, которые позволяют другим брендам конкурировать за свои деньги. Этот двусторонний пейджер имеет ЖК-дисплей, отпирание багажника и считывание температуры автомобиля. Все это приятные преимущества, но функции безопасности действительно выделяют эту модель. Оснащенная шеститональной сиреной и дистанционным шифрованием, система Viper представляет собой частично дистанционный запуск, частично автомобильную сигнализацию.
За такую цену вы ожидаете получить управление со смартфона, но, как и для других устройств дистанционного запуска автомобиля в нашем списке, вам придется покупать приложение и модуль отдельно. Тем не менее, Smart Start от Viper получает восторженные отзывы как от пользователей iOS, так и от Android, поэтому это может быть стоящим вложением. 2,3 Viper также определяет дальность действия этого стартового устройства как «четверть мили», но это немного хитро, поскольку это означает довольно скромные 1300 футов.
Плюсы
Двусторонняя связь
ЖК-дисплей
Считывание температуры автомобиля
Функции безопасности
Минусы
Более высокая цена
Управление со смартфона продается отдельно
Диапазон 1300 футов
4.
Prestige APS997Z: лучший ассортимент
лучший ассортимент
Prestige APS997Z
$139,99
Посмотреть на Amazon
*Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.
Модель Prestige APS997Z средней ценовой категории, но с широким набором функций имеет впечатляющую дальность действия в одну милю.
Он выполняет все те же функции, что и дистанционный стартер автомобиля: включает зажигание и устанавливает нужную температуру, запирает/отпирает двери, включает свет, открывает багажник, а также автоматически отключает холостой ход, пример.
Но у него также есть воющая сирена, бесшумная автомобильная сигнализация и датчик удара на случай, если кто-то проявит агрессию с вашим автомобилем.
Если вы добавите подписку CarLink, вы также сможете отслеживать работу своего автомобиля и использовать функцию GPS-отслеживания, чтобы увидеть, куда ваш подросток уводит машину после комендантского часа (или, что еще хуже, если ее угнали).
При наличии всех этих функций модуль, скорее всего, потребует профессиональной установки. Мы видели много энтузиастов и даже некоторых механиков, которым требовались дополнительные схемы или помощь службы поддержки.
Плюсы
Достойная цена
Диапазон в одну милю
Автомобильная сигнализация и функции безопасности
Возможность подключения смартфона
ЖК-экран на брелоке
Минусы
Сложная установка
Отличные возможности подписки
На что следует обратить внимание перед покупкой устройства дистанционного запуска автомобиля
Вот краткое изложение того, какие функции должны быть на первом месте в вашем списке, когда вы ищете устройство для дистанционного запуска автомобиля.
Будьте осторожны, чтобы не инвестировать в больший диапазон, чем вам нужно. Хотя больший диапазон может показаться впечатляющим, подумайте, как часто вам действительно нужно будет заводить машину с расстояния в милю, и покупайте соответственно.
Вход без ключа
Хотя выбрасывание ключа звучит неплохо, имейте в виду, что эта функция не всегда работает на новых автомобилях. Проконсультируйтесь с профессиональным установщиком о модели, которую вы планируете приобрести для своего автомобиля.
Управление через смартфон
Использование приложения для запуска автомобиля — это сбывшаяся мечта, но эта передовая технология не входит в стандартную комплектацию большинства устройств дистанционного запуска автомобиля. Вам нужно будет приобрести модуль и приложение отдельно, чтобы получить управление со смартфона и GPS-трекер.
Система безопасности
Подумайте, хотите ли вы дистанционный запуск с такими функциями безопасности, как сирена послепродажного обслуживания, режим парковщика или тревожные кнопки. Если вы собираетесь установить автомобильную сигнализацию в какой-то момент, имеет смысл купить систему, которая дает вам лучшее из обоих миров.
Установка системы дистанционного запуска в вашем автомобиле
Несмотря на то, что вы можете выбрать установку своими руками, чтобы сократить расходы, мы не рекомендуем это для дистанционного запуска автомобиля. Во многих случаях вам может понадобиться модуль байпаса или обширная проводка, чтобы сделать стартер совместимым с вашим автомобилем, поэтому лучше доверить это профессионалам . Лицензированный техник также имеет опыт, чтобы убедиться, что неправильная установка не ставит под угрозу безопасность вашего автомобиля.
Если вы решите установить систему дистанционного запуска самостоятельно, обязательно сначала отсоедините аккумуляторную батарею. Если нет, вас ждет шокирующе неприятный опыт установки.
Как избежать угона автомобиля с помощью системы дистанционного запуска
Система дистанционного запуска с функциями безопасности может помочь предотвратить кражу, но не делает ваш автомобиль неуязвимым. Рассмотрите возможность снижения риска угона автомобиля с помощью следующих советов.
Настройте свои параметры. Некоторые системы позволяют обновлять настройки приближения или указывать, что перед запуском или отпиранием автомобиля необходимо нажать кнопку брелока. Смущенный? Попросите профессионального установщика помочь настроить параметры.
Установить меры безопасности. Замки на руль, автосигнализация и даже домашние камеры видеонаблюдения с видом на подъездную дорожку — все это дополнительные меры безопасности, которые могут отбить у воров охоту нацеливаться на ваш автомобиль.
Соблюдайте технику безопасности. Соблюдайте здравый смысл, что рекомендуют эксперты для обеспечения безопасности, в том числе паркуйте машину в хорошо освещенных местах и прячьте ценные вещи с глаз долой.
Последнее слово
Если вы ищете лучший автомобильный стартер с дистанционным управлением, чтобы ваш автомобиль работал на всех двигателях, Crimestopper — это то, что вам нужно. Вам понравится удобство пейджера с ЖК-экраном, который ведет обратный отсчет вашего удаленного запуска, и возможность добавить приложение интеллектуального управления с входом без ключа и отслеживанием GPS.
Стоимость установки дистанционного стартера автомобиля зависит от многих факторов. В дополнение к цене самого стартера вам может потребоваться приобрести модуль байпаса, чтобы сделать его совместимым с вашим автомобилем. Как правило, вы можете ожидать от 150 до 500 долларов за профессиональную установку дистанционного запуска автомобиля.
Короткий ответ: автозапуск с дистанционным управлением не вредит вашему автомобилю, но есть некоторые оговорки. Во-первых, он должен быть от надежного и качественного производителя. Большинство автомобильных стартеров вторичного рынка имеют датчики частоты вращения двигателя, которые гарантируют, что двигатель не будет поврежден из-за ненужных оборотов.
Во-вторых, дистанционный запуск автомобиля должен быть установлен лицензированным специалистом. Неправильная установка может привести к повреждению проводки вашего автомобиля и может привести к дорогостоящим счетам за ремонт.
Вы можете услышать термин «вторичный рынок» при обсуждении автомобильных сигнализаций и устройств дистанционного запуска. Послепродажный означает, что система не была частью автомобиля, когда он был первоначально изготовлен. В некоторых автомобилях есть OEM (производители оригинального оборудования) дистанционные стартеры, и важно отличать их от систем послепродажного обслуживания, которые интегрируются с вашим OEM-брелком.
Как мы рассмотрели устройства дистанционного запуска автомобиля
Чтобы найти лучшие устройства дистанционного запуска автомобиля, мы не просто провели исследование. Наши рекомендации основаны на тщательном рассмотрении конкурентов, включая сбор статистики по продуктам. Мы также обратились к экспертам в этой области, чтобы узнать больше о репутации и производительности бренда во время тестирования.
И последнее, но не менее важное: мы изучили оценки реальных клиентов на разных платформах, чтобы выявить потенциальные проблемы или выдающиеся функции. ¹ Загляните внутрь и ознакомьтесь с нашей полной методологией здесь.
Соавтор: Селеста Толен
Статьи по теме SafeWise
Руководство по безопасности автомобиля
Лучшие портативные автомобильные домкраты
Лучшие автомобильные аварийные наборы
Лучшие видеорегистраторы
Лучшие автомобильные сейфы для оружия
Источники
Best Buy, «Обзоры автомобильных сигнализаций Viper». По состоянию на 14 июня 2022 г.
Apple App Store, «Viper SmartStart». По состоянию на 14 июня 2022 г.
Google Play, «Viper SmartStart». По состоянию на 14 июня 2022 г.
Заявление об отказе от ответственности
Цены и наличие продуктов указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на Amazon во время покупки, будет применяться к покупке этого продукта. Safewise.com использует платные ссылки Amazon.
Некоторый контент, который появляется на этом сайте, получен от Amazon. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время.
Автор:
Каз Вейда
Каз — журналист, освещающий вопросы безопасности дома, воспитания детей, общественной безопасности и безопасности детей. Ее работа и тестирование продуктов в области охраны и безопасности охватывают последние четыре года. Вы можете найти Каз на HuffPost, SheKnows, Lifehack и многих других сайтах. Ее степень в области образования и ее опыт работы учителем и родителем делают ее уникально подходящей для предоставления практических советов по созданию безопасной среды для вашей семьи.
Подробнее
Последние статьи
23.02.2023
Альтернативы Life Alert
Если вам нравится идея Life Alert, но вы не можете позволить себе высокие ежемесячные платежи,…
22. 02.2023
Лучшие ожерелья с медицинским оповещением
Если вы окажетесь в чрезвычайной ситуации, ожерелье с медицинским оповещением может связаться с обученными специалистами…
О Контакты Пресса Блог Предложения
Домашняя безопасность Интернет-безопасность Домашняя безопасность Семейная безопасность Безопасность пожилых людей
Автомобильная безопасность Умный дом Подготовка к чрезвычайным ситуациям Безопасность домашних животных Личная безопасность
Берегите себя!
Подпишитесь на SafeWise, чтобы получать новости о безопасности, выпусках продуктов и предложениях!
Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности | Настройки файлов cookie
Вернуться к началу
Что такое стартер двигателя? Типы пускателей двигателей
Содержание
Что такое пускатель двигателя?
Пускатель двигателя — это электрическое устройство, которое используется для безопасного пуска и остановки двигателя. Подобно реле, пускатель двигателя включает и выключает питание и, в отличие от реле, также обеспечивает защиту от низкого напряжения и перегрузки по току.
Основной функцией пускателя двигателя является;
Для безопасного запуска двигателя
Для безопасной остановки двигателя
Чтобы изменить направление вращения двигателя
Для защиты двигателя от низкого напряжения и перегрузки по току.
Пускатель двигателя состоит из двух основных компонентов, которые работают вместе для управления и защиты двигателя;
Электрический контактор : Контактор предназначен для включения/выключения питания двигателя путем замыкания или размыкания контактных клемм.
Цепь защиты от перегрузки : Целью этой цепи является защита двигателя от потенциального повреждения в результате перегрузки. Огромный ток через ротор может повредить обмотку, а также другие устройства, подключенные к источнику питания. Он чувствует ток и отключает источник питания.
Зачем нужен стартер с двигателем?
Пускатель необходим для запуска асинхронного двигателя. Это связано с низким импедансом ротора. Импеданс ротора зависит от скольжения асинхронного двигателя, которое представляет собой относительную скорость между ротором и статором. Импеданс обратно пропорционален скольжению.
Максимальное скольжение асинхронного двигателя, т. е. 1 в состоянии покоя (положение покоя), поэтому полное сопротивление минимально, и он потребляет огромное количество тока, называемого пусковым током. Высокий пусковой ток намагничивает воздушный зазор между ротором и статором, что индуцирует ЭДС в обмотке ротора. Эта ЭДС создает электрический ток в обмотке ротора, который создает магнитное поле для создания крутящего момента в роторе. По мере увеличения скорости вращения ротора скольжение двигателя уменьшается, а ток, потребляемый двигателем, уменьшается.
Высокий пусковой ток в 5-8 раз превышает нормальный номинальный ток при полной нагрузке. Таким образом, такой ток может повредить или сжечь обмотки двигателя, что сделает машину бесполезной, а также может привести к резкому падению напряжения в линии питания, что может привести к повреждению других устройств, подключенных к той же линии.
Чтобы защитить двигатель от такого большого количества токов, мы используем пускатель, который ограничивает начальный ток на короткое время при запуске, и как только двигатель достигает определенной скорости, нормальное питание двигателя возобновляется. Они также обеспечивают защиту от условий неисправности, таких как низкое напряжение и перегрузка по току во время нормальной работы.
Несмотря на то, что небольшие двигатели мощностью менее 1 л.с. имеют высокое сопротивление и могут выдерживать начальный ток, им не нужен такой пускатель двигателя, однако им нужна система защиты от перегрузки по току, которая обеспечивается пускателями DOL (Direct On-Line). Приведенное выше объяснение показывает, почему нам нужен стартер для установки с двигателем?
Как работает стартер двигателя?
Стартер – это устройство управления, которое используется для переключения двигателя вручную или автоматически. Он используется для безопасного включения/выключения электродвигателей путем замыкания или размыкания контактов.
Ручной пускатель используется для небольших двигателей, где рычаг ручного управления приводится в действие вручную (перемещение контактов) в положение ВКЛ или ВЫКЛ. Недостатком таких пускателей является то, что они должны включаться после отключения питания. Другими словами, им требуется ручное управление для каждой операции (ВКЛ или ВЫКЛ). Иногда эта операция может привести к протеканию больших токов в обмотке двигателя, которые могут сжечь двигатель. Вот почему в большинстве случаев не рекомендуется использовать другие альтернативные пускатели двигателей с защитой, такие как автоматические пускатели.
С другой стороны, автоматические пускатели, состоящие из электромеханических реле и контакторов, используются для включения/выключения двигателя. Когда ток проходит через катушки контактора, он возбуждает и создает электромагнитное поле, которое притягивает или толкает контакты для подключения обмоток двигателя к источнику питания.
Кнопки пуска и останова, подключенные к двигателю и пускателю, могут использоваться для включения и выключения двигателей. Катушки контактора можно обесточить, нажав кнопку останова, что приводит к обесточиванию катушки. Таким образом, контакты контактора благодаря пружинному устройству возвращаются в нормальное положение, что приводит к отключению двигателя. В случае сбоя питания или ручного отключения двигатель не запустится автоматически, пока мы не запустим двигатель вручную, нажав «кнопку пуска». На следующей схеме показано, как работает пускатель двигателя DOL в режиме ВКЛ/ВЫКЛ.
Типы пускателей двигателей в зависимости от методов и способов пуска
В промышленности для пуска асинхронного двигателя используются различные методы пуска. Прежде чем обсуждать типы двигателей, рассмотрим некоторые методы, используемые в пускателях двигателей.
Такие пускатели напрямую подключают двигатель к сети питания, обеспечивающей полное напряжение. Двигатели, подключенные через такие пускатели, имеют малую мощность, чтобы не создавать огромного падения напряжения в питающей сети. Они используются в приложениях, где двигатели имеют низкие номиналы и должны работать в одном направлении.
Направление трехфазного асинхронного двигателя можно изменить, поменяв местами любые две фазы. Такой пускатель включает в себя два магнитных контактора с механической блокировкой и перепутанными фазами для прямого и обратного направления. Он используется в приложениях, где двигатель должен работать в обоих направлениях, а для управления им используются контакторы.
Многоскоростной стартер
Чтобы изменить скорость двигателя переменного тока, вам необходимо изменить частоту сети переменного тока или изменить количество полюсов (путем пересоединения обмоток в некоторых) двигателя. Такие типы пускателей запускают двигатель на нескольких предварительно выбранных скоростях в соответствии с его применением.
Наиболее распространенный метод пуска — это снижение напряжения при пуске двигателя для уменьшения пускового тока, который может повредить обмотки двигателя, а также вызвать резкое падение напряжения. Эти пускатели используются для высокофорсированных двигателей.
На основе описанных выше методов в промышленности используются следующие типы пускателей двигателей.
Тип пускателей двигателей:
Мы обсудим следующие типы двигателей и способы их пуска на основе описанных выше способов пуска двигателей с их преимуществами и недостатками.
Прямой онлайн-пускатель (DOL)
Стартер сопротивления статора
Сопротивление ротора или пускатель двигателя с контактным кольцом
Пускатель автотрансформатора
Пускатель звезда-треугольник
Устройство плавного пуска
Преобразователь частоты (ЧРП)
Пускатели двигателей бывают разных типов, но в основном они подразделяются на два типа.
Ручной стартер
Стартер этого типа работает вручную и не требует опыта. Кнопка используется для выключения и включения двигателя, связанного с ней. Механизм за кнопкой включает в себя механический переключатель, который разрывает или запускает цепь для остановки или запуска двигателя.
Они также обеспечивают защиту от перегрузки. Однако эти пускатели не имеют LVP (защиты от низкого напряжения), т.е. не разрывают цепь при отключении питания. Это может быть опасно для некоторых применений, поскольку двигатель перезапускается при восстановлении питания. Таким образом, они используются для двигателя малой мощности. Пускатель прямого включения (DOL) — это ручной пускатель, обеспечивающий защиту от перегрузки.
Магнитный пускатель
Магнитные пускатели являются наиболее распространенным типом пускателей и в основном используются для двигателей переменного тока большой мощности. Эти пускатели работают электромагнитно, как реле, которое размыкает или замыкает контакты с помощью магнетизма.
Обеспечивает более низкое и безопасное напряжение для запуска, а также включает защиту от низкого напряжения и перегрузки по току. При отключении электроэнергии магнитный пускатель автоматически разрывает цепь. В отличие от ручных пускателей, он включает в себя автоматическое и дистанционное управление без участия оператора.
Магнитный пускатель состоит из двух цепей;
Силовая цепь; эта цепь отвечает за подачу питания на двигатель. Он состоит из электрических контактов, которые включают и выключают питание, подаваемое из линии питания на двигатель через реле перегрузки.
Цепь управления; эта схема управляет контактами силовой цепи, чтобы включить или отключить подачу питания на двигатель. Электромагнитная катушка возбуждается или обесточивается, чтобы тянуть или толкать электрические контакты. Таким образом обеспечивается дистанционное управление магнитным пускателем.
Пускатель прямого подключения (DOL)
Пускатель прямого подключения (DOL), также известный как пускатель прямого подключения, представляет собой простейшую форму пускателя двигателя, которая подключает двигатель непосредственно к источнику питания. Он состоит из магнитного контактора, соединяющего двигатель с линией питания, и реле перегрузки для защиты от перегрузки по току. Нет снижения напряжения для безопасного пуска двигателя. Поэтому двигатель, используемый с такими стартёрами, имеет номинальную мощность менее 5 л.с. Он имеет две простые кнопки, которые запускают и останавливают двигатель.
Нажатие кнопки пуска активирует катушку, которая сближает контакторы, чтобы замкнуть цепь. А нажатие на кнопку стоп обесточивает катушку контактора и раздвигает его контакты, разрывая цепь. Переключатель, используемый для включения/выключения источника питания, может быть любого типа, например, поворотным, уровневым, поплавковым и т. д.
Хотя этот пускатель не обеспечивает безопасного пускового напряжения, реле перегрузки обеспечивает защиту от перегрева и перегрузки по току. Реле перегрузки имеет нормально замкнутые контакты, которые включают катушку контактора. При срабатывании реле катушка контактора обесточивается и разрывает цепь.
Преимущества пускателя двигателя DOL
Он имеет очень простую и экономичную конструкцию.
Он очень прост в понимании и эксплуатации.
обеспечивает высокий пусковой момент благодаря высокому пусковому току.
Недостатки пускателя двигателя DOL
Высокий пусковой ток может повредить обмотки
Высокий пусковой ток вызывает падение напряжения в линии электропередачи.
Не подходит для тяжелых двигателей
Может сократить срок службы двигателя
Пускатель сопротивления статора
Пускатель сопротивления статора использует метод RVS (пускатель пониженного напряжения) для запуска двигателя. Внешнее сопротивление добавляется последовательно с каждой фазой статора трехфазного асинхронного двигателя. Работа резистора заключается в уменьшении линейного напряжения (впоследствии уменьшая начальный ток), подаваемого на статор.
Первоначально переменный резистор удерживается в максимальном положении, обеспечивая максимальное сопротивление. Поэтому напряжение на двигателе минимально (на безопасном уровне) из-за падения напряжения на резисторе. Низкое напряжение статора ограничивает пусковой ток, который может повредить обмотки двигателя. Когда двигатель набирает скорость, сопротивление уменьшается, и фаза статора напрямую подключается к линиям электропередач.
Поскольку ток прямо пропорционален напряжению, а крутящий момент зависит от квадрата тока, уменьшение напряжения в 2 раза уменьшает крутящий момент в 4 раза. Таким образом, пусковой момент при использовании такого стартера очень низкий и его необходимо поддерживать.
Преимущества пускателя двигателя сопротивления статора
Обеспечивает гибкость пусковых характеристик.
Регулируемый источник питания обеспечивает плавное ускорение
Может быть подключен как к двигателю, соединенному по схеме «звезда», так и по схеме «треугольник».
Недостатки пускателя электродвигателя с сопротивлением статора
Резисторы рассеивают мощность
Пусковой момент очень низкий из-за снижения напряжения
Резисторы довольно дороги для больших двигателей.
Пускатель двигателя с сопротивлением ротора или пускателем с контактным кольцом
Этот тип пускателя двигателя работает по методу пуска двигателя при полном напряжении. Он работает только на асинхронном двигателе с контактными кольцами, поэтому он также известен как пускатель двигателя с контактными кольцами.
Внешние сопротивления соединены с ротором звездой через токосъемное кольцо. Эти резисторы ограничивают ток ротора и увеличивают крутящий момент. Это, в свою очередь, снижает пусковой ток статора. Это также помогает улучшить коэффициент мощности.
Резисторы используются только во время пуска двигателя и удаляются, как только двигатель набирает номинальную скорость.
Преимущества пускателя двигателя с сопротивлением ротора
Обеспечивает низкий пусковой ток при полном напряжении.
Благодаря высокому пусковому моменту двигатель может быть запущен под нагрузкой
Этот метод улучшает коэффициент мощности.
Обеспечивает широкий диапазон регулирования скорости
Недостатки пускателя двигателя сопротивления ротора
Работает только с асинхронным двигателем с контактными кольцами
Ротор дорогой и тяжелый.
Автотрансформаторный пускатель
В пускателях такого типа используется автотрансформатор в качестве понижающего трансформатора для снижения напряжения, подаваемого на статор во время пусковой фазы. Он может быть подключен как к двигателям, соединенным звездой, так и с треугольником.
Вторичная обмотка автотрансформатора соединена с каждой фазой двигателя. Несколько обмоток автотрансформатора обеспечивают часть номинального напряжения. Во время пуска реле находится в начальном положении, т. е. в точке ответвления, обеспечивающей пониженное напряжение для пуска. Реле переключается между точками ответвления, чтобы увеличить напряжение со скоростью двигателя. Наконец, он подключает его к полному номинальному напряжению.
По сравнению с другими методами снижения напряжения он обеспечивает высокое напряжение для определенного пускового тока. Это помогает обеспечить лучший пусковой крутящий момент.
Преимущества автотрансформаторного стартера
Обеспечивает лучший пусковой момент.
Используется для пуска больших двигателей со значительной нагрузкой.
Он также предлагает ручное управление скоростью.
Он также обеспечивает гибкость пусковых характеристик.
Недостатки автотрансформаторного пускателя
Из-за больших размеров автотрансформатора такой пускатель занимает слишком много места.
Схема сложная и относительно дорогая по сравнению с другими пускателями.
Пускатель звезда-треугольник
Это еще один распространенный метод запуска, используемый в промышленности для больших двигателей. Обмотки трехфазного асинхронного двигателя переключаются между звездой и треугольником для запуска двигателя.
Для запуска асинхронного двигателя он соединяется звездой с помощью трехполюсного реле на два направления. Фазное напряжение при соединении звездой снижается в 1/√3 раза, что снижает пусковой ток и пусковой момент на 1/3 от нормального номинального значения.
Когда двигатель ускоряется, реле времени переключает соединение обмоток статора со звезды на соединение треугольником, обеспечивая полное напряжение на каждой обмотке. Двигатель работает на номинальной скорости.
Преимущества устройства Star Delta Starter
Простой и дешевый дизайн
Не требует обслуживания
Обеспечивают низкий импульсный ток.
Используется для пуска больших асинхронных двигателей.
Лучше всего подходит для длительного времени разгона.
Недостатки пускателя «звезда-треугольник»
Работает на двигателе, подключенном по схеме «треугольник»
Больше проводных соединений.
Предлагает низкий пусковой момент, который невозможно поддерживать.
Существует очень ограниченная гибкость пусковых характеристик.
Механический рывок при переключении со звезды на треугольник.
Устройство плавного пуска
Устройство плавного пуска также использует метод снижения напряжения. Он использует полупроводниковые переключатели, такие как TRIAC, для управления напряжением, а также пусковым током, подаваемым на асинхронный двигатель.
Симистор с фазовым управлением используется для обеспечения переменного напряжения. Напряжение изменяется за счет изменения угла проводимости или угла открытия симистора. Угол проводимости поддерживается минимальным, чтобы обеспечить пониженное напряжение. Напряжение увеличивают постепенно, увеличивая угол проводимости. При максимальном угле проводимости на асинхронный двигатель подается полное линейное напряжение, и он работает с номинальной скоростью.
Обеспечивает постепенное и плавное увеличение пускового напряжения, тока и крутящего момента. Таким образом, отсутствует механический рывок и обеспечивается плавная работа, что увеличивает срок службы машины.
Преимущества устройства плавного пуска
Обеспечивает лучший контроль пускового тока и напряжения
Обеспечивает плавное ускорение без рывков.
Снижает скачки напряжения в системе.
Продлевает срок службы системы
Обеспечивают более высокую эффективность и не требуют обслуживания
Маленький размер
Недостатки устройства плавного пуска
Относительно дорого
Происходит рассеяние энергии в виде тепла
Преобразователь частоты Dr ive (VFD)
Как и устройство плавного пуска, преобразователь частоты (VFD) может изменять напряжение, а также частоту питающего тока. Он в основном используется для управления скоростью асинхронного двигателя, поскольку она зависит от частоты питания.
Переменный ток из линии питания преобразуется в постоянный с помощью выпрямителей. Чистый постоянный ток преобразуется в переменный ток с регулируемой частотой и напряжением с использованием метода широтно-импульсной модуляции через силовые транзисторы, такие как IGBT.
Обеспечивает полный контроль скорости двигателя от 0 до номинальной скорости. Опция регулировки скорости с переменным напряжением обеспечивает лучший пусковой ток и ускорение.
Преимущества частотно-регулируемого привода
Обеспечивает лучшее и плавное ускорение для большого двигателя
Обеспечивает полный контроль скорости с плавным ускорением и замедлением.
Увеличивает срок службы благодаря отсутствию электрических и механических нагрузок
Обеспечивает работу двигателя вперед и назад
Недостатки частотно-регулируемого привода
Относительно дорого, если не требуется регулирование скорости
Есть тепловыделение
VFD создают гармоники в электрических линиях, которые могут повлиять на электронное оборудование и коэффициент мощности.
С этой же целью на автомобилях применяются системы предпускового подогрева.
При этом стартер может продолжать вращаться.
Это, конечно, всего лишь шутка, так как современные автомобили оснащены современными системами запуска двигателя.
Казалось бы, все просто, но за всем этим стоит довольно сложный процесс. Чтобы понять его, необходимо рассмотреть устройство традиционной системы запуска двигателя ВАЗ 2112, которая аналогична другим автомобилям, запуск двигателя которых осуществляется с помощью ключа.
Снова повторим, что это максимально упрощенное представление процесса, дабы лишний раз не запутывать вас сложностью специфики работы системы.
62
Двусторонняя связь означает, что автомобиль может подать сигнал на ваш пульт дистанционного управления, что вы готовы к работе.
Все это приятные преимущества, но функции безопасности действительно выделяют эту модель. Оснащенная шеститональной сиреной и дистанционным шифрованием, система Viper представляет собой частично дистанционный запуск, частично автомобильную сигнализацию.
Prestige APS997Z: лучший ассортимент
Если вы собираетесь установить автомобильную сигнализацию в какой-то момент, имеет смысл купить систему, которая дает вам лучшее из обоих миров.
Рассмотрите возможность снижения риска угона автомобиля с помощью следующих советов.
Вам понравится удобство пейджера с ЖК-экраном, который ведет обратный отсчет вашего удаленного запуска, и возможность добавить приложение интеллектуального управления с входом без ключа и отслеживанием GPS.
Неправильная установка может привести к повреждению проводки вашего автомобиля и может привести к дорогостоящим счетам за ремонт.
¹ Загляните внутрь и ознакомьтесь с нашей полной методологией здесь.
02.2023
Подобно реле, пускатель двигателя включает и выключает питание и, в отличие от реле, также обеспечивает защиту от низкого напряжения и перегрузки по току.
Он чувствует ток и отключает источник питания.
Таким образом, такой ток может повредить или сжечь обмотки двигателя, что сделает машину бесполезной, а также может привести к резкому падению напряжения в линии питания, что может привести к повреждению других устройств, подключенных к той же линии.
Он используется для безопасного включения/выключения электродвигателей путем замыкания или размыкания контактов.
Двигатели, подключенные через такие пускатели, имеют малую мощность, чтобы не создавать огромного падения напряжения в питающей сети. Они используются в приложениях, где двигатели имеют низкие номиналы и должны работать в одном направлении.
Эти пускатели работают электромагнитно, как реле, которое размыкает или замыкает контакты с помощью магнетизма.
Реле перегрузки имеет нормально замкнутые контакты, которые включают катушку контактора. При срабатывании реле катушка контактора обесточивается и разрывает цепь.
Работа резистора заключается в уменьшении линейного напряжения (впоследствии уменьшая начальный ток), подаваемого на статор.
Во время пуска реле находится в начальном положении, т. е. в точке ответвления, обеспечивающей пониженное напряжение для пуска. Реле переключается между точками ответвления, чтобы увеличить напряжение со скоростью двигателя. Наконец, он подключает его к полному номинальному напряжению.
Напряжение увеличивают постепенно, увеличивая угол проводимости. При максимальном угле проводимости на асинхронный двигатель подается полное линейное напряжение, и он работает с номинальной скоростью.
Он в основном используется для управления скоростью асинхронного двигателя, поскольку она зависит от частоты питания.
