Силовая установка самолета

МАТИ

МАТИ

«МАТИ» — Российскийгосударственныйтехнологическийский университетим. К.Э.Циолковского

Кафедра «Автоматизированноепроектирование летательныххаппаратоваппаратов»»

Бакалавр (направление 551000 «Авиа- и ракетостроение»)

Инженер-конструктор (направление 652100 по специальности 1301 «Самолето- и вертолетостроение»)

МАТИ

МАТИ Классификация авиационных двигателей

Деление на две группы:

•группу двигателей, способных работать только в пределах атмосферы,

•группу двигателей, не требующих для своей работы наличия атмосферы. Отличие в использовании двигателями первой группы в качестве рабочего тела атмосферы (воздуха), тогда как у двигателей второй группы рабочее тело находится на борту летательного аппарата.

Воздушные двигатели делятся на двигатели у которых тепловая машина и движитель не совмещаются в одном агрегате, и на двигатели, у которых тепловая машина и движитель представляют собой единый агрегат.

Двигатели первой группы условно назовем винтовыми воздушными двигателями и второй — реактивными воздушными двигателями.

Как известно, основными представителями группы винтовых воздушных двигателей являются винто-моторные и турбовинтовые двигатели, имеющие одинаковые движители (воздушный винт), но отличающиеся различными типами тепловых машин; у винто-моторных двигателей машина представляет собой мотор, у турбовинтовых двигателей — турбокомпрессор.

Группу реактивных воздушных двигателей представляют турбореактивные воздушные двигатели (турбореактивные двухконтурные или турбовентиляторные двигатели, турборакетные двигатели, турбореактивные двигатели) и прямоточные воздушно-реактивные двигатели (прямоточные реактивные двигатели и ракетно-прямоточные двигатели), принципиальное отличие которых заключается в отличии у прямоточных воздушно-реактивных двигателей сжатия воздуха за счет подвода механической энергии в тракте двигателя. Необходимое для работы двигателя повышение статического давления происходит только за счет торможения движущегося во входном устройстве воздухозаборника воздуха.

Классификацию ракетных двигателей исходя из рода энергии, используемой в движителях. Тогда ракетные двигатели делятся на двигатели с ядерным топливом, на двигатели с электро-ядерным топливом и на двигатели с химическим топливом. Последние можно подразделить на ракетные двигатели, использующие жидкое топливо и на двигатели, использующие твердое топливо.

Ракетно-прямоточный двигатель конструктивно выполнен как сочетание ракетного двигателя (на жидком или твердом топливе) и прямоточного двигателя.

МАТИ

МАТИ

Винто-мотрные (поршневые) двигатели

Современные авиационные поршневые двигатели представляют собой звездообразные четырехтактные двигатели, работающие на бензине. Охлаждение цилиндров поршневых двигателей выполняется, как правило, воздушным. Ранее в авиации находили применение поршневые двигатели и с водяным охлаждением цилиндров.

Поршневые двигатели различают по способу смесеобразования топлива с воздухом. Образование смеси осуществляется либо непосредственно в цилиндрах, либо в специальном устройстве, называемом карбюратором, откуда в цилиндр поступает готовая смесь. В зависимости от способа смесеобразования поршневые авиационные двигатели подразделяются на карбюраторные и двигатели с непосредственным впрыском.

Сгорание топлива в поршневом двигателе осуществляется в цилиндрах, при этом тепловая энергия преобразуется в механическую, так как под действием давления образующихся газов происходит поступательное движение поршня. Поступательное движение поршня в свою очередь преобразуется во вращательное движение коленчатого вала двигателя через шатун, являющийся связующим звеном между цилиндром с поршнем и коленчатым валом.

1 — поршень; 2 — щатун; 3 — коленчатый вал; 4 — впускной клапан; 5 — выпускной клапан; 6 — цилиндр двигателя

МАТИ

МАТИ

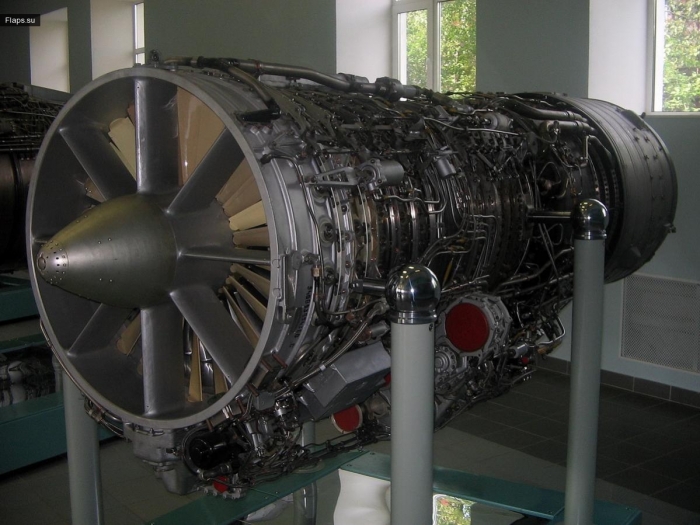

Турбореактивные двигатели

Турбореактивный двигатель состоит из входного устройства, компрессора, камеры сгорания, газовой турбины и выходного устройства.

Входное устройство предназначено для подвода воздуха к компрессору двигателя. В зависимости от расположения двигателя на самолете оно может входить в конструкцию самолета или в конструкцию двигателя. Входное устройство способствует повышению давления воздуха перед компрессором.

Дальнейшее повышение давления воздуха происходит в компрессоре. В турбореактивных двигателях применяются компрессоры центробежные и осевые.

В осевом компрессоре при вращении ротора рабочие лопатки, воздействуя на воздух, закручивают его и заставляют двигаться вдоль оси в сторону выхода из компрессора.

1 — входное устройство; 2 — компрессор; 3 — камера сгорания; 4 — газовая турбина; 5 — выходное устройство

Вцентробежном компрессоре при вращении рабочего колеса воздух увлекается лопатками и под действием центробежных сил движется к периферии. Наиболее широкое применение в современной авиации нашли двигатели с осевым компрессором.

Осевой компрессор включает в себя ротор (вращающаяся часть) и статор (неподвижная часть), к которому крепится входное устройство. Иногда во входных устройствах устанавливаются защитные сетки, предотвращающие попадание в компрессор посторонних предметов, которые могут привести к повреждению лопаток.

Ротор компрессора состоит из нескольких рядов профилированных рабочих лопаток, расположенных по окружности и последовательно чередующихся вдоль оси вращения. Роторы подразделяют на барабанные, дисковые и барабаннодисковые.

Статор компрессора состоит из кольцевого набора профилированных лопаток, закрепленных в корпусе. Ряд неподвижных лопаток, называемых спрямляющим аппаратом, в совокупности с рядом рабочих лопаток называется ступенью компрессора.

Всовременных авиационных турбореактивных двигателях применяются многоступенчатые компрессоры, увеличивающие эффективность процесса сжатия воздуха. Ступени компрессора согласуются между собой таким образом, чтобы воздух на выходе из одной ступени плавно обтекал лопатки следующей ступени. Нужное направление воздуха в следующую ступень обеспечивает спрямляющий аппарат. Для этой же цели служит и направляющий аппарат устанавливаемый перед компрессором. В некоторых конструкциях двигателей направляющий аппарат может отсутствовать.

Одним из основных элементов турбореактивного двигателя является камера сгорания, расположенная за компрессором. В конструктивном отношении камеры сгорания выполняются трубчатыми, кольцевыми и трубчато-кольцевыми.

Трубчатая (индивидуальная) камера сгорания состоит из жаровой трубы и наружного кожуха, соединенных между собой стаканами подвески. В передней части камеры сгорания устанавливаются топливные форсунки и завихритель, служащий для стабилизации пламени. На жаровой трубе имеются отверстия для подвода воздуха, предотвращающего перегрев жаровой трубы. Поджигание топливо-воздушной смеси в жаровых трубах осуществляется специальными запальными устройствами, устанавливаемыми на отдельных камерах. Между собой жаровые трубы соединяются патрубками, которые обеспечивают поджигание смеси во всех камерах.

Стремление повысить тяговый коэффициент полезного действия ТРД на больших дозвуковых скоростях полета привело к созданию турбореактивных двухконтурных двигателей (ТРДД).

В отличие от ТРД обычной схемы в ТРДД газовая турбина приводит во вращение низконапорный компрессор(вентилятор второго контура). Привод вентилятора второго контура ТРДД может осуществляться и от отдельной турбины, располагаемой за турбиной компрессора. Внутренний контур ТРДД представляет собой схему обычного ТРД. Внешним контуром является кольцевой канал с расположенным в нем вентилятором. Благодаря наличию второго контура в ТРДД масса воздуха, вытекающая из него с малой скоростью, смешивается с газовым потоком, выходящего из первого контура, и тем самым общая скорость газовоздушного потока снижается, приближаясь к скорости полета самолета. Таким образом, чем больше степень двухконтурности ТРДД, тем меньше скорость истечения газа из выходного устройства и тем выше тяговый коэффициент полезного действия. Для быстрого увеличения (форсирования) тяги ТРДД иногда осуществляется сжигание дополнительного топлива либо в воздушном потоке второго контура, либо за турбиной первого контура.

1 — входное устройство; 2 — компрессор низкого давления; 3 — компрессор высокого давления; 4 — камера сгорания; 5 — турбина; 6 — выходное устройство внешнего контура; 7 — выходное устройство внутреннего конура

МАТИ

МАТИ

ТВД и ТРД

Для современных самолетов, обладающих большой грузоподъемностью и дальностью полета, нужны двигатели, которые могли бы развить необходимые тяги при минимальном удельном весе. Этим требованиям удовлетворяют турбореактивные двигатели. Однако они неэкономичны по сравнению с винтомоторными установками на небольших скоростях полета.

В связи с этим некоторые типы самолетов, предназначенные для полетов с относительно невысокими скоростями и с большой дальностью, требуют постановки двигателей, которые сочетали бы в себе преимущества ТРД с преимуществами винтомоторной установки на малых скоростях полета. К таким двигателям относятся турбовинтовые двигатели (ТВД).
