Датчик положения коленвала газ 406

Датчик положения коленвала ЗМЗ-406

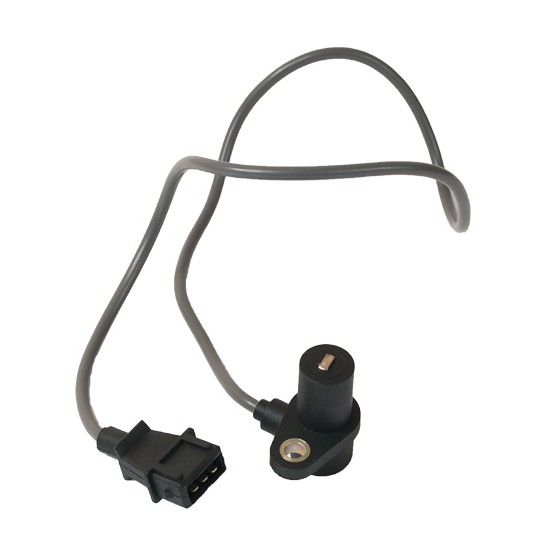

Индуктивный датчик ЗМЗ-406 (0 261 210113 или 406.3847113) автомобилей ГАЗ-3110 Волга, Газель-3302 предназначен для определения углового положения коленвала, синхронизации работы блока управления с рабочим процессом двигателя и определения частоты его вращения.

Датчик установлен в передней части двигателя ЗМЗ-406 с правой стороны. Устройство датчика показано на рис.33.

Рис.33. Датчик положения коленчатого вала автомобилей ГАЗ-3110 Волга, Газель-3302

1 — обмотка датчика; 2 — корпус; 3 — магнит; 4 — уплотнитель; 5 -провод; 6 — кронштейн крепления; 7 — магнитопровод; 8 — диск синхронизации

Датчик ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 представляет собой индуктивную катушку 1 с магнитом 3 и сердечником 7. Датчик работает совместно с зубчатым диском синхронизации 8, установленном на шкиве коленчатого вала.

Прохождение мимо торца сердечника 7 датчика зубьев диска синхронизации 8, вызывает изменение магнитного потока в датчике. Изменение магнитного потока вызывает возникновение переменного электрического тока в катушке датчика.

Возникающее переменное напряжение передается в блок управления, который обрабатывает их с другими сигналами датчиков и формирует параметры электрических импульсов для работы форсунок и катушек зажигания.

При выходе из строя датчика положения коленвала двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 или его цепей прекращается работы системы зажигания и соответственно двигателя.

Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Нормальная работа датчика обеспечивается при зазоре между сердечником датчика и зубьями диска синхронизации в пределах 1+0,5 мм.

Более качественную проверку исправности датчика необходимо производить прибором DST-2 при прокрутке двигателя стартером.

Датчик положения распредвала ЗМЗ-406

Датчик двс ЗМЗ-406 положения распределительного вала 0232103006 или 406.3847050 автомобилей ГАЗ-3110 Волга, Газель-3302 (фазы) предназначен для определения верхней мертвой точки поршня первого цилиндра при такте сжатия.

Датчик установлен с левой стороны на головке цилиндров ЗМЗ-406 (у четвертого цилиндра).

Датчик представляет собой электронное устройство, работающее на эффекте Холла. При прохождении мимо торца датчика металлической пластины, установленной на распределительном вале, происходит изменение магнитного потока датчика.

Это вызывает появление в датчике электрического сигнала, который усиливается и передается в блок управления.

Сигналы датчиков двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 положения распределительного вала и положения коленчатого вала, обработанные в блоке управления, позволяют синхронизировать подачу топлива форсунками в каждый цилиндр двигателя (только при такте сжатия).

Рис.34. Электрическая схема проверки датчика положения распределительного вала ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — датчик; 2 — штекерная колодка датчика; 3 — сопротивление 0,5-0,6 кОм; 4 — аккумуляторная батарея; 5 — светодиод АЛ307; 6 — металлическая пластина

При выходе из строя датчика ЗМЗ-406 положения распредвала или его цепей блок, управления включает контрольную лампу и переходит на резервный режим с подачей топлива одновременно во все цилиндры двигателя.

Исправность датчика положения распредвала ЗМЗ-406 можно проверить собрав схему, показанную на рис 34. Перемещение металлической пластины 6 мимо торца датчика должно вызывать свечение светодиода.

Более качественную проверку исправности датчика можно провести прибором DST-2 на работающем двигателе.

Датчик массового расхода воздуха ЗМЗ-406

Датчик (расходомер) двигателя автомобилей ГАЗ-3110 Волга, Газель-3302 массового расхода воздуха 0280 212 014 или ИВКШ407282000 термоанемометрического типа предназначен для определения количества воздуха, идущего на заполнение цилиндров во время работы двигателя.
Датчик установлен во впускной системе, после воздушного фильтра.

Рис.35. Датчик массового расхода воздуха ЗМЗ-406

1 — кольцо; 2 — платиновая нить;3 — термокомпенсационное сопротивление; 4 — кронштейн крепления кольца; 5 — корпус электронного модуля; 6 — предохранительная сетка; 7 — стопорное кольцо; 8 — корпус датчика; 9 — винт регулировки СО; 10 — крышка; 11 — колодка электрического разъема; 12 — штекер; 13 — уплотнителъ; 14 — электронный модуль

Устройство датчика ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 показано на рис. 35. В корпусе 8 установлено кольцо 1, внутри которого расположены чувствительный элемент 2 в виде платиновой нити диаметром 0,07-0,10 мм и термокомпенсационный резистор З, включенные в мостовую схему электронного модуля 14, датчика.

Электронная схема модуля 14 поддерживает температуру платиновой нити порядка 150°С. Во время работы двигателя воздух, засасываемый в цилиндры двигателя, проходит через корпус 8, и кольцо 1, охлаждая платиновую нить.

Электрическая мощность, затрачиваемая на поддержание температуры нити на прежнем уровне, является параметром для определения количества воздуха, проходящего через датчик.

Так как температура платиновой нити зависит и от температуры проходящего воздуха, то термокомпенсационный резистор 3 (определяющий температуру проходящего воздуха) вносит соответствующую коррекцию в режим работы электронного модуля.

Сигналы датчика ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 поступают в блок управления, обрабатываются и используются для определения оптимальной длительности электрических импульсов для открытия форсунок (определяется необходимое количество топлива для данного количества воздуха).

Для исключения загрязнения платиновой нити в электронном модуле предусмотрена кратковременная подача повышенного напряжения на нее для разогрева до 100СГС.

При повышении температуры нити на ней сгорают все загрязнения, попавшие на нее (режим прожига).

В электронном модуле имеется переменный резистор, с помощью которого можно провести регулировку (винт 9) концентрации окиси углерода в отработавших газах в режиме работы двигателя на холостом ходу.

При возникновении неисправностей датчика ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 или его цепей блок управления переходит на резервный режим работы по данным, занесенным в память блока.

О возникшей неисправности датчика массового расхода воздуха блок управления сигнализирует водителю включением контрольной лампы.

Рис.36. Электрическая схема проверки датчика ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 массового расхода воздуха

1 — штекерный разъем датчика; 2 — выключатель; 3 — аккумуляторная батарея; 4 — вольтметр

Исправность датчика можно проверить, собрав схему, показанную на рис. 36. При подключении источника вольтметр 5 должен показывать 1,3- 1,4В, а при кратковременном включении выключателя 3 вольтметр 5 должен показывать примерно 8 В. Платиновая нить 2 (рис. 3) при этом должна разогреваться до красна.

Более качественную проверку датчика необходимо производить при работе двигателя прибором DST-2.

Датчик двс ЗМЗ-406 положения дроссельной заслонки

Датчик 0 280 122 001 или HPKI-8 предназначен для определения положения дроссельной заслонки. Положение заслонки определяет величина падения напряжения на переменном резисторе датчика, которая поступает в блок управления для обработки.

Данные о положении дроссельной заслонки ЗМЗ-406 (полностью закрыта, частично открыта, или полностью открыта) необходимы блоку управления для расчета длительности электрических импульсов управления форсунками и определения оптимального угла опережения зажигания.

Рис.37. Датчик ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 положения дроссельной заслонки

1 — корпус; 2 — поворотная втулка; 3 — подвижный контакт; 4 — штекерная колодка; 5 — штекер, 6 — печатная плата; 7 — упор; 8 — ось дроссельной заслонки; R1, R2, КЗ и R4 — сопротивления

Датчик заслонки двигателя установлен на корпусе узла дроссельной заслонки и механически соединен с осью дроссельной заслонки.

Устройство и электрическая схема датчика показаны на рис.37. Датчик представляет собой сдвоенный переменный резистор, выполненный на керамической подложке.

Датчик состоит из корпуса 1, печатной платы 6 с резисторами Rl, R2, R3 и R4 и подвижных контактов 3, установленных на поворотной втулке 2. Втулка установлена на оси дроссельной заслонки 8.

При выходе из строя датчика ЗМЗ-406 включается контрольная лампа, а блок управления переходит на резервный режим работы, используя данные датчика массового расхода воздуха и данные, заложенные в память блока.

Исправность датчика можно проверить омметром. Сопротивление между выводами 1 и 2 должно быть 2 кОм, а между выводами 2 и 3 в одном крайнем положении 700-1380 Ом, а в другом 2600 Ом.

Датчик детонации ЗМЗ-406

Датчик 0 261 231 046 или GT305 служит для определения детонации при работе двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302.
Детонация это несанкционированное самовоспламенение рабочей смеси в цилиндрах двигателя.

При работе двигателя в таком режиме возникают сильные вибрационные и термические нагрузки на детали двигателя.

Работа двигателя с детонацией может привести к разрушению деталей двигателя (например: поршня, прокладки головки блока и др.).

Датчик детонации ЗМЗ-406 установлен на правой стороне блока цилиндров. Устройство пьезоэлектрического датчика детонации показано на рис.38.

Рис.38. Датчик детонации ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — штекер;2 — изолятор;3 — корпус; 4 — гайка; 5 — упругая шайба; 6 — инерционная шайба; 7 — пьезоэлемент; 8 — контактная пластина

Основными элементами датчика являются: кварцевый пьезоэлемент 7 и инерционная масса 6, (шайба). При работе двигателя возникает вибрация его деталей. Инерционная масса 6 датчика воздействует на пьезоэлемент 7 и в нем возникают электрические сигналы определенной величины и формы.

Возникновение детонации в работе двигателя приводит к резкому увеличению вибрации, что вызывает увеличение амплитуды напряжения электрических сигналов датчика. Электрические сигналы датчика передаются в блок управления.

По сигналам датчика детонации ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 блок управления корректирует угол опережения зажигания до прекращения детонации.

При выходе из строя датчика или его электрических цепей блок управления сигнализирует водителю включением контрольной лампы.

Регулятор ЗМЗ-406 дополнительного воздуха

Регулятор 0 280 140 545 или РХХ-60 предназначен для поддержания заданной частоты вращения коленчатого вала двигателя на холостом ходу, при пуске, прогреве, при движении накатом и при изменяющейся нагрузке от вспомогательного оборудования.

Рис.39. Регулятор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 дополнительного воздуха

1 — штекерная колодка; 2 — уплотнителъпое кольцо; 3 — шайба крепления; 4 — фланец крепления оси якоря; 5 — обмотка якоря; 6 — поворотный стакан; 7 — постоянный магнит; 8 — корпус; 9 — якорь неподвижный; 10 — ось якоря; 11 — магнитопровод; 12 — стопорное кольцо подшипника; 13 — шариковый подшипник; 14 — уплотнение подшипника; 15 — патрубок входной; 16 — поворотная заслонка; 17 — упор; 18 — роликовый подшипник; 19 — вал заслонки; 20 — патрубок выходной; х — соединение неразъемное

Регулятор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 установлен на впускной трубе и соединен трубками с впускной трубой до дроссельной заслонки и после нее.

Устройство регулятора дополнительного воздуха показано на рис.39, а электрическая схема на рис. 40.

Рис.40. Электрическая схема регулятора ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 дополнительного воздуха

1 — заслонка; 2 — корпус; 3 — обмотка неподвижного якоря; 4 — магнит

Регулятор представляет собой клапан, который регулирует подачу воздуха во впускную систему минуя дроссельную заслонку.

Поворот заслонки 1 осуществляется двухобмоточным электродвигателем с неподвижными обмотками (якорь) и вращающимся магнитом 4.

Блок управления обрабатывает сигналы датчиков, определяет необходимое положение заслонки 1 и выдает на обмотки 3 регулятора электрические импульсы определенной скважности.

Электрический ток, проходя по обмоткам, создает свое магнитное поле, которое взаимодействуя с магнитом 4 заставляет повернуться его на определенный угол (шаг). Вместе с ним поворачивается и заслонка 1, изменяя проходное сечение регулятора.

При выходе из строя регулятора ЗМЗ-406 дополнительного воздуха в комбинации приборов загорается контрольная лампочка и нарушается работа двигателя на холостом ходу.

Исправность регулятора ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 можно проверить, подавая на его обмотки напряжение 12 В. При подаче напряжения на выводы 1 и 2 заслонка должна открыть отверстие регулятора, а при подаче напряжения на выводы 2 и 3 заслонка должна закрыть отверстие.

Сопротивление каждой обмотки должно быть в пределах 10-14 Ом.

Более качественная проверка работы регулятора дополнительного воздуха производится прибором DST-2 при работающем двигателе.

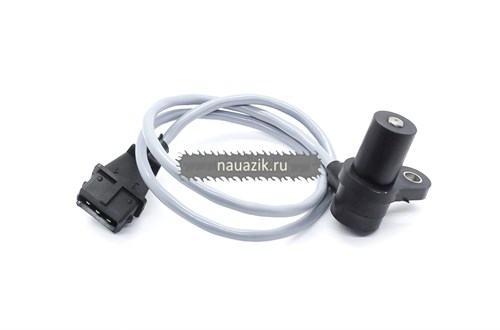

Индуктивный датчик ЗМЗ-406 (0 261 210113 или 406.3847113) автомобилей ГАЗ-3110 Волга, Газель-3302 предназначен для определения углового положения коленвала, синхронизации работы блока управления с рабочим процессом двигателя и определения частоты его вращения.

Датчик коленвала ЗМЗ 406 представляет собой индуктивную катушку 1 с магнитом 3 и сердечником 7. Датчик работает совместно с зубчатым диском синхронизации 8, установленном на шкиве коленчатого вала.

Как проверить датчик коленвала Газель Волга ЗМЗ 405 ДВС

И так как же проверить работоспособность датчика коленвала ЗМЗ 405 и 406. Для этого нам понадобится: простой тестер (или как его еще называют эска). И выставляем уровень замера на диод

Далее берем датчик коленвала и начинаем прозванивать его измеряя сопротивление. Для этого зажимаем 1 и 3 контакт датчика. Как видно из скриншота сопротивление приблизительно равно: 696 Ом.

Важно: Рабочие сопротивление исправного датчика коленвала ЗМЗ 405 и 406 = от 650 до 750 Ом

Теперь проверяем в обратном порядке, зажимаем 3 и 1 контакт датчика. Если он прозванивается то контакты рабочие.

Теперь проверим сам датчик на индуктивность. Для этого зажимаем 1 и 3 контакт и любым железным предметом прикасаемся к фишке как показано на изображении. Если значение изменяется то датчик рабочий.

Видео: Проверка исправной работы датчика коленвала ЗМЗ 405

Основные неисправности датчика коленвала ЗМЗ 405 – 406

Как и любой механизм ДПКВ ЗМЗ 405 -406 может оказаться неисправным. В большинстве случаев этими неисправностями могут быть:

• Механические повреждения проводки и самого датчика
• Попадание влаги в рабочие элементы и контакты

Все это обнаруживается визуальным осмотром ДПКВ. И в случае неисправности необходима его замена.

Пошаговая инструкция замены датчика коленвала ЗМЗ 405 – 406

И так приступаем к замене датчика коленвала ЗМЗ 405 -406 и первое, что нам необходимо сделать это демонтировать старый:

1. Снимаем грязезащитный щиток двигателя
2. Нажимаем пружинный фиксатор колодки жгута проводов системы управления двигателем
3. Далее отсоединяем колодку жгута проводов от колодки проводов датчика
4. Выводим колодку проводов датчика из держателя, прикрепленного к ресиверу впускного трубопровода
5. Шлицевой отверткой отворачиваем винт крепления датчика фаз к крышке привода ГРМ
6. Вынимаем датчик из гнезда в крышке.

Собираем все в обратном порядке. Ну вот и все, что я хотел вам рассказать про замену датчика коленвала ЗМЗ 405 – 406. До скорых встреч.

Датчик синхронизации — индуктивного типа (2612.1.113 Bosch или 406.3847113) установлен на переднем торце двигателя внизу, с правой стороны и предназначен для синхронизации работы блока управления с рабочим процессом двигателя.

Датчик представляет собой стержневой магнит с намотанной поверх него обмоткой и заключенный в корпус из высокопрочной пластмассы.

При прохождении зубьев диска синхронизации, мимо торца сердечника на выводах датчика возникает сигнал, несущий информацию о частоте вращения коленчатого вала, а отсутствующие на диске синхронизации два зубца вызывают импульс сигнала, по которому блок управления определяет верхнюю мертвую точку (ВМТ) первого цилиндра.

При выходе из строя датчика синхронизации и его цепей работа двигателя невозможна.

Блок управления занесет в память код неисправности и включит лампу сигнализации КМСУД на приборной панели.

Проверка датчика синхронизации

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Тонкой отверткой или шилом снимаем пружинный зажим колодки.

Отсоединяем разъем датчика синхронизации.

Подсоединяем омметр к центральному и одному боковому выводу.

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.

Для дальнейшей проверки исправности датчика снимаем его с двигателя.

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр

Быстро подносим металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.

Неисправный датчик заменяем.

Снятие датчика синхронизации

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя

Вынимаем датчик из отверстия.

Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз

Устанавливаем датчик в обратной последовательности.

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.

Все о датчике коленвала ЗМЗ 405 – 406

ПїЅ пїЅ пїЅ, пїѕ, двигатель 406. Автозапчасти. Москва

Содержание

Основные функции

Конструкция представляет собой сам датчик, который располагается в специальном корпусе (из пластика или алюминия) и задающий диск. Также предусмотрен стандартный разъем, через который устройство подключается к системе управления.

Предназначен для отслеживания и фиксации рабочих характеристик двигателей (положение и частота вращения). Полученные данные передаются на электронный блок управления (ЭБУ) и позволяют решать широкий спектр задач: от определения положения поршней до контроля топливной системы.

Несмотря на достаточно простое устройство, ДПКВ ЗМЗ 406 является критически важным элементом любого двигателя.

Архив объявлений

Как проверить датчик коленвала Газель Волга ЗМЗ 405 ДВС

И так как же проверить работоспособность датчика коленвала ЗМЗ 405 и 406. Для этого нам понадобится: простой тестер (или как его еще называют эска). И выставляем уровень замера на диод

Далее берем датчик коленвала и начинаем прозванивать его измеряя сопротивление. Для этого зажимаем 1 и 3 контакт датчика. Как видно из скриншота сопротивление приблизительно равно: 696 Ом.

Важно: Рабочие сопротивление исправного датчика коленвала ЗМЗ 405 и 406 = от 650 до 750 Ом

Теперь проверяем в обратном порядке, зажимаем 3 и 1 контакт датчика. Если он прозванивается то контакты рабочие.

Теперь проверим сам датчик на индуктивность. Для этого зажимаем 1 и 3 контакт и любым железным предметом прикасаемся к фишке как показано на изображении. Если значение изменяется то датчик рабочий.

Видео: Проверка исправной работы датчика коленвала ЗМЗ 405

Назначение и принцип действия ДПКВ

Функция прибора определять позицию кардана движка в определенное время для компьютерного управления исполнительными устройствами и согласования функционирования системы газораспределения. Он служит для обеспечения образования импульсов от (60-2) зубьев диска, то есть помечает вращение кардана на секторные отметины. Угловой ход одного зуба, вместе с промежутком до следующего, равна 6o поворота коленчатого шпинделя.
Он функционирует совместно с зубчатым кругом, размещенным на шкиве кардана. Круг имеет 60 зазубрин с пропуском в 2 целых выступа. Вырез на круге служит началом отсчета расположения коленвала. Начало 20-го (за вырезом) зубчика (Нумерация зубцов начинается от выреза по часовой стрелке) отвечает ВМТ первого или четвертого цилиндра.

Специфика действия датчика коленвала состоит в образовании ЭДС переменного тока синусоидального вида в его катушке при прохождении металлического зубчика круга с выступами возле его конца. Посредине выступа (его задний срез) нулевая амплитуда импульса. При прохождении выреза зубчатого круга прибор молчит. От этого места автомобильный компьютер начинает отсчет. Когда подходит 20 зазубрина круга синхронизации ЭБУ отмечает расположение поршней первого или четвертого горшков в ВМТ. Таким образом автомобильный компьютер знает что где располагается в движителе.

Поломка ДПКВ ведет к остановке движителя.

Внимание! Датчик коленвала самый важный датчик среди всех датчиков двигателя. Целый, рабочий, запасной ДПКВ нужно иметь в авто.

Устройство датчика положения коленвала двигателя

Датчик коленвала состоит из:

• Корпус – пластиковый или алюминиевый с восприимчивой частью
• Сенсорная доля – из магнитной сердцевины и соленоида из медной проволоки на изоляционной бобине
• Фланец – овальной формы с отверстием под болт М6
• Провод связи – экранированный, длинной 610 мм
• Соеджинительная вилка провода – трех контактная, опрессованная с проводом.

Варианты конструкции:

• Выход провода отечественного датчика положения коленвала развернут на 900 по отношению к линии монтажной дырки.
• Выпуск провода импортного прибора ориентированный в другую сторону от отверстия крепления.

Классификация

В зависимости от того, какой физический процесс используется в основе работы датчика коленвала, выделяют три основных вида:

• Магнитный (индуктивный) — сигнал формируется в момент прохода специальной метки через образованное магнитное поле, не требует отдельного питания, может выступать в качестве датчика скорости. Достаточно прост в использовании.
• Работающий на основе эффекта Холла — сигнал формируется путем перекрытия появившегося поля специальным синхронизирующим диском, дополнительно может выступать в качестве распределителя зажигания. Точность полученных показателей достигается за счет сложной конструкции.
• Оптический — информация для ЭБУ формируется путем прерывания оптического потока, в результате данного процесса возникает импульс напряжения. Задымление или загрязнение могут привести к неточностям результатов.

Основные неисправности датчика коленвала ЗМЗ 405 – 406

Как и любой механизм ДПКВ ЗМЗ 405 -406 может оказаться неисправным. В большинстве случаев этими неисправностями могут быть:

• Механические повреждения проводки и самого датчика
• Попадание влаги в рабочие элементы и контакты

Все это обнаруживается визуальным осмотром ДПКВ. И в случае неисправности необходима его замена.

Электрическая схема подключения ДПКВ 23.

3847

На рисунке сверху представлена схема подключения датчика положения коленвала двигателя 405, 406, 409, 4213 и 4216 к ЭБУ автомобиля.

Соединительная колодка датчика коленвала 23.3847

На рисунке представлен трех контактный разъем датчика коленвала. Обозначена нумерация контактов и распиновка .

Технические характеристики датчика коленвала 23.3847

• Сопротивление датчика коленвала посреди клемм 2-1 равно 880-900 Ом
• Наименьшее отклонение импульса переменного напряжения между клеммами 2 и 1, при оборотах синхронного диска 20 об/мин (20Гц) и промежутке посреди датчика и круга с зубьями 1,5 мм, и сопротивлении нагрузки 10 кОм – не меньше 0,2 В.
• Наибольший размер импульса переменного напряжения между штырями 2 и 1, при скорости вращения синхронного диска 6000 об/мин (6000Гц) и промежутке посреди торца прибора и синхронного диска 0,5 мм, сопротивлении нагрузки 100 кОм – не больше 250 В

Проверка датчика

Датчик коленвала марки ЗМЗ 406 работает на основе эффекта Холла, устанавливается в торцевой части головки блока цилиндров. Информация о положении поршня при сжатии, которая поступает на ЭБУ, позволяет соблюдать последовательность впрыска топлива. Неисправность переводит в резервный режим работы всю топливную систему.

О необходимости проверки ДПКВ ЗМЗ 406 свидетельствуют следующие признаки:

• снижение динамических характеристик;
• обороты меняются по неизвестным причинам или «плавают» в холостом режиме;
• физические нагрузки приводят к детонации;
• включена лампа сигнализатора на панели приборов;
• двигатель не запускается.

Перед тем как проверить датчик, следует осмотреть целостность корпуса, проводов, разъемов, а также удостовериться в отсутствии мусора, инородных деталей. Наличие механических повреждений указывает на неисправность. Если видимых повреждений не выявлено, проверку можно выполнить следующими способами:

• Определение сопротивления обмотки. Несложный метод, который дает исчерпывающую информацию. Для проверки понадобится тестер-мультиметр, который необходимо включить в режим омметра. Для исправного ДПКВ полученное значение будет в диапазоне 800–900 Ом.
• Путем измерения индуктивности. Данным способом можно воспользоваться, если мультиметр имеет встроенную функцию проверки индуктивности. Полученные значения должны быть в пределах 200–400 мГн.
• Проверка осциллографом. Такой способ позволит получить полную информацию о состояние и работе датчика.
• С помощью электрической схемы, которую можно собрать самостоятельно. Кратковременный сигнал светодиода при приближении металлического предмета свидетельствует об исправности.
• Установить новый датчик и проверить работу двигателя.

Выбор способа диагностики зависит от наличия необходимого оборудования.

Где находится датчик коленвала ?

В этом разделе указано место, где находится датчик коленвала двигалки 405, 406, 409, 4213, 4216. Представлена конкретная точка установки приборчика.

Он смонтирован в передней части сердца машины, справа, внизу на выступе передней крышки блока цилиндров. Прикреплен метизом М6 под голову 10. Нормальный промежуток меж его торцом и зубчиком диска синхронизации обязан равняться 0,5-1,2 мм. Для его стабильного функционирования установите зазор 0,8 мм. Для этого необходимо прошлифовать посадочное место прибора наждачной бумагой. К связке проводков датчик коленвала подключается с поддержкой трехконтактной розетки с рамочной пружиной.

Где стоит ДПКВ на движке УМЗ 4213, 4216

Hасположение датчика коленвала организовано в передней части двигалки, справа, на фланце крышки шестерен распредвала. Номинальный зазор между торцом приборчика и зубом диска синхронизации находится в пределах 0,51-2 мм.

Видео – обзор датчика коленвала.

Пошаговая инструкция замены датчика коленвала ЗМЗ 405 – 406

И так приступаем к замене датчика коленвала ЗМЗ 405 -406 и первое, что нам необходимо сделать это демонтировать старый:

1. Снимаем грязезащитный щиток двигателя
2. Нажимаем пружинный фиксатор колодки жгута проводов системы управления двигателем
3. Далее отсоединяем колодку жгута проводов от колодки проводов датчика
4. Выводим колодку проводов датчика из держателя, прикрепленного к ресиверу впускного трубопровода
5. Шлицевой отверткой отворачиваем винт крепления датчика фаз к крышке привода ГРМ
6. Вынимаем датчик из гнезда в крышке.

Собираем все в обратном порядке. Ну вот и все, что я хотел вам рассказать про замену датчика коленвала ЗМЗ 405 – 406. До скорых встреч.

Неисправности датчика коленвала двигателя

Неисправности датчика коленвала двигалки 409	Способы устранения
1.Нестабильное вращение нагретого движка на порожних оборотах. Лампа чек хаотично загорается при функционирующем агрегате. Самопроверка компьютера принимает код 53.	Проверьте установочный зазор меж ДПКВ и синхронным диском. Он вынужден равняться 0,5-1,2. Правильнее выставить 0,8-0,9 мм. Для этой цели нужно счистить немного посадочное место прибора на выступи крышки. Очищение производить с поэтапной проверкой зазора.. Отремонтируйте вероятные торцевые биения шкива кардана Поменяйте электро датчик на рабочий. Обследуйте соединение экрана с корпусом движителя Протестируйте и устраните поломку высоковольтных проводов сферы поджигания
2. Бензодвигатель не заводится или пускается и останавливается. Само диагностика ЭБУ определяет шифр повреждения 53.	Исследуйте: Вероятную перекоммутирование и повреждение линий 48 и 49 Установочный расстояние промеж ДПКВ и синхронным кругом
3.Бензодвигатель не заводится, не подхватывает. Само диагностика ЭБУ не регистрирует ключей поломок. Когда число оборотов кардана равняется “0” в способе продувки цилиндров воздухом (стартерное вращение мотора при открытой заслонке.	Выясните: Подсоединение прибора к связке проводов Наличие синхронных неисправностей линии 48 и 49 Исправность катушки электро датчика – поменяйте его

Примечание:
Стоит отечественный измеритель кардана на движителе 409. Машина УАЗ 31602 пробежала 80000 с хвостиком. нареканий на прибор нет. Но Я установил зазор между его торцом и синхродиском 0,8-0,9 мм.

Ошибки датчика положения коленвала

В табличной форме представлены ошибки датчика коленвала, которые замечает самодиагностика ЭБУ автомобиля.

Видео по теме

Оценка статьи:

Загрузка…

Датчик положения коленвала автомобиля ЗМЗ 406 Ссылка на основную публикацию

Как проверить датчик коленвала ?

Для начала, при его снятии, зрительным методом определяем его целостность, не окислились ли выводы на вилке включения. После этого производим его контроль с поддержкой устройств. Есть 3 метода проверки прибора синхронизации .

• 1.Контроль с помощью электрического тестера:
  • Ставим переключатель на диод (Звук) и проверяем целостность между клеммами 1 и 2, это положительный и отрицательный вывод на обмотку датчика. При разрыве, отсутствует сигнал – прибор сломан. Третья клемма соединена с экранированной оболочкой. Когда она замыкает на другие выводы то ДПКВ сломан.
  • Включаем тестер на показания сопротивления и измеряем его у катушки датчика, меж клеммами 1 и 2. Показания обязаны попасть в границы 650-750 Ом. В этом случае проверяемое устройство рабочее.
• 2.Измерение показаний индуктивности датчика синхронизации:
  • Этот тест труднее предшествующего и настоятельно просит конкретных устройств. Катушка, вмонтированная в ДПКВ, в возбужденном положении, при функционирующем движке, содержит собственную индуктивность. Что и нужно замерить. Для сего необходимо владеть надлежащими устройствами:
    • мега омметр;
    • сетевой трансформатор;
    • измеритель индуктивности;
    • вольтметр (желательно цифровой)
  • Мерить индуктивность обмотки нужно меж клеммами 1 и 2. Она обязана располагаться между значениями 200-400мГн. Когда получен итог крепко различающийся от обозначенного, значит сломан датчик.
  • Дальше нужно замерить противодействие изолирующей оболочки меж обмоткой катушки. Для сего применяется мега омметр. На нем устанавливается выходное усилие 500В. Полученное показание сопротивления изоляции не надлежит быть меньше 0,5МОм. Когда меньше, значит пробой изоляции катушки и вероятность возникновения межвиткового коротыша. Что подтверждает поломку ДПКВ.
  • Размагничивание прибора можно выполнить за действуя сетевой трансформатор
• 3.Тестирование с использованием осциллографа:

Аналоги датчика коленвала

Аналоги датчика коленвала 23.3847, устанавливаемого на двигателях 4213, 406, 409, 514, являются следующие датчики синхронизации:

• ДС-1 – производства предприятия “Пегас” с каталожным номером 406.3847060-01;
• Датчик коленвала производства фирмы “Пекарь”, с каталожным номером 406-3847060-01;
• Сенсор 35. 3847, производства предприятия Пензы;
• Датчик синхронизации с каталожным номером 0406.3847060-01, производство предприятия СОАТЭ;
• Устройство синхронизации 403.3847, производство компании АвтоТрейд;
• Датчик коленвала 0 261 210 113, производства фирмы BOSCH;
• Сенсор 406.3847060-01 Ctr, производство фирмы “Cartronic”.

Аналогами датчика синхронизации (ДС-3) “ПЕГАС” с каталожным номером 40904.3847010-01 являются:

• Прибор синхронизированный кардана (ДС-3) “Пекарь” – 40904-3847010
• ДПКВ (ДС-3) Cartronic – 40904.3847010-01 (подобие 0 261 210 302)
• Электро датчик положения коленчатого вала BOSCH 0 261 210 302
