В чем разница кабельной сборки и жгута проводов — отраслевые знания

Вы часто будете видеть термины «сборка кабеля» и «жгут проводов» взаимозаменяемо при выборе электрических компонентов для разработки продукта.

Люди также по ошибке используют термины «кабель» и «провод» как синонимы.

Но на самом деле эти компоненты не могут быть более разными. Конечно, кабельная сборка и жгут проводов используются в электрических и коммуникационных областях для маршрутизации электричества между различными точками

Но на этом сходство заканчивается.

Оба узла кабеля и жгута проводов имеют четкое назначение, а это означает, что успех вашего продукта зависит от выбора правильного в зависимости от спецификаций применения.

Вот краткий обзор различий между кабельными сборками и жгутами проводов, чтобы помочь вам сделать правильный выбор.

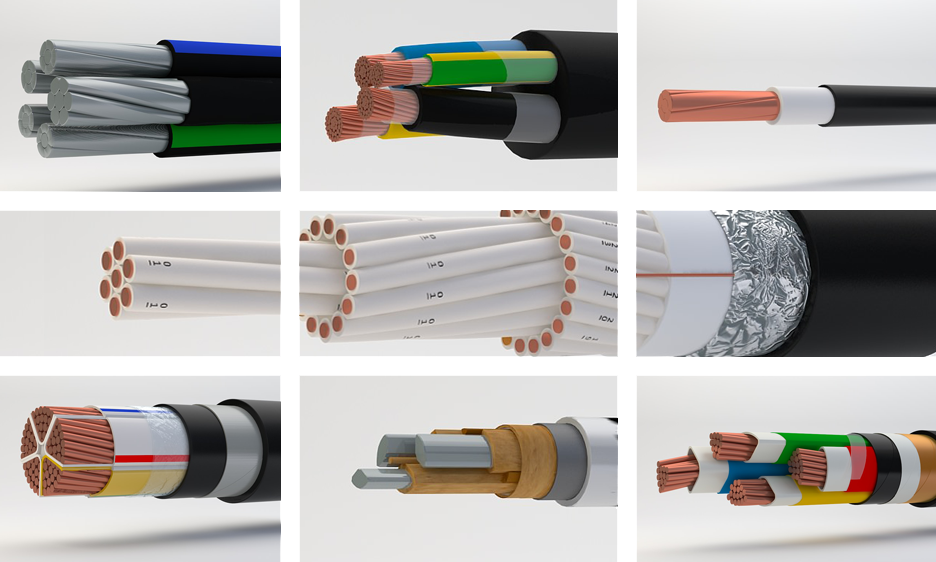

Кабель: два или более проводника в одной оболочке. Большинство кабелей состоят из положительного провода, который проводит электрический ток, нейтрального провода, который завершает электрическую петлю, и заземляющего провода.

Как и жгуты проводов, кабельная сборка представляет собой группы проводов или кабелей, которые также имеют внешнее покрытие. Но вся пачка заключена в чрезвычайно прочную оболочку из материала, такого как термоусадочная пленка, резина или винил. Кабельные сборки служат трем основным целям:

1. Для защиты внешних раздражителей (например, материалов окружающей среды или даже техников) от вреда, вызванного потоком электричества.

2. Обеспечить, чтобы электрические системы были организованы и легки для техников.

3. Для защиты проводки или кабеля от износа или других суровых условий окружающей среды.

Кабельная сборка специально разработана для решения таких логистических задач, как ограничение размера, воздействие экстремальных температур, огонь, влажность, пыль, трение, воздействие химических веществ, гибкость и многое другое. Из-за уровня настройки, доступной для сборки кабеля, их также можно заказать в различных формах, размерах и цветах.

Провод: один проводник (обычно из меди или алюминия). Провода имеют низкое сопротивление, низкую стоимость и измеряются «калибром». Чем меньше датчик, тем толще провод. Чем толще провод, тем выше риск повреждения в результате перегоревшего предохранителя.

Откройте жгут проводов, и вы найдете несколько проводов, каждый из которых надевает свой единственный слой наружного покрытия. Это покрытие обычно изготавливается из термореактивного или термопластичного материала и служит двум основным целям:

1. Для защиты внешних раздражителей (например, материалов окружающей среды или даже техников) от вреда, вызванного потоком электричества.

2. Обеспечить, чтобы электрические системы были организованы и легки для техников.

Материал оболочки, который покрывает каждый провод, мало защищает сам провод, поэтому это решение обычно используется в приложениях, где влажность, пыль, температура и трение не имеют значения, например, когда провода будут находиться внутри корпуса устройства. или оболочка, как пульт дистанционного управления.

Электротехнические чертежи и схемы

Электротехнические чертежи и схемы

Понимание жгутов проводов | Consolidated Electronic Wire & Cable

Consolidated Electronic Wire & Cable с гордостью предлагает широкий выбор высококачественных, нестандартных кабелей и жгутов проводов.

Разработанные для организации и рационализации многопроводных систем в аэрокосмической, автомобильной, медицинской, телекоммуникационной, коммерческой и даже бытовой электронике, жгуты кабелей и проводов могут быть адаптированы практически под любую спецификацию.

Жгуты проводов

Хотя многие профессионалы называют кабельные сборки и жгуты проводов взаимозаменяемыми, эти многожильные (или многокабельные) конструкции могут быть созданы по-разному, чтобы служить различным целям для уникальных сред и приложений.

Проще говоря, жгут проводов — это внешнее покрытие или оболочка, которая защищает внутренний проводник или пучок проводников. Эти внутренние компоненты могут уже иметь оболочки для изоляции и защиты, или они могут опираться на жгут проводов для создания идеальной рабочей среды. В любом случае жгут проводов обеспечивает критическую организацию в основе системы и делает это с помощью простой, понятной и недорогой конструкции.

Жгуты проводов

спроектированы так, чтобы быть простыми, но эффективными, что снижает их стоимость по сравнению с более сложными решениями для жгутов. Во многих случаях стандартный жгут проводов обеспечивает все компоненты, необходимые для оптимизации любых требований к взаимосвязи.

Consolidated Electronic Wire & Cable может собрать множество таких жгутов, и наши специалисты помогут вам определить, что будет соответствовать вашим потребностям. Однако, если ваши потребности особенно сложны или специфичны, мы также предлагаем индивидуальные привязи.

Специальные жгуты проводов

Провода и кабели являются незаменимыми инструментами для широкого спектра современных домашних и промышленных систем, а жгуты позволяют техническим специалистам создавать упорядоченные, тщательно подобранные решения для электропроводки для любого типа среды. В зависимости от конкретных потребностей приложения, эти жгуты могут быть созданы для работы с системами до 600 вольт (UL) или 3000 вольт (военные), с высокой производительностью в диапазоне температур от -65 ° C (-85 ° F) до 250 ° С (482 ° F).

При оценке нового кабеля или жгута проводов не забудьте тщательно рассмотреть конкретные условия, в которых они будут использоваться, а также температуру и условия, которым они будут подвергаться. Оцените все различные типы кабелей, которые вы можете использовать; жгуты проводов и кабелей по индивидуальному заказу могут быть изготовлены практически без ограничений по стилю и материалам, в том числе:

• Проволочные стяжки
• Шнуровка
• Изоляционные материалы всех видов
• Пользовательские цвета
• Термоусадочные покрытия
• Индивидуальная маркировка или штрих-код
• Четырёхцветное тиснение
• Индивидуальная маркировка
• Идентификаторы независимых цепей
• Наполнители из полипропилена, нейлона и бумаги
• Пользовательское экранирование

Мы используем стратегический инженерный подход для выбора наиболее идеального экрана и разъемов для вашего приложения. В то же время мы принимаем во внимание все применимые нормативные стандарты, чтобы гарантировать, что ваша окончательная подвеска будет безопасной, надежной, соответствующей требованиям и эффективной.

Другие факторы, влияющие на конструкцию привязи, включают:

• Будет ли привязь подвергаться постоянному сгибанию
• Если привязь будет использоваться в помещении или на улице, и при каких конкретных условиях
• Сколько цепей и проводников необходимо для сборки, а также их характеристики
• Уровень переносимого напряжения
• Потенциальное воздействие, включая химические вещества, агрессивные жидкости, погодные условия и влагу из других источников
• Максимальные, минимальные и средние рабочие температуры, а также возможные колебания
• Местные правила техники безопасности и защиты окружающей среды, которые могут повлиять на выбор, установку и проверку компонентов
• Фрезерование, вырезы, общая форма формы

Жгуты проводов

Поскольку жгуты проводов могут использоваться для решения такого разнообразного круга задач по соединению, они широко используются во множестве отраслей. Практически любая отрасль, в которой используются кабели, может извлечь выгоду из использования жгутов проводов. Следующие отрасли, среди прочего, часто полагаются на жгуты проводов, чтобы максимизировать эффективность и защитить сотрудников от опасностей, связанных с беспорядочной проводкой:

• Аэрокосмическая промышленность. Проводные сборки используются в широком спектре аэрокосмической продукции, такой как дроны, спутники и самолеты, для облегчения передачи энергии, связи и многого другого.
• Автомобилестроение . Жгуты проводов имеют решающее значение для экономии ценного пространства внутри автомобиля на приборной панели, под капотом, в системах освещения/сигналов и т. д. Они также важны для организации сложной проводки таким образом, чтобы техники могли легко определить их назначение.
• Медицинский . Больницы и клиники полагаются на жгуты проводов для организации и защиты проводов внутри и между оборудованием, включая аварийные тележки, диагностическое и визуализирующее оборудование, стоматологическое оборудование и многое другое.
• Телекоммуникации . Жгуты проводов оптимизируют использование пространства в различном телекоммуникационном оборудовании, таком как модемы, маршрутизаторы, ретрансляторы и множество другого коммуникационного и широкополосного оборудования.
• Информационные технологии . Почти все компьютеры, ноутбуки, серверы и другие ИТ-технологии содержат жгуты проводов для оптимизации пространства и организации проводов для облегчения идентификации и установки техническими специалистами.
• Строительство . Жгуты проводов широко используются в конструкциях для обеспечения изоляции и организации проводки.
• Производство . Станки с ЧПУ и другое производственное оборудование с электроприводом полагаются на жгуты проводов для прокладки и организации внешней и внутренней проводки.
• Робототехника и автоматизация . Жгуты проводов используются на большинстве автоматизированного оборудования и робототехники для безопасной прокладки, группировки и защиты критически важной проводки

Преимущества жгутов проводов

Жгуты проводов

не были бы так широко использованы, если бы они не давали существенных преимуществ для проводки. Среди прочих преимуществ жгуты проводов приносят компаниям следующие преимущества:

• Снижение стоимости по сравнению с несколькими отдельными сборками
• Улучшает организацию, особенно когда система состоит из сотен футов сложной проводки
• Сокращает время установки для проектов, включающих обширные сети электропроводки или кабелей
• Защищает проводники от элементов снаружи или от воздействия химических веществ и влаги в помещении
• Обеспечивает более безопасную рабочую среду за счет очистки незакрепленных или разбросанных проводов, увеличения свободного пространства и предотвращения спотыканий и повреждения проводов и кабелей
• Повышает безопасность, сводя к минимуму риск короткого замыкания или электрического возгорания
• Сокращает время установки и обслуживания за счет возможного минимизации количества подключений и организации компонентов в логической конфигурации

Многие преимущества жгутов проводов проистекают из очень простых принципов проектирования. Оболочки защищают провода от истирания или воздействия опасностей, сводя к минимуму риск несчастных случаев на рабочем месте. Соединители, зажимы, шнуровка и другие организационные стратегии значительно сокращают количество места, которое должна занимать проводка, и гарантируют, что технические специалисты могут легко найти нужные им компоненты. Для оборудования или транспортных средств, которые регулярно борются с паутиной длинных проводов, жгут проводов, несомненно, принесет пользу всем.

Высококачественные материалы

Высококачественный жгут проводов и кабелей не только обеспечивает оптимальную организацию, но и обеспечивает надежную изоляцию и защиту находящихся внутри проводников. Существует множество вариантов прочных материалов для ремней безопасности, и важно выбрать то, что наиболее подходит для ваших нужд.

Некоторые из наиболее распространенных изоляционных материалов включают:

• ПВХ или поливинилхлорид
• SR-ПВХ или полужесткий поливинилхлорид
• Полиэтилен сотовый
• EPDM или этилен-пропилен-диеновый мономер
• TPE/TPR, термопластичные эластомеры
• ПЭ или полиэтилен
• Полиэтилен как низкой, так и высокой плотности (LPDE и HDPE)
• Ячеистый или вспененный полиэтилен
• Полиуретан или полиуретан, а также смеси полиуретана и нейлона
• Малодымные сополимеры
• Полипропилен (ПП) и ячеистый (вспененный) полипропилен
• ФЭП или фторированный этиленпропилен
• ТФЭ или тетрафторэтилен
• ПТФЭ или политетрафторэтилен
• ЭТФЭ Тефзель
• ПВДФ Кинар
• ECTFE Халар
• IRR/ПВХ или облученный поливинилхлорид
• XLPE или сшитый полиэтилен
• Винил

При выборе между этими и другими вариантами важно учитывать переменные параметры окружающей среды, такие как рабочая температура и влажность. Присутствие влаги, например, может потребовать водостойкого материала, такого как полиэтилен, чтобы избежать повреждения проводников.

Решения для жгутов кабелей и проводов

В Consolidated мы помогаем клиентам разрабатывать эти решения уже более 100 лет. Наши индивидуальные жгуты и узлы можно найти в широком диапазоне применений, и все проекты поддерживаются нашими современными производственными мощностями.

Принимая во внимание соответствующие отраслевые стандарты и спецификации, такие как IPC/WHMA-A-620, существует бесчисленное множество способов разработки привязи или сборки для удовлетворения потребностей конкретного проекта. А благодаря различным вариантам экранирования, наполнителей, материалов, идентификации и стиля наиболее эффективное организационное решение для вашего проекта — это просто вопрос стратегического проектирования.

Наш текущий каталог включает в себя широкий ассортимент надежных, высокопроизводительных кабелей и жгутов проводов, которые гарантируют организацию многопроводных систем в различных отраслях. Наши услуги по индивидуальному заказу ремней безопасности ориентированы на каждого клиента, а наши технические специалисты опираются на многолетний междисциплинарный опыт, чтобы определить идеальную стратегию для каждой операции. Независимо от того, предназначены ли ваши кабели для бытовой техники или современного самолета, наши сборки могут улучшить организацию и безопасность по конкурентоспособной цене.

Чтобы узнать больше о наших нестандартных решениях для жгутов проводов и кабелей и обсудить, как мы можем помочь в вашем следующем проекте, ознакомьтесь с нашей подробной электронной книгой «Создание нестандартного кабеля» или свяжитесь с нашей командой сегодня.

Кабельная сборка

и жгут проводов: в чем разница?

Кабельный узел и жгут проводов иногда путают друг с другом, потому что это одно и то же. Эта путаница понятна, поскольку многие профессионалы могут взаимозаменяемо использовать несколько продуктов, выполняющих одни и те же основные функции. Даже если это может быть так, эти два продукта отличаются друг от друга.

Кабельная сборка и жгут проводов

Прежде чем обсуждать разницу между двумя системами, важно определить, что такое кабель и что такое провод. Кабель часто представляет собой два или более провода, которые идут вместе к системе. Обычно они связаны вместе, поэтому выглядят как пучок проводов. Провод представляет собой одну нить материала, которая проводит электричество. Производители жгутов обычно изготавливают их из алюминия или меди.

Кабельная сборка

Кабельная сборка представляет собой группу кабелей или проводов, обернутых внешним слоем другого продукта, чтобы скрепить кабели. Целью кабельных сборок является организация проводов и кабелей. Эти кабельные сборки обычно выполняют ту же функцию, что и жгуты проводов, но предназначены для совершенно других условий. В большинстве случаев они изготавливаются из сверхпрочных материалов, таких как винил, термопластичная резина или термопласт в термоусадочной упаковке.

Основное различие между кабельной сборкой и жгутом проводов заключается в факторах окружающей среды. Производители кабельных жгутов стремятся сделать кабельные сборки более прочными для работы в более жестких условиях. Кабельные сборки бывают нескольких форм и размеров. Защитный внешний слой обычно создается для защиты внутренних проводов от влаги, трения, тепла, сжатия и любых других опасностей, которые могут возникнуть. Кабельные сборки могут быть более дорогим вариантом, но они обеспечат защиту продукта в самых экстремальных условиях.

Жгут проводов

Жгуты проводов представляют собой базовое внешнее покрытие, покрывающее мелкие провода и кабели внутри. Жгуты проводов предназначены для связывания кабелей и проводов, которые уже защищены внешним слоем. По сути, это означает, что если вы откроете жгут проводов, вы увидите множество кабелей с собственными крышками, а не один единственный провод. Производители жгутов проводов годами изготавливают жгуты проводов из термопласта и термореактивного материала.
