Как собрать оптимальный для города турбо мотор.

В последнее время многие владельцы автомобилей ВАЗ интересуются, как собрать оптимальный для города турбо мотор. В связи с этим мы решили предоставить вам конкретные рекомендации, как собрать его наиболее грамотно и без лишних затрат.

Основой нашего будущего турбо-двигателя будет служить весьма популярный в настоящее время ВАЗовский шестнадцатиклапанник с индексом 21126 от автомобиля Лада-Приора. Но наше руководство можно считать универсальным, ведь следуя ему, вы сможете собрать турбо мотор на любой другой базе. Ключевым моментом выступает не столько специфика отдельных двигателей, сколько сам подход и объём будущих их трансформаций.

И так, первым делом нужно разобрать двигатель и оценить его состояние. Если двигатель «с хорошим пробегом», то блок цилиндров отдаётся на расточку под следующий ремонтный размер. При сборке блока используются так называемые турбо-поршни. Самый распространённый и хорошо зарекомендовавший себя вариант – это турбо-поршни, доработанные из заводских «Нивских» поршней. Они отличаются увеличенной (до 20 куб. см) камерой сгорания и цековками под шестнадцатиклапанную ГБЦ. Штатные «Приоровские» шатуны также не подойдут для двигателя с турбонаддувом. Лучшей их заменой станут стандартные шатуны ВАЗ 2110. А вот коленчатый вал остаётся «родной» – 75,6 мм. В результате мы получаем двигатель с прежним объёмом (1.6L), но с уменьшенной до 7.6:1 степенью сжатия. Подобные конфигурации «низа» активно используются при построении турбо моторов с мощностью до 400 л.с.

На следующем этапе нужно определиться с самой турбиной. На наш взгляд наиболее подходящим для повседневной эксплуатации является турбокомпрессор TD04L (штатный для Subaru Impreza WRX), ему свойственен ранний подхват и достаточно широкий рабочий диапазон – прекрасный выбор для езды в условиях города. Максимальная мощность порядка 250 л.с., что в том числе позволит демонстрировать достойные результаты в любительских соревнованиях Drag-racing. Хотите больше мощности, тогда выбирайте турбокомпрессор TD05 или же GT28. Для выбранной турбины понадобится соответствующий турбоколлектор. Также к турбине нужно подвести масло и реализовать масло-слив, организовать подачу и слив охлаждающей жидкости. Очень важно использовать армированную маслоподачу и силиконовые армированные тосольные магистрали. Именно армирование этих узлов позволит вам навсегда забыть о возможных с ними проблемах.

Выбирая интеркулер, помните, что обдув со штатным бампером весьма плох. При установке большого интеркулера, обдув радиатора окажется совсем неэффективным, а значит, постоянный перегрев вам гарантирован. Для эксплуатации в городе можно ограничиться интеркулером 450х180х65. Он подходит под стандартный бампер, полностью удовлетворяя потребности в охлаждении. К тому же лучше не создавать воздушную магистраль с большим диаметром в автомобиле для города. Не стоит усложнять себе процесс установки и получить в результате турболаг – это медленная реакция мотора с турбонаддувом на нажатие педали газа из-за потребности в увеличении давления в самой воздушной магистрали. Исходя из этого, чем меньше её объём, тем меньше будет турболаг. Используйте алюминиевый пайпинг-кит диаметром 51 мм – это лучший выбор для установки воздушной магистрали. Если же вы строите мотор с мощностью под 300 л.с. и планируете довольно часто участвовать в соревнованиях, выбирайте интеркулер 550х230х65 и пайпинг диаметром 57 мм.

Штатный ресивер потребуется заменить специальным турбо-ресивером, отличающимся от атмосферных версий маленьким объёмом и изменённой геометрией. Желательно заменить и стандартный дроссельный патрубок. Наиболее подходящим является патрубок с диаметром заслонки 54 мм. Перед заслонкой на воздушную магистраль устанавливается клапан сброса избыточного давления, другими словами блоу-офф. Именно эта деталь издаёт эффектный «пшик» при переключении передач, т.е. при отпускании педали газа.

Не забудьте правильно подобрать топливные форсунки. Делать это нужно исходя из мощности мотора, ведь возросшее количество воздуха важно обеспечить в нужном объёме подачей топлива. Планируемая мощность двигателя 200 л.с. – остановитесь на форсунках ACCEL 378 cc. Для нужд мотора в 250 л.с. следует использовать форсунки с производительность 432 см3/мин от FORD RACING или ACCEL 462 см3/мин. А вот для движка более 300 л.с. рекомендуются форсунки с производительность более 600 сс/min, например, SIEMENS Deka 630 cc/min или их аналоги.

Вместе с форсунками меняем и топливный насос, так же отличающийся большей производительностью. Например, для бензонасоса Walbro характерно то, что он может выдержать нагрузки мощнейших двигателей, которые можно встретить на большинстве гоночных автомобилей.

Кроме подачи топлива доработайте и саму систему управления двигателем. В частности, лучше не использовать традиционный датчик массового расхода воздуха (ДМРВ), его обычно заменяют датчиком абсолютного давления (ДАД) и датчиком температуры воздуха (ДТВ). Таким образом, вы обеспечите себе надёжность и возможность работать со всеми сверхсовременными программами, контролирующими работу мотора.

Подбирая датчик абсолютного давления, остановитесь на модели, верхний диапазон которого наиболее всего близок к рабочим характеристикам. Другими словами, если в ваших планах использовать давление в турбо моторе приблизительно в один бар, то нецелесообразно применять ДАД с верхним значением в 3 бара, иначе вам не удастся точно настроить турбо мотор. Решая проблему выбора оптимальных вариантов для датчиков и форсунок, рациональнее всего будет воспользоваться советами мастера, который будет заниматься настройкой собранного турбо мотора.

Ещё один ответственный момент – подбор распределительных валов. Вся сложность в том, что их выбор индивидуален для отдельного турбо мотора. Так, для простого проекта хватит и стандартных распредвалов. Но их придётся заменить, если планируется рост мощности в самом верхнем диапазоне. Наш совет — установка распределительных валов, разработанных специально для турбо-двигателей. Такие турбо-распредвалы позволяют отлично работать мотору, как в городском цикле, так и в условиях соревнований.

Сборка турбо-двигателя затрагивает и вопросы ГБЦ. Так, для езды по городу можно ограничиться стандартной головкой блока. Но если вы планируете выжать из мотора по максимуму, и автомобиль готовится для участия в дрэг-рейсинге, то целесообразна установка головки блока цилиндров с увеличенными каналами и клапанами. Это позволит получить большую мощность и переместит полку момента на более высокие обороты.

Отдача турбодвигателя будет максимальной при увеличении диаметра выпускной магистрали, начиная от самого даунпайпа и до оконечной банки. Помните, что заузив магистраль хотя бы в одном месте, вы уменьшите весь её диаметр. Для двигателей с мощностью от 200 л.с. оптимальным считается использование выхлопной системы с диаметром трубы 60 мм. В качестве готового решения можно смело использовать резонатор, гиб и универсальный глушитель из нержавеющей стали от Российского производителя MG-RACE. Эти элементы выпускной системы отлично себя зарекомендовали и часто используются нами на практике.

Сцепление для турбомотора, в частности городского – особенно важный момент. Мы рекомендуем использовать комплект PILENGA Sport с металлокерамическим ведомым диском с демпфером. Конечно, использование такого сцепления в условиях городских пробок доставляет некоторые неудобства, но зато оно отлично справляется с передачей крутящего момента двигателя мощностью до 300 л.с.

Из всего вышесказанного можно сделать важный вывод, что переоборудовать стандартный двигатель в турбо мотор гораздо проще, дешевле и выгоднее, чем работать с моделью, прошедшей полноценный атмосферный тюнинг, т.к. замене подвергаются практически все элементы двигателя. Тщательно подбирайте комплектующие, при сборке уделяйте внимание каждой мелочи, не экономьте на квалифицированной настройке собранного турбо мотора – именно это гарантирует высокий ресурс и мощностные характеристики вашего двигателя.

Для вашего удобства мы добавили в каталог полноценные турбо киты, включающие в себя все необходимые детали для сборки турбо-двигателя. Приобретая такой комплект, вы существенно экономите своё время и деньги.

Установка турбины на ВАЗ-2112 16 клапанов: фото, видео

Одним из вариантов существенно добавить мощности и лошадиных сил двигателю ВАЗ-2112 — является установка турбонаддува. Такая доработка не только способна выделить ваш автомобиль среди серой дорожной массы, но и серьёзно «впечатать» вас в кресло машины. Однако кроме монтажа турбин, опытные владельцы устанавливают атмосферный двигатель, либо оснащают его компрессором и в этой статье мы разберёмся, что все-таки лучше и какие доработки предстоят всему автомобилю перед установкой подобных доработок.

Содержание

• 1 Выбираем тип турбины
• 2 Доработка при установке турбины
  • 2.1 Степень сжатия
  • 2.2 Система выпуска
  • 2.3 Система впрыска
  • 2.4 Электронный блок управления
  • 2. 5 Смазка
  • 2.6 Система охлаждения
  • 2.7 Перепускной клапан
  • 2.8 Клапан Wastegate
  • 2.9 Блок для турбин высокого давления
  • 2.10 Иные изменения
  • 2.11 Турбо КИТ
  • 2.12 Цены на турбину
• 3 Плюсы и минусы турбины, компрессора и атмосферного двигателя
  • 3.1 Турбина
    • 3.1.1 Недостатки турбины
  • 3.2 Компрессор
    • 3.2.1 Недостатки компрессора
  • 3.3 Атмосферный двигатель
    • 3.3.1 Минусы атмосферного двигателя
• 4 Выводы

Выбираем тип турбины

Турбина TD04L

Перед тем как приступить к установке непосредственно турбины, каждый кто решил этим заняться должен понимать о тех глобальных доработках, что предстоит его автомобилю. А доработка – это всегда деньги и порой не малые, ведь она может затронуть кузов, тормоза, подвеску, а в определённых случаях и коробку переключения передач (выбор масла для КПП).

Но перед всем этим, необходимо определиться, какой тип турбины вы хотите смонтировать на ваш автомобиль. Ведь её мощность прямой показатель её стоимости. Условно турбины делят на три типа:

• Турбина низкого давления – до 0,5 бар. Установка подобной турбины потребует небольших вмешательств в работу двигателя, однако и мощности даст также.
• Турбина высокого давления – от 0,6 бар. Установка подобной турбины может повлечь глобальные изменения в коробке переключения передач, начиная от замены масла в КПП, замены сцепления на спортивное и прочих элементов, и систем мотора.
• Турбина сверхвысокого давления – в этом случае не столько важно само давление турбины, сколько применимости самого автомобиля в целом. Так как применение такой машины на дорогах общего пользования абсолютно исключено, так как гоночные составляющие такого мотора минимум некомфортны и неудобны в общем городском потоке.

Оснащение ВАЗ-2112 турбиной сверхвысокого давления не имеет никаких оснований, и если и устанавливать, то только её младшие аналоги. Поэтому ниже мы рассмотрим, что придётся поменять при монтаже турбины низкого и высокого давления.

Доработка при установке турбины

Перед тем как приступить к установке самой турбины, некоторым частям и элементам двигателя может потребоваться доработка:

Степень сжатия

Новые элементы готовы к установке.

Задачей уменьшить степень сжатия может стать замена поршней, произвести доработку головки блока цилиндров. Обратите внимание, что если при установке турбины низкого давления доработать можно лишь поршни, то для высокого давления изменяют и то, и то одновременно.

Система выпуска

«Паук» и «прямоток» можно устанавливать.

Лучшим способом решения системы выпуска, считается замена коллектора и «штанов» на монтаж «паука». Помните, что подобные системы следует покупать только у проверенных продавцов, изделия которых сделаны из высококачественных материалов способных выдержать максимальные температуры от работы турбины.

• При турбинах низкого давления, после приёмной трубы «штанов», можно всё оставить без изменений.
• При турбине высокого давления, переход на «прямоток» весьма ощутим, так как весь потенциал, такого типа турбины очень хорошо сможет раскрыться.

Система впрыска

Новая форсунка отличается от старых.

При низком давлении турбин возможна замена ресивера, благо их выбор в современных магазинах тюнинга весьма широк, а для старшего брата потребуется замена бензонасоса и форсунок на наиболее производительные.

Электронный блок управления

О её установке стоит прочитать отдельно.

О внимательном монтаже этого устройства тоже следует прочитать мануал.

При установке любого типа турбины потребуется обязательная прошивка «мозгов». А на турбине с общей мощностью выше 200 л.с, потребуется ещё и замена ДМРВ на ДАД (датчик абсолютного давления – прим.) и ДТВ (датчик температуры воздуха – прим.). А делается это для того, что штатный датчик просто-напросто не рассчитан на проход такого количества воздуха. До того момента пока они не установлены, правильно перепрошить ЭБУ не получится.

Смазка

Любой турбине необходима смазка и для этого необходимо обеспечить на неё подачу масла. Делается это различными способами, либо путём установки специального тройника на место фиксации датчика давления масла и последующим подключением к нему специального шланга, либо при помощи переходника с отводом под масляный фильтр. В любом случае какой-бы способ вы не выбрали, слив масла необходимо обеспечить только в поддон через металлическую трубку.

Система охлаждения

Интеркуллер — это небольшой радиатор вместо бампера.

Для обеспечения наилучшего охлаждения двигателя потребуется подвод тосола из общей системы охлаждения. А для того, чтобы охладить воздух который подаёт турбина обязательно к установке интеркуллер. При установке турбин низкого давления многие ошибочно думают, что установка такого устройства необязательно, однако в летнее время года, штатная система просто не справится со своими обязанностями.

Охлаждение потребуется и самому двигателю и в случае с ВАЗ-2112, отлично подойдёт монтаж двухрядного медного радиатора. Этого вполне хватит для его оптимального охлаждения.

Перепускной клапан

На фото клапан — Blowoff.

Перепускной клапан необходим для сброса излишнего давления, которое может возникнуть в системе при резком закрытии дросселя. И для того, чтобы оно не вырвалось через резиновые элементы, соединения и не вызвало их разрыва, такое давление сбрасывается в воздух. Существует два вида клапанов: Blowoff – это клапан, который необходимо устанавливать рядом с дроссельной заслонкой, а Bypass – монтируют между интеркуллером и воздушной магистралью.

Клапан Wastegate

Цена подобного устройства достаточно велика.

Предназначение подобного клапана заключается том, чтобы часть выпускного газа шла в обход турбины, тем самым ограничивая его скорость и уменьшая его избыточное давление на впуске. Они бывают двух видов:

Внешние – устанавливаются чаще на гоночные автомобили, так как имеют весьма значительные габариты, и внутренние, которые устанавливаются сразу на гражданские типы турбин wastegate.

Блок для турбин высокого давления

• Если вашей целью является достигнуть общей мощности ВАЗ-2112 более 200 лошадиных сил, то тут уже будет идти речь не о монтаже турбины к двигателю, а о сборке нового двигателя.
• В этом случае вместо стокового блока, лучше установить от Лада Калина, так как с ним и при правильно подобранном коленчатом вале можно достичь увеличенного объёма. Также замене можно подвергнуть поршни, шатуны и прочее.
• Вариантов подобного исполнения много, и всё зависит от того, какую сумму вы готовы вложить в подобную доработку.

Иные изменения

• В зависимости от того каким бюджетом и фантазиями располагаете вы, дорабатывать двигатель можно как в ту, так и в иную сторону. Например, может потребоваться установка иных свечей, либо регулятора давления топлива, доработанных форсунок или бензонасоса.
• Для установки некоторых видов турбин может потребоваться изменение в конструкции переднего бампера, так как для монтажа дополнительного радиатора просто не хватит места.

Турбо КИТ

Турбо КИТ в сборе.

Для того, чтобы не заморачиваться с установкой определённого типа турбин и оборудования к ним, возможна покупка специального комплекта Турбо КИТ. Как правило, такой комплект включает в себя саму турбину и всё самое необходимое для её монтажа.

Сегодня в магазинах тюнинга можно увидеть большой выбор подобных, разнообразных комплектов, в которых сделано всё для того, чтобы монтаж был как можно проще.

Цены на турбину

Установить турбину в сервисе возможно имея в кармане порядка 100-150 тысяч рулей. В эту цену входит цена турбины и комплектующих, а также всех работ по её установке.

Однако необходимо помнить, что установка конкретно каждой модели строго индивидуальна и требует персонального расчёта.

Плюсы и минусы турбины, компрессора и атмосферного двигателя

Рассмотрим все эти способы тюнинга двигателя отдельно.

Турбина

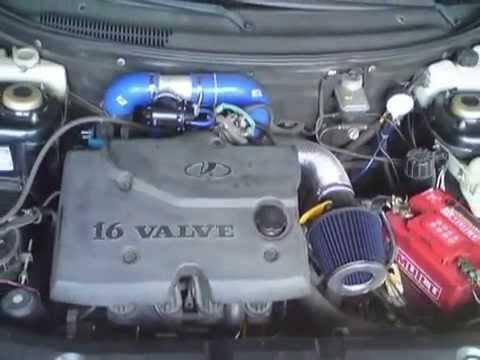

Под капотом турбированной ВАЗ-2112

За последние годы монтаж турбины на автомобили ВАЗовского семейства получил достаточно широкое распространение. И в этом нет ничего не ожиданного, так как они наиболее распространены в отличии от механического надува (компрессора – прим.), потому как имеют ряд преимуществ.

Во-первых, нагнетатель расположен рядом с крыльчаткой турбиной и встроена в выпускной коллектор приводя себя в движение отработавшими газами. Во-вторых, подобное расположение компонентов позволяет значительно увеличить КПД всего двигателя, потому что отсутствует прямая связь у турбины и коленчатого вала, так как она не забирает мощность у самого мотора. Опытные автомеханики называют именно это, главным преимуществом турбины от компрессора.

Если подобные обозначения для вас сложны, одним слово турбина нагнетает большое давление в цилиндры и чем оно больше, тем больше мощность.

Недостатки турбины

Однако турбина имеет свои недостатки, и к таким относится «турбояма». Этот эффект проявляет себя в замедленном отклике на нажатие педали газа, а на небольших оборотах работа турбины вообще никак ощущаться не будет.   Объяснение этому весьма простое, для того, чтобы двигатель начал набирать мощность и обороты ему требуется время, чтобы увеличилось давление выхлопных газов, которые бы и смогли должным образом раскрутить турбину. Точно по такой же причине, двигатель с турбиной способны выдать максимальную мощность только после 4000 оборотов в минуту.

Компрессор

Компрессорный двигатель начинает движение воздуха из-за специального механического нагнетателя, работающего при помощи ременного привода. То есть, работа и мощность двигателя напрямую зависит от количества набранных оборотов и чем они выше, тем выше и мощность. В конструкции компрессора воздушная смесь с топливом не только подаётся в цилиндры под давлением, но и способна продуть выпускные и впускные клапана в момент неполного их закрытия, тем самым прочищая их. Из-за такой конструкции двигатель всегда способен работать на полную мощность.

Недостатки компрессора

Существенным минусом такой доработки является ненадёжность ремней привода, которые так или иначе будут рваться и приходить в негодность, а также повышенный расход топлива, так как компрессор лучше всего ставить на двигатели с большим объёмом, так как с ними эффективности взаимодействия будет намного выше.

Атмосферный двигатель

У многих людей при разговоре об атмосферном двигателе приходит на ум всё что угодно но не то что есть на самом деле.

Атмосферный двигатель – это обычный двигатель на котором отсутствует какой-либо наддув, то есть турбированный или компрессорный. Однако и здесь есть свои нюансы.

Атмосферный двигатель является одновременно и простым, и самым сложным в своём устройстве. Так как в цилиндры этого мотора подаётся идеальная топливно-воздушная смесь, не имеющая на своём пути никаких преград или сопротивления. На этом моторе идеально работает коллектор, максимально точно настроен распределительный вал, увеличен диаметр цилиндра, ход поршня и так далее. И делается это все для увеличения номинальной мощности двигателя.

Несмотря на то, что это казалось бы идеально сложенный двигатель из плюсов которого можно выделить неукоснительно точную реакцию педали газа и хорошего задела мощности на любых оборотах, в сравнении с турбированным аналогом у него есть и минусы.

Минусы атмосферного двигателя

1. Первый минус из-за которого можно отдать предпочтение «турбо» — это очень большой расход топлива и высокая степень износа внутренних частей двигателя. Также невозможность «атмосферника» поднять стоковую мощность более чем в два раза, тогда так турбированный способен увеличить её в несколько раз.
2. Сильно раскрученные «атмосферники» едут только на высоких оборотах, что отрицательно сказывается при движении в городских условиях. А также у них наблюдается высокий порог работы на «холостых», что тоже неудобно при каждодневном использовании.

Как вы могли убедиться у всех трёх видов двигателей есть свои преимущества и недостатки, но сегодня мы остановимся на турбине, так как это самый подходящий вид тюнинга двигателя ВАЗ-2112.

Выводы

Установка турбины на двигатели ВАЗ-2112 очень сложная и ответственная задача. Безусловно, что ошибки в её исполнении могут привести к поломке как самой турбины, так и двигателя в целом. Поэтому, подходить к этому вопросу следует имея соответствующие средства и ответственный подход к делу. Установку турбин следует проводить в специализированных мастерских, где работают высококвалифицированные специалисты.

Советуем с самого начала изучить технические характеристики той или иной турбины, а возможно и комплекта турбо КИТа.

Ресурс двигателя и другие характеристики. Двигатель большой мощности

Руководя проектированием двигателей Волжского автомобильного завода, мы выяснили, чем новый агрегат лучше предшественника и какие для этого необходимы переделки.

Модернизация восьмиклапанного двигателя ВАЗ-21114 была омрачена двумя крупными событиями: выпуском рынка «гранты» и переходом всего модельного ряда на следующую экологическую ступень – Евро-4. И хотя прежний 1,6-литровый, несмотря на солидный возраст (его корни уходят в середину 80-х годов прошлого века), не выглядел слабым старичком, новые стандарты и веяния требовали масштабных изменений. При этом возможности маневра автомобилистов, как это часто бывает, сузились финансовые рамки.

Поэтому они пошли по уже осмеянному пути. Ведь несколькими годами ранее обновление пережил 16-клапанный двигатель того же объема (ВАЗ-21126), на котором работают некоторые технические решения. Причем унифицировать удалось не только подход, но и многие детали, такие как шатун с вкладышами, поршневой палец и кольца. Блок цилиндров хоть и со своим индексом, но точно такой же, как у двигателя ВАЗ-21126: с дополнительными форсунками для охлаждения поршней маслом и платонированием стенок цилиндров, сокращающим продолжительность выбега.

Однако скопировать все изменения в точности невозможно: организовать рабочий процесс в моторе с двумя клапанами на цилиндр сложнее. Тем более, что требования к модернизированной восьмицветной окраске оказались более жесткими. Взять хотя бы ресурс — 160 тыс. км у ВАЗ-21126 и 200 тыс. км у ВАЗ-21116. Что они изменили и почему, рассказывают картинки с подписями.

Новый Н-модуль впуска испытан на промежуточной версии двигателя ВАЗ-11183-50 (с катком под Евро-4, но с тяжелой шатунно-поршневой группой). Даже без облегчения, только за счет оптимизации впуска и выпуска удалось улучшить основные характеристики.

Модернизированный узел получил более длинные каналы, что позволило поднять крутящий момент, приблизившись к показателям шестнадцатой перчатки. В то же время у ВАЗ-21116 его пик будет достигать оборотов на 700-800 ниже. Еще важная особенность: На входе в ресивер теперь установлен электромеханический модуль дроссельной заслонки (имя источника e-gas), а педаль акселератора — не тросик, а провода. Таким образом, блок управления получил возможность полностью контролировать подачу не только бензина, но и воздуха в цилиндры. Это хорошо не только для экологии, но и для безопасности, ведь многие электронные помощники (их список на моделях ВАЗ скоро пополнится) удерживают машину на траекториях в том числе и за счет дозирования тяги.

Массы шатунно-поршневых групп двигателей ВАЗ-21114 (тяжелая САУ, данные в скобках) и ВАЗ-21116 (облегченная САУ).

В предыдущем катколлекторе с цилиндрическим блоком четыре канала, идущие от двигателя, сходились почти в одной точке, потоки отработавших газов были обращены друг к другу, создавая дополнительные реверсы.

В модернизированном увеличена длина труб, а плоская форма блока позволила изменить схему их ввода в «бочку»: потоки были разведены, соответственно, снижено сопротивление и потери.

Каналы даже больше не позволяли планировка и стандарты шума: чем длиннее каналы, тем громче звук. Кроме того, чем дальше катклакель будет удаляться от двигателя, тем медленнее он прогревается и дольше выходит на рабочий режим. Результат: После запуска из выхлопной трубы вылетает больше вредных веществ.

Одним из самых трудоемких процессов был подбор поршня. Поначалу двигатель хотели оставить «нерезким» (при обрыве ремня ГРМ клапана не гнут), поэтому первые поршни были с дырочками снизу. Но от этой идеи отказался: из-за улучшенной термической нагрузки в сложных местах появились микротрещины, что сказалось на ресурсе. Так как в восьмипоршневом моторе часть камеры сгорания находится в поршне (только так можно обеспечить нормальный процесс сгорания), то выбрали размер так называемого Мульти (Mulde. Mulde — Szore, корыто) — углубление в дно.

Из-за критической температуры в зоне первого поршневого кольца пришлось ввести дополнительное анодирование канавки. Кстати, 16-клапанные моторы испытывают меньшую тепловую нагрузку в этой зоне и поэтому обходятся без дополнительной обработки.

Новый поршень имеет еще одно любопытное и очень важное для наших условий отличие. На юбку нанесено графитовое покрытие, снижающее вероятность образования куртки при холодном пуске. Не исключено, что ВАЗ-21116 поделится графикой с 16-клапанными агрегатами.

Показатели мощности и крутящего момента восьмикамерных двигателей ВАЗ: 21114 — с относительно тяжелыми САУ; 11183-50 — с тяжелой САУ, но с новыми впуском и выпуском; 21116 — Полностью модернизирован.

Еще более масштабные изменения в головке блока. За счет доработанной камеры сгорания она градуирована по высоте на 1,2 мм — такую ​​регулировку можно производить без серьезной привязки к оборудованию, работающему в заводских цехах.

С помощью компьютерного моделирования подобрано оптимальное прохождение газовых каналов, улучшена их пропускная способность и снижены входные потери. Так как мощность возросла, двигатель стал более термически нагруженным, поэтому в технологический процесс пришлось включить дополнительную операцию — термообработку. Кстати, на нем держатся все 16-клапанные головки. Кроме того, ради более эффективного отвода тепла увеличили сечение охлаждающих каналов, но только тех, которые действительно нужны.

Повышена надежность газового стыка за счет введения двухслойной металлической прокладки: она обеспечивает более высокое удельное давление и герметичность при меньшем усилии затяжки. Это позволило уменьшить диаметр болтов, стягивая головку и блок цилиндров (с М12 на М10). Преимущества не только в уменьшении массы и экономии металла: чем меньше усилие затяжки, тем меньше деформируются баллоны. Конечно счет идет на микроны, но именно эти мелочи влияют на надежность и ресурс.

Поскольку при нарезке ремня ГРМ на двигателе ВАЗ-21116 поршни встречаются с клапанами, одной из важных задач была разработка более надежного и долговечного привода.

Подобрать ремень помог проверенный партнер — компания Gates. Серийный образец полностью удовлетворил основным техническим условиям: работал при температуре от -40 до +45 ºС и не требовал замены в течение всего ресурса двигателя. Да-да, не раньше 200 тыс. км менять! И затяжка тоже — об этом позаботится автоматический натяжитель.

Не только избавляет от лишней эксплуатации, но и обеспечивает правильное натяжение, что влияет на ресурс не меньше, чем на качество самого ремня. Если тянуть, страдают подшипники роликов и водяной помпы. Последний, кстати, тоже модернизировали: установили более надежный подшипник и сальник, а также повысили производительность (узел от шестнадцатой перчатки, только со шкивом под узкий ремень).

От механических повреждений привод теперь защищает закрытый пластиковый корпус с герметиками.

Модернизация восьмиклапанного двигателя для переднеприводных моделей шла два года. Основными задачами являлись снижение расхода топлива и повышение динамических показателей за счет снижения механических потерь двигателя, и одновременно — снижение вредных вибраций и шума. И, конечно же, повышение надежности. Стандарты Евро-4 требуют, чтобы двигатель сохранял первоначальные параметры выбросов в два раза дольше — до 160 тыс. км. И почти вдвое увеличили ресурс: со 120 тыс. до 200 тыс. км. Штатно-поршневая группа на ВАЗ-21116, как и перчатка шестнадцатая, куплена. В дальнейшем какие-то детали планируют производить сами, а какие-то продолжат закупать у иностранных партнеров из Fedel Mogul Group, которые намерены локализовать производство комплектующих в России. Мы также учитываем интересы Альянса Renault-Nissan. Если объемы выпуска будут расти, целесообразно закупить дополнительное оборудование и организовать производство деталей шатунно-поршневой группы в Тольятти.

Этот силовой агрегат ведет свою историю от двигателя ВАЗ 21083 разработки конца 80-х годов, а точнее его инжекторной версии. В основе такой же чугунный агрегат с рядным расположением четырех цилиндров, восьмипоршневой головкой и одним распределительным валом. ГРМ деревянного ремня, а так как гидрокомпенсаторов здесь нет, периодически требует регулировки клапанных зазоров.

Есть существенные различия. Благодаря более высокому блоку немного вырос рабочий объем, также здесь новая облегченная шатунно-поршневая группа, охлаждающие форсунки, антифрикционные вставки на поршнях, современная электронная дроссельная заслонка E-gas, а также совершенно другие впускной и выпускной коллекторы. . Все это позволило значительно поднять мощностные характеристики агрегата и даже вписаться в экологический класс Евро 4.9.0003

Однако в результате всех модернизаций появился довольно большой для наших реалий минус. Облегченная шатунно-поршневая группа оказалась без привычных отверстий в днищах поршней и теперь при перерезании ремня клапана почти 100% случаев. Поэтому поставили сюда дорогой ремень Gates с автоматическим натяжителем и внушительным ресурсом в 200 тыс. км. Только в середине 2018 года производитель наконец-то вернулся с этим мотором с незабитыми поршнями.

Макс Акимов проводит эндоскопию вот такой силовой установки от Лады Гранты.

Двигатель 21116 мощностью 87 л.с. Является одним из самых популярных автомобилей владельцев Лада Гранта. Это связано с тем, что именно эта модификация двигателя содержит наиболее популярную комплектацию «НОРМ».

Динамика

Внешний вид двигателя 21116

Это не гоночный автомобиль, но мощности хватает как для езды по городу, так и для езды по трассе. Если сравнивать с 16-клапанным мотором Лады Гранты, который устанавливается на люксовые версии, то он более прослеживается на низах. Это значит, что можно ехать на 5-й передаче со скоростью 40 км/ч.

Например, вы едете на 5 скоростях, впереди горит красный световой сигнал. Вы отпускаете педаль газа, и машина замедляет работу двигателя. Загорается зеленый свет, можно продолжать движение на 5-й передаче, даже если скорость автомобиля упала до 40 км/ч.

Эластичность мотора меня порадовала. Учитывая, что до этого я владел приоритом, и там двигатель в 98 л.с., то движок в 87 л.с. мне гранты больше нравятся.

Тянет как паровоз!

Особенности двигателя

Благодаря конструкции системы охлаждения автомобиля двигатель не нагревается до 80 градусов. Ничего страшного руководство АвтоВАЗа в этом не видит, у них есть официальное информационное письмо по этому поводу. Его можно прочитать в материале:.

Конструкция двигателя проста как топор. Водянок нет, язвочек не наблюдается. В принципе, могут возникнуть проблемы.

Видео разгона до 100 км в час

Свое видео еще не снял, на дворе зима, так что будем ждать тепла. Именно тогда я выложу на нашем канале в ютубе. А пока видео от грантоводов.

Вот еще одно интересное видео. Интересно тем, что амер сделан по заявке с навигатором , а значит показания спидометра более точные, если навигатор хорошо откалиброван. Всем известно, что чем больше скорость, тем больше врет спидометр автомобиля.

Уровень шума

Пересел на этот автомобиль с Рено Меган 2. Мой Рено сочетался с двигателем 1,6 л, мощностью 113 лошадей, количество клапанов было 16.

После него двигатель гранты работает как трактор. Независимо от пробега автомобиля. Даже двигатель на карбюратор ВАЗ-21093 мне показался тише.

Специально сравнивал уровень работы шумоизоляции на новой гранте с пробегом 5000 км и на своей с пробегом 55000 км. По мере прогрева звук становится тише, но скорее всего просто привыкаешь.

Но следует учитывать, что гидрокомпенсаторов здесь нет, поэтому приходится регулировать клапан. Кстати, двигатель у люксовой версии (98 л.с.) тоже тавровый.

Ресурс двигателя

Подкапотное в комплектации «норма»

Ресурс двигателя 87 л.с. 21116 по паспорту — 150000 км!

Изучая форумы исходя из собственного опыта, могу сказать, что все зависит от того, как вы эксплуатируете движок. Самое банальное: и режимы работы двигателя — это пробег, от которого зависит, прежде чем нужно будет делать капитальный ремонт.

Отзывы автовладельцев о Двигатель 87 л.с.

Большинство отзывов положительные.

В основном проблемы случаются из-за некачественного топлива и ГСМ. Двигатель может заводиться на повышенных оборотах и ​​работать с перебоями (плавающие холостые обороты, провалы, потеря мощности и т.п.). В данном случае

Двигатель отлично тянет на низах, по трассе даже при полной мощности нагрузки хватает. Особенно это заметно, если сравнивать с форд фокусом на автомате: объем двигателя 1,6,. Поднимается Гранта веселее, фокус «сдувает» уже после 80 км в час. По фокусу — личный опыт владения таким автомобилем.

Расход топлива

Даже в смешанном цикле с пробками расход не превысит 10 литров на сотню!

Расход топлива радует. Даже в смешанном цикле с пробками расход не превысит 10 литров на сотню. Мой расход 8 литров по городу, 6 по трассе. Это 92 бензин. Проверил от бака к баку, при этом показания бортового компьютера примерно сходятся. Расход топлива должен быть еще меньше.

РЕЗУЛЬТАТЫ

Большинство владельцев гранты пересели на них с предыдущей продукции АвтоВАЗа. Гранта, Приора и Калина — почти одинаковые машины, разница только «в начинке», а предки этих моторов здесь устанавливались на ВАЗ-2108.

По современным меркам двигатели надежны и не должны причинять вред своим владельцам.

В этой статье поговорим о двигателе «Гранта» 11186 или 21116, пришедшем на смену Мотору 21114 от ВАЗ 2114. Расскажем о преимуществах и недостатках по сравнению с предыдущим поколением.

Технические характеристики

Начало производства — 2011 год по настоящее время. Появился впервые на гранте в том же 2011г.

Блок цилиндров — чугун

Система питания — инжектор, E-газ (газовая электронная педаль)

4 цилиндра, 8 клапанов, рядный.
Ход поршня — 75,6мм; Диаметр цилиндра 82 мм.
Объем двигателя 11186/21116 -16л.
Мощность двигателя 11186/21116 — 87 л.с./5100 Об.мин.
Крутящий момент — 140 Нм/3800 Об.мин
Топливо — АИ95
Расход топлива — город 8,6л. | Трасса 5,8 литра. | Люди. 7,3 л/100 км

Описание двигателя 11186/21116.

«Грантовский» двигатель мощность 87 л.с. Является модифицированным двигателем 21114 от Лада Самара. Отличия Грантовского от предшественника заключаются в использовании переднего поршня и переднего блока цилиндров. Остальная начинка остается неизменной.

Достоинства/Недостатки Двигатель 11186/21116

Сравните с консервантом 21114 1.6л.

Преимущества: Низкий уровень шума двигателя, сниженный расход благодаря облегченному поршню, соответственно увеличилась мощность двигателя и немного увеличился крутящий момент.

Недостатки: Недостатки двигателя связаны с той же поршневой группой, а именно с отсутствием тактов под клапан. Другими словами, если ремень ГРМ оборвется — клапана подойдут.

Отличие индекса 11186 от 21116

Двигатели идентичны и отличаются только производителем поршня: для 11186 его изготавливает АвтоВАЗ, для 21116 — Федерал Могул. В этом есть отличия.

Масло сливочное

Допустимый расход масла на 1000км — 50г.
Рекомендуется использовать моторное масло 11186/21116 следующей вязкости:
5W-30
5W-40
10W-40
15w40.

Объем масла: 3,5 л.
При замене заливаем 3,2 литра.

Ресурс двигателя

1. По данным завода — 200 тыс. км
2. На практике — 200 тыс. см, при условии: следить за помпой и ремнем ГРМ.

Тюнинг двигателя 11186/21116

Без потери ресурса мощность можно увеличить до 120 л.с. следующим способом:

Установка выхлопа 4-2-1, установка городских распредвалов, доработка «головы» каналов, возможна замена впускного ресивера (в зависимости от распредвалов), программа ON-LINE.

Дальнейший тюнинг: установка более злых валов, либо переход на турбо или компрессор.

Данный двигатель устанавливается на гранту, приору, калину и будет устанавливаться на новую Ладу Весту.

01.06.2017

Дублированная версия Lada Kalina под названием Granta появилась на рынке в 2011 году. От предшественницы Гранту отличает другой экстерьер и более простая начинка. Под капотом Lada Granta располагаются бюджетные моторы на 8 клапанов, а на более дорогих версиях Гранты 16-клапанные моторы.

Двигатель ВАЗ 21114/11183 1,6 л

Автовазовский двигатель 21114/11183 объемом 1,6 литра стал развитием двигателей 0,83-го и 2111 с более высоким БК и увеличенным ходом поршня.

В качестве положительных моментов отмечают тяговитость, надежность и эластичность мотора, наряду с повышением экологических показателей, наряду с повышением экологических характеристик.

Мотор «Калина» имеет систему впрыска, четыре цилиндра, верхнее расположение распредвала. Ременной привод ГРМ не гнется за счет фаз газораспределения.

Недостатки моторной гаммы ВАЗ 21114/11183 связаны с необходимостью регулирования зазоров клапанов, расположением дизеля, шумами и стуками, стуками и нарушением температурного режима из-за возникающего термостата. 3.

Двигатель ВАЗ 21116/11186 1,6 л

Силовой агрегат 21116/11186 стал улучшенной версией 21114 и отличается от предшественника использованием марки Federal Mogul легче, чем на 39%. При этом блок цилиндров был получен от ВАЗ 21126.

К несомненным достоинствам нового двигателя следует отнести снижение шума, расхода бензина, улучшенные эконормы и повышенную мощность. При этом привод ремня ГРМ при срезании клапанов.

В отличие от предшественника, двигатель 21116/11186 получил от производителя меньший ресурс – 200 тысяч километров.

К основным проблемам следует отнести стуки из-за неотрегулированных клапанов, ходов, плавающих оборотов. При неисправном термостате двигатель не греется. Глухие звуки Тала указывают на проблемы с коренными подшипниками коленчатого вала или шатунными вкладышами. 2+.

Двигатель Приора 21126 1.6 16 клапанов

Силовой агрегат 21126 стал преемником мотора 21124 но с облегченной 39% САУ. Канавки под клапаны уменьшились, а ремень ГРМ получил автоматический натяжитель. Более качественная обработка поверхностей БЦ заставляет проводить хонингование цилиндров в соответствии с высокими требованиями компании Federal Mogul.

Мотор 21126 получил инжекторную систему питания, четыре цилиндра, верхнее расположение распредвалов.

В целом двигатель позиционируется как современный, надежный и комфортный для городских поездок.

К недостаткам можно отнести потерю работоспособности из-за низкой компрессии в цилиндрах. Ремень ГРМ при обрезке клапанов. Нестабильная работа связана с проблемами давления топлива, неисправности дроссельной заслонки или датчиков. 3+.

Двигатель 21127 приора

Новый двигатель от АвтоВАЗ 21127 приора стал продолжением 21126-го и создан на базе доработанного двигателя 21083.

Двигатель получил систему впрыска, 4 цилиндра, верхнее расположение распредвалов и ременный привод ГРМ.

К особенностям приоры 21127 относится наличие системы впуска с резонансной камерой, регулирующей объем. Наряду с этим вместо ДМРВ применяется ДАД+ДТВ, что позволило избавиться от плавающих оборотов.

Неисправность двигателя повторяет минусы предшественников: загибание клапанов при перерезке ремня ГРМ, шум, дифферент, стуки. 3+.

Сообщить об ошибке

Выделите ее и нажмите Ctrl+Enter

В настоящее время механическая трансмиссия, а классический автомат уступает преселективному роботу с двумя муфтами в скорости переключения.

А есть ли более быстрая коробка передач? Ответ на этот вопрос знают в компании Koenigsegg.

Новый гиперкар Koenigsegg Jesko — автомобиль с восьмицилиндровым V-образным двигателем, потребляющим биотопливо E85 и развивающим 1600 л.с. Но максимальная скорость автомобиля в 480 км/ч достигается не только за счет двигателя, но и за счет трансмиссии Light Speed ​​Transmisson (LST).

Этот редуктор работает буквально со скоростью звука. Эта установка имеет восемь сцеплений, шесть из которых рассчитаны на 9-ступенчатую коробку передач.

Инженеры компании смогли создать гиперкар, коробка передач которого представляет собой две трехступенчатые трансмиссии. Действие LST похоже на переключение скоростей велосипедом, имеющим несколько звезд разного размера.

Этот редуктор может снижать ступени даже без промежуточных включений. Также может удивить общий вес этой трансмиссии. это около 90 килограммов.

Компания Renault провела презентацию обновленной версии кроссовера Renault Koleos. Новая версия автомобиля получила улучшенный внешний вид, полную переработку салона и программного обеспечения, а также пару двигателей.

Покупателю будут доступны две версии автомобиля: стандартная и улучшенная. В первую входят: 18-дюймовые диски, светодиодные фары, многофункциональный сенсорный экран, парковочный ассистент, камеры заднего вида, климат-контроль и т.д.

Улучшенная версия кроссовера будет оснащена легкосплавными дисками на 19 дюймов, большим сенсорным экраном, кожаной обивкой салона, подогревом сидений и электроприводом багажника.

Детали двигателя для автомобилей Лада 2108-2115

Сравнение товаров (0)

DefaultName (A — Z)Name (Z — A)Price (Low > High)Price (High > Low)Rating (Highest) ) Рейтинг (самый низкий)Модель (A — Z)Модель (Z — A)364896

Универсальный дроссельный клапан 65 мм, черный

Размеры в упаковке (ДхШхВ), мм: 220х130х120
Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

132,84€

Клапан дроссельный универсальный 65 мм, синий

Размеры в упаковке (ДхШхВ), мм: 220х130х120
Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

151,14€

Клапан дроссельный универсальный 65 мм, красный

Размеры в упаковке (ДхШхВ), мм: 220х130х120
Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

159.95€

Клапан дроссельный универсальный 65 мм, серебристый

Размеры в упаковке (ДхШхВ), мм: 220х130х120
Для автомобилей: 2101, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

159,95€

Клапан дроссельный универсальный 90 мм, синий

Размеры в упаковке (ДхШхВ), мм: 220х130х120
Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

161. 00€

Переходник для установки внешнего РХХ ВАЗ

Размеры в упаковке (ДхШхВ), мм: 70х50х50
Для автомобилей: 2101, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

39.10€

Маслоуловитель алюминиевый

Размеры в упаковке (ДхШхВ), мм: 170х150х100
Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170, 2106, 2107, 2109, 2111, 2112, 2114, 2115, 21099, Калина 1117, Калина 1119, Приора 2171, Приора 2172

97,59€

Поддон антипроливной для ВАЗ 2108 с разливом масла

Размеры в упаковке (ДхШхВ), мм: 450х220х140
Для автомобилей: 2108, 2110, 2113, Гранта 2190, 1118 Калина, Приора 2170

70.64€

Заготовка спортивных седел под увеличенные клапана ВАЗ 2108, бронза (8 шт.)

Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118
Внутренний диаметр седла выхлопа, мм: 31

128,80€

Заготовка спортивных седел под увеличенные клапана ВАЗ 2112, бронза (16 шт. )

Для автомобилей Гранта 2190, Калина 1118, 2112, Приора 2170
Внутренний диаметр седла выхлопа, мм: 24

138,00€

Заготовка спортивных седел клапанов ВАЗ 2108 (8 шт.)

Размеры в упаковке (ДхШхВ), мм: 130х100х100
Для автомобилей: 2108, 2110, 2113, 2190 Гранта, Калина 1118

41,40€

Втулки направляющие бронза ВАЗ 2101-2108

Размеры в упаковке (ДхШхВ), мм: 130х50х20
Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива

101,20€

Сальник распредвала Elring ВАЗ 2108, 2112, Приора

Размеры в упаковке (ДхШхВ), мм: 60х60х20
Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Приора 2170

5.52€

Вал распредвал ВАЗ 2108 — 2110 Нуждин 10,42 (фаза 253) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60
Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299,00€

Вал распредвал ВАЗ 2108 — 2110 Нуждин 10,70 (фаза 268) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60
Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299,00€

Вал распредвал ВАЗ 2108 — 2110 Нуждин 10. 63 (фаза 277) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60
Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299.00€

Распредвал ВАЗ 2108-2110 Horsecam 10,3/10,0

Размеры в упаковке (ДхШхВ), мм: 490х60х60
Для автомобилей: 2108, 2113, Калина 1118

230,00€

Вал распредвал ВАЗ 2108-2110 Нуждин 10,26 (фаза 270) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60
Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299,00€

Распредвал ВАЗ 2108-2110 Нуждин 10,93 (фаза 282) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60
Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118

299,00€

Вал распредвал ВАЗ 2108-2110 Нуждин 10.80 (фаза 278) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60
Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299,00€

Вал распредвал ВАЗ 2108-2110 Нуждин 10.
