Турбина форд транзит 155, картридж GTB1749V, турбокомпрессор на ford 2.2

Турбокомпрессор Форд Транзит 155 — самый сложный по конструкции и обслуживанию механизм автомобиля.

Высокая стоимость запасных частей, расходников и труда квалифицированных специалистов формируют увеличение финансовых затрат на диагностику и обслуживание. Ремонт становится необходимым при активном уменьшении мощности наддува, при условии, что заслонка дросселя открыта полностью. Владельцы автомобиля должны наблюдать за нормой давления наддува заводским стандартам.

В обычных двигателях воздух во впускной коллектор поступает с помощью поршней, механизм действия турбонаддува авто Ford Transit 2.2 D осуществляется нагнетанием воздуха с помощью турбокомпрессора.

Движение компрессора происходит энергии потока выхлопных газов. Топливо, впрыскиваемое через форсунки соизмеримо количеству воздуха, поступающего в цилиндры. Одна из турбин, заключенных в корпус вала находится в потоке выхлопных газов, за счет чего и происходит вращение с большой скоростью и переходит на компрессор, который в свою очередь осуществляет подачу воздуха с улицы сквозь воздушный фильтр, нагнетая его в цилиндры под давлением.

Давление ограничено датчиком давления — регулятором, который контролирует интенсивность работы процесса, направляя часть выхлопных газов в обход.

Виды турбин для Форд

Насегодняшний день на данный дизельный мотор объёмом 2198 куб.см. выпускается один турбокомпрессор компанией Garrett.

Основные причины возникновения неисправностей.

Самый распространенный фактор — засорение катализатора. Важно контролировать давление в системе наддува. Изменение в работе 2.2 л двигателя — повод рассмотреть возможные дефекты:

• утечки в системе пуска или дроссельной заслонке
• повреждение каналов между коллектором и дизельным мотором

Следующая возможная причина неполадки — уязвимое место турбонагнетателя — подшипники, величина оборотов которых выше 120 000 об. — мин. Лишь незначительный зазор или дисбаланс приводит к ударной вибрации разрушающей их. Своевременная замена крыльчатки с изгибом на иную. Разгибание деформированных частей обратно может вывести из строя весь механизм. Причина изгиба крыльчатки попадание посторонних предметов. Чем больше его размер, тем хуже последствия для лопастей.

Темно-серый цвет дыма из трубы выхлопа показатель еще одной причины неисправности вытекание масла в кожухе компрессора.

Недостаточное количество масла в турбине, также становится причиной возникновения следов металла на валу.

Как восстановить турбину Форд Транзит 155 2.2 л

Восстановление или замена комплектующих требует наличия новейшего тестового оснащения, знаний и навыков грамотных исполнителей, наличия оригинальных комплектующих.

Компания «БАШТУРБОКОМ» готова рассмотреть варианты починки Вашего агрегата с помощью современных методов, начиная от замены оригинального картриджа до полного восстановления до заводских характеристик.

Мы имеем огромный опыт ремонта нагнетательных агрегатов для коммерческого транспорта, в том числе микроавтобусов и грузовиков с подъёмностью до 3.5 тонн.

Картриджи jrone и mellett GTB1749V в наличии на складе в городе Уфе. Мы готовы выслать запчасти для турбокомпрессора удобной ТК до терминала Вашего города в России.

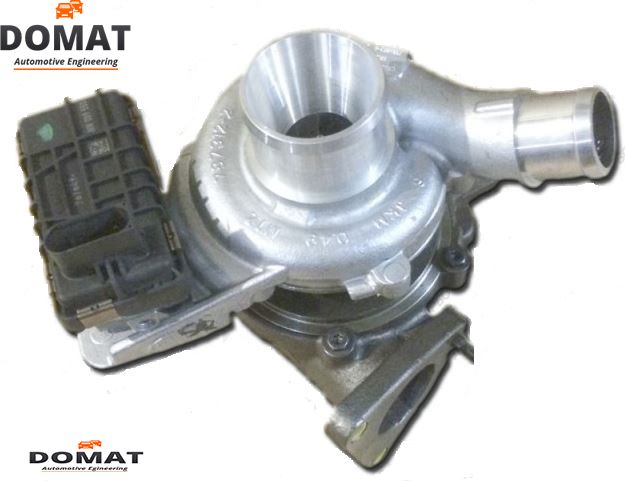

Турбина GTB1749V Форд Транзит 2.2 155 л.с. Евро 5

Турбина GTB1749V Форд Транзит 2.2 155 л.с. Евро 5

• Описание
• Характеристики

Турбокомпрессор GTB1749V для Ford Transit, Ranger с двигателем 2,2л. GBVAJQJ, QJ2R, DRRA, CYFC, CYR5, USR6, CYFD, CYRC, USRA, UHR5, CVR5 мощностью 150, 125, 100, 155, 135 л.с.. Артикулы производителя турбины: 787556-0016, 787556-0017, 787556-0022, 787556-16, 787556-17, 787556-22, 787556-5016S, 787556-5017S, 787556-5022S, 854800-5001W, 854800-5001S, 854800-0001, 854800-1. Артикулы производителя автомобиля: 1899517, 1760759, BK3Q6K682CB, BK3Q6K682PB, 1719695, BK3Q6K682PC, 1717628. Турбокомпрессор можно заменить своими руками, с сохранением гарантии 12 месяцев.

Тип товара:	Турбокомпрессор
Модель турбины:	GTB1749V
Марка авто:	Ford
Модель авто:	Ranger , Transit
Объем двигателя:	2,2
Мощность двигателя (л. с.):	100 , 125 , 135 , 150 , 155
Тип топлива:	Дизель
Модель двигателя:	CVR5 , CYFC , CYFD , CYR5 , CYRC , DRRA , GBVAJQJ , QJ2R , UHR5 , USR6 , USRA
Экологический стандарт:	Евро 5
Артикулы производителя товара:	7875560016 , 787556-0016 , 7875560017 , 787556-0017 , 7875560022 , 787556-0022 , 787556-16 , 787556-17 , 787556-22 , 7875565016S , 787556-5016S , 7875565017S , 787556-5017S , 7875565022S , 787556-5022S , 8548000001 , 854800-0001 , 854800-1 , 8548005001S , 854800-5001S , 8548005001W , 854800-5001W
Артикулы производителя авто (OEM):	1717627 , 1717628 , 1719695 , 1760759 , 1863278 , 1899517 , 2175582 , BK3Q6K682CB , BK3Q6K682DA , BK3Q-6K682-DA , BK3Q6K682PB , BK3Q6K682PC
Гарантия:	12 месяцев

Не забудьте купить

22%

от

8 590 ₽

Подробнее

Сервопривод турбины GTB1749V Форд Транзит 2. 2 155 л.с. Евро 5

от

8 990 ₽

Подробнее

Картридж турбины GTB1749V Форд Транзит 2.2 Duratorq 155 л.с. (задний привод)

от

3 990 ₽

Подробнее

Геометрия турбины GT1749V GTB1756VK
