Причины износа маслосъемных колпачков (маслаков)

В конструкции любого двигателя присутствуют маслосъемные колпачки (клапанные сальники).

Маслосъемные колпачки необходимы в двигателях для того, чтобы предотвращать попадание масла и мелкого мусора в камеры сгорания. Их нередко называют клапанными сальниками, и это наименование в полной мере отражает ту роль, которую они выполняют.

Что касается масла, которые эти колпачки должны снимать, то оно подается в газораспределительный механизм масляным насосом. Оно предназначено для смазывания деталей ГРМ, испытывающих на себе трение, и увеличения их ресурса. В то же самое время его попадание внутрь цилиндров через клапанные группы крайне нежелательно, поскольку, сгорая, оно образует нагар, скапливающийся на их стенках.

Следует заметить, что в современных двигателях внутреннего сгорания маслосъемным колпачкам приходится функционировать в довольно жестких условиях высоких температур и повышенных механических нагрузок.

Кроме того, на них негативно воздействуют и вещества, содержащиеся в снимаемой смазочной жидкости. Поэтому производители маслосъемных колпачков используют для их изготовления наиболее долговечные, устойчивые к трению, термическому и химическому воздействию материалы.

Появление из выхлопа синеватого дыма

Причины

Масло, стекающее из ГБЦ в камеру сгорания по шейкам клапанов, сгорает вместе с бензином и продукты его горения окрашивают выхлоп в сизый цвет.

Возможные последствия

Продукты горения масла образуют нагар и лакообразование, кольца «залегают», клапаны перестают плотно прилегать и могут прогореть.

Диагностика

Запустить двигатель после простоя в течение 2–3 часов или выжать педаль газа на 2–3 секунды на прогретом двигателе. Оценить наличие дыма и его цвета. Если дым, черный, то здесь кроется совсем другая проблема.

Нагар на электродах свечей, замасленная резьба

Причины

Излишки масла из камеры сгорания выдавливает по резьбе свечей, но уплотнительное кольцо мешает ему выйти наружу.

Возможные последствия

Ухудшается искрообразование, из-за чего топливовоздушная смесь хуже сгорает, мотор начинает работать нестабильно, порывисто. На инжекторных двигателях ЭБУ видит пропуски зажигания и пытается их устранить, изменяя размер порции впрыскиваемого топлива и момент зажигания. Из-за этого повышается расход бензина и теряется тяга двигателя.

Диагностика

Выкрутить свечи и осмотреть их электроды, а также резьбу на предмет замасливания и нагара.

Увеличенный расход моторного масла

Причины

Масло свободно проникает в камеру сгорания через испорченные сальники клапанов, где сгорает вместе с топливом.

Возможные последствия

Ухудшается работа мотора, образуется нагар в цилиндрах.

Диагностика

Регулярно проверять уровень смазки по достижении определенной отметки пробега. Расход масла при износе “маслаков” достигает 1 л/ 1000 км и даже больше.

Затрудненный запуск холодного двигателя

Причины

Стекающее из ГБЦ масло скапливается на клапанах и поршнях, «закидывает» свечи. Так как температура его воспламенения намного выше, чем у бензина или газа, а промасленная свеча хуже дает искру, поджечь обогащенную смазочным материалом смесь становится весьма затруднительно.

Возможные последствия

Увеличивается нагрузка на АКБ, сокращается срок его службы. Свечи в масле тоже работают хуже, так как быстро покрываются нагаром. Остатки несгоревшего масла загрязняют катализатор и лямбда-зонды, сокращая их ресурс и выводят из строя.

Диагностика

При холодном старте увеличивается количество оборотов стартера до момента запуска двигателя.

Из маслозаливной горловины идет дымок

Причины

Выхлопные газы в момент открытия клапана через изношенный сальник поступают в ГБЦ и выходят наружу через горловину.

Возможные последствия

Масло насыщается продуктами горения, из-за этого быстро меняет свой цвет и теряет изначальные смазывающе-защитные свойства.

Диагностика

Открыть пробку маслозаливной горловины на работающем двигателе.

Однако нужно быть предельно внимательным, данные признаки могут свидетельствовать не только об износившихся маслосъемных колпачках, но и о других проблемах с двигателем! Поэтому в момент диагностики не забывайте обратить внимание еще на:

Пробег.  Сальники нуждаются в замене каждые 80-100 тыс. км. пробега.

Компрессию. Если она снижена, но вы не нашли ни течи, ни проблем с клапанами и/или кольцами на поршнях, значит, проблема точно в колпачках. Их следует заменить.

Маслосъемные колпачки: износ,расположение замена,виды,фото,видео

Содержание статьи

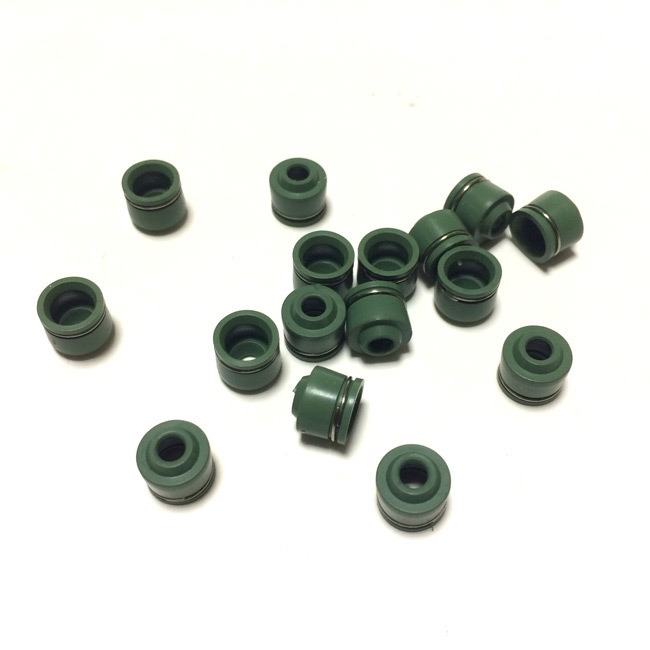

Маслосъемные колпачки, или, как их еще называют – сальники клапанов/клапанные сальники, в первую очередь предотвращают попадание излишков масла в двигатель. Точно так же, как и большинство деталей двигателя, они изготавливаются из специальной резины и со временем изнашиваются и менее эффективно работают: отделяются и пропускают излишки масла. А это, в свою очередь, приводит к возрастанию расходов масла. Сегодня мы попытаемся разобраться не только в том, что же такое маслосъемные колпачки, но еще в причинах и первых признаках их износа.

Что такие маслосъемные колпачки.

Маслосъемные колпачки необходимы в двигателях для того, чтобы предотвращать попадание масла и мелкого мусора в камеры сгорания. Их нередко называют клапанными сальниками, и это наименование в полной мере отражает ту роль, которую они выполняют.

Располагаются маслосъемные колпачки непосредственно на штоках клапанов, и состоят из трех основных частей:

• Основание;
• Собственно колпачок;
• Пружина.

Основание представляет собой втулку, изготавливаемую из стали. Она играет роль каркаса этой детали и придает ей необходимую прочность. Собственно колпачок — это основной элемент детали. Его изготавливают из специальной, устойчивой к высоким температурам и воздействию силы трения резины. Колпачок установлен внутри втулки, и будучи смонтированным на клапан, плотно облегает шток и снимает масло. А пружина монтируется в специальной кольцевой выемке колпачка и обеспечивает максимально плотное его прилегание к штоку.

Что касается масла, которые эти колпачки должны снимать, то оно подается в газораспределительный механизм масляным насосом. Оно предназначено для смазывания деталей ГРМ, испытывающих на себе трение, и увеличения их ресурса. В то же самое время его попадание внутрь цилиндров через клапанные группы крайне нежелательно, поскольку, сгорая, оно образует нагар, скапливающийся на их стенках.

Следует заметить, что в современных двигателях внутреннего сгорания маслосъемным колпачкам приходится функционировать в довольно жестких условиях высоких температур и повышенных механических нагрузок. Кроме того, на них негативно воздействуют и вещества, содержащиеся в снимаемой смазочной жидкости. Поэтому производители маслосъемных колпачков используют для их изготовления наиболее долговечные, устойчивые к трению, термическому и химическому воздействию материалы.

Расположение маслосъёмных колпачков в двигателе

На блоке цилиндров установлена головка с распределительными валами и клапанами. Стержень клапана движется через направляющую втулку. Тепловой зазор между ножкой и втулкой закрывается колпачками. Сальник расположен так, чтобы масло из головки не попало в камеру сгорания. Шейки распределительных валов получают масло под давлением, а остальные узлы — за счёт разбрызгивания. Сняв головку блока двигателя и распределительные валы, можно увидеть расположение сальников в седлах клапанов.

Износ маслосъемных колпачков

Как и любая другая деталь двигателя внутреннего сгорания, регулярно испытывающая на себе целую комбинацию негативных воздействий различного рода, маслосъемные колпачки постепенно, но неуклонно изнашиваются. Их наиболее нагруженная резиновая часть со временем теряет эластичность, в ней появляются трещины. Кроме того, с течением времени и под воздействием высоких температур неминуемо ослабевает прижимная силы пружины. В результате износ маслосъемных колпачков приводит к тому, что масло не снимается со штоков клапанов и оно попадает в камеру сгорания ДВС.

Как показывает практика, ресурс маслосъемных колпачков, устанавливаемых в современных двигателях внутреннего сгорания, составляет приблизительно 100 000 километров пробега. После того, как автомобиль прошел это расстояние, они подлежат замене. Специалисты также рекомендуют менять маслосъемные колпачки и в двигателях автомобилей, которые в течение длительного времени были выведены из эксплуатации.

Кроме того, нередко случается  так, что маслосъемные колпачки по тем или иным причинам изнашиваются преждевременно. В таких случаях они, разумеется, также требуют замены на новые. О том, что время такого рода ремонта двигателя пришло, свидетельствует несколько характерных признаков.

Признаки износа

Существенно выросший расход масла;Об износе маслосъемных колпачков могут свидетельствовать следующие признаки:

• Появление нагара на электродах свечей зажигания;
• Появление выхлопных газов синего цвета в момент прогрева двигателя.

Увеличение «масляного аппетита» двигателя при износе маслосъемных колпачках вполне логично и объяснимо. Дело в том, что та смазочная жидкость, которая не снимается ими со штоков клапанов, попадает в цилиндры и сгорает. Соответственно, она безвозвратно теряется из системы смазывания силового агрегата, и масло приходится доливать чаще, чем обычно.

Поскольку масло сгорает, то продукты горения, имеющие синий цвет, выходят наружу, окрашивая в соответствующий цвет выхлопные газы. Когда двигатель разогревается, то масло сгорает практически полностью, поэтому синий дым исчезает.

Кромо этого, если масло, не снятое колпачками, попадает в цилиндры, то его мельчайшие капли оседают и на электродах свечей зажигания. Соответственно, после сгорания на них образуется нагар.

Последствия износа маслосъемных колпачков

Как только начинают проявляться перечисленные признаки износа маслосъемных колпачков, следует заняться проверкой газораспределительной системы автомобиля, причем особое внимание необходимо уделить именно маслосъемным колпачкам. Опытные автолюбители делают это самостоятельно, менее искушенные отправляются на станцию технического обслуживания, где диагностику производят опытные специалисты.

Следует заметить, что эксплуатировать двигатель с изношенными маслосъемными колпачками категорически не рекомендуется. Как показывает практика, если игнорировать этот дефект и не устранять его, то практически неизбежно:

• Снизится мощность силового агрегата;
• На холостом ходу он начнет периодически глохнуть;
• Обороты станут «плавать»;
• Значительно упадет компрессия;
• На цилиндрах, поршнях и клапанных седлах появится нагар.

Что касается нагара, то его появление — это действительно очень серьезный «звоночек», поскольку его образование вполне может привести к весьма дорогостоящему капитальному ремонту силового агрегата.

КАК ЗАМЕНИТЬ МАСЛОСЪЕМНЫЕ КОЛПАЧКИ БЕЗ СНЯТИЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Если проблема с износом маслосъемных колпачков была своевременно обнаружена водителем, он может заменить их, не снимая головку блока цилиндра. В ситуации, когда решение проблемы было затянуто, потребуется демонтировать детали, чтобы убрать нагар с поршней и клапанов. В зависимости от модели автомобиля и двигателя, процесс замены маслосъемных колпачков будет различаться. Но можно выделить несколько основных этапов, общих для всех машин: Перед тем как приступать к замене маслосъемных колпачков, нужно дать двигателю автомобиля полностью остыть; Далее снимается крышка газораспределительного механизма; Делаются метки на коленчатом и распределительном валах, после чего ослабляется привод и снимается распределительный вал;

Демонтируются толкающие пружины клапана – «рассухариваются»; Используя пассатижи или цангу, необходимо снять изношенный маслосъемный колпачок со штока клапана; Маслом смазать шток клапана и внутреннюю поверхность новых колпачков, предварительно сняв с них пружину; Установить в оправу сальник и насадить на шток, а далее запрессовать до упора слабыми ударами; Пружины надеть на колпачки и засухарить клапана в обратном порядке. Если имеется вероятность, что неисправны маслосъемные колпачки были продолжительное время, потребуется снять головку блока цилиндров и провести полноценную замену, с очисткой элементов мотора от нагара.

Всегда ли помогает установка новых колпачков

Разумеется, что замена колпачков, особенно если при этом не снимать головку двигателя, не является панацеей. Бывает так, что двигатель и после замены маслосъемных колпачков жрет масло. В этом случае есть вероятность, что была допущена ошибка или небрежность при работе. Например, не до конца запрессован или вовсе порван сальник. Но, как правило, проблема кроется в поршневых кольцах. Двигатель придется разбирать (снимать головку), вынимать поршни и менять поршневые кольца. Меняются они целым комплектом.

Иногда бывает и так, что автомобиль дымит после замены маслосъемных колпачков. В этом случае не обязательно причина кроется в кольцах. Чаще всего это значит, что были допущены оплошности при ремонте: неправильно подобранные по размеру колпачки, неаккуратно установлены или вообще не заменены. Если колпачки запрессованы не до конца, то они во время работы будут слетать со всеми, так сказать, вытекающими последствиями.

В редких случаях, когда машина дымит и потребляет в избытке масло, помочь может без замены маслосъемных колпачков раскоксовка поршневых колец. Для этой процедуры потребуется специальная жидкость, которая заливается в колодцы свечей зажигания (после выкручивания последних).

Перед началом процедуры нужно выставить все поршни примерно в одинаковое положение. Для этого в свечные каналы вставляются палочки одной длины и вращением вала за гайку достигается их выравнивание на один уровень. После этого раскоксовыватель заливается в отверстия.

По прошествии 4-6 часов нужно удалить остатки жидкости из цилиндров. Для этого свечные каналы накрываются тряпкой и двигатель несколько раз прокручивается стартером. Потом свечи вкручиваются на свои места и двигатель запускается. Произойдет это не сразу. Возможно, понадобится несколько попыток. В процессе прогревания из выхлопной трубы будет валить сизый дым. Это нормальное явление, которое проходит после прогревания двигателя на холостых оборотах. Как только дымить перестанет, двигатель нужно заглушить и сразу же полностью поменять масло. Остатки коксовых отложений будут выгорать еще на протяжении 100-200 км.

Различие между маслосъемными колпачками и маслосъемными кольцами.

Часто неопытные автовладельцы спрашивают, как определить, что стоит на их автомобиле: кольца или колпачки. Ответ заключается в том, что для оптимальной работы двигателя необходимо наличие как маслосъемных колец, так и колпачков. Кольца снимают остатки масла с движущегося поршня и обеспечивают смазку поршня, а маслосъемные колпачки устанавливаются на ножках клапанов. По сути обе запчасти выполняют одну и ту же функцию: защищают камеру сгорания от попадания масла.

Попадание масла в камеру сгорания ДВС чревато появлением нагара на клапане и на стенках цилиндра газораспределительной камеры. Вследствие чего двигатель будет работать хуже и быстрее выйдет из строя. Кроме прочего попадание масла в камеру сгорания ухудшает качество бензино-воздушной смеси и забивает канавки поршневых колец.

На что необходимо обратить внимание при покупке маслосъемных колпачков:

Конечно, рекомендуется применять только те колпачки, которые предназначены для конкретного двигателя, но это не всегда возможно и целесообразно. Во-первых новые колпачки на старом моторе могут оказаться весьма кстати и улучшат прилегание, во-вторых оригинальные колпачки могут оказаться дорогими или недоступными и имеет смысл заказать аналоги, если замена необходима здесь и сейчас.

Для того, чтобы подобрать нужный колпачок и он не соскакивал и подходил по размеру необходимо соблюсти следующие правила подбора:

1. Аналог может быть выше оригинала только на 0,5 мм. В противном случае тарелка пружины может повредить колпачок.
2. Диаметр колпачка не может быть слишком большим, должен свободно проходить через пружину клапана.
На сегодняшний день отечественные производители колпачков уступают импортным.

Мы рекомендуем использование мировых производителей-фирм AE (Payen), Elring, Glazer, Goetze и Reinz других.

Во избежание покупки некачественной или контрафактной продукции приобретайте маслосъемные колпачки и другие запчасти в нашем интернет-магазине. Мы гарантируем правильный подбор запчастей и обеспечим замену запчасти или возмещение стоимости в случае брака или неправильного подбора.
