Расчёт диаметров шкивов ремённой передачи для поликлиновидного ремня. Онлайн калькулятор.

Оборудование /
Проект — ТОКАРКА /
Шкивы: теория, онлайн калькулятор, практика. /
Расчёт диаметров шкивов ремённой передачи для поликлиновидного ремня. Онлайн калькулятор.

Работы по переборке электродвигателя подходят к завершению. Приступаем к расчёту шкивов ремённой передачи станка. Немного терминологии по ремённой передаче.

Главными исходными данными у нас будут три значения. Первое значение это скорость вращения ротора (вала) электродвигателя 2790 оборотов в минуту. Второе и третье это скорости, которые необходимо получить на вторичном валу. Нас интересует два номинала 1800 и 3500 оборотов в минуту. Следовательно, будем делать шкив двухступенчатый.

Заметка! Для пуска трёхфазного электродвигателя мы будем использовать частотный преобразователь поэтому расчётные скорости вращения будут достоверными. В случае если пуск двигателя осуществляется при помощи конденсаторов, то значения скорости вращения ротора будут отличаться от номинального в меньшую сторону. И на этом этапе есть возможность свести погрешность к минимуму, внеся поправки. Но для этого придётся запустить двигатель, воспользоваться тахометром и замерить текущую скорость вращения вала.

Наши цели определены, переходим выбору типа ремня и к основному расчёту. Для каждого из выпускаемых ремней, не зависимо от типа (клиноременный, поликлиновидный или другой) есть ряд ключевых характеристик. Которые определяют рациональность применения в той или иной конструкции. Идеальным вариантом для большинства проектов будет использование поликлиновидного ремня. Название поликлиновидный получил за счет своей конфигурации, она типа длинных замкнутых борозд, расположенных по всей длине. Названия ремня происходит от греческого слова «поли», что означает множество. Эти борозды ещё называют по другому – рёбра или ручьи. Количество их может быть от трёх до двадцати.

Поликлиновидный ремень перед клиноременным имеет массу достоинств, таких как:

• благодаря хорошей гибкости возможна работа на малоразмерных шкивах. В зависимости от ремня минимальный диаметр может начинаться от десяти – двенадцати миллиметров;
• высокая тяговая способность ремня, следовательно рабочая скорость может достигать до 60 метров в секунду, против 20, максимум 35 метров в секунду у клиноременного;
• сила сцепления поликлинового ремня с плоским шкивом при угле обхвата свыше 133° приблизительно равна силе сцепления со шкивом с канавками, а с увеличением угла обхвата сила сцепления становится выше. Поэтому для приводов с передаточным отношением свыше трёх и углом обхвата малого шкива от 120° до 150° можно применять плоский (без канавок) больший шкив;
• благодаря легкому весу ремня уровни вибрации намного меньше.

Принимая во внимание все достоинства поликлиновидных ремней, мы будем использовать именно этот тип в наших конструкциях. Ниже приведена таблица пяти основных сечений самых распространённых поликлиновидных ремней (PH, PJ, PK, PL, PM).

Рисунок схематичного обозначения элементов поликлиновидного ремня в разрезе.

Как для ремня, так и для ответного шкива имеется соответствующая таблица с характеристиками для изготовления шкивов.

Сечение	PH	PJ	PK	PL	PM
Расстояние между канавками, e, мм	1,60±0,03	2,34±0,03	3,56±0,05	4,70±0,05	9,40±0,08
Суммарная погрешность размера e, мм	±0,3	±0,3	±0,3	±0,3	±0,3
Расстояние от края шкива fmin, мм	1.3	1.8	2.5	3.3	6.4
Угол клина α, °	40±0,5°	40±0,5°	40±0,5°	40±0,5°	40±0,5°
Радиус ra, мм	0.15	0.2	0.25	0.4	0. 75
Радиус ri, мм	0.3	0.4	0.5	0.4	0.75
Минимальный диаметр шкива, db, мм	13	20	45	75	180

Минимальный радиус шкива задаётся не спроста, этот параметр регулирует срок службы ремня. Лучше всего будет если немного отступить от минимального диаметра в большую сторону. Для конкретной задачи мы выбрали самый распространённый ремень типа «РК». Минимальный радиус для данного типа ремней составляет 45 миллиметров. Учтя это, мы будем отталкиваться ещё и от диаметров имеющихся заготовок. В нашем случае имеются заготовки диаметром 100 и 80 миллиметров. Под них и будем подгонять диаметры шкивов.

Начинаем расчёт. Приведём ещё раз наши исходные данные и обозначим цели. Скорость вращения вала электродвигателя 2790 оборотов в минуту. Ремень поликлиновидный типа «РК». Минимальный диаметр шкива, который регламентируется для него, составляет 45 миллиметров, высота нейтрального слоя 1,5 миллиметра. Нам нужно определить оптимальные диаметры шкивов с учётом необходимых скоростей. Первая скорость вторичного вала 1800 оборотов в минуту, вторая скорость 3500 оборотов в минуту. Следовательно, у нас получается две пары шкивов: первая 2790 на 1800 оборотов в минуту, и вторая 2790 на 3500. Первым делом найдём передаточное отношение каждой из пар.

Формула для определения передаточного отношения:

 , где n1 и n2 – скорости вращения валов, D1 и D2 – диаметры шкивов.

Первая пара 2790 / 1800 = 1.55
Вторая пара 2790 / 3500 = 0.797

Далее по следующей формуле определяем диаметр большего шкива:

 , где h0 нейтральный слой ремня, параметр из таблицы выше.

D2 = 45×1.55 + 2×1.5x(1.55 – 1) = 71.4 мм

Для удобства расчётов и подбора оптимальных диаметров шкивов можно использовать онлайн калькулятор.

Инструкция как пользоваться калькулятором. Для начала определимся с единицами измерений. Все параметры кроме скорости указываем в милиметрах, скорость указываем в оборотах в минуту. В поле «Нейтральный слой ремня» вводим параметр из таблицы выше столбец «PК». Вводим значение h0 равным 1,5 миллиметра. В следующем поле задаём скорость вращения валя электродвигателя 2790 оборотов в минуту. В поле диаметр шкива электродвигателя вводим значение минимально регламентируемое для конкретного типа ремня, в нашем случае это 45 миллиметров. Далее вводим параметр скорости, с которым мы хотим, чтобы вращался ведомый вал. В нашем случае это значение 1800 оборотов в минуту. Теперь остаётся нажать кнопку «Рассчитать». Диаметр ответного шкива мы получим соответствующем в поле, и оно составляет 71.4 миллиметра.

Примечание: Если необходимо выполнить оценочный расчёт для плоского ремня или клиновидного, то значением нейтрального слоя ремня можно пренебречь, выставив в поле «ho» значение «0».

Теперь мы можем (если это нужно или требуется) увеличить диаметры шкивов. К примеру, это может понадобится для увеличения срока службы приводного ремня или увеличить коэффициент сцепления пара ремень-шкив. Также большие шкивы иногда делают намеренно для выполнения функции маховика. Но мы сейчас хотим максимально вписаться в заготовки (у нас имеются заготовки диаметром 100 и 80 миллиметров) и соответственно подберём для себя оптимальные размеры шкивов. После нескольких переборов значений мы остановились на следующих диаметрах D1 – 60 миллиметров и D2 – 94,5 миллиметров для первой пары.

D2 = 60×1.55 + 2×1.5x(1.55 – 1) = 94.65 мм

Для второй пары D1 – 75 миллиметров и D2 – 60 миллиметров.

D2 = 75×0.797 + 2×1.5x(0.797 – 1) = 59.18 мм

Далее мы приступаем к изготовлению шкивов. Всем удачной работы!

Дополнительная информация по шкивам:

Мы начали первые экспиременты и уже подготовили первую часть материала: Тест ремённого привода. Поликлиновидный ремень. Так же выпустили обучающий короткометражный видеофильм.

Расчёт диаметров шкивов ремённой передачи для поликлиновидного ремня. Онлайн калькулятор.

Расчёт диаметров шкивов ремённой передачи с использованием клиновидного ремня. Онлайн калькулятор.

Расчёт диаметров шкивов ремённой передачи с применение плоского ведомого шкива. Онлайн калькулятор.

Расчёт длинны приводного поликлиновидного ремня. Онлайн калькулятор.

Расчёт длинны приводного клиновидного ремня. Онлайн калькулятор.

Расчёт и подбор натяжного ролика для поликлиновидного ремня

Расчёт и подбор натяжного ролика для клиновидного ремня

Точим шкив для поликлиновидного ремня

Тест ремённого привода. Поликлиновидный ремень. Первая передача.

Онлайн калькуляторы на все случаи жизни, рекомендуем ознакомиться:

Расчёт количества масла для бензина,

Расчёт масла для топливной смеси — ёмкость без маркировки объёма,

Расчёт шунтирующего сопротивления амперметра,

Онлайн калькулятор — закон Ома (ток, напряжение, сопротивление) + Мощность,

Расчет трансформатора с тороидальным магнитопроводом,

Расчет трансформатора с броневым магнитопроводом.

Комментарии

Алексей Андреевич Дубов (Гость)

10 ноября 2020 / 22:27

#21 (2399)
Ссылка на это сообщение

Доброго времени суток. У меня вал фуганка со щкивом диаметро 40мм и 50мм как расчитать шкив на двигателе оборот 2810об/м мощность 1.1 кв

vinserg

10 ноября 2020 / 22:33

#22 (2400)
Ссылка на это сообщение

Приветствуем! А ремень какой будет? Выше в статье приведена таблица пяти основных сечений самых распространённых поликлиновидных ремней (PH, PJ, PK, PL, PM). Сперва надо определиться с ремнём.

VIST (Гость)

30 декабря 2020 / 00:14

#23 (2418)
Ссылка на это сообщение

Все отлично,но жутко не хватает обратного отсчета,приходится подгонять. Представим ,что D1 и D2 мы уже имеем, n1 тоже нам известно, остается сколько он выдает на выходе? если внести возможность вставить данные в D2 и рассчитать от этого n2-это значительно расширит возможности калькулятора.

вася (Гость)

10 февраля 2023 / 14:43

#24 (2517)
Ссылка на это сообщение

Непонятно для чего нужны параметры ремней??? Мне вот нужна формула на станок что бы увеличить обороты.

vinserg

10 февраля 2023 / 15:44

#25 (2518)
Ссылка на это сообщение

Так ознакомьтесь со статьёй, в ней вся информация представлена в кратком изложении, без воды и лишних слов. Если требуется формула, чтобы увеличить число оборотов станка, то она также представлена в этой статье. Для того что бы можно было упростить расчёты сделан калькулятор. Судя по двум вашим вопросам, вы статью не читали. Просто нужно один раз сесть, прочитать внимательно и всё будет понятно . ..

Чера (Гость)

23 мая 2023 / 10:57

#26 (2543)
Ссылка на это сообщение

Здравствуйте! Мне нужно подобрать шкив для двигателя . С завода на комрессоре стоит шкив 265мм. Обороты на двигателе 2905 об/мин, 3кВт. Максимальные обороты компрессора — 1050 об/мин. Шкив рассчитан под ремень профиля А. Заранее спасибо!

Написать комментарий

Ваше имя/ник

Ваш e-mail

Подписаться на уведомления о новых комментариях к этой странице

Ваше сообщение

Прикрепить изображение к сообщению
Максимальный размер загружаемого файла: 5 Мб

Подписаться на рассылку о публикациях новых статей

Расчёт диаметра шкива клиноременной передачи — Сделай сам – портал самодельщиков

Вопрос господ Рабынина и Новикова, Нижегородская область.

Просим ответить, как правильно рассчитать диаметры шкивов, чтобы ножевой вал деревообрабатывающего станка вращался со скоростью 3000…3500 оборотов в минуту. Частота вращения электрического двигателя 1410 оборотов в минуту (двигатель трехфазный, но будет включен в однофазную сеть (220 В) с помощью системы конденсаторов. Ремень клиновой.

Рис. 1. Поперечное сечение клинового ремня: а — ширина ремня наибольшая; а1 — ширина ремня наименьшая; h — высота профиля ремня; ацт — ширина ремня на уровне центра тяжести сечения; zцт — расстояние центра тяжести от верхней кромки ремня; ф — угол между сторонами клина (угол при вершине клина)

Сначала несколько слов о клиноременной передаче — одной из самых распространенных систем для передачи вращательного движения при помощи шкивов и приводного ремня (такую передачу используют в широких диапазонах нагрузок и скоростей). У нас выпускают приводные ремни двух типов — собственно приводные (по ГОСТ 1284) и для автотракторных двигателей (по ГОСТ 5813). Ремни того и другого типа несколько отличаются друг от друга по размерам. Характеристики некоторых ремней приведены в таблицах 1 и 2, поперечное сечение клинового ремня показано на рис. 1. Оба типа ремней имеют клиновидную форму с углом при вершине клина в 40° с допуском ± 1°. Минимальный диаметр меньшего шкива также указан в таблицах 1 и 2. Однако при выборе минимального диаметра шкива следует еще учитывать линейную скорость движения ремня, которая не должна превышать 25…30 м/с, а лучше (для большей долговечности ремня), чтобы эта скорость находилась в пределах 8… 12 м/с.

Таблица 1. Стандартные приводные клиновые ремни

Примечание. Названия тех или иных параметров приведены в подрисуночных надписях к рис. 1.

Таблица 2. Клиновые ремни для автотракторных двигателей

Примечание. Название тех или иных параметров приведены в подрисуночных подписях к рис. 1.

Диаметр шкива, в зависимости от частоты вращения вала и линейной скорости шкива, определяют по формуле:

D1=19000*V/n,

где D1 — диаметр шкива, мм; V — линейная скорость шкива, м/с; n — частота вращения вала, об/мин.

Легко подсчитать, что для шкива на валу электродвигателя с частотой вращения 1400 об/мин, минимальный диаметр шкива (повышающая передача) при линейной скорости ремня 10 м/с составит около 136 мм.

Диаметр ведомого шкива вычисляют по следующей формуле:

D2 = D1x(1 — ε)/(n1/n2),

где D1 и D2 — диаметры ведущего и ведомого шкивов, мм; ε — коэффициент скольжения ремня, равный 0,007…0,02; n1 и n2 — частота вращения ведущего и ведомого валов, об/мин.

Так как значение коэффициента скольжения весьма мало, то поправку на скольжение можно и не учитывать, то есть вышестоящая формула приобретет более простой вид:

D2 = D1*(n1/n2)

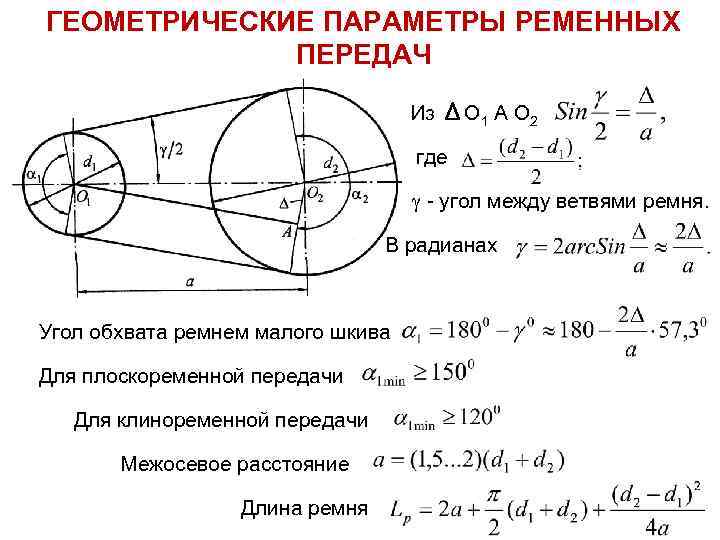

Минимальное расстояние между осями шкивов (минимальное межцентровое расстояние) составляет:

Lmin = 0,5x(D1+D2)+3h,

где Lmin — минимальное межцентровое расстояние, мм; D1 и D2 — диаметры шкивов, мм; h — высота профиля ремня.

Чем меньше межцентровое расстояние, тем сильнее изгибается ремень при работе и тем меньше срок его службы. Целесообразно принимать межцентровое расстояние больше минимального значения Lmin, причем делают его тем больше, чем ближе значение передаточного отношения к единице. Но во избежание чрезмерной вибрации применять очень длинные ремни не следует. Кстати, максимальное межцентровое расстояние Lmax легко вычислить по формуле:

Lmax <= 2*(D1+D2).

Но в любом случае значение межцентрового расстояния L зависит от параметров используемого ремня:

L = А1+√(A1² — А2),

где L — расчетное межцентровое расстояние, мм; А1 и А2 — дополнительные величины, которые придется вычислять. Теперь разберемся с величинами А1 и А2. Зная диаметры обоих шкивов и стандартную длину выбранного ремня, определить значения А1 и А2 совсем несложно:

А1 = [L_s — π*(D1+D2)/2]/4, а

А2 = [(D2 — D1)²]/8,

где L — стандартная длина выбранного ремня, мм; D1 и D2 — диаметры шкивов, мм.

Размечая плиту для установки электродвигателя и приводимого во вращение устройства, например, круглой пилы, требуется предусмотреть возможность перемещения электродвигателя на плите. Дело в том, что расчет не дает абсолютно точного расстояния между осями двигателя и пилы. Кроме того, необходимо обеспечить возможность натяжения ремня и компенсировать его растяжение.

Рис. 2. Конфигурация ручья шкива под клиновой ремень: с — (-) расстояние от центра тяжести профиля ремня до наружной кромки шкива; Dрас — расчетный диаметр шкива; b — ширина ручья шкива по наружному диаметру; Dнар — наружный диаметр шкива; е — высота ручья; 2s — толщина шкива по наружному диаметру; ф — угол при вершине ручья

Конфигурация ручья шкива и его размеры приведены на рис. 2. Размеры, обозначенные на рисунке буквами, имеются в приложениях к соответствующим ГОСТам и в справочниках. Но если ГОСТов и справочников нет, все необходимые размеры ручья шкива можно примерно определить по размерам имеющегося клиновидного ремня (см. рис. 1), считая, что

е = с + h;

b = ацт+2c*tg(ф/2) = а;

s = а/2+(4…10).

Поскольку интересующий нас случай связан с ременной передачей, передаточное отношение которой не очень большое, на угол охвата ремнем меньшего шкива мы при расчете внимания не обращаем.

Угол конуса ручья шкива зависит от диаметра шкива и марки ремня. Понятно, чем меньше диаметр шкива и тоньше ремень, тем сильнее последний деформируется при огибании шкива. Углы между сторонами ручья шкива, в зависимости от марки ремня и диаметра шкива, приведены в таблице 3.

Таблица 3. Конфигурация шкива (угол между сторонами ручья) в зависимости от его диаметра и от марки ремня

Важной информацией при расчете ременной передачи является мощность привода, поэтому в таблице 4 приведены соответствующие рекомендации по выбору ремня для конкретных условий эксплуатации.

Таблица 4. Рекомендуемые типы ремней в зависимости от передаваемой мощности и линейной скорости движения ремня

В качестве практических рекомендаций скажем, что материалом для шкивов может быть любой металл. Добавим также, что для получения максимальной мощности от трехфазного электродвигателя, включенного в однофазную сеть, емкости конденсаторов должны быть следующими:

Ср = 66Рн и Сп = 2Ср = 132Рн,

где Сп — емкость пускового конденсатора, мкФ; Ср — емкость рабочего конденсатора, мкФ; Рн — номинальная мощность двигателя, кВт.

Для клиноременной передачи немаловажным обстоятельством, сильно сказывающимся на долговечности ремня, является параллельность осей вращения шкивов.

Калькулятор шкивов. Об/мин, длина ремня, скорость, анимированные диаграммы

blocklayer.com

?

Всегда показывать полное меню

Прилепленное меню

Версия

Введите любые 3 известных значения для расчета четвертого

Комплекты из нескольких шкивов — снижение частоты вращения

Шкивы

Шкив — это устройство, которое может увеличить величину силы усилия.

Без шкива

Без шкива — усилие равно аналогично к нагрузке — в обратном направлении.

S = F                                (1)

где

S = сила усилия (Н, фунты)

F = нагрузка (Н, фунты)

Одинарный шкив

Фиксированный шкив

С одним фиксированным шкивом сила усилия равна аналогичной (или больше из-за потери эффективности) для нагрузки.

S = F                              (2)

Преимущество одинарного фиксированного шкива в том, что направление силы меняется — можно тянуть вниз, а не поднимать вверх.

Подвижный шкив

Сила усилия с одним подвижным шкивом составляет половины (или больше из-за потери эффективности) нагрузки.

S = 1/2 F                            (3)

Комбинированные шкивы

С комбинированным ходом способный шкив, как указано выше — сила усилия равна половина (или более из-за потери эффективности) нагрузки.

S = 1/2 F                             (4)

С двумя шкивами и тросами, как указано выше, сила усилия равна 1/3 (или больше из-за КПД) нагрузки.

S = 1/3 F                           (5)

Общее уравнение для блоков и снастей тянуть груз можно выразить как 9(6)

где

S = сила усилия (Н, фунт)

F = нагрузка (часто вес) (Н, фунт)

m = масса (кг, пули ) (при подъеме массы)
9000 3

г = гравитационная постоянная (9,81 м/с ² , 32,17405 фут/с ² ) (при подъеме массы)

μ = механический КПД системы (равный единице для идеальной системы без трения, доля меньше единицы для реальных систем с потерями энергии из-за трения)

n = количество тросов между блоками

Калькулятор блоков, талей или шкивов

Приведенный ниже калькулятор можно использовать для расчета силы усилия в конструкции блоков, талей или шкивов.
