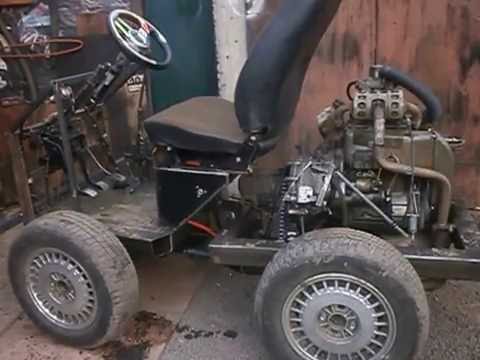

Минитрактор с переломной рамой своими руками

Набор видео из канала Вячеслав Z-INJENER. Представлены описания, задаваемые в комментариях вопросы и ответы автора

Часть 1. Мотор от мотоцикла Урал, КПП от переднеприводного ВАЗ 2110, полный привод

Труба на раму профильная 100х50х6. Ширина рамы около 410 мм, значит внутри рамы 310 мм

Часть 2. Укорачивание мостов ВАЗ колея 70 см. Как укоротить полуось

Каким резцом протачивал полуось?: Т5К10 и Т15К6. Мучался, металл каленый. Проходной еще нормально идет, а вот отрезной крошится — замучился затачивать. Проще отрезным наметить и болгаркой отрезать. Где-то миллиметров 5 стенка каленая, а дальше нормально идет
Полуось под газелевский диск, общая длина получилась 445 мм: от целой жигулевской полуоси отрезал часть со стороны крепления колеса 135 мм, в ней просверлил сверлом на 22 мм, вторая часть полуоси шлицевая отрезал длиной 445 мм, со стороны отреза проточил длиной 135 мм до диаметра 22 мм

На чулке хватит одного проход сварки или укрепляешь потом?: На полуоси со стороны подшипника сделал фаску и проварил аргоном заподлицо, чтобы потом не обрабатывать на токарном, а с другой стороны (где прикручивается колесо) в два прохода проварил электросваркой. Сперва корень хорошо проварил, а потом еще раз проварил

Часть 3. Узел перелома минитрактора

Автор сделал новый узел — см. Часть 16 далее

Передняя рама 120 см х 40 см, задняя рама 60 см х 40 см
Швеллер — профильная труба 100х50х6
Проще взять передний ступичный от Волги на шкворне: Да было бы проще если бы был в наличие, что было из того и лепил
Ленточнопильный станок — CORMAK S200R

Часть 4. Привод переднего моста

Часть 5. Привод заднего моста задумка не удалась

Часть 6. Колесный диск Газели на ступицу ВАЗ

Диски от Газели — чтобы можно было развернуть в обратную и увеличить расстояние между колес. Также радиус колес больше, чем жигулевские — клиренс будет больше
Размер колеи при развороте  дисков газели где-то 110 см
Мосты укорочены, от края до края диска получается 88 см, ширина газелевского диска 180 мм

Часть 7. Переделка крепления под двигатель мотоцикл Урал М 66

Часть 8. Все срезал переделал крепления двигателя

Раму опустить не получится, цилиндры лягут на колеса, если только двигатель вперед выдвигать

Часть 9. Соединение привода КПП Урал М66 и КПП ВАЗ 2110

Метал 40Х, думаю для фланца нет смысла ткрмообработку делать

Часть 10. Привод на ВОМ с КПП Урал, сделал шкив двойной на два ремня

На ВОМ чего хочешь вешать?: что придется — копалку, снегоуборщик, роторную косилку, может фрезу

Часть 11. Переделал раму опустил ниже мотор. Мотор на своем месте

Сидение и руль будут на передней полураме, над КПП будет полик для ног

Часть 12. Сделал кардан между КПП Урал и КПП ВАЗ переднеприводной

Часть 13. Сделал опорный подшипник кардана между КПП мото Урал и ВАЗ

Часть 14. Как сделать крепление опорного подшипника кардана

Часть 15. Первый запуск трактора. Мотор Урал М66. Кардан. КПП ВАЗ 2108

Часть 16. Как я сделал Узел перелома. Закалка. Такого вы еще не видели

Сделал новый надежный узел перелома из подшипников в корпусе и болванок металла

Часть 17. Как я установил Узел перелома на раму. Результатом доволен!

Часть 18. Сделал крепление КПП ВАЗ 2110 переднеприводная

Часть 19. Сделал привод на задний мост. Самодельный кардан. 4х4

Часть 20. Установил гидравлическую рулевую рейку

Рейка c Пежо Портнер

Часть 21. Сделал ограничитель качения двух полурам

Часть 22. Обварил ограничитель качения и усилил рулевую сошку

Часть 23. Установил сидение на минитрактор

Сиденье с Пежо Партнёр пассажирское. Трактор строится второй год

Часть 24. Укоротил рулевой карданный вал. Как укоротить кардан

Часть 25. Как установить руль на минитрактор? Рулевая рейка на трактор

Часть 26. Сделал съёмный пол. Ящик под сидением

Часть 27. Собрал переделанное КПП от переднеприводного ВАЗ 2108

Переделал КПП ВАЗ 2108 на минитрактор. Обрезал все лишнее, сделал другое крепление, переделал переключение скоростей
Алюминий на выход штока со старого Керхера, только сплав там плохой плохо варится — кипит, а корпус КПП хорошо варится

Часть 28. Разобрал почти весь трактор. Обварил раму

Часть 29. Блокировка дифференциала Виктора Кузнецова. Часть 1

Делаю блокировку дифференциалов изобретенную Виктором Кузнецовым

Часть 30. Как я сделал. Вал муфта включения блокировки дифференциала

Блокировка Виктора Кузнецова, часть №2
По практике в воде получается калить лучше, чем в масле

Часть 31. Как я сделал. Полуось на двух подшипниках. Блокировка

Собираю минитрактор с переломной рамой с полным приводом. Блокировка Виктора Кузнецова, часть №3
Наружный подшипник со своей смазкой, спальник в чулке стоит. С подшипника, который поставил — сниму пыльник

Часть 32. Как я сделал шлицы на полуось. Блокировка дифференциала

Часть 33. Площадка для механизма включения блокировки дифференциала

Можно ли на включение что-то менее токопотребляющее поставить — сервопривод как в электрозамке авто или электрорегулировки фар? —  Они слабые для этого, надо что-то помощнее
Редуктор перевернут, вал сверху будет. Думаю, масла как минимум половина моста надо будет заливать, чтобы смазки подшипнику хвостовика хватало. Если места будет хватать — лепестки попробую поставить для разбрызгивания масла
Блокировка будет только на одном мосту

Часть 34. Сделал блокировку дифференциала отключаемую. Включение тросом

Часть 35. Работа над ошибками. КПП для минитрактора

Собрал сцепление ВАЗ классика на КПП ЗАЗ

Блокировка редуктора. Чертёж блокировки шестерен полуоси. Блокировка дифференциала

Шестерни полуосей. Принудительная блокировка редуктора. Как я хочу сделать блокировку полуосей

Назад на страницу Самодельная сельскохозяйственная техника

Нужен совет. Две КПП на самодельный мини трактор, сначала КПП ваз 2108, потом КПП ваз 2107 смотреть онлайн видео от ЯВасян
