Приборные панели ВАЗ. Схемы подключения

[vc_row][vc_column width=”1/2″][vc_column_text]Информация предоставлена сайтом www.chiptuner.ru[/vc_column_text][vc_column_text]

Распиновка разъемов приборных панелей 2110

	Белая колодка (Х1)		Красная колодка (Х2)
1	Корпус (масса).	1	* Внешний датчик температуры воздуха.
2	Тахометр (низковольтный вход с ЭБУ).	2	Предохранитель F19 + 12В питание.
3	Тахометр (высоковольтный вх. с катушки).	3	Корпус (масса).
4	Const +12В от аккумулятора (через 6-й предохранитель).	4	Выключатель освещения приборов.
5	Датчик температуры охлаждающей жидкости.	5	Указатель поворота ПРАВЫЙ.
6	Предохранитель F1 (габаритное освещ.).	6	Указатель поворота ЛЕВЫЙ.
7	Дроссельная заслонка («подсос»).	7	Уровень тормозной жидкости.
8	Лампа Check Engine.	8	К маршрутному компьютеру.
9	Предохранитель F19 + 12В питание.	9	Датчик скорости.
10	Предохранитель F19 + 12В питание.	10	Клемма «Т» указателя топлива.
11	Стояночный тормоз, клемма «ВК».	11	Предохранитель F3 (дальний свет).
12	Вывод «D» генератора.	12	Выключатель аварийной сигнализации.
13	Датчик давления масла.	13	К клемме «50» выключателя зажигания.

[/vc_column_text][vc_column_text]

* – применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды фирмы “VDO”. Крепится на под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы “W” датчика уровня топлива.

[/vc_column_text][vc_column_text]

Подключение VDO на автомобиле «Калина»
1	Розово-белый.	К электроусилителю руля.
2	Голубой с белым.	К контрольному сигнализатору аварийной сигнализации.
3	Серо-голубой.	К датчику аварийного давления масла.
4	Коричнево-голубой.	К выключателю стояночного тормоза.
5	Желто-голубой.	К блоку управления иммобилизатора.
6	Черный.	К блоку управления подушкой безопасности.
7	Желтый.	К выключателю наружного освещения.
8	Голубой.	К переключателю указателя поворота правому.
9	Голубой с черным.	К переключателю указателя поворота левому.
10	Бело-голубой.	К ЭБУ.
11	—	К датчику износа тормозных колодок.
12	—	К датчику ремней безопасности.
13	Черный.	К блоку управления противобуксовочной системы.
14	Красно-голубой.	Клавиша «RESET» на подрулевом переключателе.
15	Розово-голубой.	К датчику уровня тормозной жидкости.
16	Черный.	К ABS.
17	Зеленый.	К выключателю дальнего света фар.
18	Белый.	К регулятору освещения комбинации приборов.
19	Коричневый.	Масса панели.
20	Бело-красный.	Клемма «30».
21	Оранжевый.	Клемма «15».
22	Желто-красный.	К датчику расхода топлива.
23	Оранжево-белый.	Клавиша МК «вперед».
24	Бело-черный.	Клавиша МК «назад».
25	Черно-белый.	Датчик наружной температуры (-).
26	Желто-зеленый.	Датчик наружной температуры (+).
27	Розовый.	Датчик уровня топлива.
28	Серый.	Датчик скорости.
29	Зелено-белый.	Датчик температуры ОЖ.
30	Коричнево-красный.	Тахометр (низковольтный).
31	—	Служебный. Диагностика панели.
32	Коричнево-белый.	Клемма «L» реле-регулятора генератора.

[/vc_column_text][vc_column_text]

Подключение маршрутного компьютера
1	Зеленый.	От КСУД (ЭБУ) — сигнал расхода топлива.
2	Оранжевый.	Клемма «15» замка зажигания.
3	Бело-красный.	Клемма «30» замка зажигания.
4	Черный.	Общий провод (масса).
5	Коричневый.	Датчик скорости.
6	——-	——-
7	Зелено-красный.	«+» датчика расхода топлива.
8	Белый.	К регулятору освещения приборов.
9	——-	——-

[/vc_column_text][/vc_column][vc_column width=”1/2″][vc_single_image image=”133″ img_size=”large” alignment=”center”][vc_column_text]

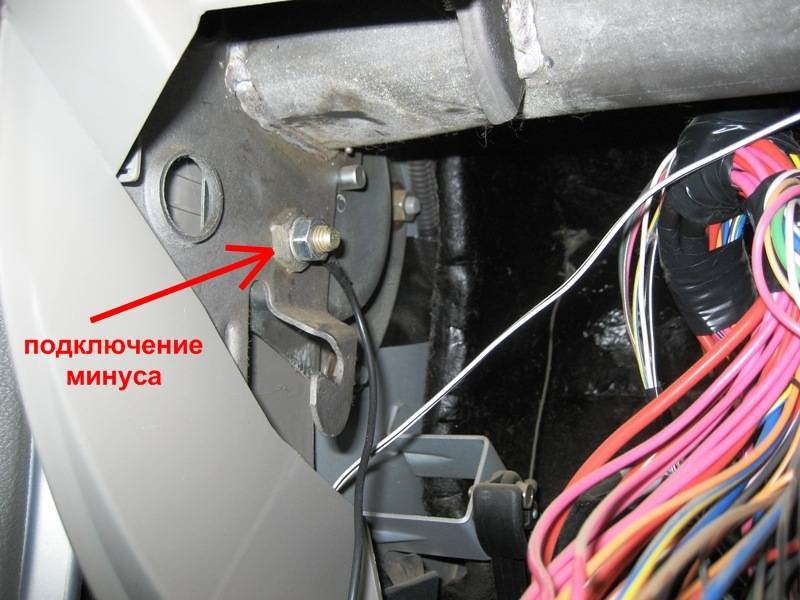

Цветовая маркировка проводки различных панелей

Подключение проводов к панели VDO
Белая колодка				Красная колодка
1 — Черный.				1 — Сине-красный.
8	Бело-красный.	2	Коричнево-красный.	8	Коричневый.	2	Оранжевый.
9	2 оранж.	3	Желтый.	9	Серый.	3	2 черных.
10	2 оранж.	4	Красно-синий.	10	Розовый.	4	Белый.
11	2 корич.-синих	5	Зелено-белый.	11	2 зелено-черных.	5	Синий.
12	Коричнево-белый.	6	Желто- черный.	12	Сине-белый.	6	Сине-черный.
13	Серо-синий.	7	—	13	Белый.	7	Розово-синий.

[/vc_column_text][vc_column_text]

Подключение проводов к панели «Счетмаш» г. Курск
Белая колодка				Красная колодка
1 — Черный.				1- Сине-красный.
8	Бело-красный.	2	Коричнево-красный.	8	Коричневый.	2	Оранжевый.
9	Синий.	3	Желтый.	9	Серый+желтый.	3	Черный.
10	Оранжевый.	4	Бело-красный.	10	Розовый.	4	Белый.
11	Коричнево-синий.	5	Зелено-белый.	11	Зелено-черный.	5	2 синих.
12	Коричнево-белый.	6	2 коричневых.	12	—	6	2 сине-черных.
13	Серо-синий.	7	—	13	Красный.	7	Розово-синий.

Подключение проводов к панели «АП» г. Владимир
Белая колодка				Красная колодка
1 — Черный.				1- Сине-красный.
8	Бело-красный.	2	Коричнево-красный.	8	Коричневый.	2	Оранжевый.
9	2 оранжевых.	3	Желтый.	9	Серый.	3	2 черных.
10	2 оранжевых.	4	Красно-синий.	10	Розовый.	4	Белый.
11	2 коричн.-синих.	5	Зелено-белый.	11	2 зелено-черных.	5	Синий.
12	Коричнево-белый.	6	Желто-черный.	12	Сине-белый.	6	Сине-черный.
13	Серо-синий.	7	—	13	Красный.	7	Розово-синий.

Подключение на ВАЗ 2110 КП от автомобиля «Калина»
—- п у с т о ——	1	17	Зелено-черный .
Голубой-белый.	2	18	Белый.
Серо-голубой.	3	19	Черный.
Коричнево-голубой.	4	20	Красно-синий.
—- п у с т о ——	5	21	Оранжевый.
—- п у с т о ——	6	22	Зеленый.
Желто-черный.	7	23	Оранжево-белый.
Голубой	8	24	Бело-черный.
Голубой-черный.	9	25	Черно-красный.
Бело-красный.	10	26	Розово-черный.
—- п у с т о ——	11	27	Розовый.
—- п у с т о ——	12	28	Серый.
Черный.	13	29	Зелено-белый.
Красно-синий.	14	30	Коричнево-красный.
Розово-синий.	15	31	—- п у с т о ——
Черный.	16	32	Коричнево-белый.

Подключение к БИ БСК ВАЗ 2114 (15)
(Блок Индикации Бортовой Системы Контроля)
1	Оранжевый.	К предохранителю F16 (Клемма 15 замка зажигания).
2	———	Не используется.
3	Черный.	Масса.
4	Белый.	К реле контроля исправности ламп.
5	Серый (сер/гол).	К микровыключателю замка зажигания.
6	Бело-черный.	К плафону освещения салона.
7	Серо-черный.	К выключателям дверей пассажиров.
8	Серо-белый.	К датчику уровня масла.
9	Розово-зеленый.	К датчику уровня охлаждающей жидкости.
10	Розово-белый.	К датчику уровня омывающей жидкости.
11	———	К датчику непристегнутых ремней (не используется).
12	Розово-оранжевый.	К датчикам тормозных колодок.
13	Голубой/белый (2 пр.).	К выключателю двери водителя.

[/vc_column_text][/vc_column][/vc_row]

Схемы проводки на Ладу Калина. Распиновки

4 года назад

Просмотров: 7509 просмотров

Модель отечественного производителя крайне востребована среди автолюбителей России и стран СНГ. Это обусловлено умеренной стоимостью и простотой обслуживания. Однако характерным минусом автомобиля является ненадежная проводка. Стандартная распиновка Калина выполнена в виде 4 раздельных зон, объединенных в единое целое соединительными жгутами.

1. Передняя часть представляет собой «паутину» объединяющую АКБ, приборную доску, генератор и оптику.
2. Пучок приборной панели скомпонован для сочленения переднего и тыльного отсеков с ЭСУД, предохранителями и непосредственно приборкой.
3. Кормовая ветвь содержит выходы от потребителей в дверях, кормовых габаритов, подсветки номера, крышки багажника.
4. Четвертый раздел отвечает за питание системы управления двигателем. Здесь пересекается ЭБУ с реле и предохранителями. Также осуществляется подключение датчиков с приборами и индикаторами.

При этом требуется подметить, что некоторые элементы конструкции взаимозаменяемы с другими моделями ВАЗ. Если какой-либо узел отказал – для ремонта машины допускается применение комплектующих от других модификаций автопроизводителя.

Общая схема электрооборудования Калины

На электросхеме модели Лада Калина распиновка разъемов выполнена в несколько этапов. Согласно заводским чертежам изначально раскрывается общее положение элементов, следом расшифровывается каждый узел отдельно.

1. Узел правой передней фары.
2. Сенсор, указывающий на положение замка капота.
3. Запитка клаксона.
4. Блок клемма стартера.
5. Силовые кабели АКБ.
6. Рабочий блок генератора.
7. Клемма подачи напряжения на привод дворников.
8. Блок контактов левой головной оптики.
9. Фишка подъемника правой двери.
10. Аналогично для редуктора подъемника стекла.
11. Выход на динамик водительской двери.
12. Привод блокировки водительской двери.
13. Мотор бачка стеклоомывателя.
14. Вывод сенсора измерителя температуры за бортом.
15. Штатный разъем подключения ЭСУД.
16. Аналогично, что и 12, для переднего пассажира.
17. Показатель остатка тормозухи в расширительном бачке системы.
18. Аналогично, что и 11, для переднего пассажира.
19. Переключатель стеклоподъемника двери переднего пассажира, находящийся в БУ водителя.
20. Клавиша подъемника стекла водительской двери.
21. Кнопка блокировки замков.
22. Питание редуктора подъемника для передней пассажирской двери.
23. Ввод монтажного узла.
24. БУ противоугонки.
25. Аналогично для сигнализации.
26. Распиновка на приборную доску.
27. Правый поворот.
28. Подсветка бардачка.
29. Выключатель лампы подсветки бардачка.
30. Выключатель клавиши стопов.
31. Клемма выключателя зажигания противоугонки.
32. Конструкция головного освещения.
33. Подача тока на разъем подрулевого рычага.
34. Левый поворотник.
35. Колодка правого заднего динамика.
36. Привод электрозамка задней правой двери.
37. Блок подогрева ветрового окна.
38. Блокировка обратного хода.
39. Прерыватель аварийки.
40. Регулировка вентилятора печки.
41. Вспомогательный резистор печки.
42. Мотор печки.
43. Питание заднего левого динамика.
44. Клемма блокировки задней левой двери.
45. Подача тока для бензонасоса и поплавка.
46. Выключатель белой лампы обратного хода.
47. Кнопка включения стопов.
48. Питание прикуривателя.
49. Блокировка ЗХ – питание соленоида.
50. Фишки магнитофона или акустической системы.
51. Подсветка БУ вентиляцией и печкой.
52. Подача напряжения и сигналов на ЭУР.
53. Лампы подсветки внутреннего пространства.
54. Тыльный правый плафон.
55. Питание на замок крышки багажника.
56. Привод подсветки грузового отсека.
57. Подсветка ГОС номера.
58. Вспомогательная лампа стопа.
59. Непосредственно подогрев ветрового стекла.
60. Лампа подсветки грузового отсека.
61. Левая кормовая фара.

Далее следует распиновка проводов Калина первого поколения для каждой секции индивидуально. Это выполнено по причине повышенной сложности основной схемы, где указываются все элементы бортовых цепей сразу. Неопытный пользователь не сможет сориентироваться по обобщенной инструкции.

Распиновка дверей на Калину первого поколения

Во всех версиях Лады Калины первого поколения разводка кабелей выполнена одинаково.

Водительская дверь

1. Вывод на задний жгут.
2. Пучок проводов на подключение динамика.
3. Запорное устройство замка.
4. Элемент распиновки переключателя регуляторов двери водителя.
5. Напряжение на жгуты переключателей.
6. Сочленение магистрали жгута до монтажного узла.
7. Аналогично, что и 5.
8. Аналогично, что и 6.
9. Редуктор стеклоподъемника.

Для переднего пассажира

1. Выход на кормовой пучок.
2. Вывод на соответствующий динамик.
3. Привод блокировки двери.
4. Клавиша электрического подъемника стекла.
5. Жгут клеммы блока управления стеклоподъемником.
6. На клавишу переключателя соответствующего узла.
7. Редуктор вышеуказанного устройства.

Задние двери

На задних дверях выводы аналогичны для обеих сторон. Здесь используется всего два вывода, где первый служит для сочленения с задним жгутом электрооборудования. Второй предназначен для подачи импульса и питания на блокировку дверей.

Типичная распиновка Лада Калина, предназначенная для заднего жгута проводки

1. Вывод на жгут задней двери за водителем.
2. Напряжение и индикация заднего левого элемента оптики.
3. Аналогично, что и 1 для противоположной стороны.
4. Клемма на выход ручника.
5. Магистраль распиновки приборов Калина.
6. Вывод на водительскую дверь.
7. Аналогично, что и 5.
8. Лампы подсветки внутреннего пространства автомобиля.
9. На левый поворотник.
10. Подключение топливного насоса.
11. Включатель блокировки обратной передачи.
12. Продолжение магистрали от двери переднего пассажира.
13. Сочленение линии на задний правый громкоговоритель.
14. Лампа подсветки внутреннего пространства грузового отсека.
15. Вспомогательный стоп.
16. БУ сигнализации.
17. Аналогично, что и 13 для противоположной стороны.
18. Тыльный правый поворот.
19. Выход на тыловую оптику, расположенную с левого борта автомобиля.
20. Выход на элементы проводки грузового отсека.
21. Подогрев заднего ветрового окна.

Распиновка щитка приборов Калина первого поколения

Развязка считается самым сложным элементом электроцепи автомобиля. Здесь присутствуют выходы от всех важных элементов и агрегатов машины:

• 1-5 – выходы, отвечающие за присоединение индикации переднего пучка;
• 2,8 – аналогично для кормовой части;
• 6,7,9,10 – продолжение магистралей на монтажный узел и плавкие вставки;
• 11 – линии управления габаритными, головными и внутренними фонарями;
• 12 – комбинационная панель приборов;
• 13 – клавиши регулировки положений кулера печки;
• 14 – на питание коробки притока воздуха;
• 15 – элемент заводской противоугонки – блок зажигания;
• 16 – коммутатор иммобилайзера;
• 17 – часть распиновки панели приборов Калина, отвечающая за индикацию и подачу тока на ЭСУД;
• 18 – бортовой прикуриватель;
• 19 – клавиша аварийки;
• 20 – кнопка тормозных огней, расположенная на педали;
• 21 – индикатор на системе очистителя лобового стекла;
• 22 – переключатель подогрева заднего окна;
• 23 – блок подачи тока на поворотники и ближний/дальний режимы головной оптики;
• 24 – рычаг управления дворниками;
• 25 – кнопка клаксона;
• 26 – подача напряжения на лампочку в бардачке;
• 27 – аналогично, для клавиши вкл/выкл;
• 28-29 – распиновка на магнитолу Калина – штатное положение:
• 30 – напряжение на мотор кулера печки;
• 31 – сеть резистора вышеуказанного элемента;
• 32 – основная распиновка ЭУР Калина;
• 33 – освещение канала проветривания и печки.

Распиновка переднего жгута проводки

• 1 – шлейф левой головной оптики;
• 2-5 – фишки подключения к приборной доске;
• 6 – соленоид блокировочного элемента активации задней передачи;
• 7 – клавиша активации лампы обратной передачи;
• 8 – напряжение для стартера;
• 9 – разъем для подключения магистрали к АКБ и стартеру;
• 10 – аккумуляторная батарея;
• 11 – генератор электроэнергии;
• 12 – то же, что и 1;
• 13 – актуально для эетчбека, омыватель фронтального стекла;
• 14 – двигатель омывателя;
• 15 – сенсор измерения температуры за бортом;
• 16 – запитка клаксона.

Часть схемы распиновки проводки блока подачи воздуха

1. Линия продолжение линии от приборной доски.
2. Мотор дворников.
3. Сигнализатор закрытия капота.
4. Линия, ведущая к сенсору бачка тормозухи.

Малый жгут освещения кормовой части

1. Продолжение магистрали на основной шлейф.
2. Закрытие крышки грузового отсека.
3. Размыкатель питания лампочки грузового отсека.
4. Клемма магистрали подсветки ГОС номера.
5. Ответка для прошлой «мамы».
6. Левая лампа подсветки.
7. Аналогично для правой стороны.

Часть проводки, соединение ЭСУД класса ЕВРО-3

Автомобиль выпускается в двух версиях. Однако большим спросом пользуется версия Евро 3. Распиновка блока управления Калина модели BOSCH M7.9.7, М 73 на 81 контакт:

• 1 – для 16 клапанной версии – катушка зажигания 2 камеры сгорания, в версии на 8 кл. не используется;
• 2 – на 8 клапанов отвечает за 2-3 катушки заж. В 16 кл. только на 3 котел;
• 3 – зануление на кузов от КЗ;
• 4 – на 8 клапанов не применяется (пустая). На более мощной версии отвечает за 4 цилиндр;
• 5 – на 16 кл, подает питание на 1 кат. Заж. Для анлаога отвечает за 1 и 4 блоков;
• 6-7 – Драйвер форсунки №2, 3;
• 8 – электронный сигнал индикации оборотов двигателя;
• 9 – не используется;
• 10 – индикатор расхода бензина;
• 11 – пустая;
• 12-13 – от АКБ на зажигание;
• 14 – главное реле – поставка тока;
• 15 – ответка входа ДПКВ;
• 16 – прием от сенсора ДПДЗ;
• 17 – аналогичный элемент – зануление на кузов машины;
• 18 – ответка от ДК 1;
• 19 – вход сенсора детонации;
• 20 – земля ДД №2;
• 21-26 – не используется;
• 27 – привод первой форсунки;
• 28 – нагреватель ДК2;
• 29 – силовой выход БУ вентилятором ОЖ №2;
• 30 – свободна;
• 31 – работоспособность лампы – проверьте двигатель;
• 32 – контроллер ДПДЗ;
• 33 – запитка ДМРВ;
• 34 – прием импульса от ДПКВ;
• 35, 36 – земля соответствующих сенсоров;
• 37 – канал передачи импульса от ДМРВ;
• 38 – пустой;
• 39 – силовой выход сенсора температуры антифриза;
• 40 – ДТВВ – прием сигнала;
• 41-43 – не используются;
• 42 – прием импульса от ДНРД;
• 44 – на основной модуль;
• 45 – на сенсоры фазораспределения;
• 46 – клапан адсорбера, деталь управления;
• 47 – напряжение для форсунки №4;
• 48 – цепь нагревателя ДК1;
• 49, 52, 54, 56, 58, 60, 62 – пустые;
• 50 – доп. Реле стартера;
• 51 , 53 – отводы на землю;
• 55 – магистраль приема импульса от ДК2;
• 57 – калибровки КЗ на землю;
• 59 – сенсор датчика скорости;
• 61 – на кузов;
• 63 – от основного реле управления;
• 64-67 – калибраторы ХХ;
• 68 – управление вентилятором системы охлаждения №1;
• 69-70 – силовые линии для реле бензонасоса и кондиционера соответственно;
• 71 – K-Line;
• 72-74 – не используются;
• 75 – запрос вкл. Системы кондиционирования воздуха внутри салона;
• 76 – импульс на активацию блока ЭУР;
• 77-78 – пустые;
• 79 – вход от ДФ;
• 80 – масса кузова;
• 81 – пуст.

Распиновка МУС Калина Люкс

Для версии люкс присутствует уникальный блок управления светотехникой. Модуль позволяет автоматически выполнять корректировку освещения и избавляет водителя от постоянного перещелкивания рычага ближний/габарит.
Стандартное расположение клемм выглядит просто:

• 2, 3 – на фронтальные и кормовые противотуманки соответственно;
• 4 – габариты;
• 30 – питание от генератора;
• 56 – на головную оптику, ближний свет;
• 58 – к лампам габаритов;
• Xz – линия от замка зажигания.

Распиновка СДУ электропакета

Поломки этого элемента обычно вызывают перебои в работе ДУ. Элемент ломается редко, однако случается, что ремонт необходим. Всего на штатном разъеме двадцать пять позиций:

• 1 – на ДД;
• 2 – на кнопку разблокировки;
• 3 – земля;
• 4 – на замок водительской «калитки»;
• 5 – на реле подогрева заднего ветрового стекла;
• 6 – масса;
• 7 – на запорную кнопку;
• 8 – на индикатор АПС;
• 9 – замок капота;
• 10-11 – на сенсоры пассажирских запорных элементов;
• 12 – силовая линия ДД;
• 13 – запас клавиши открытия крышки багажника;
• 14 – разъем на блокировку запоров;
• 15 – на клемму №14 от АПС;
• 16 – левые поворотники;
• 17 – дублирует контакт 14 за исключением водительской стороны;
• 18 – на передний левый замок;
• 19 – на привод открытия крышки багажника;
• 20 – на разъем №15 от модуля замка зажигания;
• 21 – стандартное реле клаксона;
• 22 – на сенсор передний левый;
• 23 – контакт №30 от замка зажигания;
• 24 – на поворотники по правой стороне кузова;
• 25 – на задние датчики.

Профилактика

В качестве мер по предупреждению поломок, опытные специалисты рекомендуют периодически выполнять профилактику электрических цепей. Для этого требуется два раза в год полностью пересматривать все провода, разъединители на предмет повреждения оплетки, окисления медных контактов. Поврежденные части или расшатанные сочленения необходимо заменять новыми.

Также советы «бывалых» автомобилистов говорят о рациональности обработки деталей специальным диэлектрическим маслом – это препятствует попаданию воздуха и влаги на чувствительные области и значительно увеличивает ресурс приборов.

Итог

Распиновка панелей автомобиля Калина от Лады выделяется простотой и надежностью. Здесь нет сложных контроллеров и блоков. Следовательно, обслуживание системы и поиск неисправностей не требует глубоких познаний электроники или наличия дорогостоящих инструментов.

Вам также может понравиться

Viburnum setigerum (Чайная калина) | Ящик для садовых инструментов North Carolina Extension

Детали растения

Показать меню

Viburnum setigerum часто путают с:

Калина складчатая f. tomentosum ‘Летняя снежинка’

Калина обыкновенная

Местная альтернатива(ы) для Viburnum setigerum :

Калина ацерифолиум

Калина rafinesqueanum

Растения, которые заполняют аналогичную нишу:

Aronia arbutifolia

Cotoneaster divaricatus

Deutzia crenata

Общее название(я):

• Чайная калина

Форма
TheKohser — Грегори Кос
CC BY-SA 3. 0

Цветы
Астро
CC BY-NC 4.0

Фрукты
Мэтью Безиат
CC BY-NC 4.0

Листья и цветы
Дадеро
СС0 1.0

Лист крупным планом
Даниэль Атха
CC BY-NC 4.0

Нижняя сторона листа
Астро
CC BY-NC 4.0

Стебель и бутоны
Астро
CC BY-NC 4.0

‘Аурантиакум’ Полная форма
Дадеро
СС0 1.0

‘Aurantiacum’ цветок и листья
Дадеро
СС0 1.0

Цветы
Агнешка Квечень, Нова
CC BY-SA 4.0

Цветок крупным планом
Агнешка Квечень, Нова
CC BY-SA 4.0

Цветочная деталь
Агнешка Квечень, Нова
CC BY-SA 4.0

Бутоны и листья
Дэвид Дж. Стэнг
CC BY-SA 4.0

Форма
Агнешка Квечень, Нова
CC BY-SA 4.
