Схема переключения КПП на автомобилях Урал и рекомендации по эксплуатации

Практика показала, что грузовики марки Урал оснащаются чрезвычайно надежными коробками передач, независимо от того, какая схема включения используется. Данные агрегаты способны обеспечить выполнения любых поставленных задач при езде нагруженного и пустого грузовика в самых разных дорожных и погодных условиях.

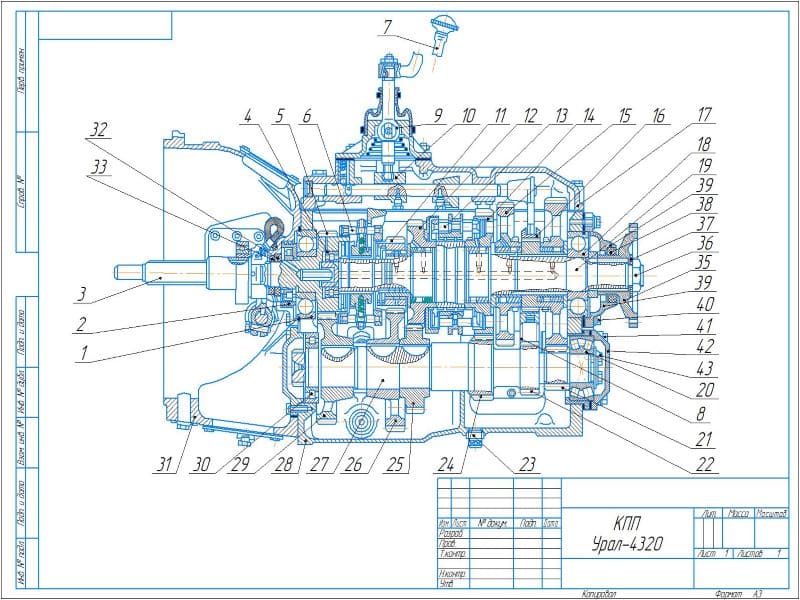

К примеру автомобили моделей Урал 4320 и Урал 5557 оснащены трансмиссией ЯМЗ 236У. Такая коробка имеет 6 передач (5 передач переднего хода и 1 заднего) и является 3-ходовой. Конструкция этой КПП предполагает смешанное зубчатое сцепление и наличие неподвижных валовых осей. Передаточные числа для каждой передачи соответствуют значениям 5,96 / 2,90 / 1,52 / 1,01 / 0,66 (для пяти передних) и 5,48 (для задней).

Пятая передача с передаточным числом 0,66 позволяет обеспечить автомобилю максимальную топливную экономичность. Помимо того, данный режим работы ощутимо снижает износ компонентов силового агрегата, поскольку езда на пятой передаче предполагает понижение частоты вращения коленвала без уменьшения темпа движения техники.

Зубчатая передача, которая используется в коробке передач Урала, отвечает за переключение заднего хода и 1-й передачи. Все остальные ступени (3-я, 4-я и 5-я) синхронизированы. Помимо того, в автомобилях используется раздаточная коробка с высшей и низшей передачами, которая имеет функцию блокировки/разблокировки дифференциала.

​

Схема переключения КПП на Урал 4320

Когда речь идет об Уралах моделей 6563 и 6470, следует понимать, что у них схема переключения передач совершенно иная. Данная техника укомплектована трансмиссией модели ЯМЗ 239. Подобный агрегат механического типа имеет 9 ступеней, демультипликатор и синхронизаторы (для всех передач, кроме задней).

При использовании рассматриваемых моделей грузовиков передачи с 1-й по 5-ю, и с 6-й по 9-ю переключаются путем перемещения рычага в определенное положение. А вот для подключения 6-й передачи необходимо осуществить перемещение тумблера демультипликатора на активацию передач высшего диапазона при включенной 5-й передаче. После этого необходимо перевести рычаг в положение второй передачи.

Автоматическая активация высшего диапазона передач в демультипликаторе производится при перемещении рычага через нейтральное положение. Сам рычаг нужно ненадолго задержать в нейтральной позиции, дождавшись момента, когда погаснет сигнальная лампочка демультипликатора, что будет означать активацию верхнего диапазона.

Если необходимо понизить передачу с 6-й на 5-ю, водителю требуется переключить клавишу демультипликатора на позицию нижнего диапазона. Шестая передача должна быть включена. Скоростной режим следует снизить до 45-ти километров в час или меньше. В таких условиях рычаг трансмиссии нужно перевести в нейтральную позицию и ненадолго зафиксировать, дождавшись тушения сигнальной лампочки, после чего переместить его в позицию пятой передачи.

В случаях, когда управление трансмиссией осуществляется дистанционно, позиционирование рычага коробки передач может отличаться. Об этом написано в руководстве по использованию каждого конкретного транспортного средства.

Также необходимо помнить о том, что задняя передача включается лишь после остановки транспортного средства. При перемещении рычага в положение заднего хода из нейтральной позиции водитель должен чувствовать небольшое сопротивление, оказываемое пружиной предохранителя. Двигаться кормой вперед автомобиль может только тогда, когда в демультипликаторе активирован нижний диапазон передач.

При полной загрузке машины трогание с места осуществляется на 1-й передаче. Если загрузка грузовика частичная, а покрытие дороги твердое и ровное, тогда допускается трогание на 2-й передаче.

В случаях, когда требуется буксировка грузовика Урал, водителю необходимо выключить силовой агрегат и снять промежуточный «кардан». Если последнее условие не выполняется, тогда буксировку нужно выполнять на скорости до 40 километров в час.

​

Схема переключения КПП с демультипликатором

Несмотря на высокую надежность и долговечность конструкции, срок службы трансмиссии напрямую зависит от своевременного и качественного обслуживания. Очень важно регулярно проверять уровень смазки посредством указателя, расположенного на пробке коробки передач. Для пополнения или замены смазки в механизме используются сливные отверстия, которые расположены сбоку и снизу агрегата. Отработанное масло сливается, а новое заливается строго по инструкции и карте смазки. При необходимости производится ремонт коробки переменных передач или же замена изношенных деталей.
