Как работает реле блокировки двигателя

Надежное блокирование мотора, при несанкционированной попытке запустить – залог сохранности автомобиля. Реле блокировки двигателя – прибор, который противостоит запуску мотора без ведома владельца авто. Статья, представленная ниже, поможет разобраться о сущности реле, их разновидностях.

• Функции реле блокировки двигателя
• Основные виды реле-блокировки двигателя
• Реле блокировки двигателя обычного исполнения
• Цифровые реле блокировки двигателя
• Блокирование двигателя по CAN-шине

Функции реле блокировки двигателя

Блокирование автодвигателя, рассматриваемым прибором, относится к распространенному способу защиты. Возможность у идентична, независимо от места установки: в блок сигнализации или внешне. Блокировка двигателя производится зашифрованными сигналами иммобилайзера или главного блока сигнализации. Кодированные спец сигналы передаются по штатной проводке, по выделенному каналу или с помощью радиопередачи.

Преимущественно для блокирования моторов машин применяются цифровые устройства. Данные передаются по штатной проводке. Аналоговый канал проводки передает сигналы на блокировку автодвигателя с высокой скоростью. Отправляя сигнал, автосигнализация проверяет код на соответствие. Владельцу машины поступает оповещение на телефон либо пульт сигнализации.

В современных моторах цепями блокирования являются:

1. Магистраль электропитания насоса подачи топлива. Схема блокировки эффективна для машин, с расположением бензонасосов в трудно доступном месте. В случае простого доступа к разъему насоса подачи топлива реле по этой схеме подключать не рекомендуется;
2. Двигатель блокируется сигналами, поступающими по цепям электропитания, поступающими на катушки зажигания или форсунки. Машина не заведется, если угонщик не получит доступ в моторный отсек. Получив доступ, он может воспользоваться временным подключением, убрать блокировку мотора автомобиля;
3. Самой эффективной схемой блокирования-двигателя считается подключение устройства к цепи датчиков, контролирующих положение коленвала. В данном случае к контроллеру не поступает информация о начале вращения коленчатого вала. Как итог – к форсункам и катушкам зажигания импульсы от блока управления не поступят. Сутью блокировки двигателя является подбор резисторов с параметрами равными электросопротивлению обмоток датчиков положения коленвалов. В схему заложен эффект обмана, реле срабатывает и блок управления теряет контроль за положением коленчатого вала.

Релейная защита с использованием проводов несет в себе опасность ее обхода. Недостатком является необходимость прокладки дополнительных проводов, соединяющих реле-блокирования с элементами управления. Найденный угонщиком провод позволит без проблем обойти блокирование двигателя.

В современных условиях существуют прогрессивные способы блокирования моторов. Промышленностью изготавливаются электронные средства, препятствующие несанкционированному запуску мотора машины. К ним относятся реле, которые управляются по радиоуправляемым каналам или кодированными импульсами по проложенным проводникам.

Основные виды реле-блокировки двигателя

Приборы блокирования конструктивно изготовлены небольшим блоком. В пластмассовом корпусе размещена плата управления. Технический прогресс позволяет создавать компактные приборы для блокировки-двигателей, на высокотехнологичной элементной базе. Изготовители предлагают различные виды блокирующих реле для установки на автомобиль.

Реле блокировки двигателя обычного исполнения

Самый простой способ блокировки-двигателей заключается в использовании аналоговых устройств. Изготовителями предлагается несколько исполнений для защиты мотора автомобиля.

К самому простому варианту относится схема, когда блокирующий прибор располагается в микропроцессорном модуле авто сигнализации машины. В реле разрывается электрическая цепь, подсоединенная к модулю управления. Блокировка-мотора автомобиля по такой схеме самая простая в установке, обладает высокой отказоустойчивостью. Но главное то, что блокирование двигателя не надежно. В случае доступа преступника к микропроцессорному блоку, деблокирование происходит быстро.

Среди аналоговых устройств, изготовителями предлагаются более совершенные. Приборы этого типа не встраиваются в микропроцессорный блок. Они размещаются в подкапотном пространстве. Блокирование производится путем подачи сигнала по линии электропитания. Двигатель блокируется, когда контакты устройства разомкнуты.

Вышеприведенная схема также устойчива к отказам, степень устойчивости выше, чем в первом случае. Но данное реле не дает стопроцентной гарантии невозможности деактивации. По-прежнему уязвимым узлом на автомобиле выступает блок управления, взломщику по силам подать импульс на узлы запуска двигателя. Если подвести итог, та аналоговые приборы мало пригодны для блокировки моторов, ввиду невозможности обеспечить полноценную защиту мотора.

Цифровые реле блокировки двигателя

Промышленностью для блокировки моторов предложено несколько типов цифровых приборов:

1. Простая версия блокиратора – аналог предыдущего реле, только усовершенствованный. В качестве сигнала для разблокирования двигателя выступает импульс цифрового типа, одновременно являющийся паролем. Одно напряжение не может использоваться для деблокирования мотора машины. Прибор блокировки устойчив к отказам и взломам. Но опять же – наличие проводника делает его уязвимым. По проводнику просто определяется место расположения прибора. Проблема доступа решается сокрытием проводника в подкапотном пространстве автомобиля, увеличивается время поиска и деблокирования двигателя;
2. Предложена более совершенная схема блокировки-двигателя. Суть в том, что отсутствует дополнительный электропровод, прямая связь с микропроцессорным устройством исключается. Сигналом для передачи данных от реле к микропроцессору служат цифровые пакетные данные. Положительным фактором стало то, что по проводке невозможно отследить расположение прибора. Быстрое освобождение от блокировки не представляется возможным. Эти реле целесообразно совмещать с сигнализациями, имеющими защиту от помех. Иначе преступником с помощью спец устройств создаются помехи для электроцепей, блокирование двигателя невозможно;
3. Следующим шагов в цифровых приборах блокирования стало использование радиоканалов для передачи импульсов управления. Выявить реле этого типа не легко, даже используя провода электропитания. Однако опытные похитители, используя устройства создания помех, помешают прохождению импульсов управления. Сложности блокировки возникают в городской черте, со значительным количеством радиошумов. Решив применить такое реле для защиты двигателя следует учесть все нюансы и воспользоваться советами специалистов.

Блокирование двигателя по CAN-шине

Современные автомобили оснащаются совершенно новым типом приборов блокирования моторов от запуска. В то же время отсутствуют разрываемые цепи, невозможно подключиться к проводникам от реле к блокам управления. Блокировка мотора на машине выполняется с применением CAN-шины.

Сущность такой защиты в том, что при тревожном сигнале охранной системы, она передаст по шине команду на отключение мотора. Команды будут идти до тех пор, пока силовая установка не отключится. Угонщику удастся запустить двигатель машины, только при отключении центрального блока. Только скрытая установка центрального блока не даст быстро обойти блокировку мотора. Преступник не будет тратить время на разборку половины салона.

Виртуальность блокирования включает устройство тогда, когда требуется. Эффективность блокировки мотора по CAN-шине, в сравнении с реле, налицо.

В заключение отмечаем, что вариантов защиты моторов много. Каждому автовладельцу по силам выбрать блокировку двигателя-реле или CAN-шину, с учетом своих возможностей. Но наибольшая эффективность достигается комплексной охраной автомобиля.

Реле стартера: описание,назначение,устройство,ремонт,фото,видео

Содержание статьи

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

• перераспределяет энергию между стартером и электромагнитным реле;
• подаёт шестерни бендикса;
• синхронизирует узлы стартера,
• возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

• Электрический мотор постоянного тока;
• Бендикс;
• Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

• Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
• Синхронизация работы всех узлов при запуске двигателя;
• Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
• Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

• перегорание катушки,
• механические повреждения,
• естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

• После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
• При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
• Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

• Ваз 2109,
• Ваз 2106,
• Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

• Отключите питание от аккумуляторной батареи.
• Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.

• Открутите гайку щёточного узла.
• Снимите контакт с болта.
• Открутите стяжные винты. Именно они соединяют реле с массой авто.
• Открутите торцы гаек.
• Разделите устройство напополам.
• Осуществите замену сердечника.
• Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Что делает реле в автомобиле?

Реле в автомобиле автоматически включает и выключает электрические цепи, в том числе цепи фар, автоматических стеклоподъемников, кондиционера и т. д. Если ваше автомобильное реле не работает, вам необходимо заменить его новым.

Автомобильное реле — это небольшой, но мощный компонент вашего автомобиля, используемый для управления различными компонентами электрической системы вашего автомобиля, такими как звуковой сигнал, фары, топливный насос, кондиционер, дворники и многое другое. Если одно из ваших реле перегорит, вы не сможете использовать жизненно важный электрический компонент в своем автомобиле.

К счастью,

Джерри

— надежное брокерское приложение

для

автострахования

сбережений — здесь, чтобы помочь. В этом руководстве мы рассмотрим все реле, от того, что эта часть делает, до типов автомобильных реле и как заменить неисправное.

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких комиссий

Почтовый индекс

Почтовый индекс

Найти страховые сбережения (100% бесплатно)

Что такое реле?

Автомобильное реле — это переключатель с электронным управлением в электрической системе вашего автомобиля , используемый для управления силой тока. Он позволяет слаботочной цепи включать и выключать сильноточную цепь.

Когда вы включаете в автомобиле что-то, что требует большого электрического тока, например, кондиционер или фары, ток проходит через реле для питания аксессуара.

Правильно подключенные релейные переключатели могут управлять несколькими цепями (например, главным выключателем зажигания) с одним выходом и будут минимизировать падение напряжения от источника питания и устройства, позволяя ему работать с максимальной производительностью.

Как работает реле?

Реле используют электромагнитную катушку для перемещения переключателя и включения и выключения цепи. Теперь давайте разберем, что это на самом деле означает, на примере.

Реле имеет две цепи — цепь питания и цепь управления. Когда вы нажимаете кнопку звукового сигнала на рулевом колесе, ток протекает через катушку реле в цепи питания, которая затем генерирует магнитное поле , которое замыкает переключатель в цепи управления. Как только этот переключатель замыкается, ток может достигать и питать рупор, и вы услышите шум.

Типы автомобильных реле

Хотя автомобильные реле выглядят одинаково, на самом деле их много различные типы реле, используемые для различных целей . Вот некоторые распространенные автомобильные реле и их функции:

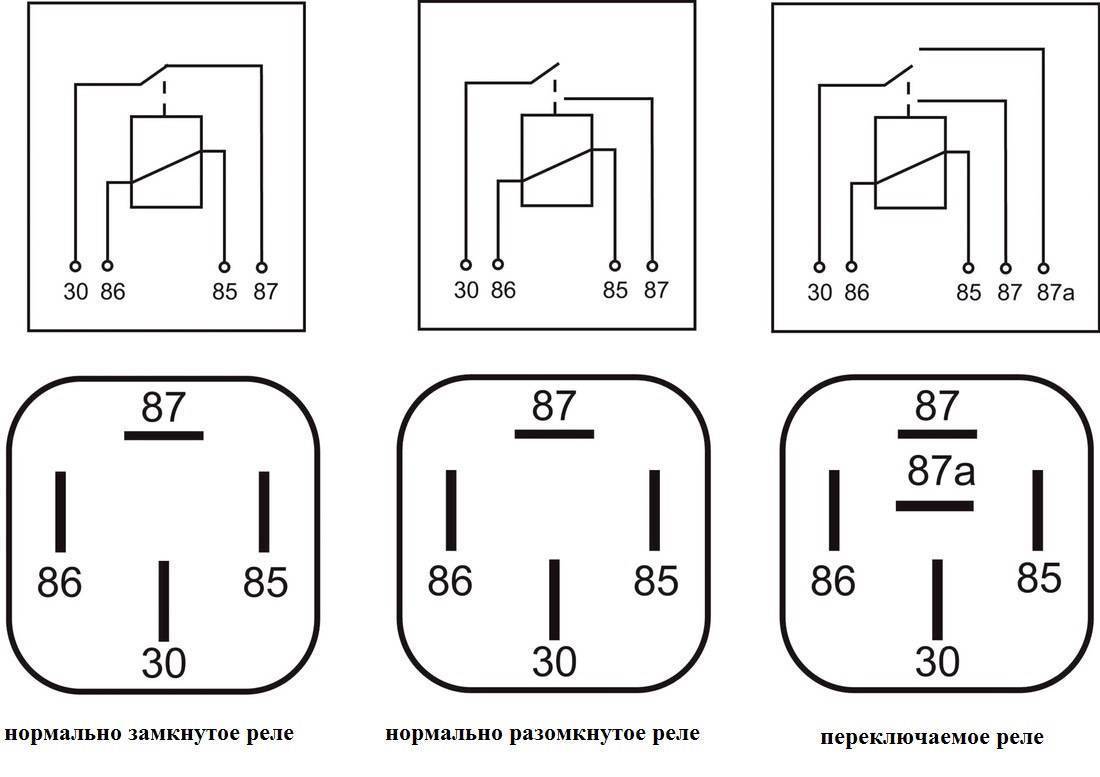

• Нормально разомкнутые: Эти нормально разомкнутые реле имеют четыре контакта и могут быть подключены только одним способом, поскольку по умолчанию они находятся в разомкнутом положении.

• Нормально закрытый: Это замкнутое реле похоже на нормально разомкнутое реле, но по умолчанию находится в закрытом положении.

• Перекидное: Эти стандартные автомобильные реле имеют пять контактов и могут быть подключены тремя способами — нормально разомкнутым, нормально замкнутым или в качестве переключателя (как разомкнутого, так и замкнутого) переключения тока с одной цепи на другую и обратно. .

• Двойной ход: С помощью этого реле можно управлять двумя разными цепями, подключив одну цепь к нормально разомкнутому контакту, а другую к нормально замкнутому контакту.

• Тепловые мигалки: Тепло от электрического тока, протекающего через катушку, активирует контакты этого реле, которые замыкаются при охлаждении.

• Реле с юбкой: Эти реле используются на открытых частях автомобиля. У них есть юбка, закрывающая гнездо для защиты контактов реле от воды и загрязнений.

Позвольте Джерри найти вашу цену всего за 45 секунд

Без спама · Без длинных форм · Без комиссий

Найдите страховые сбережения (100% бесплатно)

Как заменить реле, которое не работает?

Допустим, ваша система зажигания не работает, и вы использовали мультиметр, чтобы подтвердить, что у вас неисправно реле стартера зажигания . Вам нужно будет заменить его, чтобы он снова заработал.

К счастью, заменить неисправное реле довольно просто. Все, что вам нужно, это Замена реле и Для выполнения этих шагов:

• Убедитесь, что ваш автомобиль выключен

• Найдите коробку предохранителя вашего автомобиля и удалите крышку. В вашем автомобиле может быть несколько блоков предохранителей, расположенных под капотом, в салоне и в багажнике, поэтому убедитесь, что вы выбрали нужный

• Определите реле , соответствующее неисправному компоненту

• Отсоедините неисправное реле , чтобы удалить его

• Установите обратно крышку на блок предохранителей реле

• Вставьте новое реле , убедившись, что оно находится в правильном положении

Наконец, заведите автомобиль и проверьте электрические компоненты , чтобы убедиться, что реле работает правильно. Если все выключается и включается как положено, поздравления в порядке. Вы успешно заменили автомобильное реле!

Страхование автомобиля без проблем

Знаете, что еще проще, чем заменить неработающее реле? Используйте приложение Джерри, чтобы позаботиться обо всех ваших потребностях в страховании автомобиля!

Jerry

— это

приложение для сравнения страховок №1

, которое всего за 45 секунд собирает всю вашу информацию от существующей страховой компании, чтобы убедиться, что вы не переплачиваете за страховое покрытие.

Выберите индивидуальное конкурентное предложение от ведущих страховых компаний, а Джерри позаботится обо всем остальном — обеспечит безопасность вашего нового полиса и поможет вам отменить старый по запросу.

Нет длинных форм. Никаких звонков вокруг. Никакой тяжелой работы. Только экономия!

“

Джерри

сделали переход на новую страховку таким быстрым и легким! Мой ежемесячный платеж увеличился с 469 до 362 долларов за счет перехода на Progressive. 10/10 рекомендую!” — Luanne T.

РЕКОМЕНДУЕТСЯ

Тысячи клиентов сэкономили в среднем 887 долларов США в год на страховании своего автомобиля с Jerry

Это отличное приложение, но обслуживание клиентов еще лучше! Не говоря уже об удобстве! Мой муж и я получили самую низкую скорость (намного ниже, чем цены, которые я нашел в Интернете через мои собственные поиски), быстро и почти все через текстовое сообщение! Большое спасибо за беспроблемный опыт👍

Габриэлла Р.

Найдите страховку (100% бесплатно)

Рейтинг 4.7/5 в App Store

Часто задаваемые вопросы

Понимание работы автомобильных реле

Понимание назначение реле в автомобилестроении очень важно как небольшой портативный компонент, безопасный срок службы многих крупных электроприборов в нашем автомобиле. после публикации подробного поста о реле общего назначения я понял, что писать об автомобильных типах будет полезно.

Сегодня вы познакомитесь с определением, применением, компонентами, схемами, типами и работой реле в автомобилестроении. Вы также узнаете преимущества и недостатки этих автомобильных реле.

Подробнее: Знакомство с различными типами реле

Содержание

• 9011 1

  • • 9 0111

    Определение автомобильных реле

    Автомобильное реле — это переключатель с электронным или электромеханическим управлением, предназначенный для постоянного напряжения в условиях комфорта пассажиров и удерживающие системы. Он также контролирует уровни мощности в суровых условиях.

    Так же, как и другие переключатели, реле управляются электроэнергией, компьютером или модулем управления. Автомобильное реле предназначено для автоматизации включения и выключения электрических цепей в определенное время. Однако функции реле — это больше, чем просто автоматизация; он обеспечивает возможность коммутации нескольких цепей, в том числе различных типов напряжения. Это произойдет в пределах одного и того же реле в одно и то же время.

    Как правило, реле представляют собой электрические переключатели, работающие на основе электромагнетизма и преобразующие слабые электрические импульсы в большие токи. Это преобразование происходит, когда электрический вход активирует электромагниты для формирования или разрыва существующих цепей.

    Используя слабые входы для подачи более сильного тока, реле могут эффективно действовать как переключатель или усилитель электрического тока. Они зависят от желаемых приложений.

    Подробнее: Разница между двигателями SI (искровое зажигание) и CI (воспламенение от сжатия)

    Применение

    Автомобильные реле применяются в различных частях транспортных средств для питания определенных компонентов. Одно или несколько устройств в автомобиле могут зависеть от релейной системы, чтобы они могли работать соответствующим образом и останавливаться, когда в одном из них возникает неисправность. Детали транспортных средств, в которых используются реле, включают индикаторы приборной панели, фары, тормозные и светофоры. Вентилятор двигателя также работает с реле. лобовое стекло, стеклоочиститель и т.д. по сути, наряду с предохранителем почти все бортовые электросистемы автомобиля имеют реле для их безопасности.

    Автомобильные реле используются для обеспечения функций переключения, поддерживающих современные электрические удобства и функции безопасности в транспортных средствах. Эти реле обеспечивают поддержку всех типов транспортных средств — легковых автомобилей, грузовиков, фургонов, прицепов, лодок и т. д.

    Релейные переключатели 12 В пост. автомобильный звуковой сигнал, фары, вспомогательные лампы, двигатели вентиляторов, двигатели вентиляторов и т. д.

    Подробнее: Знакомство с автомобильной тормозной системой

    Компоненты автомобильных реле

    Все реле имеют одни и те же первичные компоненты, но некоторые типы могут содержать дополнительные детали в зависимости от их особенностей в приложениях. Ниже приведены основные компоненты, которые можно найти во всех типах реле:

    Рама — это контейнер или сверхпрочная рама, которая содержит и поддерживает различные части реле.

    Катушка – это проволока, намотанная на металлический сердечник. Это часть, которая создает электромагнитное поле

    Арматура – подвижная часть, которая размыкает и замыкает контакты. Имеется прикрепленная пружина, возвращающая якорь в исходное положение.

    Контакты – это проводящая часть, которая заставляет реле замыкать (замыкать) или разрывать (размыкать) цепь.

    Реле имеют две цепи; Цепь питания и контактная цепь. Сторона возбуждения имеет катушку, а контакты реле имеют контактную сторону. Катушка реле находится под напряжением, когда ток протекает через катушку и создает магнитное поле. В блоке переменного тока полярность меняется 120 раз в секунду, в системе постоянного тока полярность также фиксирована.

    Схема автомобильного реле:

    Типы автомобильных реле

    Существует множество типов автомобильных реле на транспортных средствах, отвечающих требованиям различных приложений. Ниже приведены различные типы автомобильных реле и их функции:

    Нормально разомкнутые реле:

    Нормально разомкнутые реле имеют только четыре контакта и могут быть подключены только одним способом — нормально разомкнутыми. Это не похоже на типы переключающих реле, которые могут быть подключены к различным формам, включая Н.О.

    Реле переключения:

    Это распространенные типы реле в автомобилях, они имеют пять стандартных контактов. Они могут быть нормально разомкнуты (Н.О.) с помощью контактов 30 и 87, нормально замкнуты (Н.З.) с помощью контактов 30 и 87а. эти реле также могут быть подключены как переключатели (как Н.О., так и Н.З.) с использованием 30 и обоих контактов 87 и 87a.

    Присоединяйтесь к нашему информационному бюллетеню

    Всякий раз, когда реле используется в качестве переключателя, оно переключает ток с одной цепи на другую и обратно. Это зависит от состояния его катушки (ВКЛ или ВЫКЛ).

    Реле с двойным разомкнутым контактом:

    Реле с двойным разомкнутым контактом имеет пять контактов, как и переключающее реле, но имеет двойной набор контактов вместо одного контакта. Из-за этого контакты 87 и 87a нормально разомкнуты (НО) внутри реле, в отличие от 87а, который нормально замкнут (НЗ).

    Герметичные реле:

    Герметичные реле — это специальные реле, функционирующие как реле других типов. Его отличие от других в том, что его нижняя часть загерметизирована эпоксидной смолой, чтобы вода не могла проникнуть внутрь. Ограничение залитого реле в том, что его нельзя отремонтировать.

    Подробнее: Понимание работы системы зажигания от магнето

    Светодиодные мигалки:

    Светодиодные мигалки электрически управляются небольшой твердотельной интегральной схемой (ИС). Он предназначен для работы с низким потреблением тока светодиодного освещения, не вызывая проблем. Ну, несколько подключенных огней не влияют на его мощность.

    Реле задержки времени: Реле времени

    являются популярными типами реле, которые регулируются для поддержания и контроля тока, протекающего через его контакты. Продолжительность протекания тока также может варьироваться от 2 секунд до 3 минут после отключения питания катушки.

    Эти типы реле содержат полупроводниковую схему синхронизации с переменным резистором, который управляет эффектом временной задержки. Реле задержки времени обычно используется для включения стояночных огней транспортных средств в течение длительного времени после того, как транспортное средство выехало, чтобы вы могли объехать автомобиль.

    Реле-мигалка:

    Реле-мигалка имеет два или три контакта, в отличие от стандартных реле с четырьмя-пятью контактами. В двухконтактном мигалке один контакт подключается к питанию, а другой к цепи освещения. В то время как мигалка с тремя контактами с дополнительным контактом, который будет подключен к световому индикатору, который позволяет пользователю знать, что мигалка включена.

    Не все реле мигалки на самом деле работают как реле, некоторые действуют скорее как автоматический выключатель. Но они все еще групповые, как реле.

    Тепловое (стандартное) мигающее устройство:

    Большинство импульсных реле управляются термически, как автоматический выключатель. Ток, протекающий через катушку реле мигалки, создает достаточное количество тепла. Это тепло заставляет контакты внутри реле отклоняться, вызывая размыкание контактов и прекращение протекания тока.

    Как только рассеется достаточное количество тепла, контакты вернутся в исходное положение и снова потечет ток. Поскольку эти контакты постоянно «замыкаются и размыкаются», это приводит к миганию указателей поворота. Что ж, количество света, подключенного к тепловизору, будет определять его выходную мощность.

    Электромеханическая мигалка:

    Электромеханическая мигалка работает с печатной платой, которая содержит конденсатор, пару диодов и катушку для создания такой же схемы вспышки, как и стандартная мигалка. Эти типы импульсных реле способны выдерживать более высокие нагрузки с улучшенными характеристиками по сравнению с тепловыми импульсными реле. Количество света, подключенного к этим типам мигалок, меньше влияет на его мощность.

    Вспышки-вспышки:

    Вспышки-вспышки также известны как чередующиеся мигатели, в которых используется полупроводниковая вспышка. Эта схема помогает чередовать две отдельные цепи ламп.

    Реле с юбкой:

    Реле с юбкой имеют расширенную юбку вокруг нижней части для уплотнения гнезда. Это предотвращает попадание воды и загрязнений на контакты реле. Эти реле часто используются в открытых участках автомобилей.

    Подробнее: Понимание работы электронной системы зажигания

    Принцип работы

    Работа реле менее сложна и ее легко понять. Если реле разомкнуто, вы увидите в нем катушку электромагнита, переключатель и пружину. Эта пружина удерживает переключатель в этом положении до тех пор, пока ток не пройдет через катушку. Затем катушка генерирует магнитное поле, которое перемещает переключатель, который включает и выключает.

    На приведенной выше схеме показана распиновка типичного реле на 12 В. Эти контакты пронумерованы; 85 и 86 — контакты катушки, а 30, 87 и 87а — контакты переключателя. Контакты 87 и 87a — это два контакта, к которым будет подключаться 30. То есть, если катушка не активирована, 30 всегда будет подключен к 87a, когда переключатель выключен. Но если ток подается на катушку, 30 будет контактировать с контактом 87.

    Что ж, в зависимости от того, как вы хотите, чтобы реле работало, вы можете установить 87 и 87a как открытые или закрытые. Если для вашего оборудования требуется закрытое реле, вам нужно подключить его к 87a, его также можно поменять местами, если вы хотите нормально разомкнутое реле. большинство реле имеют маркировку внизу, чтобы легко идентифицировать источник питания.

    Посмотрите видео, чтобы узнать, как работают автомобильные реле:

    Преимущества и недостатки автомобильных реле

    Преимущества:

    Ниже приведены преимущества реле во всех видах автомобилей:

    9007 5 Коммутация сильного тока цепь с использованием слаботочной цепи.
