Как Замкнуть Стартер Напрямую — Перемкнуть Отверткой, Или Завести Неработающую Машину Если не Крутит, Закоротить и Включить Замыкание, Провод Клемм

Содержание

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Случаи, в которых проблему можно решить на месте

Если стартер не крутит, завести машину можно несколькими способами:

• замкнуть
  контакты стартера отвёрткой;
• соединить
  пускатель напрямую с аккумулятором.

В автомобильной системе стартеру выделяется отдельная роль — раскручивать коленвал, чтобы создать нужный крутящий момент и степень сжатия для топливно-воздушной смеси. Естественно, пускатель функционирует вкупе с другими узлами и электрическими системами. Поэтому могут произойти повреждения различного свойства:

• отсутствие напряжения в бортовой сети;
• разрядка аккумулятора;
• повреждение проводов;
• проблема в замке зажигания;
• несоответствие вязкости масла в картере;
• ослабление контактов.

Если не работает именно стартер, то в большинстве случаев выходит из строя тяговое реле, сгорает обмотка катушки, пробуксовывает бендикс или туго ходит привод винтовой нарезки.

Некоторые повреждения стартера допускают его нормальную работу при заведённом двигателе. А вот раскрутить тяжёлый маховик с первого раза ему не удаётся. В любом случае после удачного запуска необходимо срочно отвезти стартер на профессиональную диагностику, чтобы выявить истинную причину неисправности.

Таким образом, сбой в работе
стартера может быть вызван:

• неисправностью пускового реле;
• износом бендикса;
• неполадками со втягивающим реле;
• сгоранием внутренних элементов узла.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

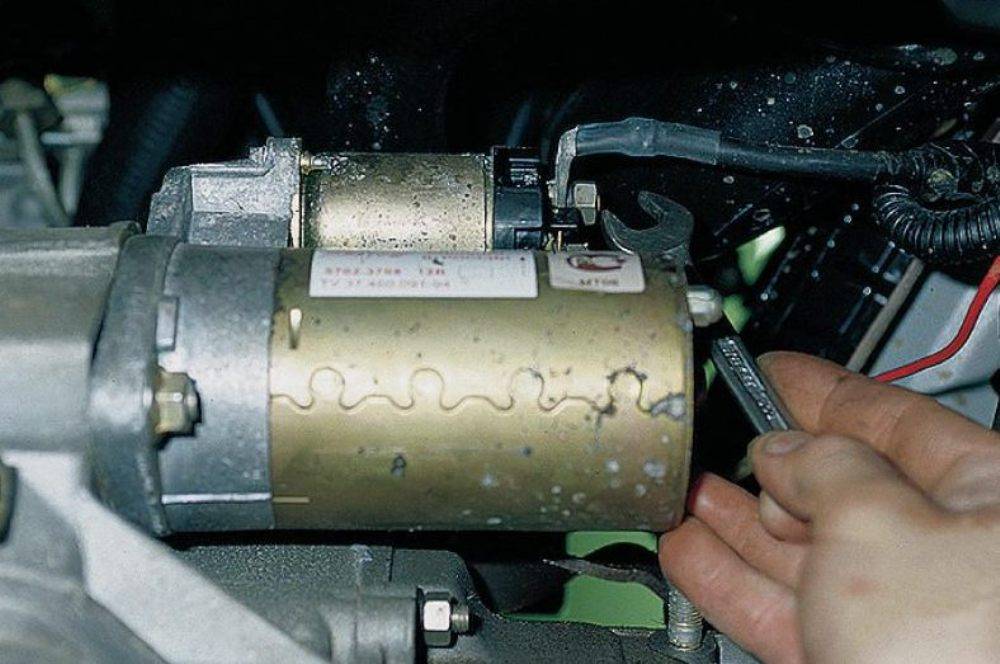

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

Обязательно перед этим нужно поставить машину на ручник и в нейтралку, во избежание несчастных случаев. Сам инструмент должен иметь изолированную ручку и довольно толстый стержень. Поэтому рекомендуется использовать один из вышеописанных предметов. Монтировку или ключ можно обмотать изолентой в месте захвата.

Замыкать контакты B и S, M и B — категорически запрещено! Расшифровка: B – Bold или толстый провод — контакт постоянного напряжения. На многих стартерах закрыт защитной резиновой шляпкой и помечен «+12». M – Motor или электрический мотор. S – Start, изготовлен контакт в виде резьбового отвода, лепестка или штекера, зачастую закрыт пластиковым наконечником, поэтому перед принудительным замыканием надо снять.  8 – минусовой контакт, соединён с корпусом.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способа
реанимации стартера является риск спалить катушку зажигания автомобиля. По этой
причине не рекомендуется повторно совершать процедуру — достаточно одного раза.
Если не получилось запустить мотор, значит, проблему нужно искать в другом
месте.

Ещё один неприятный момент: в
точках соединения отвёртки с контактами, независимо от ампеража автомобиля,
образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть,
дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом
минусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммы
типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения
стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст
возможность завести двигатель. Интегрировать самодельное устройство нужно с
силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть
провод.

Дальнейшие действия:

• поставить
  машину на нейтралку;
• включить
  зажигание;
• соединить «крокодил»
  с плюсовой клеммой аккумулятора.

Самодельная переноска с крокодилом

Если никаких других
неисправностей нет, стартёр должен заработать. После запуска силового агрегата
нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из
соединения, снятый штекер установить  на
место. Всё делается просто, но рекомендуется соблюдать осторожность. В
противном случае можно обжечься или замкнуть что-то.

Как еще можно завести машину, если стартер не крутит

Существуют и другие способы завести машину без стартера: путём буксировки или с толкача.

Важно! Оба варианта не подходят для автомобилей с АКПП, поскольку из-за особенностей конструкции «автомата» возможны негативные последствия.

Толкание — более распространённый
способ среди автомобилистов, но нужна помощь нескольких человек.

Буксировка авто потребует наличия
крепкого троса. Он соединяется с крюком другой машины, после чего та трогается
с места. Если нет проблем с зажиганием или других неисправностей двигателя, он
практически всегда заводится.

Только важно соблюдать несколько правил:

• ведущее
  транспортное средство не должно стартовать с места резко, на большой
  скорости, так как можно вырвать с места бампер или порвать трос;
• буксируемому
  авто запрещается резко тормозить или останавливаться, пока едет ведущая машина,
  что тоже грозит разрывом троса и другими последствиями;
• в момент
  отцепления троса не заглушать двигатель, иначе он может повторно не
  завестись.

Способ «толкача» подходит для любой модели, главное, плотный упор нескольких пар рук в багажник или капот машины. Коробку передач желательно выставить на 2-ю, 4-ю или заднюю передачу. Чем сильнее разгонится автомобиль, тем больше шансов завести двигатель. Поэтому рекомендуется толкать средство на спуске.

Ещё один вариант запуска подойдёт
для машин с передним приводом. Необходимо поднять автомобиль, вывесить одно из
колёс. Затем вывернуть его до упора в сторону от машины, намотать на покрышку
буксировочный трос или крепкую верёвку длиной 5 метров. Выставить третью
передачу, включить зажигание. Резко потянуть за шнур, раскрутив колесо. После
запуска мотора поставить рычаг коробки передач на нейтральную скорость. Данный
способ проводится с помощником — один человек сидит в машине, другой тянет за
верёвку.

Некоторые заднеприводные
автомобили, например, Ваз 2107, можно запустить кривым стартером — заводной
ручкой. Вдев её одним концом в специально предусмотренное отверстие на кузове,
следует быстро вращать в одном направлении.

Стартер является несложным, но
чрезвычайно важным компонентом машин с двигателем внутреннего сгорания. 90%
случаев трудного пуска объясняется проблемами с окислившимися контактами,
обрывом проводов или неисправностью электрики. Поэтому в первую очередь
рекомендуется провести ревизию этих составляющих.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Как замкнуть стартер отверткой своими руками

Оказавшись в непредвиденной ситуации, автомобилист должен быть всегда готов действовать по инструкции. Если он обладает соответствующей информацией, то ему нипочем никакая проблема, даже если автомобиль не заводится.

Многим автомобилистам приходится хоть раз в жизни сталкиваться с проблемами, связанными со стартером транспортного средства. Стартер упорно отказывается работать, как раньше, хотя и само не испорчено (проблемой становится втяг. реле). Что делать в этом случае и как оживить стартер, мы и рассмотрим в нашей статье. Существует известный всеми людьми на земле закон Мерфи, как его еще называют в народе закон подлости. Машина портится в самый неподходящий момент, когда нужно срочно куда-либо ехать, а время все поджимает и поджимает. Ничего в этом случае не остается, как замкнуть контакты стартера, чтобы оживить этот важный элемент автомобиля.

Содержание

1. Диагностика
2. Способ первый или напрашивающийся сам по себе
3. Способ второй — буксировка
4. Третий способ — замыкание

Диагностика

Она необходима прежде, чем автомобилист хочет приступить к активным действиям. Если суметь выявить причины такого поведения стартера, то их можно устранить прямо на месте, не отправляясь даже в автосервис и не теряя лишнего времени. Азы ремонта стартера учат нас, что самыми сложными поломками считаются следующие:

• Реле стартера вышло из строя;
• Втягивающее реле испортилось;
• Износился бендикс;
• Обмотка стартера перегорела.

В случае, если хоть одна из вышеприведенных поломок подтвердилась, приходится искать способы завода авто с нерабочим стартером. Они есть, но их очень мало. Зато они помогут справиться с проблемой на все 100 процентов.

Способ первый или напрашивающийся сам по себе

Этот способ называют дедовским и он подразумевает помощь нескольких крепких ребят, оказавшихся ненароком рядом. Достаточно упереться им руками в багажник или капот автомобиля, разогнать его, а водителю в это время надо будет успеть завести двигатель на второй передаче или задним ходом. Если скорость автомобиля будет достаточной, а остальные детали в порядке, то не завестись машина просто не может. Такой способ в народе называют еще с толкача.

Способ второй — буксировка

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

• Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
• Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
• Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Третий способ — замыкание

И наконец, мы подошли собственно к теме данной статьи: правильно замкнуть стартер отверткой. В этом случае не нужна грубая физическая сила или буксировка. Достаточно будет вооружиться простой отверткой, желательно с длинной рукоятью. Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер — отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка — это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку. Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах. Чтобы обезопасить катушку от перегорания рекомендуется сделать следующее:

Замыкание

• Попросить ассистента сесть в автомобиль;
• Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Таким образом, научившись самостоятельно оживлять стартер, можно спокойно отправляться на самые дальние расстояния.

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил полностью разобрать свой б/у стартер, чтобы на наглядном примере показать как происходит его разборка и последующий ремонт устройства. Также опишу втягивающее реле, которое часто является причиной неработоспособности самого стартера. Пожалуй, стоит начать с этого.

Чистка копейки от нагара на втягивающем реле

Все это лучше делать на снятой детали, о чем можно прочитать здесь . После этого с помощью глубокой головки и ключа откручиваем три гайки крепления крышки к телу, как это хорошо видно на фото ниже:

Когда все гайки откручены, необходимо с одной стороны надавить на все болты, а с обратной стороны вытащить: будет мешать провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет очистить от налета и нагара, если они есть. Также необходимо открутить сами копейки (всего две штуки), открутив две гайки на внешней стороне крышки:

А потом их можно вынуть руками, с обратной стороны:

Также тщательно зачистить их мелкой наждачной бумагой до блеска:

обратный порядок. Если проблема была именно в сгоревших копейках, то она точно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере тоже могут износиться и привести к выходу из строя агрегата. В этом случае их необходимо заменить. На автомобилях семейства «классика» стартеры немного отличаются друг от друга. Но при замене щеток особой разницы не будет. Нужно будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтиков. Либо открутить всего один болт, стягивающий защитную скобу, под которой находятся щетки:

А вот так все выглядит после:

Всего 4 кисти, каждая из которых доступна для удаления через отдельное окно. Достаточно просто открутить один болт его крепления:

А затем, нажав на пружинную скобу, поддеть ее отверткой, и она легко снимается:

Все остальные вынимаются там же образом, и вам нужно изменить их все сразу. Установка осуществляется в обратном порядке.

Разборка стартера ВАЗ 2107 и замена основных узлов

Для разборки стартера нам понадобится следующий инструмент:

• Торцевая головка 10
• Трещотка или кривошип
• Ударная или силовая отвертка под ключ
• Плоская отвертка
• Молоток
• Гаечный ключ (в моем случае 19)

Сначала ключом на 10 откручиваем две гайки, которые показаны ниже:

Затем снимаем крышку, поддев ее отверткой г если необходимо:

После этого можно снять корпус со штырьков вместе с обмоткой:

Если необходимо заменить обмотку, то тут нам и понадобится силовая отвертка. Необходимо открутить по 4 болта на корпусе с каждой стороны, как наглядно показано ниже:

После этого опускаются пластины, прижимающие обмотку, и ее можно смело снимать:

С части с якорем бесплатно, вы можете начать его демонтаж. Для этого тонкой отверткой подденьте пластиковую скобу, на фото ниже она показана после смещения:

И вынимаем якорь из передней крышки корпуса стартера:

А чтобы снять муфту с вала, надо снова снять стопорное кольцо отверткой:

И после этого легко снимается с вала ротора:

При необходимости ремонта или замены отдельных деталей покупаем новые и устанавливаем их в обратном порядке.

Проверка стартера – Причины неисправности, устранение неполадок

НЕИСПРАВНОСТЬ СТАРТЕРА: СИМПТОМЫ

Следующие симптомы могут указывать на неисправность стартера, если двигатель не запускается:

• Нет реакции при нажатии на замок зажигания
• Стартер «щелкает», но не включается 900 58
• Стартер крутит слышно, но двигатель не включается

ПРИЧИНЫ НЕИСПРАВНОСТИ СТАРТЕРА: ПРИЧИНА НЕИСПРАВНОСТИ

Неисправность стартера может иметь разные причины:

• Неисправность электрических соединений
• Электромагнитный переключатель (включающее реле) тугой или неисправный
• Электродвигатель поврежден электрически
• Одинарная шестерня, шестерня стартера или муфта свободного хода повреждены

УВЕДОМЛЕНИЕ

9000 2 Безотказная подача питания на стартер необходим для его успешного функционирования. Аккумулятор автомобиля, плюс и масса стартера должны быть включены в диагностику неисправностей.

ПРОВЕРКА СТАРТЕРА: ПОИСК НЕИСПРАВНОСТЕЙ

Электрические неисправности в пускателе в основном вызваны перегрузками. Это может проявляться в замыканиях на землю и обмотку возбуждения и обмотки якоря, а иногда и в катушках управляющих элементов (электромагнитный выключатель). Угольные щетки и коллекторы подвергаются высоким нагрузкам и более подвержены неисправностям, чем генератор. В то время как, например, зажатие угольных щеток в генераторе не приводит к возникновению напряжения и, таким образом, разгружает генератор, зажатие угольных щеток в стартере приводит к образованию значительной дуги из-за больших токов. Эти дуги часто разрушают коллектор. Для устранения неполадок потребуются мультиметр и амперметр. Однако источники неисправности (такие как шестерня) также могут быть обнаружены с помощью акустического восприятия. См. также техническую информацию: «Земля (31)».

Стартер не крутит при включении замка зажигания.

90 002

Стартер не крутит при подключении кабеля аккумулятора напрямую к контактному винту ниже клеммы 30, или стартер вращается слишком медленно, или двигатель не прокручивается.

Стартер срабатывает и включается.

Мотор крутится только рывками или вообще не крутится.

Ведущая шестерня не расцепляется. Стартер срабатывает и заводится.

Мотор крутится только рывками или вообще не крутится.

Ведущая шестерня не расцепляется.

Стартер продолжает работать после отпускания замка зажигания.
