Микросхема-капелька, её практически невозможно перепаять

Наверняка многим из вас известна микросхема-капелька или как её еще часто называют «бескорпусная» микросхема. Во времена приставок «Денди», которые были так популярны после распада СССР, такая микросхема по одной, а то и более штук красовались на плате.

Что скрывается за этим черным пятном? Что такое микросхема-капелька и можно ли её перепаять? Давайте рассмотрим эти вопросы, которые представлены в данной статье https://svarkapajka.ru/.

Что такое микросхема-капелька?

Микросхема в виде черной капли на плате или попросту бескорпусная микросхема (компаунд) представляет собой кварцевый чип. Черное вещество, которым он покрыт сверху — это компаунд, специальное вещество для защиты некорпусированного кристалла.

Итак, как видно на фото, за компаундом микросхемы-капельки скрыт самый настоящий чип, который припаян к плате. Поэтому одну из микросхем, которая расположена под ним можно попробовать и заменить. Однако сперва потребуется снять, убрать компаунда с платы.

Как убрать компаунд с платы

Компаунд твёрдое вещество, которое нельзя срезать острым ножом. Вообще существует несколько видов компаундов, силиконовый компаунд и полиуретановый. Соответственно для удаления разных видов компаундов с платы потребуются совершенно разные приспособления и техники.

Убираем полиуретановый компаунд с микросхемы

  • Для этих целей потребуется паяльный фен, пинцет и зубочистка;
  • Сначала нужно выставить на фене температуру в 200 градусов, после чего следует нагреть компаунд феном;
  • Как только изоляция станет мягкой её нужно аккуратно снять зубочисткой.

После удаления компаунда, когда микросхема-капелька будет чистой, можно сразу же приступать к её выпаиванию. Для этого сначала нужно повысить температуру паяльного фена до 300 градусов, после чего еще раз нагреть микросхему горячим воздухом.

Как только на контактных пятаках появятся шары припоя, нужно продолжать еще греть 20-30 секунд. Далее в ход идёт пинцет, которым микросхема поддевается и после чего извлекается с платы. Здесь важно не повредить микросхему, поэтому действовать нужно особенно осторожно.

Определенную роль в снятии полиуретанового компаунда могут сыграть и некоторые растворители. Данные вещества позволяют легко убрать тонкие слои смолы, которые могут запросто попасть под микросхему и навредить ей тем самым.

Как убрать силиконовый компаунд с микросхемы

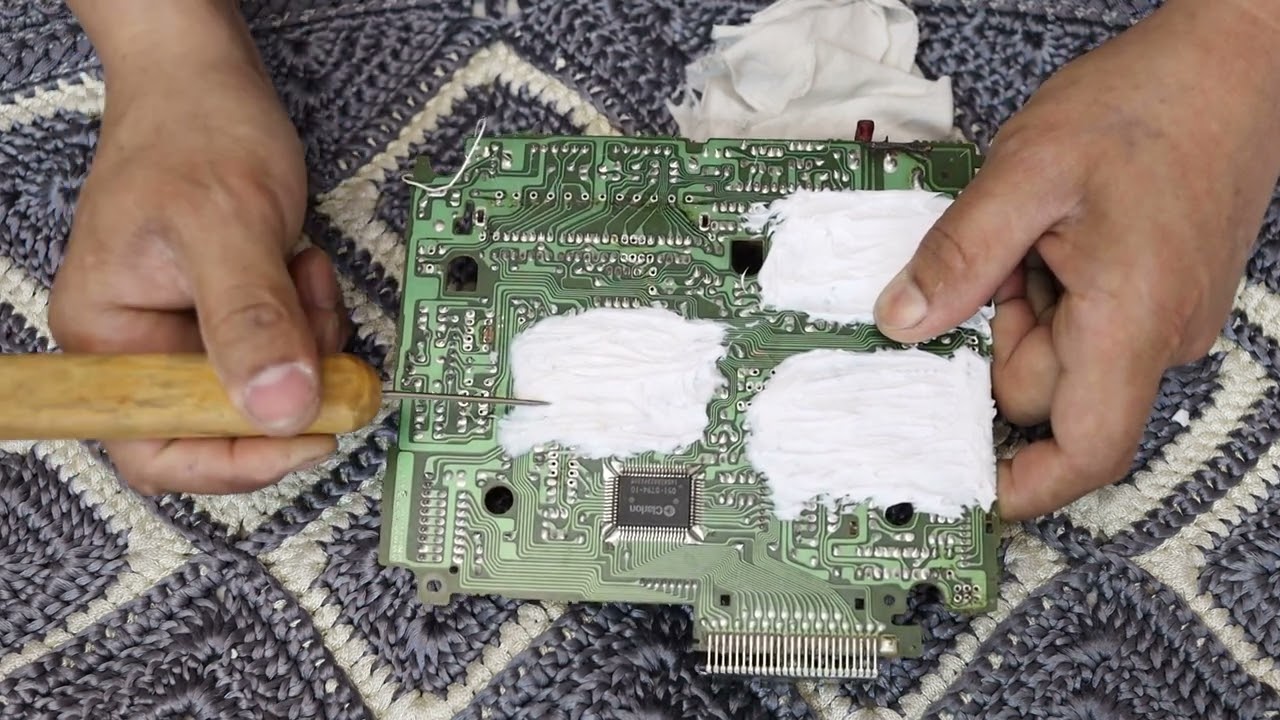

Силиконовый компаунд не такой прочный как полиуретановый, поэтому для его удаления не нужна столь высокая температура. Наилучшим вариантом убрать силиконовый компаунд с платы станет механический способ при помощи острого ножа, например или иглы.

После того, как основной слой силиконового компаунда снят с платы, вокруг микросхемы останется тоненький слой изоляции, который можно легко растворить химическим способом. Для этих целей лучше всего использовать натриевую или калийную щёлочь, которая наносится на компаунд с помощью мягкой кисточки для полного его растворения.

Силиконовый компаунд Rexant ПК-68

Обзор на компаунд силиконовый эпоксидный двухкомпонентный. Используется для вибро и термоизоляции печатных плат. Температура применения от – 40 до +250°С. Стоимость в российских рублях, т.к. покупал на территории РФ в российском интернет – магазине.

На момент опубликования статьи этот компаунд можно найти в большинстве радиотехнических магазинов по гораздо более низкой стоимости.

Описание применения под катом:

Мне этот расходник понадобился для заливки платы управления подогревателем Eberspacher.

Извечная проблема блоков управления подогревателей Webasto и Eberspacher – плохая пайка элементов.

Точнее, пайка может и хорошая. Хватает её на 3-5 лет. Затем появляются проблемы с работой подогревателей. Лечится снятием платы с прибора, снятием радиоэлементов и пайкой нормальным, пластичным и долговечным припоем.

Да здравствует заводской «зелёный» безсвинцовистый припой, который обеспечит работой не одно поколение электриков и электроников!

И если на блоках Webasto плата достаточно доступна и после ремонта нуждается лишь в покрытии защитным лаком, то в системах Eberspacher плата требует обязательной изоляции. Был соблазн залить строительным силиконовым герметиком. Но это не наш случай, если уж делать, то хорошо.

В наличии необходимой мне упаковки не было, заказывал в онлайн магазине «Все инструменты».

Заказ оформил быстро, оплату указал «при получении». На следующий день мне позвонил робот и попросил подтвердить заказ. С момента оформления до получения прошло 4 дня. В день получения должно было придти смс сообщение – нет его, тишина. Звоню на единый номер, переадресовали на менеджера, затем ответ: — Ждите смс. Ждать не стал, поехал «на авось».

Товар уже был в городе. Собственно – российская логистика хромает на все свои ноги…

При получении выяснилось, что при перевозке крышку пузырька раздавили, четверть состава вытекла в транспортный пакет. Ругаться не стал, забрал то, что осталось.

Упаковка содержит пузырёк из прозрачного пластика с основным составом и шприц с отвердителем. Основной состав прозрачный, имеет очень слабый запах силикона и эпоксидной смолы одновременно. Мажется и липнет очень хорошо. На ощупь как силиконовое масло, смывается плохо, надолго оставляет на пальцах ощущение жирности.

Разводил в стаканчике 50 мл основного состава и 3 мл отвердителя.

Работал в перчатках. После смешивания состав становится мутным от образования микропузырьков. Если работали с эпоксидной смолой, процесс выглядит точно так же.

Залил пространство под платой, установил и закрепил плату блока управления и залил её остатками компаунда сверху. Через час компаунд имел консистенцию густой сметаны. Через четыре – плотного желе. Время отверждения – 24 часа. Через 12 часов после заливки можно было ставить блок на устройство.

На всём протяжении полимеризации сильного запаха не ощущалось.

Это сразу после заливки, видны пузырьки воздуха.

Конечный результат. Компаунд чист и прозрачен.

На данный момент подогреватель работает уже полтора года, жалоб пока не было.

Товар приобретён для личного пользования на свои деньги.

Как удалить полимерно-силиконовый герметик с печатных плат
