1,6-литра двигателя EP6 / Mini N12

08.05.2021

9149

Летом 2002 года компании BMW и PSA (Peugeot и Citroёn) объявили о сотрудничестве для совместной разработки новых компактных бензиновых двигателей. Автопроизводителям был нужен современный силовой агрегат. Компании PSA было необходимо заменить устаревшие моторы TU серии. Компании BMW нужен был мотор для автомобилей Mini на замену бразильского агрегата Tritec (о нем мы уже рассказывали), а также базовый силовой агрегат для 1-й серии.

В итоге сотрудничества в 2005 году были созданы 4-цилиндровые бензиновые двигатели объемом 1,4 и 1,6 литра, причем старший доступен как в атмосферном, так и турбированном варианте. Атмосферники получили бездроссельный впуск с системой Valvetronic. Позже система Valvetronic появилась на турбированных EP6 мощностью 200 л.с., а также на всех его модификациях для автомобилей BMW.

Аналогичная ситуация и с фазовращателями: их два (т.е. на обоих распредвалах) у всех моторов EP6, кроме турбо-версий мощностью до 200 л. с.

Турбированным версиям достался турбокомпрессор типа TwinScroll, а также непосредственный впрыск топлива. Степень сжатия у моторов EP6 высокая. В частности у 1,6-литрового мотора – 11:1.

Моторы EP6 дебютировали в 2005 году на автомобилях Peugeot 207, затем на Mini. И распространились почти на все компактные модели Peugeot и Citroёn. Под капотом BMW 1-й и 3-й серии 1,6-литровый двигатель Prince появился в 2011 году и только в турбированном исполнении.

Базовый 1,4-литровый атмосферник выдает от 89 до 95 л.с., 1,6-литровый – 118 л.с.

Турбированный вариант развивает от 148 до 270 л.с.

На автомобилях группы PSA этот двигатель известен как EP6 (1,4-литровый – EP3). На автомобилях BMW он носит индекс N13. На Mini – N12 и N16, обновленные в 2010 году – N14 и N18, а 1,4-литровый вариант – N12.

1,4- и 1,6-литровый варианты в первую очередь отличаются ходом поршней: 77 и 85,8 мм, тогда как диаметр цилиндров у них одинаковый – 84 мм. Блок цилиндров алюминиевый, с помещенными в него чугунными гильзами.

Смотрите на YouTube-канале разборку атмосферного двигателя EP6, снятого с Peugeot 308 2008 года.

Выбрать и купить двигатель для Peugeot, двигатель для Citroёn или двигатель для Mini вы можете в нашем каталоге контрактных моторов.

Проблемы и надежность двигателя Peugeot и Citroёn EP6 / BMW N13

Двигатели EP6 считают «мечтой сервисменов» – без работы и заработка они не оставляют. Хотя всем сервисменам этот мотор по зубам. Уж слишком много специфических неприятностей он преподносит.

Все проблемы двигателей EP6 начинались еще в гарантийный период в основном из-за слишком длинных интервалов замены масла.

Хотя много моторов EP6 без дорогих поломок прошли более 150 000 км. Но на таком пробеге появлялся значительный жор масла. В основном из-за маслосъемных колпачков. Двигатели с масляным аппетитом выбрасывают сизый дым при перегазовке. Это можно проверить на стоянке.

До 2009 года двигатели EP6 считаются откровенно «сырыми»: уж слишком много у них недоработок и детских болячек.

Длинные интервалы замены масла

Много проблем в двигателях EP6 создали отложения закоксовавшегося масла везде, в том числе в масляных каналах. Дело в том, что производитель предписывал замену масла каждые 15 000 – 20 000 км. Однако оказалось, что масла не выхаживали подобный срок, особенно на фоне большого количества намотанных моточасов. На практике случалось так, что при интервалах в 20 000 км из поддона двигателя EP6 сливается 2-3 литра черной густой жидкости, которая раньше была маслом.

Из-за ухудшившейся смазки страдали все пары трения. Доходило до задиров постелей распредвалов и вкладышей коленвала, возникали задиры на юбках поршней и цилиндрах. Но до этого их строя выходили фазовращатели Vanos, компоненты бездроссельного впуска Valvetronic.

Масло в этом двигателе следует менять каждые 7 500 км и все специалисты советуют масло TOTAL Quartz Energy 9000 0w-30. Такая простая мера позволяет продлить ресурс и эксплуатировать этот двигатель без проблем сотни тысяч км.

Течи масла

Течи масла для двигателя EP6 – не редкость. Масло может подтекать через прокладки клапанной крышки, в том числе в свечные колодцы, через прокладки вакуумного насоса, прокладку корпуса масляного фильтра, передний сальник коленвала, проводку электромагнитного клапана маслонасоса и по болту-натяжителю цепи ГРМ.

Считается, что деградация резиновых уплотнений, контактирующих с маслом, возникает из-за увеличения кислотности масла на фоне больших межсервисных интервала. Моторы EP6, в которых масло меняется каждые 10 000 км или чаще, очень долго ездят сухими.

Привод помпы

Двигателю EP6 досталась помпа с уникальным приводом. Она приводится от ремня навесного оборудования через ролик, который прижимается к наружней части ремня навесного оборудования на шкиве коленвала.

Для версий двигателя EP6 под Евро-5 в этом приводе помпы есть соленоид, который управляет перемещением промежуточного ролика. Таким образом, регулируется работа помпы. Т.е. на этапе прогрева двигателя помпа отсоединена. Умный привод помпы двигателя EP6 можно отличить по подведенным к нему проводам.

Такой механизм стоит приличных денег – порядка 60 долларов. А менять его приходится тогда, когда резиновая фрикционная поверхность шкива помпы износится. При этом на работающем двигателе будет слышен глухой стук от ударов промежуточного ролика по частично разрушенной поверхности шкива помпы.

Термостат

Термостат с электронным управлением посредством нагревателя на двигателе EP6 неудачный. Из-за течи его пластикового корпуса его меняли по отзывной кампании. На некоторых гарантийных машинах его приходилось менять раз 5-6 из-за возникающих течей и заклинивания. Заклинивание термостата чревато перегревом двигателя.

Этот термостат дорогой: хороший заменитель стоит порядка $70 долларов, а оригинал в коробке с логотипами Peugeot, Citroёn или BMW обойдется в сумму до $110. Будет здорово, если после замены он пройдет хотя бы 50 000 км.

Датчик температуры ОЖ

Отдельного упоминания заслуживает датчик температуры охлаждающей жидкости. Он встроен прямо в корпус термостата. Датчик тоже был причиной замены всего узла по гарантии. Датчик просто глючит и показывает некорректную температуру двигателя: заниженную или завышенную. Из-за этого возникают проблемы с запуском двигателя. ЭБУ учитывает показания датчика и готовит подходящую топливо-воздушную смесь. Если параметры смеси не соответствуют температуре, он не заводится. При этом из-за попыток запуска на слишком богатой смеси быстро выходят из строя свечи зажигания.

Сам производитель так намучался с этим датчиком и его гарантийными заменами, что предложил комплект из другого датчика, который устанавливается на место пробки развоздушивания системы охлаждения. Такая модификация доступна для атмосферных EP6.

Форсунки

При интенсивной городской эксплуатации с частой работой на холостых оборотах могут засориться форсунки, что проявится при холодных запусках в виде троения и вибраций, похожих на «чихание». При этом будут фиксироваться ошибки, указывающие на бедную или богатую топливную смесь.

Чтобы помочь мотору избавиться от такого «чиха», нужно добавить в топливо очиститель инжектора и проветрить двигатель в трассовых режимах. Вероятно, придется выкатать несколько баков топлива с добавленным очистителем, чтобы форсунки пришли в норму.

Вентиляция картерных газов

В клапанной крышке находится мембрана клапана вентиляции картерных газов. Как и на многих других двигателях со временем он лопается. Через трещинку во впуск начинает поступать неучтенный расходомером воздух. При этом двигатель начнет неровно работать на холостом ходу, будет сильнее подъедать масло. Также о разрушении мембраны точно говорит приглушенный свист от проходящего воздуха – он будет слышен во время работы двигателя.

На атмосферном EP6 мембрана достаточно легко меняется на новую, на рынке достаточно неоригинальных предложений.

Вакуумный насос

Двигатель EP6 оснащен вакуумным насосом, т.к. благодаря бездроссельному впуску в коллекторе не создается достаточного разряжения для создания вакуума для использования его.

Вакуумный насос регулярно требует внимания. Чаще всего он дает течь масла. Течь между ним и ГБЦ устраняется быстро и недорого заменой резинового колечка. Если масло появляется по стыку двух половинок вакуумного насоса, то можно попробовать разобрать его и «склеить» герметиком или подобрать подходящее резиновое кольцо.

При снятии этого вакуумного насоса ни в коем случае не проворачивайте его вал против часовой стрелки, т.к. он может заклинить. При установке на двигатель, проверяйте, крутится ли он, иначе можно попасть на распредвал или цепь ГРМ, которые пострадают из-за заклинившего насоса.

Кстати, руководство к авто с двигателем EP6 не рекомендует оставлять машину на передаче на стоянке, т.к. «при вращении коленвала и всего ГРМ в обратную сторону возможно повреждение лопаток насоса».

Также добавим, что на фоне длинных межсервисных интервалов вакуумный насос становился жертвой отсутствия смазки из-за закупорки магистрали, подводящей к нему масло. Он просто заклинивал. Разумеется, при этом у машины на ходу пропадало усиление тормозов. В некоторых случаях происходило повреждение ГРМ: обрыв цепи, поломка распредвала или проворачивание шестерен распредвалов.

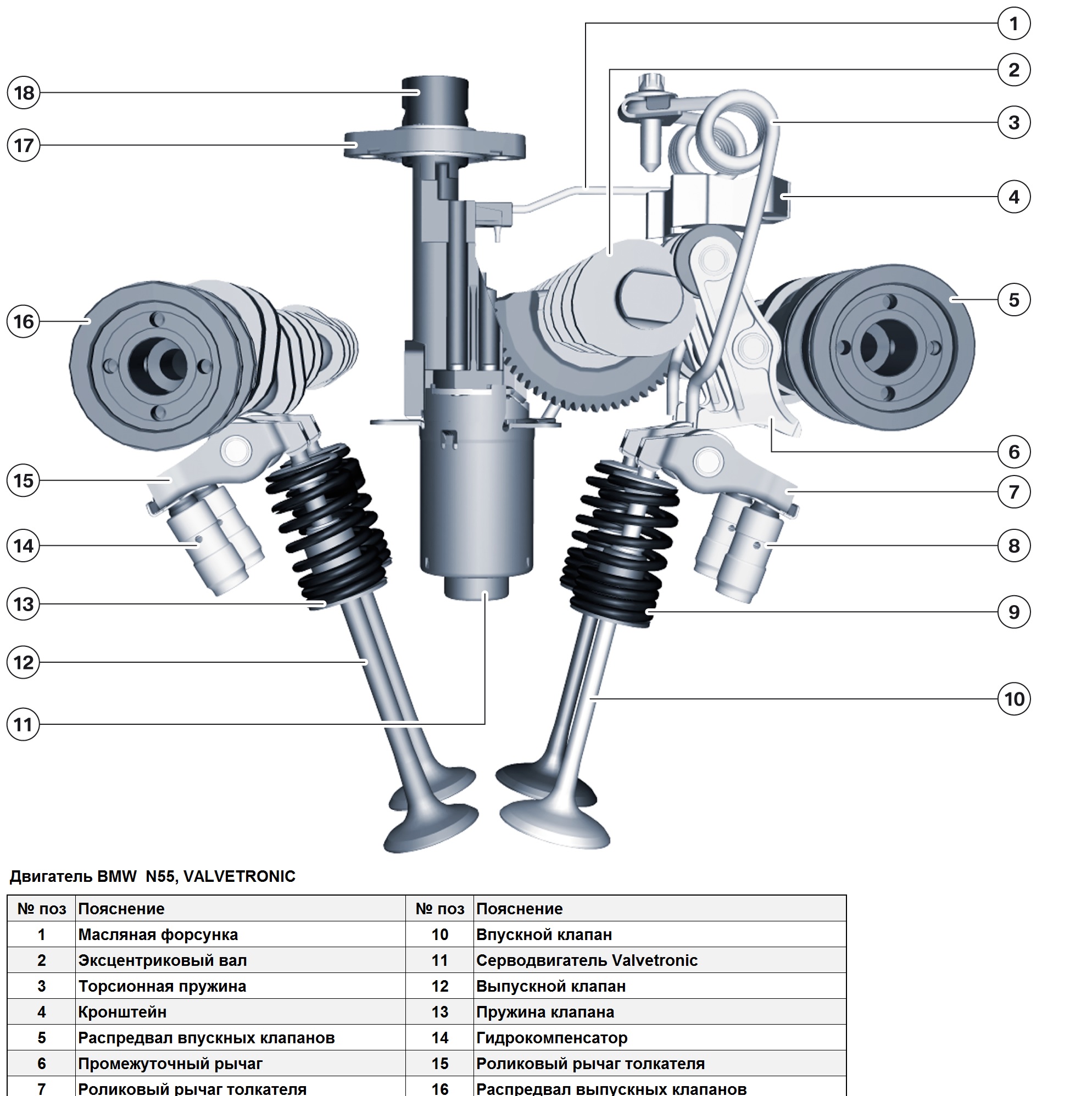

Привод Valvetronic

Система Valvetronic призвана изменять подъем впускных клапанов, тем самым регулируя поступление воздуха в цилиндрах. Из-за продолжительных интервалов замены масла, а также эксплуатации двигателя при низком уровне масла изнашивается червячная передача привода шестерни, регулирующей высоту подъема клапанов.

Фазовращатели

Муфты-регуляторы фаз газораспределения двигателя EP6 становятся жертвой состарившегося масла и мусора в нем. Засоряются не только сами муфты, но и клапана, регулирующие подачу масла к ним. Кроме того, из-за жора масла или засорения масляных каналов муфтам может элементарно не хватать этого самого масла – такое случается с EP6.

В итоге регулирование фаз нарушается, из-за чего у двигателя буквально пропадает холостой ход, он работает неустойчиво, рычит, плохо тянет и может сильно богатить топливную смесь. Вместе с этим или через некоторое время возникают ошибки, указывающие на неисправность фазовращателей и проблемы в регулировании состава смеси.

Отдельно отметим, что ошибка, указывающая на слишком богатую топливную смесь, на двигателе EP6 в первую очередь связана с проблемами с регулированием фаз. Замена лямбда-зонда и чистка форсунок в борьбе с ней не поможет.

Распредвалы

Из-за проблем со смазкой уплотнительные кольца фазовращателей буквально пропиливают канавки в крышках распредвалов. Через образовавшийся зазор уходит масло, подаваемое к фазовращателям. В результате муфты не могут обеспечить требуемый доворот распредвалов. Затем возникают все те же симптомы и ошибки, указывающие на неисправность фазовращателей. Это очень распространенная проблема ранних экземпляров двигателя EP6, выпущенных до 2011 года. Позже стальные кольца заменили на пластиковые.

Проточенные кольцами крышки распредвалов отдельно не продаются, они идут только в комплекте с ГБЦ. Как вы понимаете, устранение такой неисправности обходится очень дорого.

Цепь ГРМ

Цепь ГРМ неприятно удивила очень низким ресурсом: она довольно быстро растягивается. Она начинала греметь уже при пробеге 80 000 км, а на турбированных растягивалась при меньших пробегах. На атмосферном двигателе EP6 предел выступания штока гидронатяжителя цепи – не более 73 мм. Если он выступает больше, то цепь сильно растянута.

Из-за растяжения цепи мотор грохочет «на холодную», происходит смещение фаз газораспределения, из-за чего возникает много ошибок и симптомов, описанных выше. До перескока цепи обычно не доходит, т.к. двигатель просто невозможно эксплуатировать, и владелец обращается на сервис.

Натяжитель цепи ГРМ

Натяжитель цепи ГРМ двигателя EP6 выполнен в виде болта. Такой же болт мы видели на двигателе BMW N45. Его первоначальная конструкция неудачная: при пробегах более 50 000 км он не мог обеспечить нормального натяжения цепи на остановленном двигателе. Из-за этого после запуска мотор может EP6 громыхать цепью некоторое время. Также этот болт может просто выкрутиться, из-за чего подаваемое к нему маслу потечет наружу.

К 2010 году производитель предложил улучшенный натяжитель. Он идет с новой шайбой, предотвращающей ее откручивание, и более жесткой пружиной. Также обратный клапан в его конструкции находится в головке натяжителя, а не в штоке, как в старом.

Заглушка в ГБЦ

Редкая и известная проблема двигателя EP6 – выскакивание стальной технологической заглушки. Обычно они покидают свои места после перегрева ГБЦ. Наиболее опасно выскакивание заглушки, расположенной со стороны цепи ГРМ. Если эта заглушка отвалится, то сама она упадет куда-то в район шкива коленвала, а через ее отверстие потечет антифриз и попадет прямо в картер. В этом случае в масло попадает не менее литра антифриза, расширительный бачок будет пустым.

Маслосъемные колпачки

Маслосъемные колпачки едва выхаживают 150 000 км, особенно на горячих выпускных клапанах, и начинают пропускать масло. Оно подгорает и застывает на клапанах, частично попадает в цилиндры. Сгорающее в цилиндрах масло впоследствии серьезно сокращает срок службы катализатора. И конечно, уровень масла в двигателе падает. Лучше всего не доводить ситуацию до необходимости чистки клапанов от нагара и менять маслосъемные колпачки превентивно, при появлении первых признаков жора масла. Обычно на новых двигателях EP6 такая необходимость наступала при пробеге около 50 000 км.

ГБЦ и седла клапанов

Нередкая и неприятная проблема двигателя EP6 – выпадение седел клапанов. Обычно это случается с седлами впускных клапанов. Суть в том, что при работе двигателя ГБЦ остается более горячей, чем «проветриваемые» и чуть более холодные седла впускных клапанов. Седла как таковые не выпадают, а смещаются. При этом соответствующий клапан может перекоситься и начать подклинивать в своей направляющей.

На проблему с седлами указывают пропуски зажигания. В одном или нескольких цилиндрах на прогретом моторе на холостых оборотах хаотично возникают пропуски зажигания, фиксируется соответствующая ошибка. Причем чем дольше эксплуатируется двигатель со смещенными седлами, тем раньше и быстрее по мере прогрева мотора появляются эти ошибки.

Разумеется, с целью «вылечить» пропуски зажигания владельцы и сервисмены успевают поменять свечи, катушки, форсунки и измерить компрессию – она будет нормальной.

Если после всех стандартных мер эта проблема двигателя EP6 не была устранена, то нужно на работающем с пропусками двигателе снять фишку c любого клапана, управляющего фазовращателем, или с датчика положения распредвала. Если в этот момент мотор начнет работать ровно, то однозначно нужно снимать ГБЦ и везти на ремонт с переустановкой седел клапанов.

Также добавим, что в некоторых случаях при выпадении седел сваливаются и рокеры с соответствующих впускных клапанов. Ну и в очень редких случаях седла действительно выпадают, повисают на тарелках клапанов и потом взаимно «забивают» друг друга. Еще и поршень может добавить, ударив по клапану, зажавшему выпавшее седло.

Масленый насос

Масленый насос двигателей EP6 под нормы Евро-5 оснащен управляемым электрическим клапаном, обеспечивающим управление давлением в масляной магистрали.

Клапан регулировки давления и подачи масла требует внимания. Он просто подклинивает, из-за чего начинаются сбои в регулировке давления. Обычно о его неисправностях говорит соответствующая ошибка. Также на необходимость его замены указывает подтекания по его проводке. Проводка клапана заходит в картер через отверстие в блоке двигателя. Именно в этом месте моторы EP6 текли маслом. Эта проблема признана заводом. Для ее решения был выпущен ремкомплект со втулкой, уплотняющей это отверстие в блоке.

При неполадках клапана маслонасоса его нужно заменить как можно скорее, иначе он может заклинить и при высоких нагрузках давление в масляных магистралях не будет подниматься до требуемого уровня.

Иногда на двигателе EP6 из-за проблем с маслом насос сильно изнашивается и перестает создавать необходимое давление. Об этом двигатель EP6, к счастью, довольно оперативно сообщает и вместе с этим может зафиксировать ошибки по работе фазовращателей. После такого эксплуатировать двигатель нельзя и необходимо измерить фактическое давление. Давление масла на холостом ходу должно быть 1,7 бара, при 4000 об/мин – 3,5 бара (допускается отклонение на 0,3 бара).

Выбрать и купить двигатель для Peugeot 207, для Peugeot 308, двигатель для Citroёn C4, двигатель для Mini вы можете в нашем каталоге контрактных моторов.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Peugeot, автомобилей Citroёn и автомобилей Mini и заказать с них автозапчасти.

Вернуться к списку новостей

08.05.20219149

1,6-литровый двигатель EP6 / Mini N12

2002 год знаменателен для концерна BMW и PSA, подписавших партнерский договор для того, чтобы разработать новые модели компактных дизельных двигателей. Популярные автозаводы нацелились на создание нового силового агрегата. PSA хотела усовершенствовать модели TU серии. BMW планировала разработать новые движки для Mini базовых двигателей для 1-й серии.

Тандем двух концернов оказался весьма плодотворным. Через три года после подписания договора был выпущен ДВС с 4-мя цилиндрами, литражом 1,4 и 1,6 литра. Первый доступен в двух версиях – атмосферном и турбированном. У атмосферной модификации впуск без дроссельной заслонки с системой Valvetronic. Немного позднее системой Valvetronic оснастили и турбированные EP6, мощность которых составляет 200 л.с.

После дебюта мотора ЕР6 производители поняли, что создали универсальный, действительно особенный ДВС. Сначала его установили на Пежо 207, на Мини, а затем практически на все автомобили мини Peugeot и Citroёn. Через 5 лет сотрудничества двух концернов был выпущен силовой турбированный агрегат для BMW 1,6 л (мощность — 118 л.с.) движок для Prince. Первый атмосферник на 1,4 л способен разгоняться до 96 километров в час. У новых моторов различный поршневой ход: 77 мм, 85,8 мм, но диаметр цилиндров обоих устройств не отличается – 84 мм.

Заходите на YouTube-канал АвтоСтронг: здесь можно просмотреть разбор атмосферника с Peugeot 308 2008 года.

Купить двигатель для Peugeot, для Citroёn, Mini, можно в АвтоСтронг.

Какие проблемы могут произойти с двигателем Peugeot и Citroёn EP6 / BMW N13

Двигатели ЕР6 называют «мечта механиков, занимающихся обслуживанием автомобилей» – они всегда гарантируют работу для этих специалистов. Но не все сервисмены могут справиться с такими моторами, поскольку они приносят немало неприятностей. И начинаются они еще задолго до истечения гарантийного срока. Причина тому – редкая замена масла. Хотя известны случаи, что эти силовые агрегаты проходили до 150 000 км без дорогого ремонта. Но такой пробег сжирает много масла. Виной тому маслосъемные колпачки. С 2009 года ЕР6 не особо востребованы, так как их считают недоработанными и у них множество «детских болячек».

Увеличенные интервалы замены масла

Именно большого интервала замены масляной жидкости в ЕР6 множество проблем. Масло коксуется везде, где только можно, даже на масляных каналах. Если ориентироваться на рекомендации производителя, то необходимо менять масло каждые 20 тыс. км. Но ни одно масло не выхаживает такой срок на двигателях ЕР6, особенно, если авто накатало много моточасов. И это еще не все. При промежутках в 20 тыс. км из поддона мотора сливается пара-тройка литров испорченной смазки черного цвета.

Ухудшившийся смазочный материал плохо воздействует на все механизмы трения. Часто из-за этого задираются постели распределительных валов и вкладышей коленвала, происходят задиры на цилиндрах и юбках поршней. Но перед этим происходил сбой устройств, осуществляющих поворот фазы электрического сигнала.

Практика показала, что менять масло на этом моторе нужно каждые 7 500 км.

Утечки моторного масла

Такая проблема, как течь смазки, происходит довольно часто. Подтекание может происходить сквозь уплотнители крышки клапана, свечные колодцы, прокладки вакуумной помпы, переднего сальника коленвала и через другие элементы ДВС. Резиновые уплотнения, которые контактируют со смазкой, деградируют по причине увеличения кислотности смазочного материала. Если менять масло в моторах ЕР6 с интервалом 10 0000 км пробега, то они длительное время ездят сухими, это плохо.

Насосный привод

У двигателя ЕР6 — насос, у которого оригинальный привод, поскольку приводится помпа от ремня навесного оснащения через ролик. Для моделей Евро-5 предусмотрен соленоид для управления перемещением интервального ролика. Так происходит регулировка помпы. То есть, на момент прогрева мотора помпа не присоединена. Отличить привод помпы можно по электропроводам.

Отметим, что стоимость такого механизма внушительная, его цена около 60-70 долларов. Менять его нужно, если резиновая поверхность шкива износится. Узнать, что это пора делать, можно по слышимому глухому стуку, который будет создаваться из-за ударов промежуточного ролика помпе шкива.

Термостат с электронным управлением

Термостат на моторе ЕР 6 оставляет желать лучшего, он постоянно заклинивает. Его пластиковый корпус подтекал и приходилось постоянно менять. Иногда даже по несколько раз, и это при том, что машины были гарантийные. На фоне заклинивания термостата перегревается силовой агрегат. Термостат стоит дорого. Его можно заменить на хороший качественный, стоимость которого порядка 70 долларов. Оригинальные модели с логотипами автозаводов стоят дороже – до 200 долларов. Будет отлично, если после замены он сможет пройти хоть 50 тыс. км.

Термодатчик ОЖ (антифриза)

О термодатчике ОЖ стоит поговорить отдельно. Он встроен непосредственно в корпус термостата. Вообще из-за датчика пришлось полностью заменить весь узел по гарантии. Потому что он постоянно глючит и его показатели температуры ДВС неправильные: показания могут быть выше или ниже, чем есть на самом деле. Вследствие этого машина плохо заводится. ЭБУ «ориентируется» на данные датчика температуры и готовит топливно-воздушную смесь.

Что и говорить, даже сам производитель устал менять этот датчик по гарантии. И в итоге предложил другой термостат, устанавливаемый на место пробки развоздушивания ОЖ.

Форсунки

Форсунки имеют свойство засоряться. Причиной засорения в основном является эксплуатация автомобиля в городских условиях, холостые обороты. Если произошел засор форсунки, при холодных запусках будет происходить троение и вибрации, их звук схож с «чиханием». Но ошибки будут указывать на использование скудного или богатого топлива. Устранить проблему можно, добавив в топливную жидкость очиститель инжектора. Нужно будет проветрить мотор в трассовом режиме. Вполне возможно, что придется наездить не один бак топлива, но зато форсунки придут в норму.

Проблемы неисправности системы вентиляции картерных газов (ВКГ)

К сожалению, ни один автомобиль не застрахован от разрушения мембраны клапана ВКГ. Со временем эксплуатации авто клапан лопается, и сквозь трещину во впуск поступает воздух, не учтенный расходомером. Вследствие разрушения мембраны клапана ВКГ двигатель начинает работать неровно и вхолостую. Соответственно, масла будет уходить больше, чем положено, что не экономично и вредит силовому агрегату. Приглушенный свист тоже указывает на факт разрушения мембраны. Слышится он, когда работает силовой агрегат. Можно заменить ее. Автомобильный рынок предлагает весьма много неоригинальных вариантов.

Вакуумный насос

ДВС ЕР6 оснащен вакуумным насосом, так как бездроссельный впуск в коллекторе не способен оптимально разряжать, чтобы создать вакуум для эксплуатации мотора. Нельзя оставлять без внимания вакуумный насос. Самая главная проблема, создаваемая им, это протекание смазки между ним и ГБЦ. Можно заменить резиновое колечко, стоимость которого дешевая. В случае появления масла на месте стыкования двух половинок помпы можно выполнить разбор насоса и «склеить» герметиком. Еще лучше подобрать оптимальное кольцо.

Во время снятия этого вакуумного насоса нельзя поворачивать его вал не по часовой стрелке! Не делайте этого, иначе не избежать заклинивания! Устанавливая его на мотор, проверьте, крутится ли, иначе можно попасть на распределительный вал либо цепь ГРМ, на которые негативно воздействует заклинивание насоса.

На заметку. В руководстве к эксплуатации ЕР6 производитель указано, что не стоит оставлять с установленной передачей на стоянках, потому коленвал и ГРМ будут вращаться и ГРМ против часовой стрелки, вследствие чего повреждаются лопатки насоса. Необходимо обслуживать вакуумный насос и не делать длинных интервалов между сервисами, который может остановиться из-за смазочного материала (масло закупоривает магистраль, подводящую к помпе). Само собой, у машины при этом на ходу ослабевали тормоза или повреждался ГРМ.

Приводная система Valvetronic

Главное предназначение приводной системы Valvetronic заключается в подъеме впускных клапанов для регулировки поступления воздуха в цилиндрах. Если редко менять масло и эксплуатировать машину при недостаточном объеме смазки, то происходит износ червячной шестерни привода, которая регулирует подъем клапанов.

Устройство для изменения фазы электромагнитных колебаний

Муфты-контролеры фаз распределения газа мотора нередко приходят в неисправное состояние по причине состарившегося масла и его загрязненности. Масло засоряют не только муфты, но и клапаны, регулирующие подачу смазочного материала ним. Жор смазочной масляной жидкости и засор им масляных каналов муфт – частые причины того, что автомобиль ездит «всухую» по причине дефицита смазки в ДВС. В результате фазы не регулируются как положено, а у привода в буквальном смысле пропадает холостой ход, он перестает работать устойчиво, рычит, у него плохая тяга. Через некоторое время появятся ошибки, указывающие на неисправное состояние фазовозвращателей и изменение состава масляной смеси. Подчеркнем, что ошибка, которая указывает на излишне насыщенную жидкость на ДВС ЕР6, первостепенно сопряжена с проблемной регулировкой фаз. Даже, если заменить лямбд-зонд и почистить форсунки, это не поможет.

Если смазка подтекает, то могут произойти проблемы с уплотнительными кольцами фазовозвращателей. Они «прокладывают» канавки в крышках распредвалов. Через образовавшийся зазор вытекает смазка, подаваемая к фазовозвращателям. В итоге муфты не смогут обеспечивать необходимый доворот распредвалов. На проблему указывают такие же симптомы, что и на неисправное состояние фазовращателей. Практика показала, что такая проблема в основном возникает у ранних моделей ДВС ЕР6, которые производитель выпустил до 2011.Крышки распредвалов не купить отдельно, поэтому устранение такой неисправности обойдется очень дорого.

Цепь ГРМ

Цепь ГРМ служит недолго, что не особо радует автомобилистов. Она имеет свойство быстро растягиваться. И при автопробеге 80 тыс. км может греметь. На моделях турбированных силовых агрегатов растяжение происходило даже при меньшем километраже пробега. На атмосфернике порог выступания штока гидронатяжителя цепи может достигать до 73 мм. При большем выступлении можно точно понять, что цепь очень растянута. При такой проблеме мотор будет грохотать «на холодную», фазы газораспределения сместятся. Цепь перескакивает крайне редко, поскольку мотор перестает работать. При такой проблеме необходимо обратиться в автосервис.

Цепной натяжитель ГРМ

У цепного натяжителя ГРМ ДВС EP6 —  форма болта. Его первоначальный вариант конструкции не особо удачен: при автопробеге 50 тыс. км он уже был не способен натягивать цепь на неработающем моторе. По этой причине после запуска двигателя мог громыхать цепью. Еще хуже – болт мог просто-напросто выкрутиться, вследствие чего подаваемое к нему масло начнет вытекать. В 2010 году завод-изготовитель выпустил двигатель с усовершенствованным натяжителем, который идет с шайбой, которая не допускает ее откручивания. Также в комплект входит новая, более твердая пружина. Изменилось и расположение обратного клапана. В новой модели ЕР6 он размещен в головке натягивателя, а не в стержне, как предыдущей версии.

Заглушка ГБЦ

Еще одна проблема мотора ЕР6 – выскакивание металлической заглушки. Она случается редко, но проблема известна владельцам автомобилей. Заглушки сходят с места в случае перегрева ГБЦ. Опасен сход с места заглушки, находящейся со стороны цепи ГБЦ. Она может отвалиться и упасть в шкив коленвала, а через ее отверстие начнет течь охлаждающая жидкость в картер. Тогда расширительный бачок практически полностью опустеет.

Маслосъемные колпачки

Если клапан двигателя горячий, маслосъемные колпачки пропускают масло. Хватает их на 150 км автопробега. При возникновении этой проблемы моторная жидкость пригорает и затвердевает на клапанах, попадает на цилиндры, в которых сгорает. По этой причине сокращается срок эксплуатации катализатора, ведь смазки недостаточно. Желательно периодически менять маслосъемные колпачки. Так можно избежать чистки клапанов и жора масла. Замену нужно производить сразу после появления первых симптомов жора масла. В большинстве ситуаций такая проблема возникает после 50 тыс. км автопробега.

ГБЦ и седла клапанов

У двигателя ЕР6 могут выпасть седла клапанов. Такая проблема случается нередко. Обычно такое происходит с седлами выпускных клапанов. Когда работает двигатель, ГБЦ нагревается и долго не остывает. Седла не выпадают, они смещаются, а клапан может перекоситься и периодически заклинивать в своей направляющей.

О проблеме седел «говорят» пропуски зажигания. Для устранения такой проблемы устранения в автосервисах меняют свечи, катушки, форсунки, измеряют компрессию.

Не всегда стандартные меры могут устранить проблему. Если так произошло, необходимо на работающем с пропусками движка снять фишку с одного из клапанов, который управляет фазовращателем. А можно с датчика положения распредвала. Если после таких действий силовой агрегат перестанет делать пропуски, то съема ГБЦ не избежать. Его необходимо отремонтировать, а седла клапанов переустановить. Ремонт обойдется недешево, но другого выхода нет.

Масляный насос

У масляного насоса EP6 под Евро-5 есть электроклапан, который предназначен для управления давлением в масляной магистралью. Он может начать заклинивать, и в последствии будут происходить сбои в датчике давления. На наличие неисправности указывает определенная ошибка. Он должен подлежать замене при подтекании масла по его проводке.

Магистраль клапана заходит в картер через отверстие в блоке мотора, через которое как раз и течет масло. Проблему признал сам завод. И создал для устранения такой неприятности новый ремкомплект с уплотняющей втулкой.

Выбрать и купить двигатель для Peugeot 207, для Peugeot 308, для Citroёn C4, двигатель для Mini можно из нашего каталога контрактных моторов.

Заходите на ссылки и просматривайте ассортимент с авторазбора автомобилей Peugeot, Citroёn и Mini. Все автозапчасти можно заказать с доставкой.
