Что такое маслосъемные колпачки? Признаки неисправности, как работают, где стоят, зачем нужны

Маслосъёмные колпачки (сальники клапанов, клапанные сальники) используются для того, чтобы предотвратить попадание излишков моторного масла и мелкого мусора внутрь камеры сгорания двигателя (рабочую область). Колпачки защищают клапаны и поэтому их иногда называют сальниками клапанов.

В процессе активной эксплуатации автомобиля, происходит износ маслосъёмных колпачков и тогда показана замена. Если своевременно не обнаружить признаки, указывающих на износ этих деталей, то пострадает «сердце» автомобиля – двигатель, что может привести к дорогостоящему ремонту.

Фото маслосъемных колпачков

Несмотря на то, что маслосъёмные колпачки изготавливают из резины, их срок службы довольно большой. Если колпачки изнашиваются и начинают отделяться и пропускать излишки масла, то на это могут указывать такие признаки, как повышенный расход масла, нестабильная работа мотора и появление нагара на деталях.

В статье – что такое маслосъёмные колпачки, устройство, виды и размеры деталей, где находятся, зачем они нужны, принцип работы, признаки износа, как проверить и заменить сальники, как выбрать лучшие колпачки.

Что такое маслосъёмные колпачки и где они находятся

С виду маслосъёмный колпачок выглядит довольно просто, но из-за сложной формы и качества резины их произвести не так уж и просто. Каждый клапан в моторе имеет свой маслосъёмный колпачок, а способ его монтажа может существенно отличаться в зависимости от имеющейся конструкции.

Клапан двигателя – важный элемент системы газораспределения. Он бывает впускным и выпускным. Верхняя часть элемента находится в области постоянного вращения распредвала. Там создаётся масляный туман под действием определённых факторов. Плоская, нижняя часть находится в месте, где содержится взвесь незаметных капель бензина, если клапан впускной. Если он выпускной, элемент контактирует с раскалёнными выхлопными газами. Работа в подобных условиях накладывает свой отпечаток и определяет необходимость проведения периодической замены сальников. Только своевременное обнаружение износа маслосъёмных колпачков поможет предотвратить проблем с двигателем.

По-другому маслосъемный колпачок называют маслоотражательный колпачок, уплотнительная манжета клапана или клапанный сальник.

Где устанавливаются маслосъёмные колпачки? В ряде случаев элемент просто надевается по типу манжеты на направляющую втулку клапана, выходящего из головки (вариант в сборе). Такая конструкции – самая простая и дешёвая, но провести ремонт или замену без специального оборудования будет невозможно. В других случаях сальник ставят под клапанную пружину, герметизирующую стыки (в головке блока), если двигатель разобран. Думаю теперь понятно, где стоят в двигателе эти элементы.

На резиновых втулках чаще всего находится металлические основания. Но именно качество резины или каучука будет создавать условия, обеспечивающие нормальную работу. От химического состава резины и используемой при её создании формулы зависит долговечность. Качественные маслосъёмные колпачки производят из каучука. Они способны выполнять свою функцию в течение многих лет, не доставляя проблем. Резиновые элементы не отличаются износостойкостью и быстро приходят в негодность.

Устройство маслосъёмных колпачков

Для нормальной работы распределительного вала требуется смазка. Попадание моторного масла внутрь камеры сгорания нежелательно.

Как работают колпачки? При движении клапана вверх, масло со штока удаляет своеобразная «юбка», которая является сальником или маслосъёмным колпачком.

Маслосъемные колпачки на схеме

Вот элементы, из которых состоят сальники клапанов:

Основание. Оно представлено в форме втулки, изготовленной из стали. Элемент является каркасом и призван обеспечивать требуемую прочность.
Пружина. Устанавливается в кольцевой выемке и обеспечивает максимальное прилегание краёв колпачков к штоку.
Колпачок. Главная часть клапанного сальника. Изготовлен из прочного каучука (акрилатного или фторкаучука), который устойчив к трению и высоким температурам. Ранее эту деталь производили из фторопласта. Колпачок установлен внутри втулки, он обеспечивает полноценное удаление смазки со штока клапана.

Производители маслосъёмных колпачков используют каучук в качестве главного материала из-за того, что он отлично переносит экстремальные температуры и агрессивное химикаты. Это помогает максимально долго сохранить ресурс мотора. Из-за качественного материала цена колпачков довольно высока, но зато их ресурс долговечен.

Эксплуатационные характеристики маслосъёмных колпачков напрямую зависят от фирмы производителя. Существуют заводы, которые изготавливают аналоги деталей, которые могут иметь более худшие характеристики. Поскольку клапан за 1 минуту совершает более тысячи тактов, находясь в среде с очень высокой температурой, раскалённым маслом и отработанными газами, то для защиты мотора нужны только качественные сальники. Если же клапанные сальники имеют сомнительный материал и плохое исполнение, то ресурс колпачков будет очень низким.

Внимание! Износ маслосъёмного колпачка может привести к серьёзным проблемам с мотором, потому лучше не экономить при его покупке, а отдать предпочтение качественным и долговечным материалам с совершенной конструкцией.

Качественные маслосъёмные колпачки могут без проблем выдержать более 100 000 км пробега. Но если машина долгое время стояла без дела, то сальники тоже начнут расслаиваться и стареть, их прижимная сила станет слабее. Маслосъёмные колпачки начнут пропускать масло в рабочую камеру мотора.

Виды и размеры

При подборе маслосъёмных колпачков стоит обращать внимание на определённые характеристики, на основании которых происходит деление на виды и размеры:

Различная высота. Этот фактор и определяет размер элемента. При покупке альтернативного варианта, этот показатель надо обязательно проверять. Допустимо превышение высоты не более чем на 0,5 мм от родной, иначе на максимальном ходу тарелка пружины повредит элемент.
Различаются элементы и по диаметру. Колпачок должен свободно проходить внутри пружины клапана. Длина посадочного пояска на направляющей втулке должна сходиться с представленной на элементе. Если условие не соблюдается, сальник при монтаже глубоко сядет на шток и может повредить его края.
Внутренняя поверхность колпачка. Элементы, лишённые армирующей втулки, считают плохими — из-за отсутствия резьбы появляется опасность соскальзывания.
Год выпуска. Не рекомендуется использовать для замены старые варианты. Они не способны полноценно работать с современным моторам, особенно при активной эксплуатации.

Различие маслосъёмных колпачков по установке:

установка на часть направляющей втулки клапана, выступающей из головки. Это недорогие и самые распространённые колпачки, их заменить довольно сложно;
установка под клапанную пружинку, которая фиксирует и прижимает колпачок на головке. Такие колпачки не задевают направляющую втулку, поэтому они дольше служат и мало нагреваются. Их легко заменить, но они менее долговечны (из-за короткой длины направляющей втулки) и более дорогие.

Принцип работы

Зачем нужны маслосъёмные колпачки? Моторное масло подаётся в ГРМ – газораспределительный механизм при помощи масляного насоса. Масло необходимо для смазывания деталей, чтобы снизить силу трения и продлить ресурс их работы.

Коленвал мотора вращается со скоростью от 500 до 4500 оборотов в минуту, а это значит, что клапан совершает за 1 минуту от 150 до 1200 рабочих тактов. При работе распределительный вал использует большое количество масла, поэтому оно может случайно проникнуть в камеру сгорания мотора. Это нежелательно и даже чревато серьёзными неисправностями.

За что отвечают и для чего служат эти небольшие, но важные детали? Маслосъёмные колпачки и кольца, выполняют функцию сальников клапанов и становятся тем самым барьером между разной средой. Они блокируют область, содержащую разжиженное масло в больших количествах от камеры внутреннего сгорания. Жидкость, смазывающая шток при возвратно-поступательных движениях устраняют именно маслосъёмные колпачки. Клапанный сальник расположен именно так, чтобы был закрыт тепловой зазор между стержнем клапана и направляющей втулкой. Шейки распредвалов получают масло под давлением, а другие детали при помощи разбрызгивания.

Интересно! Сколько маслосъёмных колпачков в двигателе – 8 или 16, всё зависит от количества клапанов.

К сальникам предъявляют повышенные требования, что объясняется довольно легко. При попадании масла в камеру, оно смешается с топливно-воздушной смесью и сгорит. Современные моторные смазки содержат в себе большое количество присадок и добавок, потому они в принципе не смогут сгореть полностью . Но в результате этого наверху «тарелок» и на сёдлах клапанов может образоваться нагар. По мере накопления нагара клапаны не смогут закрываться.

Далее нагар распространится на верхние плоскости поршневых колец и стенки цилиндров. Всё это спровоцирует повышенный износ деталей и снизит качество работы двигателя. Маслосъёмные колпачки должны плотно прилегать к клапану и пропускать только некоторую часть масла, которое нужно для смазывания основных деталей мотора.

Как определить: маслосъёмные колпачки или маслосъёмные кольца

Нередко начинающие автолюбители пытаются узнать, какой сальник установлен в их автомобиле и уточняют, что лучше, колпачки или кольца. Опытного автомеханика такие вопросы ставят в тупик, потому что для эффективной работы двигателя показано наличие обеих элементов. Кольца призваны снимать остатки моторного масла с поршня при движении и обеспечивать его смазку. Колпачки стоят в другом месте, на ножках клапана.

Маслосъемные кольца

Если коротко – оба элемента выполняют одинаковые задачи, но являются функционально зависимыми. При одновременном применении колец и колпачков, защищённость камеры сгорания от масла возрастает.

Что будет, если не менять маслосъёмные колпачки

При работе двигателя, в зависимости от количества совершаемых им оборотов в минуту, снижается ресурс сальников и происходит их износ. Изготовители деталей редко дают точные указания, регулирующие периодичность замены, советуют проводить работу по необходимости.

Чаще всего для сгорания 1 литра топливной смеси требуется много воздуха, так создаётся оптимальный состав для экономичного расхода бензина и отдачи полной мощности. Если в топливную массу проникает масло, сгорание будет неэффективным.

Нагар на тарелках клапана

Проявится нестабильность в работе мотора, потеряется мощность и увеличится расход. Следы сгорания появятся на тарелках клапана, днище поршня и электродах свечей. При активном поступлении масла, сальники просто не смогут его сдерживать, появятся пропуски зажигания и свечи выйдут из строя.

Нагар, появившийся на тарелках, не позволит им закрыться полностью. Упадут показатели компрессии в цилиндрах, и изменится работа силовой установки. Из-за неполной посадки возникнут условия для прорыва раскалённых газов и прогара тарелки. Это не лучшим образом отразится на состоянии транспортного средства, потому при обнаружении первых подозрений на неисправность авто надо показать специалисту. Теперь ясно, стоит ли менять элемент своевременно, и что произойдёт, если этого не делать.

Что даёт замена маслосъёмных колпачков и на что они влияют? Чаще всего эти элементы выходят из строя вследствие естественного износа и просто перестают выполнять свои функции. Такое состояние опасно из-за проникновения масла внутрь камеры сгорания. В результате этого на цилиндрах и клапанах газораспределительной камеры появится налёт или нагар. Мотор будет хуже работать и очень быстро выйдет из строя. Это приведёт к ухудшению качества топливно-воздушной смеси и засорению канавок поршневых колец.

Нагар на цилиндрах

Внимание! Ездить на автомобиле со старыми или деформированными маслосъёмными колпачками не следует! Износ мотора будет ускоренным, что в конечном итоге может привести к дорогостоящему ремонту.

Как понять, что маслосъёмные колпачки пора менять

Как и другие детали ДВС, маслосъёмные колпачки постоянно испытывают на себе отрицательные влияния разного характера. Под действием неблагоприятных факторов происходит их износ.

Чаще всего в негодность приходит самая нагруженная резиновая часть, которая со временем теряет эластичность. На её поверхности образуются трещины. Со временем под действием отрицательных температур ухудшается прижимная сила пружины. В результате износ маслосъёмных элементов приводит к пропуску масла в рабочую камеру ДВС.

Внимание! Основная причина износа – старение и стирание элемента по причине повышенного объёма потребления масла при нажатии на педаль акселератора. Это – естественно, потому что все расходники рано или поздно приходят в негодность.

Играет роль и эксплуатационный ресурс маслосъёмных колпачков. С ним не все так однозначно, потому что разные производители дают потребителям отличающиеся обещания. Дольше служат оригинальные, фирменные запчасти, подделки быстро становятся непригодным для эксплуатации.

Изношенный маслосъемный колпачок

Обозначить точные эксплуатационные сроки невозможно. Чаще всего колпачки советуют менять на отечественных автомобилях каждые 20-70 тыс. км, а на импортных каждые 160-220 тыс. км пробега. Такой срок службы объясняется повышенной работоспособностью. Всего за 1 минуту активной работы мотора, сальник производит 1000 тактов. В это время деталь находится под воздействием неблагоприятных факторов, её окружают газы и раскалённые масла.

На практике ресурс маслосъёмных колпачков составляет примерно 100 тыс. км пробега.

Ускорить износ элемента может не продолжительное использование, а простой (более 1 года). Если машина долго не будет работать, это не лучшим образом скажется на состоянии резины. Её остаточный ресурс снизится. Если применяется каучук, он также деформируется, начнёт расслаиваться и быстрее постареет. Поэтому если авто долго не эксплуатировалось, то показана замена всех колпачков.

Также износ клапанных сальников увеличится, если мотор перегревается или имеется нехватка моторного масла. Но если расход масла стал больше, чем на 1 литр на 1000 км пробега и снизилась динамика автомобиля, то это может указывать на то, что двигателю необходим капитальный ремонт.

Признаки износа и неисправности

Обнаружить износ сальника и оценить его степень довольно легко. Автомеханики выделяют вторичные и первичные причины, отдельные из которых способны указывать на износ других элементов двигателя.

Ещё одна хорошая статья: Распредвал: что такое, где находится, из чего состоит, для чего нужен, как проверить, фото

К основным признакам относят:

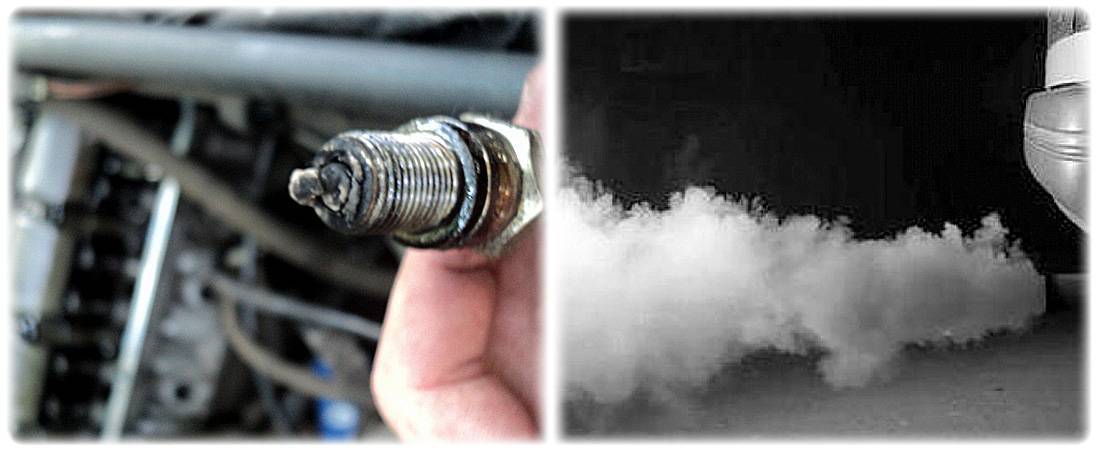

Выхлоп становится густым, слишком белым или синеватым, даже сизым. Такой дым может быть временным – он появляется только при прогреве мотора и торможении авто. После того, как двигатель прогревается, то масло сгорает полностью, в связи с чем пропадает сизый дым из выхлопной трубы.
Как дымят маслосъёмные колпачки
на электродах свечей зажигания постоянно образуется нагар и замасленность, их приходится очищать приблизительно 1 раз в 2 недели;
увеличивается жор масла. Расход масла при износе маслосъёмных колпачков может вырасти до 1 л на 1000 км. Это связано с тем, что смазка не снимается колпачками и попадает в цилиндры, где безвозвратно сгорает.

При выявлении перечисленных признаков, маслосъёмные колпачки сразу рекомендуется внимательно осмотреть. Оценить стоит также состояние клапанов и самого газораспределительного механизма.

Может ли троить двигатель из-за маслосъёмных колпачков? Да, может. Это является одним из симптомов износа.

Могут проявляться не первичные, а побочные причины, свидетельствующие об износе. К их числу относят:

потеря мощности мотора;
уменьшение показателей компрессии в двигателе;
«текут» маслосъёмные колпачки;
образование заметного нагара на цилиндрах, клапанных сёдлах и поршнях силового агрегата;
наличие плавучих оборотов ДВС;
мотор «троит»;
двигатель глохнет на холостом ходу.

Признаки, являющиеся побочными, не характеризуются как однозначные. Они могут указывать на выход из строя одновременно нескольких узлов двигателя. В любом случае, при обнаружении видимых проблем, машину стоит отдать на диагностику к профессионалам. Надо понимать, что длительное игнорирование ситуации, неизбежно приведёт к дорогостоящему ремонту.

Не рекомендуется применять синтетическое масло на основе ПАО (Полиальфаолефины), иначе масло будет просачиваться через сальники, которые со временем будут усыхать.

Износ маслосъёмных колпачков не зависит от производителя – ресурс колпачков может быть на одном уровне у дорогих и более дешёвых автомобилей. Поэтому вы должны знать, какие именно маслосъёмные колпачки установлены в вашем моторе, и при замене используйте только оригинальные детали, которые разработаны именно для этого двигателя.

Как проверить маслосъёмные колпачки, не разбирая двигатель

Если износ модуля выявлен вовремя, можно произвести замену, не разбирая бензиновый двигатель. Вот общий алгоритм проверки колпачков:

Снимите впускной коллектор, заведите автомобиль и через несколько минут надо осмотреть стержни клапанов или впускные окна на наличие масла. Если масло появилось, то колпачки надо менять.
Чтобы проверить маслосъёмные кольца, то надо примерно сутки поездить с очищенными свечами накаливания. Для этого надо отсоединить разъём питания свечей, предварительно выкрутив их и очистив. Затем на холодную надо выкрутить свечи и проверить, нет ли на них масла.

Как проверить маслосъёмные колпачки на пропуск масла? Довольно просто, надо осмотреть детали находящиеся рядом, обратить внимание на состояние цилиндров. Если на них имеется нагар, скорее всего, проблема в сальнике.

Как самостоятельно заменить маслосъёмные колпачки

Заменить маслосъёмные колпачки новыми можно самостоятельно или в условиях специализированной мастерской. Действовать можно самому, если имеется опыт в выполнении данной работы. В остальных случаях разбирать двигатель не рекомендуется, потому что ремонтные работы могут завершиться существенными денежными затратами.

Процесс установки нельзя назвать сложным, но он требует от владельца внимания и небольшого опыта. В момент раскрытия клапана («рассухаривание»), можно потерять «сухарь» и тогда собрать мотор самостоятельно не получиться. Если «сухарь» с клапана потеряется, то его возможно не получится найти из-за его размеров. Чтобы это предотвратить, в раскрытые отверстия надо положить поролон. Также в классических гаражных условиях сложно обеспечить достаточную чистоту, поэтому пыль и грязь могут легко попасть в движок.

Кроме этого, ремонт у автолюбителя займёт около 6-8 часов. Специалисты автосервиса выполнят его за 60-90 минут. Стоимость проведения обслуживания – не высока, потому стоит оценить целесообразность такой экономии.

Производители советуют менять маслосъёмные колпачки при снятой головке блока цилиндров.

Процесс замены сальника может отличаться для разных моделей автомобиля, но можно выделить основные этапы, характерные для всех машин:

Перед проведением работ мотор должен полностью охладиться.
Дальше снимают крышку с газораспределительного механизма.
Оставляют пометки на коленвале, а после ослабляют привод и снимают распредвал.
Удаляют толкающие пружины клапана, это так называемое «рассухаривание».
При помощи пассатижей вытягивают изношенный колпачок со штока клапана.
Промазывают маслом шток и внутреннюю поверхность заменяемого элемента, предварительно удалив с него пружину.
В оправу помещают колпачок, резким движением насаживают его на шток и запрессовывают постепенно при помощи лёгких ударов. Силу применять не следует.
Пружины надевают на колпачки, затем «засухаривают» клапаны.
Далее установить элементы мотора и ГРМ обратно на свои места.

Если неисправность присутствует в течение долгого времени, придётся снимать головку цилиндра и проводить полное техническое обслуживание с чисткой мотора от нагара. Также бывают случаи, что после замены всех клапанных сальников «масложор» сохраняется. А это значит, что ремонт был выполнен некачественно, либо имеется неисправность в поршневых кольцах. В этом случае придётся разбирать мотор, демонтировать поршни и менять поршневые кольца комплектом.

Если после замены колпачков машина продолжает дымить, то, скорее всего, они установлены не по размеру, плохо запрессованы или вообще не сменены. Если колпачки неплотно запрессованы, они могут слетать со всеми вытекающими последствиями.

Как дымит двигатель при износе маслосъёмных колпачков

В частных случаях, когда присутствует масложор и авто дымит, то можно не менять колпачки, а произвести раскоксовку поршневых колец. Чтобы её провести надо:

Выкрутить свечи зажигания и в их каналы залить специальную жидкость (лучше всего раскоксовку Шумма). Но перед этим нужно выровнять поршни на один уровень.
Через 5 часов нужно убрать остатки раскоксовки: накройте свечные колодцы тряпкой и прокрутите двигатель стартером.
Далее свечи зажигания установить обратно и попробуйте завести машину. Это может не получиться с первого раза, а после пуска мотора может дымить сизым дымом.
Когда дым исчезнет, надо поменять масло.
Через пару сотен км пробега остатки отложений полностью выгорят.

Какие колпачки лучше всего и как их подобрать

Рекомендуется применять колпачки, которые подходят для двигателей конкретного типа. Использовать аналоги допустимо, если цена оригинала высока или он недоступен по каким-либо причинам, а замена необходима именно в данный момент.

Как часто надо менять колпачки? Всё зависит от исходного качества используемых деталей и режима эксплуатации, в среднем это надо проводить раз в 100 тыс. км пробега.

Ситуации, когда слетают маслосъёмные колпачки – нередки. Но, так не всегда происходит при использовании альтернативных вариантов. Такое происшествие является следствием того, что элемент подобран неправильно. Изношенный сальник непременно нужно менять, но универсальных заменителей просто не существует.

Как подобрать размер маслосъёмных колпачков:

Новая запчасть может быть выше оригинальной не более чем на 0,5 мм. Если высоту увеличить, из под сальника будет течь.
Небольшой диаметр. Колпачок должен свободно проходить через пружину клапана.

Сегодня российские производители маслосъёмных колпачков несколько уступают импортным. Если есть желание купить качественный товар, способный прослужить без замены несколько лет, лучше обращать внимание на варианты из следующего списка. В рейтинге рассмотрены лучшие производители:

Elring. Можно назвать лучшим производителем и одновременно старожилом на европейском рынке. Первоначально компания занималась выпуском прокладок и другого технического оборудования. По мере развития фирмы, её филиалы открывались в разных странах мира. Отдельное место в каталогах занимают именно сальники, по мнению автоэкспертов, производитель представляет вниманию потребителей огромный выбор с разными конструкциями, размерами и материалами исполнения. К качествам товара и периодам его службы претензий нет, колпачки свободно проходят 100 тыс. км, а их износ может усилиться лишь при неправильной эксплуатации.
Victor Reinz. Немецко-американская фирма уверенно вошла на рынок в 1993 году и за это время сумела завоевать популярность среди российских и европейских автолюбителей. Её товары расходятся во многие страны мира, потому что отличаются качеством. Касательно маслосъёмных колпачков, их производитель предлагает в ассортименте, что позволяет подобрать подходящий вариант для моторов разного строения. Главная проблема бренда в России – большое число подделок, потому следует внимательно изучать упаковку и искать значки, подтверждающие качество. Также у продавца обязательно должны быть сертификаты.
Corteco. Не менее известный в кругах автомобилистов бренд, который также отличается неплохим качеством продукции. Он вышел на мировой рынок в 1932 году и первой деталью, сошедшей с его конвейера, являлся сальник. Тогда продукция выпускалась лишь в нескольких вариантах. Сейчас мощности заметно расширились, и ассортимент позволяет выбрать подходящий товар без особого труда. Подделки в России встречаются, но они являются редкостью. Подстраховаться можно, заказав сальник в магазинах и филиалах, являющихся дистрибьюторами компании.
Goetze. Не менее известный бренд из Германии, занимающийся производством автозапчастей. Существенным недостатком является то, что его товары в сравнении с представленными конкурентами имеют меньший срок службы. Мотористы заявляют, что проводить замену маслосъёмных колпачков приходится каждые 50 тыс. км, а это дополнительные временные и денежные затраты.
Nok. Популярный бренд из Японии, славящийся своим качеством. Но, в России продукция имеет не такие положительные отзывы из-за высокой вероятности купить подделку. Автомобилисты утверждают, что приблизительно 80% товаров в оригинальной упаковке являются подделками. К качеству фирменной продукции претензий нет. В состав маслосъёмных колпачков входит высокопрочный полиуретан и качественные сплавы металла, поэтому срок их службы исчисляется годами. Неоспоримый недостаток – цена. Оригинальные детали обойдутся в разы дороже.
Ajusa. Испанский производитель. Именно этого производителя подделывают чаще других.

Внимание! Точно сказать, сколько служат маслосъёмные колпачки перечисленных производителей – сложно. Многое зависит от влияния сторонних факторов.

Подбирать маслосъёмные колпачки надо по VIN-коду, модели двигателя и коду уже установленных клапанов. Чтобы подобрать аналог, надо обратить внимание на всё, начиная от упаковки и заканчивая магазином, где эти детали продаются, поскольку в России очень много подделок.

Чаще всего у подделок больше диаметр, а цена в 2-3 раза дешевле. В некоторых случаях качественный аналог может быть гораздо лучше по качеству и долговечности по сравнению с оригиналами.

Подведем итог. Маслосъёмные колпачки имеют такое название только в профессиональной автомобильной литературе. Слесари по ремонту машин чаще всего называют их сальниками.

Основное предназначение деталей – профилактика попадания моторного масла внутрь камеры сгорания. Сальники защищают клапан и имеются на каждом элементе. В течение своего срока службы элемент выполняет свою функцию, но в случае износа ситуация меняется. В этом положении показана замена сальника в экстренном порядке. Если признаки неисправности игнорировать и оставить все как есть, проблема усугубиться, в первую очередь пострадает двигатель и ремонт обойдётся во много раз дороже.

20 000 — 50 000 км

8.33%

50 000 — 75 000 км

75 000 — 100 000 км

8.33%

100 000 км

8.33%

Не менял/хочу увидеть результаты

75%

Проголосовало: 12

Почему ваш автомобиль дымит? — Журнал «4х4 Club»

Высокая степень сжатия, современные системы питания, малые зазоры в парах трения мотора, катализаторы и сажевые фильтры – всё это сделало двигатели если не экологически чистыми, то по крайней мере бездымными. На самом деле, из любого мотора всё равно вылетает немало вредных выбросов, но они не видны. Даже в грузовом дизеле дымление – признак неисправности. И поэтому мы попробуем разобраться, от чего же моторы порой дымят, и что с этим делать.

Сразу отделим собственно дым, от пара из глушителя. Зимой холодный мотор может очень интенсивно парить – в выхлопной системе за ночь скапливается немало влаги, которая нагреваясь выхлопными газами, бодро испаряется, оставляя за машиной облако пара тем сильнее, чем ниже температура. Отличие пара от белого дыма в том, что водяные испарения в течение нескольких минут исчезнут, в то время как белый дым не рассеется так быстро. Паровозный шлейф у исправного мотора пропадёт по мере прогрева глушителя, и только в морозы ниже 20 градусов он может кратковременно появляться при перегазовках.

Так от чего мотор испускает дым белого цвета? Это сгорает в цилиндрах попавшее туда моторное масло или антифриз. Такого не должно происходить ни при каких условиях, и если машина с полностью прогретым мотором всё же оставляет за собой белый шлейф, надо срочно выяснять что горит, и как оно попадает внутрь цилиндра.

Путь антифриза в мотор в 99% случаев – прогоревшая прокладка головки блока. Увы, порой это случается даже на самых продвинутых и надёжных моторах, достаточно всего раз хорошенько его перегреть. Определить дефект просто – по убыванию охлаждающей жидкости. Проверять надо утром, перед первым пуском, пока мотор холодный. Есть и другой признак – бурление и пузыри в расширительном бачке прогретого мотора. Наконец, уловив на срезе выхлопной трубы каплю конденсата, можно попробовать её на вкус. Не смейтесь – способ старый и верный. Если есть сладкий привкус – в выхлопе точно антифриз. Рецепт устранения один, замена прокладки с проверкой прилегающих плоскостей на кривизну. Очень редко, но встречаются трещины в блоке или головке. Это диагностировать гораздо сложнее и без полной опрессовки в условиях сервиса не обойтись.

У горящего в цилиндрах масла путей больше. Это и изношенные кольца, и маслосъёмные колпачки, и даже трещины в поршнях. Такой мотор неизбежно жрёт масло, которое приходится непрерывно доливать. Устраняется проблема только соответствующим ремонтом, а отличить «масляный» дым от «антифризного» можно и по оттенку – последний не чисто белый, а с сизоватыми нотками.

Густой дым серого или чёрного цвета, это избыток топлива, которое не может полностью сгореть. Дымящий бензиновый двигатель испускает зловредные облака при работе на мощностных режимах – серый дым при разгоне вы легко заметите в зеркале заднего вида. Тут необходима проверка системы питания мотора, но начать лучше с воздушного фильтра. Часто причиной является именно забитый фильтр. И то же самое в дизельных моторах, только дым чёрный. Если он тем сильнее, чем больше нагрузка, то причина может скрываться в топливной аппаратуре – разрегулированном топливном насосе или «уставших» форсунках. Увы, тут без аппаратной диагностики не обойтись. Можно лишь констатировать, что где-то спрятался дефект. Единственное утешение в том, что дымящий дизель способен довольно долго исправно работать, не доставляя особых хлопот владельцу. Тем не менее, стоит заняться его наладкой, чтобы иметь гарантию уверенного зимнего пуска, и начать тоже с проверки воздушного фильтра.

Есть ещё довольно экстравагантные дымления от попадания в мотор тормозной жидкости, или масла из турбины и её кулера, но оставим их профессиональным диагностам, и поговорим о катализаторах. Они тоже способны испускать дым в некоторых режимах и часто делают это намеренно. Так в режиме принудительного очищения от сажи, практически исправный катализатор способен при разгоне оставить за машиной белый неприятно пахнущий шлейф. Но только единожды и при следующем разгоне такого уже не повторится. Случается автомобиль даже комплектуется кнопкой принудительной очистки катализатора. Пользоваться ей надо при хорошо прогретом моторе, желательно на трассе и приличной скорости.

Кроме того, причина дымления машины может быть напрямую не связана с неисправностью, а вызвана, например, налипшим на разогретый катализатор пластиковым пакетом, случайно подхваченным по дороге. Прогорая он способен поставить настоящую дымовую завесу, но это как правило неопасно и закончится после полного сгорания пластика. Бывает под днище набивается сухая трава, которая при соприкосновении с тем же катализатором способна вспыхнуть и даже поджечь автомобиль. Поэтому при долгом движении по полю или лугу с высокой травой смотрите не вьётся ли за вами шлейф разгорающихся неприятностей.

Ну и напоследок, дым от заклинивших тормозных колодок, после долгого простоя автомобиля, свидетельствует о неисправности тормозов. Но тут комментарии излишни, нужно срочно разбирать и разбираться что прикипело, и как это устранить.

Текст Евгения Хапова

Проверка уплотнений штока клапана

Уплотнения клапана точно регулируют количество масла, поступающего в систему штока клапана, что делает их критически важными компонентами для поддержания уровня сжатия двигателя. Наличие уплотнения штока клапана, которое правильно работает в любом из ваших приложений, может сэкономить ваше время и деньги, устраняя необходимость в длительном ремонте и замене двигателя. Но как проверить неисправность уплотнений клапанов и о каких признаках следует знать?

Никто не хочет сталкиваться с проблемами клапанов, потому что они указывают на серьезную проблему в двигателе вашей машины. Вот где в игру вступает компания Global Elastomeric Products. Узнайте, как найти неисправные уплотнения и что вы можете сделать, чтобы избежать этих проблем.

Содержание

6 признаков утечки из уплотнения штока клапана
- Проведение испытания холодного двигателя
- Повышенный уровень дыма
- Больше расход масла
- Двигатель на холостом ходу
- Скомпрометированная мощность ускорения
- Пропуски зажигания двигателя
Причины неисправности уплотнений штока клапана
Как проверить неисправность уплотнения штока клапана
- Шаг 1
- Шаг 2
- Шаг 3
- Шаг 4
- Шаг 5
Как предотвратить утечку через уплотнение штока клапана
Индивидуальные уплотнения штока клапана

Маслосъемные колпачки регулируют расход масла и смазки в двигателе, пропуская определенное количество масла внутрь штока клапана при его движении. Контролируемое количество масла имеет решающее значение для поддержания адекватной смазки. В противном случае слишком малое количество масла может привести к износу различных компонентов из-за трения друг о друга. Однако избыток масла может привести к нагарообразованию, что может привести ко многим проблемам, таким как:

Поврежденные седла клапанов
Деградированные каталитические нейтрализаторы
Увеличение выбросов
Меньшая эффективность
Увеличенный расход масла

По сути, маслосъемные колпачки предотвращают попадание масла в камеру сгорания из головки блока цилиндров. Поврежденное уплотнение может привести к переливу моторного масла, что приведет к отказу двигателя.

Шесть способов определить, есть ли на ваших руках неисправная пломба, включают:

1. Проверка холодного двигателя
2. Высокий уровень задымления
3. Высокий расход масла
4. Холостой ход
5. Меньшая сила ускорения
6. Осечки

1. Проведение проверки холодного двигателя

Один из лучших способов определить неисправность уплотнения клапана — провести проверку холодного двигателя. После того, как ваша машина какое-то время не работала — даже в течение ночи — уплотнение теперь остыло. Как только вы запустите двигатель, уплотнение сожмется. Поврежденные уплотнения оставят небольшой зазор. Остатки масла затем осядут в верхней части головки клапанной крышки.

При запуске двигателя из выхлопной трубы также может появиться голубоватый дым. Если это происходит, это означает, что остаточное масло проходит через поврежденное уплотнение в камеру сгорания. Голубоватый дым от сгоревшего масла означает, что двигателю требуется новая прокладка, даже если он исчезает после нескольких минут работы двигателя.

2. Повышенный уровень дыма

В зависимости от используемых машин и оборудования дым часто является обычной формой выхлопа. Однако, когда вы начинаете видеть, что он держится дольше, чем обычно, или становится другого цвета, вы понимаете, что причиной может быть неисправная пломба. Чрезмерный дым может также появляться более постоянными волнами, когда двигатель работает в течение длительного времени. Помните о конкретных движениях машины, которые вызывают больше дыма, чем обычно.

3. Повышенный расход масла

Если вы заметили, что расход масла больше, чем обычно, это может быть еще одним признаком плохого уплотнения. Когда масло вытекает или сгорает с большей скоростью, уплотнение больше не контролирует поток масла. Сгорание масла увеличивает выбросы и может загрязнить катализатор. Несгоревшее топливо в выхлопных газах резко повышает рабочую температуру нейтрализатора, что может привести к его перегреву и блокировке выхлопных газов.

Обязательно проверяйте уровень масла в двигателе с помощью щупа и сверяйтесь с журналом учета масла, чтобы узнать, различаются ли уровни жидкостей. Вы можете сделать это частью вашего регулярного графика технического обслуживания. Хотя утечки масла часто являются явным предупреждением о неисправных уплотнениях клапанов, они не всегда могут быть видны, поэтому не полагайтесь на это как на гарантированное предупреждение, потому что масло может сгореть.

4. Работа двигателя на холостом ходу

Обратите внимание на свои машины, если они когда-либо простаивали. Когда двигатель не работает, высокий уровень вакуума может привести к скоплению масла вокруг головок клапанной системы, когда клапан закрыт. Если уплотнение неисправно, вы можете снова увидеть сизый дым, когда двигатель начнет работать. Это означает, что масло проходит через уплотнение и попадает в направляющую клапана. Обязательно заглушите двигатель и выведите его из эксплуатации до тех пор, пока вы не сможете его отремонтировать.

5. Сниженная мощность разгона

В зависимости от двигателей, которые вы используете в нефтедобывающей и сельскохозяйственной промышленности, проверка компрессии двигателя также может помочь определить износ уплотнений штока клапана. Если машина имеет более высокий уровень сжатия, у вас проблема с уплотнением клапана, и вам потребуется замена. С другой стороны, более низкий уровень может указывать на неисправность поршневых колец.

6. Пропуски зажигания в двигателе

В двигателе со сломанными уплотнениями масло может скапливаться на электродах свечей зажигания. В результате может произойти загрязнение свечей зажигания, которое представляет собой скопление нагара, что может вызвать пропуски зажигания в двигателе. По мере увеличения накопления углерода увеличивается и сжатие, что приводит к повреждению двигателя из-за неправильной детонации или даже к проблемам с преждевременным зажиганием.

Знание этих шести признаков выхода из строя уплотнения штока клапана может помочь вам смягчить проблему до того, как начнутся такие проблемы, как утечка масла и высокая степень сжатия. Чем раньше вы заметите разноцветный дым, увеличение расхода масла, пропуски зажигания при запуске двигателя и шумы на холостом ходу, тем быстрее вы сможете произвести необходимый ремонт уплотнения. В свою очередь, ваши операции останутся эффективными, продуктивными и безопасными.

Причины выхода из строя уплотнений штока клапана

Основные причины износа уплотнения связаны с неисправностями самого уплотнения и неправильной установкой. Несмотря на то, что клапаны изготовлены из высокопрочной резины, они могут сломаться, треснуть или изнашиваться. Уплотнения могут отсутствовать даже при неудачной установке. Любая из этих неисправностей уплотнения приведет к попаданию масла в цилиндры двигателя.

Когда маслосъемные колпачки начинают выходить из строя, образуются нагары, которые также влияют на другие компоненты двигателя, такие как седло клапана и направляющая, поэтому быстрый ремонт имеет решающее значение.

В некоторых случаях может быть отличное сжатие. Однако, если присутствует высокий расход масла, это вызовет более высокие рабочие температуры, которые могут привести к поломке или растрескиванию уплотнений. Проблемы с уплотнением также могут возникнуть из-за неправильного зазора между клапаном и направляющей клапана. Когда он ослаблен в головке блока цилиндров, он может двигаться вбок, изнашивая клапан.

Лучшее, что вы и ваша команда можете сделать, — свериться с графиком профилактического обслуживания каждой единицы оборудования в вашем парке и проходить регулярные проверки безопасности.

Ежедневные или еженедельные осмотры помогут вам обнаружить утечки и проблемы до того, как они станут более серьезными.

Также важно инвестировать в высококачественные уплотнения клапанов, которые не имеют дефектов. Сотрудничество с компанией, которая гарантирует, что продукты с печатью не будут иметь недостатков, позволит вам опередить конкурентов и даст вам конкурентное преимущество.

Как проверить неисправность уплотнения штока клапана

Поскольку на неисправность уплотнения штока клапана могут указывать многие факторы, вам придется исследовать и не всегда полагаться на различные признаки. Если у вас есть соответствующая подготовка и квалификация, приступайте к проверке. В противном случае полагайтесь на советы экспертов.

Шаг 1

Откройте капот двигателя и проверьте уровень масла в машине с помощью щупа. Это значительно ниже по сравнению с другими временами после аналогичного количества использования? Вы также можете проверить, нет ли избыточного зазора между штоком клапана и направляющей. Утечки являются очевидным признаком проблем с уплотнением штока клапана, но они не всегда присутствуют, даже когда уплотнение выходит из строя.

Шаг 2

Запустите двигатель и посмотрите на выхлоп. Из трубы идет много дыма, имеет ли он сизый оттенок? Если это так, то двигатель сжигает вытекшее масло, из-за чего вы можете не увидеть никаких утечек под капотом.

Шаг 3

Прислушайтесь к странным звукам, таким как дребезжание или постукивание, когда двигатель работает на холостом ходу. Любые необычные звуки могут указывать на проблемные клапаны.

Шаг 4

Проверьте наличие индикаторов двигателя и ошибок, которые могут указывать на проблему. Вы можете подключить машину к диагностическому считывателю для сканирования различных кодов ошибок. Например, проблемы с уплотнением клапана и направляющей клапана будут считываться как конкретные коды, поэтому обратитесь за помощью к руководству пользователя.

Шаг 5

В худшем случае вам потребуется разобрать двигатель и осмотреть маслосъемные колпачки и другие компоненты. Лучше всего на этом этапе довериться профессионалам, чтобы гарантировать, что больше деталей не будет повреждено в течение всего процесса. Вы или эксперт должны искать помятые, треснувшие, сломанные или изношенные уплотнения клапанов.

Затраты на замену маслосъемных колпачков в долгосрочной перспективе являются приемлемыми, поскольку новые уплотнения предотвращают более серьезные повреждения двигателя.

Как предотвратить утечку масла из уплотнения штока клапана

Если из вашего двигателя вытекает масло, вы захотите найти временное временное решение, пока не определите проблему и не выполните ремонт. Например, вы можете использовать присадку, препятствующую утечке масла, в заливную горловину точно так же, как и в обычное моторное масло. Добавка быстро исправит уплотнения клапанов, заставив их расшириться, что приведет к быстрому продлению срока службы.

Вы также можете добавлять в масло с большим пробегом кондиционеры для уплотнений, которые могут замедлить или остановить утечку масла. Этот тип масла сохраняет гибкость уплотнений, что помогает предотвратить коррозию.

Как только вы сделаете краткосрочное исправление, очень важно сразу же приступить к ремонту или замене. Длительный отказ клапана может повлиять на работу всего двигателя и гидравлической системы, что может привести к дорогостоящему ремонту или замене в будущем.

Вышедшие из строя детали также могут повлиять на безопасность и благополучие ваших работников. Ваша машина может начать работать опасно из-за скачка мощности или более быстрых/медленных движений, чем обычно.

После принятия правильных профилактических мер замените протекающие уплотнения, выполнив следующие действия:

1. Снимите крышку уплотнения.
2. Избавьтесь от любых отложений.
3. Поместите герметик с обеих сторон, если только он не резиновый.
4. Установите новые уплотнения.
5. Установите крышку обратно.
6. Затяните болты.

Быстрая замена маслосъемного колпачка так же важна, как и выбор производителя, знающего надежность хорошо спроектированного маслосъемного колпачка. Ищите индивидуальные решения, которые могут соответствовать вашим конкретным требованиям, если ваши машины уникальны для вашей отрасли или операций.

Вы захотите инвестировать в решения высшего уровня, которые не содержат ошибок по умолчанию. Например, у Global Elastomeric Products есть ассортимент резиновых уплотнений, которые обеспечивают эластомерное уплотнение для ваших двигателей. Наш портфель уплотнений для клапанов сосредоточен на долговечных, термостойких и химически стойких решениях. Мы также можем изготовить любую резиновую смесь по индивидуальному заказу в соответствии с вашими уникальными потребностями.

Наши пакерные элементы и уплотнения клапанов включают:

Arrow
Бейкер
Бейкер/Коричневый
Гиберсон

Качество означает все, когда вы пытаетесь выполнить свои квоты в нефтяной или сельскохозяйственной промышленности, включая уплотнения клапанов. Ваш бизнес должен полагаться на эластомерные продукты, которые производят бездефектные запасные части, так же, как вы рассчитываете на эффективных сотрудников на вашей буровой установке. Если вы пренебрегаете качеством, вы можете подвергнуть свои операции и рабочих риску поломок и травм.

Индивидуальные уплотнения штока клапана

Функциональные уплотнения штока клапана имеют решающее значение для обеспечения эффективности вашей работы. Независимо от того, работаете ли вы в сельскохозяйственной, нефтяной или другой отрасли, ваши машины выполняют повседневные операции. Если вы столкнулись с утечкой, износом или повреждением уплотнения, у Global Elastomeric Products есть то, что вам нужно.

Мы гарантируем отсутствие дефектов в наших стандартных и нестандартных конструкциях уплотнений. Наши специалисты разрабатывают, производят и продают наши линейки уплотнений для клапанов, сохраняя при этом ваши спецификации в авангарде каждой индивидуальной настройки. Мы можем разработать проекты продуктов и инженерных уплотнений для любого нефтяного месторождения или сельскохозяйственного применения. Global Elastomeric Products — это решение проблемы протекающих и поврежденных уплотнений.

Свяжитесь с нами через Интернет, чтобы задать вопросы или получить дополнительную информацию о наших решениях. Вы также можете запросить бесплатное ценовое предложение, позвонив нам по телефону 661-831-5380, чтобы лучше понять нашу продукцию для уплотнения штока клапана.

Как проверить маслосъемные колпачки

Маслосъемные колпачки точно контролируют количество масла, поступающего в систему штока клапанов, что делает их критически важными компонентами для поддержания уровня сжатия двигателя. Наличие уплотнения штока клапана, которое правильно работает в любом из ваших приложений, может сэкономить ваше время и деньги, устраняя необходимость в длительном ремонте и замене двигателя. Но как проверить неисправность уплотнений клапанов и о каких признаках следует знать?

Содержание

6 признаков утечки из уплотнения штока клапана
- Проведение испытания холодного двигателя
- Повышенный уровень дыма
- Больше расхода масла
- Двигатель на холостом ходу
- Скомпрометированная мощность ускорения
- Пропуски зажигания двигателя
Причины неисправности уплотнений штока клапана
Как проверить неисправность уплотнения штока клапана
- Шаг 1
- Шаг 2
- Шаг 3
- Шаг 4
- Шаг 5
Как предотвратить утечку через уплотнение штока клапана
Индивидуальные уплотнения штока клапана
