Всем привет, решил коротко рассказать про установку инжектора на оку. Фото отчёта постройки к сожалению нет, кроме нескольких фото в предыдущих записях в бж, т.к. делал все один и было не до камеры. Начнём наверно с расходов на запчасти и работы:

Коллектор 2111
Ресивер 2111
Проводка подкапотная
Дпдз
Рхх
Корпус воздушного фильтра
Топливная рампа с форсунками
Регулятор давления топлива
Патрубок воздушного фильтра
Дроссельная заслонка
Бак с насосным модулем
Все вышеперечисленное было куплено за 1700р.

Эбу январь 5.1-41 2300 р.
Шкив коленвала ваз инжектор был в гараже
Шкив коленвала ока использовал свой
Термостат 2110 инжектор плюс дтож б/у 300 р.
Корпус дмрв дали в подарок
Датчик скорости проходной 280р.
Токарные работы (скрещивание шкивов) 300р.
Трубка вакуумная для ВУТ 140р.
Прокладка впуска 25р.
Сварка аргоном ресивера и коллектора 1100р.
Заглушка распредвала 300р.
Уплотнители топливной системы 5х10р.
Трубка топливная 350р.
Шланги топливные 2х250р.
Трос газа с кронштейном немного б/у 200р.
Дад нексия 500р.
Фильтр топливный нива 200р.
Гайка ступицы классика (для дк) 25р.
Разъёмы всякие которых не хватало в проводке 300р.
Дд 250р.
Дк бош 133 б/у 500р.
Дтв гентра 650р.
Проводка для форсунок 500р.
Дпкв 250р.
Плюс всякая мелочевка которую в конце уже не учел.
Итого на все ушло около 11т.р.

Плюс купил USB k-line vac com вроде 700р.

Видео запуска и работы двигателя по ссылке

Отдельно хотелось бы поблагодарить v777v и azat246 за помощь, советы и подробные инструкции по постройке данного проекта.

На этом пока все, далее по возможности залью ещё фото с описанием, а так пишите, задавайте вопросы, чем смогу помогу если вдруг надумаете перейти на инжектор.

На Оковских форумах неоднократно обсуждалась установка инжектора на карбюраторный двигатель Оки (двухцилиндровый 11113). Завод так и не довёл до ума проект инжектора на Оку (тестовые машины существовали, это факт, но ездили плохо — до ума мотор так и не довели на заводе). Мы не будем первопроходцами в этом вопросе, известно, что умельцы уже делали такую работу по установке инжектора на Оке, возможно такие примеры работ есть в интернете или на форумах.

Железо для инжектора на Оку (впускной коллектор, рампа, ресивер) было готово еще в 2009 году, автор хотел установить инжектор на свою Оку, но времени всё не было, а затем и Оки уже не стало.

Железки лежали себе, лежали, и на них появился желающий. Скажу сразу, помощи в постройке мотора на форумах не искали и за другими не подглядывали, не просили никого подсказать или помочь. В общем-то, мудрить особо-то и не надо, что нужно сделать — давно известно. Все компоновочные решения, принятые в этом проекте, основаны на собственных рассуждениях, и сделаны без оглядки на кого-либо.

Вот такой аппарат к нам приехал из г. Пермь. Вытащили карбюраторный двигатель, помыли моторный отсек, оклеили вибропластом. Коробку кто-то ремонтировал, текли сальники приводов — заменили.

Особо раскладывать по фотографиям работу с мотором не будем, всё по Оке уже разжёвано многократно в ранних отчётах и повторятся не интересно. Вкратце — блок цилиндров расточили, установили маслофорсунки охлаждения поршней, облегченные 2110 шатуны и маховик. Головка блока цилиндров доработана, установлены облегченные клапана, распредвал K-POWER 11.2 мм с фазой 262 град.

Заморочились с выхлопом — вварили ушастый фланец от 2110 с графитовым кольцом, вварили гофру-виброкомпенсатор, долго правили геометрию конечной трубы (на фото ниже — первый вариант), в итоге всё сделали так, что-бы ничего не задевало и нигде не стучало (болезнь выхлопа Оки). Поначалу отказались от резонатора, вварив прямую трубу до глушителя.

За задней балкой разместили выносной бензонасос от инжекторной Волги, там же на кронштейне — фильтр тонкой очистки. Заниматься ввариванием фланца от инжекторной девятки в оковский бак (для установки погружного насоса) не было никакого желания и необходимости. Таким образом, у нас остался заводской заборник топлива, дополнительно проложили магистраль обратки.

Мозг использовали Январь 5.1-. -41, косу проводов взяли новую от Самары. Рампа — алюминиевая, с регулятором давления. Ресивер — довольно большого объема. Коллектор, рампа и ресивер — самодельные, «отрезно-сварные» от инжекторной Самары.
Корпус маслонасоса заменен на инжекторный с кронштейном под ДПКВ, переделан генератор на поликлиновый ремень.
Заменили трос газа, выкинули трос подсоса.
День работы электрика, и в итоге — состоялась «свадьба» двух кос проводки (родной и инжекторной). Лампочка подсоса превратилась в лампочку Check Engine.
Установлен инжекторный модуль зажигания (искра по сравнению с Оковской катушкой — очень мощная, что видно даже на глаз).
А еще глаз радуется, что выброшена ненавистная карбюраторная система с вечнотекущим бензонасосом и сопливящим масло трамблёром. Вместо всего этого установлена заглушка.
Большие сомнения были — собирать на ДАДе или на ДМРВ. После консультаций с чиповщиками было решено собирать на ДМРВ.
Форсунки — зеленые Бошевские, еще из первых партий — помыты ультразвуком и проверены на стенде.
Из-за большого ресивера бачок охлаждающей жидкости перенесли в сторону, закрепив на самодельном кронштейне.
Инжекторный корпус воздушного фильтра никак не хотел умещаться под капотом Оки, засим был куплен нулевичок и закреплен на кронштейне запаски. Сама запаска удалена из отсека — для безопасности водителя и удобства монтажа системы под капотом.
В системе не было датчика кислорода, мы ошибочно посчитали, что получится настроить контроллер и без него. Да и в проводке не было ни жгута, ни проводов под лямбду, это была простая коса проводов, из ранних версий.
Дроссельную заслонку поставили ВАЗовскую, стандартного диаметра 46 мм. Для этого мотора такой заслонки даже с лихвой — надобности в тюненых никакой нет.

Неделя работы и вот что получилось:

Еще одна неделя ушла на чиповку. Здесь нас сильно подвели — тянули время и в итоге не смогли настроить контроллер. Машина заводилась, но сразу глохла и не держала холостой ход. Потеряв на ожидание около недели, обратились к другим людям, которые профессионально подошли к вопросу. Контроллер они катали онлайн, предварительно подобрав основные тарировки и отфильтровав шумы по датчику детонации (его мы тоже установили на блок цилиндров). Разумеется, для откатки онлайн потребовался и датчик кислорода, пришлось вварить гайку в выхлоп и расшить проводку, для протяжки проводов под лямбда-зонд.
Холостой ход выставили 1100 об, хотя машина держала и 950 об, но из-за вала холостой ход был не очень ровный. Разумеется, инжектор никак не реагирует на включение потребителей (беда оковского карбюраторного мотора) — холостой ход совершенно не проседает при включении фар, вентилятора печки и вентилятора системы охлаждения.

Откатка онлайн программы показала еще одну проблему — выхлоп без резонатора оказался очень шумным, мотор «простреливал» и ярко звенел потрохами глушителя. Народ оборачивался на улице. Т.к. время позволяло, выхлоп еще раз сняли и вварили резонатор. Выпускная система сразу утихомирилась.

Установка большого ресивера позволила нормально откатать программу с ДМРВ — пульсация воздуха во впускном тракте была, но не критичная. Приятно, что с этим компоновочным решением попали в точку и не пришлось переходить на ДАД.

Волговский насос в первые минуты работы шумел очень громко, через час-два его было уже не слышно. Компоновочное решение себя оправдало — насос работает тихо.

Заводится машина отлично, днём на улице — июньское пекло под 35 градусов, карбюраторный мотор без нажатия педали газа (без продувки от паров бензина, скопившихся в корпусе воздушного фильтра) — заведешь с трудом, а инжекторный — с полтычка.

Характер мотора совсем иной, нежели с карбюратором. Более длинный впускной тракт сделал своё дело — машина стартует бодро и динамично, живо откликается на педаль газа. Посадили за руль «карбюраторного» Окавода и дали прокатится — сразу отметил, что оживились третья и четвертая передача. Основной крутящий момент — до 5000 об, далее идёт спад. Впрочем, для нашего клиента это самый ценный результат, т.к. мотор он практически не крутит и передвигается спокойно. Прирост момента на низах и средних оборотах ему больше по душе, нежели «верха». Отличный городской автомобиль. На трассе легко разгоняли до 120 кмч при сильном боковом ветре, дальше побоялись — на маленьких колёсиках и мягких масляных амортизаторах — страшновато.
Последние 14 педали газа почти не влияют на прирост динамики, т.е. постулат о достаточности и даже избыточности стандартного дросселя в 46 мм — вполне обоснован.

Обновление от 29 июня 2013 года:

Сняли небольшое видео работы двигателя

Сняли график ВСХ. Необходимо отметить, что после капремонта и сборки двигателя машина проехала около 100 км, что очень мало для обкатки — еще повышены мех.потери на трение, которые снижают результаты, но машина скоро уедет в Пермь и вряд-ли мы сможем снять график в будущем, по-этому нарушили свое правило «не мерять ВСХ сразу после капремонта» и всё же отсняли график. Мехпотери при сборке всё же старались снизить (в частности, коленвал полированный), но уверены, что после обкатки и пробега 5-7 тыс.км, результаты будут намного выше.

Тем не менее, уже сейчас можно оценить форму кривой крутящего момента. На графике ниже — синяя линия пунктиром — крутящий момент, пик 6.6 кг на 2900 оборотах; красная линия пунктиром — мощность, пиковое значение 44 л.с. на 6000 об. Для сравнения на общую координатную сетку наложен график серийного карбюраторного двигателя Оки мощностью 33 л.с. (тонкие красные линии).
Как видим, мотор едет во всём диапазоне до 6000 об, наибольший прирост момента в самом ходовом «городском» диапазоне от 1000 до 3500 об, серединка чуть выше стандарта, а на верхах неплохая прибавка по мощности. Совершенно очевидно, что такой прирост момента на низах обусловлен более длинным инжекторным впускным трактом.

В будущем, если подобные проекты по переходу на инжектор будут воплощаться, можно пробовать иные конфигурации впускного тракта, возможна установка тюнинговых сварных ресиверов с дудками или более дешевого пластикового ресивера от Самары.

Статья написана: 26 июня 2013 г.
Обновление: 29 июня 2013 г.
Автор статьи, фото-видео материалов: © Квазар
Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями.

Исходя из технических требований и задания, выдвинутого конструкторам, весь автомобиль и в частности силовой агрегат, должен был быть выполнен из широко распространенных комплектующих изделий, иметь возможность выполнять техническое обслуживание и ремонт своими руками без привлечения квалифицированных услуг сертифицированной станции технического обслуживания.

История развития семейства автомобилей Ока видела применение различных силовых агрегатов. Изначально при «прототипировании» на автомобиль был установлен оригинальный мотор Daihatsu Cuore серии AB, имевший 2 цилиндра и развивавший мощность 26-30 л.с. Было изготовлено несколько первых автомобилей для проведения испытаний.

Несмотря на то, что конструкция двигателя была полностью отработана конструкторами Toyota, данный мотор не был скопирован советскими конструкторами, так как при анализе конструкции выявились повышенные требования к качеству изготовления деталей и сборки самого мотора.

Кроме того, установка такого силового агрегата потребовала бы полностью создать производство двигателей с «0», что повлияло бы на конечную стоимость автомобиля и сроки выхода авто в серию.

К моменту утверждения концепции «молодежного» или «народного» автомобиля на конвейер тольяттинского автозавода был поставлен автомобиль ВАЗ 2108, что и определило судьбу силового агрегата для малышки.

К 1979 году конструкторы силовых агрегатов ВАЗа полностью отработали двигатель 2108 и уже были готовы перейти к смене линейки 1,1 л экспортных двигателей ВАЗ 2108-1 на 1300 кубовый мотор 2108, который шел на внутренний рынок. Поэтому было принято решение разрабатывать свой 2-х цилиндровый мотор на базе нового силового агрегата, который составлял основу производственной линейки ВАЗа.

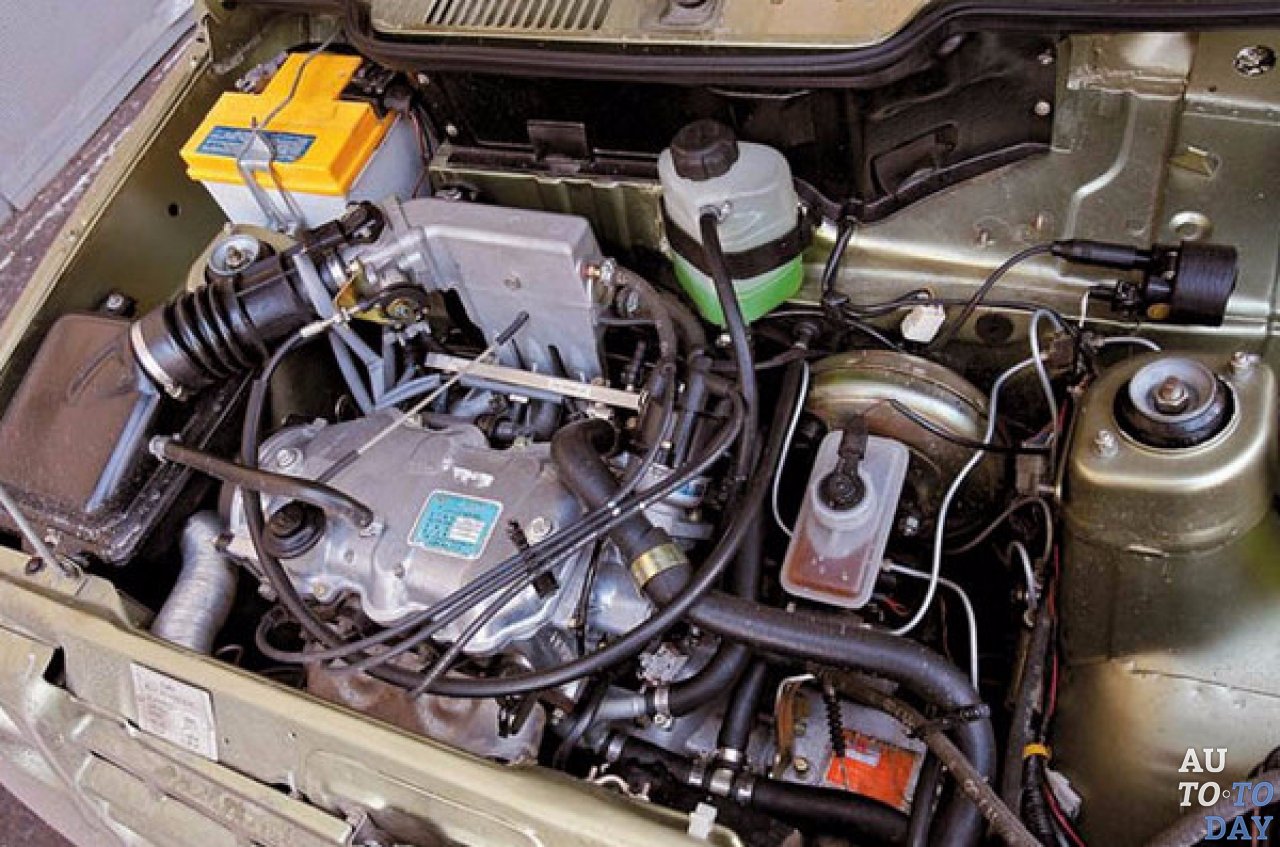

Двигатель ВАЗ 1111

Двигатель Оки объемом 650 куб.см. получился из половинки силового агрегата 2108. Выбор именно половины уже разработанного блока и самого двигателя обуславливался стоимостью разработки оснастки для изготовления 2-х цилиндрового двигателя. Особенностью конструкции этой рядной бензиновой двойки является верхнерасположенный распределительный вал, который управляет работой четырех клапанов — по 2 на каждый цилиндр.

Рабочий процесс в двигателе происходит за два оборота коленчатого вала, что обуславливает наличие вибраций при работе ДВС. Для компенсации дисбаланса установлены два уравновешивающих вала, гасящих вибрацию. Мощность движка составляет 29 л.с. Максимальный крутящий момент составляет 44,1Нм, который достигается при 3400 об/мин.

Система снабжения топливом выполнена по стандарту Евро-0 на базе карбюратора. Топливный насос имеет механический привод от агрегатов двигателя.

Масляная система выполнена аналогично оригинальному 2108 с применением шестеренчатого насоса. Забор масла производится из картера и направляется по внутренним каналам непосредственно к трущимся парам распределительного и коленчатого валов.

Стенки цилиндров смазываются масляным туманом, образовывающимся при вращении коленчатого вала. Штоки клапанов и детали механизма газорапределения за исключением собственно распредвала смазываются самотеком.

Двигатель ВАЗ 11113

Двигатель Ока 11113 (ВАЗ 11113) появился в процессе доработки силового агрегата ВАЗ 2108 и доведения его рабочего объема до 1500 л.с. Опять же использовалось половинчатое решение. Блоки двигателей и 650 и 750 кубового объема внешне были абсолютно идентичны. Изменения коснулись диаметра поршня, который был увеличен с 76 до 81 мм. Блок двигателя был изменен по внутренней конструкции.

Были утончены перегородки между цилиндрами и устранен дополнительный контур охлаждения камеры сгорания. Силовой агрегат стал более высоконагруженным в температурной части. Этот недостаток на первых этапах приводил к заклиниванию поршней, образованию задиров на стенках цилиндрах и прочих неисправностей, возникающих по причине недостаточного охлаждения.

За счет выполнения доработок мотор 11113 стал более мощным и выдавал уже 35 л.с. и 52 Нм тяги. Двигатель остался карбюраторным и соответствовал экологическим требованиям Евро-0.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента. Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать.

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

При возникновении неисправности на трассе достаточно положить смоченную тряпку на корпус насоса. Этого будет достаточно для того, чтобы доехать до места базирования и выполнить замену диафрагмы.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.

ТО двигателей Ока

Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.

По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.

При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.

Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.

Каждые 30 000 км требуется обязательная регулировка клапанов. Но по факту регулировка зазоров производится по техническому состоянию с контролем на данном пробеге.

К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.

На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.

Тюнинг и доработка двигателей Ока

Тюнинг двигателя Ока не представляет практического смысла в условиях обыкновенной эксплуатации. Повышение мощности и крутящего момента при перепрошивке блоков ЭСУД может дать прирост до 10% лошадиных сил, что при мощности около 30 л.с. будет не особо целесообразным.

В качестве гаражных доработок тюнинг двигателя Ока выполняется установкой инжектора от ВАЗ 21083i, но стоимость доработки может быть сравнима с установкой китайского литрового двигателя TJ376QE FAW (Daihatsu), который монтировался на автомобиль серпуховского производства СеАЗ Ока 11116-02 в 2007-08 гг.

Прочие мелкосерийные силовые агрегаты Ока

Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.

В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.

Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.

Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247. 1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.

В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.

Спортивный вариант Оки использует двигатель от Приоры.

Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.

Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.

Карбюратор на автомобиле ока — настройка, регулировка, устройство

Легковые авто марки ока с карбюратором начали производить еще в СССР и выпускали до 2008 года. Эта машина пользовалась и до сих пор пользуется популярностью за счет своей маневренности, низкого расхода топлива и простоты обслуживания. Даже сегодня использование этой машины практически не вызывает особых нареканий со стороны владельцев. Но, как и у любого транспортного средства, узлы и агрегаты этого автомобиля нуждаются в периодическом обслуживании и регулировке. Особого отношения к себе требует карбюратор на оке, наверное, одно из самых сложных устройств, используемых в этой машине.

Содержание статьи

Общее описание карбюратора, конструктивные особенности

Какой карбюратор стоит на ОКЕ? Это устройство производят на Димитровградском автоагрегатном заводе, его называют карбюратор ДААЗ 1111 1107010.

Карбюратор ОКИ, после доработки, имеет некоторые особенности, отличающие его от аналогов, устанавливаемых на других автомобилях, например, — поплавковая камера расположена поперек корпуса карбюратора. Такой подход позволяет получать обогащенную топливную смесь в моменты разгона или торможения.

Кроме того, карбюраторы этой серии имеют упрощенную конструкцию за счет того, что в нем практически нет электронных компонентов.

В конструкцию этого узла входят следующие сборочные единицы и узлы:

• клапанный механизм;
• устройство для запуска двигателя;
• штуцеры;
• регулировочный рычаг;
• дроссельные заслонки;
• камера с поплавковым механизмом.

Все перечисленные компоненты скомпонованы в одном корпусе. Для их защиты от уличной грязи, и воздействия атмосферных воздействий устанавливают защитную крышку.

У автомобиля ОКА карбюратор можно условно разделить на три части – верхнюю, среднюю и нижнюю.

Карбюратор ДААЗ 1111 1107010 вид на карбюратор сверху: 1 — крышка ускорительного насоса, 2 — электромагнитный клапан на топливном жиклере системы холостого хода, 3 — воздушная заслонка пускового устройства, 4 — крышка диафрагменного механизма пускового устройства, 5 — рычаг пускового устройства, 6 — держатель оболочки троса управления воздушной заслонкой, 7 — штуцер подвода картерных газов. 8 — топливоподводящий штуцер.

В первую входят крышка, шпильки крепления воздушного фильтра и штуцера подачи топлива. Во вторую часть входят – собственно сам карбюратор в комплекте с диффузорами и поплавковой камерой, в которой должен поддерживаться должный уровень топлива. В третью установлены дроссельные задвижки и тяги приводов.

Карбюратор, который устанавливают на автомобиль ОКА, призван решать те же задачи, что и аналогичные устройства, которые используются на других моделях легковых автомобилей. Да и схема работы таких устройств примерно одинакова, то есть – жидкое топливо поступает в поплавковую камеру и подается в камеру, где проходит ее насыщение воздухом.

Капли топлива дробятся с помощью установленных там распылителей и это позволяет воздуху легко проникать в топливо. После обогащения, смесь, пройдя через диффузоры, устремляется в камеру сгорания.

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

• грамотный демонтаж устройства;
• промывка;
• дефектация;
• диагностика устройства;
• настройка карбюратора ОКИ;
• по мере необходимости замена дефектных деталей;
• обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111  допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

КСТАТИ! ВСЕ РАБОТЫ, СВЯЗАННЫЕ С ОБСЛУЖИВАНИЕМ СИЛОВОЙ УСТАНОВКИ  В ТОМ ЧИСЛЕ И КАРБЮРАТОРА ОКА ЦЕЛЕСООБРАЗНО ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ АККУМУЛЯТОРЕ.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

1. Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
2. После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
3. После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
4. Следующий этап — это отсоединение шланга вакуумного регулятора.
5. Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
6. После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Сразу после того как карбюратор будет снят с корпуса силовой установки в нем станет видно отверстие, которое необходимо прикрыть. Это необходимо для того чтобы внутрь не попали пыль и грязь. Только после этого можно отрегулировать карбюратор.

Очистка элементов карбюратора от нагара и грязи

Карбюратор необходимо чистить и снаружи и изнутри. Оптимальным решением будет выполнить эту операцию на станции технического обслуживания, так как эта операция требует особой аккуратности. Но если автовладелец имеет опыт обслуживания запасных частей, то эту работу можно выполнить самостоятельно.

Чистка жиклеров

Отличительной чертой таких деталей как жиклер является то, что отверстия, которые в них проделаны, имеют строгие допуски и их нарушение может привести к нарушению параметров подачи топлива.

Чистка жиклеров

Жиклеры карбюратора ОКА необходимо прочищать через каждые 50 000 километров. Все дело в том, что из конструкции карбюратора в целом и строения самого топливного жиклера как раз именно он и подвергается налипанию копоти.

Для производства этой детали, как правило, применяют цветные металлы. Так как этот материал довольно мягкий, то для чистки отверстий использовать проволоку не стоит. Лучше всего применять деревянной зубочистки. Она сможет снять нагар без повреждения тела жиклера. Для получения большего эффекта от чистки отверстий имеет смысл продуть их сжатым воздухом.

Чистка дроссельной заслонки

Чистку дроссельной заслонки надо выполнять только тогда, когда существуют причины, указывающие на наличие нагара. На его наличие может указывать на то, что двигатель стал запускаться с перебоями, в его работе стали наблюдаться перебои и на холостом ходу обороты плывут.

На карбюраторах ДААЗ-1111 операцию по чистке воздушной заслонки  желательно выполнять после 80 – 100 тысяч км. пробега. Для того, что бы выполнить эту операцию с максимальным эффектом заслонки надо снять. Удаление нагара надо проводить только мягкой тряпкой без ворса. Кстати, существуют специальные жидкости для очистки карбюраторов. Для очистки нагара такую жидкость наносят на его детали и затем, через некоторое время его надо стереть мягкой сухой тряпочкой.

ВАЖНО! ПРИ ВЫПОЛНЕНИИ РАБОТ ПО ОЧИСТКЕ КАРБЮРАТОРА И ЕГО ДЕТАЛЕЙ ОТ НАГАРА И ДРУГИХ ЗАГРЯЗНЕНИЙ ДОПУСТИМО ИСПОЛЬЗОВАТЬ ТКАНЬ БЕЗ ВОРСА.

Очистка поплавковой камеры

Поплавковую камеру необходимо чистить через каждые 80 тысяч км пробега. Для того, чтобы удалить нагар целесообразно карбюратор полностью разобрать, при этом поплавки удалять не надо.

В камеру заливают жидкость для очистки карбюраторов, кстати, допустимо использовать керосин. По истечении определенного времени, обычно это два – три часа жидкость растворит слой нагара. Ее необходимо слить и протереть полость камеры продуть и протереть насухо.

Кстати, иногда поплавковую камеру надо чистить из-за того, что в бензобак заливается некачественное топливо.

Настройка карбюратора

Как отрегулировать карбюратор на ОКЕ? На самом деле это не так и сложно, но для этого необходимо соблюсти несколько простых правил. На автомобиле ВАЗ — ОКА отрегулировать карбюратор можно в следующей последовательности.

1. К настройке карбюратора можно приступать только того, как двигатель вышел на рабочий режим и проверены другие системы автомобиля, в т.ч. и работа главного топливного и ускорительного насоса.
2. При выполнении настройки имеет смысл включить все электрооборудование фары и пр.

Следует отметить, что настройку карбюратора можно проводить, не демонтируя само устройство. Главное, надо снять воздушный фильтр, так как он ограничивает доступ к нему.

Настройка карбюратора ОКИ включает в себя следующие операции:

• регулировка расхода топлива;
• настройку оборотов холостого хода;
• регулировка динамики движения.

Для выполнения этих операций на карбюраторе установлено несколько регулировочных устройств.

1. Винт качества, поднимающий обороты двигателя в режиме холостого хода.
2. Винт количества топлива, регулирующий обогащение смеси топлива и воздуха.
3. Стопорные винты заслонки системы первой и переходной системы второй камеры.
4. Фиксатор жиклера холостого хода, который отвечает за их постоянство.

Параметры дозирующих систем карбюратора

Назначение винта качества

При настойке приходится поворачивать винт качества из стороны в сторону, таким образом, происходит обогащение/обеднение подаваемого топлива.

Вообще, имеет смысл все винты до упора завернуть и затем, отворачивая их на 1/8 оборота выставлять необходимые значения.

После выполнения настройки карбюратора двигатель должен обеспечивать следующее количество оборотов в летнее время от 800 – 900 оборотов в минуту, а в зимнее 900 – 1000.

Вышеназванных операций достаточно для обеспечения нормальной работы карбюратора в автомобиле ОКА. После того как все эти операции выполнены, карбюратор необходимо поставить на штатное место. Следует отметить, что установка устройства на свое штатное место может быть сопряжено с определенными сложностями.

Установка карбюратора на оку

Кстати, для выполнения операций по монтажу/демонтажу карбюратора имеет смысл выполнять, имея в руках руководство по эксплуатации автомобиля ОКА и устройства карбюратора автомобиля.

Как очистить топливные форсунки

Частично или полностью забитые топливные форсунки резко снижают мощность и производительность автомобиля. Почему? Топливные форсунки вашего двигателя отвечают за подачу топлива в камеру сгорания синхронно с движением поршней. Но диаметр отверстия инъектора крошечный, намного меньше диаметра человеческого волоса. Таким образом, углеродсодержащие отложения на форсунках часто препятствуют потоку топлива и приводят к нехватке топлива в двигателе, что резко снижает мощность и производительность. Хорошая новость: ваши форсунки можно очистить, чтобы восстановить мощность и производительность. Итак, как чистить форсунки? У вас есть несколько вариантов, включая проверенную присадку к топливу для очистки топливных форсунок.

Сделай это для меня

Один из способов — отвезти автомобиль к механику, чтобы он прочистил вам форсунки. Однако, как вы можете догадаться, это будет не самый дешевый подход, и он сопряжен с трудностями, связанными с планированием обслуживания и жизнью без вашего автомобиля, пока он находится в магазине.

Сделай сам

Вы можете взяться за проект самостоятельно. Если вы поищите в Интернете самодельные решения, вы найдете инструкции о том, как снять топливные форсунки с двигателя, очистить их и установить на место; процесс может быть выполнен с помощью правильных инструментов, защитного снаряжения, ноу-хау и места для гаечного ключа. Однако есть более простой способ.

Правильная присадка к топливу может очистить ваши форсунки от углеродистых отложений, помогая восстановить потерю мощности.

Присадка к топливу для очистки топливных форсунок

Использование присадки к топливу для очистки топливных форсунок является простым, недорогим и столь же эффективным подходом при использовании подходящего продукта. Однако, как объясняется в этом посте, для этого метода требуется топливная добавка с достаточной силой, чтобы выполнить работу.

Улучшитель производительности AMSOIL P.i.®

AMSOIL P.i. Присадка к бензину Performance Improver содержит концентрированные моющие средства, которые агрессивно удаляют стойкие отложения, снижающие мощность, с форсунок, клапанов и камеры сгорания. Он эффективен в системах с портовым и непосредственным впрыском и очищает всю топливную систему в одном баке.

AMSOIL P.i. восстанавливает топливные форсунки GDI до 100% расхода ¹ и восстанавливает до 14% мощности л.с. ^² П.И. также борется с отложениями на впускном клапане и в камере сгорания, помогая восстановить мощность, контролировать детонацию и снизить потребность в топливе с более высоким октановым числом.

AMSOIL P.i. Присадка к бензину Performance Improver содержит концентрированные моющие средства, очищающие от отложений форсунки, клапаны и камеру сгорания.

Получить AMSOIL P.i. Улучшение производительности

АМСОЙЛ П.И. восстанавливает до 14% мощности  в одном баке бензина.²

Мы рекомендуем использовать AMSOIL P.i. каждые 4000 миль тщательно чистить форсунки, клапаны и камеру сгорания.

Смазка для верхнего цилиндра AMSOIL

Для поддержания производительности между P. i. мы рекомендуем использовать смазку AMSOIL Upper Cylinder Lubricant при каждой заправке. В то время как П.и. Улучшитель производительности предназначен для воздействия и удаления стойких отложений, смазка для верхних цилиндров помогает сохранить чистоту инжектора и камеры сгорания. Использование его при каждой заправке сохраняет экономию топлива и прирост производительности, а также увеличивает срок службы компонентов.

Добавка к бензину AMSOIL Upper Cylinder Lubricant помогает поддерживать чистоту инжектора и камеры сгорания.

Получить смазку AMSOIL для верхних цилиндров

Использование смазки для верхних цилиндров AMSOIL имеет и другие преимущества. Верхняя часть вашего двигателя скудно смазывается и подвержена образованию отложений и коррозии, проблема усугубляется этанолом в топливе.

AMSOIL Upper Cylinder Lubricant обеспечивает смазывающую способность на 18 % больше, чем у Lucas, и на 20 % больше, чем у Sea Foam, для лучшего сохранения мощности и экономии топлива (см. таблицу ниже).³ Мы рекомендуем использовать смазку AMSOIL Upper Cylinder Lubricant для каждого бака, чтобы поддерживать рабочие характеристики между AMSOIL P.i. Процедуры повышения производительности.

AMSOIL Diesel Injector Clean

Для дизельных двигателей с загрязненными форсунками программа AMSOIL Diesel Injector Clean позаботится об этом. В его концентрированной формуле используется уникальная химия для нацеливания и устранения углеродистых отложений и других конкретных проблем с производительностью, чтобы максимизировать мощность. В концентрированной формуле

AMSOIL Diesel Injector Clean используется уникальный химический состав для нацеливания и устранения углеродистых отложений.

Получить AMSOIL Diesel Injector Clean

AMSOIL Diesel All-In-One

После использования AMSOIL Injector Clean мы рекомендуем обслуживать двигатель, используя AMSOIL Diesel All-In-One для каждого бака. All-In-One эффективно очищает грязные форсунки и обеспечивает исключительную всесезонную защиту для повышения производительности.

Использование All-In-One восстанавливает мощность и крутящий момент, обеспечивает лучшую текучесть при низких температурах и более высокое цетановое число. Он также снижает дымность и выбросы, а также борется с коррозией топливной системы. Регулярное использование обеспечивает  значительное улучшение смазывающей способности дизельного топлива, используемого в США, обеспечивая улучшенную защиту от износа . ⁴

AMSOIL Diesel All-In-One эффективно очищает грязные форсунки и обеспечивает исключительную всесезонную защиту.

Получите AMSOIL Diesel All-In-One

Как очистить топливные форсунки

Вам не придется жить с потерей мощности и производительности. Вам также не нужно отвозить свой автомобиль к механику или самостоятельно решать механическую проблему. Качественная присадка для очистки топливных форсунок может сделать эту работу за вас с минимальными затратами и усилиями. Топливные присадки AMSOIL решают проблемы, с которыми сталкиваются автомобили, и они на самом деле работает. Посетите нас онлайн, чтобы узнать больше.

¹ ASTM D5598(M) – испытательный автомобиль Buick Regal 2013 года.

² На основе результатов сторонних испытаний на автомобиле Chevrolet* Silverado* 1500, 5,3 л V-8 GDI 2016 г., 5,3 л, V-8 GDI, пробег 100 616 миль, с использованием одного бака, обработанного AMSOIL P.i. Фактические результаты могут отличаться.

³ На основании независимых испытаний смазок AMSOIL для верхних цилиндров, смазок для верхних цилиндров Lucas и обработки двигателя Sea Foam, проведенных 13 февраля 2019 г.с использованием ASTM D6079, модифицированного для использования с бензином.

⁴ Топливо протестировано в 2017 году.

7 самостоятельных шагов по очистке топливных форсунок

]]>Эффективность использования топлива]]> в автомобиле достигается за счет топливных форсунок.

Их часто называют «неношеными».

Они настолько прочные, что являются единственной частью автомобиля, которая остается неповрежденной до тех пор, пока она не станет непригодной для вождения.

Однако они также уязвимы к повреждениям.

Вы можете получить неисправную топливную форсунку из-за засорения!

Признаки забитой форсунки — это когда вы начинаете испытывать пропуски зажигания в двигателе, недостаток мощности и утечку топлива.

Эксперты рекомендуют очищать топливные форсунки с помощью очистителя инжекторов каждые 25 000–30 000 миль пробега.

Поэтому лучше регулярно проверять топливные форсунки.

Если вы обнаружите какие-либо проблемы, вам нужно будет выбрать автомастерскую, которая их устранит.

Однако, если вы не совсем нуб и имеете опыт и знание двигателя, то можете выполнить работу самостоятельно, не снимая форсунки.

Вот как это можно сделать…

7 шагов по очистке топливных форсунок без демонтажа

Необходимые материалы

• Комплект для чистки топливных форсунок, совместимый с вашим двигателем.
• Чистящий растворитель, рекомендованный для вашего чистящего набора.

Этап 1

Вам нужно будет подключить топливный порт двигателя к набору для чистки.

Чтобы сделать это правильно, ознакомьтесь с руководством пользователя, входящим в комплект.

Это связано с тем, что конструкции соединений различаются во всех комплектах для чистки.

Шаг 2

Убедитесь, что топливный насос отключен и топливо возвращается в бензобак.

Это можно сделать, заглушив возвратную топливную магистраль или вставив U-образную трубку.

ЦП очень часто показывает код ошибки при отключении помпы. Вы всегда можете сбросить коды позже.

Шаг 3

Подсоедините набор для очистки к топливному порту после того, как вы отсоедините регулятор давления.

Включите зажигание, чтобы убедиться, что ваш двигатель не переворачивается.

Шаг 4

Чтобы убедиться в отсутствии повышения давления в системе, снимите крышку топливного бака с бензобака.

Шаг 5

Шланг сжатого воздуха необходимо присоединить к комплекту для очистки.

Обратитесь к руководству по обслуживанию, чтобы узнать, какое давление топлива соответствует вашему автомобилю.

Открывайте клапан комплекта до тех пор, пока он не будет соответствовать требуемому для вашего автомобиля давлению топлива.

Шаг 6

Запустите двигатель и дайте ему поработать 15–20 минут.

Это обеспечит прохождение очищающего растворителя через форсунки.

Когда растворитель израсходован, вы можете заглушить двигатель.

Шаг 7

Последний шаг — отменить все предыдущие шаги.

Отсоедините комплект, включите топливный насос и топливный генератор.

После того, как вы все сделали, снова включите машину и проверьте, нет ли посторонних шумов.

Если вы слышите щелчок, это означает, что ваши топливные форсунки работают нормально.

#ProTip

Эти шаги не рекомендуются для начинающих. Люди, которые хорошо разбираются в двигателе и его функционировании, должны двигаться вперед, следуя приведенным выше шагам.
