Настольный токарный станок ТВ-4 — цена, отзывы, характеристики с фото, инструкция, видео

Настольный токарный станок ТВ-4 предназначен для занятий в школьных учебных мастерских по токарной обработке заготовок резанием. Это не тяжелый, полу-автоматический станок класса точности Н, применялся на уроках труда в школьных мастерских. ТВ-4 оставил след в истории советского станкостроения, как надежный токарный станок для школ.

Несмотря на свой достаточно солидный возраст, станок ТВ-4 все еще пользуется спросом среди домашних умельцев, что связано с его небольшими габаритами и хорошими функциональными возможностями. и низкой ценой вторичного рынка. К сожалению данный станок уже не выпускают. Ближайший отечественный аналог этого станка модель ТВ-9 и ТВ-7М, которые также представлены в нашем каталоге.

Школьный токарный станок ТВ-4 позволяет выполнять следующие виды токарных работ:

  • проточку и расточку цилиндрических и конических поверхностей;
  • подрезку торцов; отрезку;
  • нарезание метрической резьбы;
  • сверление и ряд других работ.

Конструкция основных узлов

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.

Передняя тумба:

Передняя тумба станка ТВ-4 выполнена П-образной формы с ребрами жесткости в верхней и нижней части. Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя

Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием.

Станина

Станина станка ТВ-4 коробчатой формы с окнами. Имеет две призматические направляющие. Передняя направляющая служит для передвижения каретки, задняя для перемещения задней бабки. Станина установлена на две тумбы.

Передняя ТВ4 крепится в левой части станины.

Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

ХарактеристикаЗначение
Наибольший диаметр изделия, устанавливаемого над станиноймм 200
Наибольший диаметр точения над нижней частью суппорта мм 125
Наибольший диаметр обрабатываемого прутка мм 15
Расстояние между центрами мм 350
Наибольшая длина обтачивания мм 300
Пределы чисел оборотов шпинделя в минуту оборотов минуту 120-710
Пределы продольных подач мм/минуту0,08-0,012
Диаметр отверстия в шпинделемм 16
Мощность электродвигателякВт 0,6
Габариты станка (длина, ширина и высота)мм1100 x 470 x 1020
Масса ТВ-4кг280

технические характеристики токарно-винторезного станка по металлу

Токарно-винторезный станок ТВ-4 используется для обучения токарному делу учащихся школ, профессиональных училищ, колледжей. В современных условиях он все чаще применяется в частных небольших токарных мастерских, а также для мелкосерийного производства. Успешно выполняет классические токарные операции.

Содержание:

  • 1 Краткая история
  • 2 Назначение и область применения школьного токарно-винторезного станка по металлу
  • 3 Технические характеристики
    • 3.1 Основные параметры
    • 3.2 Шпиндель
    • 3.3 Суппорт и подачи
    • 3.4 Резцовые салазки
    • 3.5 Задняя бабка
    • 3.6 Электрооборудование
    • 3.7 Общие размеры (габариты) и вес
  • 4 А вы знаете на что обращать внимание при покупке ТВ-4 – видео
  • 5 Общая конструкция и принцип работы
  • 6 Рисунки и описание устройства
    • 6.1 Общий вид
    • 6.2 Общий чертеж
    • 6.3 Расположение органов управления
    • 6.4 Кинематическая схема
    • 6.5 Шпиндельная бабка
    • 6.6 Коробка подач
    • 6.7 Фартук
    • 6.8 Суппорт
    • 6.9 Задняя бабка
    • 6.10 Схема электрическая принципиальная
  • 7 Инструкция по первому запуску и эксплуатации
  • 8 Правила эксплуатации и ухода
    • 8. 1 Обзор станка, видео
  • 9 Паспорт станка
  • 10 Современные аналоги
  • 11 Как происходит ремонт

Краткая история

Токарный станок ТВ-4 производится Ростовским комбинатом учебного оборудования с начала 1970 х годов. Из-за специфики своего применения данный станок назывался «Школьник».

Индустриализация требовала профессиональных кадров, поэтому страна снабжала современными по тем меркам технологиями все средние учебные заведения. На Ростовском комбинате данный станок выпускается и по сей день, поскольку продолжает пользоваться спросом в частных мастерских и для любителей токарного дела.

Также есть еще завод на Украине в г. Гродно, который также выпускает серию данного оборудования. Но Ростовский комбинат считается все же основным производителей этой функциональной мобильной конструкции. Читайте также: токарный станок ТВ-7, технические характеристики, описание.

Назначение и область применения школьного токарно-винторезного станка по металлу

Поскольку токарный станок ТВ-4 изначально выпускалось, как учебное оно отличается небольшими габаритами. Поэтому не подходит для обработки крупных деталей.

Токарный станок ТВ-4 предназначен для обработки деталей до 12 см в диаметре и до 30 см по длине. Этого вполне достаточно для тех, у кого токарное дело – хобби и есть необходимость в штучной обработке деталей.

Токарный станок ТВ-4 позволяет проводить следующие виды токарных работ:

  • обработка цилиндрических поверхностей методом точения;
  • подрезка торцов;
  • отрез;
  • нарезание метрических резьбы;
  • сверление;
  • проточка и расточка отверстий.

Школьный токарный станок снабжен всеми узлами полноценного токарного инструмента.

Технические характеристики

Мощность электродвигателя токарного станка ТВ-4 составляет 0.6 КВТ. При этом полный его вес составляет 280 кг, что позволяет ему легко располагаться в бытовых условиях.

Основные параметры

К основным параметрам токарного станка ТВ-4 относятся:

  • расстояние между центрами – 35 см;
  • наибольшая длина обтачивания – 30 см;
  • максимальный диаметр заготовки, обрабатываемой над верхней частью суппорта – 125 мм;
  • диаметр, обрабатываемый над станиной – 20 см.

Узлы в токарном станке ТВ-4 классические, с определенными техническими характеристиками, которые позволяют выполнять все токарные работы, характерные для этого вида оборудования.

Шпиндель

Располагается в передней, шпиндельной бабке и его основная функция – вращать рабочую заготовку посредством трехкулачкового патрона. От приемного шкива получает 6 цифр оборотов. Максимум – 710 об/мин.

Наибольший диаметр обрабатываемого прутка на шпинделе – 15 мм. Конец шпинделя резьбовой – М36х4.

Суппорт и подачи

Предназначен для перемещения режущего инструмента. Имеет 4 каретки:

  • Первая — перемещается по направлению станины.
  • Вторая – перемещается по поперечным направляющим первой каретки, перемещает режущий инструмент в поперечном направлении.
  • Третья – от среднего положения в обе стороны поворачивается на 45 градусов.
  • Четвертая – несет резцедержатель и перемещается в продольном направлении по третьей каретке.

Резцовые салазки

Резцовые салазки по техническим характеристикам предполагают смещение на 5 см.

Задняя бабка

Ее еще называют упорной бабкой. Это конструктивная деталь токарного станка ТВ-4, главная функция которой – поддержка с помощью центра второго конца заготовки. Она фиксирует будущую деталь.

Расположена на основании, которое равномерно перемещается по направляющим станины. В упорной бабке расположена пиноль, передвигающаяся в продольном направлении. Ее движение осуществляется маховиком.

Электрооборудование

Привод осуществляется от асинхронного электродвигателя ~220В. Через клиномерные передачи и одноступенчатый шкив движение передаётся ходовому валу, коробки скоростей.

Также к электрическому оборудованию относится электрический щит, трансформатор, плавкие вставки. Щиток электрооборудования и магнитный пускатель расположены в правой тумбе, а сам электродвигатель с кнопочной станцией – в левой.

Общие размеры (габариты) и вес

Токарный станок ТВ-4 относится к легкому классу оборудования. Его параметры в мм 1100х470х1020. Класс по точности обработки Н, что позволяет допускать погрешность не больше 10 мкм. Благодаря своим комфортным размером подходит даже для установки в квартире или на балконе. Поэтому станок и пользуется популярностью у бытовых мастеров.

А вы знаете на что обращать внимание при покупке ТВ-4 – видео

Общая конструкция и принцип работы

Тумба токарного станка ТВ-4 изготовлена из толстостенной листовой стали. Дополнительно монтируют ребра жесткости. В задней части тумбы расположен электродвигатель. На лицевой части – блок управления работой, в том числе кнопка реверс, а также включения/выключения.

На задней тумбе, которая имеет П-образную форму, также имеются ребра жесткости вверху и снизу. Внутри этой конструкции содержится электрощит со всем основным электрооборудованием данного механизма.

В левой части станины расположена шпиндельная бабка, к которой подключена коробка для переключения скоростей. Вращение шпинделя происходит за счет трехкулачкового патрона.

От блока шпинделя к коробке скоростей вращение передает передаточный механизм. Особенностью механизма данного станка является то, что здесь невозможно установить другие пары шестерней, а потому передаточное соотношение всегда одинаковое.

Рисунки и описание устройства

Основой всего токарного станка ТВ-4 является станина. Она коробчатой формы с двумя призматическими направляющими. Передняя направляющая, перемещает каретку, а задняя – упорную бабку. Спереди станины расположен ходовой винт и рейка.

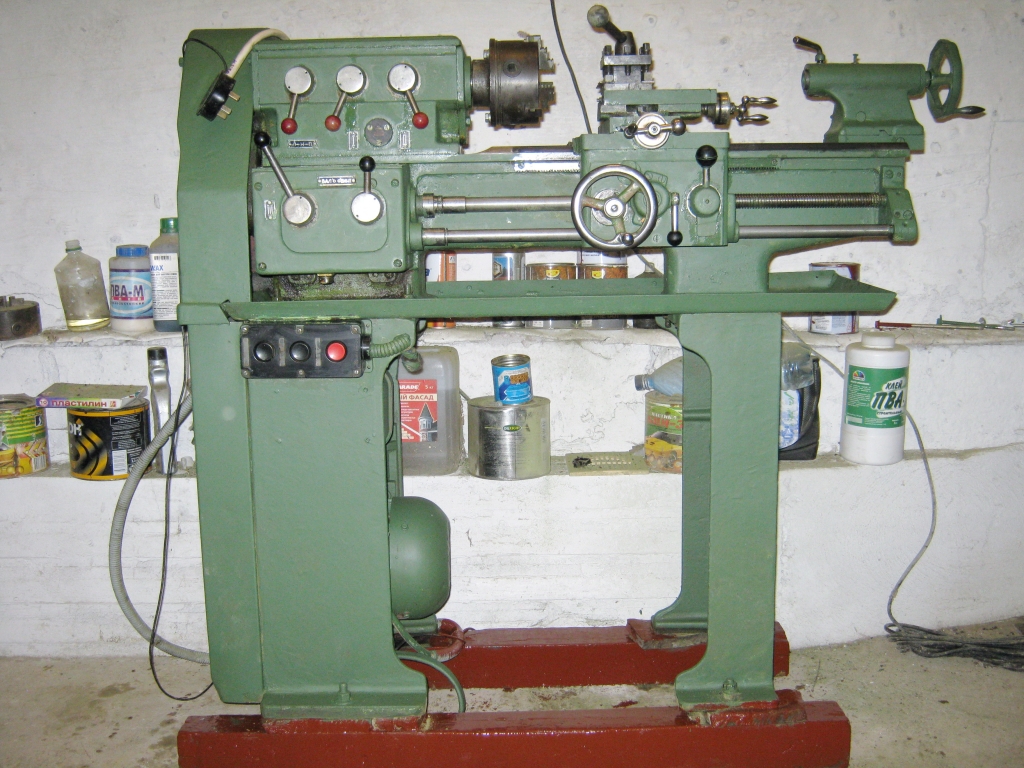

Общий вид

Общий чертеж

Расположение органов управления

К органам управления токарного станка ТВ-4 относятся:

  • рукоятки по установке чисел оборотов шпинделя;
  • рукоятка нарезания левой и правой резьбы;
  • изменение направления передач;
  • рукоять переключения ходового валика;
  • рукоять увеличения продольной механической подачи;
  • приспособление для перемещения поперечной салазки;
  • маховик для перемещения продольной каретки.

Кинематическая схема

Шпиндельная бабка

Это основной и главный функционирующий элемент любого токарного станка. Деталь внешне представляет собой корпус из чугуна, куда входит шпиндель и коробка скоростей. Передает элемент вращения от электродвигателя к обрабатываемой заготовке.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, в то время как задняя – только в радиальном. Чтобы у мастера была возможность регулировать напряжение оси на шпинделе имеются две гайки.

Коробка подач

Эта конструкция получает движение от самой коробки скоростей с помощью шестерен передаточного механизма. Конструкция данной детали позволяет получить метрическую резьбу с шагом 0.8, 1.0, 1.25 мм. Также можно получить продольную подачу суппорта в этих же пределах, на один оборот шпинделя.

Спереди на крышке коробки подач находится рукоять, при помощи которой регулируются резьбы и подачи. В конструкции коробки подач данной модели исключается возможность одновременного вращения ходового винта и ходового валика.

Чтобы смазывать механизм коробки подач в конструкции существует корыто для заливки масла. Во время эксплуатации важно следить, чтобы в этом корыте всегда присутствовало небольшое количество масла для смазки.

Фартук

При помощи фартука есть возможность осуществлять продольную механическую и ручную передачи от ходового валика и винта. Для ручной передачи необходимо повернуть маховик, а для механической – повернуть рукоять, которая запускает кулачковую муфту.

Суппорт

Эта деталь конструкции необходима для закрепления и перемещения резца. В данном варианте оборудования он снабжен четырьмя салазками.

Задняя бабка

Это упорная бабка или задняя бабка, которая расположена на основании и закрепляет второй конец детали при обработке. Пиноль упорной бабки имеет коническое отверстие. В него входит упорный центр или любой другой инструмент, необходимый в данный момент для обработки заготовки.

Схема электрическая принципиальная

Инструкция по первому запуску и эксплуатации

Монтаж и установку токарного станка ТВ-4 должны выполнять строго профессионалы. Перед первым запуском обязательно ознакомиться с инструкцией по эксплуатации, а также с техникой безопасности.

Для монтажа токарного станка ТВ-4 необходимо обустроить фундамент не меньше 10 см. Оптимальный вариант – бруски или бетонная конструкция. Механизм не снабжен регулировкой уровня, а потому при монтаже важно отрегулировать перепады высоты. Лучше всего, если станок будет установлен на регулируемые опоры.

Есть несколько нюансов работы, которые обязательно учитывать:

  1. В качестве подготовки к рабочему процессу необходимо очистить механизм от антикоррозийной жидкости и заполнить емкость смазкой для коробки передач. Важно, чтобы был настроен заземляющий контур.
  2. Перед началом работы все рукояти должны быть расположены в исходном положении. Только после этого разрешено проводить стартовую настройку станка. Заготовку детали следует прочно зафиксировать между шпиндельной и упорной бабкой. На следующем этапе следует выставить нужный резец.
  3. После окончания рабочего процесса необходимо удалить стружку и металлическую пыль, которая собралась на станке после работы. Затем проверить нормальную работоспособность всех главных конструктивных деталей, чтобы в случае поломки вовремя ее обнаружить. Каждый раз перед запуском обязательно проверять уровень масла.

Токарные станки ТВ-4 отличаются надежностью. Поэтому при правильной эксплуатации срок их службы практически неограничен. Важно только изначально его правильно монтировать.

Правила эксплуатации и ухода

Сам токарный станок ТВ-4 не рассчитан на массовое производство, поэтому при регулярной работе на нем важно следить за его нагрузкой.

Также при работе необходимо следить за наличием вибрации. Если на станке образуется вибрация, то его следует немедленно отключить и исправить данную неполадку. Обычно достаточно проверить и изменить крепление детали и рабочего инструмента.

Обзор станка, видео

Паспорт станка

Токарный станок ТВ-4 не обладает повышенной функциональностью, но успешно работает с заготовками из твердосплавных металлов. Он специально сделан так, чтобы с ним без труда мог справиться и подросток. Паспортные характеристики оборудования:

  • диаметр сквозного отверстия в шпинделе – 1.6 см;
  • количество возможных оборотов в течение минуты – 120, 160, 230, 375, 500, 710;
  • количество ступеней при прямом и обратном вращении – 6;
  • максимальные габариты монтируемого инструмента 10х12 мм;
  • суппорт имеет 3 продольных ступени передач;
  • пиноль задней упорной бабки смещается до 6.5 см.

При планировке рабочего процесса необходимо учитывать, что в токарном станке ТВ-4 нет конструкции для торможения шпинделя или блокировки рукоятей управления. За счет этой особенности происходит медленная остановка будущей обрабатываемой детали.

Полностью весь паспорт вы можете, бесплатно скачать по этой ссылке — Паспорт станка ТВ-4

Современные аналоги

Несмотря на надежность и прочность токарного станка ТВ-4 у него есть современные аналоги, которые ничуть не уступают механизму по функциональности и возможностям к ним относятся:

  • JET BD-7.
  • JET BD-Х7.
  • Optimum TU1503V.
  • Proma SM-300E.
  • Triod LAMS-02/300.

Первые две модели отличаются высоким качеством, а также удобством регулировки оборотов. Это марки известных мировых производителей, которые вполне могут конкурировать с ТВ-4 как в небольших мастерских, так и на школьных партах.

Токарно-винторезный станок ТВ-4, уже почти полвека служит верой и правдой в небольших мастерских и в бытовых условиях. Это функциональное, и в то же время надежное оборудование, которое поможет освоить любой токарный станок.

Легкий и небольшой по габаритам механизм поместится в любой мини-мастерской. Также его явными преимуществами становятся простота в эксплуатации и долговечность при службе.
