Электромагнитный клапан отсечки топлива — как он устроен?

Электромагнитный клапан для отсечки топлива, как понятно из названия, регулирует подачу топлива из бензинового бака к системе двигателя. Бензин будет поступать в двигатель, только, если клапан откроется. Если же клапан закрыт, значит бензин не сможет попасть в двигатель.
Клапан отсечки топлива присутствует на карбюраторных авто. Также такой механизм устанавливают и на инжекторных двигателях.
Кроме того, клапан для отсечки подачи топлива создатели авто задействуют в конструкции иммобилайзера с целью увеличения его надёжности.

  • 1. Бензоклапан как часть карбюратора.
  • 2. Клапан в инжекторной системе.
  • 3. Задействование клапана отсечки топлива иммобилайзером.

1. Бензоклапан как часть карбюратора.

Бензоклапан – это составляющий компонент экономайзера принудительного холостого хода. Этот экономайзер располагается в карбюраторном корпусе.
Система экономайзера принудительного холостого хода состоит из таких элементов:

1. Клапан для отсечки топлива.

2. Клапан для принудительного холостого хода.

3. Блок электронного управления.

4. Микропереключатель.

Двигатель останавливает свою работу, когда бензоклапан прекращает подавать топливо. Если водитель включает принудительный холостой ход (торможение при помощи двигателя), бензоклапан отсекает подачу топлива в карбюратор, а система экономайзера закрывает впускной трубопровод.
Рассмотрим работу экономайзера.
Когда обороты двигателя превышают значение 1700 оборотов в минуту, экономайзер перестаёт питать обмотку электромагнитного клапана. В это время двигатель начинает дополнительный подсос воздуха, благодаря которому топливная смесь становиться более разреженной и беднеет. Такое обеднение влияет на мощность всего двигателя. В это время с помощью пружины клапан закрывает холостой канал.

Когда под воздействием всего этого обороты двигателя упадут ниже значения 1300 оборотов в минуту, на бензоклапан начнёт подаваться электричество. Воздушная диафрагма закрывается и в канале создаётся разрежение. В это же время клапан экономайзера открывается и даёт доступ для топлива, после чего электричество перестаёт подаваться на обмотки отсекателя. Такой принцип действия помогает избежать самовозгорания двигателя даже при включённом зажигании.

Микровыключатель, который предусмотрен в конструкции экономайзера, имеет возможность подачи тока прямо на клапан без необходимости передавать сигнал через блок управления.
Таким образом, бензоклапан для отсечки топлива вмести со всей системой экономайзера выполняет две основные функции:

1. На холостом ходу перекрывает подачу топлива в двигатель, благодаря чему осуществляется значительная экономия топлива и снижаются токсичные выбросы в атмосферу.

2. Когда выключается зажигание автомобиля, система перестаёт подавать топливо в двигатель. А это предотвращает самовоспламенения топлива в цилиндрах.

Вторая функция крайне важна в том случае, когда двигатель старый и очень изношен, а также имеет обильные отложения сажи и гари на своих составляющих элементах. Даже бензиновые двигателя с зажиганием от свечи иногда терпят возгорание топливной смеси вовсе не от искры, а под воздействие перегретых деталей двигателя. Такими деталями могут служить изоляторы свечей зажигания, если их подобрали с неправильным калильным числом (калильное число – это возможности элемента накапливать в себе тепло). Из-за этого, если топливо продолжает подаваться, двигатель продолжает работать даже в случае выключения зажигания. Бензоклапан же перекрывает подачу топлива, исключая возможность самовозгорания.
Клапан для отсечки топлива – это одно из главных устройств в системе двигателя. И если он неисправен, то двигатель даже не запуститься.
Неисправность электромагнитного бензоклапана можно диагностировать по таким признакам:

1. Автомобиль не получается завести даже если все системы работают нормально и бак для топлива наполнен.

2. Двигатель продолжает свою работу даже после того, как было выключено зажигание.

Причиной таких неисправностей практически всегда является нарушение функциональности клапана для отсечки топлива, поэтому его следует срочно проверить на предмет исправной работы.
Точно определить, что причина неисправности находиться в клапане можно самостоятельно следующим образом:

1. Нужно убедиться, что провод для питания клапана отсечки находиться в исправном состоянии.

2. Повернуть ключ (можно кого-нибудь попросить это сделать), а в это время нагнуться к карбюратору и прислушаться, сработал ли клапан. При своей работе он издаёт довольно громкие и отчётливо слышимые щёлкающие звуки. Если вы не заметили подобного звука, значит на клапан перестало подаваться питание или он вышел из строя.

2. Клапан в инжекторной системе.

Клапан в инжекторной системе ещё называют регулятором холостого хода клапанного типа.
По своей конструкции, это шаговый двигатель с подпружиненной конусной иголкой.
Принцип работы состоит в следующем. Когда двигатель работает на холостом ходу, проходное сечение его канала для подачи воздуха увеличивается даже несмотря на прикрытую дроссельную заслонку. В это время к двигателю поступает необходимое для его работы количество воздуха.

Датчик, отвечающий за потребление воздуха, контролирует ещё и подачу горючего в двигатель через инжекторы, соответственно количеству потребляемого двигателем воздуха. Блок электронного управления отслеживает все процессы в работающем двигателе и управляет регулятором холостого хода посредством регулировки подачи воздуха.
Таким образом, если двигатель был прогрет до нужной температуры, контроллер будет поддерживать холостые обороты. Если же двигатель не был прогрет до рабочей температуры, то клапан отроется больше. И это повысит обороты двигателя, что обеспечит прогревание авто на повышенных значениях оборотов. Это помогает автомобилисту начинать движение без необходимости предварительного прогрева двигателя.

Клапан располагается в основании дроссельной заслонки и крепиться к ней с помощью специальных винтов. Стоит помнить, что это исключительно исполнительный элемент двигательной системы. Поэтому в нём отсутствует возможность самостоятельной диагностики (если он сломается, то на приборной панели элемент «Check engine» мигать не будет).
Как же узнать, что клапан вышел из строя?
Есть несколько признаков неисправности электромагнитных клапанов:

1. Когда происходит движение на холостом ходу, водитель слышит неустойчивые обороты.

2. Наблюдаются нестабильные и самопроизвольные вибрации внутри салона.

3. Когда водитель пытается перейти на нейтральную передачу, двигатель перестаёт работать.

4. Наблюдаются низкие обороты во время запуска холодного двигателя.

5. Обороты двигателя снижаются при значительных дополнительных нагрузках (во время включения кондиционера, освещения, фар и т. д.).

При обнаружении подобных признаков, клапан можно демонтировать из инжекторной системы для его замены или для прочистки и смазки фланцевого уплотнительного кольца маслом.
В автомобилях с карбюраторными двигателями электромагнитные клапаны выполняют функцию и подачи топлива, и открытия дроссельной воздушной заслонки. В авто с инжекторными двигателями это две функции выполняются отдельно. За перекрывание топливного канала отвечает клапан бензонасоса. Когда давление в середине магистрали падает, он приоткрывается и позволят топливу поступать к двигателю. Это топливо может быть использовано не полностью. В таком случае, оно вернётся обратно в бензиновый бак тем же путём под действием собственного давления.

3. Задействование клапана отсечки топлива иммобилайзером.

Чтобы защита автомобиля от угона была максимально эффективной, на нём нужно устанавливать несколько систем охраны, которые объединены в один противоугонный охранный комплекс.
Противоугонный охранный комплекс состоит из таких элементов:

1. Штатный иммобилайзер стандартной конструкции.

2. Сигнализация.

3. Система связи с водителем.

4. Система отслеживания местонахождения автомобиля.

5. Другие способы защиты авто от угона.

Каждая из этих составляющих по-разному реагирует на опасность. Если сигнализация издаёт звуки, то иммобилайзер производит блокировку всех самых важных узлов автомобиля: зажигания, стартера, системы подачи топлива, без которых завести автомобиль не получиться. Эта блокировка происходит при помощи электромагнитных реле, которые устанавливаются в местах электрическую цепь и находятся под управлением микропроцессора.

Клапан для отсечки топлива обеспечивает при необходимости перекрывание топливной магистрали. В обычном состоянии он перекрыт. Когда иммобилайзер работает, то микропроцессор контролирует, чтобы клапан не открылся во время включении зажигания. Если владелец автомобиля возвращается и отключает иммобилайзер, микропроцессор подаёт соответствующую команду на клапан, и он может включиться в работу.

Задействование клапана отсечки топлива в иммобилайзере – это одна из главных мер по обеспечению эффективной защиты автомобиля от угона. Это связано с тем, что электромагнитный клапан позволяет иммобилайзеру защитить не только электрическую цепь, но и механическую систему питания автомобильного двигателя. И это всё доставит дополнительные хлопоты для злоумышленников, на решение которых придётся потратить немало времени. Так что владелец с большей вероятностью сможет предотвратить угон своего авто.

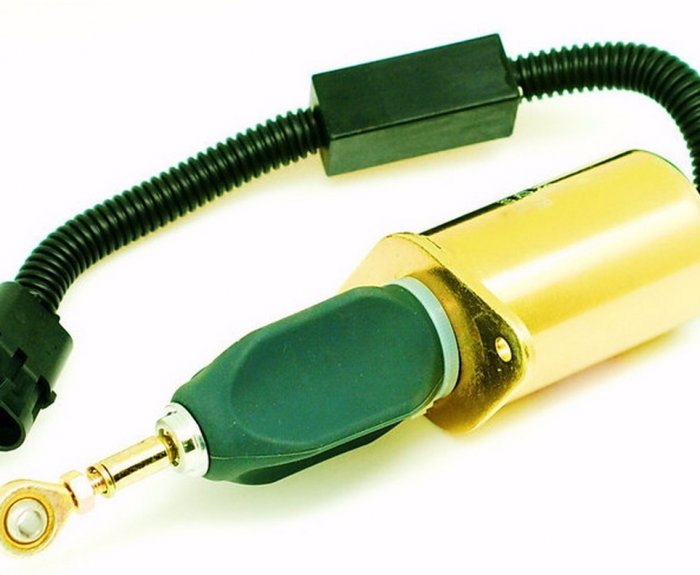

Электромагнитный клапан топливной системы MAN TGA/TGX (Bosch) — TransAger
