Что такое бензонасос
Бензонасос или топливный насос — один из главных элементов топливной системы автомобиля с двигателем внутреннего сгорания (ДВС). Он отмеряет необходимое количество топлива, будь то бензин или дизель, и подает его под нужным давлением к карбюратору или форсункам. По типу привода они делятся на две большие группы:
- Механические — приводятся в движение механической энергией. Обычно работают в паре с карбюраторными двигателями или устанавливаются в качестве вспомогательных, например, на некоторых дизельных моделях.
- Электрические — сегодня это самый распространенный вариант. Им оснащаются все современные автомобили с инжекторными ДВС. Питает работу такого насоса электромотор.
В зависимости от типа двигателя и способа подготовки зажигательной смеси бензонасос выполняет следующие функции:
- перекачка топлива из бака к силовому агрегату;
- нагнетание и поддержание необходимого давления в топливопроводе;
- регулировка впрыска в зависимости от нагрузок, скорости работы ДВС.
Где находится бензонасос
В теории бензонасос может располагаться в любом месте топливопровода, но на практике распространены три позиции: на самом двигателе (например, в карбюраторных ДВС), рядом с топливным баком или внутри него (погружной).
Таким образом, искать бензонасос нужно под капотом или в задней части автомобиля. В последнем случае иногда добраться до модуля можно непосредственно из салона — специальный лючок, закрывающий устройство, спрятан под задними пассажирскими сиденьями. Реже доступ осуществляется через багажник или только после снятия бензобака.
Как работает бензонасос
Несмотря на то, что все бензонасосы выполняют одну и ту же задачу (доставляют топливо в мотор), делают они это по-разному. Например, с высоким или низким давлением, непосредственно в форсунки или в камеру карбюратора. Различаются модули и строением, особенно многообразны электрические устройства. Механические в этом плане — одни из самых простых. Вот особенности каждого из них:
Механический бензонасос карбюратора
Предназначен для подачи топлива из бака в поплавковую камеру карбюратора. Самый распространенный вариант — диафрагменный. Приводится в действие от кулачкового эксцентрика распредвала (иногда вала маслонасоса) и крепится сбоку двигателя. Плюсы такого механизма в простоте и надежности конструкции. При необходимости топливо в камеру можно подкачать вручную. Существенный минус механических бензонасосов в том, что они не могут создать давление, которое необходимо для инжектора современных автомобилей.
Фото: Shutterstock
Электрический бензонасос инжектора
Электрический бензонасос, в отличие от механического (который начинает прокачивать топливо при движении распредвала), включается как только водитель поворачивает ключ зажигания. В этот момент электроника, еще до начала прокручивания стартера, запускает работу насоса и в системе нагнетается нужное давление.
Большинство электробензонасосов современных авто — погружного типа, то есть устанавливается непосредственно в топливный бак. У такого решения есть свое преимущество. Находясь в смеси механизмы бензонасоса, нагревающиеся в момент работы, не только смазываются, но и охлаждаются. И не надо бояться взрыва. Несмотря на то, что электрическое устройство находится в потенциальной горючей среде, погружные насосы безопасны. Дело в том, что топливном баке попросту нет такого количество воздуха, который привел бы к воспламенению даже если возникнет искра на щетках моторчика.
Конструктивно электробензонасосы состоят из двух частей — двигателя, работающего от сети 12В, и насосного модуля. Первый, как правило, универсален, а вот строение второго отличается. Сегодня существует несколько основных типов таких устройств:
- Мембранный. Устроен по аналогии с механическим модулем с той лишь разницей, что привод у него электрический.
- Роторный. Бывают лопастными или роликовыми. Как следует из названия, основной элемент такой системы — ротор, в пазах которого установлены ролики или плоские лопасти. По мере вращения они захватывают топливо со стороны всасывания и, проходя выпускное отверстие, выбрасывают смесь в систему.
- Шестеренчатый. В таком бензонасосе используются две разноразмерные шестерни. Благодаря этому в момент вращения между ними образуется камера, в которую сначала засасывается, а потом выталкивается топливо.
- Турбинный. В таком бензонасосе перекачка топлива происходит за счет вращения крыльчатки (турбины) с большим количеством лопастей. В момент работы лопасти создают завихрения, которые всасывают топливо дальше в систему.
Дизельные топливные насосы
В дизельных автомобилях, как правило, устанавливаются сразу два топливных насоса. Первый отвечает за подкачку топлива под низким давлением (ТННД) и может быть как механическим, так и электрическим. Второй называется ТНВД, (топливный насос высокого давления), он нагнетает топливо напрямую в ДВС. Главными рабочими элементами в этом случае выступают плунжерные пары (поршень и гильза). Когда поршень двигается по гильзе над ним нагнетается высокое давление, за счет чего происходит всасывание и выталкивание топлива. В зависимости от того, как расположены и работают плунжеры, выделяют три типа насосов:
- Рядный. Каждая насосная секция подает топливо определенный цилиндр.
- V-образный. Плунжеры расположены в два ряда под углом от 75 до 120 градусов друг к другу.
- Распределительный. Одна плунжерная пара равномерно распределяет топливо по всем цилиндрам.
Фото: aliexpress.ru
Почему бензонасос не работает: признаки неисправности
Несмотря на то, что бензонасос довольно износостойкий узел, его поломки все же случаются. На это влияет много факторов — качество топлива, стиль езды, например, с пустым баком и пр. В случае полного выхода из строя бензонасоса автомобиль просто не поедет, поэтому важно вовремя заметить симптомы, указывающие на то, что в топливной системе могут быть проблемы. Вот наиболее распространенные из них:
- Трудный старт. Если топливный насос не перекачивает бензин из бака в двигатель, то возникнут проблемы с запуском мотора. Машина будет с трудом заводиться и работать из-за нехватки нужного давления и топлива в системе.
- Шум из топливного бака. Неисправный бензонасос может издавать громкий свистящий звук. Нормальный рабочий шум для этого модуля — низкий гул. Высокие тональности указывают на наличие проблемы.
- Двигатель глохнет, троит. На самом деле причин этой неисправности может быть много, но поломка бензонасоса — одна из них. Из-за недостаточного количества топлива обороты двигателя начинают плавать, а под капотом возникают неприятные вибрации.
- Остановка автомобиля. Если двигатель не получает бензин от насоса, вероятность того, что он заглохнет и не заведется — почти 100%. Но, как правило, такая поломка не происходит спонтанно и ей предшествуют симптомы.
- Повышенная температура двигателя. Если топливный насос не подает в двигатель необходимое количество топлива, силовой агрегат перегружается. Как результат, водитель увидит растущую температуру двигателя на приборной панели.
- Нестабильная работа под нагрузкой. В случае экстремального вождения или сильного перегруза, любая неисправность в топливном насосе не замедлит о себе напомнить. Автомобиль будет плохо набирать скорость, ехать с рывками или глохнуть — хотя, эти же признаки могут говорить и о других проблемах.
Как продлить срок службы бензонасоса
Как правило, бензонасосы это довольно прочная конструкция, но и они выходят из строя. Причин для этого много — от дефектов самого модуля до некачественного топлива. Чтобы продлить срок службы бензонасоса (или хотя бы попытаться это сделать), стоит придерживаться нескольких несложных правил:
1. Не ездить с пустым баком
Частый недостаток бензина может быть особенно вреден для топливного насоса и всей системы в целом. Поскольку бензин частично отвечает за охлаждение насоса, лучше не опускаться ниже отметки четверти бака.
2. Заправляться на проверенных АЗС
Качественное топливо — еще один ключевой фактор исправной работы всей топливной системы и бензонасоса. Старайтесь выбирать проверенные АЗС, а лучше заправляться всегда в одном и том же месте.
3. Держать бензобак в чистоте
Попадание любых инородных предметов — песка, грязи, пыли и особенно воды — губительно для топливопровода. Чтобы быть уверенным, что бензобак чист от примесей и отложений, периодически можно проводить его промывку.
4. Регулярно менять фильтры
Топливные фильтры меняют согласно графику ТО. Если случился внеплановый ремонт одного из элементов топливной системы — сопутствующая замена фильтров грубой и тонкой очистки будет не лишней.
5. Следить за исправностью электрики
Поскольку большинство современных бензонасосов работают от электромотора, то нарушение контакта или повышения напряжения в сети может вывести узел из строя. Поэтому при любых подозрениях на неисправность электропроводки, лучше обратиться в сервис.
- Тормозной суппорт: как устроен и чем важен
- Система ABS: что это такое и как работает?
- Климат-контроль vs кондиционер: чем отличаются, как работают, что лучше
Устройство электробензонасоса — как он качает бензин?
Представьте себе такую ситуацию: вы проспали, спешите на работу или дети опаздывают в школу. Итак, вы быстро допиваете еще очень горячий кофе, впопыхах берете ключи и плащ и мчитесь к автомобилю чтобы его прогреть. Пробуете его завести, а он никак не реагирует на ваши действия. Вы стараетесь еще раз, и еще, собираете всю волю в кулак, и пробуете в «последний третий раз», но вскоре понимаете, что сегодня таки не ваш день. Вот это и называется законом подлости, или, возможно, неисправностью электробензонасоса?
- 1. Назначение электробензонасоса
- 2. Как работает электробензонасос
- 3. Из чего состоит электробензонасос
Как так? Присмотритесь к одометру в вашем автомобиле: если он показывает 80 000 км, а тем более 170 000 км, причина того, что ваш автомобиль не заводится очевидна. Скорее всего, в бензонасос больше не проводится транспортировка горючего под достаточными показателями давления. Также, очень часто водители жалуются на то, что автомобиль постоянно глохнет на пол пути, или же уровень мощности двигателя при эксплуатации желает лучшего. Причина в недостаточности давления в топливном насосе.
Как ни крути, но такая, казалось бы небольшая деталь как бензонасос, способна предугадать ход работы целого двигателя. Поэтому, каждому автолюбителю необходимо знать из чего он собственно состоит и по какому принципу он работает. Так как наука и технологии стремительно идут вперед, и наряду с механическими бензонасосами, на сегодня, повсеместно в топливные баки устанавливают бензонасосы с электроприводом, мы тоже не будем отставать и расскажем о конструкции и принципе работы именно электробензонасоса. Итак, что это и «с чем его едят»? Давайте посмотрим.
1. Назначение электробензонасоса
Ни для кого не секрет, что на сегодня весь современный автомобильный транспорт комплектуется двумя видами насосов: механическим и электрическим. Главным отличием первого от второго является сфера использования бензонасоса. Так, механический топливный насос принято использовать в автомобилях карбюраторного типа. Именно здесь производится подача бензина в карбюратор под низким давлением. Электрическим бензонасосом комплектуют автомобили с топливными системами непосредственно инжекторного типа, где бензин подается под давлением. В чем же предназначение электробензонасоса?
Если говорить в целом, электробензонасос является достаточно сложным по конструкции и функциям узел автомобиля. Его функции идентичны работе диафрагменного или плунжерного насоса. Что же он делает? Электробензонасос используется для подачи топлива к форсункам по топливопроводам. Как известно каждому автолюбителю, нормальная работа форсунок в автомобиле напрямую зависит от создания в топливной системе определенного давления. Исходя из этого, конструкторы автомобилей успели предусмотреть работу электробензонасоса еще до запуска двигателя.
Если кратко говорить о построении электробензонасоса, то можно сказать, что он состоит из электрического двигателя и, конечно же, механического насоса (может быть разный: роликовый, вихревой, шестеренчатый, а также турбинный). Сам электробензонасос не имеет отдельной системы смазки, так как он и без того постоянно находится в топливе, поэтому топливо самостоятельно является для такого вида бензонасоса и охлаждающей жидкостью и жидкостью для смазки узла. Местонахождение электробензонасоса определяется маркой автомобиля.
Бензонасос на электрической тяге может быть установлен как внутри бака, так и снаружи бака прямиком возле него. Если говорить о работоспособности электробензонасоса, следует отметить, что, в среднем, он может прокачать где-то 1-2 литра в минуту. Такая работа возможна при давлении в 2,5-5 атмосфер. Выравнивание рабочего давления до необходимого продуктивного показателя можно воспользовавшись специальным регулятором в топливной реке.
Если говорить о поломках, то можно сказать что они бывают двух типов: механические и электрические. Как показывает практика, последние случаются довольно редко. Если пробег вашего автомобиля равен 150 тысячам, единственное что может выйти из строя так это щетка или коллектор электромотора.
Как правило, электрические насосы, в отличии от механических, которые крепят с внешней стороны топливного бака, устанавливаются на внутренней его стороне. Бывают и такие модели автомобилей, которые используют и два бензонасоса. Один выполняет свои функции на довольно больших объемах под малым давлением, непосредственно внутри бака, а другой эксплуатируется на незначительных объемах под большим давлением, на самом двигателе или вовсе около него. Как правило, под малым давлением работают именно механические бензонасосы.
Теперь давайте поподробнее рассмотрим принцип работы электрического бензонасоса.
2. Как работает электробензонасос
Если говорить в общем, электрический бензонасос проделывает проталкивание бензина в двигатель. Если брать во внимание старинные автомобили, на таковых бензонасос работает с неизменимой скоростью. Напротив, скорость работы топливного насоса в современных автомобилях напрямую зависит от требований двигателя.
Как правило, контроль над всей работой электрического бензонасоса производится электронной системой автомобиля, которая помимо положения дросселя и содержания выхлопов принимает во внимание и соотношение воздуха к горючему. Исходя из того факта, что электробензонасосы предназначены для работы под давлением, они склонны быстро нагреваться и издавать шум. Собственно поэтому их и помещают в топливный бак, так как бензин способен охладить топливный насос и , к тому же, заглушить все существующие шумы.
Как правило, электрический бензонасос от того и электрический, что его запускают с помощью электродвигателя. В то время как вы включаете зажигание поворачивая замок на включение, именно в этот момент из бортового компьютера исходит сигнал на запуск бензонасоса. Затем к топливному насосу поступает электрический заряд. Движок, который находится внутри насоса на протяжении нескольких секунд вращается и при этом работает над созданием в топливной системе нужного давления. Важным является тот факт, что если в компьютер на протяжении двух секунд не поступает сигнал о работе двигателя, в таком случае насос производит автоматическое выключения. Данная операция проводится с целью безопасности.
Именно в эти первые секунды после того, как двигатель запустился можно услышать как же работает топливный насос. После запуска, происходит засасывание горючего через трубочку прямиком в насос, которое после этого выводится из топливного насоса посредством одностороннего клапана. После этого горючее попадает в топливный фильтр, выполняющий функции задерживания мусора и прочей грязи, а потом уже поступает непосредственно в сам двигатель.
Работа топливного насоса напрямую зависит от работы двигателя, поэтому если двигатель не работает, не будет работать и электробензонасос.
Как мы уже говорили, неисправности электрического характера случаются довольно редко. Намного чаще можно наблюдать износ нагнетающей части. Как показывает практика, причиной такой поломки являются присутствующие в горючем разнообразные механические примеси, которые могут абразивно действовать на трущиеся поверхности насоса. Такие примеси могут более всего навредить в том случае, когда топливный бак почти пуст. На значительную потерю давления может повлиять загрязнение сетки топливоприемника, а также несвоевременная замена фильтра тонкой очистки топлива. Диагностировать поломку можно общепринятым способом используя манометр давления в топливной системе, именно в тот момент, когда двигатель находится в рабочем состоянии.
Важно помнить, что если вы хотите заменить топливный фильтр, вам нужно помнить, что замена должна производиться непосредственно перед самой проверкой, для того, чтобы предотвратить возможные искажения в показаниях манометра. Если вы обнаружили, что отметка показывает низкое давление, специалисты советуют провести проверку, а возможно и очистку сетки топливоприемника.
Если после проделанных операций давление будет по-прежнему ниже двух атмосфер, вам нужно провести замену электробензонасоса. Полностью проделать такую операцию в домашних условиях и без участия специалистов невозможно. Единственное что вы сможете сделать, так это проверить электрическую часть насоса. Как правило, исправно работающий электродвигатель издает звуки, похожие на жужжание при включенном зажигании.
Не лишним было бы отметить, что именно при работе механической части электробензонасоса и достигается давление в системе.
Важно помнить, что неисправный электробензонасос по сути не подлежит ремонту на СТО, техцентры могут произвести разве что его замену. Все же, некоторым сервисам удается успешно отреставрировать топливный насос. К слову, цена на новый насос составляет одну третью всего узла.
Многие задаются вопросом, как же продлить работоспособность топливного насоса. Во-первых, нужно всегда следить, чтобы в баке постоянно было топливо нормального качества и, желательно, заполняло бак на не менее две трети объема. Конечно, в идеале бак должен всегда быть полным. На сегодня, современные автомобили используют плоские баки, поэтому даже 10-15 литров при маневрах могут оголить насос в значительной степени. Это грозит насосу тем, что он будет захватывать воздух, а в процессе эксплуатации это крайне нежелательно. Если же в зимнюю пору, бак будет недостаточно наполнен, то по большое вероятности в нем образуется конденсат. Специалисты советуют особенно тщательно подойти к этой проблеме, которая может доставить много неудобств.
Наиболее распространенными «вредителями» электробензонасоса являются, как мы уже говорили, механические примеси. Бороться с ними можно и нужно. Во-первых, можно заправляться на АЗС в канистру, а уже после этого заливать топливо в бак, используя дополнительный фильтр. Данный способ борьбы с механическими примесями является достаточно эффективным, но крайне неудобным.
Также можно использовать специальные насадки, в основу которых идут различные спирты, которые могут выводить из бака воду. Но как ни крути, механические способы на сегодня являются наиболее эффективными и надежными.
3. Из чего состоит электробензонасос
Если говорить в общем о конструкции любого электробензонасоса, можно сказать что он состоит из двух очень важных узлов, а именно из электродвигателя постоянного тока, а также гидронагнетателя. Оба узла объедены в одном корпусе и соединённые между собой механически. Узел гидронагнетателя включает в себя предохранительный клапан для сброса лишнего давления, а также обратный клапан, который находится на выходе самого бензонасоса (возможно и размещение и за его пределами).
Последний способен воспрепятствовать сливу топлива из магистрали в бензиновый бак. Также за его участия происходит сохранение давления в магистрали при выключении данного бензонасоса. Сам гидронагнетатель по принципу действия принято делить на центробежный и объёмный. Первый бывает турбинным, нагнетающая деталь которого напоминает крыльчатку с большим количеством лопастей, а второй бывает шестеренчатым и роликовым.
Поскольку электробензонасос представляет собой начало подачи топливной системы, как правило, на его работу воздействуют все предшествующие узлы, посредством которых он систематически прокачивает топливо. Исходя из этого, при какой-либо диагностике бензонасоса вам нужно будет принять во внимание все особенности схемы построения топливоподачи, а также воздействие отдельных узлов на всю работу электробензонасоса.
Итак, система подачи топлива может строиться исходя из двух схем. Первой является «короткое» топливное кольцо (возврат топлива в бак от начала топливной системы), вторая идет по «длинному» кольцу (возврат неиспользованного топлива форсунками в бак от места их установки).
Топливный насос | Двигатель | Мой автомобильный словарь
Топливный насос расположен у топливного бака и предназначен для подачи необходимого количества топлива из бака в двигатель под необходимым давлением.
Функция
Назначение автомобильного топливного насоса — подача необходимого количества топлива из бака в двигатель под необходимым давлением.
Механический топливный насос
Старые автомобили с карбюратором обычно оснащены механическим топливным насосом (мембранным насосом). Этот тип топливного насоса приводится в действие распределительным валом или распределительным валом. Он также всасывает топливо из бака и подает его в поплавковую камеру карбюратора. Давление подачи составляет примерно от 0,2 до 0,3 бар.
Электрический топливный насос состоит из следующих компонентов:
Крышка
Содержит электрические соединения, обратный клапан (для предотвращения выхода из топливной системы) и гидравлический выход. Крышка обычно также содержит угольные щетки для работы коллекторного двигателя и помехоподавляющие элементы (катушки индуктивности и, при необходимости, конденсаторы).
Электродвигатель
Электродвигатель содержит якорь и постоянные магниты. Медный коллектор является стандартным. Углеродные коллекторы используются для специальных применений и дизельных систем.
Насосная секция
Насосная секция представляет собой объемный или проточный насос.
Можно провести широкое различие между электрическими топливными насосами проточного и объемного типа.
Strömungspumpen
Strömungspumpen sind geräuscharm, da der Druckaufbau kontinuierlich und nahezu pulsationsfrei erfolgt. Bezüglich ihres Wirkungsgrades und ihres maximalen Druckaufbaus sind sie verglichen mit Verdrängerpumpen allerdings im Nachteil und werden häufig als Vorstufe in Combination mit diesen eingesetzt.
Verdrängerpumpen
Bei hoch viskosen Medien, wie kaltem Diesel-Kraftstoff, sind Verdrängerpumpen vorteilhaft. Je nach Detailausführung und Einbausituation können die unvermeidlichen Druckpulsationen Geräusche verursachen. Für die klassische Funktion der Elektrokraftstoffpumpen in elektronischen Benzineinspritzsystemen wurde die Verdrängerpumpe von der Strömungspumpe weitgehend abgelöst. Für die Verdrängerpumpe ergibt sich mit ihrem wesentlich erweiterten Druckbedarf und Viskositätsbereich ein neues Anwendungsfeld bei der Vorförderung für Diesel-Common-Systeme. Mit Verdrängerpumpen sind Systemdrücke bis 6,5 bar erreichbar.
In den Anfängen der elektronischen Benzineinspritzung waren Elektrokraftstoffpumpen ausschließlich außerhalb des Tanks (Inline) angeordnet. Heutehingen überwiegt der Tankeinbau. Dabei ist die Elektrokraftstoffpumpe Teil eines Kraftstofffördermoduls, das weitere Elemente umfassen kann. Zu diesen Elementen gehören unter anderem der Tankfüllstandsensor oder ein Saugfilter zum Schutz der Pumpe.
Электрический топливный насос
Внедрение в современные двигатели систем впрыска топлива привело к необходимости использования электрических топливных насосов. Электрический топливный насос подает топливо к форсункам под определенным давлением. Форсунки впрыскивают топливо во впускной коллектор (распределительный впрыск) или непосредственно в камеру сгорания (прямой впрыск бензина).
При впрыске через коллектор электрический топливный насос подает топливо из бака к форсункам. При непосредственном впрыске бензина топливо также подается из бака электрическим топливным насосом, а затем сжимается насосом высокого давления до более высокого давления перед подачей к форсункам высокого давления.
Независимо от того, холодный двигатель или теплый, электрический топливный насос (ЭТН) выполняет следующую задачу: Подавать в двигатель достаточное количество топлива под давлением, необходимым для впрыска.
Безопасность
Неправильная работа электрического топливного насоса может отрицательно сказаться на безопасности и комфорте. Если подается недостаточное количество топлива, это может привести к ухудшению работы двигателя, например, пропускам зажигания и рывкам.
Амортизация
Дорогостоящий ремонт обычно требуется, если электрический топливный насос выходит из строя или работает неоптимально. Таким образом, полностью функциональный электрический топливный насос помогает сохранить ценность автомобиля в целом.
Защита окружающей среды
Одним из основных преимуществ электрического топливного насоса является более низкий расход топлива, поскольку он не имеет ни механического привода, ни сопротивления, связанного с ним. Отделение топливного насоса от механической системы двигателя также позволяет гораздо более эффективно управлять подачей топлива. Предварительная подача может быть реализована, например, для быстрого запуска двигателя. Это особенно важно для систем стоп-старт.
Производитель
Электрический топливный насос
Дом,
Библиотека по ремонту автомобилей, Автозапчасти, Аксессуары, Инструменты, Руководства и книги, Автомобильный БЛОГ, Ссылки, Индекс
Copyright AA1Car. com

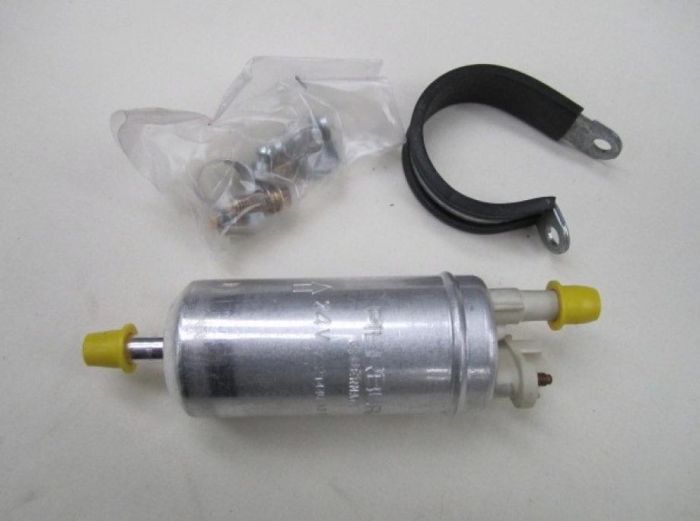

Электрический топливный насос используется на двигателях с впрыском топлива для перекачки топлива из бензобака к форсункам. Насос должен подавать топливо под высоким давлением (обычно от 30 до 85 фунтов на квадратный дюйм в зависимости от применения), чтобы форсунки могли впрыскивать топливо в двигатель. Давление топлива должно быть в пределах спецификации для правильной работы двигателя. Слишком низкое давление может привести к нехватке топлива в двигателе, что приведет к его обедненной работе, пропускам зажигания, колебаниям или остановке. Слишком высокое давление топлива может привести к неровной работе двигателя, перерасходу топлива и загрязнению окружающей среды.
Электрические топливные насосы обычно устанавливаются внутри топливного бака, хотя некоторые из них могут быть установлены снаружи бака. Некоторые автомобили могут иметь даже два топливных насоса (перекачивающий насос внутри бака и основной топливный насос снаружи). Расположение в баке помогает приглушить жужжание, производимое двигателем электронасоса, а погружение насоса в топливо помогает смазывать и охлаждать двигатель насоса. Езда с топливным баком, заполненным менее чем на 1/4, может сократить срок службы насоса из-за его перегрева. Это также увеличивает риск кратковременного голодания насоса при резком повороте, торможении или ускорении. Закончившийся бензин иногда может повредить электрический топливный насос, лишив его охлаждения и смазки.
Насос обычно является частью узла отправки, который включает в себя поплавок, который посылает электрический сигнал на указатель уровня топлива на приборной панели. Если требуется замена электрического топливного насоса, его можно заменить как отдельный элемент или как полный модуль в сборе (что дороже, но проще и менее хлопотно).
Электрические топливные насосы бывают различных конструкций. В некоторых старых приложениях используется насос прямого вытеснения с роликовой ячейкой. В этом типе используются ролики, установленные на смещенном диске, который вращается внутри стального кольца. Топливо втягивается в промежутки (ячейки) между роликами и проталкивается от входа насоса к выходу. Насосы с роликовыми ячейками обычно вращаются со скоростью около 3000 об/мин. Этот тип насоса может создавать очень высокое давление, а скорость потока имеет тенденцию быть постоянной. Но выход идет импульсами, поэтому в топливопроводе после насоса часто монтируют глушитель для гашения импульсов давления. Насос с роликовыми ячейками также может быть установлен снаружи топливного бака и использоваться со вторым питающим насосом низкого давления, установленным внутри топливного бака.
Еще один тип поршневых насосов — героторные. Эта конструкция аналогична конструкции масляного насоса и использует смещенный ротор для подачи топлива через насос. Героторный насос обычно работает со скоростью около 4000 об/мин.
Другой вариант – пластинчато-роликовый насос. Здесь вместо роликов используются лопасти для проталкивания топлива через насос.
В большинстве новых автомобилей используется топливный насос «турбинного» типа. Турбинный насос имеет рабочее колесо, прикрепленное к двигателю. Лопасти крыльчатки проталкивают топливо через насос, когда крыльчатка вращается. Этот тип насоса не является объемным насосом, поэтому он не производит пульсаций, работает очень плавно и тихо. Он работает на более высоких скоростях, обычно до 7000 об/мин, и потребляет меньше тока, чем насосы более старого типа. Кроме того, он менее сложен в производстве и очень долговечен. Некоторые поставщики насосов вторичного рынка используют этот тип насоса для замены старых моделей.
ПРИМЕЧАНИЕ. Сменные топливные насосы НЕ обязательно должны быть того же типа, что и оригинальные. Но они должны быть способны создавать то же рабочее давление и подавать тот же объем топлива, что и оригинал. Использование неподходящего насоса или замена другого насоса может привести к проблемам с управляемостью из-за колебаний давления или расхода топлива.
Как работает электрический топливный насос
Когда водитель включает ключ зажигания, модуль управления трансмиссией (PCM) включает реле, которое подает напряжение на топливный насос. Двигатель внутри насоса начинает вращаться и работает несколько секунд, чтобы создать давление в топливной системе. Таймер в PCM ограничивает время работы насоса до запуска двигателя.
Топливо всасывается в насос через впускную трубку и сетчатый фильтрующий рукав (что помогает предотвратить попадание ржавчины и грязи в насос). Затем топливо выходит из насоса через односторонний обратный клапан (который поддерживает остаточное давление в системе, когда насос не работает) и направляется к двигателю через топливопровод и фильтр.
Топливный фильтр улавливает любую ржавчину, грязь или другие твердые загрязнители, которые могли пройти через насос, чтобы предотвратить засорение такими частицами топливных форсунок.
Затем топливо поступает в топливную рампу двигателя и направляется к отдельным топливным форсункам. Регулятор давления топлива на топливной рампе поддерживает давление топлива и направляет излишки топлива обратно в бак.
На более новых автомобилях с безвозвратной системой EFI регулятор давления топлива расположен в топливном баке и является частью модуля топливного насоса. Обратного топливопровода от двигателя к баку нет.
Топливный насос работает непрерывно после запуска двигателя и продолжает работать до тех пор, пока работает двигатель и ключ зажигания включен. Насос может работать с постоянной скоростью или с переменной скоростью в зависимости от нагрузки и скорости двигателя. Если двигатель заглохнет, PCM обнаружит потерю сигнала оборотов и выключит насос.
Многие автомобили (особенно Ford) также имеют «инерционный предохранительный выключатель», который отключает топливный насос в случае аварии. Это делается для снижения риска возгорания в случае разрыва топливопровода. Сильный толчок срабатывает защитным выключателем и размыкает цепь топливного насоса. Это потребовало ручного сброса защитного выключателя после инцидента, нажав кнопку сброса на выключателе.
На большинстве старых автомобилей топливный насос работает с постоянной скоростью. Но во многих новых приложениях скорость насоса регулируется PCM, чтобы более точно соответствовать требованиям двигателя к топливу.
Отказ топливного насоса
Топливный насос должен работать в течение всего срока службы автомобиля, но он может выйти из строя в результате загрязнения внутри топливного бака (грязь или ржавчина), нехватки топлива (кончание бензина), перегрева (постоянная езда с низким уровнем топлива) , низкое напряжение (проблема с проводкой) или перегрузка (попытка преодолеть ограничение, вызванное забитым топливным фильтром). Чем интенсивнее работает насос, тем горячее он работает и тем больше ампер потребляет через свою силовую цепь.
Когда топливный насос выходит из строя, он часто просто отключается без предупреждения. Вы едете нормально одну минуту, затем вдруг ваш двигатель глохнет, и вы застреваете на обочине дороги. Или вы выходите утром, чтобы завести машину, и обнаруживаете, что она заводится, но не заводится.
Как определить, что причиной проблемы с незапуском двигателя является неисправный топливный насос? Один из способов — прислушаться к шуму насоса после включения зажигания. Никакой шум насоса не сказал бы вам, что насос не работает. Кроме того, если вы не чувствуете запаха несгоревшего топлива в выхлопной трубе при запуске двигателя, это говорит о том, что двигатель не получает топлива. Неисправность может заключаться в неисправном насосе или в неисправном реле топливного насоса, предохранителе или проводном соединении.
На большинстве автомобилей неисправный топливный насос не будет устанавливать какие-либо диагностические коды неисправностей или включать индикатор «Проверить двигатель» (индикатор неисправности). Двигатель заведется нормально, искра будет, но он не заведется, потому что в него не поступает топливо.
Большинство двигателей последних моделей имеют штуцер для проверки давления топлива на топливной рампе двигателя. Присоединение указателя уровня топлива к фитингу клапана Шредера быстро покажет, создает ли насос какое-либо давление топлива. На двигателях, не оснащенных фитингом для проверки давления топлива, манометр давления топлива можно вставить в топливопровод в месте его соединения с топливной рампой. Если давление топлива равно нулю, насос не работает. Если давление топлива меньше, чем указано в спецификации, потребуется дополнительная диагностика, чтобы определить причину. Проблема может заключаться в неисправном регуляторе давления топлива, засорении топливной магистрали или фильтра, либо электрической неисправности в цепи проводки топливного насоса.
Еще один способ определить, что двигатель не заводится из-за отсутствия топлива, — распылить немного аэрозольной пусковой жидкости на дроссельную заслонку. Если двигатель запускается, работает несколько секунд, затем глохнет, искра и компрессия есть, но топливо из топливного насоса не подается.
Замена электрического топливного насоса
Замена топливного насоса может быть дорогостоящей. Новый электрический топливный насос может стоить от 100 до 300 долларов и более в зависимости от области применения и от того, покупаете ли вы только насос или модуль топливного насоса в сборе. Работа по замене насоса, установленного на резервуаре, также может добавить 200 долларов или более к счету за ремонт. Таким образом, вы хотите убедиться, что неисправный топливный насос является реальной проблемой, а не чем-то еще, прежде чем заменить насос.
Другие статьи о топливном насосе и топливной системе:
Диагностика топливного насоса
Гарантия на топливный насос
Как заменить электрический топливный насос в баке
Как работает электронный впрыск топлива
Топливные фильтры
Автомобиль не заводится. Топливный насос или что-то другое?
Поиск и устранение неисправностей топливных форсунок
Поиск и устранение неисправностей электронного впрыска топлива и диагностика топливного насоса
Диагностика топливной системы: поиск наилучшего подхода
Диагностика безвозвратных электронных систем впрыска топлива
Поиск и устранение неисправностей и очистка топливных форсунок
Некачественный бензин может вызвать проблемы с производительностью
Топливный насос Связанная техническая информация:
Часто задаваемые вопросы о топливных насосах Delphi (файл PDF).
