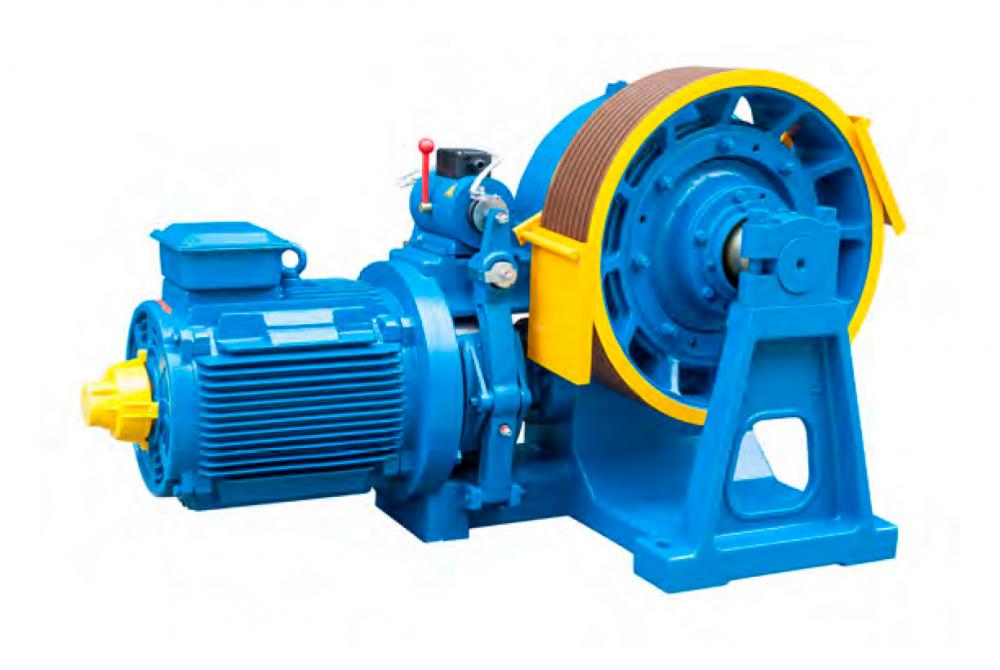

Электродвигатели для лифтов – принципы работы и особенности конструкции

Основным элементом конструкции любого, как пассажирского, так и грузового лифта, является специализированный электродвигатель.

Для решения данной задачи, как правило, используются специальные модели с короткозамкнутым ротором и высотой оси вращения от 16 до 225 мм.

Электродвигатели устанавливают в специальных технических помещениях, располагающихся над верхними этажами зданий. Там на цилиндрический конец вала надевается лебедка, за счет которой и происходит подъем и спуск лифта. При этом сами двигатели могут иметь как один, так и два конца вала. Чаще всего используются именно двухконцевые модели, так как их основное удобство заключается в том, что в момент аварийной остановки лифта где-то между этажами, с помощью второго конца можно поднять или опустить кабину на нужный уровень вручную, быстро освободив застрявших людей. Что же касается мощности подобных устройств, то она начинается с 3 кВт и редко превышает 17,5 кВт.

Впрочем, важно отметить, что с технической точки зрения, лифтовые электродвигатели обладают совершенно уникальной конструкцией, так как в отличие от большинства других схожих устройств, применяемых в производстве и промышленности, поддерживают высокую частоту включений, до 240 включений в час. Большинство электродвигателей не способны на подобное, а те особые модели, которые используются в промышленных станках и позволяют реализовать даже большую частоту пусков, характеризуются повышенной скоростью разгона и уменьшением маховой массы. Тем не менее, такая технология не может быть применена к работе лифтов, так как для их правильной и комфортной работы, ускорение при разгоне и торможении должно иметь жесткие ограничения.

Охлаждение и способы борьбы с перегревом

Важным параметром безопасности работы лифтовых электродвигателей, является постоянный перегрев в процессе работы. Это достаточно сложная проблема, для борьбы с которой существует несколько действенных решений. По типу вентиляции электродвигатели делятся на два основных типа – 5AH, или же изделия с самовентиляцией и 5АФ – конструкции с принудительной вентиляцией. Второй вариант имеет встроенный датчик температур, при достижении им определенных параметров автоматически активируется система охлаждения.

При этом абсолютно все двигатели подобного плана защищены с помощью автоматических выключателей с тепловыми распределителями, которые необходимы для того, чтобы защитить систему от потенциально возможного короткого замыкания. Что же до обычного перегрева, он возникает из-за неравномерного характера нагрузок. Очевидно, что чем более активно эксплуатируется сам лифт за определенный промежуток времени, тем выше вероятность возникновения проблем из-за переизбытка тепла. В целом, использующиеся в современных лифтовых двигателях решения для борьбы с перегревом являются достаточно эффективными, и в случае достижения определенной температуры просто отключат двигатель, гарантируя его сохранность и работоспособность после остывания.

Этапы работы лифтовых электродвигателей

Цикл работы электродвигателя состоит из нескольких последовательных этапов, таких как:

  • Запуск, при котором сам двигатель начинает работать на максимально возможной частоте вращения.
  • Непосредственная работа на установленной высшей частоте вращения.
  • Торможение обмоткой на низшей частоте вращения.
  • Работа на низшей частоте вращения.
  • Пауза до следующего запуска.

Разумеется, самым уязвимым моментом работы подобных двигателей являются частые запуски во время часов пик, и именно поэтому их производители стараются усилить конструкцию, защитив ее от излишних перегревов.

Еще одним важным параметром системы является скорость подъема кабины. Впрочем, для пассажирских лифтов она строго ограничена определенными показателями, а грузовые модели движутся еще медленнее в целях безопасности. В целом, стандартные пассажирские лифты обычно перемещаются со скоростью 0,5 м/с, и этого оказывается вполне достаточно для того, чтобы обеспечить оперативную транспортировку даже в очень высоких зданиях. Более низкую скорость часто устанавливают в обзорных лифтах с прозрачными стенами, для того чтобы сформировать комфортную атмосферу при перемещении и не пугать людей высокой скоростью подъема или спуска.

В зависимости от конкретной модели, электродвигатели имеют различные соотношения частот вращения. Для моделей, которые движутся со скоростью меньше 1 м/с стандартными являются соотношения 1:3 или 1:4, а вот для более быстрых моделей подходят такие соотношения скоростей, как 1:6 или 1:9. Повышение разницы соотношения скоростей увеличивает точность остановки, что бывает особенно актуально на крупных производственных предприятиях в грузовых или, например, в больничных лифтах.

Уровень шума лифтовых электродвигателей и работа с ним

Важным параметром для лифта, работающего в жилом помещении, в непосредственной близости от квартир, офисов или торговых помещений, является уровень шума, издаваемый техникой. Сами по себе двигатели различаются по уровню шума, однако если возникает необходимость в реализации более тихих решений, тогда разработчик может использовать роторы особых конструкций, а также малошумные подшипники, значительно снижающие уровень вибраций и продлевая тем самым срок службы всей конструкции. Для снижения шума существует целый ряд специальных технических решений, варьирующихся в зависимости от конкретного двигателя и ситуации.

Говоря про уровень шума, стоит отметить, что в зависимости от режима работы двигателя он может меняться и отличаться в стационарном и переходном режимах работы. Впрочем, для двигателей, предназначенных для стандартных пассажирских лифтов, уровень шума варьируется в пределах 60-72 дБ, а в чуть более мощных моделях от 62 до 78 дБ.

Важно понимать, что поскольку лифты осуществляют электромагнитное торможение, то в процессе данного явления возникает так называемый магнитный шум, представленный характерным, резким и неприятным звуком. Для снижения его громкости, магнитную систему двигателя делают ненасыщенной. Что же касается шума, возникающего из-за смещения воздушных потоков под воздействием движения кабины лифта, то для его уменьшения используются особые вентиляторы со специальной конструкцией.

Где заказать качественные лифтовые двигатели и комплектующие к ним

Наша компания специализируется на производстве и продаже высококачественных элементов лифтовых систем, а также комплектующих и запчастей из полиуретана и других материалов. Нашими клиентами являются ведущие производители лифтовых систем страны, и благодаря обширному опыту и постоянному совершенствованию, мы можем реализовывать проекты любой сложности и объема.

Специально для вас, мы разработаем и создадим лифтовые электродвигатели различного размера и мощности. При этом наши специалисты будут готовы осуществить монтаж созданных изделий и окажут помощь по ее дальнейшему сервисному обслуживанию. Если же вы еще не до конца определились с выбором или не знаете каких-то особенностей, просто свяжитесь с нами любым удобным для вас способом, и опытные менеджеры проконсультируют вас по интересующему вопросу, помогут принять верное решение и позаботятся о том, чтобы вы остались довольны своим выбором.

К каждому покупателю мы стремимся отыскать индивидуальный подход, а у нас на сайте вы сможете отыскать информацию о разнообразных товарах, возможностях и развернутые описания тех или иных изделий. Впрочем, мы разрабатываем индивидуальные решения для каждого клиента, так что если вы используете или собираетесь использовать нетипичное оборудование, мы сможем помочь вам в максимально быстром и качественном решении возникших проблем.

Для нас важно, чтобы приобретенные товары отлично справлялись со своим прямым назначением, гарантировали комфорт и безопасность на протяжении всего срока эксплуатации, ведь от этого зависят жизни людей и удобство работы обслуживающего персонала. Мы знаем, как важно, чтобы все детали взаимодействовали, словно один слаженный механизм, и легко достигаем таких результатов.

ЭЛЕКТРОДВИГАТЕЛИ ЛИФТОВ

Для подавляющего большинства как пассажирских, так и грузовых лифтов со
сравнительно простой системой управления приводом качество
электропривода определяет электродвигатель. В обзоре приведена
характеристика двигателей, применяемых на наиболее массовых пассажирских
и грузопассажирских лифтах скоростью от 0,5 до 1,5 м/с, а также грузовых
и больничных лифтах скоростью от ОД 5 до 0,5 м/с. Для этих лифтов как в
СССР, так и за рубежом применяют одно- и двухскоростные асинхронные
трехфазные электродвигатели с короткозамкнутым ротором, которые просты и
надежны в эксплуатации и относительно недороги.

Принципиально возможно применение на лифтах общепромышленных
электродвигателей или специальных двигателей, используемых в других
отраслях промышленности. Однако лифты с такими электродвигателями имеют
очень ограниченную область применения. На лифтах, отвечающих современным
требованиям, необходимо устанавливать электродвигатели специального
лифтового исполнения.

Одним из основных требований, предъявляемых к лифтовым
электродвигателям, является обеспечение значительной частоты включений
(для пассажирских лифтов — до 240 включений в час). Электродвигатели
переменного тока общего применения рассчитаны на продолжительное
включение и не обеспечивают частых пусков и торможений, что характерно
для работы лифта. Электродвигатели, работающие в
повторно-кратковременном режиме, например крановые,



рассчитаны на стандартный цикл 10 мин, что для
лифтов совершенно нехарактерно. Некоторые серии промышленных
электродвигателей, применяемых, например, в металлургии или
станкостроении, рассчитаны на большое число включений. Однако это
достигается за счет того, что процесс разгона максимально убыстряется,
т. е. маховые массы сводятся к минимуму, а пусковой момент максимально
увеличивается. Для лифтов это неприемлемо, так как ускорение при разгоне
и торможении должно быть строго ограничено. Это условие должно
выполняться как для обеспечения комфорта для пассажиров, пользующихся
лифтом, так и для обеспечения тяговой способности канатоведущего шкива.

Выполнение этого условия, с одной стороны, требует увеличения суммарной
величины маховых масс, приведенных к валу электродвигателя, и с другой —
получения специальных механических характеристик. Требования к
ограничению ускорения приводят к тому, что продолжительность разгона и
продолжительность перехода с большой скорости на малую затягивается,
при’этом резко возрастают потери в электродвигателе в переходных
режимах. Не следует забывать и о том, что при чрезмерном снижении
ускорения затягиваются переходные процессы и снижается
производительность лифта, в особенности при применении двухскоростных
электродвигателей. Таким образом, ускорение должно быть близким к
максимально возможному. Необходимость обеспечения максимальной быстроты
разгона и торможения при ограничении наибольшего ускорения вызывает
специфические требования к форме механических характеристик. Для лифтов
желательно, чтобы момент электродвигателя в процессе разгона и
генераторного торможения изменялся как можно меньше, т. е. оптимальной
будет так называемая экскаваторная характеристика. Однако при этом не
следует забывать еще об одном динамическом параметре, определяющем
комфортность лифта. Речь идет о рывке, т. е. о темпе изменения
ускорения. Ограничение величины рывка требует создания определенных форм
механических характеристик с тем, чтобы выход на установившийся режим
после разгона или генераторного торможения не сопровождался рывком.
Требования к рывку следует также учитывать при выборе пускового момента
и определении генераторного момента обмотки малой скорости в точке
переключения скоростей.

При круглосуточной работе лифтовых электродвигателей в непосредственной
близости от квартир в жилых зданиях требования к уровню звука и вибрации
повышаются. Для уменьшения уровня звука применяют малошумные подшипники,
роторы специальной конструкции и т. д. Для снижения вибрации нужна более
точная балансировка ротора и другие технологические мероприятия.

цена двигателя лифта, цена двигателя лифта 2023 года Производители и поставщики

цена двигателя лифта, цена двигателя лифта 2023 года Производители и поставщики | Сделано в Китае.com

Характеристики продукта

Минимальный заказ

Поиск внутри

Характеристики компании

Тип участника

  • Бриллиантовый член

  • Золотой участник

  • Проверенный поставщик

Тип бизнеса

Возможности НИОКР

Город

  • Сучжоу
    (23 088)

  • Цзинань
    (13,592)

  • Шанхай
    (10 766)

  • Циндао
    (6661)

  • Линьи
    (4304)

  • Фошань
    (4,292)

  • Хучжоу
    (4215)

  • Ухань
    (4156)

  • Синьсян
    (4133)

  • Нинбо
    (3639)

  • Подробнее

Знаете ли вы, какой тип двигателя используется в лифтовом лифте?

Внутреннее устройство жилого или коммерческого лифта может быть не совсем понятно большинству людей, поэтому сегодня мы собираемся обсудить тип двигателя, который используется в лифтовом лифте. Мы также расскажем, как правильно выбрать жилой лифт, который удовлетворит все ваши потребности.

Наиболее распространенными типами лифтов для жилых или коммерческих помещений являются тяговые (редукторные или безредукторные) или гидравлические (с отверстиями или без отверстий) лифты. Теперь давайте рассмотрим, как работают эти два типа лифтов, а также какой тип двигателя вы обычно используете с ними.

Вот три наиболее распространенных типа двигателей лифтов:

  • Двигатель переменного тока (коммерческий/жилой): обычно используется в коммерческих и жилых помещениях, но обычно они используют более высокое напряжение, чем домашнее электричество
  • Дизельный/бензиновый двигатель: используется при отсутствии электричества
  • Пневматические/гидравлические приводы: обычно используются для очень тяжелых грузов и невысоких построек, например, в автомастерских или для грузовых подъемников

Какой тип двигателя используется в лифтовом лифте?

Тяговые лифты работают с противовесом, компенсирующим вес кабины и пассажиров. Двигатель не должен перемещать такой большой вес, что означает, что тяговые лифты намного более энергоэффективны, чем гидравлические системы.

Лифты с редуктором управляются или «приводятся в движение» электродвигателями переменного или постоянного тока. В этой конструкции электродвигатель приводит в движение червячный редуктор, вращающий подъемный шкив. В редукторном лифте редуктор имеет то преимущество, что для вращения шкива требуется менее мощный двигатель.

Для тягового лифта без машинного помещения требуется безредукторный тяговый двигатель меньшего размера. Это означает, что его можно разместить внутри вала, чтобы он занимал меньше места, чем двигатель большего размера.

Гидравлические лифты также используют электродвигатели, и эти лифты приводятся в действие поршнем, который перемещается внутри цилиндра. Электродвигатель нагнетает гидравлическое масло в цилиндр, который перемещает поршень, после чего поршень плавно поднимает кабину лифта.

В последнее время все больше домовладельцев предпочитают устанавливать в своих домах пневматические или вакуумные лифты. Им не нужен ни двигатель, ни какие-либо шестерни или тросы, и это главная причина, по которой они становятся такими популярными — они очень просты в обслуживании!

Вместо того, чтобы полагаться на это оборудование, пневматические лифты используют давление воздуха для движения вверх и вниз. Когда вакууму «сообщают», что лифт поднимается, он использует свои мощные насосы, чтобы уменьшить давление воздуха над кабиной лифта. Когда это происходит, давление под автомобилем толкает автомобиль вверх. Когда машине пора спускаться, насос начинает работать, снижая давление под машиной. По мере снижения давления автомобиль медленно падает.

Что такое система привода лифта?

Когда вы говорите о различных типах двигателей лифтов, вы часто слышите фразу «система привода лифта».

Система привода относится к механизмам, которые лифт использует для движения вверх и вниз, а также к механизмам контроля скорости. В большинстве случаев это относится к двигателю. Но он также включает в себя другие важные компоненты, такие как тормоза, редуктор, шкивы и энкодеры.

Как выбрать идеальный лифт для дома

Теперь, когда вы знаете немного больше о различных типах лифтов и их системах привода, давайте обсудим, как выбрать правильный лифт для вашего дома.

Для некоторых домовладельцев вертикальный подъемник, такой как подъемник для инвалидных колясок или кресельный подъемник с лестницей, является идеальным решением для перемещения с этажа на этаж. Лестничный кресельный подъемник — это сиденье, прикрепленное к направляющей, установленной вдоль лестницы. Электрический двигатель перемещает кресло вверх и вниз по дорожке. Подъемник для инвалидных колясок, с другой стороны, представляет собой платформу, на которую можно поставить инвалидную коляску и ее пассажира и поднять вверх и вниз.

Rise Above Elevator предлагает несколько различных вариантов вертикальных подъемников с прямым приводом, если вам нужен подъемник для инвалидных колясок или кресельный подъемник с лестницей.

Все наши подъемники самого высокого качества в отрасли с самой плавной и бесшумной ездой! Мы также предлагаем как внутренние, так и наружные блоки для работы в любых климатических и погодных условиях.

Наши подъемники для инвалидных колясок с прямым приводом оснащены системой резервного питания, что позволяет использовать их даже при отключении электроэнергии. Каждый лифт также оснащен аварийным выключателем для вашей безопасности.

Позвоните в компанию Rise Above Elevator, чтобы установить новый подъемник с платформой.

Гидравлические подъемники для дома

Для многих домовладельцев два вертикальных подъемника, о которых мы только что говорили, являются наиболее экономичным вариантом. Но в некоторых случаях традиционный лифт является правильным выбором.

Наши варианты гидравлических лифтов включают QRL «Quiet Ride Lift» и MRL «без машинного помещения».

Базовый стандартный комплект нашего подъемника QRL с бесшумным движением перемещается со скоростью 40 футов в минуту, но мы также предлагаем более высокие скорости в зависимости от накладных расходов и зазора на пути подъема. Кроме того, наш бесшумный подъемник сконструирован так, чтобы соответствовать вашему подъемнику, что обеспечивает максимальную площадь в квадратных футах для вашей кабины.

Наш лифт MRL также движется со скоростью 40 футов в минуту и ​​оснащен верхним двигателем с барабанным намоточным механизмом. В этом лифте используются два высококачественных троса диаметром ⅜ дюйма для подъема и опускания лифта, а также частотно-регулируемый привод, обеспечивающий максимально тихую и плавную поездку.

Гидравлические лифты — хороший выбор для дома, потому что они быстрее всего монтируются и дешевле в строительстве и обслуживании. Обычно они могут выдерживать больший вес, чем тяговые лифты, а надземные модели доступны с машинным помещением или без него. Для их установки не требуется кран или доступ на крышу. Гидравлические лифты также имеют более низкие требования к приямку и подвесным потолкам при стандартном ходе, чем тяговые лифты.

Если вы хотите узнать больше о том, как работают лифты, или узнать, какой лифт лучше всего подходит для вашего дома, позвоните нам сегодня!

Мы также предлагаем круглосуточную экстренную службу, потому что знаем, что некоторые из наших клиентов полагаются на домашний лифт как средство передвижения по дому.
