Регулировки деталей топливной системы двигателя ЗМЗ-405

_____________________________________________________________________________

Система питания (топливная система) ЗМЗ-405 автомобилей ГАЗ-3302 Газель
Бизнес, ГАЗ-2752 Соболь предназначена для подачи топлива и воздуха в
цилиндры двигателя.

Рис.10 – Принципиальная схема системы питания и управления ЗМЗ-405
автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

В систему подачи топлива входят топливный бак, топливный насос,
топливный фильтр, топливопроводы, топливная рампа с регулятором давления
и
форсунки.

Топливный бак – стальной, емкостью 64 литра. Заливная горловина
расположена на левом борту автомобиля и резиновым шлангом соединена с
баком.
Внутри горловины установлен обратный клапан, предотвращающий вытекание
топлива при переворачивании автомобиля.

Горловина герметично закрывается пробкой. Надтопливное пространство бака
связано с атмосферой через клапан двустороннего действия. Клапан
пропускает в бак воздух по мере расходования топлива и сбрасывает
избыточное давление из бака при повышении температуры окружающего
воздуха.

Клапан закреплен на горловине бака и соединен пластмассовой трубкой со
штуцером вентиляции, который установлен в верхней части бака на резьбе.

Топливный модуль ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752
Соболь – установлен в топливном баке и совмещен с датчиком указателя
уровня топлива.

Топливо, забираемое из топливного бака, проходит через сетчатый фильтр,
установленный на заборном патрубке топливного насоса.

Топливный насос (бензонасос) двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель
Бизнес, ГАЗ-2752 Соболь – электрический, погружного типа установлен в
топливном модуле. Электрическими проводами и гофрированным шлангом
соединен с крышкой топливного модуля.

Бензонасос включается по команде электронного блока управления
двигателем и развивает давление не менее 3 бар. От насоса топливо под
давлением
подается по топливопроводу через фильтр тонкой очистки в топливную
рампу.

Топливный фильтр ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752
Соболь – неразборный с металлическим корпусом, закреплен на раме
автомобиля около правого переднего колеса.

Топливная рампа предназначена для подачи топлива к форсункам. Рампа
изготовлена из алюминиевого сплава и крепится двумя болтами к впускному
трубопроводу. В переднем торце рампы установлен латунный штуцер для
соединения с подводящим топливопроводом.

Рис.11 — Топливная рампа двигателя с форсунками ЗМЗ-405 автомобилей
ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – защитный колпачок резьбового штуцера; 2 – топливная рампа; 3 –
штуцер подсоединения подводящего топливопровода; 4 – держатель
подводящего
топливопровода; 5 – форсунка; 6 – уплотнительное кольцо форсунки

Для точного дозирования впрыскиваемого топлива необходимо поддерживать
давление топлива у входных штуцеров форсунок. Для этого в заднем
торце рампы установлен регулятор давления топлива.

Регулятор давления представляет собой топливный клапан, соединенный с
подпружиненной диафрагмой.

Под действием пружины клапан закрыт. Диафрагма делит полость клапана на
две изолированные камеры – топливную и воздушную.

Воздушная камера соединена с впускным трубопроводом, а топливная
непосредственно с полостью рампы.

Разрежение в ресивере, преодолевая
сопротивление пружины, при работе двигателя стремится втянуть диафрагму
и тем самым открыть клапан. С другой стороны на диафрагму давит
топливо, также стремясь сжать пружину.

В результате клапан открывается и часть топлива стравливается через
сливной трубопровод обратно в бак. Если дроссельная заслонка закрыта,
разрежение в ресивере максимально и клапан полностью открыт.

При нажатии педали «газа» дроссельная заслонка открывается и разрежение в
ресивере уменьшается. Диафрагма под действием пружины прикрывает клапан
и давление топлива возрастает.

Форсунка двигателя ЗМЗ-405 представляет собой электромагнитный клапан,
пропускающий топливо при подаче напряжения на его обмотку. После
снятия напряжения клапан закрывается под действием пружины.

На нижнем конце форсунки выполнен распылитель, через который при
открытии клапана форсунки топливо впрыскивается во впускной трубопровод.
Соединения форсунки с рампой и впускным трубопроводом уплотнены
резиновыми кольцами.

В систему подачи воздуха входят воздушный фильтр с воздуховодом,
дроссельный узел, ресивер и впускной трубопровод. Поступающий в
двигатель
воздух очищается, проходя через фильтрующий элемент воздушного фильтра.

Воздушный фильтр ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752
Соболь установлен в моторном отсеке на кронштейне правого лонжерона
кузова.

Корпус фильтра – металлический, состоит из двух частей.
Фильтрующий элемент – бумажный, сменный. Количество воздуха,
поступающего в двигатель, регулируется дроссельной заслонкой и
регулятором
холостого хода.

Дроссельный узел установлен на ресивере. В корпусе узла на поворотной
оси установлена дроссельная заслонка, которая соединена тросом привода с
педалью «газа». Датчик положения дроссельной заслонки отслеживает угол
поворота оси дроссельной заслонки.

Регулятор холостого хода представляет собой клапан с электроприводом,
регулирующим подачу воздуха в обход дроссельной заслонки на различных
режимах работы двигателя (пуск, прогрев, холостой ход, торможение
двигателем).

Регулятор установлен на ресивере и шлангами соединен с дроссельным узлом
и впускным трубопроводом. Направление воздушного потока показано
стрелкой, нанесенной на корпусе регулятора.

С неисправным регулятором двигатель на холостом ходу может глохнуть,
работать нестабильно или с повышенной частотой вращения коленчатоговала. Регулятор неразборный. При выходе из строя его заменяют.

Проверка и регулировка форсунок ЗМЗ-405

Проверить обмотки форсунок можно не снимая форсунки с двигателя ЗМЗ-405
автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь. Отключаем
аккумуляторную батарею.

Нажав на фиксатор, отсоединяем колодку проводов от форсунки первого
цилиндра (для наглядности ресивер снят).

Подсоединив щупы омметра к выводам форсунки, измеряем сопротивление
обмотки.

Сопротивление обмотки исправной форсунки должно быть 15–16 Ом. Аналогично
проверяем другие форсунки.

Кратковременно подаем напряжение от аккумуляторной батареи на выводы
форсунки, при этом должен быть слышен отчетливый щелчок.

Для проверки герметичности клапанов форсунок снимаем форсунки с
двигателя. Снимаем с
патрубка
форсунки уплотнительное кольцо.

Надеваем на патрубок форсунки двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель
Бизнес, ГАЗ-2752 Соболь резиновый шланг и обжимаем его хомутом.
Опускаем распылитель форсунки в емкость с керосином.

Компрессором или шинным насосом создаем в шланге давление 3 бар и
опускаем форсунку в емкость с керосином. У исправной форсунки воздухне должен выходить из распылителя. Аналогично проверяем другие форсунки.

Засорившиеся распылители форсунок можно промыть на станции технического
обслуживания, имеющей специальное оборудование. Заменив
неисправные форсунки, устанавливаем топливную рампу на двигатель.

Замена троса привода дроссельной заслонки ЗМЗ-405

Заменяем трос привода дроссельной заслонки ЗМЗ-405 автомобилей ГАЗ-3302
Газель Бизнес, ГАЗ-2752 Соболь при заедании (затрудненном
перемещении троса в оболочке), вызванном обрывом части проволочек и их
разлохмачиванием, а также при обрыве троса.

Повернув сектор привода дроссельной заслонки, ослабляем натяжение троса
и вынимаем наконечник троса из отверстия сектора.

Двумя ключами ослабляем затяжку регулировочных гаек. Вынимаем передний
наконечник оболочки троса из кронштейна. В салоне автомобиля
отсоединяем трос от педали «газа».

Из отверстия в щитке передка через моторный отсек вынимаем трос привода
дроссельной заслонки (под наружной гайкой заднего наконечника оболочки троса
установлена пружинная шайба).

Устанавливаем трос привода дроссельной заслонки в обратной
последовательности и проводим его регулировку.

Регулировка привода дроссельной заслонки ЗМЗ-405

Регулировку проводим после замены троса привода дроссельной заслонки
ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь или если
трос вытянулся и не обеспечивает нормальную работу дроссельной заслонки.

Для регулировки привода дроссельной заслонки снимаем воздухоподводящий
шланг с патрубка дроссельного узла.

Проверяем работу заслонки: при нажатой до упора педали «газа» заслонка
должна быть полностью открыта, а при отпущенной педали – закрыта.

Привод дроссельной заслонки регулируем натяжением троса и изменением хода
педали «газа». Педальный узел отрегулирован на заводе и в процессе
эксплуатации, как правило, подстройки не требует.

Если вытянулся трос привода, то дроссельная заслонка перестает полностью
открываться. При нажатой до упора в пол педали «газа» вращаем
регулировочные гайки, натягивая трос до полного открытия дроссельной
заслонки.

При правильной регулировке трос должен быть слабо натянут (чтобы не
ограничивать ход заслонки при закрывании), но не провисать. После
окончания
регулировки фиксируем оболочку, затянув гайки.

_____________________________________________________________________________

• АКПП ZF
• Моторы Митсубиси
• Двигатели Тойота
• ЗМЗ-406

_____________________________________________________________________________

_____________________________________________________________________________

Общее устройство АКПП

• Обзор гидроаккумуляторов и преобразователей применяемых в АКПП
• Конструктивные особенности и параметры автоматических коробок передач
• Рабочие функции исполнительных устройств
• Основные схемы планетарной коробки-автомат
• Модификации клапанов и регуляторов
• Конструкция и элементы
• Компоненты редукторов автоматических коробок
• Методы устранения неисправностей без демонтажа с двигателя
• Рекомендации по замене масла

_____________________________________________________________________________

CVT вариатор Ауди

• Коробка передач CVT 01J
• Гидросистема коробки-автомат
• Автоматическая коробка передач CVT 01J multitronic
• Электронный блок управления АКПП мультитроник
• Работа вариатора CVT 01J

Коробка автомат Toyota

• АКПП Toyota Aisin U140E/U240E
• Основные узлы АКПП Тойота U241E/U250E
• Коробка-автомат Toyota Aisin U241E/U250E

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

• Обслуживание АКПП Мазда FN4A-EL/F4A-EL, FNR5
• Диагностика АКПП Митсубиси A4AF3 / A4BF3

Коробка автомат ZF

• АКПП Ауди ZF 6HP19/ZF 6HP21 (09L)
• Компоненты коробки-автомат Ауди ZF 6HP19/ZF 6HP21
• Обслуживание ZF 4HP20 / ZF 4HP16
• Параметры коробки-автомат ZF 5HP19/5HP18
• Детали ZF 5HP19/5HP18 Ауди-Фольксваген
• АКПП ZF 6HP26 Ауди (6HP28/6HP32)
• Гидроблок мехатроник коробки автомат ZF 6HP26
• Гидротрансформатор ZF 6HP26/6HP28
• Планетарная передача Audi ZF 6HP26
• Компоненты переключения передач Audi ZF 6HP26/6HP28

Двигатели Mitsubishi

• ГРМ и головки блока двигателя 4G18/4G15
• Блок цилиндров и коленвал двс 4G15/4G18
• Характеристика двигателя 4G15/4G18
• Системы питания и охлаждения двигателя 4G18/4G15

Двигатели Toyota

• Блок цилиндров и головка 3S-FE/3S-GE
• Техническое обслуживание ГРМ 3S-FE, 3S-GE
• Коленвал двигателей 3S-FE, 3S-GE
• Технические характеристики двигателя 3S-FE, 3S-GE
• Распредвалы 3S-FE и 3S-GE
• Система охлаждения двс 3S-FE и 3S-GE
• Топливная систем 3S-FE, 3S-GE
• Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
• Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
• Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
• Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
• Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
• Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
• Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
• Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
• Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
• Замена ремня ГРМ 4A-GE
• Демонтаж головки блока цилиндров двигателей 4A-GE
• Настройки клапанов 4A-GE
• Монтаж головки блока цилиндров двигателя 4A-GE
• Детали двигателей 1AZ-FE / 2AZ-FE
• Блок управления и датчики 1AZ-FE и 2AZ-FE
• Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
• Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

• Характеристики ЗМЗ-402
• ГРМ двигателя ЗМЗ-402
• Шатунно-поршневая группа и коленвал ЗМЗ-402
• Устройство системы смазки ЗМЗ-402
• Детали систем охлаждения и питания ЗМЗ-402
• Блока цилиндров и поршни двигателя ЗМЗ-405
• Технические характеристики ЗМЗ-405
• Коленчатый вал и привод ГРМ ЗМЗ-405
• Устройство системы охлаждения ЗМЗ-405
• Система смазки двс ЗМЗ-405
• Регулировки деталей топливной системы ЗМЗ-405
• Блок цилиндров и поршни ЗМЗ-406
• Электронная система управления двигателем ЗМЗ-406
• Основные компоненты двигателя ЗМЗ-406
• Электрическая система управления ЗМЗ-406
• Система ГРМ двигателя ЗМЗ-406
• Коленвал и маховик двигателя ЗМЗ-406
• Сборочные детали системы охлаждения ЗМЗ-406
• Основные механизмы системы смазки ЗМЗ-406
• Компоненты топливной системы ЗМЗ-406
• Конструкция карбюратора К-151 двигателя ЗМЗ-402

Как проверить топливный насос.

Диагностика бензонасоса в машине

В статье:

• Устройство и функционирование топливного насоса
• Причины возникновения проблем с насосом
• Что указывает на неправильную работу бензонасоса
• Проверка давления в топливной системе
• Проверка исправности насоса
• Правильная эксплуатация продлит жизнь топливного насоса

Топливный насос, как ясно из названия, призван прокачивать горючее в системе питания мотора. Чтобы форсунки могли впрыскивать достаточное количество бензина в цилиндры двигателя, в топливной системе необходимо поддерживать определенное давление. Именно эту задачу и выполняет бензонасос. Если топливный насос начинает барахлить, это немедленно отражается на работе двигателя. Во многих случаях диагностика и устранение неисправностей бензонасоса вполне доступны для самостоятельного выполнения автолюбителями.

 Устройство и функционирование топливного насоса

В прежние времена бензонасосы нередко были механическими, но такие устройства давно уже стали историей, хотя их еще можно встретить на старых машинах с карбюраторными двигателями. Все современные автомобили оборудуют электрическим насосом. Он включается в работу, когда срабатывает соответствующее реле. А срабатывание реле происходит при включении зажигания. Лучше пару секунд повременить с прокручиванием стартера, за это время насос создаст в топливной системе достаточное давление для нормального запуска двигателя. При глушении мотора запускающее бензонасос реле обесточивается, и прокачка топлива в систему прекращается.

Как правило, бензонасос размещается внутри топливного бака (устройство погружного типа). Такое расположение позволяет решить проблему охлаждения и смазки насоса, которые происходят за счет омывания топливом. Там же, в бензобаке, обычно находится снабженный поплавком датчик уровня топлива и перепускной клапан с калиброванной пружиной, регулирующий давление в системе. Кроме того, на входе насоса имеется сеточка грубой фильтрации, не пропускающая относительно крупный мусор. Вместе все эти устройства составляют единый топливный модуль.

Электрическая часть насоса представляет собой электромотор постоянного тока, работающий от бортовой сети с напряжением 12 В.

Наибольшее распространение получили бензонасосы центробежного (турбинного) типа. В них на ось электромотора насажена крыльчатка (турбинка), лопасти которой и осуществляют нагнетание топлива в систему.

Реже встречаются насосы с механической частью шестеренчатого и роликового типа. Обычно это устройства выносного типа, которые монтируются в разрыв топливной магистрали.

В первом случае на оси электродвигателя расположены две шестерни одна внутри другой. Внутренняя вращается на эксцентриковом роторе, вследствие чего в рабочей камере попеременно образуются области с разрежением и повышенным давлением. Благодаря разнице давлений и происходит прокачивание топлива.

Во втором случае вместо шестерней разность давлений в нагнетателе создает ротор с расположенными по периметру роликами.

Поскольку шестеренчатые и роторно-роликовые насосы устанавливаются вне топливного бака, то главной их проблемой становится перегрев. Именно по этой причине такие устройства почти не используются в автотранспорте.

Причины возникновения проблем с насосом

Топливный насос — довольно надежное устройство. В нормальных условиях эксплуатации он живет в среднем примерно 200 тысяч километров пробега. Но определенные факторы могут существенно повлиять на срок его службы.

Главный враг бензонасоса — грязь в системе. Из-за нее насосу приходится трудиться в более напряженном режиме. Завышенный ток в обмотке электродвигателя способствует его перегреву и повышает риск обрыва провода. Песок, металлические опилки и прочие отложения на лопастях разрушают крыльчатку и могут вызвать ее заклинивание.

Посторонние частицы в большинстве случаев попадают в топливную систему вместе с бензином, который на заправочных станциях зачастую не отличается чистотой. Для очистки топлива в автомобиле имеются специальные фильтры — уже упоминавшаяся сеточка грубой фильтрации и топливный фильтр тонкой очистки.

Топливный фильтр — расходник, подлежащий периодической замене. Если его вовремя не заменить, бензонасос будет надрываться, с трудом прокачивая топливо через забитый фильтрующий элемент.

Сетка грубой очистки также засоряется, но в отличие от фильтра ее можно промыть и использовать дальше.

Иногда грязь накапливается на дне топливного бака, что может приводить к быстрому засорению фильтров. В этом случае бак необходимо промыть.

Укорачивает жизнь топливного насоса и привычка некоторых водителей ездить на остатках горючего, пока не загорится сигнальная лампочка. Ведь в этом случае насос находится вне бензина и лишен охлаждения.

Кроме того, бензонасос может барахлить из-за электрических проблем — поврежденная проводка, окисленные контакты в разъеме, сгоревший предохранитель, вышедшее из строя пусковое реле.

К редким причинам, вызывающим неправильную работу топливного насоса, относятся его неправильная установка и деформация бака, например, в результате удара, из-за чего топливный модуль и находящийся в нем насос могут получить повреждения.

Что указывает на неправильную работу бензонасоса

Если насос неисправен, это в первую очередь скажется на давлении в системе подачи топлива в двигатель. При заниженном давлении не будет обеспечиваться оптимальный состав воздушнотопливной смеси в камерах сгорания, а значит, в работе двигателя возникнут проблемы.

Внешние проявления могут быть различными.

·

• Звучание мотора может немного отличаться от привычного, особенно во время прогрева. Такой симптом характерен для ранней стадии болезни бензонасоса.

• Ощутимая потеря мощности. Поначалу сказывается в основном на высоких оборотах и во время движения на подъеме. Но мере ухудшения состояния насоса подергивания и периодические замедления могут проявляться и в обычных режимах на ровных участках дороги.

• Троение, плавающие обороты — признаки дальнейшего усугубления ситуации.

• Повышенный шум или громкий гул, доносящийся из топливного бака, говорит о необходимости срочного вмешательства. Либо сам насос на последнем издыхании, либо он не справляется с нагрузкой из-за загрязнения в системе. Не исключено, что простая очистка сетки грубой фильтрации спасет бензонасос от смерти. Проблему может создавать также топливный фильтр, осуществляющий тонкую очистку, если он бракованный или давно не менялся.

• Проблемы с запуском. Дела совсем плохи, если даже прогретый двигатель запускается с трудом. Необходимость долгого прокручивания стартера означает то, что насос не может создать в системе достаточное для запуска мотора давление.

• Двигатель глохнет при нажатии на педаль газа. Как говорится, «приехали»…

• Отсутствие привычного звука из бензобака говорит о том, что топливный насос не работает. Прежде чем ставить крест на насосе, нужно проверить запускающее реле, предохранитель, целостность проводов и надежность контактов в разъеме.

Нужно иметь в виду, что некоторые из перечисленных симптомов могут указывать не только на топливный насос, но и на ряд иных деталей — датчик массового расхода воздуха, датчик положения дроссельной заслонки, привод заслонки, регулятор холостого хода, засоренный воздушный фильтр, неотрегулированные зазоры клапанов.

Если имеются сомнения в исправности насоса, стоит провести дополнительную диагностику, в частности измерить давление в системе.

Проверка давления в топливной системе

При любых манипуляциях, связанных с системой подачи топлива, следует помнить о риске возгорания бензина, который может пролиться при отсоединении топливопроводов, замене топливного фильтра, подключении манометра и т.д.

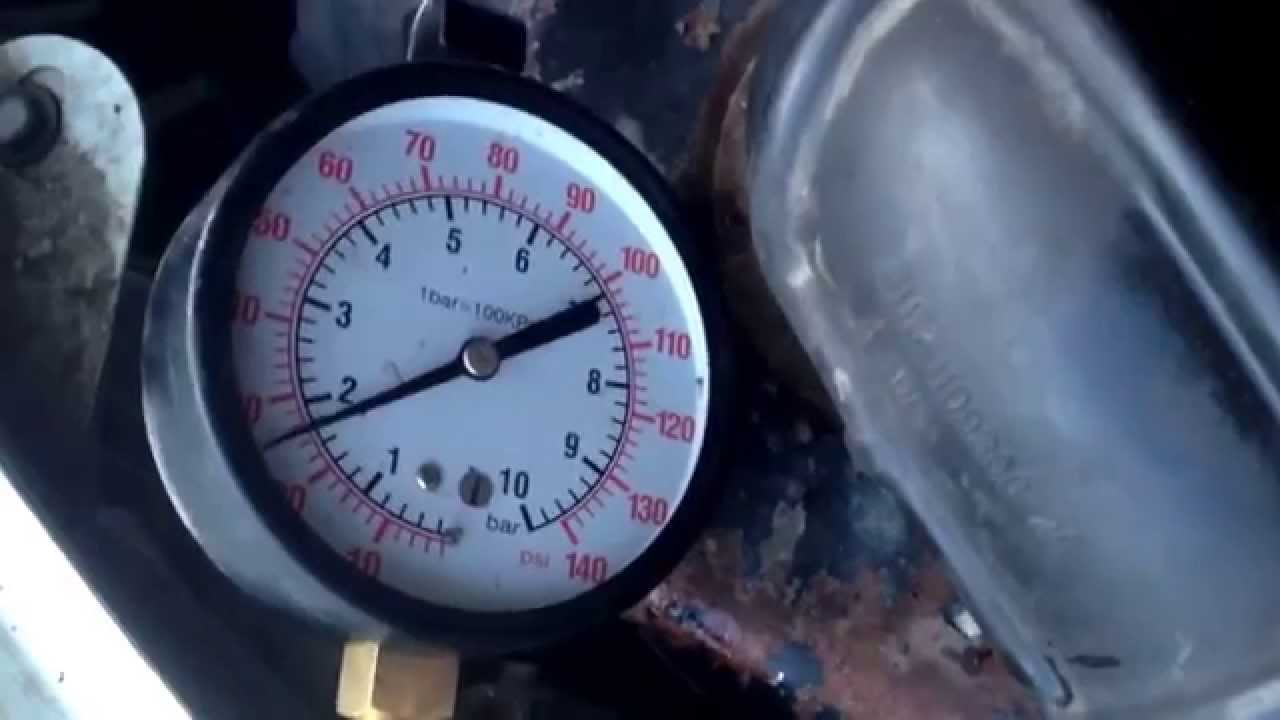

Измерение давления производится с помощью топливного манометра. Кроме того, для подключения, возможно, понадобится переходник или тройник. Иногда они идут в комплекте прибора, в противном случае придется приобрести их отдельно. Можно использовать воздушный (шинный) манометр, однако такой прибор рассчитан на значительно более высокое давление, и в начале шкалы будет давать существенную погрешность.

Прежде всего нужно сбросить давление в системе. Для этого нужно обесточить бензонасос, вынув запускающее его реле или соответствующий предохранитель. Где находится реле и предохранитель, можно узнать из сервисной документации автомобиля. Затем нужно запустить мотор с обесточенным насосом. Поскольку подкачки топлива не будет, то мотор заглохнет через несколько секунд, исчерпав остатки бензина в рампе.

Далее нужно найти специальный штуцер на топливной рампе и подсоединить манометр. Если на рампе место для подключения манометра отсутствует, прибор можно подсоединить через тройник к выходному штуцеру топливного модуля.

Установите на место пусковое реле (предохранитель) и запустите мотор.

Для бензиновых двигателей пусковое давление должно составлять примерно 3…3,7 bar (атмосферы), на холостых оборотах — около 2,5…2,8 bar, при пережатой сливной трубке (обратке) — 6…7 bar.

Если манометр имеет градуировку шкалы в МегаПаскалях, соотношение единиц измерения следующее: 1 MPa = 10 bar.

Указанные значения усредненные и могут отличаться в зависимости от параметров конкретного двигателя.

Медленное повышение давления при пуске указывает на сильное загрязнение топливного фильтра. Другой причиной может быть малое количество топлива в баке, в этом случае насос может засасывать воздух, который, как известно, легко сжимается.

Колебание стрелки манометра на холостых оборотах двигателя говорит о неправильной работе регулятора давления топлива. Или же просто засорилась сетка грубой очистки. Кстати, в некоторых случаях колба топливного модуля может иметь дополнительную сетку, которую тоже следует проверить и при необходимости промыть.

Выключите мотор и проследите за показаниями манометра. Давление должно относительно быстро упасть примерно до 0,7…1,2 bar и некоторое время оставаться на этом уровне, затем оно будет медленно снижаться в течение 2…4 часов.

Быстрое уменьшение показаний прибора до нуля после остановки двигателя может указывать на неисправность регулятора давления топлива.

Чтобы приблизительно оценить производительность топливного насоса, никакие приборы не потребуются. Для этого нужно отсоединить от рампы обратку, а вместо него подсоединить шланг и направить его в отдельную емкость с мерной шкалой. За 1 минуту работающий насос в норме должен накачать примерно полтора литра топлива. Это значение может немного отличаться в зависимости от модели насоса и параметров топливной системы. Заниженная производительность свидетельствует о проблемах с самим насосом либо о загрязнении топливной магистрали, форсунок, фильтра, сетки и т. д.

Проверка исправности насоса

Поворот ключа зажигания подаёт напряжение 12 В на реле, запускающее бензонасос. В течение нескольких секунд из топливного бака отчетливо слышен гул работающего насоса, создающего необходимое давление в системе. Затем, если двигатель не запущен, он останавливается, при этом обычно можно услышать щелчок реле. Если это не происходит, нужно выяснять причину неполадки. И начинать следует с проверки электропитания.

1. Прежде всего находим и проверяем целостность предохранителя, через который запитывается бензонасос. Проверить можно визуально или омметром. Сгоревший предохранитель меняем на аналогичный такого же номинала (рассчитанный на такой же ток). Если все заработало, радуемся, что легко отделались. Но вполне вероятно, что новый предохранитель тоже сгорит. Это будет означать, что в его цепи имеется короткое замыкание. Дальнейшие попытки замены предохранителя бессмысленны, пока КЗ не устранено.

Коротить могут провода — как на корпус, так и между собой. Определить можно путем прозвонки омметром.

Межвитковое замыкание может быть и в обмотке электродвигателя — уверенно диагностировать его прозвонкой сложно, так как сопротивление обмотки исправного моторчика обычно составляет всего 1…2 Ом.

Превышение допустимого тока может быть вызвано и механическим заклиниванием электромотора. Чтобы проверить это, придется извлечь топливный модуль и демонтировать бензонасос.

2. Если насос не запускается, возможно, неисправно запускающее реле.

Слегка постучите по нему, к примеру, рукояткой отвертки. Возможно, контакты просто залипли.

Попробуйте вынуть его и вставить обратно. Это может сработать, если окислились клеммы.

Прозвоните обмотку реле, чтобы убедиться, что она не в обрыве.

Наконец, можно просто заменить реле на запасное.

Встречается и иная ситуация — насос запустился, но не отключается из-за того, что контакты реле не разомкнулись. Залипание в большинстве случаев можно устранить постукиванием. Если это не удается, то реле необходимо заменить.

3.  Если предохранитель и реле в порядке, но насос не запускается, проверьте, доходит ли напряжение 12 В до разъема на топливном модуле.

Подсоедините к клеммам разъема щупы мультиметра в режиме измерения постоянного напряжения на пределе 20…30 В. Если мультиметра нет, можно подключить лампочку на 12 Вольт. Включите зажигание и проверьте показания прибора или загорание лампочки. Если напряжение отсутствует, проверьте целостность проводки и наличие контакта в самом разъеме.

4. Если питающее напряжение поступает на разъем топливного модуля, но наш пациент по-прежнему не подает признаков жизни, нужно извлечь его на свет божий и прокрутить вручную, чтобы убедиться в отсутствии (или наличии) механического заклинивания.

Затем следует проверить обмотку омметром. Если она в обрыве, то можно окончательно констатировать смерть бензонасоса и заказывать новый топливный насос у заслуживающего доверия продавца. Не тратьте зря время на реанимацию. Это бесперспективное дело.

Если же обмотка прозванивается, можно проверить устройство, подав на него напряжение напрямую от аккумулятора. Работает — возвращайте его на место и переходите к следующему пункту проверки. Нет — покупайте и устанавливайте новый бензонасос.

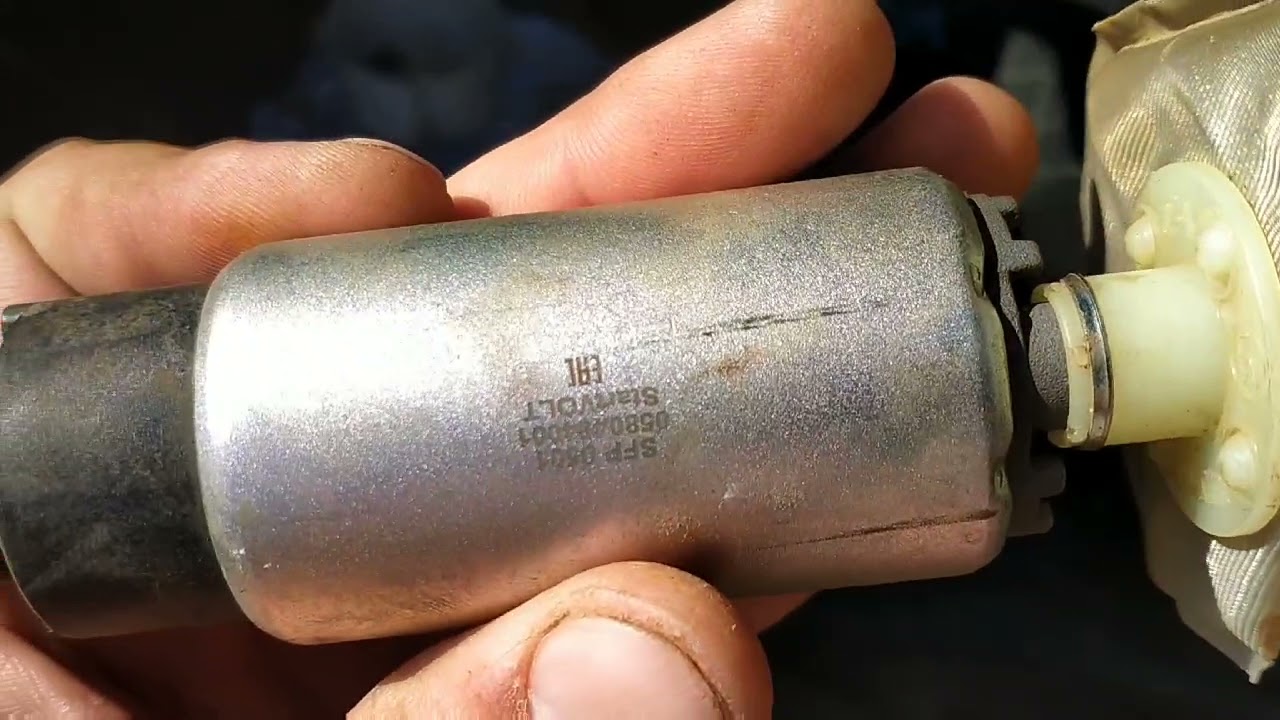

Запускать извлеченный из бака топливный насос можно только кратковременно, так как в норме он охлаждается и смазывается бензином.

5. Раз уж разобрали топливный модуль, самое время проверить и промыть сетку грубой фильтрации. Используйте щетку и бензин, но не переусердствуйте, чтобы не порвать сеточку.

6. Проверьте регулятор давления топлива.

Регулятор может вызвать подозрение, если давление в системе быстро падает до нуля после выключения двигателя. В норме оно должно медленно снижаться в течение нескольких часов. Также из-за его неисправности давление в системе может быть существенно ниже нормы при работающем насосе, так как часть бензина будет постоянно возвращаться в бак через открытый обратный клапан.

В некоторых случаях заклинивший клапан можно вернуть в нормальное положение. Для этого нужно зажать шланг обратки и запустить бензонасос (включить зажигание). Когда давление в системе достигнет максимума, нужно резко отпустить шланг.

Если исправить ситуацию таким способом не удастся, регулятор давления топлива придется заменить.

7. Промойте инжекторные форсунки. Они тоже могут засориться и осложнить работу бензонасоса, вызывая его повышенный шум. Реже встречается засорение топливопроводов и рампы, но полностью исключать это нельзя.

8. Если все проверено и промыто, топливный фильтр заменен, а бензонасос все равно громко шумит и плохо прокачивает топливо, остается одно — покупать новое устройство, а старое отправлять на заслуженный отдых. При этом не обязательно покупать топливный модуль в сборе, достаточно приобрести только сам моторчик.

Правильная эксплуатация продлит жизнь топливного насоса

Поскольку львиная доля посторонних частиц попадает в топливную систему во время заправки, то можно сказать, что чистота топлива — залог здоровья бензонасоса.

Старайтесь заправляться качественным горючим на проверенных АЗС.

Не используйте для хранения бензина старые металлические канистры, которые могут иметь коррозию внутренних стенок.

Вовремя меняйте / очищайте фильтрующие элементы.

Избегайте полного опустошения бака, в нем постоянно должно быть хотя бы 5…10 литров топлива. В идеале он всегда должен быть заполнен как минимум на четверть объема.

Эти простые меры позволят надолго сохранить топливный насос в хорошем состоянии и избежать неприятных ситуаций, связанных с его выходом из строя.

Как проверить топливный насос и давление

Пояснение

Топливный насос вашего автомобиля используется для подачи газа к топливным форсункам двигателя.
будь то бензин или дизельное топливо. В зависимости от конструкции топливной системы вы можете иметь
насосы одного или нескольких типов в различных местах, как механические, так и электрические модели.
Топливные системы с непосредственным впрыском могут быть как дизельными, так и обычными бензиновыми, в состав которых входит
первичного насоса в топливном баке и вторичного насоса «высокого давления», который крепится
и приводится в движение двигателем. Система впрыска топлива под обычным давлением имеет только один
основной насос в топливном баке. Тест топливного насоса покажет состояние производительности
насоса.

Что пошло не так?

По мере старения автомобиля внутренние детали топливного насоса могут изнашиваться, что приводит к потере
давление в топливной рампе и форсунках, что приводит к
тяжелый старт,
колебания и
низкой мощности двигателя и при
внутренности насоса полностью выходят из строя
двигатель не заводится.

СПОНСОРСКИЕ ССЫЛКИ

Какова стоимость?

У большинства людей нет набора для проверки топливного насоса, но не бойтесь, магазины автозапчастей
предоставит вам один бесплатно в большинстве случаев. Если вы подозреваете, что топливный насос
слаб в вашей машине, и вы едете на машине в магазин, чтобы сделать тест, который вы можете ожидать
заплатить от 9 долларов0,00 и 150,00 долларов США.

Приступим к работе

Начните с автомобиля на ровной поверхности в парке с комплектом экстренного торможения, двигатель
выключено (не курить и не пользоваться открытым огнем). Этот тест предназначен только для топливных насосов в баке.

Напорный порт: Некоторые автомобили имеют удобный нагнетательный порт на
топливная рампа двигателя (снимите крышку), чтобы прикрепить манометр, в то время как для других конструкций потребуется
переходник из тестового комплекта, который можно прикрепить к топливному фильтру или датчику давления топлива
линия подачи направляется к топливной рампе двигателя.

Извлеките манометр для проверки давления топлива из комплекта. Большинство манометров имеют быстроразъемное соединение.
муфта, которая позволит использовать несколько разных адаптеров для разных производителей.
комплект должен иметь их маркировку, но если нет, ищите соединитель шланга или фитинг, который
будет работать на вашу машину.

При подсоединении манометра (двигатель выключен) небольшое количество топлива может быть
Присутствуйте, так что не пугайтесь, приготовьте полотенце для магазина.

РЕКЛАМНЫЕ ССЫЛКИ

Не запуская двигатель, поверните ключ зажигания в положение «включено» на приборной панели.
следует подскочить до 45 фунтов на квадратный дюйм и 58 фунтов на квадратный дюйм (DPI) в системах прямого впрыска,
впрыск в корпус дроссельной заслонки (TBI) в большинстве случаев должен составлять от 13 до 17 фунтов на квадратный дюйм, поскольку
системные простые числа. Если давление отсутствует, перепроверьте соединение шланга или адаптера.
чтобы избежать ложных отрицательных результатов, повторно включите зажигание для повторной проверки. Все еще нет
давление? подозревают неисправный топливный насос, реле топливного насоса или предохранитель.

Смотри видео!

Посмотрите это видео о том, как выполняется работа, а затем перейдите к
получить дополнительную полезную информацию.

Теперь запустите двигатель, чтобы мы могли проверить работу насоса. В то время как двигатель
работает, давление топлива должно упасть примерно на 5 фунтов на квадратный дюйм по сравнению со статическим давлением заливки
(DPI), затем нажмите на дроссельную заслонку, давление в топливной системе должно подскочить примерно на 5 фунтов на квадратный дюйм.
это означает, что топливный насос и регулятор давления работают правильно. Если система
давление топлива не реагирует проверить линию подачи вакуума регулятора и если все в порядке
вышел из строя регулятор давления топлива (если есть).

Последней проверкой будет нагрузочный тест. Этот тест определит, как насос
работает под нагрузкой. Это может быть достигнуто одним из двух способов, сначала вы можете
загрузить двигатель, включив передачу заднего хода (автоматическая) и удерживая тормоз
слегка прибавляя газу двигателю. Это загрузит двигатель
при этом не позволяя автомобилю двигаться, эффективно нагружая двигатель и топливный насос.
Второй способ — закрыть капот до первого предохранителя и завести машину.
(не на скоростях шоссе), а датчик находится снаружи и виден водителю.
Шланг будет проходить со стороны капота, а для закрепления используется малярная лента.
калибр. Давление должно сохраняться непрерывно в течение всего испытания. Если топливо
давление низкое под нагрузкой или на холостом ходу
топливный фильтр (при наличии) может
быть забит, или топливо
насос вышел из строя и требует замены.

Снимите датчик давления топлива и установите на место пылезащитный колпачок или снимите топливный бак.
линейный адаптер уберите излишки топлива.

СПОНСОРСКИЕ ССЫЛКИ

Вопросы?

Наши сертифицированные специалисты готовы ответить на топливный насос
вопросы о проверке давления бесплатно. Мы надеемся, что вы сэкономили деньги и узнали из этого
гид. Мы создаем полный комплект руководств по ремонту автомобилей.
Пожалуйста, подпишитесь на наши 2CarPros
Канал YouTube и часто проверяйте наличие новых видео, которые регулярно загружаются.

Статья опубликована 14 июня 2023 г.

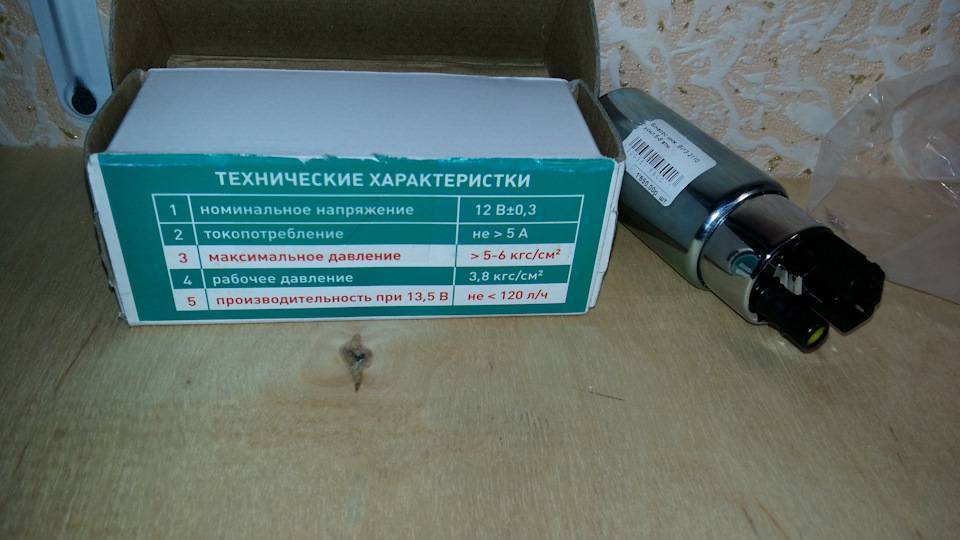

Выбор правильного топливного насоса

Технология и установка > Выбор правильного топливного насоса

Различные производители топливных насосов оценивают свои топливные насосы по-разному. Некоторые производители, например, оценивают свои топливные насосы как свободные. Проблема с этим рейтингом заключается в том, что ни одна топливная система не работает при нуле фунтов на квадратный дюйм. Другие компании, производящие топливные насосы, могут оценивать свои топливные насосы при заданном давлении в фунтах на квадратный дюйм. Например, топливные насосы Walbro, которые мы продаем, рассчитаны на давление 40 фунтов на квадратный дюйм. Нашим самым популярным топливным насосом, который мы продаем, является топливный насос серии 4 в сборе. В этих узлах используется топливный насос Walbro на 255 л/ч. 255 литров — это объем топлива, который прокачает насос при давлении 40 фунтов на квадратный дюйм. Хотя это более точный рейтинг, чем рейтинг свободного потока, рейтинг 255 л/ч является точным только в том случае, если ваш двигатель работает при давлении 40 фунтов на квадратный дюйм, а на насос подается напряжение 13 вольт.

Иногда насосы оцениваются по давлению. Например, насос Walbro 255 л/ч способен создавать давление свыше 100 фунтов на квадратный дюйм. Хотя эта информация может иметь значение, она предоставляет только одну деталь о возможностях топливных насосов.

Лучший способ выбрать топливный насос для топливной системы – это учесть три фактора:

1. Мощность, которую будет производить ваш двигатель.
2. Какое давление топлива требуется для вашего двигателя.
3. Какое напряжение подается на топливный насос при работающем двигателе .

1. Мощность в л.с.

Мощность вашего двигателя в л.с. определяет, какой расход топлива требуется для его поддержки. По мере увеличения мощности увеличивается и объем топлива, необходимый для поддержания этой мощности. Хорошая оценка отношения объема к мощности составляет примерно 10 л.с. на галлон или 2,64 л.с. на литр. Например, если ваш насос течет со скоростью 50 галлонов в час, он должен поддерживать двигатель мощностью 500 л.с. (50 x 10 = 500). Однако, чтобы на самом деле знать gph, вы должны также учитывать давление топлива, необходимое для вашего двигателя.

2. Давление топлива

Для разных двигателей требуется разное давление топлива. Например, для карбюраторного двигателя обычно требуется от 4 до 7 фунтов на квадратный дюйм, тогда как типичный двигатель GM LS работает при давлении около 58 фунтов на квадратный дюйм. Кроме того, если вы используете наддув, давление, необходимое для вашего двигателя, может увеличиться под нагрузкой.

Важно знать, какое максимальное давление потребуется вашему двигателю, потому что давление топлива оказывает большое влияние на то, какой поток может создать насос. Топливный насос будет течь с максимальным объемом, когда нет давления (свободный поток). По мере увеличения давления топлива расход топлива уменьшается. Каждый насос имеет разный объемный расход при заданном давлении. Из-за этого важно посмотреть на блок-схему любого насоса, который вы решите купить. Поскольку свободный поток или даже поток при заданном давлении является лишь частью уравнения.

3. Напряжение

Топливные насосы имеют разную скорость подачи при разном напряжении. По мере увеличения напряжения увеличивается скорость топливного насоса, что увеличивает подачу насоса при любом заданном давлении. По этой причине рекомендуется посмотреть, как насос работает при заданном напряжении. Большинство автомобилей выдают около 13,5 вольт при работе. Однако, если ваш генератор переменного тока не выдает 13,5 вольт или вы просто хотите спланировать консервативно, просто посмотрите на номинальные значения расхода насоса при 12 вольтах.

Собираем все вместе: Выбор топливного насоса

Теперь, когда вы понимаете три основных фактора, которые следует учитывать при выборе топливного насоса, вы можете собрать всю эту информацию воедино и получить хорошее представление о том, какую мощность данный топливный насос может обеспечить для конкретной установки. Все, что вам нужно, это схема расхода топлива насоса, который вы рассматриваете.

Например, взгляните на нашу блок-схему сборки топливного насоса GPA-4 9.0071 .

Теперь предположим, что вашему двигателю требуется 60 фунтов на квадратный дюйм, а на топливный насос подается напряжение 13,5 В. Если вы посмотрите на диаграмму, вы увидите, что при 60 фунтах на квадратный дюйм и 13,5 вольт этот насос будет работать со скоростью 63 галлона в час. Используя правило 10 л.с. на галлон, мы можем предположить, что этот насос будет поддерживать мощность до 630 л.с. (63 x 10 = 630).

Если вы используете тот же насос на карбюраторном двигателе, давление, необходимое для большинства карбюраторов, составляет менее 10 фунтов на квадратный дюйм. Снова предполагая 10 фунтов на квадратный дюйм и 13,5 вольт, диаграмма показывает, что насос будет подавать со скоростью 81 галлон в час. Так что этот же насос будет поддерживать 810 лошадиных сил на карбюраторном автомобиле (81 х 10 = 810).

Как вы можете видеть из двух приведенных выше примеров, давление, необходимое для вашего двигателя, резко меняет объем потока, который может производить насос, что, в свою очередь, влияет на количество лошадиных сил, которое может поддерживать данный насос.

Имейте в виду, что при выборе насоса всегда рекомендуется проводить консервативную оценку. Оцените мощность в лошадиных силах, чтобы у вас был достаточно большой насос для вашей системы.
