БЕСКОЛЛЕКТОРНЫЕ ДВИГАТЕЛИ BLDC

Бесколлекторные двигатели постоянного тока (BLDC — Brushless DC electric motor) часто используется в мотор-колесе электросамокатов и электровелосипедов. Его первые версии появились в 1960-х годах. Двигатели BLDC намного эффективнее и имеют гораздо больший крутящий момент.

Размещение постоянного магнита в роторе (внутренняя конфигурация) и управление окружающими катушками через транзисторы, позволило устранить самый важный недостаток щеточных (коллекторных) двигателей постоянного тока, которым являются сами щетки.

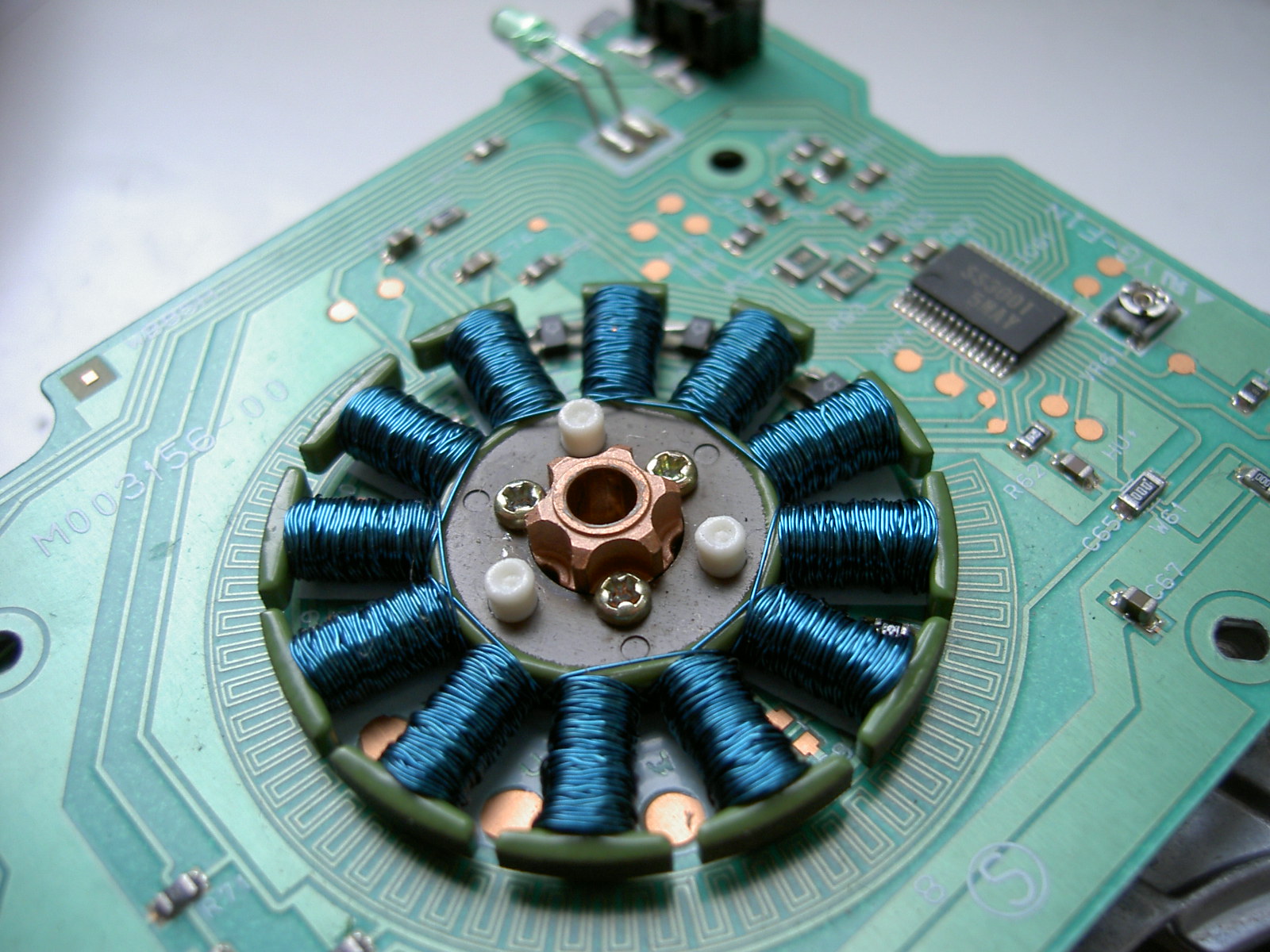

В альтернативной конфигурации (внешний ход) катушки якоря могут образовывать твердый сердечник, вокруг которого вращается ротор с постоянным магнитом, приводящий в движение вал двигателя. В обоих случаях катушки неподвижны.

Двигатели BLDC считаются двигателями с электронной коммутацией (ECM) в отличие от щеточных двигателей с механической коммутацией.

Общий принцип управления двигателем BLDC

Для двигателей BLDC требуются современные электронные контроллеры, которые могут определять положение ротора. Для этой цели можно использовать датчик Холла, реагирующий на положение каждой из катушек якоря при работающем двигателе. Скорость двигателя BLDC больше не может регулироваться напряжением, как в щеточных двигателях, а только путем изменения частоты переключения. Эти двигатели питаются от сигнала ШИМ, как показано на рисунке.

Двигатели BLDC делятся на 1-фазные, 2-фазные и 3-фазные, но принцип работы является общим для всех типов. Вместо механического коммутатора, изменяющего направление магнитного поля катушек ротора, используются транзисторы, которые непрерывно изменяют фазу напряжения подаваемого на катушку статора, что заставляет ротор непрерывно вращаться.

Однофазные бесколлекторные (бесщеточные) двигатели используются в устройствах с низким энергопотреблением, в то время как двухфазные чаще в устройствах средней мощности. Типичные области применения 3-фазных двигателей – устройства чтения компакт-дисков.

Управление однофазными двигателями BLDC

Однофазные двигатели BLDC имеют две параллельные обмотки якоря, управляемые напряжением ШИМ через мост H. Выходной сигнал одного датчика Холла постоянно меняет полярность тока, протекающего через обмотку якоря, таким образом поддерживая непрерывное вращение ротора. Однофазные двигатели BLDC очень просты в управлении. Для их работы достаточно одной интегральной микросхемы, например LB11970RV (однофазный двухполупериодный драйвер).

Принцип управления однофазным двигателем BLDC

Управление двухфазными двигателями BLDC

Двухфазные двигатели немного сложнее в управлении. Якорь состоит из 4 катушек, а магнитное поле создается 4 парами постоянных магнитов. Катушки якоря сгруппированы попарно, поэтому двухфазные двигатели имеют больший крутящий момент, чем однофазные.

Двухфазные двигатели обычно используются в некритических низкоуровневых устройствах, таких как большие вентиляторы, поэтому там не требуются сложные контроллеры. В результате двухфазные двигатели мощнее и дешевле. Драйверы, такие как например LB1668M, могут использоваться для их управления.

Управление 3-фазными двигателями BLDC

Трехфазные двигатели BLDC имеют 3 катушки якоря, соответствующие 6 состояниям коммутации. В каждую из катушек обычно помещают датчики Холла, которые реагируют на прохождения над ними постоянных магнитов, которые являются элементами ротора. Принцип использования сигналов от датчиков Холла показан на рисунке.

Конструкция двигателя BLDC с датчиками Холла

Тут тоже сигналы от датчиков Холла определяют моменты переключения. Эти сигналы через соответствующую систему подключения включают транзисторы, которые напрямую управляют катушками двигателя. Конечно, переключение в трехфазных двигателях происходит в 3 раза быстрее, чем в однофазных. Это приводит к снижению вибрации (дёргания) и более точному контролю скорости. Примером трехфазного драйвера двигателя BLDC с датчиками Холла является микросхема LB1976.

Принцип управления мотором BLDC с использованием датчиков Холла

Двигателями также можно управлять без датчиков Холла, используя сигнал BEMF (Back EMF) от каждой катушки. Этот сигнал получается путем сравнения напряжения, индуцированного в каждой из трех катушек, с центральным напряжением (точка COM). Результат такой связи усиливается и передается в систему определения положения ротора.

Сигналы от трех катушек преобразуются в формы импульсов, сдвинутых друг относительно друга на 120 °. Некоторые контроллеры используют простые компараторы для определения фазы каждой обмотки, другие требуют использования внешних микроконтроллеров. Трехфазный интегрированный бессенсорный контроллер LB11983 включает в себя датчик положения ротора со схемами запуска, синхронизации, переключения, тепловой защиты и контроля насыщения и не требует внешнего микроконтроллера.

Принцип управления двигателем BLDC с помощью сигнала BEMF

Драйверы двигателей BLDC, использующие сигналы BEMF, имеют проблему с определением положения ротора во время запуска, потому что эти сигналы еще не генерируются. В этом случае двигатель запускается с неизвестного положения, то есть неизвестно положение статора относительно ротора. Это положение необходимо быстро распознать во время работы, потому что включение неправильной фазы может изменить направление вращения двигателя и даже сделать невозможной работу.

   Форум

Бесщеточный электродвигатель — WOODWARD, INC

Добавить в папку «Избранное»

Добавить к сравнению

Более подробная информация на сайте WOODWARD, INC

Характеристики

Применение

для легкого самолета

Тип

бесщеточный, BLDC

Описание

Woodward является лидером в области проектирования и разработки бесщеточных электродвигателей постоянного тока для аэрокосмической и оборонной промышленности. Бесщеточные двигатели постоянного тока (BLDC) компании Woodward изначально были разработаны на основе линейки двигателей переменного тока. Woodward производит двигатели постоянного тока BLDC для критически важных аэрокосмических и оборонных применений уже более 30 лет.
ХАРАКТЕРИСТИКИ И ФУНКЦИОНАЛЬНОСТЬ
Бесщеточные двигатели постоянного тока (BLDC) компании Woodward изначально были созданы на основе линейки двигателей переменного тока. Woodward производит двигатели постоянного тока BLDC для критически важных аэрокосмических и оборонных применений уже более 30 лет

Размер и мощность
Двигатели BLDC компании Woodward обладают самой высокой мощностью и плотностью мощности среди всех двигателей, которые мы производим. Двигатели Woodward BLDC выпускаются с различными материалами магнитов ротора, включая неодимовые и самарий-кобальтовые сплавы. Размерный ряд включает популярные дюймовые коды диаметров от 8 до 80 (.75″ — 8.0″) и различные длины сердечника. Woodward также предлагает несколько больших размеров с номинальным диаметром до 8 дюймов и пиковой мощностью до 100 лошадиных сил

Датчики коммутации
Woodward предлагает различные датчики коммутации, включая датчики эффекта Холла или резольверы с твердым и намотанным ротором, в зависимости от области применения. Мы можем оптимизировать устройства на базе резольверов для минимального пульсирующего момента с использованием синусоидального привода тока двигателя. Woodward также предлагает конструкции BLDC без датчиков, которые особенно полезны в современных турбомашинах.

Другие распространенные области применения BLDC-двигателей Woodward включают
Сервоприводы целеуказания и навигации
Оружейные турели
Давление в кабине
Привод коммунальных служб
Управление полетом
Приводы насосов
Приводы вентиляторов
Квалификация и соответствующий опыт

—

Это автоматический перевод.  (просмотреть оригинал на английском языке)

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги WOODWARD, INC

Более подробная информация на сайте WOODWARD, INC

Другие изделия WOODWARD, INC

CRITICAL SYSTEM COMPONENTS

Посмотреть всю продукцию WOODWARD, INC

* Цены указаны без учета налогов, без стоимости доставки, без учета таможенных пошлин и не включают в себя дополнительные расходы, связанные с установкой или вводом в эксплуатацию. Цены являются ориентировочными и могут меняться в зависимости от страны, цен на сырьевые товары и валютных курсов.

Что такое BLDC (бесщеточный двигатель постоянного тока)?

Бесщеточный двигатель постоянного тока (BLDC) представляет собой небольшой, но мощный тип электродвигателя, который использует постоянный ток в качестве источника питания. Из-за своего размера и эффективности BLDC становятся все более популярными и числом приложений, для которых они используются.

Что такое мощность постоянного тока?

Электрический ток — это движение электронов по проводнику, например по проводу. Есть два вида тока:

• Переменный ток (AC)
• Постоянный ток (DC)

Переменный ток означает, что электроны периодически меняют направление. Это вызвано генератором переменного тока или вращающимся магнитом, который изменяет направление движения электронов 60 раз в секунду. Переменный ток вырабатывается генератором и подходит для массового производства и распространения. Переменный ток может непосредственно питать определенные типы двигателей, например, асинхронные двигатели переменного тока.

Постоянный ток означает, что электроны движутся только в одном направлении. Питание постоянного тока происходит от батареи или источника питания, подключенного к сети переменного тока.

Как постоянный ток питает мой двигатель?

В щеточном двигателе постоянного тока угольные «щетки» перемещаются по медному коммутатору, который представляет собой ряд аксиально ориентированных медных стержней, соединенных с рядом обмоток во вращающемся якоре. В любой момент времени находящиеся под напряжением обмотки будут вызывать силу притяжения к постоянным магнитам, прикрепленным к внутренней части корпуса двигателя. Это вызывает вращение двигателя без необходимости какого-либо электронного управления.

BLDC двигатель имеет другую конструкцию. Щетки отсутствуют, обмотки неподвижны. Вращающаяся часть (ротор) не имеет обмоток. Здесь установлены постоянные магниты. Чтобы заставить вал вращаться, электронная схема управления должна переключать ток на соответствующие обмотки в правильной последовательности, чтобы вызвать вращение. Большинство используют трехфазную схему обмотки и управляются трехфазным инвертором. Эта электронная схема регулирует скорость и крутящий момент двигателя, изменяя частоту и величину трехфазной мощности, приводящей двигатель в движение.

Почему BLDC лучше?

Без угольных щеток и медного коллектора единственными изнашиваемыми элементами двигателя BLDC являются подшипники. Это делает двигатель BLDC намного лучше, когда требуется длительный срок службы.

Поскольку обмотки являются стационарными и находятся в тепловом контакте с внешним корпусом, тепло рассеивается легче, что позволяет работать с более высокой мощностью при том же размере корпуса. Кроме того, без щеток и коллектора общая длина меньше.

Без механического контакта щеток практичны более высокие скорости и пиковые нагрузки.

Угольные щетки — конструктивная особенность первых электродвигателей. Они до сих пор используются как недорогая альтернатива бесколлекторным двигателям.

В щеточных двигателях угольная щетка служит проводником электричества к ротору. Недостатком является то, что трение между неподвижными щетками и движущимся ротором может привести к износу и потере мощности.

Бесщеточные двигатели заменяют менее прочную конструкцию щеток электронным контроллером. Контроллер контролирует, какие катушки в статоре активны, что обеспечивает постоянно меняющееся магнитное притяжение.

Электродвигатели BLDC имеют более широкий диапазон скоростей и лучшее отношение крутящего момента к скорости. Они также обеспечивают более высокий уровень крутящего момента по сравнению с их размером, что делает их идеальными для таких применений, как электроинструменты.

Растущее разнообразие применений

Двигатели постоянного тока BLDC зарекомендовали себя как надежный выбор во многих приложениях, особенно в ситуациях с большими объемами.

Поскольку они эффективны, бесшумны и способны работать непрерывно в течение длительного времени, они являются хорошим выбором для автоматизации, сельскохозяйственных и бытовых функций. Некоторые из наиболее распространенных применений включают:

• Электроинструменты
• Садовое оборудование
• Сканеры
• Роботы
• Компьютеры
• Подъемно-транспортное оборудование / Конвейеры
• Насосы
• Воздуходувки
• Робототехника
• Медицинское оборудование

Мы знаем двигатели BLDC

Интересно, есть ли BLDC двигатель является правильным выбором для вашего приложения? Мы можем помочь. Используйте наш более чем 30-летний опыт для работы над вашим проектом. Позвоните по телефону 763-383-6936 или свяжитесь с нами, чтобы связаться с дружелюбным экспертом BLDC сегодня.
