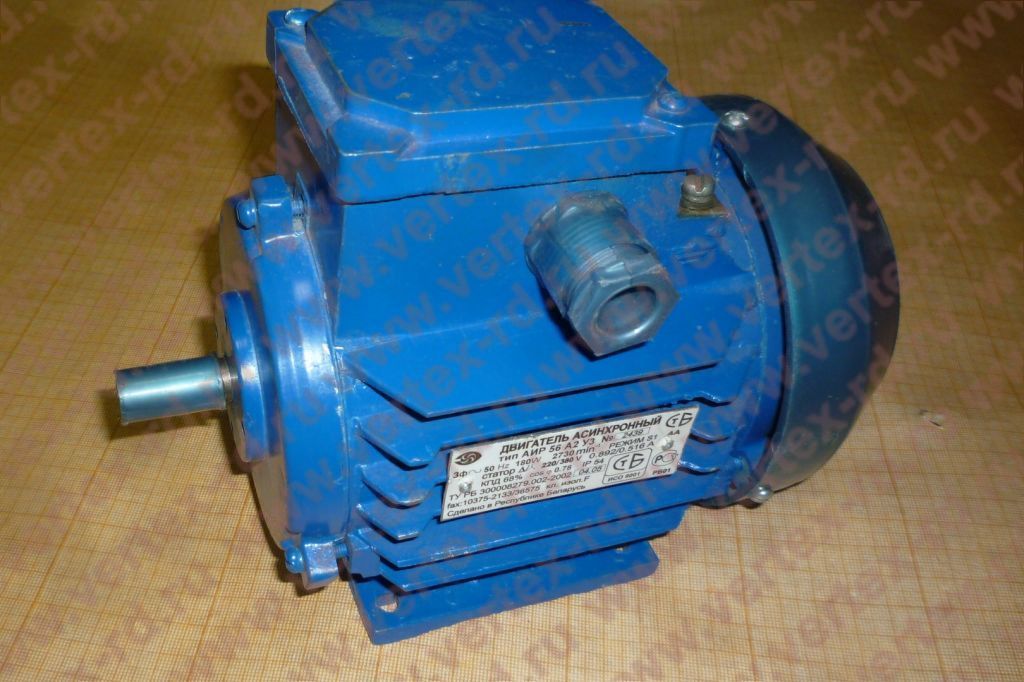

Электродвигатель 0,18 кВт 3000 об/мин – АИР56А2 | АИР 56А2
АИР56А2 – трехфазный асинхронный электродвигатель 0,18 кВт 3000 об/мин с короткозамкнутым ротором. Общепромышленные двигатели типа АИР 56А2 и аналоги мощностью 0,18 кВт выпускаются несколькими производителями Китая, Украины и стран СНГ. Существенно отличаются качеством, но присоединительные и габаритные размеры соответствуют ГОСТ 31606-2012. Питание – от сетей переменного тока частотой 50 Гц с напряжением 380 В или 220 В при подключении через конденсатор. Возможно подключение по схеме треугольник или звезда. Сила тока – 0,55 Ампер.
- Таблица Цен
- Сравнение качества
- Характеристики
- Размер/Чертеж
- Схемы подключения
Цена
от 2000 грн
Хочу узнать больше о ценах
Технические характеристики двигателя АИР 56 А2
Таблица технических характеристик содержит эксплуатационные параметры двигателей 0,18 кВт 3000 об согласно паспорта электродвигателей АИР: мощность, напряжение, частоту вращения, номинальные токи, массу, отношения моментов, пускового тока к номинальному и прочее.
Характеристика электродвигателя | АИР56А2 |
Мощность | 0,18 кВт |
Частота вращения поля статора | 3000 об/мин |
Скорость вращения вала | 2700 оборотов |
Тип | Асинхронный |
Напряжение питания | Трехфазное, 220/380 вольт |
Монтажное исполнение | Лапы/фланец/комбинированное |
Номинальный ток | 0,73 А |
КПД | 65,7 % |
Номинальный крутящий момент | 0,630 Нм |
Соотношение моментов тока Мп/Мн | 2,2 |
Соотношение момента силы Mmax/Мн | 2,2 |
Отношение тока Iп/Iн | 5,3 |
Момент инерции | 0,0002 кг∙м2 |
Диаметр вала | 11 мм |
Вес | 4,7 кг |
Передний/задний подшипник | 6201 ZZ-C3/6201 ZZ-C3 |
Уровень шума | до 59 дБ |
Монтажные исполнения
В исполнении лапы+фланец IM 2081 цена 0,18 кВт 3000 об/мин выше на 5%.
IM 1081 – исполнение на лапах
IM 2081 – комбинированное крепление
IM 3081 – фланцевый двигатель.
Параметры эл двигателей 0,18 кВт 3000 об/мин:
- Тип – общепромышленный 3-фазный асинхронный;
- Режим работы – продолжительный S1;
- Термический класс изоляции обмоток F – до 150°С;
- Тип корпуса – чугун/силумин/алюминий;
- Степень защиты от влаги и пыли – IP54;
Справочник обмоточных данных электродвигателя АИР56А2: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.
Расшифровка маркировки АИР56А2 У2 IM 1081:
- АИР – тип электродвигателя
- 56 – условный габарит
- А – обозначение длины сердечника
- 2 – число полюсов
- У2 – категория размещения
- IM 1081 – монтажное исполнение лапы
Цены электродвигателей АИР56А2
Электродвигатели 0,18 кВт 3000 об/мин типа АИР 56А2 производятся в Украине, Беларуси, России, Молдове, Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену электродвигателя АИР56А2.
Электродвигатель 0,18 кВт 3000 об/мин | Цена, грн | ||
Маркировка | Производитель | Без НДС | С НДС |
АИР56А2 | Беларусь | Импорт | Остановлен |
Украина | 3920 | 3920 | |
Китай (низкое качество) | 2000 | 2000 | |
Китай (высокое качество) | 3120 | 3120 | |
4А 56А2, 4АМ56А2 | Отечественные с хранения | 1930 | 2320 |
4АМУ/АД/АДМ/4А | БУ | От 500 | От 600 |
В Украине электродвигатели АИР 56-ого габарита выпускают в Полтаве, Харькове и Ужгороде. Купить их также можно на нашем сайте. Новая Каховка НЕ производит АИР56А2. Только аналог 0,18 кВт 3000 об/мин – 4АМУ56А2. Стоимость электродвигателей с привязкой габаритов к европейскому стандарту DIN моделей АИС563-2, MS563-2 мощностью 0,18 кВт/3000 об/мин – уточняйте у менеджера. Будьте внимательны при покупке и не переплачивайте мошенникам.
Различие в качестве
Основные параметры надежности электродвигателя 0,18 кВт 3000 об/мин:
- Толщина и качество медного провода, масса меди – это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электродвигателей АИР56А2 – алюмоцинк или медь с большим содержанием других металлов, как следствие – низкий КПД и постоянный перегрев, несоответствие заявленной мощности.
- Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР56А2 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
- Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевые электрические двигатели 0,18 кВт 2700 оборотов в минуту могут идти с некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
- Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
- Электрика и изоляция – изоляция и пропитка обмотки в дешевых электродвигателях АИР56А2, опасна коротким или межвитковым замыканием, оплавлением изоляции выводных концов и замыкания в клеммной коробке.
Дешевые двигатели АИР56А2 мощностью 0,18 кВт быстро ломаются при установке на компрессоры, пилы, мотор-редукторы, экструдеры, дробилки, генераторы, бетономешалки, виброплиты, ворота, грохоты, тали, дровоколы. Не подходят для производственных процессов с высокими пусковыми нагрузками, частыми пусками, скачками напряжения и температурой свыше 25°С
Справочная информация
Чертеж и размеры электродвигателя АИР56А2
Размеры вала | Крепеж по лапам | ||||||
L3 | D4 | h3 | B1 | Н1 | В | D5 | L1 |
23 | 11 | 12,5 | 4 | 56 | 113 | 5,8 | 71 |
Габариты корпуса | Крепеж по фланцу | |||||
L | D | H | L2 | D1 | D2 | D3 |
216 | 120 | 165 | 36 | 140 | 115 | 95 |
- L3 – длина вала
- D4 – диаметр вала
- h3 – высота вала с шпонкой
- B1 – размер шпонки
- Н1 – высота до оси вала
- В – ширина по лапам
- D5 – диаметр отверстий на лапах
- L1 – по креплению лап
- L – длина мотора
- D – диаметр корпуса
- H – высота корпуса
- L2 – расстояние по креплениям
- D1 – диаметр фланца
- D2 – диаметр по отверстиям крепления
- D3 – диаметр торца фланца
Производители электродвигателей АИР56А2 0,18 кВт 3000 об/мин
Преимущественно в продажу на украинский рынок попадают электродвигатели АИР56а2 0,18 кВт 3000 об/мин производства Китая (качественные и не очень), Беларуссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор), которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ56А2, 5АИ56А2, 5АМ56А2, АД56А2, А56А2.
Производитель АИР56А2 | Рейтинг качества* | Характеристика двигателей 0,18 кВт 3000 об/мин |
Дешевый Китай | ⭐⭐ | Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не возможно перемотать, непригодны к ремонту. |
Качественный Китай | ⭐⭐⭐⭐ | Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам. |
Украина | ⭐⭐⭐⭐⭐ | Очень надежные, сервис фактор 1.1-1.2, все составляющие украинского производства, высокое качество. Цена на 20-30% дороже хорошего Китая, но значительно дешевле европейских моделей с аналогичным качеством материалов и деталей |
Беларусь | ⭐⭐⭐⭐⭐ | Импорт белорусских асинхронных эл двигателей АИР 56 А2 полностью прекращен с 2022 года |
*Субъективный рейтинг качества двигателей от независимых экспертов «Системы Качества»
Монтаж и центровка электродвигателя АИР56А2
Монтаж двигателя АИР56А2 без соблюдения правил устройства электроустановок, приводит к повышенному уровню вибрации, заклиниванию привода и скорой поломке. Ниже перечислены рекомендации по установке электродвигателя АИР56a2 0,18 кВт 3000 об/мин:
- Подготовка к монтажу. Очистить место установки (фундамент, станину, плиту и тд) от пыли и грязи, проверить резьбы болтов и гаек. Двигателю с хранения провести осмотр – очистить и продуть воздухом, измерить сопротивление изоляции, проверить схему подключения на соответствие напряжению сети, прокрутить ротор для проверки отсутствия заклинивания и постороннего шума, очисть вал от смазки.
- Установка. Устанавливаем на монтажную площадку краном или кран-балкой, при весе менее 50 кг, разрешена установка вручную. Соединение двигателя АИР 56 А2 0,18 кВт 3000 об/мин с механизмом возможно через муфты, ременную, зубчатую или цепную передачи. Осуществить предварительную центровку по горизонтальной плоскости, подкладывая металлические пластины под лапы, параллельность валов при приводе через шкивы и зубчатые передачи.
- Центровка электродвигателя АИР56А2. Угловые и боковые смещения валов регулируются радиально-осевой скобой. Зазоры измеряются щупами, микрометрами и индикаторами. Параллельность валов при ременных передачах проверяется выверочной линейкой. Линейку нужно приложить к торцевой части шкивов, при правильной центровке – должна прилегать к шкивам в четырех точках.
- Первый запуск. Заземляем электродвигатель АИР56А2 и станину. Запитываем через коммутирующее устройство – пускатель, шкаф управления, электрический автомат, контроллер. Убеждаемся в правильной центровке, в верной схеме подключения и надежном контакте всех проводов. Снова убеждаемся в свободном вращении ротора. Выполняем кратковременный запуск на 4-5 секунд. Тестируем на холостом ходу замеряя ток, проверить на повышенный шум и вибрации. Если все показатели в норме – приступаем к полноценной эксплуатации.
Для реверса электродвигателя АИР56А2 используются магнитные пускатели, реверсивные контакторы, кнопочные посты, различные реле.
Схемы подключения электродвигателя АИР56А2
Стандартные схемы подключения к сети трехфазного электродвигателя АИР56А2:
- Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД;
- Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.
Модификации электродвигателя АИР 56А2
На базе стандартного АИР56А2 изготавливаются специализированные версии электродвигателей мощностью 0,18 кВт на 3000 оборотов:
- АИР56А2Е – с электромагнитным тормозом;
- АИР56А2Е2 – ЭМТ с растормаживающим устройством;
- АИРС56А2 – с повышенным скольжением;
- АИР56А2 Т2 – для влажного тропического климата;
- АИР56А2 ОМ2 – морское исполнение;
- АИР56А2 Х2 – химостойкая защита двигателя.
Где и как купить электродвигатель 0,18 кВт 3000 об/мин АИР56А2?
Безопасно и удобно покупайте электродвигатели АИР56А2 0,18 кВт 3000 об/мин производства Украины, Китая по ценам без наценок. Любые формы оплаты – по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте после осмотра. Забирайте электродвигатель АИР56А2 самовывозом с склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Укрпочта, Деливери. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Квалифицированный ремонт, доступ к комплектующим и запчастям даже по истечении гарантии.
Для покупки электродвигателя АИР56А2 или бесплатной консультации – свяжитесь с менеджером!
АИР56А2
Асинхронные электродвигатели АИР56А2 номинальной мощностью N=0,18 киловатт (кВт) и частотой вращения n=3000 оборотов в минуту (об/мин) применяются в приводах различных электротехнических конструкций и агрегатов. Основной задачей электродвигателя является преобразование электрической энергии в механическую, которая придает движение и вращение различным механизмам и деталям.
Расшифровка АИР56А2 У1, АИР56А2 У2, АИР56А2 У3 :
А — Асинхронный
И — Интерэлектро (разработчик двигателей)
Р — вариант привязки мощности к установочным размерам согласно РС3031-71
56 — расстояние от низа лап до центра вала в миллиметрах
А — первый вариант длины сердечника
2 — количество подключаемых полюсов электродвигателя
У1 — климатическое исполнение : умеренный климат на открытом воздухе
У2 — климатическое исполнение : умеренный климат на улице под навесом
У3 — климатическое исполнение : умеренный климат в помещении
Электродвигатели АИР 56А2 выпускаются основным монтажным исполнением — на лапах с подшипниковыми щитами (IM1081 или IM1001). Возможно изготовление в комбинированном исполнении — на лапах и с фланцем (IM2081 или IM2001).
Расшифровка монтажных исполнений электродвигателей АИР согласно ГОСТ 2479
Лапы Комби Фланец
IM — монтажное исполнение
Первая цифра — конструктивное исполнение :
1 — двигатель на лапах с подшипниковыми щитами
2 — двигатель на лапах с подшипниковыми щитами и фланцем на одном подшипниковом щите
3 — двигатель без лап, с фланцем на одном подшипниковом щите
Вторая и третья цифра — способ монтажа
Четвертая цифра — исполнение вала :
1 — с одним цилиндрическим концом вала
2 — с двумя цилиндрическими концами вала
Стандартное исполнение электродвигателей АИР56А2 :
Климатическое исполнение У2 (умеренный климат, на улице под навесом)
Номинальное напряжение 380 В при частоте 50 Гц
Степень защиты IP55 (защита от пыли и от водяных струй со всех сторон)
Габаритные размеры электродвигателей АИР56А2
Масса, кг | Число полюсов | Размеры, мм | |||||||||||||||
l30 | h41 | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | h5 | b1 | ||
3,6 | 2 | 218 | 148 | 140 | 23 | 71 | 36 | 11 | 5,8 | 115 | 10 | 95 | 90 | 4 | 56 | 12,5 | 4 |
